Жб перекрытие: что это значит, типы ЖБ плит, требования ГОСТа, характеристики покрытий, расчет, план, монтаж своими руками, дефекты, деформации
монолитные, пустотные размеры и цены фото
/в Плита перекрытия /от adminЧто такое плита перекрытия? Так называют изделия из железобетона, которые применяются в качестве перекрытий между этажами жилых домов, промышленных объектов и общественных зданий. Одна сторона такой плиты становится элементом потолка одного этажа, а вторая – частью пола другого этажа. Их также часто используют в процессе прокладывания теплотрасс и постройки тоннелей.
Материалом для производства перекрытий могут быть такие разновидности бетона:
- тяжелый бетон;
- плотный силикатный бетон;
- конструкционный бетон с плотной структурой и небольшой массой.
Существуют также перекрытия, которые работают на изгиб. Для их производства применяют напряженный железобетон. Материал класса В15 и В25 используется в предварительно напряженных плитах, а плиты без такого напряжения делают из бетона классов В15 или В20.
В целом железобетонные плиты перекрытия делят на монолитные (ребристые) и пустотные.
Характерной особенностью монолитных конструкций является их высокая прочность и стойкость к внешним воздействиям. Такие изделия почти не провисают и не деформируются со временем. Однако железобетон имеет серьёзные недостатки – очень большой вес, высокий уровень теплопроводности и плохая звукоизоляция.
Пустотные плиты

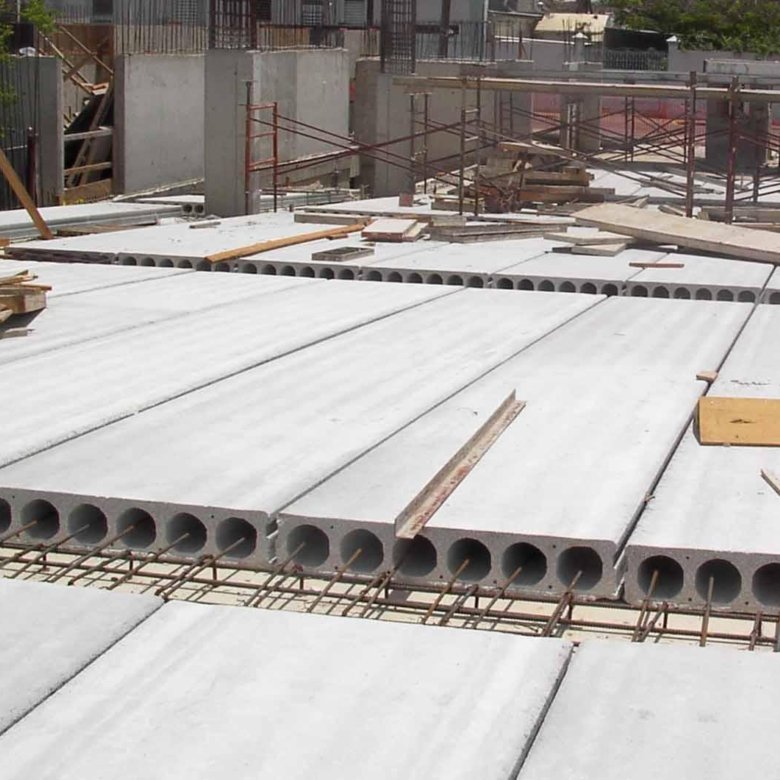

Железобетонное перекрытие
Форма пустот может быть круглой или овальной. Пустоты зачастую расположены горизонтально, но можно встретить и вертикальные. Нижняя часть обычной пустотной плиты, которая становится потолком нижнего этажа, готова к отделке. Верхняя же сторона будет основанием для пола верхнего этажа.
Пустотные железобетонные перекрытия имеют такие преимущества:
- Прочность таких конструкций не уступает монолитным, а их вес за счет пустот становится намного меньше;
- Благодаря воздушной прослойке в каналах улучшаются тепло- и звукоизоляционные свойства помещений;
- Плиты хорошо защищены от мороза, поэтому помещения с такими плитами могут обходиться без отопления;
- Пустотные перекрытия обладают хорошей влагостойкостью, что позволяет использовать их в условиях повышенной влажности;
- Пространство между плитами можно использовать для скрытия коммуникаций.
Ребристые (монолитные) плиты
Монолитное перекрытие с установленной опалубкой
Ребра таких плит могут быть направлены вниз или вверх. Железобетонные перекрытия с ребрами вниз в основном используются в зданиях промышленного типа. Плиты с ребрами вверх предназначены для устройства пола.
Достоинства ребристых ЖБ перекрытий:
- Расположенные вдоль ребра жесткости позволяют значительно повышают прочность плит и их стойкость к механическим воздействиям. Таким образом, они могут выдержать огромный вес, не деформируясь при этом.
- Можно найти монолитные конструкции больших размеров, предназначенные для перекрытий над большими торговыми залами, развлекательными центрами и общественными зданиями.
Недостаток таких плит состоит в их не очень эстетичном виде. Это единственная причина, по которой их пока что редко используют в строительстве многоэтажных домов.
Размеры ЖБ плит
В целом длина сборных пустотных плит перекрытия составляет от 2,8 до 6,4 м.
В некоторых случаях ширина может достигать 3,2 м, а высота 0,22 м. Не менее важный показатель – толщина панелей. Так, для пустотных конструкций толщина самой плиты составляет от 25-30 мм, ребер – от 30-35 мм. Монолитные изделия имеют толщину около 50-60 мм. Их ширину часто определяют в зависимости от длины – чтобы градация массы не была больше грузоподъемности кранов 3-5 т. Например, если полка с пустотами имеет ширину 3,2 м и длину 6 м, она весит примерно 5-6 т. Такая плита может полностью перекрыть жилое помещение.
Монолитные железобетонные перекрытия сооружают на месте строительства. Они могут приобретать любую форму, поэтому их использование даёт возможность проектировать дом как угодно, не придерживаясь канонов, которых требуют сборные железобетонные перекрытия. Монолитную плиту сооружают в несколько этапов – монтаж опалубки, создание каркаса из арматуры, заливка цемента и разборка опалубки после застывания конструкции.
Опалубку можно сделать из фанеры или обрезной доски.
Собранный арматурный каркас должен быть ровным. Первый его слой – защитный – должен возвышаться над опалубкой на 20-50 мм. Его высота зависит от толщины ЖБ конструкции, а также её параметров. Защитный слой получил такое название, потому что она защищает арматуру от коррозии и делает каркас огнеустойчивым. Арматуру устанавливают на пластиковые опоры, которые и держат её на определённой высоте над опалубкой.
Существует много видов этих опор, или фиксаторов, которые подбирают в соответствии с толщиной первого слоя бетона и разреза арматуры. Благодаря специальным арматурным элементам второй слой каркаса поддерживается над первым.
Хранение ЖБ перекрытий
С момента покупки и до монтажа железобетонных плит может пройти много времени, в течение которого их нужно где-то хранить. Таким образом, неправильное хранение может испортить материал и сделать его непригодным для использования. Например, категорически запрещено держать бетон на земле или под открытым небом: бетон имеет пористую структуру, и легко впитывает влагу от грунта или дождевую воду. Резкие изменения температуры – из минусовой в плюсовую и наоборот – приводят к необратимым разрушениям материала. Периодическое намокание может также вызвать так называемое «выщелачивание», или коррозию бетона, что также уменьшает его прочность.
Штабель плит перекрытия при правильном складировании и хранении
Примечание
Если перекрытия подлежат длительному хранению, их нужно накрыть, к примеру, полиэтиленовой плёнкой, рубероидом, шифером и тд.
Плиты должны храниться на ровной поверхности, при этом их нужно укладывать штабелями (стопками) так, чтобы высота штабеля не была выше 2,5 м, а монтажные петли находились вверху.
Чтобы в теле изделий не появились трещины, между ними нужно проложить деревянные бруски в местах размещения монтажных петель. Бруски на разных уровнях в этом случае будут находиться друг под другом. Такое хранение железобетонных плит будет соответствовать принятой расчетной схеме во время подъема плиты монтажным краном.
Похожие статьи
Выбор перекрытия: сборное железобетонное перекрытие
Сборным железобетонным перекрытием называется перекрытие, которое изготавливается из уже готовых железобетонных плит. Плиты производят на специализированном заводе с применением бетона марок не ниже М200 (В15) и стальной арматуры. Последняя, в свою очередь, может быть как ненапрягаемой, так и напрягаемой (это когда перед бетонированием арматуру натягивают с помощью специальных средств).
Применяется предварительное напряжение в плитах с длиной от 4 000 м.
Главным преимуществом такого вида перекрытия выступает тот факт, что нет необходимости считать железобетонные плиты на несущую способность. Связано это с тем, что максимальные нагрузки уже учтены при их производстве. Поэтому процесс подбора плит сводится к тому, чтобы открыть каталог железобетонных изделий и выбрать нужные в зависимости от величины пролета и возможных нагрузок.
Виды железобетонных плит перекрытияНаиболее распространенными плитами перекрытия для частного строительства являются:
- Полнотелые — плиты перекрытия без пустот, т.е. все тело изделий состоит из бетона. Форма — ровная прямоугольная плита, наиболее распространенная толщина которых варьируется от 100 до 160 мм.
- Пустотелые — прямоугольные плиты перекрытия, в теле которых предусмотрены круглые (редко квадратные) пустоты, размещенные вдоль изделия.
- Ребристые — плиты, которые с торца напоминают букву П. Особенность данных изделий состоит в том, что в них по краем размещены балки усиления. Такие плиты обладают повышенной несущей способностью. И поэтому применяют их в большинстве случаев при строительстве торговых центров и производственных зданий. Использовать же их при строительстве частного дома или коттеджа не целесообразно.
| Показатель | Значение | Примечание |
|
Стоимость |
от 1 500 руб/кв. |
на 2014 год. Цена указана для наиболее распространенных железобетонных плит перекрытия, а именно пустотелых толщиной 220 мм. Отделка не учитывалась. |
Срок службы |
более 50 лет |
зависит от качества изделия и условий эксплуатации |
|
Сложность изготовления |
легкая |
изготавливают плиты только на ЗЖБК. Поэтому затрачивать свои усилия на это не нужно. Требуется лишь правильно смонтировать плиты для того, чтобы образовать единое перекрытие |
|
Пожаробезопасность (горючесть) |
НГ |
негорючий материал. |
|
Вес 1 кв.м. |
от 250 кг |
тяжелая конструкция. Оказывает существенную нагрузку на стены и фундамент |
|
Минимальная отделка |
побелка и напольное покрытие |
для нормальной эксплуатации данного перекрытия необходимо как минимум со стороны потолка произвести побелку, а со стороны пола уложить напольное покрытие, например, линолеум с теплой подложкой |
м.
Плюсы (+):
- прочность — ж/б перекрытие стойко переносит практически любые механические воздействия;
- легкость и быстрота монтажа — сборка перекрытия не требует значительных усилий, кроме этого, перекрыть частный дом можно за 1 день;
- долговечность — при стандартных условиях данное перекрытие может служить более 50 лет;
- пожаробезопасность — сборные плиты не горят и не поддерживают горение;
- легкость эксплуатации — данное перекрытие не требует никакого обслуживания;
- страховка от ошибок — перекрытие не нужно считать, а это значит, что не будут совершены ошибки в расчетах, которые могут привести к обрушению конструкции.
Минусы (-):
- дороговизна — стоимость сборного железобетонного перекрытия достаточно велика, так как помимо самих плит, нужно будет затрачиваться на отделку и подъемное оборудование;
- необходимость в отделке — для эксплуатации в жилых помещениях данное перекрытие нуждается в отделке;
- большой вес — перекрытие оказывает значительную нагрузку на фундамент и стены;
- подходит не для каждого дома — использование железобетонных плит при строительстве деревянных домов нежелательно;
- повышенная звукопроводимость — для нормальной эксплуатации перекрытие нуждается в устройстве звукоизоляции;
- трудоемкость монтажа — монтаж требует, либо использование подъемного оборудования, либо опалубочных, арматурных или бетонных работ.
Другие перекрытия:
- Деревянное
- Монолитное железобетонное
- Из бетонных блоков
- Из газобетонных блоков
- Из керамических блоков.
Поделиться статьей с друзьями:
< НазадВперёд >
Добавить комментарий
Армированные цементобетонные полы | Типы железобетонных полов
Содержание
В этой статье мы поговорим о железобетонных полах.
1. Введение
Полы современных зданий неизменно изготавливаются из железобетона (ЖБК) из-за присущих этому типу конструкции преимуществ.
Бетон хоть и крепок на сжатие, но слаб на растяжение. Однако это. соответствующим образом укреплен с помощью стальных стержней, которые принимают на себя все напряжение изгиба. Благодаря этому общая толщина R.C.C.
Полы сравнительно небольшие, что снижает собственный вес самого пола. R.C.C. полы также сравнительно пожаробезопасны и влагостойки. Метод построения также прост, за исключением того, что требуется центрирование. Эти полы также могут использоваться на больших пролетах и, следовательно, больше подходят для больших помещений, холлов и т. д.
2. Типы железобетонных перекрытий типы:(i) Простые настилы для плиты
(ii) Усиленные кирпичные полы
(iii) Полы с половым плавником
(iv) Плоская плита
(v) Ребпный пол. пустотелые кафельные полы
2.1. Простая плита перекрытия
напольное покрытие, R.
C.C . плита изгибается навстречу, вызывая натяжение нижних волокон в середине пролета. Благодаря этому арматура из стержней из мягкой стали размещается в нижней части плиты с минимальным зазором в 15 мм. Половина этих стержней согнута ближе к концам, чтобы воспринимать отрицательный изгибающий момент, возникающий из-за частичной фиксации на концах.
Эта основная арматура укладывается в направлении пролета плиты, равного ширине помещения, особенно когда длина помещения более чем в 1,5 раза превышает ширину помещения. Такая плита известна как односторонняя армированная плита. Номинальное армирование (известное как армирование температуры/распределения) размещается в перпендикулярном направлении. Крюки размещаются на конце каждого простого стержня, хотя в ребристых стержнях они не требуются (тор-армирование).
Опирание плиты на стену должно быть не менее ее толщины и не менее половины ширины стены. Такие плиты вполне пригодны и экономичны для пролетов до 5 м. Плита отливается на деревянной или стальной опалубке.
После возведения центровки правильно согнутая арматура укладывается на место. Между арматурой и опалубочной плитой размещают прокладки из камня или бетона, чтобы сохранить надлежащее покрытие. Затем заливается цементобетон соответствующей смеси (обычно смесь М20 или смесь 1:1½:3) и хорошо уплотняется.
После этого плита правильно отверждена. Опалубку снимают только после полного застывания бетона. Если длина помещения меньше ширины помещения более чем в 1,5 раза, плита прогибается/изгибается в обоих направлениях. Важно обеспечить армирование в обоих направлениях. Такая плита известна как двухсторонняя армированная плита. На углах вверху и внизу предусмотрено подходящее армирование сеткой, чтобы предотвратить их поднятие. План армирования двухполосной плиты сверху и снизу.
2.2. Пол из армированного кирпича
Армированная кирпичная кладка представляет собой типичный тип конструкции, в которой прочность кирпича на сжатие используется для восприятия сжимающего напряжения, а стальные стержни используются для восприятия растягивающего напряжения в плите.
Другими словами, обычный цементобетон заменяется кирпичом.
Однако, поскольку размер кирпича ограничен, непрерывность плиты достигается путем заполнения швов между кирпичами цементным раствором. Арматурные стержни заделываются в зазор между кирпичами, который заполняется цементным раствором. Такая конструкция вполне удобна и дешева для малопролетных плит перекрытий, несущих сравнительно легкие нагрузки.
Толщина армированной кирпичной плиты зависит от толщины имеющихся кирпичей. Модульные кирпичи имеют толщину 10 см (номинальную). Следовательно, толщина плиты может быть сохранена равной 10 см или 20 см. Если с точки зрения дизайна требуется толщина 15 см, плитка толщиной 5 см используется на кирпичах толщиной 10 см, чтобы получить общую толщину 15 см. Швы между двумя слоями плитки и кирпичей заполняются цементным раствором. Перед использованием кирпичи должны быть тщательно вымочены в воде. Арматурные стержни, укладываемые в швы, не должны соприкасаться с кирпичами.
При использовании двух слоев кирпича следует использовать вертикальные швы в кирпичах (в шахматном порядке), чтобы плита не срезалась вдоль шва.
Кирпичи у края должны наполовину упираться в несущую стену, чтобы избежать вертикального шва над краем стены. Для таких работ следует использовать первоклассный кирпич. Цементный раствор, используемый для заполнения швов и т. д., должен иметь соотношение 1:3 с надлежащим соотношением воды и цемента, чтобы сделать раствор пригодным для работы.
Ширина шва между соседними кирпичами обычно составляет 2 см. Прочность на сжатие армированной кирпичной кладки иногда увеличивают, увеличивая зазор (скажем, около 4 см) между кирпичами и нанося слой цементобетона толщиной от 2,5 до 5 см поверх кирпичей.
2.3. Балка-плита Перекрытие
Когда ширина помещения становится больше, увеличивается пролет плиты, и простой Ж.К. плита становится неэкономичной. В этом случае конструкция пола состоит из R.C.C . балки и плиты отлиты монолитно.
Балки, известные как Т-образные балки, действуют как промежуточные опоры для плиты, которая является непрерывной над этими балками.
Когда размер помещения (т. е. зала) очень большой, эти балки перекрытия опираются на продольные балки, которые, в свою очередь, опираются либо на ЖБИ, либо на ЖБИ. колонны или торцевые стены.
2.4. Плоская плита перекрытия
Плоская плита представляет собой типичный тип конструкции, в которой армированная плита строится монолитно с опорными колоннами и армируется в двух или более направлениях без каких-либо балок.
Таким образом, плоская плита передает нагрузку непосредственно на опорные колонны, расположенные на соответствующем расстоянии под плитой. Из-за исключения балочных систем в этом типе конструкции плоская получается потолок , что придает ему привлекательный внешний вид с архитектурной точки зрения.
Гладкий потолок лучше рассеивает свет и считается менее уязвимым в случае пожара, чем обычная балочная конструкция. Бетон более логичен в этом типе конструкции, и, следовательно, в случае больших пролетов и большой нагрузки общая стоимость значительно меньше.
Плита в конструкции плоской плиты может быть как с перепадом, так и без перепада. Перепад — это та часть плиты вокруг колонны, которая имеет большую толщину, чем остальная часть плиты. Армирование в плите может располагаться как по двухполосной, так и по четырехполосной системе. Двусторонняя система армирования обычно используется для плит, подвергающихся обычным нагрузкам.

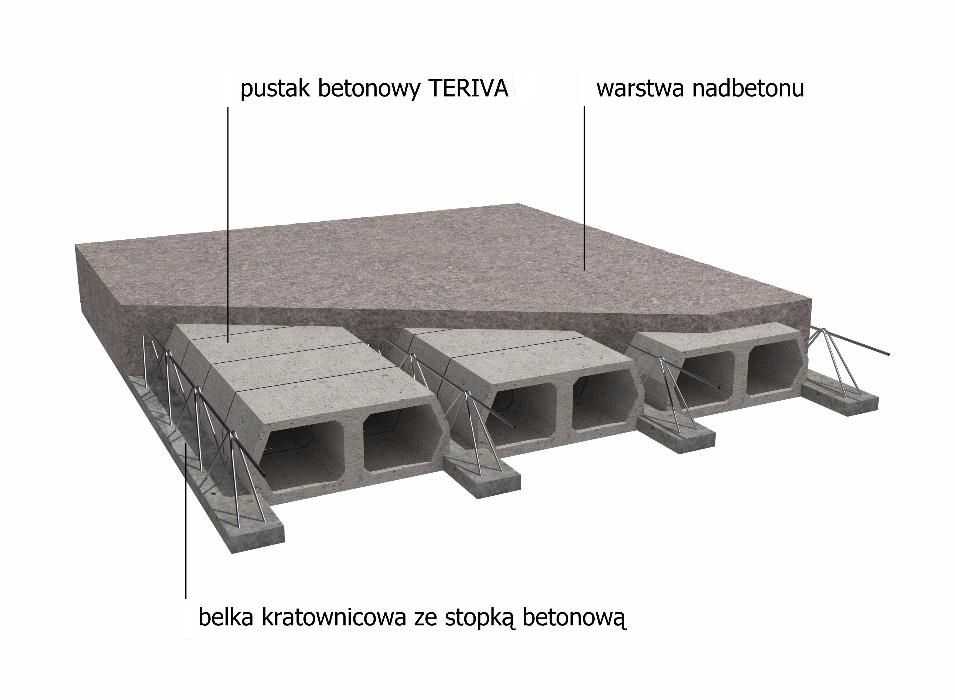

2.5. Ребристый пол или пол из полой плитки
Бетон не способен противостоять натяжению, возникающему в нижней части толщины плиты. Эта нижняя часть не является несущей, поэтому ее часть можно заменить пустотелыми плитами, что позволит уменьшить вес плиты. В результате получается ребристая система пола. В отличие от Т-образной балки. конструкция, ребра пустотелой черепичной конструкции расположены близко друг к другу.
Бетонные полы Расстояние между ребрами в свету зависит от размера имеющихся пустотелых блоков, но обычно оно не должно превышать 50 см.
Ширина ребер может варьироваться от 6 до 10 см. Размах ребер может достигать 7 м. Однако при пролете более 3 м боковые ребра такой же ширины, как и основные продольные, предусматривают с интервалом от 1 до 3 м. В этом случае продольные ребра выполнены в виде неразрезных балок.
Основное усиление расположено в нижней части нервюры. Для сопротивления опорному моменту (отрицательному) в верхней части ребра размещается дополнительный стержень. Предусмотрено минимальное покрытие 2,5 см. Глубина ребра рассчитывается на основе изгибающего момента, а также соотношения стоимости стали. и бетон.
Глубина ребра обычно поддерживается на уровне не менее L/20 при свободной опоре и не менее L/25 при фиксированной опоре, где L — размах ребер. Из-за малого пролета плита обычно не анализируется. Толщина плит обычно составляет от 4 до 5 см. Проверить на растрескивание и правильно распределить нагрузку, усадку и температуру
Последние новости
4 причины использовать железобетон для покрытия полов коммерческих складов
Железобетон — это очень прочный и универсальный материал, который уже более века используется при проектировании строительных конструкций из бетона.
Он встречается во всем: от крупных бетонных конструкций, таких как электростанции, до фундаментных плит для жилых домов. Коммерческие складские конструкции, в частности, выигрывают от чрезвычайной долговечности и прочности на сжатие железобетонных полов.
Напольное покрытие склада — важный аспект, которым часто пренебрегают. Чтобы обеспечить безопасную и эффективную работу, пол должен выдерживать большие нагрузки, коррозионно-активные химические вещества, колебания температуры и другие суровые условия, а также сохранять гладкую поверхность с чистым, профессиональным видом. Бетон, армированный сталью, обеспечивает идеальное сочетание упругости и ровности поверхности, обеспечивая безопасность и производительность складских операций.
Это руководство расскажет вам обо всех причинах, по которым железобетон идеально подходит для полов коммерческих складов.
Армированный и обычный бетон Бетон состоит из мелких и крупных заполнителей и цементного теста, смешанных с водой и затвердевших с течением времени. После отверждения он очень прочен и может служить десятилетиями, но у него есть некоторые недостатки, которые делают его нестабильным для структурных применений. При воздействии растягивающих усилий, сдвига, вибрации, ударов, ветра, влаги и других жестких условий, например, бетон трескается и крошится. Это делает его непригодным для долгосрочных строительных проектов.
Железобетон представляет собой простой бетон, усиленный сталью, что позволяет обоим элементам разделять любое напряжение, воздействующее на их поверхность. Чтобы уменьшить нагрузку на бетон, специалисты-инженеры повышают прочность бетонных конструкций на растяжение с помощью стальных стержней и сетки. Армирующие стальные стержни повышают прочность бетона на сдвиг, делая его более прочным. Исключительная долговечность железобетона делает его материалом с очень низкими эксплуатационными расходами, идеально подходящим для применения в условиях высоких нагрузок.
Причины износа складских полов Напольные покрытия коммерческих складов подвержены различным условиям и таким предметам, как посылочные шкафчики, которые могут царапать, трескаться, окрашивать и деформировать поверхность пола.
Эти несовершенства могут привести к повреждению оборудования и создать опасность для рабочих на этаже. Поэтому важно следить за потенциальными проблемами, в том числе:
- Повреждение от атмосферных воздействий и влаги
Поскольку коммерческие склады часто подвержены воздействию погодных условий и могут не регулировать температуру, напольное покрытие может быть легко повреждено под воздействием ветра, дождя, льда, града, снега, солнца и жары. Зимняя погода особенно требовательна к материалам, так как влага в отверстиях и неровностях поверхности пола может замерзнуть и расшириться, образуя более глубокие трещины, которые могут быть опасны для персонала и повредить оборудование.
- Выбоины и царапины
Полы складов часто подвергаются истиранию и износу, когда рабочие перетаскивают тяжелые поддоны и оборудование или используют вилочные погрузчики для перемещения больших грузов. Постоянное движение может легко привести к царапинам и выбоинам на поверхности напольного покрытия.
После того, как поверхность была повреждена, дефекты будут расти из-за постоянного воздействия движения, погоды и других суровых условий.
- Химические пятна и следы от шин
Пятна и следы от шин часто встречаются на многих складских этажах, особенно там, где регулярно используются домкраты и вилочные погрузчики. Старые шины могут скользить и скользить по бетонному полу, оставляя неприглядные следы, которые трудно удалить. Точно так же склады, где распространены коррозионные вещества, страдают от повреждения пола из-за разливов. Следы, оставленные шинами и химическими повреждениями, могут повредить поверхность пола вашего склада, в результате чего поверхность станет липкой или скользкой.
- Выступы и впадины
Когда пол склада установлен на слабом основании, частое воздействие экстремальных условий приводит к появлению неровностей и впадин. Неровный пол ослабляет целостность и устойчивость как стационарного, так и движущегося оборудования.
Это может привести к повреждению ходовой части оборудования и создать опасность спотыкания. Низкие участки могут задерживать воду и лед, создавая опасность скольжения и увеличивая вероятность повреждения от влаги.
Одним из способов предотвращения износа является строительство конструкции пола вашего склада из бетона со стальным армированием. Прочность и способность к сжатию железобетона помогают обеспечить безопасную передачу нагрузки и адекватную поддержку нагрузок, характерных для складских помещений.
4 причины использовать железобетонПлохое напольное покрытие для коммерческих складов снижает производительность и увеличивает общие эксплуатационные расходы, подвергая опасности ваших сотрудников. Ниже приведены лишь некоторые из причин, по которым вам следует использовать железобетон для пола вашего склада.
1. Повреждение оборудования Если пол вашего торгового склада потрескался или неровный, вы ставите под угрозу целостность вашего оборудования.
Поскольку ваши гидравлические домкраты, вилочные погрузчики и другое оборудование предназначены для работы на гладких поверхностях, шины и компоненты подвергаются большему износу. Тяжело безопасно перемещать большие грузы по неровным поверхностям, что повышает вероятность опрокидывания оборудования. Бетон со стальным армированием снижает нагрузку, помогая вашему полу сохранять прочную и гладкую поверхность без неровностей, которые могут повредить ваше складское оборудование.
Плохое напольное покрытие склада является серьезной причиной риска для здоровья и безопасности при складских операциях. На неровностях и неровностях можно споткнуться, а в углублениях может собираться вода или другие жидкости, что может привести к скольжению. Операторы транспортных средств должны сохранять постоянную бдительность при работе на неровных складских полах, что приводит к высокому уровню умственной усталости и повышенному риску несчастных случаев.
Железобетон может выдерживать сильные удары, поэтому ваш персонал может безопасно перемещаться по полу пешком или на машине.
Неровный пол склада заставляет персонал обходить поврежденные участки. Время, потерянное из-за обхода, снижает производительность и эффективность. Использование оборудования на поврежденном полу также может привести к повреждению автомобиля и изделия, увеличению затрат на ремонт и времени простоя. Принятие железобетонных полов делает поверхности гладкими и надежными, поэтому ваша работа может работать эффективно.
4. Более высокие затраты на очистку и содержание Трещины и выемки на полу вашего склада с большей вероятностью собирают грязь, влагу и другие материалы, способствующие росту плесени и грибка. Неровные участки также могут создавать пространство для проникновения грызунов и других вредителей на склад вокруг фундаментных стен, создавая потенциальные проблемы со здоровьем и безопасностью.
