Жб монолитное перекрытие: Устройство железобетонных монолитных перекрытий, плюсы и минусы / ГарантСтройГрупп

устройство и технология монтажа монолитной плиты

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и видеоуроки!

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня. В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

• Шаг 1. Установка опор – металлических стоек с регулируемой высотой. Оптимальное расстояние между ними  – 1 метр, а от стен – 20 см.
• Шаг 2. На стойки укладывают ригели, в качестве которых подходит двутавровая балка, швеллер или брус.
• Шаг 3. Поверх ригелей организовывают опалубку, идеально ровная. Чтобы потом ее было легко снять, используют гидроизоляционную пленку для досок или машинное масло для метала.
• Шаг 4. Изготавливаем армирующий каркас выбранным способом.
• Шаг 5. Теперь переходим к бетонированию. Заливать бетон следует при помощи бетононасоса, и вибрировать глубинным вибратором. После чего бетон сохнет и набирает прочность. Первую неделю, пока он будет сохнуть, смачивайте его водой, и по истечению 28 дней снимите опалубку.

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Если в перекрытии ко всему будут трубы теплого пола, тогда бетонная мембрана поверх их должна быть от 8 до 10 см. Но учитывайте при этом, что каждый 1 см верхней бетонной мембраны понижает полезную нагрузку перекрытия на целых 25 кг/кв.м. Т.е. с каждым лишним сантиметром перекрытие становится более тяжелым и тем меньше на него можно будет делать нагрузку мебелью и техникой в будущем.

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Например, для деревянного или бревенчатого дома. Также монолитное перекрытие не делают на пролетах больше 7 метров, иначе оно получается слишком тяжелым. Если вы имеете опыт строительных работ, тогда знаете, насколько тяжелый бетон. Посмотрите, сколько его нужно даже для одного квадратного метра плиты:

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также отсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Как мы уже сказали, монолитные перекрытия, конечно, все хороши, кроме затрат на бетон и собственного веса. Логично, ведь цемента здесь используют немеряно, заливается целый этаж! Именно из-за этого, в целях поиска экономии был разработан новый вид перекрытия – сборно-монолитное.

В сравнении с обычным монолитным перекрытием сборно-монолитное оказывается экономнее на целых 30%. Да, такое перекрытие обходится дороже обычных плит, но куда менее трудоемко и дешевле, чем монолитное.

Можно сказать, что это такой подвид монолитного перекрытия, в котором дополнительно есть блоки. Они сверху накрыты арматурой и заливаются бетоном в виде тонкого слоя. В чем суть? Блоки намного легче бетона, и заполняют собой основное пространство.

Получается, что тяжеловесного цемента здесь уже идет намного меньше. И экономия, и само перекрытие получается куда легче по весу. А это существенно влияет на смету фундамента, на которого приходится основная нагрузка от веса дома:

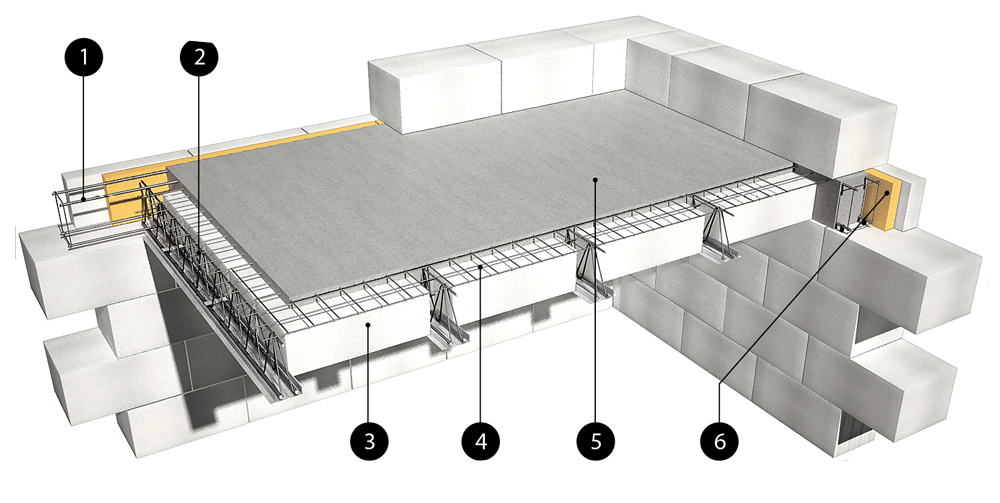

Давайте рассмотрим пошагово технологию монтажа сборно-монолитного перекрытия.

Установка балок и подпорок

Для сборно-монолитного перекрытия используются специальные легкие железобетонные балки, с арматурой внутри. Ее располагают свободно, в виде пространственных каркасов. Благодаря этому балки настолько прочные, что их изготавливают достаточно длинными, даже с перекрытием 9 метров. Это – важный момент, если вы планируете, чтобы холл вашего дома был просторным.

Реже в ход идут специальные Т-образные балки со снятой фаской в нижней части. Только учитывайте, что для устройства сборно-монолитного перекрытия балки используются только заводского изготовления. Их нельзя варить у себя в гараже – опасно! Эти балки называются тригонами и имеют точно просчитанную геометрию и вес.

Сегодня производители часто предлагают более легкие балки из оцинкованной стали на арматурном каркасе. Такая балка весит всего 6 кг/м. Вот для такой балки подъемной техники не нужно, и при этом она не теряет в прочности. Но на ее вес будут иметь влияние прутья дополнительной продольной температуры.

Диаметр и количество стержней балки подбирают на основе расчета несущей способности перекрытия. В чем и основное преимущество сборно-монолитного перекрытия – возможность гибко подбирать несущую способность в зависимости от предполагаемой эксплуатационной нагрузки.

Отдельный вид такого перекрытия – Bonolit. Это стальные балки с узнаваемым треугольным арматурным каркасом. Между балками располагаются газобетонные блоки, которые одновременно служат и несъемной опалубкой. Для устройства перекрытия используется тяжелый мелкофракционный бетон классом М250 (В20).

Ко всему балки можно стыковать под нужным углом, чтобы перекрыть помещение даже сложной конфигурации и дорабатывать прямо на месте монтажа. Также не обязательна выравнивающая стяжка, благодаря чему существенно сокращается расход бетона. Впечатляет также скорость сбора такого перекрытия: достаточно всего четырех рабочих, чтобы они собрали перекрытие всего за две рабочие смены, и при этом им не нужно обладать высокой квалификацией.

Дополнительно балки подпирают деревянными опорами или специальными телескопическими стойками. Они убираются после застывания бетона. При этом телескопические стойки по многим показателям выигрывают у деревянных подпорок.

Ведь их еще можно двигать вверх-вниз, чтобы достичь максимальную точность расположения балок. Тогда когда с досками придется использовать клинья и укрепление укосинами, на что уходит куда больше времени.

Ставят стойки на расстоянии 1,5 метров друг от друга. Важно обеспечить упору прочное основание, как хорошо утрамбованный грунт или фундаментная плита, иначе стойка рискует продавиться, даже на деревянной подкладке под собой.

Укладка блоков-вкладышей

На железобетонные балки и опираются блоки-вкладыши. Держатся они за счет двух боковых пазов в нижней части. Причем для установки самих блоков кран не нужен, ведь их вес сравнительно небольшой – всего 19 кг. Еще больше уменьшают вес сборно-монолитного перекрытия при помощи расположенных внутри него вкладышей из плотного пенопласта.

Так часто делают в Европе, хотя имеет смысл беспокоиться о пожаробезопасности такого перекрытия. А вот вкладыши из газобетона имеют куда более высокую степень огнестойкости.

К слову, заполнителем между металлическими балками могут стать не только специальные Т-образные блоки, но и газобетонные, керамзитобетонные, полистиролбетонные или из керамики. Стандартная высота балок – 10, 15,20, 25 или 30 см.

При этом армопояс заливают одновременно с перекрытием, куда сразу, прямо на этапе строительства разрешается устанавливать трубы водяного теплого пола, и только потом заливать перекрытие.

Вся конструкция из блоков и балок служит несъемной опалубкой, в которую далее укладывают слой бетона М200, предварительно армированный сеткой с небольшими ячейками, 100х100 мм. Для арматуры идет стандартная проволока 5-6 мм диаметром.

Устройство арматуры и заливка бетоном

Теперь обустраивают бетонную диафрагму – верхний 5-сантиметровый слой бетона. Этот слой будет располагаться над блоками и вставками и формировать собой верхнюю поверхность перекрытия. В процессе установки перекрытия важно следить за тем, чтобы на арматуру, опалубку или бетон не попадал такой мусор, как листья и ветки.

Поверх блоков с определенным зазором вяжут арматурную сетку или каркас. Для этого арматуру берут “восьмерку” или “десятку”, а ячейки делаются размером 10х10 или 15х15 см. Далее свежеуложенный бетон уплотняют при помощи штыкования или виброрейкой.

Есть разные виды таких стяжек. Так, одно из самых качественных считается Основит Стартолайн. Благодаря наличию внутри смеси легких заполнителей и армирующих фиброволокон у такой стяжки – отличные тепло- и шумоизоляционные свойства. Особенно хороша такая стяжка в системе “теплый пол”. А, например, Sika Level Pro позволяет сделать наливную тонкую стяжку толщиной всего до 5 мм.

Но важно при этом правильно рассчитывать нагрузку на фундамент. Один из способов облегчить перекрытие  – сделать стяжку потоньше. Ведь при устройстве классической стяжки толщиной 50 мм нагрузка на 1 кв.метр уже 100-120 кг. Ведь далеко не всегда только бетон способен выравнивать пол. Поэтому в перекрытиях используется полимер-модифицированная сухая смесь на цементной основе.

Вот как выглядит монтаж сборно-монолитного перекрытия на практике:

В итоге сборно-монолитное перекрытие обладает высокими показателями по звукоизоляции и теплопроводности. При этом несущая способна достаточно велика, чтобы устраивать на втором этаже не только камины, но и целые бассейны. Она составляет от 200 до 1000 кг на квадратный метр.

Еще один бонус применения сборно-монолитного перекрытия в том, что его устраивают даже в труднодоступных местах, коих немало при реконструкции здания. Благодаря внутренним блокам, такое перекрытие легко делают нужной формы, подрезают или изменяют.

Если сравнивать нагрузку на фундамент, то при равной толщине в 25 см монолитная плита перекрытия будет весит 500 кг/кв. м., а сборно-монолитная – 300 кг/кв.м. Так почему сборно-монолитное перекрытие на практике оказывается таким же прочным, как и плита? Весь секрет в увеличенной высоте сечения балки и дополнительной продольной арматуре, которая перекрывает безопорные пролеты длиной до целых 16 метров!

Но этот вид монолитного перекрытия пока еще недостаточно популярен в России, и многие полагают, что здесь слишком много подготовительных работ и потому классическая стяжка предпочтительнее. Для стен из газобетона этот вариант, конечно же, безопаснее.

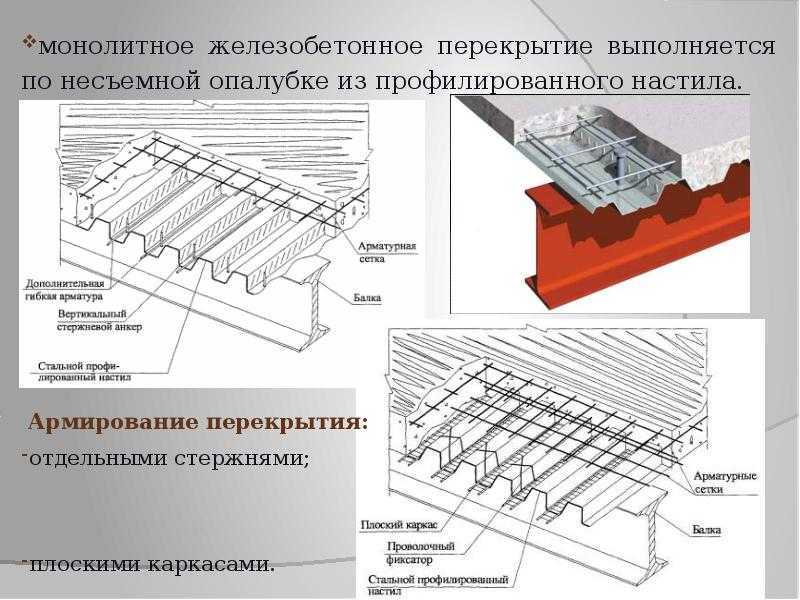

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный». Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Будьте в курсе!

Подпишитесь на новостную рассылку

Железобетонные перекрытия: виды и монтаж монолита

Содержание

• 1 Преимущества и недостатки
• 2 Типы
• 3 Технология изготовления
• 4 Выводы

Железобетонные перекрытия используются в коттеджном и промышленном строительстве, служат потолком для нижнего этажа и полом для верхнего. Существует два вида железобетонных перекрытий: монолитные и сборные. Монолитные делают непосредственно на месте стройки, после заливки они представляют собой единую горизонтальную плоскость. Сборные – собираются из заводских плит, которые монтируются одна за другой, промежутки заполняются раствором, результат – монолитная поверхность. Длина выпускаемых плит колеблется от 2 до 7,2 м, ширина от 0,8 до 2 м, высота до 22 см.

Преимущества и недостатки

Монолитные железобетонные перекрытия – одни из самых надежных и универсальных. К их преимуществам относят:

1. Высокие несущие возможности.
2. Долгий срок эксплуатации. В первые 50 лет бетон только набирает прочности, такие панели могут прослужить нескольким поколениям людей.
3. Возможность заливки перекрытий любых размеров и форм. Единственное условие для больших помещений – требуется установка дополнительных опор.
4. Пожаробезопасность. Бетон не горит и не способствует горению.
5. Отсутствие швов и переходов.
6. Толщина меньше чем у готовых плит.

Недостатки монолитного перекрытия:

1. Сложность устройства. Необходимость использования специализированного оборудования, что значительно усложняет возможность самостоятельного обустройства.
2. Большой вес оказывает сильную нагрузку на стены и фундамент, что делает невозможным использование в некоторых постройках (деревянных домах).
3. Сезонность работ. При температуре ниже 5°С надо применять противоморозные добавки, что значительно удорожает процесс.
4. Непрерывность заливки. Не рекомендуется, чтобы встречался «старый» и «новый» бетон, это может привести к появлению трещин.

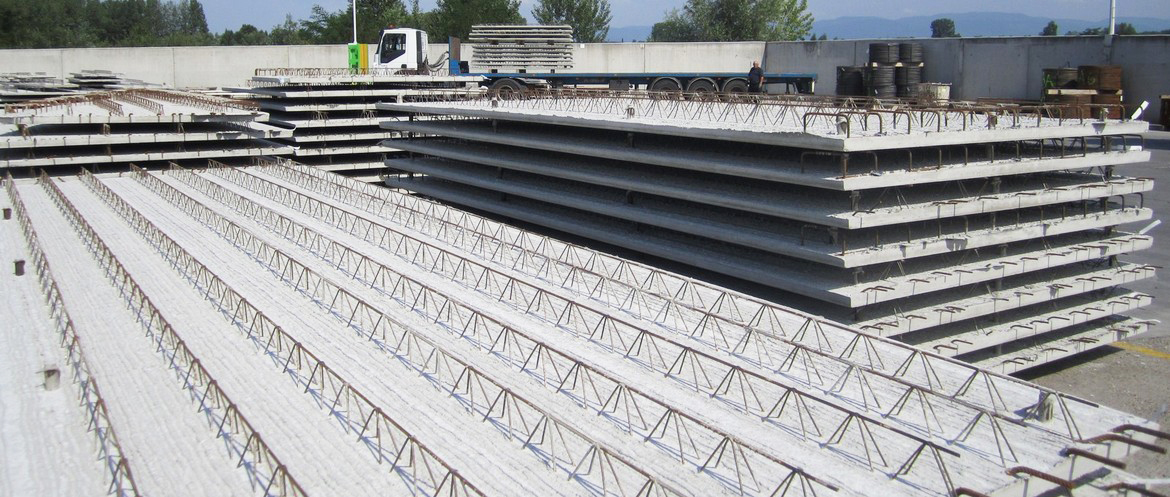

Часто на стройках пользуются готовыми железобетонными плитами. В этих перекрытиях есть свои преимущества:

1. Сравнительная дешевизна.
2. Скорость монтажа.
3. Прочность и долговечность.
4. Простота монтажа. Уложить плиты можно автокраном при помощи нескольких стропальщиков.
5. Шумоизоляция. Пустоты в плитах снижают уровень шума.
6. Надежность. Плиты изготавливают в заводских условиях, что гарантирует качество.

Недостатки сборного железобетонного перекрытия:

1. Необходимость привлечения грузоподъемной техники.
2. Меньший уровень жесткости в сравнении с монолитным перекрытием.
3. Наличие пролетов между плитами, что требует дополнительной отделки.

Вернуться к оглавлению

Типы

В зависимости от принципов устройства, перекрытие железобетонное бывает нескольких типов:

• ребристое;
• кессонное;
• безбалочное.

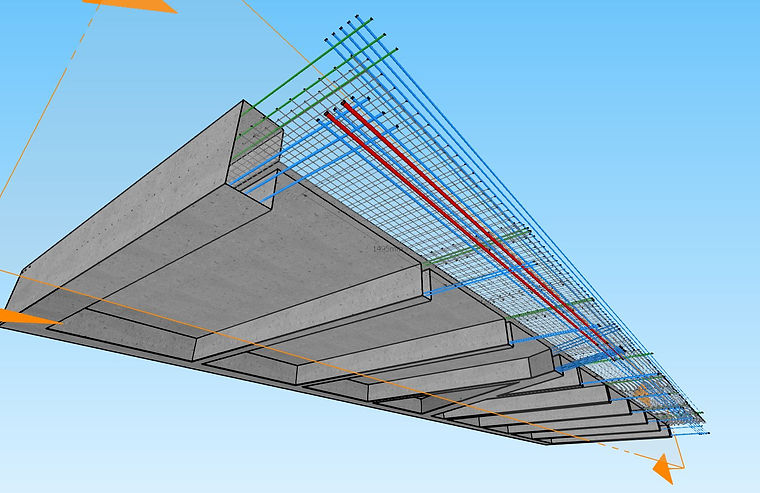

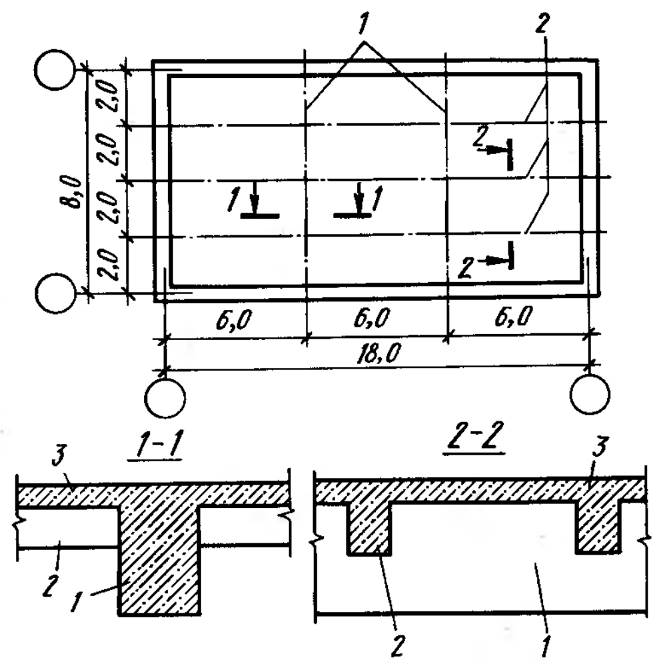

Заливка перекрытия монолитной железобетонной плитой ребристого типа поможет сократить количество использованного бетона, уменьшить давление на фундамент, стены. Используется обычно для обустройства промышленных зданий, когда надо залить большие пролеты.

Это монолитное перекрытие включает в себя плиту и идущие вдоль нее балки (могут идти в одном и двух направлениях). Балки есть главные, которые опираются на колоны, стены, и второстепенные, опирающиеся на главные. Плиты опираются на второстепенные балки. Ребрами плита ложится на стены либо колоны. Ширина плит от 1,8 до 2,8 м, это позволяет делать плиты минимальной толщины (5-8 см). Надо отметить, что установка опалубки для такой конструкции сложнее, чем при заливке плоских плит, а потолки получаются ребристые и требуют обшивки гипсокартонном. Толщина ребристого перекрытия меньше на 5-6 см от обычного. Устройство перекрытий ребристыми монолитными плитами в 2 раза выгоднее от обычного.

При заливке больших площадей пользуется популярностью и кессонное перекрытие. В таком перекрытии балки размещены в двух направлениях (перпендикулярно) с шагом до 1,5 м, сверху расположена монолитная бетонная плита. Балки должны иметь высоту не менее 1/20 пролета, толщина плиты от 4 см.

Легкость железобетонному перекрытию придают пустоты между ребрами, которые формируются при помощи пластиковых форм-пустотобразователей, исполняющих функцию съемной или несъемной опалубки. Устройство кессонного перекрытия позволяет сэкономить до 55% материала в сравнении с плоскими плитами. Кессонные еще называют частореберными, частобалочными, или вафельными монолитными перекрытиями.

Безбалочные перекрытия делают в помещениях с большими равномерными нагрузками и когда хотят получить гладкие потолки, удобные для монтирования подвесного транспорта, разводки коммуникаций. Это могут быть многоэтажные склады, холодильники, мясокомбинаты. Безбалочное перекрытие представляет собой плоскую железобетонную неразрезную панель. Опирается она на колоны или капители грибовидной формы. Особенность этой конструкции в том, что нагрузка через панель передается непосредственно на колоны. Сетка колон делается квадратной или прямоугольной формы с шагом 6 м. Вверху колоны расширяются, образуя капители. Безбалочная конструкция имеет ряд преимуществ: улучшаются санитарные показатели, облегчается вентиляция помещений, упрощается прокладка коммуникаций, уменьшается площадь, требующая дополнительной отделки (потолки получаются гладкими), высота потолка ниже, чем при использовании ребристых или кессонных конструкций, что позволяет экономить на обслуживании здания (отоплении, охлаждении).

Вернуться к оглавлению

Технология изготовления

Для заливки монолитных конструкций необходимо подготовить следующие материалы: арматуру, цемент (марка от М-400), щебень, песок, аппарат для сварки арматуры, доски для опалубки, электроинструмент (для резки досок, арматуры). Когда материал готов, можно приступать к сборке опалубки, ее дно может быть сделано из досок толщиной 3-4 см, или водостойкой фанеры толщиной 2 см, для боковых стенок используют доски толщиной 2-3 см. Если щиты со щелями, их надо закрыть пленкой, это предотвратит вытекание раствора.

Первое что нужно сделать, это уложить щиты днища, для монтажа используют поперечные балки и опоры. Расстояние между стойками (опорами) 1-1,2 м. После этого монтируют боковые стенки. Опалубка должна быть прочной, быть выставлена строго горизонтально, дно можно устелить пленкой или рубероидом, это придаст гладкости поверхности, уберет мелкие неровности досок.

Расчет армирования в железобетонном перекрытии должен проводиться специалистом. Советуют использовать арматуру с диаметром 8-14 мм (зависимо от предполагаемых нагрузок).

Армирование проводится в два шара, нижний устанавливается на пластмассовые подставки. Из арматуры делают сетку с шагом 150-200 мм. Арматура к сетке крепится мягкой проволокой. Арматура берется цельная, если длины мало, то дополнительный кусок крепится с нахлестом, равным 40-кратному диаметру прута. Стыки размещают в шахматном порядке. Сетки по краям соединяются п-образными усилениями. Каркас после заливки должен быть скрыт шаром бетона от 2 см.

В зависимости от площади заливки проводится дополнительное усиление. Оно делается отдельными отрезками арматуры длиной 40-200 см. Нижнюю сетку надо усилить в проеме, верхнюю – над несущими стенами. В местах опирания на колоны армирование требует отдельных объемных усиливающих элементов.

Для заливки перекрытий используют бетон марки М400 (1 часть бетон, 2 – песок, щебень -4, вода). Бетон заливают в опалубку, начав в одном углу, и закончив в противоположном. При укладке нужно использовать глубинный вибратор, это поможет удалить пустоты с бетона. Железобетонная плита заливается без перерывов, толщиной в 8-12 см. После заливки поверхность выравнивается устройствами, похожими на швабры.

Снять опалубку можно через 2-3 недели после заливки, тогда плита набирает 80% своей прочности. Если опалубка снимается раньше, то опоры оставляют. Использовать плиты можно через 28 дней (после полного высыхания). Чтобы избежать пересыхания и появления трещин, первую неделю после заливки бетон надо регулярно увлажнять, поливать водой. Иногда поверхность накрывают мешковиной или пленкой для дополнительного сохранения влаги.

Вернуться к оглавлению

Выводы

Сегодня как в частном, так и в промышленном строительстве часто делают перекрытия железобетоном. Популярность этот вид конструкций получил благодаря своей прочности, долговечности. В зависимости от типа помещений, назначения можно выбрать наиболее оптимальный вид и тип перекрытий.

Важно помнить, что бетонное перекрытие оказывает сильное давление на стены, фундамент, поэтому выбором и расчетом такой конструкции должен заниматься специалист.

Расчет монолитной плиты перекрытия

Невзирая на высокий ассортимент готовых плит, железобетонные монолитные плиты не утратили своей актуальности, продолжая пользоваться спросом. Особенно актуальным их применение является при строительстве малоэтажной загородной недвижимости, которой характерна индивидуальная планировка с различным размером комнат или в тех случаях, когда для строительства не используются подъемные краны. Такой вариант возведения зданий позволит сэкономить средства на доставке материалов и сократить затраты на монтаж. При этом возрастет время на осуществление подготовительных работ, которые будут связаны с возведением опалубки. Впрочем, этот факт не отпугивает застройщиков, которые не видят трудности в покупке бетона и арматуры. Гораздо сложнее произвести правильный расчет плит перекрытий, определить марку необходимого бетона, вид арматуры, значение действующей нагрузки и прочие связанные с прочностью и надежностью характеристики.

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Характеристики монолитной плиты

Реальная длина плиты может отличаться от расчетного значения пролета, которым принято считать расстояние между стенами, выступающими в виде опор. Стены выполняют функцию поддержки плиты. Таким образом, пролет – это размер помещения в длину и в ширину. Для его измерения можно использовать простую рулетку, с помощью которой можно измерить расстояние между стенами. При этом реальное значение длины монолитной плиты должно быть обязательно больше. В качестве опор для плиты выступают стены, материалом для которых может послужить распространенный кирпич или шлакоблок, камень, керамзитобетон, газо- или пенобетон. Необходимо учитывать прочность стен, которые должны выдерживать массу плиты. В случае с камнем, шлакоблоком и кирпичом можно не сомневаться в несущей способности, тогда как пенобетонные конструкции должны быть рассчитаны на определенную массу. Для примера произведем расчет однопролетной схемы перекрытия с опорой на две стены, расстояние между которыми составляет 5000 мм.

Геометрические размеры толщины и ширины плиты задаются. Как правило, наиболее часто в загородном строительстве применяют плиты толщиной 0,1 м с условной шириной равной одному метру. Принимаем за основу конструкцию с армированием плиты перекрытия при помощи арматуры марки А400 при заливке бетона В20. В дальнейшем плита при расчете рассматривается как балка.

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

• жестко защемленная на опорах балка;
• балка консольного типа шарнирно-опертая;
• бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

• распределенные хаотически и неравномерно;
• точечные;
• равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Q = (400+250+100)*1.2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

L – длина балки.

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.

Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.

Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

• составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;
• прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;
• в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;

• на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

• возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;
• отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;
• высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;
• конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;
• высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Что выбрать для монтажа перекрытий? Монолитные или ЖБ плиты?

Современное строительство набрало огромные обороты. Объемы и вариации строительных материалов позволяют иметь достаточно большой выбор, который заказчик осуществляет с точки зрения рентабельности, комфорта и экономических затрат. На начальном этапе проектирования и строительства жилых и производственных зданий часто возникает дилемма: что лучше – железобетонные плиты перекрытия или монолит? Давайте попробуем разобраться.

Оба варианта перекрытий являются популярными и широко используются. Но в виду многих факторов, каждый тип имеет свои преимущества и недостатки.

Для чердачных, одноэтажных перекрытий нет необходимости использовать железобетонные плиты. Будет достаточно деревянных или металлических балок. Железобетонные плиты применяются для перекрытия многоэтажных домов, спортивных комплексов, торговых центров, промышленных зданий, коттеджей, автомобильных боксов. Кроме того их используют в строительстве тоннелей и теплотрасс. Если речь идет о частном строительстве, то однозначно можно сказать, что выбор нужно сделать в пользу железобетонных плит перекрытия. Использование монолита в таком случае приведет к неоправданно большим затратам. Хотя при отсутствии технической возможности применения плит, конечно, не останется другого варианта, кроме монолита.
Железобетонные плиты разделяют на три группы – полнотелые (монолитные), ребристые и пустотные. Полнотелые не очень практичны, их редко применяют в строительстве из-за высокой массы. Для ребристых – характерна высокая прочность устойчивость к механическим воздействиям. Они преимущественно используются для перекрытия нежилых построек, например, ангаров, промышленных зданий, гаражей. Пустотные обладают невысоким уровнем теплопроводности и относительно небольшим весом, что минимизирует нагрузку на фундамент. Для жилых построек, как правило, приобретают пустотные плиты. Этот вид перекрытия остаётся самыми востребованными. Ценовая политика будет напрямую зависеть от размера изделия: чем больше плита, тем выше цена. Пустотные, по сравнению с другими видами плит перекрытия, отличаются достаточно приемлемой ценой.
Преимущество плит перекрытия, однако, не только в цене. Сравнивая качественные характеристики, монолит проигрывает, поскольку монолитные плиты изготавливаются на месте, а плиты перекрытия – в заводских условиях. Более того, при наличии большой площади, которую необходимо перекрыть, монолит не обеспечит достаточной прочности. Тогда как пустотные плиты обладают высокой прочностью и выдерживает до 800 кг/м2 перекрытия. При этом их вес гораздо меньше остальных видов железобетонных плит. Для перекрытия жилых помещений, городских и даже промышленных зданий их вполне достаточно. Еще одним преимуществом можно считать то факт, что для монтажа плит перекрытия практически не понадобятся лишние приспособления и материалы. Монтаж осуществляется следующим образом, на предварительно подготовленный цементный раствор укладываются плиты с помощью крана. Следующим этапом заполняются швы между ними. Весь процесс не так уж трудоемок и занимает относительно немного времени.

Существенным преимуществом является и доступность железобетонных плит перекрытия. Щебень, песок, которые используются для изготовления бетона, являются достаточно востребованными и распространенными материалами. Практически в каждом городе вы сможете найти завод по производству железобетонных изделий. Соответственно, заводское высокое качество, надежные материалы, защищающие арматурный каркас, обеспечивают долговечность плит перекрытия. К недостаткам, пожалуй, можно отнести то, что для укладки плит перекрытия понадобится специальная техника, которая не всегда доступна в частном строительстве.
Технология изготовления монолитных плит, обычно, требует относительно много времени, наличия дополнительных инструментов и материалов. Стоит учесть, что твердеет бетон монолитных перекрытий не менее 28 дней, т.е. скорость монтажа будет низкой, а цена – высокой. При установке монолита не обойтись без изготовления опалубки, укладки бетона, закрепления арматурой, монтажа опор. Согласитесь, процесс – трудоемкий. Железобетонные плиты перекрытия, в свою очередь, представляют трудности при подъеме на нужную высоту. Иногда требуется обрезка, что также повышает временные затраты. Размеры плит перекрытия, как правило, выпускаются стандартные: одинаковой длины и ширины. Это следует учитывать при создании проекта, ведь они должны соответствовать планировке дома.
Опорою для плит служат противоположные несущие стены по двум сторонам. Недопустимым считается балкон, который сооружается за счет плиты перекрытия, выходящей за наружную стену. Дело в том, что опорная область у плиты перекрытия как раз с краю, а не в центре или где-то в пролете. В дальнейшем при нагрузках это может спровоцировать обрушение балкона. Да, и в холодное время года промерзать плита будет не только снаружи, на балконе, а и изнутри, в помещении. Перепады температур очень быстро приведут такую «конструкцию» к сырости, появлению грибка.
Следует учесть, что в сборном перекрытии монолит можно использовать частично, в некоторых участках, например, местах небольших размеров, где плиту разместить не удается, вентиляционных шахтах и т.д. Его применяют в стыках между плитами или между плитой и стеной. Также иногда есть необходимость в балочных монолитных участках, монолитных участках по металлическим балкам с плитой сверху или снизу. Перед выполнением монолитных участков проводится армирование, ставится опалубка. Диаметр арматуры выбирается в соответствии с шириной участка. Для широких площадей понадобится арматура большего размера.
Делая выбор, между плитами перекрытия или монолитом, также следует учитывать, насколько надежен материал несущей стены. Так, например, шлакоблок обладает слабой несущей способностью, а толщина кирпичной стены, чтобы выдержать плиту перекрытия должная достигать хотя бы 24 см. Как правило, в стенах из кладки под плитой перекрытия делается специальный «монолитный пояс». Он представляет собой армированную бетонную балку и необходим в местах опоры плиты, где сосредотачивается самая большая нагрузка. Так называемый пояс применяется и на участках со слабым грунтом, который деформируются от влаги, и просаживается под весом здания, а также в многоэтажных домах.

Выигрышной характеристикой плиты перекрытия является ровная поверхность пола и потолка, что достаточно сложно реализуемо в варианте с монолитом. Но и монолитные перекрытия имеют преимущества. С их помощью выполняются самые смелые задумки, планировка нестандартных помещений, как его внешних очертаний, так и внутренних параметров. Например, стены вы можете расположить по своему усмотрению, не подстраиваясь под размещение сборного перекрытия. Разумеется, в монолитном перекрытии тоже есть определенные ограничения, в частности, в расстоянии между опорами, которое не рекомендуется превышать более чем на 6 м. Хотя, если позволяют условия и есть точный расчет квалифицированного специалиста, то допустимо и больше. Хорошим вариантом будет комбинирование материалов. При нестандартных формах стен перекрытия частично можно выполнить монолитом, а там, где это возможно – сборным перекрытием.
В местах, где невозможен близкий подъезд к строящемуся объекту, а осуществима лишь переноска бетона вручную, большим плюсом будет тот факт, что в укладке монолитных покрытий можно обойтись без специальной техники.
Сравнивая звукоизоляционные свойства материалов, можно отметить, что показатели способности изоляции монолитных плит очень низки. Если рассматривать конкретно междуэтажную звукоизоляцию, то монолит в таком случае будет выступать в роли резонатора, который передает все шумы на нижние этажи. Плиты перекрытия в свою очередь характеризуются высокими показателями звукоизоляции, а также теплоизоляции.
По прочности, как одному из самых важных качеств, также преимущество имеют железобетонные плиты перекрытия. Условия их изготовления разработаны таким образом, что вся конструкция защищена от провисания и прогибов. Специальная опалубка, внутри которой расположена стальная арматура в состоянии большого натяжения, обеспечивает плите целостность и надежность. Монолитные плиты по этому пункту значительно проигрывают, потому что залогом их прочности является намного больше деталей, которые даже при условии соблюдения всех технологий не дадут стопроцентной гарантии. Конечно, в качестве монолитного перекрытия большую роль играет надежная опалубка и правильное армирование. Зачастую большие неровности, которые потом приходится выравнивать с помощью штукатурки, появляются именно из-за дефектов опалубки. Сопутствующие материалы должны быть качественные, а это, в свою очередь, требует немалых финансовых затрат.
В нестандартных условиях, например, при пожаре, монолитная плита поведет себя следующим образом: появятся изгибы, провисания, плита может «скручиваться». Плиты перекрытия, а именно пустотные обладают наиболее высокими показателями пожароустойчивости.
Подведя итоги, можно сказать, что выбор в пользу монолитных плит целесообразно делать лишь в том случае, если не представляется возможности для использования железобетонных плит. Это постройки сложных форм и небольших размеров. В остальном ЖБ плиты будут намного экономнее, надежнее и проще в монтажных работах.

Монолитное ж/б перекрытие коттеджей в Москве

Монолитные перекрытия этажей в настоящее время получили широкое распространение из-за своего ряда преимуществ. Такое перекрытие обладает высокой прочностью, универсальностью, высокой шумоизоляцией (в случае с отделкой) и отличной несущей способностью, также коттеджи и дома, в которых перекрытия выполнены монолитно обладают большей сейсмической стойкостью и стойкостью к образованию трещин.

• БЕЗ МАТЕРИАЛА

  Мы выполняем всю ответственную работу, от вас требуется только материалы.



• Полный рабочий день

  Работа начинается с 8 утра и заканчивается не ранее 18 часов (в зависимости от удаленности района). Также возможна организация ночлега на вашем участке (при больших объемах).

• Квалифицированный персонал

  Подбираем людей только с высокой квалификацией. Вадим Петрович (очень суровый человек — закалка СССР) проверяет каждого.



• Инструмент наш

• Выез в день обращения

• 100% материалы

• Доставка включена

  Организуем доставку и проверку всего необходимого материала и в нужном объёме.



• Инструмент наш

  Начиная от молодка и заканчивая съёмной опалубкой мы привозим сами



• Съёмная опалубка

• Сжатые сроки

Существует несколько типов монолитных перекрытий, которые мы возводим в Москве:

1. Безбалочное перекрытие. Чаще всего используется в небольших индивидуальных домах с небольшими пролетами и опорными несущими стенками.

2. Балочное перекрытие. По сути это монолитная плита, которая опирается на несущие балки, а балки на колонны. Такое перекрытие чаще всего используется для больших помещений с большими пролетами и с высокой несущей способностью.

3. Облегченное кессонное монолитное перекрытие. Такое перекрытие состоит из ребер расположенных в двух направлениях с небольшим шагом (не более 1,5 метра). Балки такого перекрытия делят на главные и второстепенные. Главные опираются и передают нагрузку на колонны. А второстепенные служат опорой для плиты и опираются на главные балки.

В каких случаях необходимо выбирать монолитное ж/б перекрытие?

Монолитное перекрытие является одним из самых прочных и универсальных, но и дорогим из существующих вариантов. Необходимо определиться с целесообразностью его возведения лично для себя.

Следовательно выбирать монолитное перекрытие необходимо:

1. Невозможность доставки и монтажа сборных пустотных ж/б плит или из-за сложной конфигурации помещений.

2. Большие пролеты и неудачно расположенные стены.

3. Деревянные здания и здания с высокой влажностью (автомойки, сауны, бани, бассейны и т.д.). Серийные плиты имеют преднапряженное состояние. В них натянуть стальные тросы разного сечения и количество в пучке, которые от влаги могут быстро разрушится.

4. Необходимость совмещения нескольких функций, армопояса и перекрытия. В зданиях из ячеистого легкого газобетона или пенобетона необходимо устраивать армированный ж/б пояс, на который будут опираться сборные серийные пустотные плиты, в случае с монолитным перекрытием армопояс не требуется. В качестве исключения может составлять высокая сейсмичность, плохие грунты и т.д.

Важно:  согласно СНИП СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003 для частного дома стандартная плита перекрытия монолитного типа должна иметь толщину 180-200 мм. Это средний показатель прочного монолитного пространства пола второго этажа или потолка первого уровня.

 Преимущества монолитных перекрытий

• Монолитное перекрытие (не имеет значение какой тип перекрытия: балочное или безбалочное) имеет ровную поверхность без швов, соединений и стыков.
• Равномерное распределение нагрузки на стены дома, что невозможно сделать сборными ж/б плитами. Это преимущество перекрытия особенно важно для легких пористых автоклавных бетонов (газобетон, пенобетон).
• Такое монолитное перекрытие этажей можно выполнить с любой конфигурацией.
• Возможно в перекрытие смонтировать системы теплых полов непосредственно на этапе заливки.

Этапы возведения монолитного перекрытия в Москве

• Прочностной расчет монолитного перекрытия. Обычно расчеты выполняются вручную основываясь на таких исходных данных как: ширина и длина плиты, высота перекрытия, требуемая нагрузка на м2, марка бетона. Исходя из этих данных высчитывается объём бетона, количество арматуры, её марка и т.д. В крайнем случае, для примерных расчетов можно использовать онлайн калькуляторы.
• Монтаж специальной опалубки с телескопическими стойками. Для экономии можно использовать самодельную деревянную опалубку, Но с такой сложнее работать и поверхность будет не такая ровная. Также, при использовании самодельной опалубки, имеется возможность прорыва палубы (так иногда называют опалубку) из-за неравномерности в структуре древесины. Мы рекомендуем использовать заводскую опалубку для заливки монолитного перекрытия.
• Все вертикальные плоскости и горизонтальные мы устанавливает по лазерному нивелиру.
• Связка арматуры. Арматурный каркас необходимо вязать стальной вязальной проволокой, но не в-коем случае не сваривать! Во время сварки арматура теряет свои первоначальные свойства и может снизить прочность всего перекрытия.
• Заливка бетонной смеси. Заливать бетон (марки не ниже М350) необходимо непрерывно, на весь объём с одновременной вибрацией и разравниванием. Вибрировать бетонную смесь необходимо крайне аккуратно. Если вибрировать мало, то останутся пустоты, а если много, то бетон может расслоиться на фракции, что очень сильно снизит его прочность.
• Проливание. Во время твердения, в течении первой недели, поверхность бетона необходимо проливать водой, чтобы дать бетону набрать прочность. Мы рекомендуем на следующий день покрывать поверхность бетона 5 см слоем мокрых древесных опилок.

Важно:  сечение прута арматуры должно быть максимальным в центральной части плиты перекрытия. Поскольку ближе к опорным стенам нагрузка на прогиб и растяжение сводится практически к нулю.

Монолитная плита перекрытия — устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Содержание

• 1 Преимущества монолитных плит перед пустотными
• 2 Изготовление плиты перекрытия своими руками
• 3 Расчет нагрузки
• 4 Как залить плиту: технология
  • 4. 1 Монтаж опалубки
  • 4.2 Усиление пола, армирование ЖБ перекрытия
  • 4.3 Подготовка бетона
  • 4.4 Бетонирование монолита
  • 4.5 Застывание плиты, уход за бетоном

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:

• Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
• Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
• Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
• Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
• Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
• Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т. д.

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

• Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
• Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:

• Марка бетона
• Размер расчетных усилий, которые воздействуют на единицу площади плиты
• Толщина плиты из бетона
• Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:

• Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
• Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
• Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
• Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
• Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
• Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:

• Резка прутков на куски нужного размера
• Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
• Раскладка фиксаторов, укладка нижней сетки на них
• Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
• Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:

• Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
• Рабочий диаметр – от 8 до 16 миллиметров
• Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
• Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:

• Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
• Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
• Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:

• Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
• Уплотнение слоя поверхностным или глубинным вибратором
• Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:

• 3 суток – 30% прочности по марке
• 14 суток – до 80% прочности
• 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

Монолитное разрешение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитное Определение:

Монолитное строительство – это процесс, при котором здание строится монолитно с использованием однородной смеси.

Это конструкция, изготовленная из единого материала, собранная и выкопанная. Обе  стены, плиты, лестницы, а также дверные и оконные проемы отлиты на месте в Монолитный метод .

Процесс на месте с использованием специально изготовленной, более простой в эксплуатации модульной опалубки из алюминиевого и пластикового композита с меньшими трудозатратами и техникой.

Система сопротивления поперечной и гравитационной нагрузке в этой системе состоит из железобетонных стен и железобетонных плит.

Ключевыми вертикальными конструктивными элементами являются железобетонные конструктивные стены, выполняющие двойную функцию по сопротивлению как силе тяжести, так и боковым нагрузкам

Монолитные строительные работы способны экономически эффективно обеспечить высокое качество и прочную конструкцию . Он использовался для строительства промышленных бункеров, жилых домов, школ, стадионов и крыш, атомных электростанций, сосудов высокого давления и аудиторий.

Мы использовали опалубку в монолитном каркасе, что обеспечивает правильную ориентацию, гладкую поверхность и высокое качество работы. Это повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.

Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также прочтите: Что такое модуль упругости | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитный фундамент:

Монолитный фундамент предусматривает только одну заливку, так что фундамент строится для замены нижних колонтитулов с единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Гораздо ровнее и снижает стоимость производства, так как плита сливается сразу. Возведение монолитных фундаментов действительно несложно. Все это можно сделать за один день. Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению это является основой для стоимости, скорости и дизайна предпочтения. Это также самое великое, что можно выразить. На данный момент это, безусловно, самый безопасный вариант, когда бетон смешивают и поддерживают достаточное количество стали, чтобы он не расслаивался.

Без затяжки швов и холодных соединений нет. Сборные фундаменты не используются.

Также прочтите: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки набрызг-бетона

Монолитный плитный фундамент:

Для увеличения несущей способности стен залитая бетонная плита снаружи более гладкая, а нижние колонтитулы снаружи отсутствуют.

Для ровного грунта идеально подходят монолитные плитные фундаменты. Если земля неровная, то для присыпки земли сверху используется много насыпной почвы; если земля плохо уплотнена, это со временем приведет к растрескиванию.

• Обычно бетонную поверхность заливают монолитно или отдельно от основания.
• Во избежание растрескивания из-за оседания предпочтительнее использовать арматуру или волокнистую сетку.
• На строительство уходит меньше времени и труда, чем на традиционный фундамент.
• Под линией промерзания основание фундамента должно простираться вниз.

Также прочтите: Что такое шлифовка бетона | Как обновить бетон » вики полезно Бетонный шлифовальный материал | Ремонт и облицовка бетона

Преимущества монолитно-плитного фундамента:

1. Скорость строительства.

Монолитные плиты невероятно просты в изготовлении. Добавьте траншею по периметру и рассыпьте гравий, пока не уплотните почву (или не выбросите верхний слой почвы).

В самой тонкой части (т. е. в середине дома) бетон должен иметь толщину 4 дюйма, и обычно для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундаментов.

2. Устойчивость.

С точки зрения простоты монолитно-плитный фундамент при правильном строительстве прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и если опора и анкерные болты установлены правильно, у вас будет прочный фундамент, способный выдержать большой вес.

3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать каждый месяц, если вы регулярно проверяете его, чтобы убедиться, что в фундаменте нет пробелов.

4. Энергоэффективность.

Для монолитно-плитного фундамента нет пространства между землей и домом, а значит, вам не придется тратить слишком много энергии на подогрев воздуха под ним в вашем доме. Даже для подвала или подвального помещения существует постоянная трата энергии.

Это означает, что фундамент из монолитных плит не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе сэкономит ваши деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как очистить бетон от аэрозольной краски

Недостатки монолитного плитного фундамента:

1. Нет доступа.

Ниша или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве вы можете разместить сантехнику, электрический щит и проводку.

Также, если что-то пойдет не так с монолитным плитным основанием, вы не сможете добраться до него, чтобы устранить проблему.

2. Дорогой ремонт.

В то время как с фундаментами из монолитных плит редко возникают проблемы, когда они ломаются, это может быть невероятно дорого.

Как правило, вам нужно использовать стратегии, которые могут стоить тысячи долларов, такие как грязевой или базовый джектинг.

3. Плохая погода.

Ваш дом возвышается всего на 6 дюймов или около того над землей с полами из бетонных плит, что делает остальную часть здания уязвимой для наводнений. Это серьезная уязвимость в некоторых частях мира.

4. Цена перепродажи дома.

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старое монолитное плитное основание, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы разработали его самостоятельно, клиент может быть не уверен в результатах.

Также прочтите: сталь прочнее бетона | Затраты на строительство из стали и бетона | Сталь против бетона | Насколько силен бетон | Бетон против стальной стоимости строительства

Монолитная плита:

В строительстве из бетонных плит термин «монолитная плита» используется для описания компонентов бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита не только относится к залитому на грунт бетону, но и соответствует подвесной плите.

Использование подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами, при этом висячая бетонная плита находится над уровнем земли.

Монолитные плиты представляют собой базовые конструкции, спроектированные с использованием единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними участками под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

• Более быстрое среднее время строительства.
• Более высокая цена.
• Очень прочный, особенно с добавлением арматуры из стали и волокнистой сетки.
• Его можно дополнительно улучшить, добавив пост-натяжение на участки со слабым грунтом.

Также прочтите: Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки | Зачем использовать бетонную анкерную балку

Как сформировать монолитную плиту?

Надлежащее планирование площадки и усиление бетона являются важными критериями для строительства монолитной плиты.

1. Почва.

Необходимо уплотнить почву под плитой и не содержать органических веществ. Если верхний слой почвы соскоблить, то он обычно в достаточной степени цементирует ненарушенный грунт под ним.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

2. Траншеи по периметру.

Утолщенный край монолитной плиты образован канавкой по окружности плиты. В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной 2 фута в местах, подверженных промерзанию, и может быть изолирована, чтобы предотвратить морозное пучение под плитой.

3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1/2 до 4 и более дюймов. Популярным вариантом является хорошо дренируемый гравий с заполнителями размером от 3/8 до 3/4 дюймов.

4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 дюймов x 6 дюймов) используется в стандартной установке, которая размещается на опорах из арматуры таким образом, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенного края, № 4 арматурный стержень 9Обычно определяется 0008. Там, в нижней части траншеи, можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня в верхней части.

Арматура должна быть помещена в траншеи и постоянно связана.

5. Бетон.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также толщиной не менее 4 дюймов. Минимум 6 дюймов над основной землей должен быть в конце плиты. Земля, которая покрывает его, должна иметь уклон в сторону от плиты.

6. Анкерные болты.

С помощью 1/2-дюймовых анкерных болтов нижние пластины строительных стен крепятся к перекрытию. На концах, которые помещаются в уже влажный бетон, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками. Обычно анкерные болты располагаются на расстоянии 6 футов от середины.

Читайте также: Железобетонный каркас | Бетонная конструкция каркаса | Строительство бетонных зданий | Каркасная конструкция | Типы рамок

Монолитное строительство:

Монолитная строительная система с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям строительство, новая разработка, позволяющая создавать экономичные и быстрые массовые жилые дома.

Монолитная архитектура представляет собой механизм, посредством которого стены и плиты укладываются одновременно.

В этой системе свежая цементная смесь помещается в легкое алюминиевое формующее устройство с арматурными стержнями, необходимыми для необходимой прочности.

Метод достаточно прост, так как стены и перекрытия отливаются за один раз. Это подходит для многоэтажного строительства, что позволяет быстро масштабировать строительство.

Позволяя лучше использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущей нехватке жилья в городских районах.

Когда мы переходим к массовому жилью, оно предлагает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабых слоев населения и слоев населения с низким доходом, у которых много жилья.

Это высокоэффективная технология, которая одновременно облегчает бетонирование всех компонентов, таких как стены, крыша и т. д., в результате чего получается конструктивно очень прочная монолитная конструкция

Технология требует неквалифицированного и полуквалифицированного (ручного) труда и поэтому не требует использования дорогостоящей строительной техники.

Следовательно, рентабельно

• Модульные конструкции в широкомасштабных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает технологию весьма рентабельной.
• Материал опалубки (алюминий или ПЭВП) является экологически чистым и исключает использование ценной древесины из природных ресурсов. Это делает устройство экологически безопасным.
• Эта система обеспечивает превосходное управление качеством всего каркаса в соответствии с BIS и другими международными стандартами.
• Нет необходимости в плитке, блоках и штукатурке.
• Затраты на надстройку и фундамент могут быть снижены без потери прочности благодаря уменьшению статической нагрузки примерно на 50 процентов.
• Коробчатое поведение по существу создает очень сильную структурную прочность, делая ее устойчивой к землетрясениям и ветру/циклонам по отношению к вертикальным и горизонтальным силам.
• Превосходно обработанная поверхность устраняет необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
• Из-за уменьшения толщины стенок для данной зоны цоколя доступно больше места на ковре.
• Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированную регулировку консистенции.

Метод опалубки, который позволяет отливать стены и плиты в соответствии с заранее определенным процессом, используется системой монолитного железобетона.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью проектирования на месте.

Эффект 3 здания из железобетона, материалы которого достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита строятся как единая конструкция, арматура является непрерывной и сцепляется со всеми элементами конструкции здания, такими как фундамент, стены и плиты.

Таким образом, колонны и балки не нужны, в результате чего тонкие детали обеспечивают высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также прочтите: Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткое примечание

Монолитная плита

Это означает «состоящая из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один раз». Итак, монолитная плита — это гигантский блок цемента, который заливается одним махом. Хотя он может быть вылит сразу, это не обязательно однородная плита.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается за один раз. Чтобы построить монолитная конструкция,  потребовалась опалубка для конструкции . В этом проекте мы обсуждаем важность использования монолитной конструкции для высотных зданий.

Фундамент из монолитной плиты

Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и основания . Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов.

Монолитная бетонная плита

Монолитная бетонная плита — это гигантский блок цемента, заливаемый одним махом . Хотя он может быть вылит сразу, это не обязательно однородная плита. Его делают утолщенным в местах, где будет несущая стена, и по всему периметру (на месте цоколя).

Полы / Потолки | Продукты

Монолитная плита | Монолитный плитный фундамент | Монолитная бетонная плита

Содержание

Монолитная плита

Слово монолитный, означающее , используется для одновременного бетонирования всей конструкции. В этой статье мы обсудим важность использования монолитно-плитного фундамента для многоэтажного дома.

Гладкие поверхности, правильное выравнивание и хорошее качество работ может обеспечить модульная опалубка из монолитного формата . Использование модульной опалубки приводит к более быстрому строительству, чем традиционный метод.

Монолитный фундамент Работа эффективно подходит для прочных конструкций и хорошего качества. Для возведения монолитной конструкции нам понадобится опалубка для строительства.

Перекрытия, стены, лестницы и дверные и оконные проемы и т.п. в монолитной системе специально предназначены для эксплуатации в одном месте. Монолитный плитный фундамент Системы требуют меньше трудозатрат, а оборудование легко использовать.

В системе монолитной плиты используется модульная опалубка из алюминиевой опалубки . Система состоит из бетонной стены и железобетонной плиты для передачи гравитационной нагрузки.

Монолитное определение

Монолитный плитный фундамент является единственным процессом заливки в одной монолитной заливке . В котором бетонный пол выполнен с толстыми участками под элементами конструкции над основанием и по обеим сторонам периметра. Его конструкция из монолитного бетона для заливки проста и обеспечивает низкие производственные затраты.

Монолитные плитные фундаменты гладкие и подходят для плоских грунтов. При этом бетон монолитно заливается сразу. Следовательно, 9Монолитная плита 0007 для гаража плиты перекрытия – это быстро и выгодно.

Читайте также: Двухскатная крыша | Луковая крыша | Что такое мигание крыши? | Двускатная крыша

Монолитный фундамент

В конструкцию монолитного фундамента заливается только один монолитный бетон . В котором монолитное основание выполнено с плотными участками в части с несущими элементами конструкции и по периметру сторон здания.

Для монолитного фундамента толщина несущей части стены здания обычно составляет от 12 до 18 дюймов, а толщина ненесущей части стены составляет от 4 до 6 дюймов для плиты. Основное армирование и распределительная арматура выполняется из монолитного фундамента путем увеличения прочности бетона подходящей проволокой.

Помогает сохранить цену ниже, чем у других типов фундамента. Потому что этот тип монолитной порошковой плиты заливается вместе. Возведение монолитных фундаментов – очень простой и экономящий время метод

Монолитный плитный фундамент

Так как монолитный монолитный фундамент строится за одну заливку, бетонная плита делается 12 дюймов в зоне под несущими стенами и 4 дюйма во всех остальных зонах. А для замены цветов создано отдельное пространство. Таким образом, затраты на оплату труда снижаются, а качество сохраняется, так как заливка монолитного бетона должна выполняться вместе.

Монолитный плитный фундамент при правильной конструкции прослужит почти 50 лет. Из-за отсутствия сложных компонентов в самой плите нет ничего плохого.

Этот метод особенно важен для климата. Там, где температура очень низкая и почва не сухая, фактор преимущества.

Для этого грунт необходимо выровнять и хорошо уплотнить. Если в почве есть мусор, пространство следует очистить.

Читайте также: Идеи наклона крыши | Пилообразная крыша | Вальмовая и ендовая крыша | Catslide Roof

Применение монолитной плиты

1. Этот тип фундамента имеет плоское дно
2. Эти бетонные фундаменты типа позволяют сократить трудозатраты.
3. Этот бетонный фундамент типа позволяет сэкономить время и снизить затраты
4. Этот тип фундамента можно сделать быстро и получить прибыль. Этот тип фундамента может быть качественной, правильной линией.

Процедура монолитного фундамента

Этап: 1 Подготовка почвы

Грунт под плитой необходимо тщательно уплотнить и убедиться, что он не содержит органических веществ. Почва должна быть хорошо утрамбована и разровнена.

Уклон земли является важным фактором. Важно рассчитать поток воды, а затем следует выполнить надлежащее управление.

Шаг: 2 Высота траншеи

В монолитной бетонной плите важно иметь в виду, что толщина плиты должна быть 12 дюймов, где расположены несущие стены. Толщина монолитной плиты сохранена на уровне 4 дюймов .

Часть, которая входит в глазурь и траншею, должна иметь глубину 2 фута в этих местах, чтобы предотвратить замерзание.

Этап:3 Установка армирования

В монолитных плитах для армирования стен используются стержни диаметром 16 мм, 12 мм и 8 мм. Стержни используются по мере необходимости, чтобы нести нагрузку. Кроме того, используется дополнительное усиление для открывания дверей и окон. Блок крышки предназначен для поддержания расстояния от стержня.

Шаг:4 Опалубка

Опалубка для монолитной плиты конструкции должна быть легкосъемной и многоразовой. Это называется настоящая опалубка. Опалубка выполняется опытным плотником.
Опалубка должна быть такой же прочной, как заливка бетона.

Ступень: 5 Бетон

В монолитном монолитном фундаменте следует использовать марку М-25 и в нем использовать крупный заполнитель размером 20 мм. Блок крышки выдерживается толщиной от 25 мм до 50 мм.

Этап:6 Распалубка

Монолитные плиты стен и стеновые плиты открываются в опалубку стены через 12 часов Плита – Центральная опора сохраняется через 36 часов бетонирования плиты. Через три дня все опоры убираются и на плите ведутся дальнейшие строительные работы.

Шаг:7 Лечение

Лечить нужно семь дней. Воду окропляют для отверждения. Отверждение играет важную роль в обеспечении прочности. Развитие и долговечность укладки бетона. Рассмотрен завершающий этап. Бетон должен соответствовать необходимому количеству влаги.

Читайте также: Лучшие покрытия для плоских крыш | Карниз крыши | Что такое асфальтовая черепица?

Плюсы и минусы монолитной плиты

Некоторые преимущества и недостатки монолитной плиты

Преимущества монолитной плиты

Работа с одним основанием имеет множество преимуществ. Разберемся в следующем

1. Быстрая работа : Существенным преимуществом монолитной плиты является то, что ее можно укладывать намного быстрее, чем другие фундаменты. Поскольку его нужно заливать сразу, этот фундамент можно заливать быстрее, чем другие распространенные методы, включая стволовые стены .
2. Максимальная эффективность : Мы знаем, что время – деньги почти в каждой отрасли. Учитывая простоту одновременного бетонирования этим методом, это делает стройку более доступной и быстрой. Подходит для монолитная плита для гаража . Его использование, как правило, является наиболее экономичным методом устройства пола в гараже. При этом с самого начала сокращаются трудозатраты, экономя часть финансовой суммы, необходимой для крупного проекта по строительству дома.
3. Прочность по необходимости может быть достигнута : Благодаря качеству этой монолитной плиты можно сделать ее такой же прочной, как и любой другой тип фундамента. Из такого типа фундамента также получается единый уровень.
4. Низкие эксплуатационные расходы : Обычная система требует периодического регулярного обслуживания пирса и балки, в то время как вам не нужно уделять особое внимание монолитному заливному фундаменту. Моноплитный фундамент поможет вам сэкономить деньги в течение длительного времени.

Читайте также: Шиферная крыша | Двускатная крыша | Крыша капота | Крыша солончака | Гэмбрел Крыша | Типы криволинейной крыши

Недостатки монолитной плиты

1. На обычном фундаменте можно разместить водопровод, электрические панели и электропроводку. Монолитная плита фундамента не имеет пространство для обхода . Чтобы решить эту проблему, перед фундаментом необходимо оставить место для электрощитов и электропроводки.
2. Когда монолитно-плитный фундамент дает трещины по какой-либо причине, стоимость его ремонта обходится дорого.
3. Ваш дом стоит всего в 6 дюймах или около того над землей на фундаменте из монолитной плиты . Монолитные фундаменты не эффективны в подтопляемых районах. Некоторые районы страны обеспокоены паводковой ситуацией.

Читайте также: Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущества и недостатки плавающей плиты

Монолитное строительство

Технология монолитного строительства используется, прежде всего, при возведении монолитных фундаментов высотных зданий и небоскребов. Монолитная конструкция выдерживает высокие нагрузки без разрушения в повышенной сейсмической зоне. И дает безопасность всему зданию.

Использование алюминиевой опалубки в системах монолитного строительства повышает качество жилых и коммерческих зданий. Это катастрофоустойчивая и экономичная конструкция в наше время. Его методология работает быстро и снижает затраты на крупные проекты.

Предлагаем прочитать

Часто задаваемые вопросы (FAQ)

Монолитная плита

Монолитная плита фундамента строится в единой заливке под несущей зоной, бетонная плита 2 дюйма укладывается стены и 4 дюйма во всех других областях. А для замены цветов создано отдельное пространство.

Фундамент из монолитных плит

Фундаменты из монолитных плит гладкие и подходят для плоских грунтов. При этом бетон монолитно заливается сразу. Следовательно, 9Монолитная плита 0007 для гаража плиты перекрытия – это быстро и выгодно.

Монолитная бетонная плита

В монолитных бетонных плитах важно иметь в виду, что там, где расположены несущие стены, толщина плиты должна быть 12 дюймов. Толщина монолитной плиты сохраняется на уровне 4 дюймов.

Фундамент из монолитных плит

Монолитный фундамент — это единственный процесс заливки за один раз. В котором бетонный пол выполнен с толстыми участками под элементами конструкции над основанием и по обеим сторонам периметра. Его конструкция проста и поддерживает производственные затраты.

Монолитная плита лучше?

Монолитные плитные фундаменты гладкие и подходят для плоских грунтов. При этом бетон заливается сразу. Таким образом, бетонирование фундамента под плиты перекрытия гаража выполняется быстро и недорого.

Толщина монолитной плиты

Для фундамента из монолитной плиты толщина несущей стены обычно составляет от 12 до 18 дюймов, а для плиты — от 4 до 6 дюймов. основное армирование и распределительная арматура выполняется из монолитного фундамента за счет увеличения прочности бетона подходящей проволокой.

Для чего нужна монолитная плита?

Монолитный плитный фундамент очень быстро возводится и позволяет снизить трудозатраты. Так что монолитные плиты очень кстати для гаражных навесов.

Есть ли нижние колонтитулы в монолитной плите?

Монолитные фундаменты экономят значительно больше, чем обычные фундаменты. При использовании этого типа техники ненагружаемая передняя часть стены имеет толщину всего четыре дюйма, а опоры — всего 12 дюймов от пола в качестве основания.

Трескаются ли монолитные плиты?

Монолитная плита трескается, когда на фундамент воздействует нагрузка, превышающая расчетную.

Стоимость монолитной плиты

Стоимость монолитной бетонной плиты варьируется от $ 8,500 до $ 12,00 0 за бетонную плиту толщиной 6 дюймов и размером 40 × 60 футов. Таким образом, общая стоимость монолитной готовой бетонной плиты оценивается в 5 евро за квадратный фут.

Сколько служит монолитная плита?

Фундамент из монолитных плит прослужит почти 50 лет при правильном строительстве. Из-за отсутствия сложных компонентов в самой плите нет ничего плохого.

Заливка монолитного бетона

Заливка монолита — это единственный процесс заливки в рамках одной заливки бетона   . В котором бетонный пол выполнен с толстыми участками под элементами конструкции над основанием и по обеим сторонам периметра. Его монолитный заливной фундамент   отличается простотой и низкими производственными затратами.

Зачем строить бетонный купол?

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Нагрузочные испытания — Нагрузочные испытания небольшого тонкостенного купола в лабораториях УБЯ.

Доктор Арнольд Уилсон • Опубликовано 6 ноября 2009 г. 19:24 • Инженерные блоги

Бетонный купол похож по форме и структуре на яйцо, которое всегда вызывало восхищение. Яйцо показывает нам, что относительно мягкий и слабый материал может быть использован для создания очень прочной структурной формы. Простая демонстрация, иллюстрирующая прочность яйца, была проведена с использованием деревянной доски размером 2 фута × 10 футов, поддерживаемой на одном конце жесткой опорой, а на другом конце — одним сваренным вкрутую яйцом. Четыре мешка с портландцементом были размещены на доске в центре пролета по одному, что в сумме дало 376 фунтов или 188 фунтов на одно яйцо. Скорлупа не треснула! Такова сила некоторых куполов.

Стоимость формирования купольных конструкций до недавнего времени всегда была серьезной проблемой. Благодаря использованию форм на воздушной опоре, таких как Airforms, используемых в строительстве монолитных куполов, теперь можно экономично возводить превосходные конструкции.

Webster определяет здание как « сооруженное сооружение, спроектированное так, чтобы стоять более или менее постоянно, занимающее участок земли, покрытое крышей и более или менее полностью огражденное стенами, и служащее жилым помещением, складом, фабрикой, приют для животных или другое полезное сооружение ».

Здания, которые мы рассматриваем более конкретно, будут включать дома, школы, церкви, складские помещения, промышленные и коммерческие здания и стадионы для спортивных мероприятий, таких как футбол, хоккей, баскетбол и бейсбол. Эти структуры обычно имеют некоторые основные требования, такие как следующие:

1. Экономика – Структура должна быть экономичной в строительстве и обслуживании.
2. Безопасность – Здания должны противостоять таким элементам, как огонь, ветер, сейсмические воздействия, вандализм и разрушение.
3. Эстетика и комфорт – Требования к складу или конюшне будут сильно отличаться от требований к дому или церкви.

1. Экономичный
Бетон является наиболее распространенным строительным материалом, используемым во всем мире, за ним следуют дерево, сталь и ряд различных материалов. Он оказался доступным и экономичным во многих местах. Однако для производства портландцемента, используемого для производства бетона, требуется много энергии. Итак, если мы используем бетон, мы должны использовать тип здания, для которого требуется минимальное количество материала, что, в свою очередь, требует минимального количества энергии для производства материала для строительства здания.

Недавно на полугодовом съезде Американского института бетона в Далласе, штат Техас, знаменитый П. Кумар Мехта, почетный профессор кафедры гражданского строительства Калифорнийского университета в Беркли, выступил с основным докладом, говоря о « Снижение воздействия бетона на окружающую среду». Он сказал: «Годовое производство цемента в мире, составляющее 1,6 миллиарда тонн, составляет около семи процентов глобального выброса углекислого газа в атмосферу. Портландцемент, основной гидравлический цемент, используемый сегодня, является не только одним из самых энергоемких строительных материалов, но и ответственен за большое количество парниковых газов».

Если мы будем строить бетонные здания с тонкой оболочкой, такие как купола, будет использоваться гораздо меньший объем строительных материалов. Это приведет к очень эффективному использованию строительных материалов и, следовательно, к снижению потребления энергии и загрязнения окружающей среды.

Поскольку здания используются, количество энергии, используемой для отопления и кондиционирования воздуха, может быть очень значительным. Предположим, что экономичное здание может быть построено таким образом, чтобы уменьшить среднее количество энергии, используемой для отопления и кондиционирования воздуха, на 50% или более. Примером такого здания является бетонный монолитный купол, построенный с использованием воздушной формы с пенополиуретаном между воздушной формой и бетоном.

Конкретный пример купольного дома диаметром 40 футов, высотой 19 футов, состоящего из двух этажей, общей площадью более 2000 квадратных футов, был построен в 1986 году в Спрингвилле, штат Юта. Купол Уилсона использовал природный газ для отопления, приготовления пищи и горячего водоснабжения, а счет за газ за январь, февраль и март 1987 года составлял 40, 35 и 30 долларов соответственно. Естественная эффективность 2-дюймового бетонного купола с 2-дюймовым пенополиуретаном обеспечила приятную летнюю жизнь без кондиционера. По сравнению с более традиционным каменным домом того же размера, с крышей из деревянных ферм, новый 9Газовая печь с КПД 8%, изоляция R30 на крыше и расположение в том же районе, средний счет за газ был вдвое больше, чем в купольном доме. Меньшая площадь поверхности и меньший объем купольного дома, в дополнение к повышенному значению R примерно R60, включая эффект массы бетона внутри пеноуретановой изоляции, приводят к очень значительной экономии энергии на протяжении всего срока службы здания. Техническое обслуживание и содержание бетонного здания, как правило, намного меньше, чем у более обычного деревянного каркасного здания.

2. Безопасность
Здания должны обеспечивать защиту от непогоды без чрезмерных затрат. Если вы живете в обычном деревянном доме с 1/2-дюймовым гипсокартоном внутри, 1/2-дюймовой фанерой снаружи с деревянными стойками и сайдингом или штукатуркой снаружи, вы живете в здании, которое защитит вас от ветра, дождя, снега и солнца. Отопление и кондиционирование воздуха стоят в два раза больше, чем энергия, используемая в большинстве домов с бетонным куполом. Внутренний огонь пробьет 1/2-дюймовый листовой камень примерно через 20 минут. В недавнем примере двухэтажного каркасного дома, описанного выше, посреди ночи загорелся дровяной камин, и его обитатели буквально спасались бегством. Пожарная часть прибыла в дом менее чем за 20 минут, чтобы потушить пожар, причинивший значительный ущерб интерьеру. Дом и его содержимое были бы полностью уничтожены еще через 20 минут.

Многие люди не понимают, насколько быстрый огонь уничтожает. Несколько лет назад в Грузии четыре единицы многоквартирного дома и около 25 автомобилей на соседней стоянке исчезли всего за несколько минут. Кто-то случайно опрокинул раскаленное барбекю. Огонь распространился по траве и за считанные секунды поразил виниловый сайдинг, покрывавший здания. Пять пожарных расчетов прибыли в течение семи минут, но спасти ни четыре постройки, ни автомобили им не удалось. Лучистое тепло от горящих зданий даже расплавило виниловый сайдинг в двух зданиях в 80 футах от них. Позже начальник пожарной охраны сказал, что если бы пожарные сидели на месте, они не смогли бы остановить этот огонь.

В 1967 году знаменитое чикагское здание McCormick Place Building — полностью стальная конструкция — сгорело. Сталь негорючая, но, вероятно, это один из худших материалов в случае пожара. Жар огня напрягает сталь, поэтому она не может нести нагрузку. не лопается и не трескается; просто падает. Чикаго заменил свое первоначальное стальное здание на железобетонную конструкцию.

Прайс, штат Юта, имеет муниципальный комплекс из четырех монолитных куполов: 90 ′ × 30 ′, трехэтажное офисное здание и три других купола, каждый из которых имеет размеры 130 ′ × 43 ′. Если бы в офисном здании случился пожар, что случилось бы с тремя другими куполами? Ничего! Огонь будет локализован; он никогда не выйдет наружу. Огонь может уничтожить все, что было внутри, но оболочка уцелеет.

Если пожар охватит монолитный купол снаружи, он может расплавить пенопласт, но бетон останется.

Ветры регулярно наносят значительный ущерб зданиям. Ураганы, такие как Эндрю во Флориде в 1992, которые полностью разрушили более 6000 домов и других зданий стоимостью от 25 до 30 миллиардов долларов, не редкость. Землетрясения, такие как землетрясение в Нортридже, штат Калифорния, в 1994 году, привели к финансовым потерям в размере более 20 миллиардов долларов. Интересно отметить, что продолжительность сильного движения в большинстве мест длилась всего от 10 до 15 секунд. 17 января 1995 года землетрясение в Кобе, Япония, вызвало большие разрушения и человеческие жертвы. Обрушение жилых домов стало самым большим фактором, повлиявшим на число жертв землетрясения: 5373 человека погибли; 34 568 раненых; 320,298 бездомных. Всего полностью обрушилось 82 105 зданий, еще 98 892 здания обрушились частично. Оценки ущерба превысили 100 миллиардов долларов США. Каждый год нам напоминают о разрушительной природе торнадо. Правительство США спонсировало значительные исследования и опубликовало публикации о методах, которые можно использовать для создания безопасной комнаты в вашем доме, которая может спасти вашу жизнь, если торнадо обрушится на ваш дом. Эти безопасные помещения обычно строятся с железобетонными стенами и крышами, армированной каменной кладкой, стальными листами в сочетании с толстой фанерой или их комбинациями, закрепленными таким образом, чтобы оставаться на месте, даже если дом разрушен.

Торнадо — это экстремальные условия, которые затрагивают небольшое количество зданий и людей, но очень разрушительны для тех, кто в них вовлечен. Торнадо подразделяются на несколько категорий, худшими из которых являются EF4 и EF5.

EF4 Разрушительный: разрушаются хорошо построенные дома; некоторые конструкции подняты с фундаментов и взорваны на некоторое расстояние; автомобили разлетаются на некоторое расстояние; крупный мусор попадает в воздух.

EF5 Невероятно: Крепкие каркасные дома поднимаются с фундамента; железобетонные конструкции повреждены; ракеты размером с автомобиль поднимаются в воздух; деревья полностью окорены.

Большинство монолитных куполов из железобетона легко проектируются, чтобы выдерживать землетрясения, ураганы и даже самые сильные торнадо и оставаться в одном и том же месте. Строить безопасный железобетонный дом, обеспечивающий безопасность во всех этих условиях, становится проще и экономичнее, используя монолитно-купольное здание, чем любой другой тип конструкции.

Монолитные купола обеспечивают большую прочность. Несколько лет назад группа в Колорадо построила небольшой купол диаметром около 60 футов, высотой 30 футов и толщиной 2 дюйма. В нем были окна, дверь и большой проем шириной около 40 футов с одной стороны. Через несколько лет использования, владельцы решили продать недвижимость. Но новый владелец не был заинтересован в сохранении купола, поэтому он нанял местного подрядчика, чтобы снять его. После осмотра купола подрядчик сказал, что может снять его менее чем за Однажды он решил использовать большой фронтальный погрузчик, чтобы поднять купол со стороны, противоположной его широкому входу. Он думал, что это приведет к обрушению купола, а затем бетон можно будет разбить и увезти. он на самом деле пробовал это, но это не сработало. Его тяжелое оборудование не могло поднять одну сторону купола. Затем подрядчик поднял свой кран с большим стальным разрушающим шаром, предназначенным для того, чтобы быстро разрушить купол. Это не сработало. Многочасовые удары по куполу сделали его похожим на гигантский кусок швейцарского сыра. т больше недели, чтобы снять купол.

Безопасность и душевное спокойствие идут рука об руку. Когда вы живете в здании, которое защищает вас от природных сил, вы чувствуете себя комфортно и непринужденно, когда дует ветер. Если вы живете в районе, где немногочисленные люди безжалостны, подлы и склонны грабить, воровать и пробивать дыры в домах, когда они едут по дороге, то железобетонный барьер также может принести мир в вашу душу. Дэвид Саут взял винтовку 30-06 и выстрелил в сторону монолитного купола толщиной 2 дюйма, но пробивания не было.

Большинство домов в этой стране имеют деревянную каркасную конструкцию с фанерой снаружи на деревянных стойках и гипсокартоном внутри. Некоторые стены облицованы кирпичом, но большинство покрыты штукатуркой или пленкой. Подумайте о том, чтобы пойти в местный хозяйственный магазин и купить инструмент для резки на батарейках или пилу на батарейках, чтобы проникнуть в дом через внешнюю стену. По моим оценкам, с помощью любого из этих простых инструментов отверстие, достаточно большое для входа, можно прорезать менее чем за одну минуту. В районах, где человеческий фактор представляет угрозу для безопасности вашего дома, нескольких замков и засовов на двери недостаточно для защиты вашего имущества. Старое утверждение о том, что замки предназначены только для честных людей, по-прежнему верно, но для того, чтобы проникнуть через два дюйма или более железобетона, потребуется гораздо больше времени и усилий.

3. Комфорт и эстетика
Комфорт – это домашний, интимный термин, который подразумевает придание бодрости, надежды и силы, а также уменьшение боли.

Люди, которые жили в Монолитных куполах, отмечают, что здесь было очень комфортно, то есть не было сквозняков, температура была стабильной, а расход топлива был экономичным. Они не беспокоились о буре, сильном снегопаде или внешнем шуме. Это было очень удобно.

Дом, спрятанный в горах или в глубинке, может показаться владельцу довольно простым, но очень эстетичным, отчасти потому, что он удобен и экономичен. Тот же самый дом, расположенный в центре внимания в густонаселенном жилом районе, состоящем из более традиционной постройки, может показаться нежелательным или даже некрасивым. Эстетики обычно рассматривают тип здания и то, как оно связано с окружающими условиями. Комфорт и эстетика не должны сильно увеличивать затраты. Красивое и функциональное бетонное купольное здание может обеспечить желаемую экономию, безопасность и комфорт легче, чем любая другая строительная система для некоторых мест.

Airforms может создавать необычные, уникальные формы, такие как купол в Колорадо, построенный в виде большой летающей тарелки. Вокруг формы было установлено круглое кольцо, которое удерживалось в конечном положении с помощью ряда тросов, прикрепленных к земле. Airform прибыл на место работы, был прикреплен к фундаменту и надут. Но потребовался целый день, прежде чем этот купол был готов для пенопласта, арматуры и бетона. Поэтому экипаж решил подождать до утра, чтобы начать пенообразование. Они ушли на ночь, не понимая, что внутри этого купола, возвышающегося над городом, все еще горит свет. На следующее утро, как только бригада приступила к строительству, прибыла полиция, за которой последовала длинная очередь горожан. Всю ночь местные жители наблюдали за этим сияющим куполом, похожим на летающую тарелку, но ни у кого не хватило смелости исследовать его до рассвета.

Здания строятся в соответствии с местными строительными нормами и правилами для благополучия и безопасности населения, и мы должны помнить, что строительные нормы и правила не предназначены для предотвращения повреждения зданий. Это нереально, учитывая силу возможных землетрясений, ураганов и торнадо. Скорее, цель состоит в том, чтобы здания сопротивлялись катастрофическим повреждениям и, таким образом, предотвращали смертельные случаи и серьезные травмы. Здания с бетонными куполами обеспечивают безопасность их жильцов лучше, чем большинство других зданий.

Тестирование Креносферы — Доктор Уилсон в лаборатории УБЯ тестирует кабельную систему для Креносферы.

Доктор и миссис Уилсон — доктор и миссис Уилсон на конференции по монолитным куполам 2002 года в Форт-Уэрте, штат Техас.

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Электронная почта:

Новый вид монолитного купольного дома Рэнди Саута

Карен и Рэнди Саут, их семерым сыновьям и двум дочерям нравится их монолитный купол с тех пор, как они впервые переехали в него в 1996. В конце концов, что могло не нравиться? Их купольный дом площадью почти 4000 квадратных футов украшает холм площадью 1260 акров с видом на красивую реку Снейк в Менане, штат Айдахо, и предоставляет им уникальную территорию для наблюдения и наслаждения дикой природой.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.

Что нужно знать о монолитном купольном доме перед покупкой!

Новинка! Вот обязательная, обязательная к прочтению электронная книга с практической информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.

Научитесь строить купол на семинаре строителей монолитных куполов весной 2023 г.

Вы когда-нибудь хотели построить монолитный купол? Пачкать руки, нанося пену, подвешивая сталь и набрызгивая торкрет-бетон? Хотите учиться у строителей куполов с многолетним опытом? Теперь у вас есть шанс. Приходите на весенний семинар строителей монолитных куполов 2023 года в апреле этого года и постройте настоящий монолитный купол.

Переходное кольцо Мембрана воздушной формы

Мембрана Transition Ring Airform представляет собой композитную воздушную конструкцию, используемую в качестве опалубки для строительства монолитного купола в виде кольца, также известного как кольцевой купол. Он изготовлен для надувания со стенкой ствола в форме цилиндра и купольной крышей. Для достижения этого результата на стыке между стеной и мембраной купола установлено стальное кольцо.

Централ-Сити открывает первый тренажерный зал Monolithic Dome в Небраске

Ранее в этом месяце в средней школе Централ-сити открылись новый спортзал и безопасная комната «Монолитный купол». Это первый тренажерный зал с монолитным куполом в штате Небраска. Стив Уайт из Nebraska.tv был там, чтобы освещать день открытых дверей.

Пляжный дом с монолитным куполом на продажу недалеко от Пенсаколы, Флорида

Монолитный купольный дом в Сильвершоре выставлен на продажу. Дом расположен на участке размером 290 на 130 футов на берегу Байу-Гранде в заливе Пенсакола с захватывающим видом на залив и Мексиканский залив. Дом находится прямо на воде с небольшим пляжем и причалом для лодок.

Канадская художница создает испанский дворик внутри своего монолитного купольного дома

Новости CTV недавно показали дом с монолитным куполом в Саскачеване, Канада. Тоня Верметт построила дом 18 лет назад, и это прекрасное место для жизни, но как художнице она так и не закончила работу над домом. На протяжении многих лет она рисовала фрески, виноградные лозы и текстуры на стенах, превращая дом в живое произведение искусства.

Больше новостей…

© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности

Монолитные бетонные конструкции и альтернативы – тенденции и решения в строительных технологиях

Одной из самых больших проблем в строительных технологиях сегодня является своевременное строительство высококачественных зданий с максимально возможными энергетическими и экономически эффективными решениями.

Но что мы подразумеваем под технологией строительства? Технология строительства – это весь рабочий процесс, связанный со строительной деятельностью, так называемое ноу-хау строительного процесса.

Помимо выбора правильной технологии, необходимо учитывать несколько аспектов:

• технические требования и параметры здания, такие как высота, несущая способность, тип грунта
• различные факторы стоимости, такие как технология, используемые материалы, затраты на оплату труда и другие непредвиденные расходы
• требования времени: здесь мы можем думать, например, о времени, необходимом для реализации выбранной технологии, к которому добавляется время строительных работ и других непредвиденных событий
• осуществимость строительства имеет основополагающее значение, здесь важно выбрать правильные инструменты и технологии для имеющегося опыта
• требования к оборудованию, например, какое оборудование следует арендовать во время рабочих процессов или какое имеется в наличии
• адекватная подготовка, какова практика профессионалов, какой у них опыт

При выборе техники нужно тщательно продумать структуру, инструменты и выбор материалов.

Важный вопрос: почему монолитные железобетонные конструкции преобладают в жилищном строительстве?

 Преимущества и недостатки монолитных конструкций

При возведении конструкции торговых центров, офисных зданий и многоэтажных домов часто используются монолитные железобетонные конструкции. В основном из-за того, что эта технология отличается низкими затратами на строительство и предсказуемостью, ее легче рассчитать с учетом ваших инвестиций, поэтому сюрпризов не будет. Его преимущество в том, что его можно сделать относительно быстро, в любой форме и не требует специальных инструментов. Одним из основных недостатков является то, что перед бетонированием железобетонных конструкций, изготовленных на месте, необходимо соорудить опалубку, которую необходимо демонтировать после возведения конструкции.

Альтернативы – какие еще технологии существуют?

• Композиты – Во многих областях, от аэронавтики до автомобильной промышленности, мы уже можем найти армированные волокном пластиковые композиты в строительной отрасли. Армирующим материалом может быть углерод, арамид или даже стекловолокно. В строительной отрасли, в основном, для замены стали и бетона, а в высокой архитектуре по сравнению с заменой стальных стержней в сборных каркасных стенах. Недостатком является то, что физико-механические свойства этих материалов чувствительны к колебаниям температуры; они могут быть склонны к деформации при более высоких температурах. Кроме того, в то время как бетон можно измельчать и использовать в процессе строительства дорог после сноса, пластик чрезвычайно загрязняет окружающую среду, и после разрушения образуется огромное количество отходов.

• 3D-печать — эта технология все еще очень молода и требует серьезной доработки, прежде чем ее можно будет использовать более широко. Его преимущество больше в областях, где требуется меньшее здание с уникальным сложным дизайном. В случае с массивными мостами или высокими зданиями применять его по-прежнему очень медленно и дорого.

• Легкие стальные конструкции – эта технология сейчас используется во всем мире в высотных зданиях. Его преимущество в том, что он обеспечивает прочную однородную структуру; он безотходный, так как все можно изготовить по точным размерам, и к нему можно подключить множество дополнительных систем облицовки крыш и стен. В Венгрии ее культура толком не развилась; его использование не получило распространения. Одной из основных причин этого является недостаточная теплоаккумулирующая способность конструкции.

• CLT-технология – кросс-клееный брус – в отличие от облегченной технологии, эти конструкции обладают теплоаккумулирующей способностью, тяжелее, устойчивее, но все же в пять раз легче бетона. Эта технология сухого строительства чрезвычайно быстра; по этой причине труд и его стоимость намного дешевле. Благодаря исключительно экологически чистой сухой конструкции нет необходимости в большом количестве контейнеров для отходов. Эта технология начинает распространяться все больше и больше.

Поскольку использование новых нераспространенных технологий сопряжено с риском значительного увеличения стоимости проекта, строительные компании, как правило, больше внимания уделяют экономичному строительству здания. Поэтому чаще всего мы используем монолитные железобетонные конструкции. Поскольку точно известны факторы затрат и результатов, они не требуют специальной подготовки специалистов и дорогостоящего оборудования.

Однако, если технология распространяется при правильном образовании, обучении правильной рабочей силы, новая технология станет более доступной при гораздо меньших затратах через 5-10 лет.

Роль DASHCOAR – что мы можем вам предложить?

Мы анализируем объекты и строительные материалы, включая внутреннюю структуру или геометрию поверхности, используя различные методы получения изображений. Мы консультируемся со строительными и архитектурными фирмами, чтобы помочь им применять правильные инновационные решения в своей повседневной работе, анализируя созданные ДАННЫЕ  для более эффективной и удовлетворительной рабочей среды. Мы способствуем построению и укреплению взаимовыгодных отношений между муниципальным и бизнес-сектором. Используйте анализ больших данных, чтобы стать частью цифровой трансформации вместе с нами!

 #dashcoar #construction #webuildwithdata #datascience #ctltechnology #3dprint

#projectoptimization

#innovatewithdata #steelstructures #monolithconcrete #alexandrakapitany

/2020.11.30/

Technical information — PFEIFER Hybridbeam

PFEIFER Hybridbeam® can использоваться в сочетании с плитами перекрытия заводского изготовления с полыми швеллерами во многих различных комбинациях в зависимости от требований статического расчета. Ниже приведены характерные сечения балок для основных вариантов:

• гибридная балка, равная высоте используемой многопустотной плиты,
• пустотелое перекрытие с конструкционным бетонным покрытием и соединительными скобами, встроенными в гибридную балку,
• продолжение арматуры с бетонным перекрытием над многопустотными плитами в случае балки выше опирающихся на нее многопустотных плит перекрытий,
• балка конструктивно ниже используемых плит перекрытий, а оставшееся пространство заполнено бетонным перекрытием до уровня верхней кромки перекрытия,
• балка гибридная, по конструктивным соображениям превышающая толщину применяемых многопустотных плит; опора для многопустотных плит, так называемая рельефная — на продольной опоре балки.

Различные типы сечений

Гибридная балка с многопустотными плитами одинаковой строительной высоты.

Гибридная балка в перекрытии из многопустотных плит той же высоты, что и балка. Структурный бетон над потолком. При толщине перекрытия бетона более 8 см возможно выставление соединительных хомутов из поперечного сечения балки.

Гибридная балка высотой, равной высоте плиты перекрытия, с бетонным покрытием и возможностью натяжения с верхним армированием плиты перекрытия (7 — изгибаемая арматура, 6 — ввертная арматура).

Гибридная балка со встроенной соединительной арматурой для бетонного покрытия, при условии, что плиты перекрытия выше 8 см от конструктивной высоты балки.

Гибридная балка с увеличенной опорой для плит перекрытия (опора адаптирована к заданной высоте многопустотной плиты).

1 — балка гибридная

Во многих решениях перекрытий сборные композитные плиты используются в качестве несущего элемента опалубки сборно-монолитной конструкции перекрытия. Стандартные композитные (ненапряженные) плиты производятся толщиной от 7 до 8 см сборной плиты и пролетом до ок. 9м. Такие перекрытия требуют дополнительной опоры с определенного пролета (определяемого статикой объекта) при монтаже и при созревании заливочного бетона. При использовании предварительно напряженных композитных плит толщина сборного элемента превышает 10 см, а пролеты этих плит достигают до 12 м. Для большинства предварительно напряженных сборных плит монтажная опора не предусмотрена, как для ненапряженных элементов.

Балка сборная в сочетании с однопролетным монолитным перекрытием на сборных плитах

Балка сборная с продолжением арматуры бетонного покрытия, заделанного в боковую поверхность балки

Гибридная балка, выступающая над верхней кромкой перекрытия

Приподнятая опора сборной панели

Подвесная опора сборной плиты для композитных перекрытий

1 — гибридная балка

Древесина снова используется в промышленных (и несущих) конструкциях зданий. Структурные свойства в сочетании с малым собственным весом делают древесину все более востребованным материалом в строительстве — не только в виде цельных профилей, но прежде всего в виде деревянных элементов в обработанном виде. Древесина в потолочных конструкциях часто сочетается с бетоном, что можно увидеть в композитных деревянных и бетонных конструкциях. Эти конструкции оптимально сочетают в себе физические свойства материалов с такой разной плотностью.

Гибридный бал с твердыми деревянными плитами

Гибридный бал гнутая или ввинчиваемая непрерывная арматура для армирования бетонного перекрытия

Гибридная балка со сборными композитными деревобетонными плитами

Гибридная балка с составными деревянными балками с бетонным покрытием на месте

1 — гибридная балка

В поисках эффективного сечения потолочной плиты проектировщики используют композитные бетонные перекрытия на листе с гофрированным или трапециевидным профилем. Благодаря сочетанию бетона и стали потолки наиболее эффективно сочетают в себе преимущества этих материалов. Эти потолки отвечают требованиям огнестойкости и создают соответствующий звуковой барьер между помещениями. Они позволяют передавать не только статические нагрузки, но и нагрузки с динамическими характеристиками. Эти потолки характеризуются совершенно низким показателем количества конструкций по отношению к его поверхности (эквивалент пустотелых плиточных полов).

Гибридная балка для составных плит перекрытий на профнастиле с одинаковой высотой плиты перекрытия чем плита перекрытия

1 — балка гибридная

При устройстве монолитных перекрытий — балка- плиты или так называемые полосы жесткости – с успехом могут применяться гибридные балки.
