Лотки железобетонные

В процессе возведения зданий каждый раз приходится прокладывать гидросооружения и коммуникации для нормального функционирования объекта. Для решения этой задачи в большинстве случаев применяются железобетонные лотки, которые обеспечивают быстрый и качественный отвод воды и обеспечивают долговечность систем труб и различных кабельных трасс.

Они изготавливаются из тяжелого высокопрочного бетона с армированной стальной арматурой класса A-lll или A-I. Кроме того, может применяться проволока класса Вр-I. Такая технология производства ЖБ-изделий, как вибропрессование, дает возможность выпускать лотки высокой прочности и износостойкости. Подобные конструкции легко выдерживают практически любые внешние агрессивные факторы, при этом не теряя своих свойств.

Водоотводные железобетонные лотки

Это — универсальные конструкции, которые используются для обеспечения быстрого и надежного отвода воды от всевозможных зданий и сооружений. Такие изделия необходимы на объектах различного масштаба. Их использование позволяет избегать воздействия негативных внешних факторов, таких как талая, техническая или дождевая вода.

Кабельные железобетонные лотки

Это — открытые конструкции, в которых предусмотрены дно и борта. В них укладываются всевозможные провода и кабели при возведении жилых или промышленных зданий. Производятся они согласно требованиям ГОСТ 23009-78, рабочей документации и техническим условиям.

Они не имеют достойной альтернативы. По этой причине их достаточно активно применяют в строительной отрасли.

Преимущества сотрудничества

Наша компания специализируется на выпуске и продаже высококачественных ЖБ-изделий. Ассортимент включает железобетонные лотки, предназначенные для различных целей, среди которых вы без труда подберете достойные конструкции, удовлетворяющие нужды вашего конкретного проекта.

Наша профессиональная команда ответственно подходит к процессу производства. На предприятии проводится контроль качества продукции. Такая политика позволяет нам выпускать продукцию высокого качества и полностью удовлетворять потребности рынка ЖБ-изделий.

Экранированный железобетонный лоток — Связьстройкомплект — Изделия для сетей кабельной связи

Лотки железобетонные ЛК

Наименование	длина	ширина	высота	масса
Железобетонные лотки ЛК 150. 300.150-5	1480	2980	1480	3,6
Железобетонные лотки ЛК 75.300.150-5	740	2980	1480	1,8
Железобетонные лотки ЛК 150.300.120-4	1480	2980	1180	3,15
Железобетонные лотки ЛК 75.300.120-4	740	2980	1180	1,33
Железобетонные лотки ЛК 300.240.120-3	2990	2380	1180	4,75
Железобетонные лотки ЛК 300.240.120-4	2990	2380	1180	4,75
Железобетонные лотки ЛК 300.240.120-5	2990	2380	1180	4,75
Железобетонные лотки ЛК 75.240.120-3	740	2380	1180	1,18
Железобетонные лотки ЛК 75.240.120-4	740	2380	1180	1,18
Железобетонные лотки ЛК 75.240.120-5	740	2380	1180	1,18
Железобетонные лотки ЛК 300. 210.120-3	2990	2080	1180	4,2
Железобетонные лотки ЛК 300.210.120-4	2990	2080	1180	4,2
Железобетонные лотки ЛК 300.210.120-5	2990	2080	1180	4,2
Железобетонные лотки ЛК 300.210.120-10	2990	2080	1180	4,2
Железобетонные лотки ЛК 75.210.120-3	740	2080	1180	1,05
Железобетонные лотки ЛК 75.210.120-4	740	2080	1180	1,05
Железобетонные лотки ЛК 75.210.120-5	740	2080	1180	1,05
Железобетонные лотки ЛК 75.210.120-10	740	2080	1180	1,05
Железобетонные лотки ЛК 300.210.90-3	2990	2080	880	3,5
Железобетонные лотки ЛК 300.210.90-4	2990	2080	880	3,5
Железобетонные лотки ЛК 75. 210.90-3	740	2080	880	0,9
Железобетонные лотки ЛК 75.210.90-4	740	2080	880	0,9
Железобетонные лотки ЛК 300.180.120-3	2990	1780	1180	3,85
Железобетонные лотки ЛК 300.180.120-4	2990	1780	1180	3,85
Железобетонные лотки ЛК 75.180.120-3	740	1780	1180	0,97
Железобетонные лотки ЛК 75.180.120-4	740	1780	1180	0,97
Железобетонные лотки ЛК 300.180.60-3	2990	1780	580	2,45
Железобетонные лотки ЛК 300.180.60-4	2990	1780	580	2,45
Железобетонные лотки ЛК 75.180.60-3	740	1780	580	0,63
Железобетонные лотки ЛК 75.180.60-4	740	1780	580	0,63
Железобетонные лотки ЛК 300. 180.90-10	2990	1780	880	2,9
Железобетонные лотки ЛК 300.180.90-9	2990	1780	880	2,9
Железобетонные лотки ЛК 300.180.90-6	2990	1780	880	2,9
Железобетонные лотки ЛК 300.180.90-5	2990	1780	880	2,9
Железобетонные лотки ЛК 300.180.90-4	2990	1780	880	2,9
Железобетонные лотки ЛК 300.180.90-3	2990	1780	880	2,9
Железобетонные лотки ЛК 75.180.90-10	740	1780	880	0,73
Железобетонные лотки ЛК 75.180.90-6	740	1780	880	0,73
Железобетонные лотки ЛК 75.180.90-5	740	1780	880	0,73
Железобетонные лотки ЛК 75.180.90-4	740	1780	880	0,73
Железобетонные лотки ЛК 75. 180.90-3	740	1780	880	0,73
Железобетонные лотки ЛК 300.150.120-3	2990	1480	1180	3,13
Железобетонные лотки ЛК 300.150.120-4	2990	1480	1180	3,13
Железобетонные лотки ЛК 75.150.120-4	740	1480	1180	0,78
Железобетонные лотки ЛК 300.150.90-3	2990	1480	880	2,5
Железобетонные лотки ЛК 300.150.90-6	2990	1480	880	2,5
Железобетонные лотки ЛК 300.150.90-11	2990	1480	880	2,5
Железобетонные лотки ЛК 300.150.90-10	2990	1480	880	2,5
Железобетонные лотки ЛК 300.150.90-8	2990	1480	880	2,5
Железобетонные лотки ЛК 75.150.90-3	740	1480	880	0,63
Железобетонные лотки ЛК 75. 150.90-6	740	1480	880	0,63
Железобетонные лотки ЛК 300.150.60-3	2990	1480	580	1,85
Железобетонные лотки ЛК 300.150.60-4	2990	1480	580	1,85
Железобетонные лотки ЛК 300.150.60-5	2990	1480	580	1,85
Железобетонные лотки ЛК 300.150.60-6	2990	1480	580	1,85
Железобетонные лотки ЛК 300.150.60-9	2990	1480	580	1,85
Железобетонные лотки ЛК 75.150.60-9	740	1480	580	0,45
Железобетонные лотки ЛК 75.150.60-3	740	1480	580	0,45
Железобетонные лотки ЛК 300.150.45-3	2990	1480	430	1,63
Железобетонные лотки ЛК 300.150.45-11	2990	1480	430	1,63
Железобетонные лотки ЛК 75. 150.45-3	740	1480	430	0,4
Железобетонные лотки ЛК 300.120.120-5	2990	1180	1180	2,7
Железобетонные лотки ЛК 300.120.120-4	2990	1180	1180	2,7
Железобетонные лотки ЛК 300.120.120-3	2990	1180	1180	2,7
Железобетонные лотки ЛК 300.120.120-2	2990	1180	1180	2,7
Железобетонные лотки ЛК 75.120.120-2	740	1180	1180	0,68
Железобетонные лотки ЛК 75.120.120-3	740	1180	1180	0,68
Железобетонные лотки ЛК 75.120.120-4	740	1180	1180	0,68
Железобетонные лотки ЛК 75.120.120-5	740	1180	1180	0,68
Железобетонные лотки ЛК 300.120.90-3	2990	1180	880	1,98
Железобетонные лотки ЛК 300. 120.90-4	2990	1180	880	1,98
Железобетонные лотки ЛК 300.120.90-6	2990	1180	880	1,98
Железобетонные лотки ЛК 75.120.90-6	740	1180	880	0,5
Железобетонные лотки ЛК 75.120.90-3	740	1180	880	0,5
Железобетонные лотки ЛК 75.120.90-4	740	1180	880	0,5
Железобетонные лотки ЛК 75.120.90-10	740	1180	880	0,5
Железобетонные лотки ЛК 75.120.90-8	740	1180	880	0,5
Железобетонные лотки ЛК 300.120.60-3	2990	1180	580	1,55
Железобетонные лотки ЛК 300.120.60-4	2990	1180	580	1,55
Железобетонные лотки ЛК 300.120.60-5	2990	1180	580	1,55
Железобетонные лотки ЛК 300. 120.60-8	2990	1180	580	1,55
Железобетонные лотки ЛК 300.120.60-10	2990	1180	580	1,55
Железобетонные лотки ЛК 75.120.60-8	740	1180	580	0,4
Железобетонные лотки ЛК 75.120.60-3	740	1180	580	0,4
Железобетонные лотки ЛК 75.120.60-4	740	1180	580	0,4
Железобетонные лотки ЛК 300.120.45-11	2990	1180	430	1,35
Железобетонные лотки ЛК 300.120.45-10	2990	1180	430	1,35
Железобетонные лотки ЛК 300.120.45-8	2990	1180	430	1,35
Железобетонные лотки ЛК 300.120.45-3	2990	1180	430	1,35
Железобетонные лотки ЛК 75.120.45-11	740	1180	430	0,34
Железобетонные лотки ЛК 75. 120.45-3	740	1180	430	0,34
Железобетонные лотки ЛК 300.90.90-3	2990	880	880	1,7
Железобетонные лотки ЛК 300.90.90-4	2990	880	880	1,7
Железобетонные лотки ЛК 300.90.90-5	2990	880	880	1,7
Железобетонные лотки ЛК 300.90.90-6	2990	880	880	1,7
Железобетонные лотки ЛК 75.90.90-4	740	880	880	0,43
Железобетонные лотки ЛК 75.90.90-5	740	880	880	0,43
Железобетонные лотки ЛК 75.90.90-6	740	880	880	0,43
Железобетонные лотки ЛК 300.90.60-4	2990	880	580	1,13
Железобетонные лотки ЛК 300.90.60-3	2990	880	580	1,13
Железобетонные лотки ЛК 75. 90.60-4	740	880	580	0,28
Железобетонные лотки ЛК 75.90.60-3	740	880	580	0,28
Железобетонные лотки ЛК 300.90.45-3	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-4	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-5	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-6	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-8	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-9	2990	880	430	0,9
Железобетонные лотки ЛК 300.90.45-10	2990	880	430	0,9
Железобетонные лотки ЛК 75.90.45-3	740	880	430	0,23
Железобетонные лотки ЛК 75. 90.45-4	740	880	430	0,23
Железобетонные лотки ЛК 75.90.45-5	740	880	430	0,23
Железобетонные лотки ЛК 75.90.45-6	740	880	430	0,23
Железобетонные лотки ЛК 75.90.45-8	740	880	430	0,23
Железобетонные лотки ЛК 75.90.45-9	740	880	430	0,23
Железобетонные лотки ЛК 75.90.45-10	740	880	430	0,23
Железобетонные лотки ЛК 300.60.90-3	2990	580	880	1,48
Железобетонные лотки ЛК 300.60.90-4	2990	580	880	1,48
Железобетонные лотки ЛК 300.60.90-2	2990	580	880	1,48
Железобетонные лотки ЛК 300.60.60-2	2990	580	580	0,88
Железобетонные лотки ЛК 300. 60.60-3	2990	580	580	0,88
Железобетонные лотки ЛК 300.60.60-4	2990	580	580	0,88
Железобетонные лотки ЛК 75.60.60-3	740	580	580	0,23
Железобетонные лотки ЛК 75.60.60-4	740	580	580	0,23
Железобетонные лотки ЛК 300.60.45-2	2990	580	430	0,68
Железобетонные лотки ЛК 300.60.45-3	2990	580	430	0,68
Железобетонные лотки ЛК 75.60.45-3	740	580	430	0,18
Железобетонные лотки ЛК 75.60.45-2	740	580	430	0,18
Железобетонные лотки ЛК 300.60.30-2	2990	580	280	0,53
Железобетонные лотки ЛК 300.45.60-2	2990	430	580	0,8
Железобетонные лотки ЛК 300. 45.60-3	2990	430	580	0,8
Железобетонные лотки ЛК 300.45.60-4	2990	430	580	0,8
Железобетонные лотки ЛК 75.45.60-2	740	430	580	0,2
Железобетонные лотки ЛК 75.45.60-3	740	430	580	0,2
Железобетонные лотки ЛК 75.45.60-4	740	430	580	0,2
Железобетонные лотки ЛК 300.45.45-1	2990	430	430	0,6
Железобетонные лотки ЛК 75.45.45-1	740	430	430	0,15
Железобетонные лотки ЛК 300.45.30-1	2990	430	280	0,45
Железобетонные лотки ЛК 300.300.150-5	2990	2980	1480	7,2
Железобетонные лотки ЛК 300.300.120-4	2990	2980	1180	6,28
Железобетонные лотки ЛК 300. 360.150-1	2990	3580	1480	8,5
Железобетонные лотки ЛК 300,360120-1	1220	3580	1180	7,58

Железобетонные лотки и плиты покрытия

При строительстве трубопроводов и систем коммуникации различного назначения необходимо предусматривать их защиту и изоляцию от внешних разрушающих воздействий окружающей среды.

Кроме этого они выполняют и другие функции. Например, отвод или пропуск воды как холодной, так и горячей.

Железобетонные лотки могут устанавливаться на открытых участках и в помещениях.

Конструктивно выделяют железобетонные лотки прямоугольные и с параболической формой сечения.

Благодаря этому скрытые внутри лотка системы защищены, а проходимые по ним жидкости не выходят из русла. Открытая часть лотка накрывается плитой перекрытия каналов, что позволяет обеспечить быстрый доступ к нужному участку во время обслуживания или ремонта системы.

По способу монтажа железобетонные лотки могут устанавливаться на сваях или стойках (ЛР) или укладываться в грунт (ЛРГ).

Технические характеристики

Железобетонные лотки

Плиты покрытия теплотрасс

По функциональному назначению их можно разделить на несколько видов.

1. Лотки железобетонные водоотводные

Без них не обходится возведение гидротехнических сооружений, которые выполняют функцию отвода ливневых, грунтовых и технических вод от промышленных и жилых зон, автомобильных дорог и железнодорожных путей, грузовых терминалов и др.

Поэтому здесь выделяют:

• дренажные железобетонные лотки. Их используют в качестве основного элемента водоотвода при линейном дренаже. Дренажные системы устраиваются как на частных строительных площадках и объектах, так и на территории производственных предприятий;

• ливневые железобетонные лотки. Применяются для отвода дождевых потоков воды, чтобы при накоплении они не разрушали покрытия дорог, фундаменты и пр.;

• железобетонные лотки канализации – обязательные элементы при устройстве канализационной системы;

• водопропускные железобетонные лотки и др.

2. Лотки железобетонные для теплотрассы

Они применяются в строительстве сетей теплоснабжения при устройстве каналов.

Между трубой, по которой движется теплоноситель, и стенками лотка, в который труба помещается, образовывается воздушная прослойка, служащая прекрасным теплоизолятором.

С помощью определенных смесей и примесей достигается требуемая герметичность и водонепроницаемость.

Кроме того, железобетонные лотки для теплотрасс защищают трубопровод от коррозии и механических повреждений.

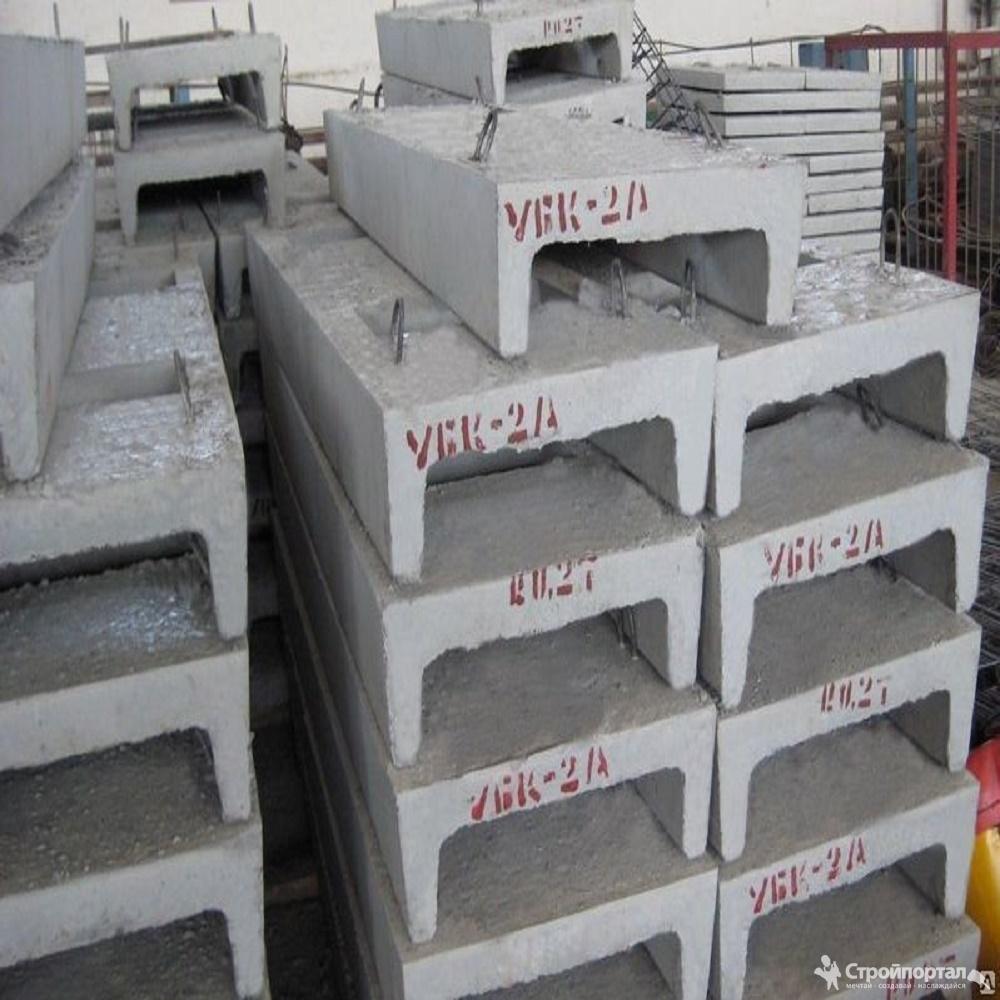

3. Кабельные железобетонные лотки (УБК)

При устройстве электроснабжения посредством проведения кабеля в земле в определенных условиях применяют кабельные железобетонные лотки. Они монтируются сразу с закладными деталями, жестко закрепленными на стенках лотка.

По ним прокладывают электрический кабель. Все эти меры позволяют обеспечить электрическую сеть защитой от агрессивных воздействий внешней среды и проникновения влаги.

Характеристики железобетонных лотков

Размеры железобетонных лотков и технологические особенности зависят от их назначения и типа и могут быть очень различными.

В качестве производственного процесса для изготовления лотков применяют вибропрессование, благодаря которому избавляются от пустот в бетонной смеси и достигают равномерной структуры без открытых участков арматуры.

В производстве железобетонных лотков ГОСТ 13015 устанавливает определенные требования по качеству используемого материала, технологическому процессу и др.

Лотки ЖБИ изготавливаются из стального армированного каркаса (А-1 или Вр-1) и тяжелого бетона (М300). При этом в соответствии с нормативными требованиями слой бетона на арматуре должен быть толщиной 15 мм и более.

Обширной популярности применения способствуют технические характеристики железобетонных лотков:

• высокая механическая прочность;

• повышенная несущая способность;

• устойчивость к низким и высоким температурам;

• устойчивость к воздействию коррозии, активных химических веществ, влаги.

Именно благодаря таким показателям лотки удачно применяются в сложных гидрогеологических условиях, в местах повышенной сейсмической активности, оцениваемой до 9 баллов.

При правильном соблюдении требований производства, установки и эксплуатации железобетонные лотки служат на протяжении 100 лет и более.

Цены железобетонных лотков

От определенного назначения, габаритных размеров и конструкции зависит и цена железобетонных лотков.

Однозначно можно сказать, что несложная технология в сочетании с применением достаточно простых и недорогостоящих материалов приводит к невысокой стоимости данных строительных элементов.

Железобетон всегда отличался высокими эксплуатационными характеристиками и демократичностью в цене, поэтому и заслужил такую популярность в различных сферах строительства.

ООО «Профизол» готово предложить купить железобетонные лотки от надежного и проверенного производителя, соблюдающего все требования нормативных документов, регламентирующих производство и качество продукции.

Заказывайте прайс-лист или обратный звонок, и мы поможем определиться с конструкцией и стоимостью железобетонных лотков гарантированного качества ГОСТ.

Армированный цементный бетон (R.C.C.) | Гражданское строительство

Бетон хорошо сопротивляется сжатию, но очень слабо сопротивляется растяжению. Следовательно, армирование обеспечивается в бетоне везде, где ожидается растягивающее напряжение. Лучшая арматура — это сталь, так как прочность на разрыв у стали довольно высока, а связь между сталью и бетоном хорошая. Поскольку модуль упругости стали высок, при одинаковом растяжении сила сопротивления стали выше, чем у бетона.
Однако в зоне растяжения волосяные трещины в бетоне неизбежны.Усиление обычно выполняется в виде стержней из мягкой стали или ребристой стали диаметром от 6 до 32 мм. Арматурный каркас подготавливается в соответствии с требованиями проекта, сохраняется в опалубке, а затем заливается зеленый бетон. После застывания бетона опалубку снимают. Комбинированный материал из стали и бетона теперь называется R.C.C. действует как структурный элемент и может очень хорошо противостоять растягивающим и сжимающим напряжениям.

Свойства R.C.C. / Требование хорошего RCC

1.Он должен быть способен выдерживать ожидаемые силы растяжения, сжатия, изгиба и сдвига.
2. Он не должен проявлять чрезмерного прогиба и портить требования к пригодности к эксплуатации.
3. Арматура должна иметь соответствующее покрытие для предотвращения коррозии.
4. Растрескивание волос должно быть в допустимых пределах.
5. Это хороший огнестойкий материал.
6. Когда он свежий, ему можно придать любую форму и размер.
7. Прочность очень хорошая.
8. R.C.C. конструкция может быть рассчитана на любую нагрузку.

Использование R.C.C.

Это широко используемый строительный материал. Некоторые из его важных применений перечислены ниже:
1. R.C.C. используется как структурный элемент, общие структурные элементы в здании, где
R.C.C. используются:
(a) Опоры (b) Колонны
(c) Балки и перемычки (d) Chejjas, крыши и плиты.
(д) Лестница.
2. R.C.C. используется для строительства складских сооружений, таких как
(a) Резервуары для воды (b) Плотины
(c) Контейнеры (d) Силосы и бункеры.
3. Он используется для строительства больших сооружений, таких как
(a) Мосты (b) Подпорные стены
(c) Доки и гавани (d) Подводные сооружения.
4. Используется для предварительного литья.
(a) Железнодорожные шпалы (b) Электрические опоры
5. R.C.C. используется для строительства высоких сооружений, таких как
(а) Многоэтажные здания (б) Дымоходы
(в) Башни.
6. Используется для мощения
(a) Дороги (b) Аэропорты.
7. R.C.C. используется при строительстве атомных станций для предотвращения опасности радиации.Для этого R.C.C. построенные стены имеют толщину от 1,5 м до 2,0 м.

Катодная защита стали в бетоне

Однако при нанесении покрытий, выполненных в 1990-х годах в США, начальная прочность сцепления цинка с бетоном в среднем составляла более 2 МПа. 10 лет спустя прочность облигации все еще составляла в среднем 0,8 МПа. Прочность сцепления измеряется путем прикрепления металлических тележек с помощью прочного клея к напыляемому покрытию и вытягивания тележки перпендикулярно поверхности. Связка цинка с бетоном необходима для долговечности анода.Для достижения идеальной прочности сцепления бетонная поверхность должна быть чистой и сухой, а микроклимат в рабочей зоне должен тщательно контролироваться. Требуется идеальная температура от 10 ° C до 32 ° C и влажность от 20% до 60%.

Процесс напыления цинка на основание обеспечивает хороший, ровный путь соединения между покрытием и арматурой через бетон. Перед напылением металла поврежденные участки бетона необходимо отремонтировать с поврежденной арматурой, которую также отремонтировать или заменить.Поверхность необходимо очистить, предварительно удалив брызги бетона, почву и другие органические вещества жесткой щеткой. Масла и жир необходимо удалить с помощью моющих средств, а затем вымыть. Непосредственно перед напылением металла поверхность необходимо подвергнуть легкой пескоструйной очистке при максимальном давлении 6 бар, чтобы удалить остатки грязи с поверхности и обеспечить надежный ключ для сцепления покрытия. Затем покрытие наносится с помощью системы Metallisation Arc140, Arc701 или Arc170, в зависимости от размера и доступности конструкции.Исторически сложилось так, что на установках в США типичная прочность сцепления составляет от 1 до 3 МПа для цинка, а толщина покрытия составляет от 300 до 500 микрон.

Затраты на нанесение металлических напыленных покрытий на большие бетонные конструкции не являются незначительными, особенно когда многие конструкции труднодоступны, такие как мосты. Во многих случаях необходимо изготовить специальные кожухи, чтобы удерживать зону взрыва и распыления металла. Эти кожухи используются не только для защиты окружающей среды, но и для создания подходящих условий окружающей среды для распыления.Однако долгосрочные преимущества могут сделать процесс чрезвычайно коммерчески привлекательным. При правильном выполнении и в зависимости от нанесенного покрытия процесс может обеспечить защиту от коррозии на срок до 20 лет, прежде чем потребуется следующее значительное обслуживание. Предлагаемая защита может значительно продлить срок службы конструкции, а также предотвратить дорогостоящие аварии из-за падения секций с трещинами с конструкции. После нанесения покрытие требует минимального ухода. При необходимости в эстетических целях цинковые покрытия также могут быть окрашены.

Недавно разработанный сплав алюминия, цинка и индия использовался в небольшом количестве приложений. Этот материал более активен, чем цинк, и, как утверждается, не требует подаваемого тока для обеспечения адекватного уровня защиты от коррозии.

Single Wythe: железобетонный блок

Получайте техническую информацию на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать важную техническую информацию по различным темам кладки.

Нет, спасибо

Эта эффективная и экономичная система кладки позволяет одному слою бетонного блока служить структурой и открытой поверхностью стены.

Рекомендуемые типы зданий

Преимущества

• Одностенный слой обеспечивает структуру, отделку внешней поверхности и (в некоторых проектах) отделку внутренней поверхности
• Самый экономичный тип стены
• Прочный, изначально огнестойкий с огнестойкостью до 4 часа
• Отличный выбор для внутренних перегородок, где важны снижение шума, противопожарная изоляция и долговечность: офисы, школы, отели

Особые соображения

• Отсутствие дренажной полости — может быть трудно сделать водонепроницаемые без покрытия снаружи стена лицо.
• Не используйте изоляцию из войлока за одинарной стеной. Вода может протекать через стену, а мокрые войлоки не имеют изолирующих свойств или не имеют практически никакого значения. Используйте жесткую изоляционную плиту, которая может выдерживать случайную влажность.
• Соблюдайте осторожность при использовании этой системы стен в климате с количеством осадков выше среднего.

Определение и допущения

Единицы : Легкий простой серый бетонный блок (CMU), 8 дюймов x 8 дюймов x 16 дюймов (ном.)

Армирование : Вертикальная арматура №6 на расстоянии 32 дюймов по центру, соединенная арматура 9-го калибра при 16 ”ост. (каждый второй курс)

гидроизоляция : гидроизоляция основания и слезы

Раствор : тип N, портландцемент / известь, простой серый

Швы : вогнутые

Региональные различия

• Дизайнеры из Тихоокеанского региона Northwest научились эффективно использовать однопроходные бетонные стены для торговых центров, ресторанов, отелей, школ, пожарных и полицейских участков. В этих случаях непрозрачное эластомерное покрытие используется для создания атмосферного барьера на внешней стороне стены. (См. Институт масонства Орегона: www.mioctio.org)
• Во многих областях на западе США есть хорошие местные источники легкого заполнителя, и использование легких бетонных блоков (CMU) является нормой. В других частях страны более распространены блоки среднего и нормального веса.
• Несущие кладочные стены в зонах с высоким сейсмическим риском должны иметь дополнительные горизонтальные связующие балки, чтобы выдерживать сейсмические нагрузки.Узнайте у своего инженера-строителя, что требуется в вашем регионе.
• Использование армированных связующих балок может заменить необходимость в армировании швов в бетонных стенах. Поймите, что какая-то форма горизонтального армирования требуется во всех конструкциях бетонной кладки, включая облицовку.
• Раствор типа S требуется для зон с высоким сейсмическим риском: проконсультируйтесь с инженером-строителем, чтобы определить, что требуется для вашего региона.

Степень огнестойкости (часы)

CMU без заливки : 2 часа

Заливка на 32 дюйма по центру : 3 часа

CMU с полной заливкой : 4 часа

Класс передачи звука (дБ)

Без заделки : 46,2

Заливаемый 32 дюйма : 49,5

Полностью залитый : 56,3

STC = (вес стены) ^0,223 x21,5

Вес стены (фунт / кв.футов)

Незамещенные : 31 фунт / кв. футов

Залитый 32 «: 42 фунта / кв. фут

Полностью залитый цемент : 75 фунтов / кв. фут

Энергетический рейтинг

R-значение : 2,3 (см. примечание)

Расчет :

Наклоните изоляцию на : -значение от 2.3 до 4.65. Если вам нужно большее значение R, добавьте решетку и жесткую изоляцию на внутреннюю поверхность стены.

Зеленый / рейтинг LEED

Советы по дизайну

• Добавьте слой жесткой изоляции на внутреннюю поверхность стены в качестве барьера для влаги и обеспечения дополнительного значения R.При необходимости используйте гидроизоляционные и сливные отверстия.
• Необходимо уделять особое внимание управлению влажностью.

Чтобы сделать стены более устойчивыми к атмосферным воздействиям, учитывайте следующее: :

• Максимальное сопротивление проникновению дождя достигается при использовании непрозрачного эластомерного покрытия. Во влажном климате легкие устройства не должны подвергаться воздействию погодных условий, их следует покрыть непрозрачным покрытием.
• Устройства среднего веса, изготовленные со встроенными водоотталкивающими добавками, лучше всего подходят для создания влагостойкой системы.Эта система также должна включать водоотталкивающую добавку, используемую в строительном растворе, а также высококачественный, глубоко проникающий, дышащий водоотталкивающий материал, наносимый на внешнюю поверхность стены.
• Избегайте использования блоков с высокой проницаемостью, таких как разделенная поверхность, шлифованная поверхность и легкие блоки, в которых используется пемза. Эти типы блоков очень трудно защитить с помощью водоотталкивающих средств, наносимых распылением. Непрозрачное эластомерное покрытие может использоваться для защиты этих типов устройств от атмосферных воздействий.
• Для получения цветовых вариаций используйте белый портландцемент или мраморную крошку, а не пемзу, которая очень пористая и впитывающая.
• Используйте хорошие подоконники и качественные заглушки, чтобы минимизировать проникновение влаги.
• Не забудьте спроектировать гидроизоляцию и плач у основания стен, над проемами, связующими балками и другими элементами, которые могут собирать воду внутри стены. В зонах повышенной сейсмичности, где стены укреплены и залиты цементным раствором, использование внутренней гидроизоляции стены нецелесообразно.
• Или рассмотрите возможность полного заполнения всех ячеек раствором для создания системы барьерных стен.
• Не забудьте включить обычные компенсаторы и усиление горизонтальных швов, чтобы минимизировать усадочные трещины.
• Средства для отведения строительного раствора, размещенные в стыках основания над гидроизоляцией, могут помочь предотвратить высыхание остатков раствора.

Советы по строительству

• Не очищайте стены методами пескоструйной обработки, которые имеют тенденцию открывать структуру пор на поверхности блока.
• Используйте полнолицевую подстилку и строительный раствор с высокой водоудерживающей способностью, чтобы избежать растрескивания в результате усадки на стыках раствора.

7 видов строительных дефектов в железобетонных конструкциях

Бетон, как известно, очень универсальный и надежный материал, но некоторые строительные ошибки и небрежность при строительстве могут привести к развитию дефектов в бетонной конструкции.Эти дефекты в бетонных конструкциях могут возникать из-за плохой практики строительства, плохого контроля качества или из-за плохого проектирования и детализации.

Распространенными типами дефектов в бетонных конструкциях являются ячеистые конструкции, нарушение формы или несоосность опалубки, погрешности размеров, каменные карманы и ошибки отделки.

1. Сотовидные и каменные карманы

Ячеистые соты и каменные карманы появляются на бетонной поверхности там, где остаются пустоты из-за того, что цементный раствор не заполняет пространства вокруг крупных заполнителей и между ними.

Причины образования сотов и каменных карманов связаны с плохим контролем качества во время смешивания; транспортировка; или укладка бетона, недостаточное или чрезмерное уплотнение бетона, недостаточное расстояние между стержнями, низкое содержание цемента или неправильный состав смеси.

Ячеистые соты и каменные карманы могут снизить срок службы, так как они подвергают арматуру воздействию окружающей среды, что может снизить прочность бетонных секций.

Если эти дефекты незначительны, их можно исправить с помощью цементного раствора сразу после снятия опалубки.Если ремонтные работы откладываются более чем на 24 часа, следует заменить бетон на эпоксидной основе.

2. Дефекты из-за неправильной установки опалубки

Ошибки при установке опалубки включают несоосность, перемещение, потерю опоры, разрушение форм, что может привести к растрескиванию и разрушению конструкции.

Трещины оседания образуются из-за осадки бетона, вызванной потерей опоры во время строительства. Несоответствующая опора опалубки и преждевременное снятие опалубки являются основными причинами потери опоры во время строительства.

Дефекты, возникшие из-за ошибок при установке опалубки, можно устранить с помощью шлифования поверхности, чтобы сохранить вертикальность конструкции, если ошибка незначительная. В случае серьезной ошибки бетонный элемент должен быть отремонтирован путем удаления бетона в дефектной области и последующего восстановления этой части элемента конструкции с использованием подходящих методов.

3. Дефекты из-за конкретных ошибок размеров

Ошибки в размерах в бетонных конструкциях возникают либо из-за плохого центрирования элемента конструкции, либо из-за отклонения от спецификаций.В этом случае структурный элемент может использоваться, если он подходит для предполагаемого назначения конструкции, или может быть реконструирован, если его недостаточно.

4. Дефекты из-за ошибок отделки

Ошибки отделки бетонных конструкций могут включать чрезмерную отделку бетонной поверхности или добавление воды или цемента к поверхности во время отделки бетона. Это приводит к пористой поверхности, которая делает бетон проницаемым, что приводит к менее прочному бетону.

Плохая отделка бетона приводит к отслаиванию бетона от поверхности в начале срока их службы. Ремонт скола предполагает удаление дефектных бетон и замена бетоном на эпоксидной связке.

5. Усадочные трещины

Образование усадочных трещин в бетонных конструкциях происходит из-за испарения воды из бетонной смеси. Серьезность этой проблемы зависит от количества воды в бетоне (с увеличением количества воды увеличивается количество усадочных трещин), погодных условий и режима отверждения.

Эту проблему можно решить, выбрав подходящий режим отверждения и добавив в бетонную смесь подходящее количество воды.

Круглые и квадратные бетонные колонны, внешне ограниченные композитом из углепластика: экспериментальные исследования и модели эффективной прочности

6.1.1. Прочность на сжатие бетона из стеклопластика

Были разработаны различные модели удержания бетона из стеклопластика. Большинство этих моделей выполнено на испытаниях образцов простого бетона.В литературе сообщается об ограниченном количестве испытаний на осевую прочность на сжатие и деформацию железобетонных образцов, ограниченных FRP. Большинство существующих моделей прочности для бетона с FRP приняли концепцию Richart et al. (1929) [22], в котором прочность при разрушении для бетона, ограниченного гидростатическим давлением жидкости, принимает следующую форму:

f’cc = f’co + k1.flE4

Где f ‘ _cc и f ‘ _co — это прочность на сжатие замкнутого и неограниченного бетона соответственно, f _l — боковое удерживающее давление и k ₁ — коэффициент эффективности удержания.Применяя свою модель к стальному бетону, Richart et al. (1929) [22] предположили, что k ₁ является константой, равной 4,1. Тем не менее, несколько исследований показали, что существующие модели для осевой прочности на сжатие стального бетона являются неконсервативными и не могут использоваться для бетона с FRP (см .: [6,21,23-27]; среди других). Многие авторы выдвинули в отношении моделей удержания на основе стали возражение, что они не учитывают глубокую разницу в поведении деформации при одноосном растяжении между сталью и FRP.По словам этих авторов, хотя предположение о постоянном ограничивающем давлении все еще реалистично в случае удержания стали в фазе текучести, оно не может быть распространено на материалы FRP, которые не проявляют никакой текучести и поэтому наносят на бетонный сердечник непрерывно увеличивающийся внутрь давление. Тем не менее, ряд моделей прочности был предложен специально для бетона из стеклопластика, в которых используется уравнение (4) с модифицированными выражениями для k ₁ (например, [6,7,23-25,27-36]).Большинство этих моделей использовали постоянное значение для k ₁ (от 2 до 3,5), что указывает на то, что экспериментальные данные, доступные в литературе, показывают линейную зависимость между прочностью ограниченного бетона f ‘ _cc и боковое ограничивающее давление f _l ([7,29,31-37]). Другие исследователи выразили k ₁ в нелинейной форме через f _l / f ‘ _co или f _l [6,23-25,27 , 28,30].

Окружная деформация разрушения FRP

Согласно полученным результатам испытаний, цилиндр выходит из строя до того, как FRP достигает предельной деформации ε _fu . Таким образом, разрушение происходит преждевременно, и окружная деформация разрушения была ниже, чем предельная деформация, полученная при стандартных испытаниях на растяжение композитного FRP. Это явление значительно влияет на точность существующих моделей для бетона из стеклопластика.Ссылаясь на Таблицу 3, например, разрыв низкопрочного цилиндра IRCC.2.3L соответствовал максимальному удлинению композита (окружная деформация разрушения) ε _{ч, разрыва} 12,42 ‰, что ниже, чем предельная деформация композита ε _fu (14 ‰), поскольку составляет около 88% от него. Это снижение деформации композитов FRP может быть связано с несколькими причинами, о которых сообщается в соответствующей литературе [6,33,38]:

— Изогнутая форма композитной оболочки или смещение волокон может снизить осевую прочность FRP;

— Бетон, близкий к разрушению, имеет внутренние трещины, что приводит к неоднородным деформациям.Из-за этих неоднородных деформаций и высоких нагрузок на бетон с трещинами в арматуре из стеклопластика могут возникать локальные концентрации напряжений.

Таблица 3.

Средние коэффициенты деформации разрыва кольца (круглые образцы)

Эффективный коэффициент деформации FRP

В существующих моделях бетона с замкнутым FRP Обычно предполагается, что FRP разрывается, когда кольцевое напряжение в оболочке FRP достигает предела прочности на разрыв в результате любого из испытаний плоского образца, которое в данном документе называется пределом прочности на разрыв материала FRP.Это предположение является основой для расчета максимального ограничивающего давления f _l (ограничивающее давление, достигаемое при разрыве FRP), определяемого уравнением (1). Степень удержания образца из стеклопластика определяется как отношение максимального ограничивающего давления к прочности неограниченного бетона ( f _l / f ’ _co ).

Однако экспериментальные результаты показывают, что прочность на разрыв материала FRP не была достигнута при разрыве FRP в бетоне с ограниченным FRP.В таблице 4 представлены средние отношения между измеренной окружной деформацией при разрыве FRP ( ε _{ч, разрыв} ) и предельной деформацией растяжения материала FRP ( ε _fu ). Видно, что, когда все круглые образцы настоящего исследования рассматриваются вместе, среднее отношение ( ε _{ч, rup} / ε _fu ) имеет значение, близкое к 0,73 и относящееся к к, в данной статье, как эффективный коэффициент деформации FRP η .Таким образом, максимальное ограничивающее давление, определяемое уравнением (1), можно рассматривать как номинальное значение. Эффективное максимальное боковое ограничивающее давление определяется по формуле:

fl, eff = 2tfrpEfrpεh, rupd = 2tfrpEfrpηεfud = ηflE5

Таблица 3 показывает, что предположение о разрыве FRP, когда напряжение в оболочке достигает прочности на разрыв материала FRP, неверно для бетон, ограниченный обертками FRP.

Предлагаемое уравнение

Предлагается простое уравнение для прогнозирования максимальной прочности замкнутого FRP бетона с различной неограниченной прочностью на основе регрессии данных испытаний, представленных в таблице 4.На рисунке 12 показано соотношение между фактическим коэффициентом удержания f _{l, eff} / f ‘ _co и коэффициентом усиления f’ _cc / f ‘ _co для цилиндров испытательной серии. Можно видеть, что коэффициент усиления пропорционален объемному соотношению и прочности FRP (с точки зрения эффективного бокового ограничивающего давления f _{л, eff} ) и обратно пропорционален прочности неограниченного бетона.Следовательно, связь может быть аппроксимирована линейной функцией. Линию тренда этих данных испытаний можно точно аппроксимировать с помощью следующего уравнения:

f’ccf’co = 1 + 2,20fl, efff’coE6

Используя коэффициент понижения η 0,73 с заменой f _{l, eff} на f _l в уравнение (6) предельная осевая прочность на сжатие бетона из стеклопластика принимает форму:

f’ccf’co = 1 + 1.60flf’coE7

Рисунок 13 представляет собой график зависимости коэффициента упрочнения f ‘ _cc / f’ _co от коэффициента удержания f _{l / f co} . Линия тренда на этом рисунке показывает гораздо больший средний коэффициент эффективности локализации k ₁ . Это можно объяснить действием эффективного бокового ограничивающего давления.

Таблица 4.

Данные и результаты для цилиндров с оберткой из углепластика

Рисунок 12.

Коэффициент усиления по сравнению с фактическим коэффициентом удержания 9

Коэффициент усиления в зависимости от коэффициента удержания

6.1.2. Осевая деформация бетона из стеклопластика

Раннее исследование показало, что для стального замкнутого бетона осевая деформация сжатия ε _куб.см при пиковом осевом напряжении может быть связана с боковым ограничивающим давлением [22] с помощью:

εcc = εco (1 + k2flf’co) E8

Где ε _co — осевая деформация неограниченного бетона при его пиковом напряжении, а k ₂ — коэффициент усиления деформации.Richart et al. (1929) [22] предложил k ₂ = 5 k ₁ для стального бетона. Для бетона из стеклопластика многие исследования показали, что конечная осевая деформация также может быть связана с боковым ограничивающим давлением (например, [3,6,15,28,33,36,37,39]). В литературе были предложены некоторые методы прогнозирования предельной деформации бетонных цилиндров из стеклопластика. Существующие модели можно разделить на три категории следующим образом:

(a) Ограниченные модели на основе стали (например,грамм. [1, 40]), Саадатманеш и др. (1994) [1] предположили, что:

εccεco = 1 +

ТЕХНИЧЕСКИЙ БЮЛЛЕТЕНЬ CTI № 6: публикация Института кабельных лотков

Замечания по установке кабеля

Замечания по установке кабеля Июнь 2006 г. Содержание Протягивание кабеля… 2 Радиус изгиба … 2 Растягивающее усилие … 3 Трение … 3 Установка с роликами … 4 Установка без роликов … 4 Растягивающее усилие
