Виды и размеры железобетонных перемычек

Содержание:

1. Назначение и область применения железобетонных перемычек
2. Общие характеристики ЖБ перемычек
3. Конструктивные особенности перемычек
4. Стандартные размеры железобетонных перемычек
5. Маркировка железобетонных перемычек
6. Нагрузка на железобетонную перемычку

Березовский завод строительных конструкций предлагает своим клиентам различные виды ЖБИ перемычек, без которых не обходится практически ни одно строительство зданий из кирпича, блоков, монолита и из других строительных материалов и технологий. Мы производим эти изделия в строгом соответствии с ГОСТом из бетона тяжелых марок с классом не ниже B20.

У нас налажен полный цикл производства таких изделий, начиная от изготовления высококачественного бетона и заканчивая контролем качества, поэтому вы можете быть уверены в полном соответствии заявленных параметров приобретаемых изделий.

Назначение и область применения железобетонных перемычек

Такое сборное изделие, как железобетонная перемычка, относится к наиболее распространенным готовым решениям, применяемым в строительстве практически любых объектов, начиная от малоэтажного строительства и подсобных построек и заканчивая промышленными и специальными объектами. Прямое назначение железобетонной перемычки – это укладка на проем над окном, дверью или воротами для обеспечения необходимой прочности конструкции и удержания веса стены или кровли, которая возводится над перемычкой.

Также нередко железобетонные перемычки применяются при обустройстве других конструкций, где требуется надежная и прочная опора таких же размеров. Так, их могут применять для усиления контура здания, укладки кровельной конструкции, создания дополнительного силового пояса на определенном уровне возводимого объекта, а также при обустройстве инженерных подземных коммуникаций, формировании фундамента и опорных площадок, эстакад и для решения целого ряда специфических задач.

Технология производства и размерный ряд таких ЖБИ стандартизирован, взаимозаменяем, имеет схожие параметры прочности и срока службы. Также возможно изготовление изделий с улучшенными параметрами, например морозостойкости, для использования в сложных климатических условиях.

Общие характеристики ЖБ перемычек

Все представленные на рынке виды железобетонных перемычек имеют схожую конструкцию и общие элементы. Так, классическая железобетонная перемычка вне зависимости от ее вида состоит из:

• плоского или объемного армирующего стального каркаса, как правило, на основе преднатяженной арматуры. Форма и конструкция каркаса определяются высотой перемычки, а также ее прочностными характеристиками;
• бетонного монолита, который заливается в заводских условиях на специально сконструированных стендах, где обеспечивается равномерное заполнение внутреннего пространства перемычки без пустот, раковин и неоднородностей. Обычно для конструкций такого типа используются тяжелые марки бетона с классом не ниже B20;
• закладных элементов, предназначенных для облегчения складирования, транспортировки и монтажа перемычек на объекте. К таким закладным элементам относятся петли и уши для строповки и монтажа.

На рынке представлено несколько видов перемычек над проемами, которые отличаются не только размерным рядом, но и формой изделия.

Конструктивные особенности перемычек

По стандарту различают четыре вида железобетонных перемычек, которые используются для усиления оконных и дверных проемов. При этом каждый из видов таких изделий представлен стандартным рядом типоразмеров, которые отличаются длиной, сечением и особенностями конструкции армирующей сетки. К стандартным типам железобетонных перемычек относятся:

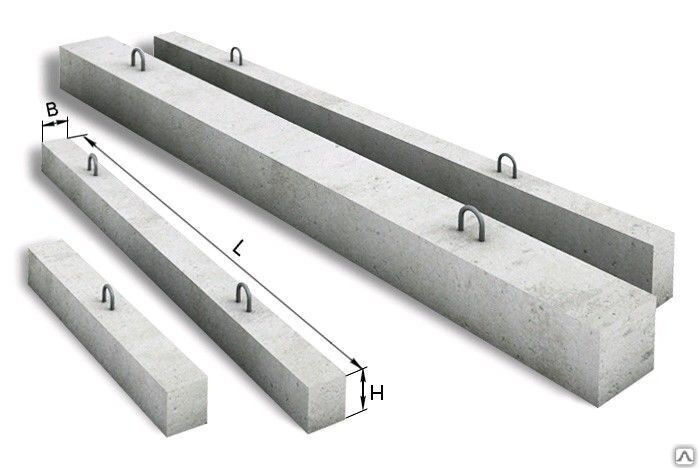

• брусковые железобетонные перемычки ПБ. Это изделие в форме прямоугольного параллелепипеда пользуется наибольшей популярностью и спросом, а также имеет самую низкую цену. Такая распространенность перемычек ПБ обусловлена высокими прочностными характеристиками, простотой изготовления и простотой выполнения расчета прочности при проектировании объекта;

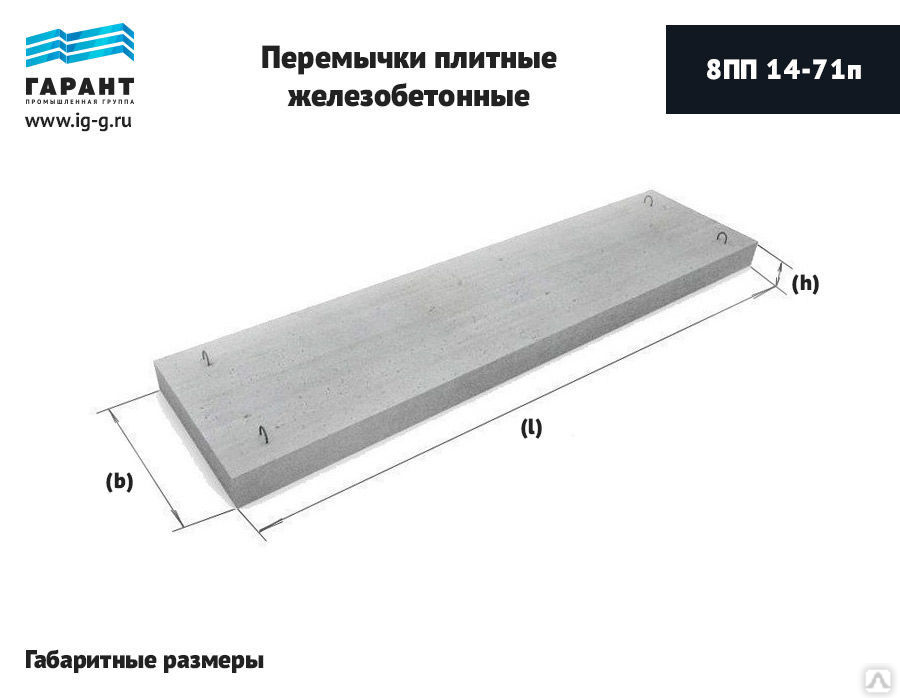

• железобетонные плитные перемычки ПП. Конструктивно они представляют собой изделия прямоугольного сечения, схожие с брусковыми перемычками, уложенными рядом друг с другом. В классификации ширина плоских плитных перемычек начинается от 250 мм и более;
• Г-образные перемычки ПГ. По конструкции они представляют собой изделия прямоугольного сечения, в которых предусмотрена выемка по всей длине глубиной в четверть ширины перемычки. Используются, чтобы обеспечить плотное примыкание к проему плиты, укладываемой сверху на перемычку;
• железобетонная фасадная перемычка ПФ. Имеет четвертый уступ, с помощью которого частично закрывает проем со стороны фасада здания.

Соответственно, каждый тип перемычек представлен в нескольких типоразмерах, причем они отличаются как сечением, так и длиной.

Стандартные размеры железобетонных перемычек

Перемычки железобетонные, размеры которых предусмотрены ГОСТом, имеют стандартный ряд сечений, длины и массы готового изделия. Предлагаем вам ознакомиться с таблицей, в которой собраны основные характеристики стандартных железобетонных перемычек, представленных на рынке.

Маркировка железобетонных перемычек

Готовые изделия этого типа имеют маркировку, которая описывает как тип изделия, так и его ключевые характеристики. Принцип формирования маркировочной надписи следующий:

1. Первая цифра маркировки указывает стандартный номер типоразмера сечения перемычки.
2. Далее следует сочетанием буквенного обозначения, которое указывает на тип перемычки.
3. Затем наносится значение длины железобетонной перемычки, представленной в дециметрах.
4. Следующий элемент маркировочного индекса – это нагрузочная способность этого типа изделия. Она указывает нагрузку в килоньютонах на метр квадратный, которую гарантированно выдерживает перемычка.
5. После нагрузочной характеристики идет обозначение материала, использованного при изготовлении арматурной сетки.
6. Последний буквенный индекс указывает на присутствие в изделии элементов, облегчающих монтажные работы. Например, литера П означает наличие монтажных петель, литера А означает наличие выступающей арматуры для крепления дополнительных строительных элементов, а литера Б – наличие такелажных проушин.

Нагрузка на железобетонную перемычку

Когда при конструировании объекта выбирают тип перемычки и ее параметры, одним из ключевых факторов, определяющих такой выбор, является расчетная нагрузка, которую может выдержать изделие. Здесь следует обратить внимание на то, что не следует распологать ЖБ перемычки друг над другом, такое решение практически не приводит к повышению допустимой нагрузки и не усиливает несущую способность.

Также следует соблюдать расчетные значения площади опирания перемычки, которая зависит от нагрузки на нее. По степени нагрузки принято различать бетонные перемычки по следующей классификации:

• несущие перемычки, которые принимают на себя нагрузку перекрытия. Как правило, к ним относятся различные виды оконных перемычек;
• ненесущие перемычки или балки, на которые оказывает давление материал стены непосредственно над проемом. К таким изделиям относят перемычки окон и дверных проемов, которые размещаются по наружным стенам, как правило, в малоэтажном строительстве;
• тонкие ненесущие перемычки или, как их еще называют, карандаши, которые используются при организации проемов на внутренних несущих стенах;
• прогонные перемычки, это элементы несущей конструкции с большими линейными размерами, которые могут использоваться, например, при обустройстве промышленных ворот;
• перемычки ригельного типа, предназначены для обеспечения установки на них тяжелых конструкций.

В зависимости от типа и назначения проектируемых сооружений также применяются дополнительные коэффициенты запаса прочности, учитываются постоянные и кратковременные изменения нагрузки.

Наш завод БЗСК предлагает полный спектр стандартных железобетонных перемычек, которые мы поставляем по всей России. Стоимость наших изделий оптимальна, поскольку мы располагаем полным циклом производства, поэтому можем обеспечить максимальное качество и контроль, а также цену нашей продукции без значительных наценок.

Кроме заказа железобетонных перемычек различного типа, вы можете обратиться к нашим специалистам, которые могут оказать помощь в подборе продукции в зависимости от типа возводимых объектов и расчетной нагрузки на изделие. Также мы можем укомплектовать набор ЖБИ для возведения объектов по вашим чертежам или заявке.

Поэтому, если вам необходимы высококачественные изделия из железобетона, обращайтесь на наш Березовский ЗСК, и вы получите продукцию, параметры и качество которой соответствуют заявленным.
