Ж б перемычки: ГОСТ 948-2016 Перемычки железобетонные для зданий с кирпичными стенами. Технические условия

Содержание

Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами

ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ
И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ



СЕРИЯ 1.038.1-1



ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ЗДАНИЙ С КИРПИЧНЫМИ СТЕНАМИ







Выпуск 1.

Перемычки брусковые для жилых и общественных зданий. Рабочие чертежи

Выпуск 2.

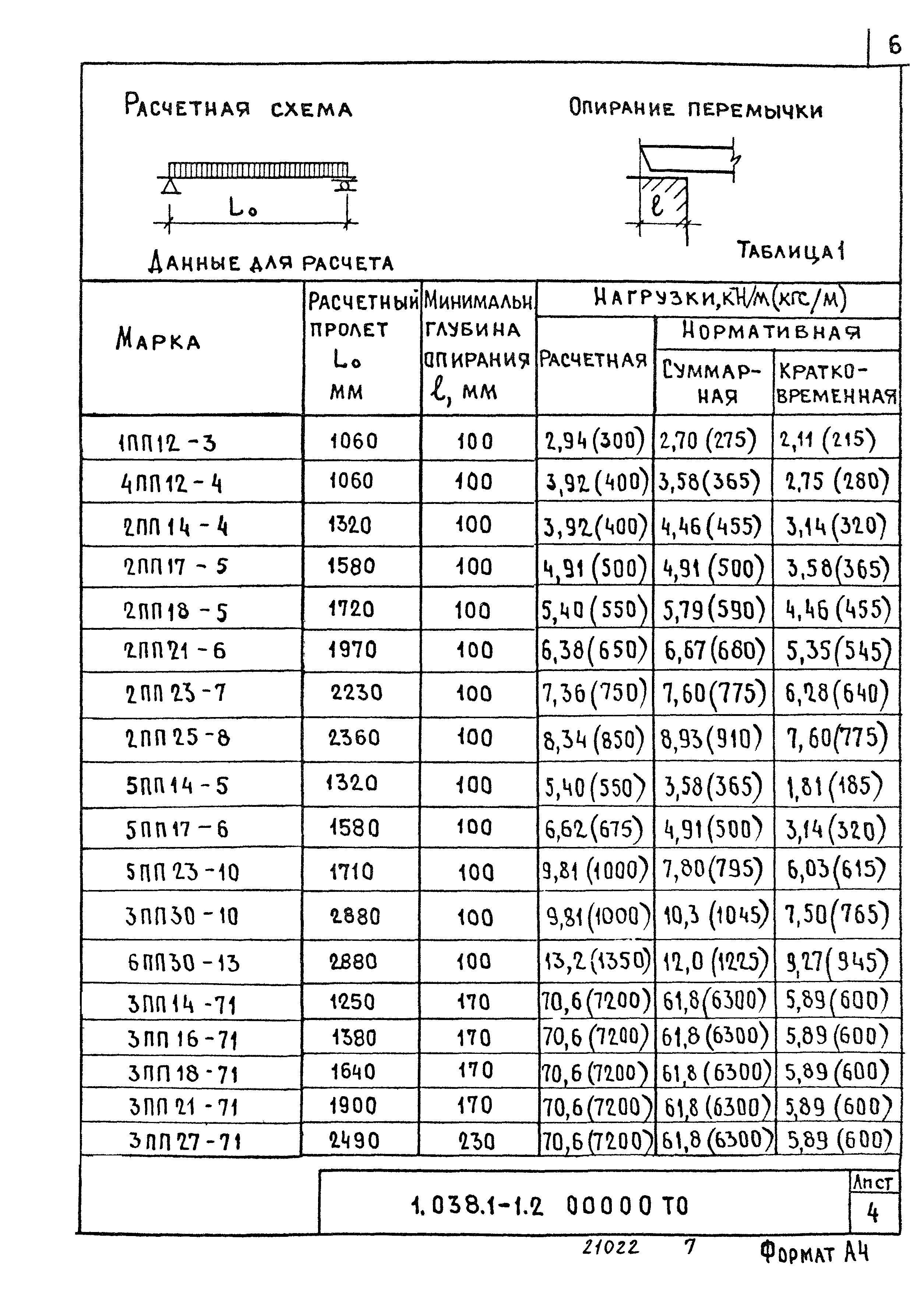

Перемычки плитные для жилых и общественных зданий. Рабочие чертежи

Выпуск 3.

Перемычки балочные для жилых и общественных зданий.

Рабочие чертежи

Выпуск 4.

Перемычки брусковые для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи

Выпуск 5.

Перемычки плитные для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи

Выпуск 6.

Перемычки фасадные для жилых и общественных зданий. Рабочие чертежи

Выпуск 7.

Перемычки фасадные для жилых и общественных зданий со стенами из кирпича толщиной 88 мм. Рабочие чертежи

Выпуск 8.

Перемыч

виды, маркировка и технология изготовления

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

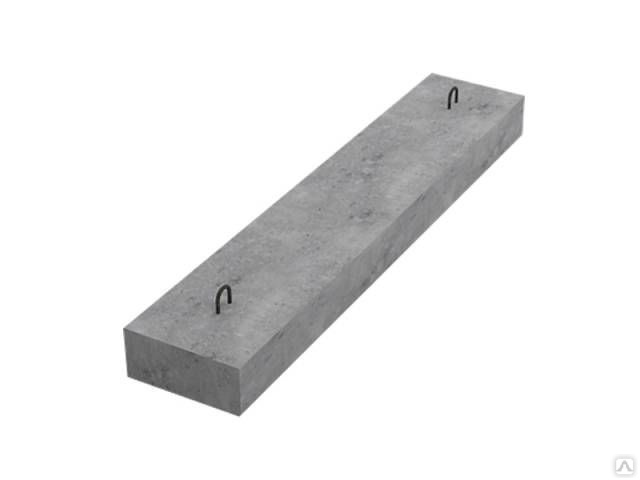

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

  • сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
  • плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

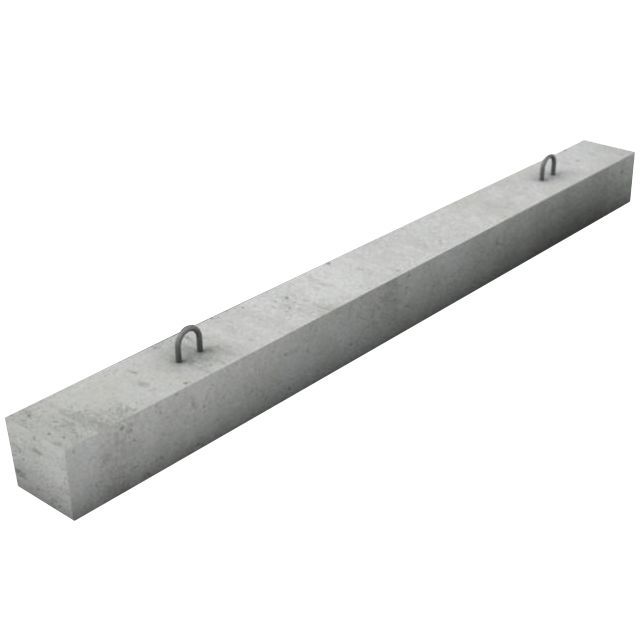

  1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
  2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
  3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.

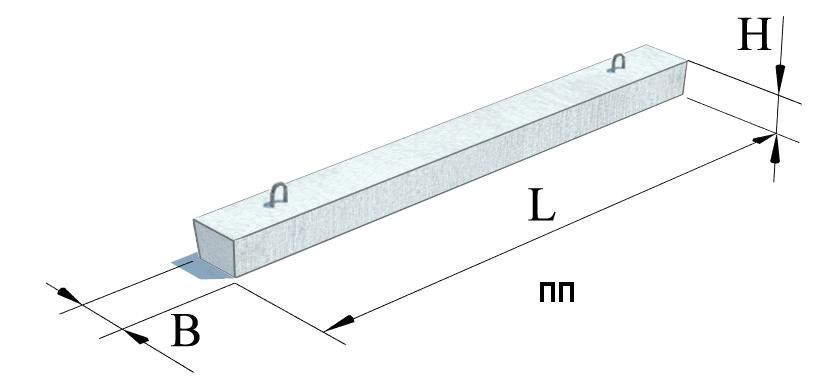

  4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

  • оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
  • сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
  • брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
  • несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

  1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
  2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
  3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
  4. Перемычки должны быть надежными и выполнены качественно.
  5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
  6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
  7. Тип перемычки определяет вес общей конструкции.
  8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.
Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Правильный монтаж перемычек в стенах и перегородках

Дом без окон и дверей — это просто бункер. Поэтому при возведении любого объекта недвижимости из кирпича или строительных блоков не обойтись без перемычек, образующих основу прочности оконных и дверных проёмов.



В заданных рамках

Современные строительные технологии предлагают несколько вариантов решения задачи перекрытия проёмов, при этом наиболее популярным способом остаётся монтаж железобетонных перемычек заводского изготовления. Это зачастую и удобнее, и проще.

Однако при проведении строительного контроля кладки стен и перегородок из кирпича и стеновых блоков около 20% всего количества выявляемых дефектов относится именно к некачественно исполнению монтажа перемычек. Все разновидности таких ошибок и нарушений при монтаже оконных или дверных проёмов можно условно разделить на три характерные группы.

Входной контроль качества перемычек

Зачастую в качестве перемычек используют то, что оказалось под рукой, лишь бы подходило по длине и перекрывался проём. Кроме длины, перемычки должны соответствовать проекту по несущей способности, рабочей высоте, толщине, армированию и классу бетона.

На их поверхности не должно быть крупных сколов, обнажения арматуры, трещин шириной раскрытия свыше 0,2 мм (фото 1). Обязательна маркировка изделий, соответствующая проекту и наличие отметки ОТК завода-изготовителя (фото 2).

На серьёзных стройках монтаж перемычек как достаточно ответственный процесс и вовсе подлежит обязательному освидетельствованию с оформлением Акта на скрытые работы с приложением правильно оформленного паспорта качества на изделия.

Ведь от качества таких строительных конструкций напрямую зависит надёжность постройки и даже жизнь и здоровье будущих жильцов.

Качество подготовки стен к монтажу перемычек

Часто неопытные строители отмеряют низ перемычек дверных проёмов от плиты или чернового пола и (или) без учёта порога.

В результате после заливки стяжки и устройства «чистого» пола стандартный дверной блок попросту не вмещается в проём, что приводит к дополнительным тратам заказчика.

Нередко встречаются и ошибки строителей в виде «промашек» с отметками низа перемычек, когда стены не «выгнаны» до нужной отметки или перемычки расположены в разных уровнях.

Особенно это критично, когда окна расположены в одном помещении и заказчику приходится дополнительно раскошелиться на этапе отделочных работ, чтобы нивелировать эту разницу при оштукатуривании откосов.

Но всё это второстепенные факторы, затрагивающие лишь косметическую сторону постройки. Куда опаснее другие виды строительных дефектов, напрямую касающиеся надёжности конструкций.

Наиболее распространённая ошибка самодеятельных частных строителей или нанятых «диких» бригад заключается в некачественной подготовке стен к этапу монтажа перемычек. Вскоре после строительства такое приводит к появлению на стенах нового дома характерных дефектов в виде трещин.

Поэтому необходимо своевременно, уже при устройстве первого этажа, распределить концентрированные нагрузки, которые обязательно возникнут в местах опирания перемычек на стены.

Для кладки из ячеистых блоков (газоблок, пенобетон, арболит, полистиролбетон, шлакоблок и т.д.), в местах опирания перемычек устанавливаются бетонные опорные подушки, либо выкладывается несколько рядов полнотелого кирпича (фото 3-5).

Если этого не сделать, происходит разрушение низкопрочного материала под воздействием сосредоточенной нагрузки (фото 6, 7).

В стенах из облегчённых керамических блоков под опирание перемычек также выкладывается ряд полнотелого кирпича, либо подкладывается толстая стальная пластина на растворе, либо просто слой жёсткого раствора на марку выше обычного.

Часто в местах опирания перемычек большого пролёта, например под панорамное остекление, вся кладка дополнительно армируется кладочной сеткой (фото 8-10).

Контроль качества монтажа перемычек на стены

Некачественный монтаж, а попросту — откровенный брак часто выражается в отсутствии растворной постели под опорной частью перемычки, которая устанавливается «насухо», что в принципе недопустимо.

Бывает, нерадивые каменщики укладывают перемычку с недостаточной или разной длиной опирания. Например, 400 мм с одной и всего 100 мм с другой стороны, хотя по проекту и нормам должно быть не менее 250 мм (фото 11-12). Нередки случаи монтажа перемычки с недостаточным опиранием перемычек (фото 13).



Смотрите также:

Ошибки кирпичной облицовки

Качество армирования фундамента

Стандарты кладки стеновых блоков

Ещё по теме  КОНТРОЛЬ КАЧЕСТВА



При устройстве кирпичных или арматурных перемычек необходимо проверить, чтобы гладкая арматура загибалась крючком и заходила для опирания в стену не менее чем на 250 мм.

Здесь также нельзя укладывать арматуру «насухо». Возможно проявление прогибов арматуры и трещин в кладке (фото 14-16).

Арматура обязательно должна размещаться в слое раствора толщиной не менее 30 мм по опалубке (фото 17-20).

По окончании монтажных работ кирпичные (арматурные) перемычки, также как и монолитные, выдерживается в опалубке, в зависимости от температуры воздуха от 5 до 24 дней.

Рекомендации по контролю качества монтажа перемычек

Дальнейшую работу можно продолжать только после демонтажа и правильной установки перемычек в соответствии со строительными нормативами. Вовремя исправленная ошибка станет гарантией надёжности и долговечности будущего дома.

Специалист по строительному контролю

Пушкарёв Виталий Анатольевич

(351) 776-31-41

strojkontrol74.ru

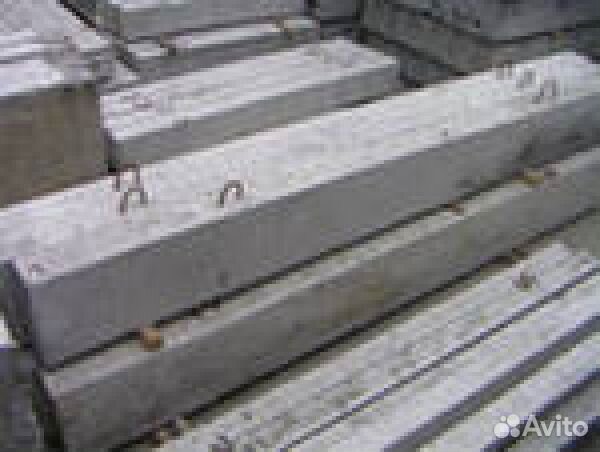

Сборные железобетонные перемычки — Строительство своими руками

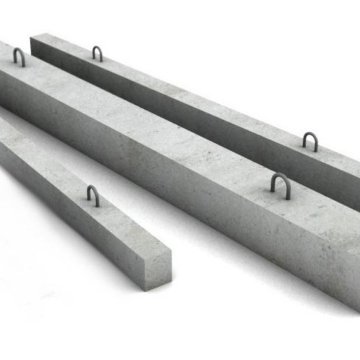

Железобетонные перемычки по серии 1.038.1-1 выпуск 1

Ниже приведен перечень железобетонных перемычек, применяемых при устройстве проемов в кирпичных зданиях.
Для того чтобы правильно подобрать перемычку, нужно знать ширину проема и нагрузку на перемычку. Размеры перемычек
подобраны кратно размерам кирпича в соответствующем направлении.

Что касается вопроса применения сборных железобетонных перемычек в индивидуальном строительстве, то отмечаем негативный
фактор в необходимости транспортировки и установки спец техникой. Плюс — это сборность перемычки, ведете кладку, установили перемычку,

и можно сразу же вести кладку дальше. Благодаря модульности размеров, не нужно выводить ряды, пилить кирпич и прочее.



Сортамент железобетонных перемычек

МаркаШиринаДлинаШиринаВысотаМиним.МассаНагрузка кгс/м
проемаммммммглубина опираниякграсч.норм.
1 ПБ 10 — 18301030120651002010090
1 ПБ 13 — 110901290120
65
10025150140
1 ПБ 16 — 1135015501206510030150140
2 ПБ 10 — 183010301201401004310090
2 ПБ 13 — 11090129012014010054150140
2 ПБ 16 — 21350155012014010065250230
2 ПБ 17 — 21480168012014010071250230
2 ПБ 19 — 31740194012014010081300275
2 ПБ 22 — 32000220012014010092350320
2 ПБ 25 — 322602460120140100103350320
2 ПБ 26 — 423902590120140100109400365
2 ПБ 29 — 426502850120140100120400365
2 ПБ 30 — 426802980120140150125400365
3 ПБ 18 — 814701810120220170119800670
3 ПБ 21 — 817302070120220170137800670
3 ПБ 25 — 821202460120220170162800670
3 ПБ 27 — 823802720120220170180800670
3 ПБ 30 — 825602980120220210197800670
3 ПБ 34 — 431703370120220100222400365
3 ПБ 36 — 434303630120220100240400365
3 ПБ 39 — 834703890120220210257800730
3 ПБ 13 — 3795012901202201708538003340
3 ПБ 16 — 371210155012022017010238003340
3 ПБ 18 — 371410181012022020011938003340
4 ПБ 30 — 427802980120290100259400365
4 ПБ 44 — 839904410120290210384800730
4 ПБ 48 — 843804800120290210418800730
4 ПБ 60 — 854605960120290250519800730
5 ПБ 18 — 271470181025022017025028002430
5 ПБ 21 — 271730207025022017028528002430
5 ПБ 25 — 372000246025022023033838003340
5 ПБ 25 — 272000246025022023033828002430
5 ПБ 27 — 372260272025022023037538003340
5 ПБ 27 — 272260272025022023037528002430
5 ПБ 30 — 372520298025022023041038003340
5 ПБ 30 — 272520298025022023041028002430
5 ПБ 31 — 272650311025022023042828002430
5 ПБ 34 — 202910337025022023046320001750
5 ПБ 36 — 203170363025022023050020001750



Как подобрать перемычки в кирпичных стенах

В кирпичной кладке над оконными и дверными проемами необходимо укладывать перемычки — обычно это железобетонные элементы заводского изготовления по типовой серии 1. 038.1-1 или в случае больших пролетов — по серии 1.225-2. Также, если нет возможности купить готовые перемычки, можно в условиях стройки выполнить армированные монолитные железобетонные перемычки или балки из металлических элементов — все зависит от размеров проема и нагрузки на стену.

Железобетонные перемычки по серии 1.038.1-1

. Подобрать перемычки по данной серии просто. Нужно знать:

— ширину проема,

— нагрузку на перемычку от собственного веса, веса стены и перекрытия (обычно для жилых домов, в которых нет больших нагрузок, можно выделить три типа: 1 — случай, когда на стену опирается перекрытие; 2 — когда стена самонесущая и перекрытие не опирается; 3 — когда перемычка укладывается в кирпичной перегородке толщиной 120 мм).

Все перемычки в серии имеют обозначение, например 2ПБ18-8 и приведены в виде таблицы, в которой указаны необходимые характеристики — размеры, вес и допустимая нагрузка на перемычку.

Что зашифровано в названии перемычки 2ПБ18-8?

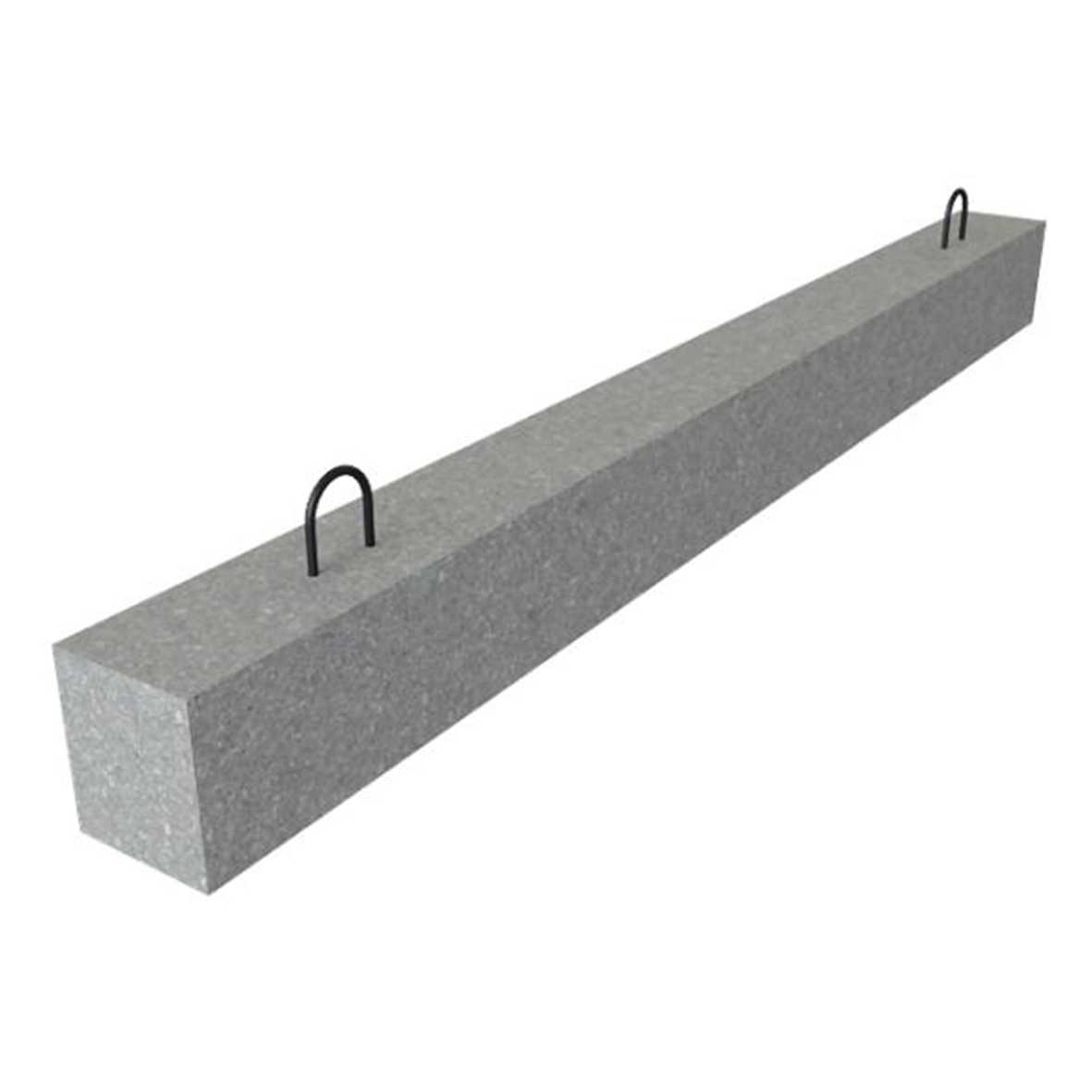

ПБ — это марка. Есть марка ПБ — перемычки брусковые шириной 120 или 250 мм, которые нужно набирать по несколько штук в зависимости от ширины стены и толщины перемычки (для перегородки толщиной 120 мм укладывается одна перемычка, для стены толщиной 380 мм — уже две или три перемычки). А есть марка ПП — это перемычки плитные шириной 380 или 510 мм, рассчитанные на то, чтобы перекрыть сразу всю стену по ширине.

2 — это шифр, скрывающий в себе размеры сечения перемычки. Так перемычка с шифром 1ПБ имеет сечение 120х65 мм, где 120 мм — это ширина перемычки; шифр 2ПБ — 120х140 мм; шифр 3ПБ — 120х220 мм; шифр 4ПБ — 120х290 мм; шифр 5ПБ — 250х220 мм (250 мм — ширина). Для плитных перемычек свои значения. Все это можно посмотреть в таблицах серии 1.038.1-1.

18 — в этом шифре заложена длина перемычки 1810 мм. Если вычесть глубину опирания на стену с двух сторон по 100 мм, получим максимальную ширину проема для данной перемычки 1610 мм.

8 — это нагрузка, которую перемычка выдерживает (в данном случае 800 кг/м). Например, если это 8, то перемычка отлично справится с самонесущей стеной, если 1 — это только для перегородок, а начиная с 27 и выше можно применять для стен, на которые опирается перекрытие.

Как просто подобрать перемычку по серии 1.038.1-1? Разберем на примерах:

Пример 1. Проем в кирпичной перегородке толщиной 120 мм размером 900 мм. Кладка в летних условиях.

Нагрузка на такую перемычку небольшая, для перегородок подходят три типа перемычек:

1ПБ10-1 (длиной 1030 мм), 1ПБ13-1 (длиной 1290 мм) и 1ПБ16-1 (длиной 1550 мм). Минимальная глубина опирания перемычки на стену 100 мм.

Определим длину перемычки: 900 + 100 + 100 = 1100. Таким образом, нам подходит перемычка длиной 1290 мм марки 1ПБ13-1.

Другие примеры подбора перемычке в перегородках здесь.

Пример 2. Самонесущая стена (перекрытие на нее не опирается) толщиной 250 мм, над проемом высота стены 900 мм, проем размером 1400 мм. Кладка в зимних условиях.

Так как ширина стены 250 мм, перемычек нужно две по ширине стены.

В зимних условиях на самонесущую перемычку берется нагрузка от высоты стены, равной расчетному пролету перемычки. Предварительно принимаем расчетный пролет равным 1400 + 2*100/3 = 1470 мм (здесь 100 мм — глубина опирания перемычки). Т.к. 1470 мм > 900 мм (высоты кладки над перемычкой), то в расчете будет участвовать величина 900мм.

Определим нагрузку на 1 погонный метр перемычки:

0,25*0,9*1,8*1,1/2 = 0,23 т/м = 230 кг/м (здесь 1,8 т/м3 — вес кирпича, 1,1 — коэффициент надежности, 2 – количество перемычек), при этом собственный вес перемычки еще не был добавлен. С учетом того, что нужно будет учесть собственный вес перемычки, выберем нагрузку в таблице серии 300 кг/м. Выбираем перемычку с индексом 3. Для этих перемычек минимальная глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1400 + 100 + 100 = 1600 мм.

Подбираем перемычку длиной 1940 мм 2ПБ19-3.

Нагрузка от собственного веса этой перемычки равна 81/1,94 = 42 кг/м, таким образом, несущей способности 300 кг/м достаточно, чтобы выдержать нагрузку, равную 230 + 42 = 272 кг/м.

Еще примеры подбора перемычек в самонесущих стенах здесь.

Пример 3. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 3 м с одной стороны, над проемом высота стены 900 мм, проем размером 1350 мм. Кладка в летних условиях.

Для этого варианта нужно подобрать две разные перемычки — несущую со стороны опирания перекрытия и менее мощную с другой стороны. Чем больше несущая способность перемычки, тем она дороже.

При кладке в летних условиях нагрузка от перемычки берется от 1/3 расчетного пролета перемычки. Но для несущей перемычки берется вся высота кладки — от верха перемычки до низа перекрытия, т.е. нагрузку будем рассчитывать от высоты 900 мм. А вот для ненесущей перемычки предварительно примем расчетный пролет равным 1350 + 2*100/3 = 1420 мм, тогда 1420/3 = 470 мм — высота кладки, от которой определим нагрузку для ненесущей перемычки.

Определим нагрузку на 1 погонный метр стены со стороны опирания перекрытия:

1,1*0,3*0,5*3 + 1,2*0,15*0,5*3 + 0,66*1,1*1,8*0,38*0,9 = 1,21 т/м = 1210 кг/м (здесь 1,1 и 1,2 — коэффициенты, 0,3 — нагрузка от 1 кв. м перекрытия, 0,5*3 — половина пролета перекрытия, 0,15 — временная нагрузка, 0,66*1,1*1,8*0,38*0,9 — две трети нагрузки от веса стен, определяется как в примере 2). Ближайшая большая нагрузка в таблицах серии 2800 кг/м. Выбираем перемычку с индексом 27. Для этих перемычек минимальная глубина опирания 230 мм, ширина перемычки 250 мм.

Определим наименьшую возможную длину перемычки: 1350 + 230 + 230 = 1810 мм.

Подбираем перемычку длиной 1810 мм 5ПБ18-27. Нагрузка от веса этой перемычки равна 250/1,81 = 138 кг/м, итого нагрузка на перемычку 1210 + 138 = 1348 кг/м, что значительно меньше допустимой нагрузки 2800 кг/м – прочность обеспечена.

Нагрузка на 1 погонный метр стены со стороны, на которую перекрытие не опирается равна:

0,33*1,1*1,8*0,38*0,47 = 0,117 т/м = 117 кг/м (здесь 0,33 — 1/3 ширины стены). Ближайшая большая нагрузка 250 кг/м.

Выбираем перемычку с индексом 2, для нее глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1350 + 100 + 100 = 1550 мм.

Максимальная длина перемычек с индексом 2 равна 1480 мм, что меньше требуемой. Подбираем наиболее подходящую перемычку 2ПБ19-3 (длиной 1940 мм) или 3ПБ18-8 (длиной 1810 мм). Если добавить к полученной нагрузке 223 кг/м собственный вес любой из выбранных перемычек, мы убедимся, что их несущей способности достаточно.

Другие примеры подбора перемычек в несущих стенах можно найти здесь.

Пример 4. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 6 м с одной стороны и 4,2 м с другой, над проемом высота стены 900 мм, проем размером 1200 мм. Кладка в зимних условиях.

В зимних условиях нагрузка берется от части стены, высота которой равна расчетному пролету перемычки. Т.к. ширина проема 1200 мм больше высоты стены над проемом 900 мм, то в расчете будет участвовать величина 900 мм.

Определим нагрузку на 1 погонный метр:

1,1*0,3*5,1 + 1,2*0,15*5,1 + 0,68 = 3,3 т/м = 3300 кг/м (здесь 1,1 и 1,2 — коэффициенты, 0,3 — нагрузка от 1 кв. м перекрытия, 5,1 = (6+4,2)/2 м — длина сбора нагрузки от перекрытия, 0,15 — временная нагрузка, 0,68 = 0,38*0,9*1,8*1,1 т/м — нагрузки от веса стены).

Подберем плитную перемычку. Нагрузка на нее без учета собственного веса 3300 кг/м.

Ближайшая большая нагрузка 7200 кг/м. Выбираем перемычку с индексом 71. Минимальная глубина опирания для таких перемычек 170 мм.

Определим длину перемычки: 1200 + 170 + 170 = 1540 мм. Подбираем плитную перемычку 3ПП16-71 длиной 1550 мм.



Скачать серии железобетонных перемычек можно здесь:



Серия 1.038.1-1, выпуск 1 «Перемычки брусковые для жилых и общественных зданий»

Серия 1.038.1-1, выпуск 2 «Перемычки плитные для жилых и общественных зданий. Рабочие чертежи»

Серия 1. 038.1-1 Перемычки железобетонные вып.4

Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами Выпуски 3,5-13



И напоследок, цитата из СНиП «Каменные и армокаменные конструкции» (для тех, кто подходит к вопросу подбора перемычек более тщательно:

Еще статьи на тему перемычек:

Как подобрать перемычки в частном доме — примеры расчета.

«Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.»

Подбираем перемычки в самонесущих кирпичных стенах — примеры расчета. Проемы №4-6.

Подбираем перемычки в несущих кирпичных стенах — примеры расчета. Проемы №7-11.

Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов

Устройство металлической перемычки



Еще полезные статьи:

«Выбор материала для стен»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия. »

«Как рассчитать стены из кладки на устойчивость.»

«Как пробить проем в существующей стене.»



Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»> Добавить комментарий

Сборные железобетонные перемычки — Мегаобучалка

Перемычки

Устройство перемычек

Оконные, дверные и другие проёмы в кладке из кирпича и камней правильной формы перекрывают перемычками различной конструкции.

По выполняемой работе в кладке перемычки подразделяют на несущие и ненесущие.

Несущие перемычки, помимо массы расположенных над ними участков кладки, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Перемычки бывают рядовые, клинчатые, арочные и балочные. Кладку их ведут по опалубке.

Наиболее эффективны перемычки, выполненные из сборных железобетонных элементов — брусков и плит.

Для перекрытия проёмов в каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. А также рядовые, клинчатые и арочные перемычки, выполняемые из неармированной каменной кладки.

По толщине стены железобетонные перемычки набирают обычно из нескольких элементов, ширина которых кратна размерам кирпичной кладки.



Сборные железобетонные перемычки.

Железобетонные перемычки применяют для перекрытия проёмов:

· брусковые перемычки — в несущих стенах, воспринимающих нагрузки от перекрытий,

· плитные перемычки — в самонесущих стенах, воспринимающих нагрузки только стены, на которую плиты не опираются.

Сборные железобетонные перемычки устанавливают в стенах и заделывают в простенки на глубину:

· для стен — не менее 250 мм;

· для перегородок — не менее 200 мм или арматуру диаметром 5-6 мм с запуском 300 мм.

Сборные железобетонные перемычки устанавливают в стенах в процессе кладки.

Сборные железобетонные перемычки:

а, 6 — брусковые (тип Б), в — плитные (тип БП), г — балочные (тип БУ)



В соответствии с проектом строительства дома, в необходимых случаях, швы кладки под опорами перемычек для повышения прочности армируют сетками.

Сборные ж/б перемычки представляют собой расположенные над проёмами и выкладываемые на опалубке участки на растворе повышенной прочности марки не ниже М-25:



· ПБ — брусковые, шириной до 250 мм включительно;

· ПП — плитные, шириной более 250 мм;

· ПГ — балочные, с чертвертью для опирания или примыкания плит перекрытий

· ПФ — фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более.



Перемычка типа ПБ Перемычки железобетонные

ГОСТ 948-84 серия 1. 038.1-1



№ Марка Размеры, мм Класс бетона

Длина ширина высота

1 1 ПБ 10-1 1030 120 65 В 15

2 1 ПБ 13-1 1290 120 65 В 15

3 2 ПБ 10-1П 1030 120 140 В 15

4 2 ПБ 13-1П 1290 120 140 В 15

5 2 ПБ 16-2П 1550 120 140 В 15

6 2 ПБ 17-2П 1680 120 140 В 15

7 2 ПБ 19-3П 1940 120 140 В 15

8 2 ПБ 22-3П 2200 120 140 В 15

9 2 ПБ 25-3П 2460 120 140 В 15

10 3 ПБ 13-37П 1290 120 220 В 15

11 3 ПБ 16-37П 1550 120 220 В 15

12 3 ПБ 18-37П 1810 120 220 В 15

13 3 ПБ 18-8П 1810 120 220 В 15

14 3 ПБ 21-8П 2070 120 220 В 15

15 3 ПБ 25-8П 2460 120 220 В 15

16 3 ПБ 27-8П 2720 120 220 В 15

17 3 ПБ 30-8П 2980 120 220 В 15

18 5 ПБ 18-27П 1810 250 220 В 15

19 5 ПБ 21-27П 2070 250 220 В 15

20 5 ПБ 25-27П 2460 250 220 В 15

21 5 ПБ 27-27П 2700 250 220 В 15

22 5 ПБ 30-27П 2980 250 220 В 15

23 5 ПБ 25-37П 2460 250 220 В 15

24 5 ПБ 27-37-П 2700 250 220 В 15

25 5 ПБ 30-37П 2980 250 220 В 15



Перемычки изготавливаются из тяжелого бетона марки М-200 на сжатие. Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами.





Перемычка типа ПП

Черт. 2. 1 -технологический уклон



Модификация Размеры, мм



Длина (L) Ширина (B) Высота (H)

1ПП 12-3 1160 380 65

2ПП 14-4 1420 380 140

2ПП 17-5 1680 380 140

2ПП 18-5 1810 380 140

2ПП 21-6 2070 380 140

2ПП 23-7 2330 380 140

2ПП 25-8 2460 380 140

3ПП 14-71 1420 380 220

3ПП 16-71 1550 380 220

3ПП 18-71 1810 380 220

3ПП 21-71 2070 380 220

3ПП 27-71 2720 380 220

3ПП 30-10 2980 380 220

4ПП 12-4 1160 510 65

5ПП 14-5 1420 510 140

5ПП 17-6 1680 510 140

5ПП 23-10 2330 510 140

6ПП 30-13 2980 510 220



Перемычка типа ПГ

Черт. 3



Перемычка типа ПФ

Черт. 4

Прогоны железобетонные ПРГ изготавливаются в соответствии с серией 1. 225-2 вып. 12 и предназначены для перекрытий проемов в стенах общественных зданий и зданий административно-бытового назначения из кирпича или стеновых блоков. Прогоны рассчитаны под расчетную нагрузку 4000 кгс/м, т.е. используются в несущих стенах.

Прогоны изготавливаются из тяжелого бетона марки М-250 на сжатие, а для длины 6 метров – М-350. Армирование возможно 2-х вариантов: предварительно-напряженные и ненапряженные,

Марка прогона состоит из буквенно-цифровых групп: типа прогона (ПРГ- прогон прямоугольный) и габаритные размеры (длина, ширина, высота в дм.). 2-я группа включает расчетную нагрузку без учета собственного веса (в тн/м) и класса используемой арматуры. Например, ПРГ 60.2,5-4АтV – прогон прямоугольного сечения длиной 5980 мм, шириной 200 мм, высотой 500 мм под расчетную нагрузку без учета собственного веса 4 тн/м, армированный сталью АтV, т.е. предварительно-напряженный



Перемычки плитные по серии 1.038.1 — 1, вып.2





Джемперы УРБН

Джемперы УРБН

Откройте для себя лучшие места для паркура

Если вы новичок в паркуре, переезжаете в новый уголок своего города или путешествуя по миру, вы быстро получите доступ к лучшим местам для тренировок.

Поделитесь своими любимыми местами

Будьте первым, кто загрузит в приложение лучшие места своего города.Станьте ориентиром для других трейсеров, поскольку они могут видеть ваше местоположение и положили в избранное.

Звоните и присоединяйтесь к джемам

Тренируйтесь с людьми, заводите новых друзей и учитесь у сообщества. Нет лучшего способа стать лучше, чем обменяться советами с другими.

Что нового?

Следите за новостями о новых местах, пробках и перемещениях по всему миру.Последние действия сообщества URBN будут появляться прямо на вашем телефоне.

О Джемперах УРБН

Наши убеждения

Мы считаем, что паркур, art du deplacement и фрираннинг — это общественные виды спорта, в которых люди должны иметь возможность легко тренироваться вместе и делиться своей страстью. Удивительные вещи происходят, когда вы видите, как новички движутся с экспертами, дети со старшими, мальчики с девочками, вы понимаете.Братский подход и взаимное уважение, существующие в рамках этих дисциплин, доказывают, что каждый человек является одной большой всемирной семьей.

Почему Джемперы УРБН?

URBN Jumpers был создан, чтобы облегчить практику паркура, фрирана и искусства замены. Он призван стать платформой, где трейсеры могут общаться, учиться у других и делиться своей страстью. Мы хотим сблизить сообщество и сделать наш вид спорта всемирным.

Наша философия

Мы работаем в симбиозе с тем, что городские виды спорта проводятся на городской собственности, которая принадлежит всем. Поэтому URBN Jumpers означает постоянное уважение к другим людям и общественной инфраструктуре.

Команда УРБН

Наша история

Все это началось еще в 2017 году, когда мы играли в нашем родном городе Квебеке (Канада). О, поправка … это была пробежка, потому что мы тратили больше времени на бег с места на место, чем на тренировки. Желая улучшить свои навыки и не терять время, мы пришли к идее чего-то, где каждый мог бы найти и поделиться лучшими местами для тренировок, что в конечном итоге будет называться URBN Jumpers.

Вильям Симетин-Гренон

«Не ограничивайте свои задачи, бросайте вызов своим пределам.”

Алексис Трепанье

«Необязательно быть великим, чтобы начать, но нужно начать, чтобы стать великим».

Уильям Тюркотт

«Не влюбляйся в результаты, влюбляйся в процесс».

Спасибо

Мы хотели бы поблагодарить наших драгоценных сотрудников, которые помогли нам воплотить этот мечтательный проект в конкретную реальность. Без вашей помощи и поддержки приложение было бы не таким хорошим, как сегодня. Мы гордимся тем, чем он стал, и все это благодаря вам. Спасибо!

BASE Jumping Resource and Community

BASE — это аббревиатура от Building, Antenna, Span и Earth. Эти четыре категории относятся к типам точек выхода, которые чаще всего используются бейсджамперами. Этот термин был первоначально придуман легендарным Карлом Бенишем, которого часто называют отцом бейсджампинга.В конце 1970-х Карл начал снимать прыжки, сделанные с Эль-Капитана — эти прыжки были сделаны с использованием парашютов с набегающим воздухом и, по сути, заложили основу для того, что должно было произойти для BASE-прыжков.


Запуск BASE

Благодаря современным средствам массовой информации в сочетании с Интернетом, многие люди недавно познакомились с BASE благодаря просмотру видео на YouTube или телевидении. К сожалению, с этим возросшим воздействием увеличилось количество людей, которые думают, что BASE-прыжки будут интересным занятием, похожим на прыжки с парашютом в тандеме. Что часто неизвестно этим людям, так это то, что путь к тому, чтобы стать BASE-джампером, не является быстрым, легким и недорогим.

Хотя были и исключения, вызывающие много споров, есть общепринятый путь, по которому следует следовать, чтобы начать BASE. Первый шаг — стать парашютистом, вы можете думать об этом как о самом важном шаге на пути к BASE. Желание научиться прыгать с парашютом без опыта прыжков с парашютом можно сравнить с желанием стать водителем формулы один, но не желанием сначала научиться водить обычную машину.Прыжки с парашютом — это то, что научит вас основам положения тела и управления куполом, а также подготовит вас к правильному поведению в случае неисправности.

Обычно рекомендуемое количество прыжков с парашютом, прежде чем рассматривать BASE, составляет 200. Это обычно дает вам достаточно опыта с вашим куполом и дает вам больше — еще больше это увеличит ваши шансы получить наставника, но об этом чуть позже.

Следующий шаг — прочитать, прочитать и еще раз прочитать. .. Понимание того, во что вы ввязываетесь, так же важно, как и подготовка навыков, и рекомендуется изучить все, что вы можете, прежде чем идти дальше. Здесь, на basejumper.com, у нас есть широкий спектр статей, многие из которых были написаны профессиональными BASE-джамперами и предоставят информацию, которая нужна, так сказать, перед тем, как совершить прыжок.

После того, как кто-то имеет опыт прыжков с парашютом и разбирается в том, что такое BASE, самое время принять участие.Следующим шагом обычно является поиск наставника или прохождение FJC (курс первого прыжка). Лучше всего делать и то, и другое, если возможно, выполнение FJC познакомит вас с BASE, и вы сделаете свои первые прыгуны, это также предоставит вам много информации как о снаряжении, так и о ваших прыжках. Здесь вас научат базисному прыжку, это можно рассматривать как тренировку AFF в BASE, за исключением менее регулируемой. Хотя курс первого прыжка подготовит вас быстрее, многие прыгуны не посещают FJC и предпочитают общаться с наставником. Наставником будет тот, кто активно занимается BASE-прыгуном и может научить вас самостоятельно, если вы правильно относитесь к BASE и подходите к нему положительно — часто найти наставника не так уж сложно. Наземный крюинг — отличный способ войти в мир BASE, вы можете нанять команду для своего наставника и предложить компенсацию за газ в обмен на их помощь — пиво и еда, как правило, также широко распространены.

Важно отметить, что приведенные выше рекомендации, как правило, выполняются другими перемычками, хотя всегда есть исключения из правил.BASE не имеет такой управляющей организации, как прыжки с парашютом, и из-за этого многие люди считают, что не следует навязывать правила и требования тем, кто хочет прыгнуть, спорт рассматривается как спорт свободы. Но в то же время каждый случай со смертельным исходом негативно влияет на сообщество, и большинство прыгунов хотят быть уверены, что новички достаточно подготовлены, чтобы справиться с прыжками.

Что вам необходимо знать . ..

Очень важно, чтобы каждый, кто хочет стать BASE-джампером, понимал, что это непростое путешествие, потребуются годы и тысячи долларов, прежде чем вы сможете летать в вингсьютах, как вы видели на YouTube.Также необходимо повторить, что BASE-прыжки — чрезвычайно опасный вид спорта, и смерть или травма вполне реальны.

Для получения дополнительной информации чек

jumper toy reviews — Интернет-магазины и обзоры на jumper toy на AliExpress

Отличные новости !!! Вы попали в нужное место, чтобы купить игрушку-джемпер. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта игрушка-прыгун скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свой джемпер на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в игрушке-джемпере и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести jumper toy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Джон Льюис и партнеры | Товары для дома, мода, электрика и др.

  • Перейти к основному содержанию
  • Перейти к нижнему колонтитулу
    • Войти
    Учетная запись
  • 0элементов в корзине Корзина
  • МенюМеню
ПоискПоиск

Магазин по отделам

  • Рождество
  • Дом и сад
  • Мебель и Освещение
  • Электрооборудование
  • Женщины
  • Мужчины
  • Красота
  • Ребенок и ребенок
  • Спорт и отдых
  • Подарки
  • Распродажа
  • Читать Редактировать
  • Моя учетная запись
  • Войти
  • Создать учетную запись
  • Отслеживание заказа
  • Награды My John Lewis
  • Список желаний
  • Помощь
  • Обслуживание клиентов
  • Доставка и сбор
  • Возврат и возврат
  • Поиск магазина
  • Наши услуги
  • Наши экспертные услуги
  • Больше от нас
  • Доставка кому: Великобритания (GBP)
    • О нас us
    • Наши магазины
    • Обслуживание клиентов
    • Отслеживание заказа
    • My John Lewis
    • Партнерская карта
    • Страхование
    • Доставка в: Великобритания (GBP)
    SearchSearch
    • Войти
    AccountAccount0items in Basket
    • Christmas
      • Рождественские украшения
        • Рождественские елки
        • Фенечки и украшения для елок
        • Юбки для новогодних елок
        • Рождественские украшения для елок
        • Рождественские огни
        • Рождественские венки и гирлянды
        • Рождественские чулки
        • Украшения для рождественской комнаты
        • Украшения для рождественских вечеринок
        • Адвент-календари
      • Рождественские темы и вдохновение
        • Тема импрессионизма
        • Тема Bloomsbury
        • Тема Art of Japan
        • Тема эпохи Возрождения
        • Тема поп-арта
        • Тема постимпрессионизма
        • Тема Art Nouveau
        • The Edit: идеи и тенденции рождественского украшения
        • Изучите наш виртуальный рождественский магазин
        • Изучите наши виртуальные праздники
      • Карты и подарочная упаковка
        • Рождественские открытки
        • Рождественские подарочные упаковки, сумки и ленты
        • Лента, клей и ножницы
      • Новогодняя посуда и одежда
        • Рождественская посуда
        • Рождественская выпечка
        • Рождественские крекеры
        • Рождественские свечи и подсвечники
        • Рождественские поделки
        • Рождественские пижамы
        • Рождественские джемперы
      • Рождественские подарки
        • Магазин Все подарки
        • Наши лучшие подарки Редактировать
        • Наполнители для чулок для нее
        • Наполнители для чулок для него
        • Наполнители для чулок для детей
        • Secret Santa
        • Рождественские подарки с едой и алкоголем
        • Хэмперы
        • Магазин всех продуктов питания и алкогольных напитков
        • Лучшие подарки для нее
        • 900 90 лучших подарков для него
        • Подарки до 20 фунтов стерлингов
        • Подарки до 50 фунтов стерлингов
        • Подарочные карты и электронные подарочные карты
        • Подарки для детей
        • Подарки для пар
        • Подарки для бабушек и дедушек
        • Необычные подарки
        • Подарки для новинок и гаджетов
        • Подарочные наборы для красоты и аромата
    • Дом и сад
      • Мебель и аксессуары для дома
        • Постельное белье
        • Одеяла
        • Подушки
        • Пледы, одеяла и покрывала
        • Полотенца
        • Аксессуары для ванной
        • Коврики для ванной и душа
        • Шторы
        • Жалюзи
        • Карнизы для штор И дорожки
        • Ткани
        • Коврики
        • Ковры и полы
        • Подушки и кресла-мешки
        • Декоративные аксессуары
        • Освещение
        • Зеркала
        • Картины и настенное искусство
        • Фоторамки и аксессуары
        • Свечи и дом Аромат
        • Обои

    джемпер — Викисловарь

    Английский [править]

    Произношение [править]

    Этимология 1 [править]

    прыжок + -er

    Существительное [править]

    перемычка ( множественное число перемычки )

    1. Кто-то или что-то прыгает, например. грамм. участник соревнований по прыжкам с трамплина на треке или лыжах.
    2. Человек, который пытается покончить жизнь самоубийством, прыгнув с большой высоты.
      • 2016 , Майкл П. Берк, Судебно-медицинская экспертиза переломов и механизмов повреждения
        Значительно больше травм шейного отдела позвоночника было зафиксировано у падающих, чем у прыгунов .
      • 2017 , Рональд В. Кларк, Самоубийство: закрывая пути
        С перемычками , и утопителями, McGee, вы не уловите узор.Это потому, что джемпер проклятый почти всегда делает это с первого раза, а утопающий обычно почти так же успешен, примерно так же, как и вешалки.
    3. Короткий отрезок электрического провода для временного подключения. Также соединительный провод .
    4. (электричество) Съемный соединительный штифт на электронной плате.
    5. Длинный буровой инструмент, используемый каменотесами и рабочими карьера, состоящий из железного прутка со стальным наконечником с долотом на одном или обоих концах, который ударяет им о скалу, слегка поворачивая при каждом ударе.
    6. (США) Грубый вид саней, обычно это простые коробки на полозьях, которые составляют одно целое с шестами, образующими волы.
      (Можно ли найти и добавить цитату Дж. Ф. Купера к этой записи?)
    7. (арахнология, неформ.) Паук-прыгун
    8. Личинка сырной мухи.
    9. (исторический, 18 век) Один из определенных кальвинистских методистов в Уэльсе, поклонение которым характеризовалось сильными конвульсиями.
    10. (часовое искусство) Пружина для приведения в движение звездочки или защелка для фиксации колеса в часах с повторяющимся калибром.
    11. (баскетбол) Удар, при котором игрок выпускает мяч в наивысшую точку прыжка; бросок в прыжке.
    12. Рабочий атомной электростанции, ремонтирующий оборудование в зонах с очень высоким уровнем радиации.
      • 1987 14 сентября, Джин Билински, «Вторжение сервисных роботов», в Fortune :

        На атомных станциях роботы часами трудятся в высокорадиоактивных районах вместо сотен сотрудников, называемых перемычки или светящиеся мальчики, которые работали в коротких реле, чтобы минимизировать их воздействие.

    Производные термины [править]
    Переводы [править]

    кто-то или что-то прыгает

    короткий электрический провод

    съемный соединительный штифт (электроника)

    Глагол [править]

    перемычка ( перемычка в единственном числе от третьего лица простое настоящее перемычки , причастие настоящего перемычка , простое причастие прошедшего и прошедшего времени перемычка )

    1. Для подключения с помощью электрической перемычки.

    Этимология 2 [править]

    От термина jump («короткое пальто») на жаргоне моряков, вероятно, от шотландского английского jupe («мужская свободная куртка или туника»), со старофранцузского, с арабского جُبَّة (джубба); см. также jibba . Познакомьтесь с немецким Joppe .

    Существительное [править]

    перемычка ( множественное число перемычки )

    1. (в основном Великобритания, Австралия, Новая Зеландия) Шерстяной свитер или пуловер.
      • 2012 16 декабря, Роберт Эпштейн, «Bring Modern: Рождественские джемперы», в The Independent [1] :

        Ужасный праздничный свитер стал большой тенденцией в 1980-х годах, под влиянием мы были у банды TV-am, Гордона Суслика и воспоминаний об Энди Уильямсе, поющего девушкам, когда они проходили мимо его рождественских выпусков. (Не могу их винить, учитывая, что на нем было одно из своих вязаных чудовищ.)

    2. Свободная верхняя куртка, особенно та, которую носят рабочие и моряки.
    3. Сплошное платье без рукавов или юбка с лямками и полным или частичным лифом, обычно надеваемые поверх блузки женщинами и детьми.
    4. ( обычно джемперы ) Комбинезоны.
    Потомки [править]

    определение перемычек по The Free Dictionary

    Старый Джон остался в хижине одного, и когда Натти все-таки появился, хотя он появился ночью, его видели, как он тянет одного из тех прыгунов, в которых они несут свое зерно, чтобы перемолоть его и вынуть что-нибудь с большой осторожностью, что он прикрылся медвежьей шкурой.Три знаменитых прыгуна были ими, как все сказали бы, когда все они собрались в комнате. Поэтому он сразу сказал: «Старейшины и городские советники феаков, с нас теперь хватит и пира, и менестрелей. это его должное сопровождение; поэтому давайте перейдем к спортивным видам спорта, чтобы наш гость по возвращении домой мог сказать своим друзьям, насколько мы превосходим все другие нации как боксеры, борцы, прыгуны и бегуны ». женщина в его глазах не лучше, чем один из ваших прыгунов с метлы.И ты, Измаил Буш, отец семи сыновей и стольких миловидных дочерей, открой свой греховный рот, только чтобы проклясть его! Я чувствовал себя довольно уверенно в своей уверенности, что смогу спастись от него, если он будет преследовать меня, когда я буду вне здания , потому что я начал очень гордиться своими способностями прыгуна. Более того, по коротким ногам я мог видеть, что сам зверь не был прыгуном и, вероятно, не бегуном. Я сказал, что на воде мы не были столь щедры; что у нас, когда певец потерял голос и джемпер потерял ноги, эти вечеринки перестали рисовать.Локомотив энергично свистнул; Инженер, направляя поток пара, протянул поезд назад почти на милю — удалился, как джемпер, чтобы совершить более длинный прыжок. Платье, которое я носил, было как у моряка, вышедшего на берег с какой-то горки, толстого синего шерстяного рубашка или, скорее, своего рода джемпер с вязаной шапкой типа там-о’-шантер, очень изношенной на одной стороне, и с красным пучком шерсти в центре. Внутри была толстая женщина в красном джемпере с крючками и зверюшками «Ты первый свитер, которого я когда-либо видел среди красных мужчин Барсума», — сказал я.Я знаю, что ты хороший прыгун! »И так далее; все время с насмешливым голосом и лицом. Из центрального стола я ничего не мог сделать, пока в своем описании Гилкриста вы не упомянули, что он прыгал на длинные дистанции.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
