Ж б монолитный каркас: преимущества, виды и технология строительства

Железобетонный монолитный каркас: где используется, как сделать

Чтобы построить многоэтажную конструкцию или индивидуальную частную усадьбу, в качестве основы можно использовать железобетонный монолитный каркас. Этот вариант строительства не новый, его действенность подтверждена десятилетиями практического применения. Жилые постройки из такого материала суперпрочны и надежны. Правильное применение технологии гарантирует эффективность сооружений этого типа.

Содержание

1. Виды каркасов из железобетона
2. Состав железобетонного каркаса
3. Где используется?
4. Как сделать?
5. Как повысить качества?

Виды каркасов из железобетона

В строительстве используются следующие типы изделий:

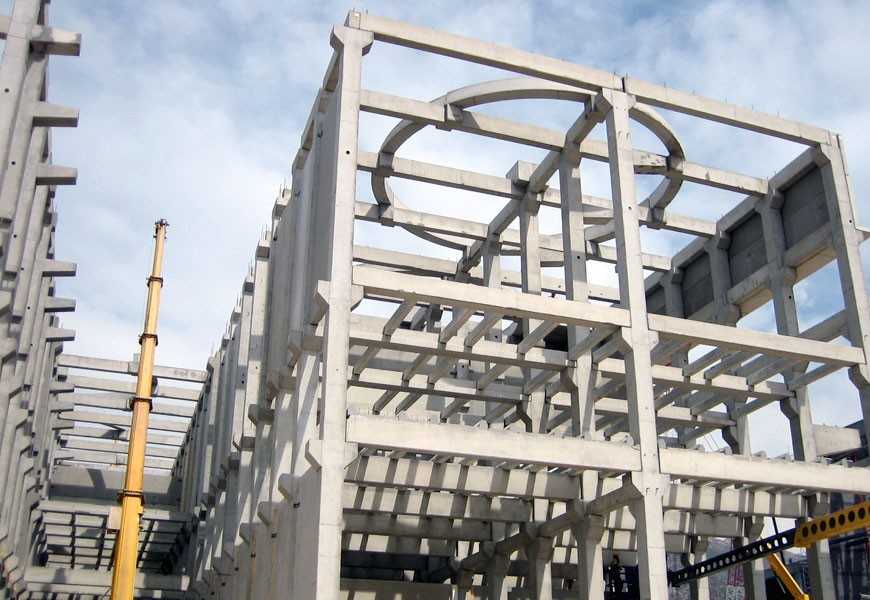

• Сборный железобетонный каркас. Изготавливается на специализированном предприятии в виде отдельных элементов, которые потом собираются на строительной площадке в единую конструкцию. Эти изделия унифицированы, поэтому предложенные архитектурные формы для сооружений не отличаются многообразием. Сооружения из монолитного железобетона этого типа бывают 3-х видов:
  • заготовки в виде ригелей;
  • колонны;
  • основания лестничных пролетов.
• Каркасы сборно-монолитной конструкции. Готовые элементы в виде колонн, монтажных плит с отверстиями для установки, панели для пролетов. Эти изделия устанавливаются на стройплощадке, их арматурные каркасы соединяются между собой свариванием. Далее выполняется заливка пустот бетонным раствором.
• Железобетонный каркас монолитного типа. Изделие сооружается прямо на отведенном участке по согласованному с заказчиком проекту, который предусматривает различную конфигурацию конструкции частного дома. Для заливки используется покупная или приготовленная на месте бетонная смесь определенной марки. Этот тип железобетонного изделия пользуется спросом среди индивидуальных застройщиков из-за богатого архитектурного разнообразия форм сооружений, способности испытывать высокие нагрузки, возможности придачи зданиям конфигурации различной сложности.

Дом из железобетона обладает гибкой конструкцией, поэтому владельцы строений могут выполнить различную планировку своего жилища.

Состав железобетонного каркаса

Железобетон — материал, который имеет сложную структуру. Это каменное вещество синтетического происхождения, состоящее из прочного бетона и железной арматуры. Раствор изготовляется путем смешивания в строго определенных пропорциях связывающих составных, наполнителей, технической жидкости и вспомогательных материалов, которые повышают прочностные и эксплуатационные показатели бетонного монолита. После заливки смесь проходит стадию созревания. Процесс изготовления продукта регламентирован документом — ГОСТ 7473–2010.

Прочность бетона недостаточна для противостояния большим нагрузкам. Для улучшения качества бетонных монолитов применяются стальные элементы. Основа металлического каркаса по ГОСТ 10884–81 — сталь низколегированного сплава, приготовленная способом горячего катания. Вещество улучшает способности материала на растяжение и сжатие. Монолит с такими составными имеет напряжение внутренней структуры, которая способствует его суперпрочности. Адгезия бетона и арматуры осуществляется во время созревания сложной смеси. Прочность железобетонных конструкций обуславливается усилением внутреннего сцепления материалов.

Посмотреть «ГОСТ 7473-94» или cкачать в PDF (1.1 MB)

Сталь и бетон хорошо «уживаются» между собой в железобетонном монолите, они дополняют качества друг друга. Соединяясь с раствором, металл каркаса не допускает крошение и ломку изделия при сгибании и растяжении. Одинаково реагируют компоненты железобетона на изменения температурных показателей — при их повышении они синхронно увеличиваются в объеме, при снижении — уменьшаются. Эти качества вместе с прочностью сложносоставного материала позволяют использовать его на всех этапах сооружения — от несущей фундаментной основы до кровли.

Посмотреть «ГОСТ 10884-81» или cкачать в PDF (927. 3 KB)

Где используется?

Конструкции из железобетона хорошо зарекомендовали себя в двухэтажном и многоэтажном строительстве. Кроме того, его используют при сооружении многоэтажек в варианте неполного каркаса. Применение железобетонных корпусов в компоновке со стенными и перегородочными элементами, выполненными из материалов повышенного качества, влечет за собой снижение общего веса постройки по сравнению со зданиями, у которых стены монолитные.

Используются каркасы из монолитного железобетона в промышленном строительстве для постройки цехов, заводских корпусов, складов. Здания с таким «костяком» возводятся для общественных нужд — школы, детские садики, больницы, стадионы, выставочные залы. Железобетонная конструкция используется в качестве основы для создания больших стен, огражденных стеклом.

Монолитный каркас из железобетона применяется для строительства зданий в зонах повышенной сейсмоопасности и в регионах, где происходят оползни грунта.

Как сделать?

Строительство дома с каркасом из монолитного железобетона начинают с выравнивания площадки под застройку, очистку от камней и мусора. Далее приступают к формированию арматурного «скелета» постройки. Металлические прутья соединяют между собой по длине и ширине проволокой или, что нежелательно, электросвариванием. Эту работу выполняют параллельно с обустройством опалубки. Такое временное сооружение строится из досок или листов фанеры. Для увеличения прочностных показателей монолита и сохранения раствора от протекания опалубку застилают полиэтиленовой пленкой. Каркас из арматуры устанавливается в средину деревянной конструкции.

Далее выполняется заливка покупного или самостоятельно подготовленного бетонного раствора. Работу желательно выполнить за один раз, хотя физически это выполнить не всегда возможно. Затем залитую смесь уплотняют вибратором или подручными средствами. Особое внимание следует уделить местам с высокой концентрацией арматурных элементов. После этих работ ожидают созревание монолита. Последний этап — снятие опалубки с застывшего каркаса дома.

Как повысить качества?

Для эффективности применения монолитного железобетонного каркаса повышают сорт используемой бетонной смеси. Это влечет за собой увеличение прочностных показателей конструкции, что позволяет уменьшить количество установленной в каркас арматуры, которая дорого стоит. Также можно провести оптимизацию, изменяя параметры стальных элементов — диаметр, марка, степень использования в железобетоне. Повысить эффективность применения железобетона при сооружении монолитного дома можно путем создания из этого материала не только стен, а и подземной и цокольной частей. В этом варианте нагрузка от массивной конструкции здания будет плавно передаваться на плотные слои почвы.

8 главных элементов сборного каркаса МКС

Мы проектируем и строим здания и сооружения преимущественно в сборно-монолитном железобетонном каркасе. Расскажем в этой статье про его особенности и преимущества, а также пройдемся по 8 основным элементам.

ЖК «Острова» в Казани: смотрите видеообзор объекта

Почему сборно-монолитный?

Несущий остов в наших проектах представлен готовыми заводскими изделиями — это колонны, преднапряжённые ригели, плиты перекрытия и другие элементы. Все элементы объединяются с помощью омоноличивания стыков — колонны с ригелем и ригеля с плитой перекрытия. При этом объём монолитных работ не превышает 7% от общего объёма работ строительства.

Это дает нам экономический эффект за счёт быстрого возведения несущих конструкций: под одним краном строители монтируют до 4000 кв.м каркаса в месяц. Производство монолитных работ существенно зависит от погодных условий и времени года. Суровый климат в нашей стране вынуждает строителей использовать дополнительные средства: модификаторы для понижения температуры замерзания воды, электропрогрев бетона или другие способы поддержания тепла.

Это приводит к удорожанию строительных работ. Представьте, если вы строите, например, небольшое по современным меркам 9-этажное здание из монолитного каркаса: сколько энергии потребуется для его прогрева?

Наша технология строительства позволяет изготовить на заводе сборные элементы с высокой степенью точности и надежности, ускорить темпы строительства в 1,5-2 раза по сравнению с монолитным и кирпичным строительством, снизить расход основных материалов(цемент, щебень, арматура) в среднем в 2 раза, а также производить строительные работы до -25°С без потери качества и скорости монтажа конструкций.

Конструктивные особенности

Наша каркасная система дает большой простор для архитекторов: им будет несложно сформировать объёмно-планировочные решения за счёт сетки колонн до 12х12 м, которые соединяются ригелями под любым углом. Обычно ригели ухудшают эстетику интерьера помещений — их края выступают в местах пересечения потолков и стен. В нашем каркасе такого нет: мы закладываем ригели в межквартирных стенах или скрываем их в раскладке плит перекрытий.

Cборный каркас позволяет нам увеличить полезную площадь квартир на 5-9% в сравнении с кирпичным домостроением и в зависимости от планировочных решений. В преимущество железобетона верил архитектор Ле Корбюзье уже в начале 20 века: он декларировал знаменитые «5 отправных точек современной архитектуры». В них он отверг предназначение стен как несущей конструкции, провозгласил свободную планировку помещений и свободный от нагрузок фасад, который теперь может принимать любые формы. Эти положения актуальны и сейчас: железобетон был главным строительным материалом XX века и скорее всего останется им в XXI.

Элементы каркаса

А теперь — краткий обзор 8 главных элементов нашего каркаса.

1. Колонны выполняются неразрезными высотой до 5-ти этажей. Сечение колонн определяется расчетом и может быть от 250х250 до 400х600 с шагом 50 мм в любом направлении. Если потребуется большее сечение колонны по расчету, то производится стыковка двух колонн или параллельно, или под углом, или в виде «Т»-образное сечения. Стыковка колонн по высоте выполняется посредством штепсельного стыка.

2. Ригели могут быть длиной до 12 (иногда до 15) метров. Наиболее оптимальная с экономической точки зрения сетка для жилья 7-7,5 м. Сечения ригелей в основном 300х250(h) или 400х250(h). А в случае попадания ригеля в край жилой комнаты — высотой сечения 100 и 150 мм. Соответственно, связевые ригели вдоль плит перекрытия могут выполнятся скрытыми.

3. Плиты перекрытия применяются как безопалубочной формовки (ПБ), так и с агрегатно-поточных линий (ПК). Допускается устройство вырезов в плитах в ПБ — шириной не более 1-й пустоты, в ПК — до 1/3 пролета, но с внесением усиления в чертежи изделия.

4. Лестницы состоят из сборных маршей, индивидуальных балок под их опирание и пустотных плит для площадок.

5. Диафрагмы жёсткости устанавливаются в зданиях выше 5-ти этажей. Чаще всего диафрагмы размещают в районе лестничной клетки с частичным опиранием на нее лестничной площадки и балки, а также в межквартирных перегородках.

6. Шахты лифтов выполняются как полносборные (тюбинги), так и состоящие из отдельных панелей. Они объединяются в пространственный элемент на строительной площадке с помощью стыковки элементов на сварке или омоноличивания выпусков в торцах панелей.

7. Балконные плиты обычно применяются в сборном исполнении с опиранием на 2 или 3 стороны. Конфигурация балконных плит может быть различна в зависимости от архитектурных решений.

8. Консольные рамки устраиваются под кирпичную кладку, когда она используется в качестве облицовки фасада. В рамки мы помещаем термовкладыши, чтобы обеспечить утепление ригелей и колонн каркаса.

Посмотрите видеоролик c наглядной демонстрацией нашего каркаса: от изготовления изделий на заводе до сдачи объекта в эксплуатацию.
