как сделать простые самодельные приспособы в домашних условиях, устройство точилки, самоделка кондуктора на rocta
06ДекСодержание статьи
- В какой момент необходимо затачивать инструмент
- Покупные устройства для заточки сверл
- Советы по изготовлению кондуктора для заточки сверла самостоятельно
- Специфика затачивания с различной формой режущей кромки
- Какие углы должны быть для работы с разными материалами
- Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности
- Требования безопасности
- Работаем с бетонным инструментом
- Как заточить сверло по металлу: приспособление на дрель
- Сферы применения
- Как подобрать насадку
- Порядок сборки упора для заточки сверл
- Многообразие изделий
- 3 простых устройства и для дрели – видеоинструкции
В этой статье мы расскажем, что нужно делать, чтобы не покупать каждый раз новый расходный материал для токарного станка и сверления.
Поделимся, какие существуют лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу, как изготовить их в домашних условиях, а также как сделать точилку своими руками.

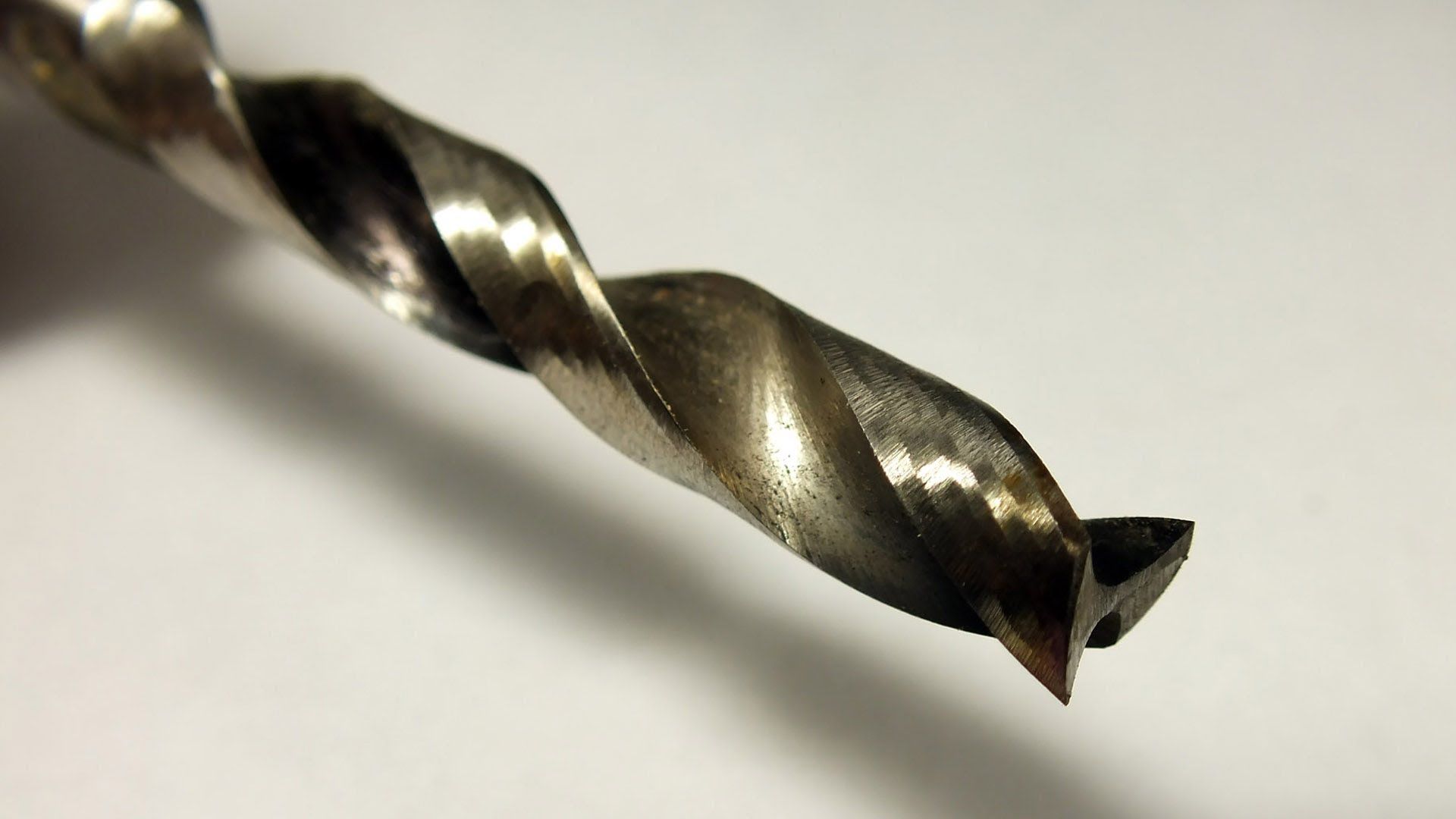

В какой момент необходимо затачивать инструмент
Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:
- издается посторонний звук – скрип, свист;
- происходит быстрый нагрев;
- полученное отверстие обладает низким качеством, на нем есть зазубрины;
- стружка образуется не из всех канавок.
Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

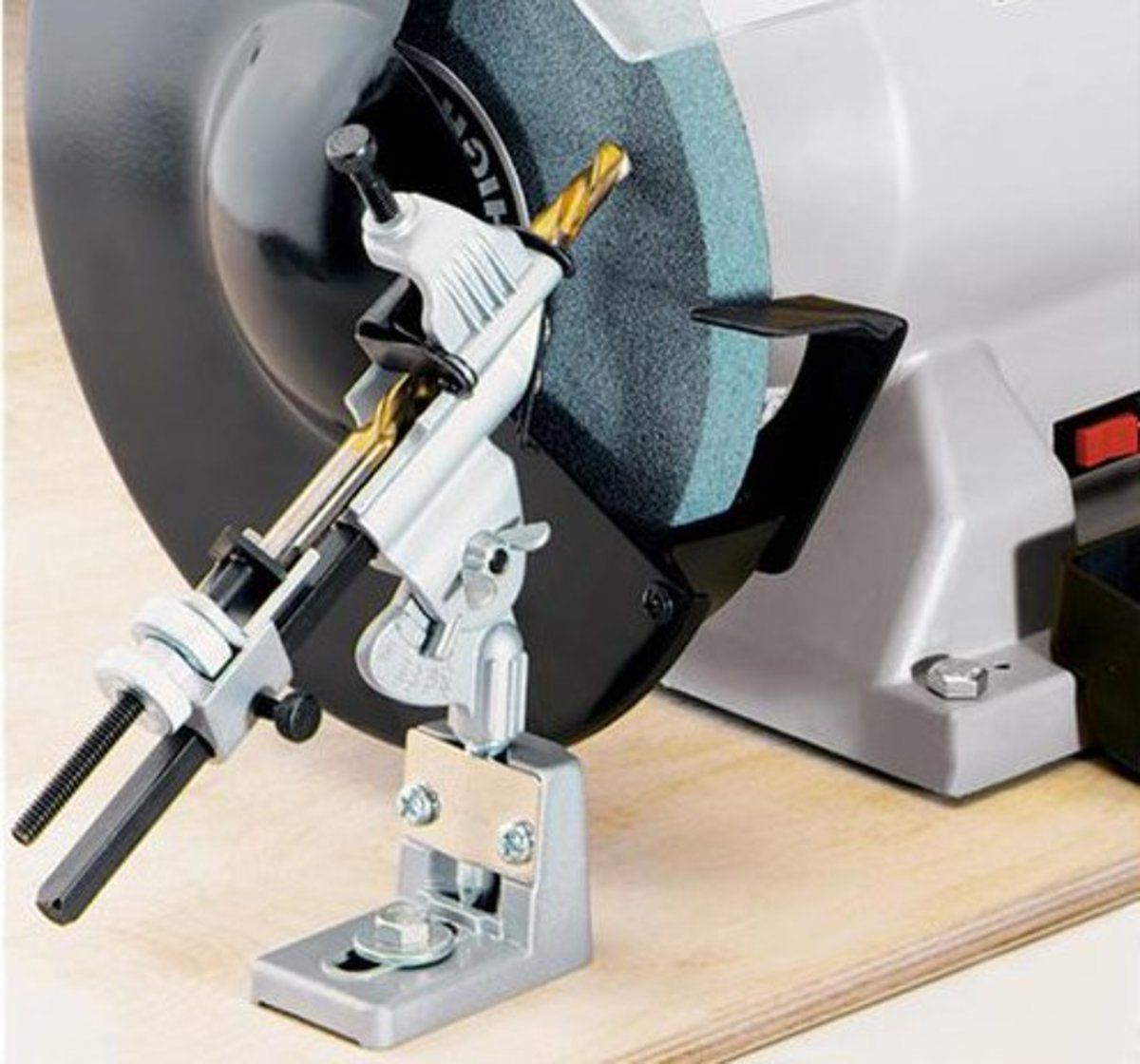

Покупные устройства
Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узкоспециализированные.
Применение самодельного аппарата, в свою очередь, обладает достоинствами:
- экономичность – изготовить его можно из подручных материалов;
- приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
- уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственные самодельные точилки для сверл своими руками.
Но если вы хотите купить готовый станок, посмотрим, чем они различаются.
Основные виды заводских устройств
Они разделяются на два типа:
- со стандартным набором режимов по классическим размерам;
- с возможностью регулировать все параметры.
Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).
Советы по изготовлению кондуктора для заточки сверла самостоятельно
Нюансы и особенности:
- новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
- работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
- ручной привод неэффективен, понадобится подключение движка;
- обязательно предварительное составление чертежа;
- на схеме необходимо отразить размеры и способы крепления.
Специфика затачивания с различной формой режущей кромки
Есть 4 типа края, они нуждаются в 2 разных подходах:
- одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) к абразивному кругу, двигать инструмент при этом не нужно;
- цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.
Ошибки и их предупреждение при работе с приспособлением для заточки сверл на наждаке
Часто бывают допущены промахи:
- Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
- Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно, у вас не очень функциональный держатель, его наклон приведет к асимметрии.
Какие углы должны быть для работы с разными материалами
Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:
Металл | Заточка в градусах |
Сталь и чугун | 115—120 |
Бронза, латунь | 125—135 |
Медь | 125 |
Алюминий, дерево, керамогранит | 135 |

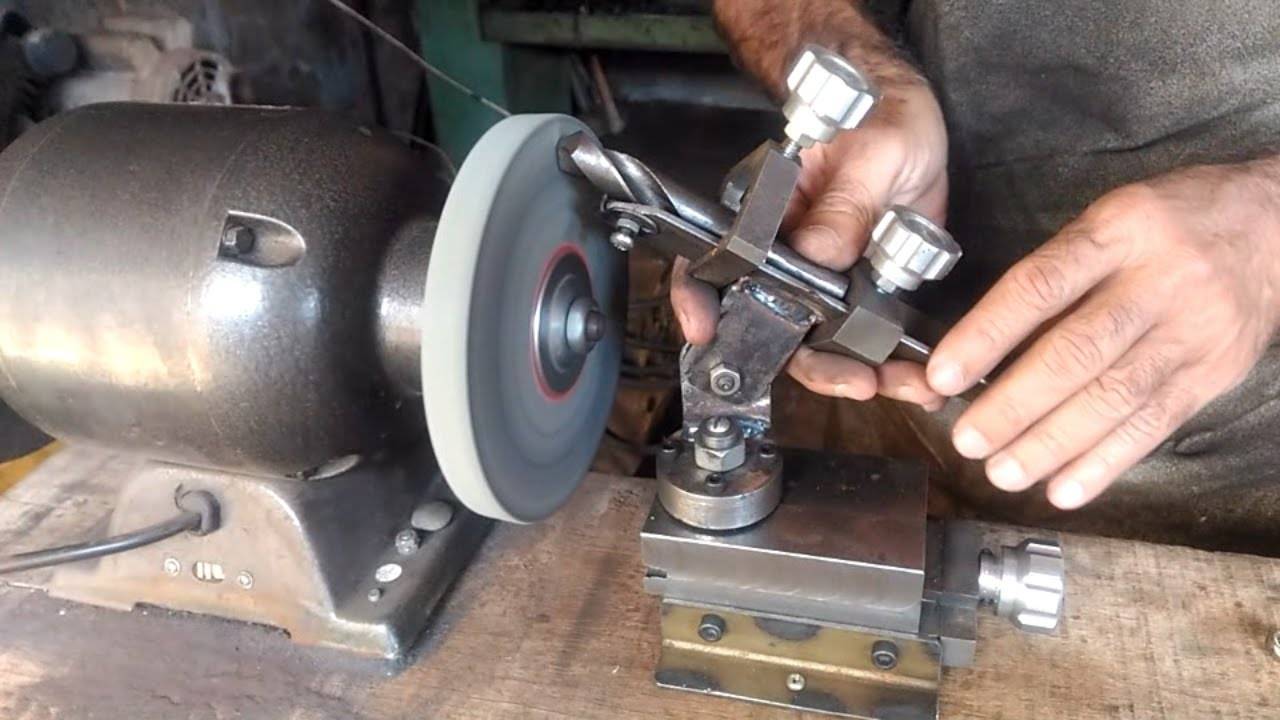

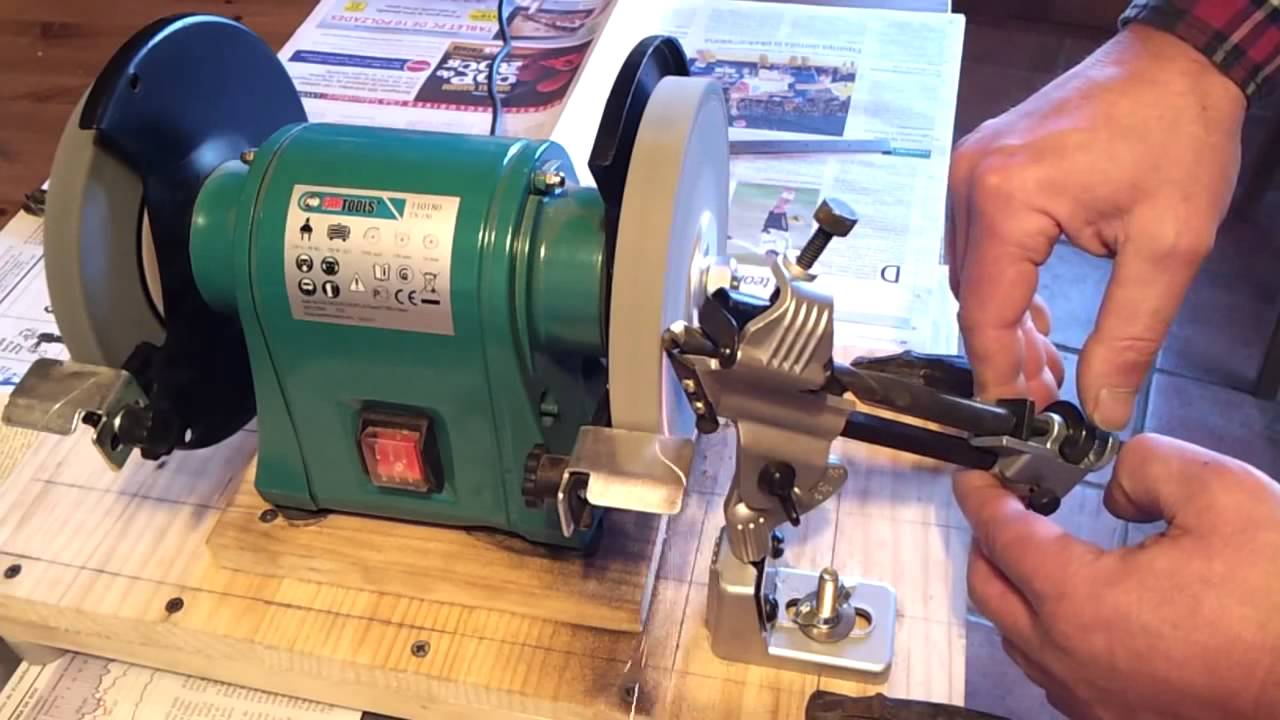

Самодельная стойка – приспособление для заточки сверла по металлу: как правильно точить и их конструктивные особенности
В зависимости от масштабов задач они могут быть разного размера.
Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:
- основания;
- крепежного элемента для зажима инструмента;
- упорный механизм;
- винт, регулирующий подачу;
- зажимы.

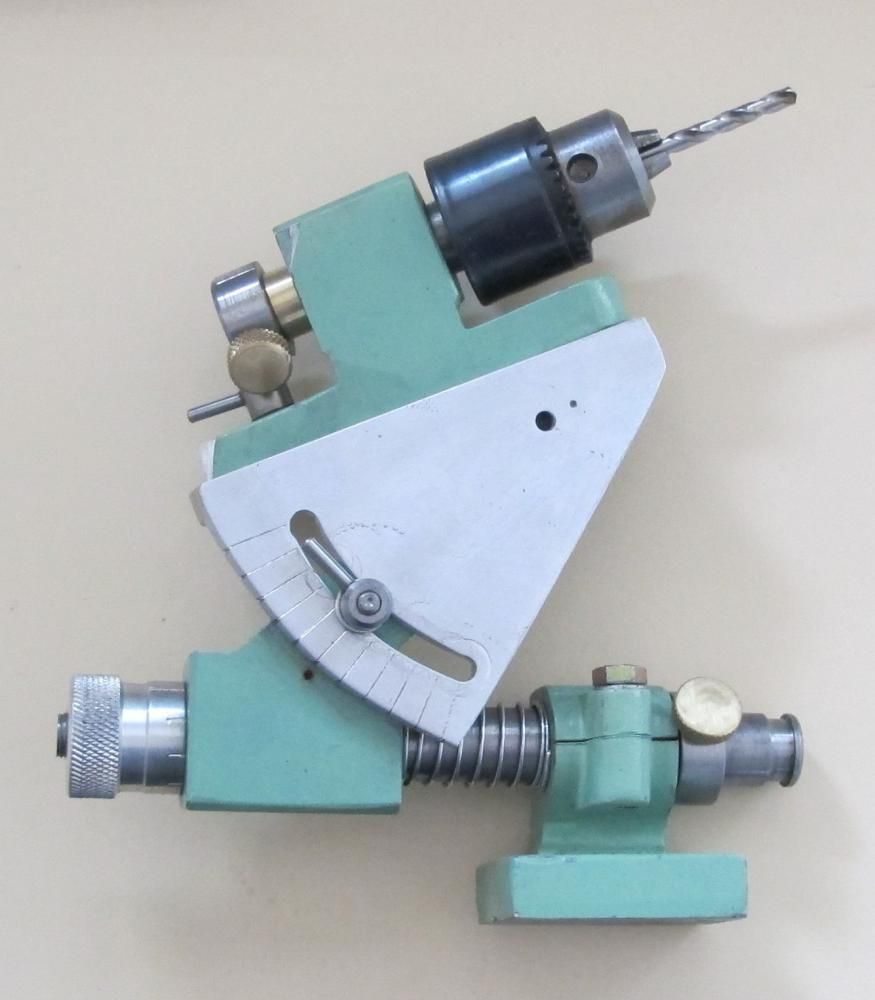

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.
Простая приспособа из гайки для заточки сверла своими руками в домашних условиях
Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:
Инструкция по созданию:
- Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
- Угол заточки должен соответствовать полученным краям – 120 градусов.
- Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
- Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.
Он будет зажимать обрабатываемый инструмент.В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.
Заточное приспособление на дрель для сверл своими руками
Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:
- выполняйте детали из металла, а не пластиковые;
- соедините наждачный круг с патроном при помощи кольца;
- наждачный конус можно изготовить на токарном станке;
- внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.
Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:
youtube.com/embed/RdXCnTfe5Cc» frameborder=»0″ allowfullscreen=»»> Устройство для болгарки
Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:
К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего для качественной заточки сверла. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

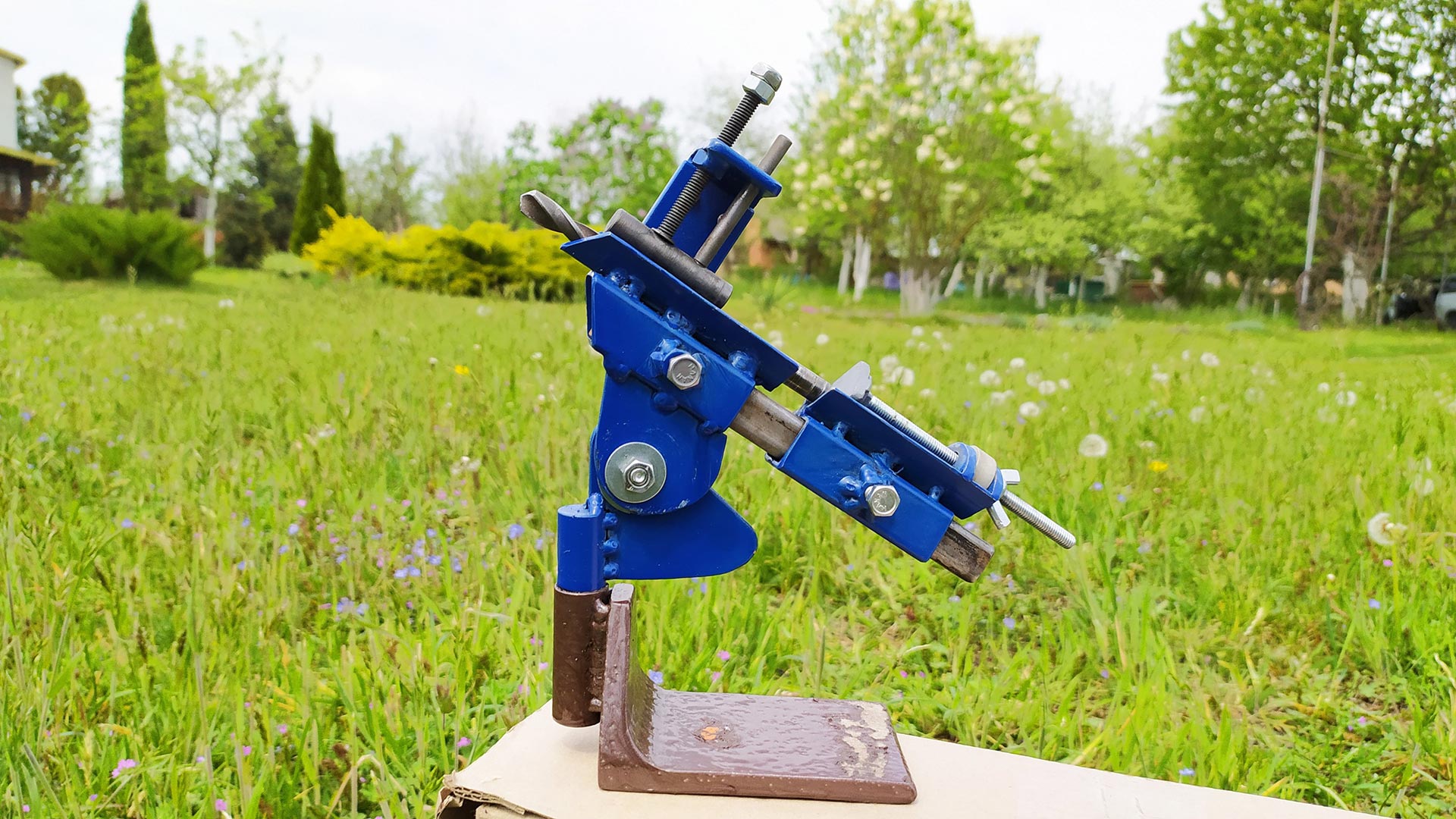

Самоделка: оправка для заточки сверл из дверных петель своими руками
Еще один интересный домашний вариант.
Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:
- нижняя часть фиксируется на подручнике;
- верхняя перемещает заготовку;
- нижний палец нужно вытащить, оставить только верхний;
- следует разрезать на две части одну из петель – одна из них регулирует наклон;
- нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
- далее нужно заварить барашек, чтобы вращать упорный механизм.
Более подробная поэтапная инструкция в видео:
Спиральный тип
Для этой самодельной приспособы необходима втулка с диаметром в точности повторяющим размер сверла, заточка которого будет производиться своими руками. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.
Требования безопасности
Соблюдайте правила:
- всегда надевайте перчатки, закрытую обувь и одежду;
- проверяйте фиксацию элементов перед включением электропривода;
- станки должны иметь заземление;
- обеспечьте рабочую зону освещением и легким доступом к столу.
Работаем с бетонным инструментом
Рекомендации:
- используйте круг с алмазным напылением;
- работайте на низких оборотах;
- начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.
Если высота режущей части не превышает 10 мм, легче купить новую насадку.

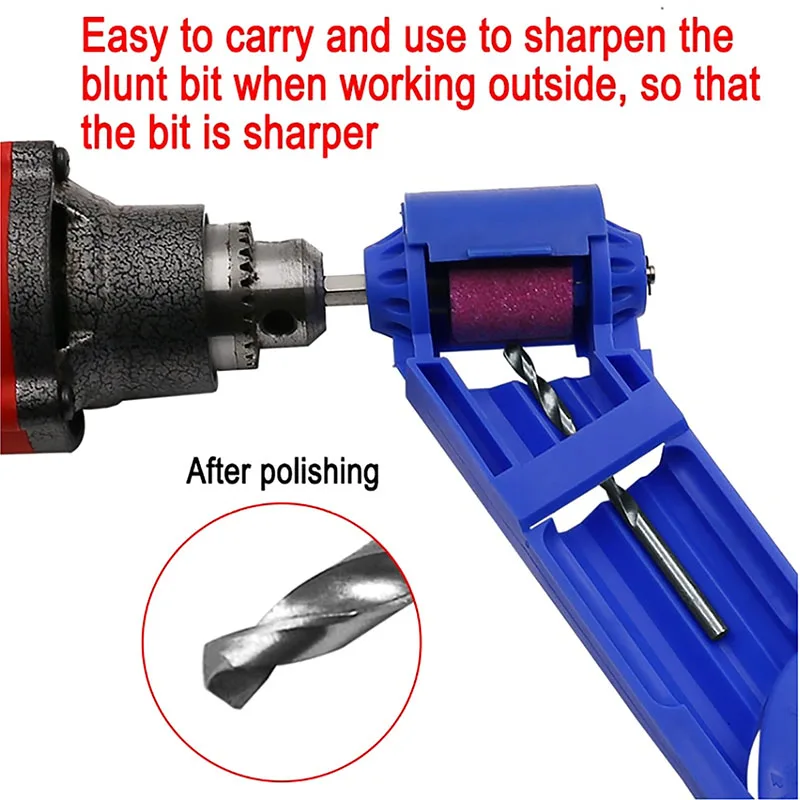

Как заточить сверло по металлу: приспособление на дрель
Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:
Конструкция
Состоит из следующих элементов:
- пластикового корпуса;
- наждачного круга;
- муфта для соединения с электродрелью;
- крышка с отверстиями разного диаметра.
Преимущества и недостатки
Плюсы:
- низкая стоимость;
- легкость управления;
- размерный ряд – от 3 до 10 мм.
Минусы:
- не подходит для заводского, постоянного использования;
- нельзя применять для сломанных резцов;
- низкая фиксация в патроне;
- нельзя индивидуально настраивать угол.
Сферы применения
Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.
Как подобрать насадку
Факторы для выбора:
- совместимость диаметра с дрелью;
- углы заточки;
- размеры отверстий для сверл;
- производитель;
- наличие в комплекте второго точильного камня с менее распространенным наклоном.
Какие еще бывают насадки
Чтобы сделать электродрель максимально функциональной, ее оснащают простым приспособлением для заточки своими руками не только сверл, но и других инструментов:
- дисковых пил;
- ножей и стамесок.
Это удобный многофункциональный вариант для домашнего использования.
Комплектация
Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:
Описание порядка сборки упора для заточки сверл: самодельное приспособление в домашних условиях
Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий.
Затем на электродрель надевается элемент В, а Г крепится к патрону.
Многообразие изделий
Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:
- Sparta.
- Bosch.
- KWB.
- Dremel.
- STURM и другие.
Будьте осторожны с китайскими аналогами.

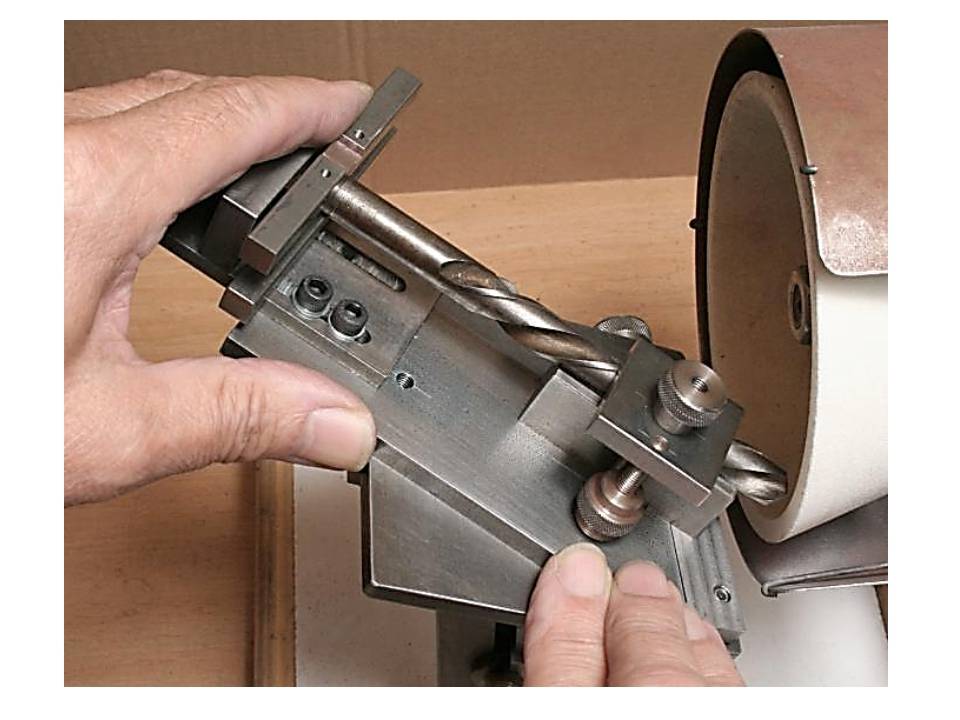

3 простых самодельных устройства для заточки сверл своими руками: как сделать
Мы уже рассказали о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.
Из дверных петель
Из гайки
На болгарке
youtube.com/embed/Zy0727Rn7Vs» frameborder=»0″ allowfullscreen=»» data-lazy-type=»iframe» data-src=»https://www.youtube.com/embed/Zy0727Rn7Vs»> На дрели
В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.Также вы можете ознакомиться с нашим ассортиментом ленточнопильных изделий. Компания «Рокта» уже 15 лет на российском рынке. За это время мы охватили практически все города страны – обращайтесь!
Полностью заточенное сверло по металлу из быстрорежущей стали -DIN1897 -h8 -Специальная заточка для листового металла
Цилиндрический хвостовик: диаметр хвостовика равен диаметру наконечника.
30° канавка типа N: нормальный профиль канавки с углом подъема спирали 30°.
Быстрорежущая сталь: основа из быстрорежущей стали
Резка листового металла: с центрирующим наконечником и кромкой.
+ Список всех продуктов 1143741.
| Ссылка | Диаметр сверла в мм | Диаметр хвостовика или см | Общая длина | Обрезанная длина | Множественное количество продаж | |
|---|---|---|---|---|---|---|
| 11437410300 | 3 | 3 | 46 | 16 | 1 | |
| 11437410350 | 3,5 | 3,5 | 52 | 20 | 1 | |
| 11437410400 | 4 | 4 | 55 | 22 | 1 | |
| 11437410420 | 4. 2 | 4.2 | 55 | 22 | 1 | |
| 11437410450 | 4,5 | 4,5 | 58 | 24 | 1 | |
| 11437410500 | 5 | 5 | 62 | 26 | 1 | |
| 11437410550 | 5,5 | 5,5 | 66 | 28 | 1 | |
| 11437410600 | 6 | 6 | 66 | 28 | 1 | |
| 11437410800 | 8 | 8 | 79 | 37 | 1 | |
| 11437411000 | 10 | 10 | 89 | 43 | 1 |
Следуйте за нами в сети
Дом
Сравнить
Мой выбор
Не использовать с Explorer, edge,.
..
Угол сверления от 90 град. до 140 град.

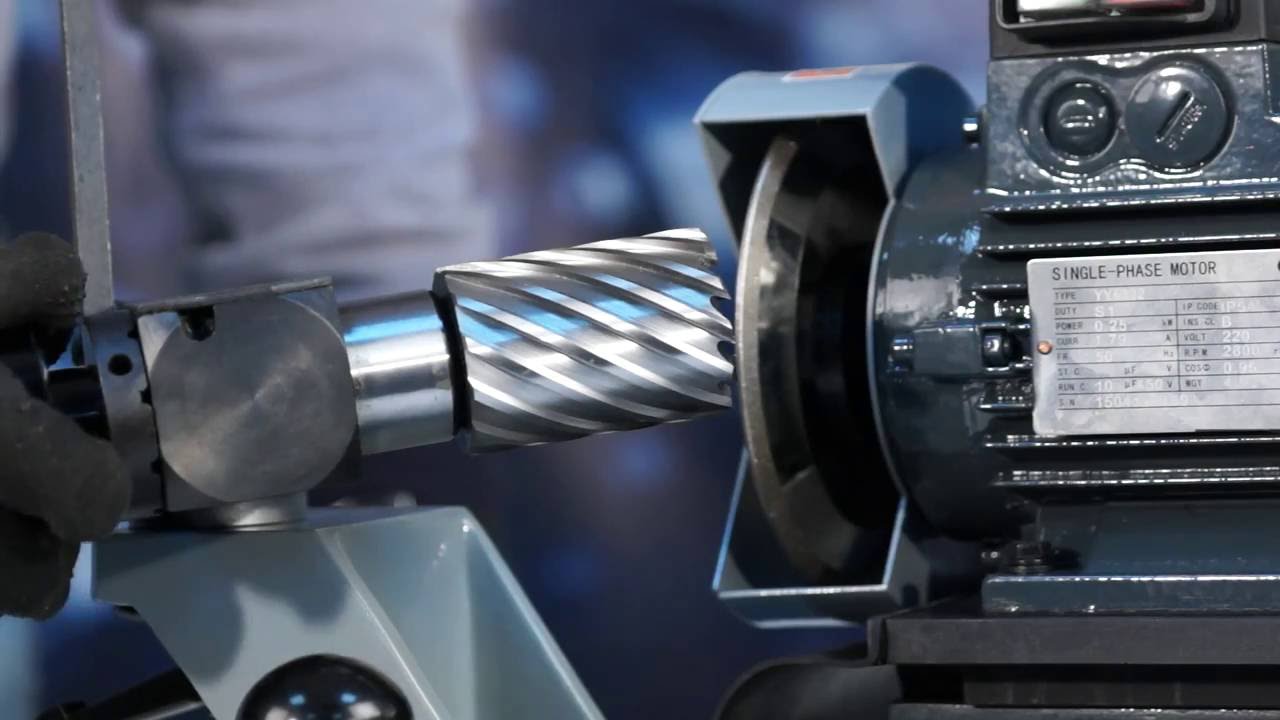

Промышленная шлифовальная машина в прочной, жесткой цельнометаллической конструкции.
Затачивает метрические сверла от 2 до 13 мм.
Угол сверления от 9от 0 до 140 градусов для стандартных точек сверления и 118 градусов. для многогранного острия (типа Nachi SG-ES).
Промышленная шлифовальная машина в прочной, жесткой цельнометаллической конструкции.

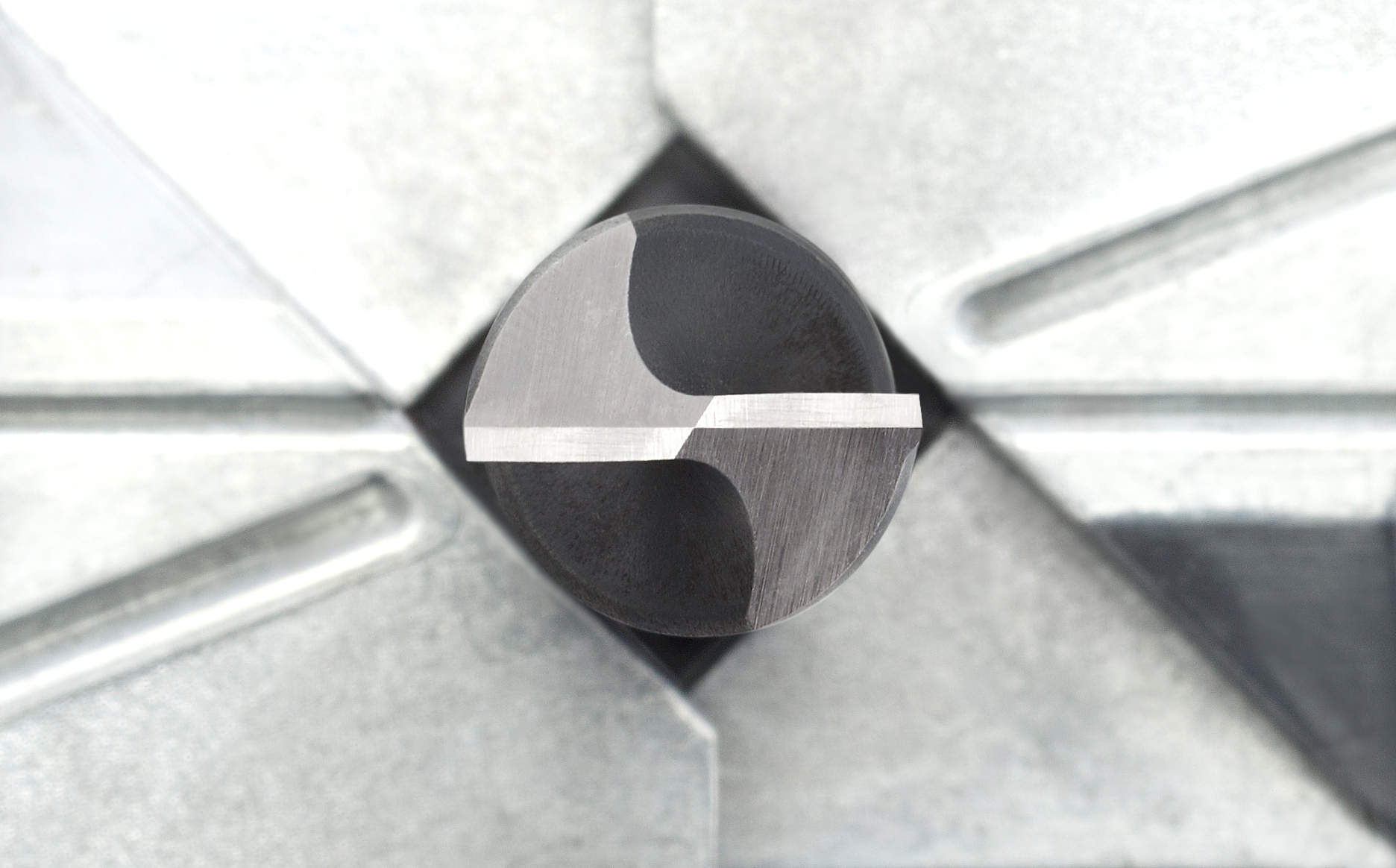

Точка разделения с помощью S-образного утончения паутины
Точильный станок для точечной сварки и точилка для сверл для листового металла диаметром от 3 мм до 13 мм (# 32 (от 7/64 дюйма до 1/2 дюйма)).
Угол сверления листового металла от 165 град. примерно до 185 градусов, с центральной точкой сверла.
Точилка промышленного класса в прочной и жесткой цельнометаллической конструкции.
Охлаждающее действие колеса устраняет необходимость в дополнительном охлаждении.
