Защитный слой бетона минимальный: Защитный слой бетона для арматуры, СНИП, толщина и минимальный слой

Минимальная и максимальная толщина защитного слоя бетона для рабочей арматуры в грунте

Содержание:

  1. Показатели для выявления размера
  2. Устройство защитного слоя арматуры в плите и от чего зависит его толщина
  3. Нормативные показатели
  4. Использование готовых деталей для фиксации
  5. Необходимый ремонт

При строительстве зданий, а также любых конструкций, предполагающих использование железобетона, необходимо придерживаться определенных правил и строгих рекомендаций. Это как строительный опыт, так и нормы СП, закрепленные на правом уровне. Одна из таких норм и станет главным объектом нашего текущего обзора. Мы узнаем, что такое минимальная толщина защитного слоя бетона для арматуры в фундаменте, назначение, функции данного барьера. А также основные показатели для разных типов конструкций и изделий, нуждающиеся в дополнительном обеспечении безопасности.


Источник: https://pixabay.com/photos/new-home-construction-build-1664325/

Показатели для выявления размера

Для начала уточним, что под фактором дополнительной защищенности подразумевают величину бетона, который заполняет пространство от самого стального каркаса до края монолита. Как известно, каркас не должен выступать за контур. Иначе он будет контактировать с внешней средой. Что приведет к самым неблагоприятным последствиям. Если раствор опасается лишь физического повреждения, механического давления, то с внутренними элементами не все так просто. Они могут быть деформированы в результате химических факторов. Это действие влаги, окисленной среды, кислот и щелочей, электричества. Ключевая опасность – действие коррозии. Что влечет за собой в первую очередь ослабление физических показателей изделия. Оно станет гораздо более ломким и хрупким, не сможет выполнять своего функционального предназначения. А оно заключается в повышении устойчивости на изгиб.

Ведь бетон без труда держит почти любую нагрузку на сжатие, но изгиб – его слабое место. Он в 15 раз уязвимее в этом параметре. И без стержней просто начнет трескаться даже от допустимых нагрузок. Его поверхность быстро разрушится.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

В итоге что такое минимальный защитный слой бетона для арматуры – это величина от ближайшего металлического элемента до контура плиты или грани монолита. Стоит понимать, что на конкретные цифры влияет огромное количество условий. А также какую конкретно функцию будет выполнять барьер в том или иной ситуации. Ведь предназначений у такой методики множество.

К базовым можно отнести:

  • Обеспечение корректного крепления армирующих элементов. То есть, сами стержни должны быть надежно зафиксированы. В противном случае, вместо каркасной функции, он начнет, напротив, вредить готовому изделию. Все элементы должны находиться строго на предписанием отведенных положениях.

  • Еще один эффект, это должный уровень распределения внешних давлений. Без арматурной детали внутри монолита нагрузка будет иметь локальную зону. А значит, именно она и будет принимать весь механический урон. Что логично приведет к трещине, ведь отдельная часть раствора для этого явно не предназначена. Сетка внутри позволит распределить такое давление по всей поверхности.

  • Также, защитный слой железобетонных конструкций помогает исключить влияние природного фактора на арматуру. А стоит знать, что у стержней нет даже специальной защитной обработки. От нее все равно не было бы никого толка, учитывая их локальное размещение. Поэтому обработка и исключается. А значит, при даже самом небольшом контакте со внешней средой, разрушений определенного спектра не избежать.

  • В какой-то мере такой барьер помогает блокировать не только влагу или химическое воздействие, но и термическое. Как известно, металл наоборот очень неустойчив к повышенным температурам, но предельные показатели для него вредны. У всех есть своя температура плавления. А вот раствор почти полностью игнорирует любой жар, он абсолютно огнеупорен.

Итак, предписания по выбору нужной толщины содержатся в нормативном документе СП 63.13330. И там даны не только строгие цифры, но и масса прикладных рекомендаций. Которым лучше следовать, чтобы избежать перерасхода.

Если разбираться в документе, легко понять, какой защитный слой бетона для арматуры в СНиП считается необходимым. А точнее – оптимальный. Именно так, записаны минимальные параметры, их нарушать нельзя ни в коем случае.

Но максимальной планки как таковой нет. Однако указывается, что превышать базовый размер не следует более чем на 15-20%. Ведь чем большую подушку раствора строители нанесут на каркас, тем больший последующий ущерб возможен. В первую очередь, увеличивается вес монолита. А он определен, исходя всех особенностей здания или иной постройки. Превышения параметра может сказаться весьма негативно. А также это просто экономический ущерб. Получается небольшая переплата в условиях единичного изделия. Но если подразумеваются огромные объемы строительства, то перерасход средств достигает колоссальных показателей. Которые способны привести весь проект к отсутствию рентабельности. И защитный слой рабочей арматуры перекрытия в колонне, и в плите, и в любом ином изделии всегда должен следовать логике экономической целесообразности. Данные параметры имеют весьма простую зависимость. Величина зависит от:

  • Установленный диаметр самих стержней, а также основные показатели, заложенные производителем.

    Они зависят от марки раствора.

  • Конкретный тип изделия, которая будет построена в результате. Это фактически ключевой аспект, который оказывает самое массивное влияние. В одних случаях минимальный размер будет плавать в диапазоне 20-30мм, в другом упадет до 5мм.

  • Рассчитанные цифры, выявляющие предельные нагрузки, применимые на конечный продукт. То есть, простыми словами – это вес зданий, плюс учет расположенного внутри оборудования, меблировки и трафика людей при ситуации максимальной наполненности. Или просто вес, если говорить про столб линий электропередач, к примеру.

  • Габариты и масштаб всей постройки. Насколько она протяженная, какой периметр основания подразумевается.

  • Условия, в которых предполагаемый период будет проводиться активная эксплуатация. Имеется в виду климатическая зона, уровень грунтовых вод, температура в разные сезоны, уровень выпадения осадков и множество иных в большинстве своим метеорологических моментов.


Источник: https://pixabay.com/photos/house-architecture-family-wood-3121164/

Устройство защитного слоя арматуры в плите и от чего зависит его толщина

Стоит знать, что проверки на соответствия, проводимые самой строительной компанией или компетентными надзорными инстанциями, способны с легкостью выяснить, соблюдаются ли предписания строительных норм. Причем для подобной процедуры нет никакой необходимости повреждать саму огранку объекта, разрушать часть плиты. Для этой цели задействуют специальное оборудование, которое с помощью фиксации уровня магнитного излучения определяет, насколько далеко находится металл. Для определения толщины в расчет берут следующие аспекты:

  • Вид постройки. Хотя, обычно преимущественно речь идет про различные здания, это может быть что-то менее массивное. Бассейн, как варианта, столб. И цифры будут значительно отличаться. Ведь вид конструкции предполагает и различное применение, нагрузку, контакт с внешней средой и иные важные аспекты.

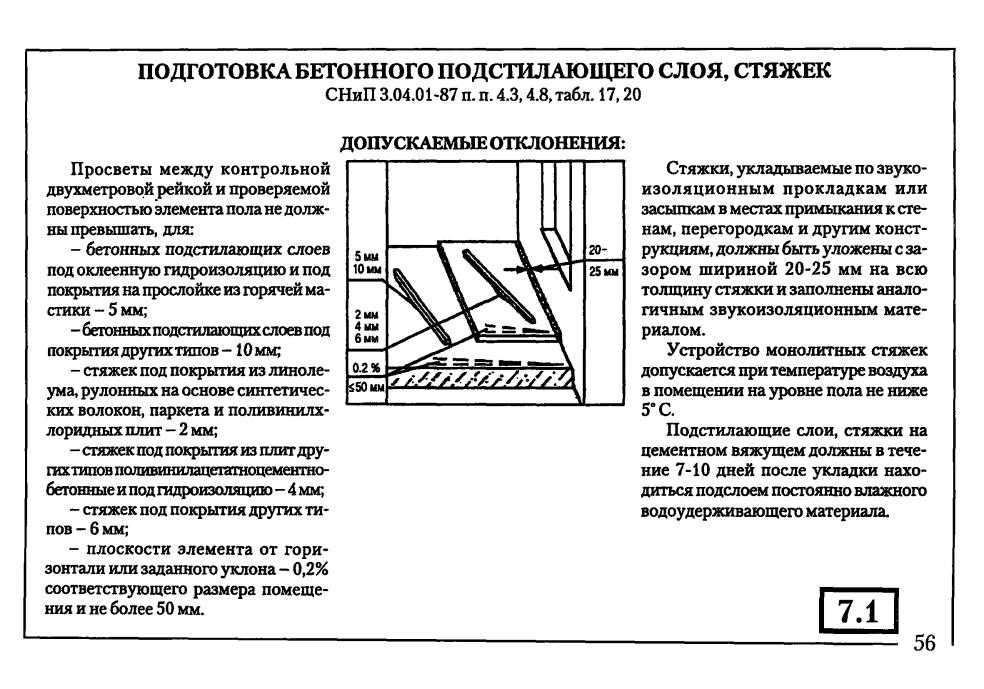

    Так, защитный слой арматуры в бетоне для стен подвала, стяжки, защита перекрытий – все имеет разные значения.

  • Расположение стержней. Внутри монолита используются различные типы распределения арматуры. Это либо поперечное, либо продольное. И она также имеет свое влияние на уровень необходимого барьера. Ведь в одном случае к грани будут подступать лишь концы, в другой более массивные продольные элементы.

  • Роль каркаса. Обычно подразумевается стандартная, то есть, ее еще принято называть рабочей. Но есть и конструктивная роль.

  • Глубина расположения непосредственно в грунте. Если это в принципе предусматривается. Чем ниже, тем влияние грунтовых вод будет серьезнее. А значит, нужно будет озаботиться препятствием для влаги.

  • Наличие контакта с электричеством. То есть, будет ли готовый продукт периодически или постоянно контактировать с объектами под сильным электрическим напряжением. К примеру, на тех же электростанциях, линиях ЛЭП.

При этом максимальный защитный слой бетона для арматуры определяется исходя из единственного возможного значения между минимумом и экономической целесообразностью. Чтобы не переплачивать, всегда нужно ориентироваться на низкую отметку, но с запасом в 10%. Чтобы по ошибке, стараясь слишком плотно подойти к цифре, не нарушить нормы СП.


Источник: https://pixabay.com/photos/construction-house-home-construction-2338639/

Нормативные показатели

Теперь перейдем к конкретике, больше пройдемся по точным цифрам. Хотя, как Вы понимаете, исходя из огромного количества факторов, оказывающих непосредственное влияние, весьма проблематично назвать конкретные значения. Ведь они способны сильно меняться, если меняется географическая локация или способы применения продукты.

Поэтому для начала оттолкнемся как раз от климатического фактора. Точнее, не его величины, а уровня влияния. Если продукт используется внутри дома – это не совсем то же самое, что и заложенный под тоннами грунта вблизи подземных вод. Итак, величина защитного слоя бетона, таблица для наглядности. Все данные указываются в миллиметрах.

Назначение

Уровень контакта со средой

Минимальный порог

Внутри помещения, без активного влияния климата, отапливаемые в зимнее время года

Отсутствующий

20

В помещениях, где допускается высокий показатель влажности. К примеру, бассейн или аквапарк

Низкий

25

На открытом воздухе, без искусственных препятствий для осадков

Средний

30

Внутри толщи грунта

Высокий

40

ЖБИ продукция, изготавливаемая на заводах, в итоге является более качественной, крепкой и надежной. Учитывая этот момент, нормы СП официально допускаются возможность снижения указанных параметров на величину не более 5мм. Если это продукт, созданный в заводских условиях. Что для современного частного строительства – редкость. Зачастую необходимые основания или объекты возводятся прямо на месте. Так поступают даже профессиональные компании, которые не хотят заморачиваться с доставкой и закупкой. Но крупное строительство в любом случае подразумевает использование готовых товаров.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

Важно понимать, что защитный слой бетона в железобетонных конструкциях в грунте – обеспечение безопасности самого стержня. И рационально считать, что этот барьер не может быть меньше самого прута. Поэтому в случаях, если диаметр плута больше указанного минимального значения, ориентироваться всегда стоит именно на диаметр. Это и будет предписанной нормой. Градация норм в зависимости от конкретного вида и назначения конструкции различается следующим образом:

  • Плита, а также стены. В том числе, несущие стены, расположенные в жилых зданиях обязаны по регламенту иметь расстояние от прута до грани в 10 мм. Но такие значения используются, только если общая толщина самого продукта не превышает 100 мм. Если он больше, даже всего на один миллиметр, то норма предписывает увеличить размер до кромки еще на 5 мм до общего числа в 15мм.

  • Балки и перемычки, а также все иные типы перекрытий имеют иной показатель. Базовые требования, выдвигаемые к ним СП – это уже 15 мм. Но опять же, в случаях, когда само изделие меньше, чем 250 мм. Иначе снова приходится увеличить цифру на 5 мм.

  • Все постройки, представляющие собой вертикальную колонну, как фонарные столбы, к примеру, не менее 20мм.

  • Монолиты, применяемые для закладки оснований под здания – 35мм.

  • То же, что и выше, но устанавливаемое без подготовки и обработки поверхностей, 70мм.

Напомним, что и в этих случаях, максимальная толщина защитного слоя бетона строго не регламентируется. Но органы строительного надзора и исполнители правотворчества понимают, что исходя из экономии, все будут стремиться как раз к нижней планке. Правда, тех, кто бюджетом не ограничен и хочет провести строительство, так сказать, на совесть, мы предупредим. В этом варианте больше – не значит лучше. Значит дороже, тяжелее, неудобнее, опаснее. Но точно не лучше.


Источник: https://pixabay.com/photos/new-home-construction-build-1664272/

Использование готовых деталей для фиксации

Фиксаторы – это отличный способ усилить функциональные качества продукции без серьезного вмешательства в материал, а кроме того, весьма недорого. Ведь такие фиксаторы выполняются из твердого пластика, располагаются внутри монолита. И цена их зачастую на фоне общих трат за строительство, просто смешная.

Сейчас на рынке активно используют две модели. Одно имеет две стойки, которые поддерживают сетку. Другие обладают сразу массой стоек, направленных в разные стороны. Первый вариант используется реже. А вот фиксаторы со множеством стоек, напоминающие кольца, применяют повсюду. Их монтируют непосредственно на стержень, который в результате просто не дает двигаться внутренней металлической основе к опалубке. И, таким образом, снижает вероятность нарушения толщины, установленной регламент СП. Так, армирование защитного слоя бетона становится более простой процедурой. Которая не требует качественных расчетов, выверенной технологии. И легко применяется не в заводских, а в кустарных условиях.

Необходимый ремонт

Если кромка монолита постепенно начинает разрушаться ввиду воздействия механического давления снаружи, которая в какой-то мере всегда сопровождает активную эксплуатацию, понадобится своевременный ремонт. Причем чем раньше реализовать процедуру, тем более вероятен шанс, что серьезного демонтажа в результате не понадобится. Одно дело избавиться от последствий разрушившегося раствора, который лишь слегка начинает оголять металлическое нутро. И совсем иное бороться с последствиями длительного воздействия коррозии, когда он прута уже осталась лишь слабая тень. В качестве ремонтных процедур применяется:

  • Штукатурка. Первоначально поврежденный участок полностью очищается от мусора и примесей. Частично промывается, высушивается. И лишь потом наносится специализированная смесь, которая закрывает трещины и щели.

  • Бетонирование. Более длительная, но зато и более надежная процедура. Применяется, если уже была частично разрушена и сетка. Тогда корродированные зоны полностью изымаются, ставится новая конструкция, а после происходит ее бетонирование. Своего рода капитальный ремонт.

  • Нанесение клейкого полимера. Это процедура оклейки специальным полимерным средством, которое защищает не только от влаги и дальнейших разрушений, но и термического фактора. Согревает нутро изделия.

В любом случае до ремонта лучше не доводить. И заранее принимать меры. Ведь фактически, если нужны меры восстановления, значит, нормы СП в текущий момент уже нарушаются. И толщина защитного слоя поперечной арматуры на данный момент времени меньше, чем должна быть по правилам.

Защитный слой бетона: толщина, основные функции

Для выдержки положительных свойств железобетонных конструкций очень важным критерием является защитный слой бетона, задача которого увеличить несущие особенности и продлить эксплуатационные сроки. Для обеспечения надежной защиты бетонных сооружений следует беспрекословно следовать государственным нормативам, в ином случае отстроенным постройкам грозит фактор саморазрушения.

Содержание

  1. Назначение: основные функции
  2. Какой должна быть толщина: что учитывается при расчете?
  3. Нормативы, определяющие толщину защитных слоев
  4. Выбор толщины: примерные расчеты
  5. Разрушение: причины и факторы влияния
  6. Реконструкция железобетона

Назначение: основные функции

Защитный слой бетона — это поверхностный слой цементно-бетонной смеси от края бетона до самого металлического каркаса. Делает конструкцию более устойчивой к таким факторам, как:

  • атмосферные осадки;
  • грунтовые воды;
  • химические реагенты;
  • резкие температурные перепады.

Основное назначение защитного слоя бетона:

  • Огнеупорное сопротивление сооружения из армированного бетона.
  • Качественная фиксация металлического каркаса внутри бетонной плоскости.
  • Взаимодействие бетона с металлическими элементами.

Какой должна быть толщина: что учитывается при расчете?

Толщина данного пласта зависит от общего уровня залитого материала.

Защитный слой бетона для арматуры в фундаменте или другом конкретном сооружении рассчитывается исходя из примененной толщины бетонного пласта. При слишком тонкой прослойке в конструкциях быстро развиваются процессы коррозии и разрушения, при чрезмерно толстой — увеличивается смета на предполагаемое проведение строительства.

Чтобы отстроенное сооружение было пригодным для длительной эксплуатации, а строительный процесс не превысил материально установленный план важно грамотно рассчитать нужную для каждого конкретного случая толщину защитного слоя. Делать это нужно руководствуясь такими факторами:

Данный пласт рассчитывается с учетом толщины самой арматуры.
  • Тип изделия. Отталкиваясь от элемента укрепления. Это балки перекрытия, фундаменты или укрепления плит, панелей.
  • Размерные характеристики арматуры. Слой пласта рассчитывается с учетом сечения металлических элементов.
  • Механическая нагрузка на армированный материал. Бывают двух типов: напряженной и ненапряженной.
  • Факторы окружающей среды. Учитывается место эксплуатации конструкции, находится она на улице, под открытыми солнечными лучами или в помещении, существует ли контакт с водой и чрезмерной влажностью.

Нормативы, определяющие толщину защитных слоев

  • СНиП 52—01—2003, пункт 7.3;
  • Свод Правил СП 50—101—2004.

Посмотреть «СНиП 52-01-2003» или cкачать в PDF (1.8 MB)

Посмотреть «СП 50-101-2004» или cкачать в PDF (10 MB)

Выбор толщины: примерные расчеты

Классическим примером считается то, что для укрепления монолита всегда используется толщина от края до края бетона на 5,5—6 мм больше, чем для сечения арматурного материала на основе бетонного состава с мелкозернистым наполнителем. Если бетон армируется металлическими элементами, имеющими сечение от 5,5 до 18,5 мм, максимальный защитный слой бетона составляет не более чем 25 мм. Крепление армированного материала осуществляется фиксатором, который в строительстве известен, как «стульчик». В составе специфического модификатора содержатся различные присадки, назначение которых заключается в защите сооружения от негативного влияния окружающей среды. Стульчики-восстановители не имеют свойств деформироваться, саморазрушаться при присутствии таких факторов, как аномально низкие или высокие температуры.

Для фиксации арматуры существуют специальные «стульчики».

Минимальный защитный слой бетонной смеси для промышленных и других эксплуатируемых помещений рассчитывается из показателей, представленных в таблице:

Тип сооруженияТолщина сечения, ммТолщина минимального защитного слоя бетона, мм
Плоские поверхностиДо 100 включительно10
Выше 10015
БалкиМенее 25015
Ребра
ПлитыБолее 25020
Фундаментальные балкиПроизвольная30
Сборный фундамент
КолоннаПроизвольная20
Стойка
Монолит с бетонной подготовкойПроизвольная35
Монолит без подготовки70
Другие возведенияМенее 25010
Более 25015

Толщина защитного слоя бетона также определяется типом используемой арматуры:

  • Ненапрягаемый металл. Расстояние до края бетона не менее, чем диаметр сечения арматурного стержня.
  • Напрягаемые металлические элементы. В изделиях из железобетонного материала, в местах, которые берут на себя всю силовую нагрузку, толщина предохранительной прослойки достигает не менее 2,5 диаметров.

Разрушение: причины и факторы влияния

Конструкция может быстрее разрушаться из-за резких перепадов температуры.

Неправильно рассчитанный защитный пласт бетона значительно уменьшает эксплуатационные сроки сооружения и технические характеристики применяемого материала. При эксплуатации ЖБИ и ЖБК действует много негативных факторов, что способствуют разрушению:

  • Химические. Из-за негативного воздействия различных химических веществ.
  • Физические. К ним относятся перепады температур, периоды замерзания и оттаивания, атмосферные осадки.
  • Механические. Силовая нагрузка, такая как удары, истирания, вибрации.

Реконструкция железобетона

Восстановление защитного слоя бетона бывает:

  • Частичное. Заделка трещин, надколов.
  • Полное. Ремонт верхних ярусов сооружения.

Частичная заделка дефектов — процесс простой, намного сложнее дело обстоит с заменой разрушенной старой прослойки. Инструкция:

Специальный аппарат ИПА-МГ 4 поможет определить реальную толщину данного пласта и определить фронт будущих работ.
  1. Определяется толщина пласта. Используется измеритель защитного слоя бетона ИПА-МГ4. Позволяет определить параметры предохранительного пласта.
  2. Далее, демонтируется непригодное бетонное покрытие до самого каркаса из металла.
  3. Металлические элементы очищаются от ржавчины, мусора и обрабатываются антикоррозийными средствами.
  4. Заключительный этап — нанесение свежего состава цементной смеси.

Раствор укладывается послойно, воздушно-сжатым методом. Толщина состава не меньше чем 3 см. Часто свежую смесь наносят на старые поверхности бетонной защитной прослойки. Такие манипуляции проводятся только тогда, когда поверхность нельзя качественно отремонтировать из-за сильных повреждений. Ручной монтаж сооружений проводится агрегатом, имеющим алмазную насадку. Если бетонное изделие в плохом состоянии, используются дополнительные фиксаторы, такие как звездочки, стульчики, треугольники, колесики, стойки и конусы.

Что такое бетонное покрытие? — Прозрачное покрытие, Номинальное покрытие, Эффективное покрытие | Бетонное покрытие для плит, балок, колонн и фундамента

Содержание

Что такое бетонное покрытие?

При изучении подробных чертежей RCC или подготовке графиков гибки стержней вы сталкиваетесь со следующими терминами: бетонное покрытие, номинальное покрытие, прозрачное покрытие и эффективное покрытие. Сегодня в этом посте мы обсудим эти термины.

Для лучшего понимания рассмотрим приведенный ниже столбец «Поперечное сечение».

Бетонное покрытие

В железобетонных конструкциях арматура закрыта соответствующим бетонным покрытием для защиты стержней от атмосферных условий, вызывающих коррозию арматуры.

Доступны различные способы измерения защитного слоя бетона, и для его определения используются другие термины, такие как чистый защитный слой, номинальный защитный слой и эффективный защитный слой.

Что такое Бетонное прозрачное покрытие?

Это расстояние, измеренное между открытой бетонной поверхностью и ближайшим 9Поверхность армирования стали 0005 . На следующем изображении ясно объяснена прозрачная крышка.

Что такое номинальное покрытие?

В соответствии со стандартом IS 456:2000 (пункт 26.4.1) за термином «прозрачное покрытие» следует термин «номинальное покрытие».

Номинальное защитное покрытие – это расстояние, измеренное между открытой поверхностью бетона и ближайшей стальной арматурой, ровными звеньями (анкеры колонн или хомуты). Он не должен быть меньше диаметра стержня в любом состоянии.

Номинальная крышка согласно IS 456: 2000 для удовлетворения требований к долговечности
Экспо (. 30
Severe 45
Very Severe 50
Extreme 75

Nominal Cover As Per IS 456:2000 To Meet Specified Period of Fire Resistance
  Также читайте  -   Как рассчитать длину резки хомутов для балки и колонны?

Что такое эффективное покрытие ?

Эффективное покрытие в основном используется в проектных расчетах. Это расстояние, измеренное между открытой бетонной поверхностью и центром тяжести основной стальной арматуры . (или)

Это расстояние, измеренное между самой внешней поверхностью элемента RCC и центроидом области основной напряженной арматуры. На следующем изображении эффективная крышка описана для балка сечение.

На изображении выше φ — диаметр хомута, а φ — диаметр основного стержня. Мы все знаем центр тяжести основной арматуры, то есть центра стержня φ /2.

Следовательно

Эффективное покрытие = Прозрачное покрытие + φ’ + φ/2

Для чего предназначено бетонное покрытие?

Покрытие предназначено для ограничения воздействия коррозии на арматуру. Арматура подвержена коррозии и возгоранию из-за атмосферных условий.

Если мы не предложим надлежащее бетонное покрытие, существует высокая вероятность появления ржавчины и затвердевших трещин RCC . Крышка также обеспечивает защиту от огня.

Покрытие также необходимо для обеспечения достаточной прочности сцепления вдоль площади поверхности стального стержня.

Бетонное покрытие необходимо для каждого строительного элемента (плиты, балки, фундаменты), где присутствует арматура. Мы используем бетонные покрытия, чтобы сохранить правильное расположение стальных стержней и обеспечить покрытие для стержней.

  Также читайте  -   Плотность цемента, песка и заполнителя, объемная плотность заполнителя

Различные типы бетонных блоков покрытия

В зависимости от материала блоков, доступны различные типы покрытия перечислено ниже.

  1. Блок покрытия из цементного раствора
  2. Блок покрытия из ПВХ
  3. Блок покрытия из алюминия
  4. Блок покрытия из стали
  5. Блок покрытия из камня

Бетонное покрытие для стальной арматуры в различных элементах конструкции

Бетонное покрытие для арматуры из стали необходимо для борьбы с коррозией и защиты от огня.

Толщина покрытия зависит от элемента конструкции и условий окружающей среды.

Минимальная требуемая толщина покрытия для стальной арматуры берется из чертежа или должна быть взята из соответствующих правил.

Крышка для балки и колонны

В балке для продольного арматурного стержня покрытие должно быть менее 30 мм или не менее диаметра стержня.

В колонне для продольной стали покрытие арматуры должно быть не менее 40 мм или не менее такого диаметра стержня.

В ситуации, когда размер колонны составляет 200 мм или менее, стальная арматура которых не превышает 12 мм, 25 мм крышка для усиления должна быть предусмотрена.

  Также прочтите  -   Что такое столбец? - Типы колонн, армирование, порядок расчета.

Покрытие для плиты

В плите для армирования на сжатие, растяжение или другое армирование покрытие должно быть не менее 15 мм или не менее такого диаметра стержня.

Для любой другой стали защитный слой арматуры должен быть не менее 15 мм или не менее такого диаметра стержня.

Покрытие для фундамента

Для конструктивного элемента, где укладка бетона находится непосредственно на земле, покрытие для нижней арматуры должно быть 75 мм. В ситуации, когда бетон заливается в слой тощего бетонного покрытия, может быть принят 50 мм .

Бетонная поверхность, подверженная атмосферным воздействиям, такая как фундамент сверху и сбоку, горизонтальная балка и подпорная стена, которая вступает в непосредственный контакт с землей после снятия опалубки, покрытие должно быть не менее 50 мм .

Минимальная толщина защитного слоя бетона для стальной арматуры

Минимальная толщина защитного слоя на каждом торце стальной арматуры должна быть не менее 25 мм или должен быть реализован двойной диаметр стержня.

Бетонная поверхность, подверженная атмосферным воздействиям, например верхняя и боковая части фундамента, балка и подпорная стенка, которая вступает в непосредственный контакт с землей после снятия опалубки , защитный слой должен быть не менее 50 мм.

Бетонная поверхность, подверженная воздействию вредных химических веществ (таких как соленая вода, кислота, щелочь, дым и сера), в таких местах должна выполняться с увеличенной толщиной покрытия, как указано на чертеже.

Для конструкции, которая используется для покрытия с целью хранения жидкости, для всех арматурных стержней должен быть предусмотрен диаметр основного стержня 40 мм или в зависимости от того, что больше.

В зоне присутствия воды агрессивного характера, нефти и морской воды покрытие должно быть увеличено на 10 мм.

Бетонная поверхность подвергается воздействию вредного окружения, в этом случае защита арматуры может быть также обеспечена применением плотного непроницаемого бетона с утвержденным защитным покрытием. В таких условиях дополнительное покрытие, как указано выше (2,9), может быть уменьшено.

Необходимое покрытие должно быть нанесено с помощью блоков покрытия (кубик из цементного раствора или другие одобренные средства). Сборные железобетонные блоки, одобренные EIC, должны поддерживать стальную арматуру балки, фундамента и плита на земляном полотне.

Часто неквалифицированные рабочие используют гальку или камни вместо бетонного блока покрытия, что недопустимо.

Требуемый минимальный защитный слой для стальной арматуры должен соответствовать коду IS 456:2000 или указанному на чертеже.

Также прочтите

Что такое длина развертки? Полное руководство

Что такое длина круга? Как рассчитать?

Разница между длиной внахлест и разверткой

Разница между односторонней и двусторонней плитой

Что такое отверждение бетона? – Цель, важность, период отверждения и метод

Что такое BOQ? – Цель, важность, преимущества и недостатки

Что такое оценка? — Важность, оценка здания в Excel

Стоимость строительства домов. армирующая ткань сварная проволока; или

(ii)

траншейная сетка; или

(iii)

стальные арматурные стержни.

(b)

Вместо траншейной сетки допускается стальная арматура в соответствии с таблицей 3.2.3.2.

Пояснительная информация:

Пояснительная информация:

Типы арматуры, упомянутые в этой части, описываются следующим образом:

  1. Квадратная сетка обозначается диаметром каждого стержня и расстоянием между последовательными стержнями. Например, SL62 состоит из стержня толщиной 6 мм с шагом 200 мм.
  2. Траншейная сетка
  3. обозначается количеством продольных стержней и диаметром каждого стержня. Например, 3-Л11ТМ состоит из 3-х продольных стержней, каждый из которых имеет диаметр 11 мм.
  4. Арматурные стержни обозначаются количеством стержней и диаметром каждого стержня. Например, 6-N12 состоит из 6 стержней, каждый из которых имеет диаметр 12 мм.

(c)

Минимальные нахлесты для армирования, как показано в таблице 3. 2.3.1 и на рисунке 3.2.3.1, должны быть предусмотрены там, где используется армирование.

Таблица 3.2.3.1 Минимальный нахлест арматуры

Усиление

Минимальное соединение

Минимальный круг на Т-образных перекрестках

Минимальный круг на L-образных перекрестках

Стальная арматура

500 мм

Полная ширина по стыку

Один внешний стержень должен быть согнут и продолжаться 500 мм (минимум) вокруг угла

Траншейная сетка

500 мм

Полная ширина по стыку

Полная ширина по стыку

Квадратная и прямоугольная сетка

Две крайние поперечные проволоки одного листа должны перекрывать две крайние поперечные проволоки другого листа

Не применимо

Не применимо

Рисунок 3. 2.3.1

Таблица 3.2.3.2 Альтернативные размеры сетки/армирующего стержня

Траншейная сетка (ТМ)

Площадь — мм 2

Альтернатива арматурному стержню

Альтернатива желобной сетке

2–L8TM

91

2-N10 или 1-N12

Не применимо

3–L8TM

136

2-N10 или 2-N12

Не применимо

4–L8TM

182

2–N12

2–L11TM

5–L8TM

227

2–N12

3–L11TM

2–L11TM

180

1-N16 или 2-N12

2×2-L8TM

3–L11TM

270

3–N12

2×3-L8TM

4–L11TM

360

2-Н16

2×4-L8TM

2–L12TM

222

2–N12

3–L11TM

3–L12TM

333

3-Н12

4–L11TM

4–L12TM

444

4-Н12

5–L11TM

Примечания к Таблица 3. 2.3.2 :

1.

При необходимости можно использовать 2 слоя сетки.

2.

L11TM и L12TM могут быть заменены сеткой RL1118 и RL1218 соответственно.

3.

L11TM можно заменить двумя слоями L8TM.

(d)

Фундаменты и плиты на грунте должны иметь бетонное покрытие между крайним краем арматуры (включая лигатуры, вязальную проволоку и т. д.) и поверхностью бетона не менее чем из следующего:

( i)

40 мм до незащищенного заземления.

(ii)

30 мм до мембраны, соприкасающейся с землей.

(iii)

20 мм до внутренней поверхности.

(iv)

40 мм до внешнего воздействия.

(e)

Арматура должна быть очищена от ржавчины, грязи, красок и масел непосредственно перед заливкой бетона.

Пояснения:

Пояснения:

Для получения хорошей связи между бетоном и арматурой арматура не должна быть загрязнена грязью, краской, маслами и т. д. Нет необходимости, чтобы арматура была полностью без ржавчины. Некоторая ржавчина полезна для обеспечения хорошего сцепления, поскольку она делает поверхность стали шероховатой. Однако рыхлая ржавчина должна быть удалена с арматуры.

(f)

Арматура должна быть размещена следующим образом:

(i)

Вся арматура должна быть прочно закреплена на месте, чтобы предотвратить ее перемещение во время бетонирования.

(ii)

Арматура должна поддерживаться над землей или опалубкой барными стульями, изготовленными из проволоки, бетона или пластика.

(iii)

При использовании проволочных стульев должно быть обеспечено минимальное бетонное покрытие (см. 3.2.3.2(d)) непокрытой части стула.

(iv)

Проволочные стулья на мягком основании или пластиковой мембране должны быть размещены на плоских основаниях.

(v)

Барные стулья должны располагаться на расстоянии не более 800 мм от центра стальной ткани.

Пояснения:

Пояснения:

Армирование предназначено для размещения в определенном месте с целью увеличения прочности или предотвращения растрескивания бетона.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
