Зарезка стропил: Как правильно делать вырезы в стропилах каркасного дома?

Содержание

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора –
прим. переводчика).

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)



Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т. к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:
Пробег(«2)+Подъем(«2)=Диагональ(«2)             («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.



Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил.

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т. е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.



Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

Запил стропил и как правильно сделать запил стропильной ноги

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Содержание

  • Разновидности крепления стропил
  • Общие рекомендации
  • Вырубка посадочного места
  • Подрезка для прямого стыка с мауэрлатом

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

  • жесткий;
  • наслонный;
  • скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

  1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
  2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
  3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол.

Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Калькулятор стропил — дюймов

?

Постоянно показывать полное меню

Прилепленное менюПросмотр завершенных проектов!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Общий калькулятор стропил — Шаблоны для резки — Дюймы

Наружная стена стропильного прогона
Угол крыши ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.517 :12
Свес (уровень)
Глубина стропил Действительный
Толщина стропил Действительный
Футы Дюймы
Отвес Birdsmouth
Сиденье Birdsmouth

Толстая стена
Высота стены
Учитывайте толщину конька при определении прогона стропил до наружной стены. например: Половина ширины здания минус 1/2 толщины конька.
См. раздел «Калькулятор прогона стропил до наружной стены» ниже.

Угол Свес


Используйте клавиши курсора SHIFT + ▲ или ▼ для масштабирования Птичьей пасти.

Птичья пасть

Шкала



Расчет стропильного прогона
до наружной стены
Ширина здания
Ридж Толстый Действительный

Как рассчитать и вырезать стык «птичьей пасть»

Когда вы строите сарай или другое здание и собираете для него крышу, вам нужно будет изучить некоторые новые термины и некоторые новые типы разрезов. Срез птичьего рта обычно используется для широкого спектра крыш, включая основные двускатные крыши домов, односкатные крыши и другие схемы крыш со стропилами.

Термин «птичий рот» на первый взгляд может показаться странным и загадочным, но на самом деле это довольно простое соединение. Вам нужно будет тщательно измерить и точно вырезать, но как только вы сделаете пару таких разрезов, это совсем не будет казаться сложным.

В этом руководстве мы рассмотрим, что такое стрижка «птичий рот», почему она важна и как ее сделать. Мы также дадим несколько советов по закреплению стропил на месте после того, как вы закончите вырез «птичий рот».

Что такое огранка «птичья пасть»?

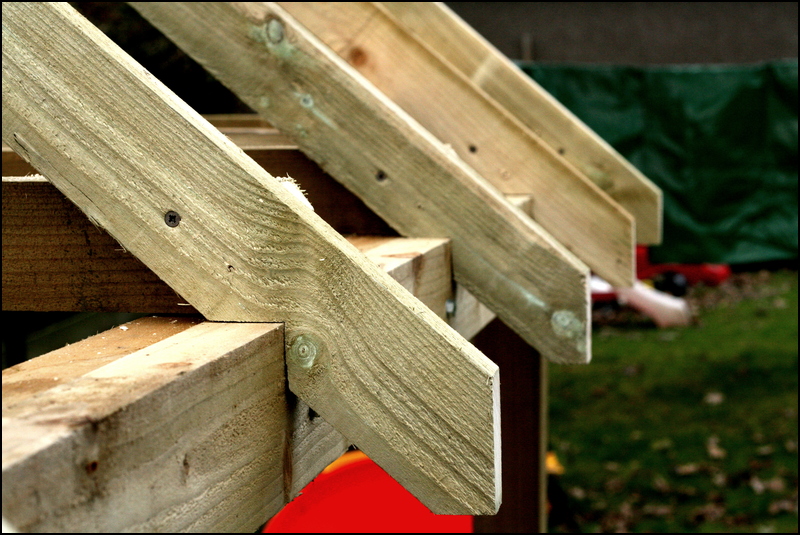

Соединение «птичья пасть» представляет собой треугольную выемку или канавку, прорезанную в стропиле, позволяющую установить его под правильным углом поверх опорного бруса, стойки или стены. Этот сустав также называют соединением птичьего клюва или птичьим клювом.

Подумай об этом так. У вас есть шпилька, стоящая вертикально. Шпилька имеет плоскую часть сверху, может быть, дюйм на два дюйма. Если вы возьмете другую доску, например, стропило, и установите ее под углом к ​​верхней части стойки, два куска дерева будут соприкасаться друг с другом только по одному верхнему краю. Таким образом, у вас есть только одна линия связи, и она не очень стабильна.

Но если вы возьмете доску, стропило, которое вы хотите добавить, и сделаете в нем правильный вырез, два куска дерева действительно смогут соединиться. У вас больше контактная поверхность, и стропила можно легче и надежнее закрепить под правильным углом.

Преимущества стропильной врезки «птичий рот»

Независимо от того, имеете ли вы дело со стойками или целой стеновой плитой, использование врезной врезки для каждой стропила — гораздо более надежный способ сборки крыши. Вместо того, чтобы уравновешивать стропила под углом на самом краю настенной пластины, вы можете зацепить каждое стропило за стеновую пластину благодаря этим треугольным вырезам в форме птичьего рта.

Этот метод сборки крыши также позволяет лучше распределить вес по крыше и стене. Соединение образует прочное соединение, которое позволяет равномерно распределять вес, силу или напряжение и обеспечивает более прочную конструкцию.

Инструменты, необходимые для стропильных пропилов

Вы можете сделать стропильные пропилы разными способами, но в этом руководстве мы постараемся сделать этот процесс простым и приятным. Вам понадобится набор основных инструментов.

Прежде всего, вам понадобится пара пил. Циркулярная пила и ручная пила лучше всего подходят для распила стропил. Если вы занимаетесь строительством собственного дома или сарая для своей собственности, возможно, у вас уже есть под рукой одна или обе эти пилы; но если нет, вы можете рассмотреть возможность их покупки.

Помимо циркулярной и ручной пилы вам также понадобится рулетка . Эти измерительные инструменты обычно включают в себя жесткую ленту, которую вы можете удлинять и втягивать по мере необходимости. В большинстве домов есть один под рукой. Если у вас его нет или вы не можете найти свой, купите его в любом магазине, торгующем товарами для дома.

Последние два предмета, которые вам понадобятся, — это столярный угольник и столярный карандаш . Эти предметы помогут с точностью и отметкой мест, где вам нужно разрезать древесину, чтобы создать соединение «птичья пасть».

Как вырезать стык «птичий зев»

Проще говоря, мы будем следовать этому процессу:

  1. Расчет уклона крыши и использование уклона крыши для вырезания конька
  2. Измерение других частей конструкции
  3. Использование гребневого среза в качестве контрольной точки для отметки местоположения птичьего рта
  4. Изготовление сиденья, пятки и хвоста

1. Обдумывание угла наклона крыши и создание конькового среза

Для большинства жилых зданий угол наклона крыши не превышает 9/12. Обычно это между 4/12 и 9/12. Если вы не уверены, что это значит, подумайте об этом так. Первое число — это «подъем» или высота, которую крыша получает по горизонтальному «прогону», обычно измеряемая в дюймах. Таким образом, крыша с шагом 8/12 получит восемь дюймов «подъема» на каждые 12 дюймов горизонтального «убега».

Используя столярный угольник, поместите короткую сторону (язычок) так, чтобы нижний край стропила был на уровне 8 (крыша с уклоном 8/12). Затем переместите длинную сторону (тело) так, чтобы 12-й был на уровне нижнего края стропила. Затем вы можете отметить вдоль короткой стороны, чтобы определить разрез конька. Наконец, вы можете разрезать его циркулярной пилой или ручной пилой.

2. Измерение других частей конструкции

Вы должны уметь рассчитать уклон по планам или чертежам крыши. Если у вас нет чертежей, вам нужно набросать некоторые планы и определить шаг, а также пару других важных измерений.

Вам необходимо знать расстояние от верха стены здания до самой верхней коньковой пластины крыши и точное расстояние от одной наружной стены до противоположной стены .

Также необходимо знать полную ширину конькового бруса от ширины здания .

3. Использование гребневого разреза в качестве контрольной точки для отметки местоположения птичьего рта

После выполнения гребневого разреза вы готовы отметить местоположение птичьего рта.

Теперь приступим к математике. Мы будем использовать теорему Пифагора. Да, это может быть сложно, но держитесь там.

Помните, что вы измеряли или вычисляли расстояние от верха стеновой плиты до верха балки конька крыши? Умножьте эту цифру на себя. Запишите полученный номер, и мы назовем его Результат A .

Помните, как вы определяли расстояние от одной стены до противоположной стены? Разделите эту цифру (ширину здания) на 2. Вычтите половину ширины коньковой пластины, а затем умножьте это число само на себя. Теперь у вас есть Результат B .

Наконец, сложите результат A и результат B и найдите их квадратный корень. Эта цифра будет равна 90 162 длине стропила, где будет вырезаться птичий рот, 90 163 .

Чтобы было понятнее, приведем пример.

Высота до вершины конька = 27 дюймов

Результат A : 27 x 27 = 729 (квадрат в дюймах)

Ширина здания = 82 дюйма ширина конька балка = 1 дюйм

82 / 2 = 41 (полуширина в дюймах)
41 – 0,5 = 40,5 (вычитание полуширины в дюймах)
Результат B : 40,5 x 40,5 = 1640,25 (квадрат в дюймах)

Результат A Результат B = 1640,25 + 729 = 2369,25
квадратный корень из 2369,25 = 48,6749 дюймов

Длина = 48,67 дюйма (или 4,06 футов)

4. убедиться, что

зазор не будет больше половины общей глубины стропила . Вы не хотите, чтобы срез птичьего рта уходил так глубоко в стропило, что это слишком сильно ослабило доску.

На стропиле, которое вы хотите вырезать, измерьте его общую глубину и разделите на 3. Используя эту цифру, измерьте и отметьте две точки с каждой стороны от вертикальной линии, которые указывают, где будет вырезаться птичий рот. С помощью столярного угольника проведите прямую линию между двумя точками, которые вы только что отметили. Он будет пересекаться с отвесной линией, указывающей место, где вырезы пятки и сиденья пересекаются в точке 9.0 градусов .

С помощью столярного угольника вы сможете начертить аккуратный маленький прямоугольный треугольник, необходимый для выреза «птичий рот».

Переверните квадрат короткой стороной влево. Установите квадрат так, чтобы 8 (крыша с шагом 8/12) на короткой стороне были на одном уровне со стропилом, а затем расположите длинную сторону так, чтобы 12 был на одном уровне со стропилом.

Маркировка хвостового среза

Следует соблюдать осторожность: максимальный свес крыши составляет около 24 дюймов; все, что выше этого, скорее всего, потребует дополнительной поддержки.

В этом примере мы оставим выступ в 9 дюймов, поэтому сдвиньте его влево так, чтобы обрамляющий угольник находился в том же положении, что и на шаге выше, убедившись, что отметки 8 и 12 остаются на нижнем краю стропила до тех пор, пока 9 на длинной стороне не будет на одной линии с отвесом.

Разрезание стыка «птичья пасть»

Используя циркулярную пилу, разрежьте по вертикальной и горизонтальной линиям. Будьте осторожны, чтобы не разрезать слишком глубоко. Если ваша циркулярная пила не может дотянуться до треугольника соединения птичьего рта, используйте ручную пилу или лобзик, чтобы закончить разрезы. Удалите маленький треугольник из дерева и полюбуйтесь своей новой вырезкой «птичий рот».

Затем проверьте срез птичьего рта, установив стропило на место. Имеет ли он правильный угол наклона крыши, который вы хотите? Верхний конец стропила точно достигает пика крыши? Перепроверив все, возможно, вам придется скорректировать расчеты и разрезы. Однако, если птичья пасть кажется идеальной, вы можете использовать ее в качестве шаблона для вырезания стыков птичьей пасти в остальных стропилах, которые вы будете использовать.

Как и в любом проекте, связанном с пилами, убедитесь, что вы соблюдаете все протоколы безопасности . Держите электроинструменты, такие как пилы, подальше от детей, домашних животных и взрослых, которые не знают, как правильно ими пользоваться. В зависимости от размера крыши, которую вы строите, вам также может понадобиться один или два друга, которые помогут вам поднять стропила на место.

Крепление гвоздями и другие методы крепления стыков стропил «бердсмаут»

При креплении стропил к стеновым плитам строители часто используют процесс, называемый «прибивание гвоздями». Они вбивают гвозди по обеим сторонам стропила, наклоняя эти гвозди так, чтобы они вгрызлись в часть стропила и в деревянную балку в верхней части стены. Иногда эту технику называют боковым гвоздем или косым гвоздем. Если вы предпочитаете, вы можете использовать крепежные ремни для стропил, подвесы для балок или какой-либо другой тип оборудования, специально предназначенный для удержания стропил на месте.

Хотя стыки птичьего рта могут показаться сложной частью кровельного процесса, единственной трудной частью являются математические расчеты. Если вы не уверены в этой части процесса, используйте онлайн-калькулятор или наймите знакомого с математикой друга, который поможет вам убедиться, что вы правильно вводите числа. После этого нужно просто правильно пометить и измерить первый птичий рот. После того, как вы сделаете эти первые надрезы, если соединение птичьего рта правильное, вы можете использовать это первое стропило в качестве шаблона. Просто положите его поверх каждого последующего стропила и обведите вырез птичьего рта плотницким карандашом.

После того, как вы обвели контуры стыков на всех стропилах, переходите к этапу резки. У вас будет стопка подготовленных стропил, готовых к тому, чтобы их можно было поднять на место и прикрепить, чтобы сформировать каркас вашей новой крыши.
