Заливка столбчатого фундамента: Как правильно залить столбчатый фундамент

Заливка столбчатого фундамента и его особенности

Надежность и долговечность здания зависит от основы здания – фундамента. В последнее время при строительстве загородных и дачных домов все чаще применяют ленточный вариант основания. Но такой фундамент для дома, сложенного из бруса, совсем не обязателен. Разумнее использовать столбчатый фундамент. Он гораздо лучше подходит для деревянных и каркасных построек.

Схема столбчатого фундамента.

Не стоит забывать и о том, что именно такой тип основания специалисты рекомендуют для перенасыщенных влагой, торфяных, болотистых и песчаных грунтов.

А в средней полосе России, где силы морозного пучения способны за одну зиму серьезно повредить и даже разрушить ленточное основание, именно столбчатый тип просто необходим. Залить столбчатый фундамент самостоятельно не представляет никакого труда даже для начинающего мастера. Это можно сделать в предельно сжатые сроки, без найма тяжелой техники и рабочих.

Что представляет собой основание столбчатого типа?

Монтируя столбчатый фундамент, необходимо следить за тем, чтобы концы опор, возвышающиеся над грунтом, находились на одном уровне. Иначе все здание может перекосить. Высота, на которую столбы “выходят” из грунта, зависит от конструкции самого дома и типа грунта под ним. Опоры такого типа основания сооружают по углам строения, в местах сопряжения основных стен и точках максимальной нагрузки.

Опоры столбчатого фундамента могут быть деревянными, металлическими, сложенными из кирпича, бутового камня или пенобетонных блоков. Но чаще всего столбы представляют собой монолитную бетонную конструкцию, отлитую непосредственно на участке строительства.

Выбирая строительный материал для основания будущего дома, необходимо учитывать особенности его конструкции. Так, деревянные опоры на данный момент закладывают только под веранды или легкие каркасные постройки, например летние кухни.

Схема фундамента свайно-ленточного.

Столбчатый фундамент, сложенный из кирпича или камня, подойдет для незаглубленного или мелкозаглубленного основания дома. Металлические же трубы, наоборот, используют для конструкций, использующихся в условиях зыбких, сильно заболоченных почв.

Чаще всего сейчас строят фундаменты, построенные из монолитных столбов или сложенные из бетонных блоков.

Сверху на опорах монтируется ростверк, соединяющий столбы в надежную единую конструкцию. Кроме того, в его функции входит равномерное перераспределение нагрузки на фундамент.

Вернуться к оглавлению

Устройство основания столбчатого типа

При строительстве такого фундамента необходимо помнить, что ширина его опор не должна быть меньше 40 см. А расстояние между столбами – не менее 1 м, но не более 2,5-3 м. Делать пролеты между опорами шире специалисты не рекомендуют.

Нижняя (заглубленная часть столба) должна находиться на 17-27 см ниже уровня промерзания грунта.

Расчет глубины такого типа основания проводят исходя из следующих показателей:

• структуры почвы на участке строительства;
• уровня залегания грунтовых вод;
• параметров промерзания почвы в зимний период.

На данный момент все чаще при строительстве загородных домов применяют ростверк, представляющий собой монолитную бетонную конструкцию. Но при возведении дома из бруса разумнее использовать деревянные бревна. Кроме своей непосредственной функции, такой ростверк послужит еще и закладным венцом.

Высота ростверка зависит от конструктивных особенностей строения. Он может быть высоким, то есть возвышающимся над грунтом на высоту от 30 до 70 см, или низким, то есть находящимся на одном уровне с почвой.

Бетон в опалубку сначала заливают, потом утрамбовывают.

Поскольку в зданиях со столбчатым фундаментом изначально не предусмотрено оборудование подвала, некоторые строители формируют так называемую «забирку». То есть в пространстве между опорами монтируют кирпичную или каменную кладку. Она не должна соединяться с самими столбами, иначе во время неизбежных подвижек построенного дома фундамент может быть поврежден. В таких кладках обязательно формируют вентиляционные окна или каналы.

Но если почва, на которой будет стоять дом, заболочена или уровень грунтовых вод чрезвычайно высокий, то столбчатый фундамент необходимо возвести на достаточно большой высоте. Иногда верхушка опор может возвышаться над почвой на 1-2 м. Естественно, что при таком варианте основания забирку делать нельзя.

Вернуться к оглавлению

Расчет основания столбчатого типа

Расчет основания под дом, вне зависимости от его типа, разумнее доверить специалистам строительных и архитектурно-проектных компаний. Дело в том, что они не только грамотно спланируют дальнейшее строительство и предоставят вам все необходимые параметры фундамента. При возведении любого строения необходимо наличие проектной документации, которую самостоятельно составить достаточно сложно.

В любом случае просчет столбчатого основания состоит из следующих этапов:

Виды фундаментов столбчатого типа.

1. Расчет количества необходимых столбов.
2. Просчет предполагаемой нагрузки здания на фундамент (он необходим для выбора материала).
3. Определение глубины заложения опор.
4. Определение ширины столбов и величины пролетов между ними.

Для правильного проектирования вам понадобится знание таких параметров, как:

• анализ типа и характеристик почвы;
• уровень грунтовых вод и сила морозного пучения в данной местности;
• уровень промерзания почвы в зимний период;
• показатели самого строения (общий вес, нагрузка на грунт, нагрузка в ключевых местах и тому подобное).

Исходя из этих данных и рассчитывают столбовой фундамент.

Вернуться к оглавлению

Заливка опор фундамента

Для самостоятельной заливки столбчатого фундамента вам понадобятся следующие материалы:

• песок;
• сухая бетонная смесь;
• щебень;
• материал для гидроизоляции;
• арматурный прут;
• вязальная проволока.

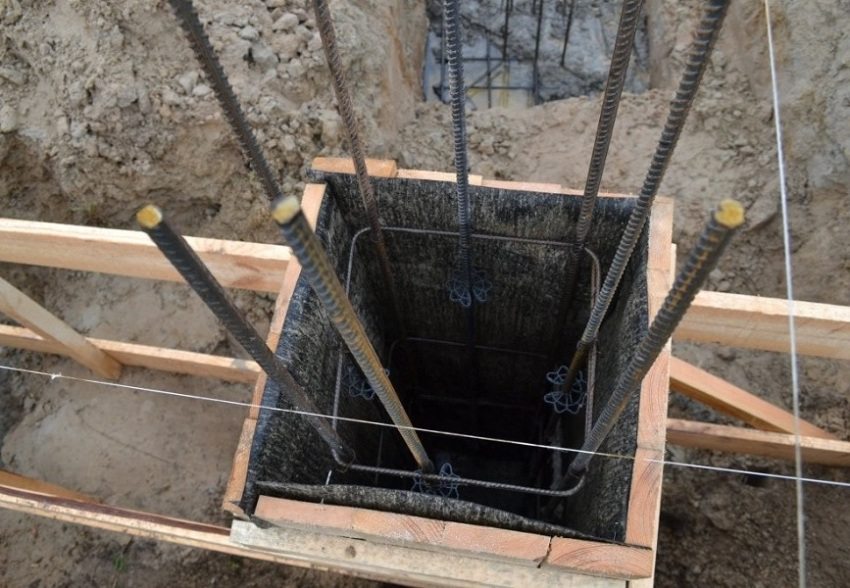

Трубы – опалубки для столбчатого фундамента.

Перед началом формирования самих столбов фундамента необходимо подготовить место под строительство. Для этого нужно выровнять поверхность почвы, удалив все основные неровности. Если почва глинистая, то ее срывают до плотных слоев, а затем засыпают песком на необходимую высоту.

Участок размечают согласно составленному заранее чертежу. В местах, где будут вкопаны опоры, вбивают колышки. Между ними натягивают шнур, обозначающий будущие стены.

Шнур натягивают в 2 ряда. Расстояние между ними указывает ширину ростверка фундамента. Узловыми точками (колышками) отмечают углы здания, сопряжение стен и места наибольших нагрузок.

По всему периметру будущей конструкции почву вынимают примерно на 30-40 см. Если вы планируете строить монолитный бетонный ростверк, то вам необходимо предусмотреть наличие опалубки под него. Соответственно, ширина траншеи будет на 5-10 см больше рассчитанной.

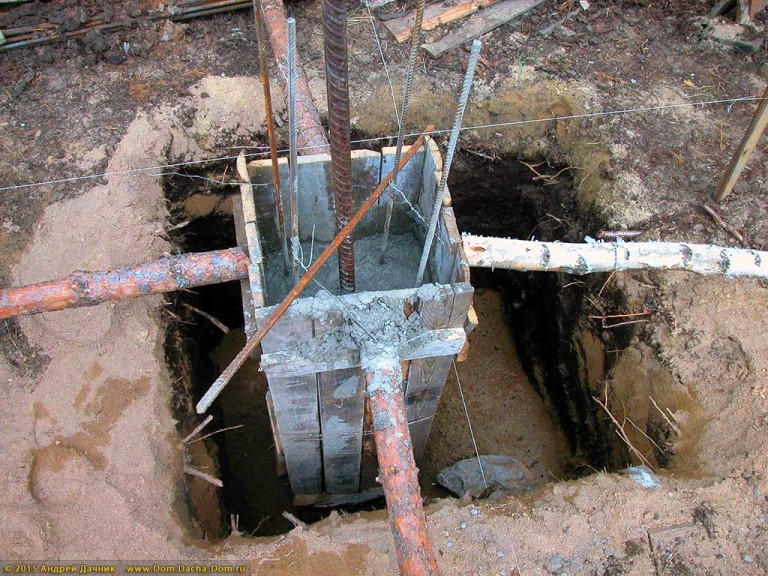

Ручным буром формируются скважины под опоры фундамента. Диаметр бура напрямую зависит от диаметра столбов.

Если глубина залегания опор не превышает 0,9-1,2 м, то фиксировать стенки скважин не имеет смысла. В противном случае стены обкладывают досками, для того чтобы грунт не осыпался внутрь отверстия. На дне ямы формируется песчаная подушка высотой 8-10 см.

Из гидроизоляции, сложенной в 2 слоя, скрутите трубу, диаметр которой будет равен диаметру будущих столбов. Места соединения тщательно проклейте скотчем и стяните получившийся рукав по всей высоте.

Армирующий каркас делают из арматуры диаметром не менее 10 мм. Его сваривают или связывают проволокой. Трубу из гидроизоляционного материала вставляют в скважину. Затем в середину рукава помещают каркас. Следите за тем, чтобы конец арматуры выступал над поверхностью земли минимум на 10-20 см.

Далее можно начать формировать столб. Сначала залейте раствор на высоту в 0,2-0,3 м. Приподнимите свернутый гидроизолятор так, чтобы бетон под ним растекся, формируя подошву опоры.

цена в СПб и ЛО

Компания «Лучший Двор» предлагает полный комплекс фундаментных работ, включая предварительный анализ и расчеты, проектирование, монтаж конструктивных элементов. Среди предлагаемых вариантов — столбчатый фундамент, который преимущественно используется для деревянных и каркасных строений, хозяйственных построек, при установке заборов. Такой тип фундамента в 2-3 раза экономичнее ленточного, что является большим преимуществом при ведении строительных работ.

Виды столбчатых фундаментов

Наша компания производит устройство следующих видов столбчатых фундаментов:

1. Буронабивной, — это фундамент, в котором нагрузка строения на грунт передается посредством буронабивных свай. Этот тип основания представляет собой свайное поле, где сваи формируются путем заливки бетонного раствора в пробуренные скважины. Несущая способность буронабивной сваи, в зависимости от типа грунта прямо пропорциональна площади поперечного сечения. Для повышения эффективности работы буронабивной сваи заливают подошву, что значительно увеличивает трудоемкость изготовления, либо применяют технологию ТИСЭ.
2. Опорно-столбчатый фундамент ТИСЭ представляет собой свайное поле, где буронабивные сваи имеют полусферическое расширение основания, благодаря которому значительно увеличивается несущая способность, уменьшается минимально необходимое количество столбов и возрастает сопротивление силам морозного пучения.
3. Свайно-винтовой фундамент столбчатого типа. Особенность технологии заключается в том, что в качестве опорных элементов используются металлические сваи оснащенные лопастями, напоминающие резьбу винта.

Винтовая свая

Фундамент-ТИСЭ

Особенности заливки столбчатого фундамента

Установка столбчатого фундамента включает в себя ряд подготовительных работ с последующим монтажом опорных столбов. Большое значение для долговечности и надежности конструкции имеют правильно выполненные расчеты, учитывающие общий вес строения, воздействие дополнительных нагрузок, характеристики грунта.

Монтаж столбчатого фундамента рекомендуется проводить при таких условиях:

• для каркасных, щитовых, деревянных строений, веранд, пристроек;
• для пучинистых грунтов с целью исключения негативного воздействия на фундамент и строение;
• в случае, когда применение ленточного фундамента является слишком затратным;
• при сложном рельефе.

Устройство столбчатого фундамента как отдельно стоящих опор возможно только при хороших грунтах и для устройства ограждений, а так же легких бытовых и хозяйственных построек. Для увеличения боковой устойчивости и равномерному распределению нагрузок свайное поле, как правило, объединяют в ростверк. В случае с винтовыми сваями металлическое тело сваи позволяет нам приварить дополнительные ребра жесткости и смонтировать обвязку из швеллера. С ограничениями используется этот тип основания для, водонасыщенных грунтов и при наличии осадочных пород.

Особенности гидроизоляции

Одним из важнейших этапов выполнения работ является гидроизоляция столбчатого фундамента. Для этого применяются рулонные материалы и обсадные трубы из пластика или асбеста.

В зависимости от условий работ, расчетных нагрузок, типа и этажности строения можно использовать столбчатый фундамент стаканного типа или на основе асбестовых, пластиковых труб, выполняющих роль обсадных колонн. Такое основание оптимально подходит для небольших облегченных строений, террас, деревянной бани, веранды, при установке некоторых типов ограждений.

Полный комплекс фундаментных работ по доступным ценам

Компания «Лучший Двор» предлагает полный комплекс работ по устройству фундамента по самым выгодным ценам. Заказать столбчатый фундамент «под ключ» можно прямо сейчас, позвонив по телефонам, указанным на сайте, или посетив наш офис. Специалисты компании проконсультируют Вас по всем вопросам проектирования и выполнения работ, выполнят предварительный расчет стоимости.

Методы бетонирования колонн, цоколей и фундаментов

🕑 Время чтения: 1 минута

Надлежащее бетонирование железобетонных колонн, цоколей и фундаментов необходимо для обеспечения желаемой прочности и долговечности этих элементов конструкции. Неправильный метод бетонирования может привести к коррозии стальной арматуры из-за пор, трещин в бетоне, и бетон может не достичь заданной прочности при схватывании. Это также может привести к выходу из строя колонн, пьедесталов или оснований во время пребывания в здании.

Перед началом бетонных работ на стройплощадке необходимо помнить следующее:

1. Проверка опалубки на прочность, наличие утечек и отделку поверхности.
2. Проверка арматуры согласно чертежу, длина нахлеста, правильные рекомендации по притирке согласно коду.
3. Проверка бетонного покрытия на арматуру.
4. Проверка выравнивания элемента конструкции согласно чертежу.
5. Наличие достаточного количества строительных материалов на площадке.
6. Наличие бетонных вибраторов.
7. Надлежащие средства индивидуальной защиты и меры безопасности
8. Должно быть подтверждено правильное соотношение бетонной смеси.
9. Наличие оборудования для испытания на осадку.
10. Наличие оборудования для литья кубов.

После того, как вышеуказанная проверка будет проведена и признана удовлетворительной, следует приступить к бетонным работам.

Бетонирование железобетонных колонн, цоколей и фундаментов следует начинать от центра вертикальных стержней и идти к их концам. После укладки достаточного количества бетон следует периодически вибрировать, чтобы бетон равномерно распределился со всех сторон. Следует избегать чрезмерной вибрации бетона. Чрезмерная вибрация бетона приводит к сегрегации крупных заполнителей, которые оседают на дно, ослабляя смесь. В центре арматуры колонн и стен должны быть предусмотрены соответствующие шпонки. если бетонирование должно быть остановлено на сутки, все верхние поверхности колонн и стен должны быть зачищены проволочной щеткой после первоначального схватывания бетона для швов с последующей заливкой бетона. Это необходимо для обеспечения надлежащего сцепления между бетоном стволовой части с основанием и стенами и фундаментами. Цементно-песчаный раствор в соотношении 1:1 следует нанести на основание и фундамент до начала бетонирования ствола колонны и стены, чтобы избежать разделения ствола/стены, где может образоваться холодный стык. После завершения бетонирования фундамента сразу же через день-два следует отлить стартеры для колонны и стены с надлежащей центровкой и снова зашкурить верхнюю поверхность стартеров. Этого можно легко достичь, просто распределяя и слегка вдавливая частицы крупного заполнителя, когда бетон еще зеленый, таким образом, чтобы часть крупного заполнителя находилась снаружи, а часть — внутри. Этот способ шерохования верхней поверхности следует применять с обеспечением шпонки во всех местах колонн, цоколей, вертикальных стен, которые всегда бетонируются после окончания бетонирования фундамента и стропил (примерно через двое-трое суток). Эти меры обеспечивают надлежащее сцепление между поверхностями. В дополнение к вышеперечисленному дюбели между внешними основными стержнями стены и колонны вставляются, когда бетон влажный, чтобы обеспечить дополнительное сцепление между старой и новой бетонными поверхностями. Эти дюбели представляют собой нарезанные куски арматурных стержней размером от 600 до 800 мм, которые вставляются в сырой/влажный бетон таким образом, что половина длины выступает, а половина длины находится внутри бетона.

Поделиться этой статьей

• Facebook

Руководство по заливке бетона под дождем (обновлено в 2022 г.)

РУКОВОДСТВО ПО ЗАЛИВКЕ БЕТОНА ПОД ДОЖДЕМ

Информация · 10 января 2023

Мы не всегда можем доверять прогнозу погоды! Внезапного ливня достаточно, чтобы заставить даже самого опытного строительного подрядчика переосмыслить заливку бетона.

Как поставщики готовой бетонной смеси в Лондоне, мы слишком хорошо знакомы с непредсказуемыми погодными условиями при заливке бетона, но есть способы успешно защитить ваш проект от избытка воды.

Читайте дальше, чтобы узнать, как защитить бетон от дождя.

КАК ДОЖДЬ ВЛИЯЕТ НА БЕТОН?

Дождь, падающий на свежеуложенный бетон, может повредить поверхность и нарушить ровную поверхность . Хуже того, если в бетонную смесь попадет слишком много дополнительной воды, это может изменить тщательно подобранное водоцементное соотношение, нарушить процесс отверждения и привести к получению непрочного бетона в целом – кошмар любого подрядчика по бетонным работам.

По этой причине важно при заливке бетона в дождь до никогда не укладывайте бетон на влажные поверхности или траншеи, заполненные водой , если существует риск того, что вода может смешаться с бетоном.

Бетонная смесь часто может вытеснять дождевую воду, выталкивая ее вверх и из полости в бассейны дождевой воды. Не пытайтесь «впитать» дождевую воду бетоном или сухим цементом или нанести их на свежеуложенную поверхность, так как избыток воды испортит бетонную смесь и ослабит верхний слой.

Воздействие дождевой воды на бетон зависит от стадии процесса отверждения и заливки, которая была достигнута до начала дождя. Если бетон еще свежий (около 2-4 часов после заливки), важно покрыть поверхность для защиты это .

Сколько времени сохнет бетон после дождя?

После того, как бетон будет готов (через 4-8 часов после заливки) и станет достаточно твердым, чтобы по нему можно было ходить, воздействие дождя должно быть минимальным. Процесс отверждения представляет собой химическую реакцию, при этом для полного отверждения товарного бетона требуется до 28 дней. Тем не менее, пока вы даете вашему свежему бетону высохнуть под водонепроницаемым покрытием с хорошим дренажем в течение как минимум 4-8 часов, этого должно быть достаточно, чтобы предотвратить повреждение.

КАК ЗАЩИТИТЬ БЕТОН ОТ ДОЖДЯ?

Если прогнозируется плохая погода или вы заливаете бетон под дождем, первым делом убедитесь, что рабочая площадка должным образом покрыта пластиковым покрытием. Стоит держать необходимое снаряжение под рукой в ​​качестве меры предосторожности в сезон дождей. Защитите небольшие плиты от дождевой воды, используя пластиковую пленку, или используйте временные укрытия, сделанные из большого брезента и дерева, чтобы гарантировать, что дождевая вода не повредит большие площади.

Прежде чем начать заливку, убедитесь, что все полости свободны от воды, и держите их максимально закрытыми. Если дождь начался до того, как вы успели покрыть плиту, не паникуйте. Просто подождите, пока пройдет дождь, затем оттяните или столкните любую поверхностную воду с края поверхности плиты, прежде чем закончить.
Иногда это делается путем скольжения садового шланга по поверхности плиты, вытирая поверхностную воду.

ЧТО ПРОИСХОДИТ, ЕСЛИ ВО ВРЕМЯ ЗАЛИВКИ БЕТОНА ПОЛЁТ ДОЖДЬ?

Если ожидается сильный дождь, постарайтесь подготовиться и эффективно накройте место заливки большим брезентом, чтобы предотвратить попадание дождя на свежезалитый бетон.

Однако иногда, даже приняв все возможные меры предосторожности, можно попасть в ловушку, особенно если сразу после заливки бетона пошел дождь. Если это произойдет, постарайтесь защитить как можно большую часть поверхности, используя пластиковые листы и древесину, чтобы создать временное укрытие над заливкой.

Бетон никогда не следует заливать поверх очень влажных поверхностей, так как это значительно ухудшит заливку бетона. Хороший дренаж необходим для предотвращения скопления дождевой воды в траншеях, вырытых для фундаментов, фундаментов и плит.

Когда дождь пройдет, идите по ступенькам ниже.

КАК УЗНАТЬ, ЧТО ДОЖДЬ ПОВРЕДИЛ БЕТОН?

Как только дождь прекратится, пришло время оценить возможные повреждения бетона (и проверить прогноз погоды на предмет новой мороси!).

Очевидные дефекты должны быть легко видны во время визуального осмотра – проверка на образование отложений на поверхности (шелушение или отслаивание) и стойкость к истиранию могут быть проверены простым испытанием на царапанье с использованием отвертки и сравнением результата с другими участками бетона, известными быть хорошего качества. Ищите области, которые имеют более мягкую консистенцию или имеют пыльную или порошкообразную поверхность.

Растрескивание – это еще одна проблема, которую можно определить визуально после испарения избытка дождевой воды, хотя она может усугубляться циклами замораживания-оттаивания на более поздних этапах срока службы бетона. Ищите мелкие случайные трещины или трещины на поверхности бетона.

Повреждение поверхности можно легко исправить, добавив немного бетона.

Однако, если участки тонкой плиты повреждены, удаление слоя бетона, поврежденного дождем, и замена секций полной глубины может быть лучше путем повторной заливки свежего бетона.

Если вам требуется дополнительный бетон для ремонта, свяжитесь с нами, чтобы оформить заказ с доставкой в ​​тот же или на следующий день. Ознакомьтесь с нашими районами здесь.

ОСНОВНЫЕ СОВЕТЫ ПО ЗАЛИВКЕ БЕТОНА ПОД ДОЖДЕМ

• Планируйте заранее:

  Проверьте прогноз погоды в день заливки бетона. Если ожидается сильный дождь, лучше перенести заливку, если вы заливаете самостоятельно, или спросить у своего подрядчика по бетонным работам, как они предотвратят попадание дождя на рабочую площадку.

• Проверить погоду:

  Если прогнозируется дождь, убедитесь, что у вас есть пластиковые листы или водонепроницаемые материалы для покрытия бетона.

• Знай свой сайт:

  Перед заливкой бетона убедитесь, что поверхности, на которые вы заливаете, сухие. Никогда не заливайте бетон в заполненные водой полости или влажные поверхности, из которых вода не может вытесняться и вытекать.
