Фундамент плита своими руками: пошаговая инструкция

Фундаментная плита в отличие от основания ленты является относительно редко используемым типом несущего базиса. Устройство плитного фундамента достаточно простое, но заливка плиты требует строгого соблюдения технологий.

Чтобы получить надёжную и прочную монолитную плиту, нужно учесть целый ряд аспектов, а также произвести правильный расчёт и качественную подготовку грунта.

В данной статье содержится пошаговая инструкция заливки фундаментной плиты своими руками.

Содержание

• Технические особенности
  • Область применения
  • Плюсы технологии
• Заливка основания-плиты
  • Проектировка
  • Подготовка участка
  • Формирование защитной подушки
  • Установка опалубки и армирование
  • Заливка бетона

Технические особенности

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Заливка основания-плиты

Несмотря на всю простоту плитного фундамента технология его устройства должна соблюдаться максимально чётко. Перед тем, как залить плиту под фундамент, следует ознакомиться с рядом нюансов, которые позволят получить действительно качественное и долговечное основание.

Ниже приведены инструкции, как правильно залить монолитную плиту-основание. Если частный застройщик желает произвести всю работу своими руками, пошаговое руководство окажет ему в этом неоценимую помощь.

Проектировка

Перед тем, как сделать фундамент, необходимо произвести технологические расчёты и создать проект будущей конструкции на бумаге.

Делается проект строительства с максимально полным учётом всех аспектов, которые могут оказать влияние на строительство и дальнейшую эксплуатацию основания. Допущенные в расчётах ошибки могут самым негативным образом сказаться на всём дальнейшем процессе строительства дома.

Среди основных факторов, которые необходимо учесть при составлении проекта, нужно особо отметить:

• характеристики грунта: его прочность, высота подпочвенных вод, рельеф;
• возможные внешние воздействия на основание: размыв дождевыми водами, давление сил пучения, усадка конструкции;
• размеры постройки. Чем более массивное здание будет построено на монолитной плите, тем больше должна быть толщина плиты и более рационально распределена нагрузка по всей её площади.

При возведении небольших строений, таких как баня, гараж, лёгкий дачный домик, расчёт может производиться на глаз. Даже небольшого слоя армированного монолитного бетона будет достаточно, чтобы выдержать их вес. Но если на основании-плите будет сооружаться капитальное жилое строение, лучше всего обратиться за помощью к специалистам с инженерным образованием.

В связи со сложностью расчётов высока вероятность допустить в проектировании ошибки, исправить которые в дальнейшем будет очень трудно.

Подготовка участка

Данный этап работ включает в себя планировку участка, выемку и отсыпку грунта. Прежде всего, необходимо очистить участок строительства от растительности: спилить деревья и кустарник, выкорчевать пни. После этого следует снять верхний плодородный слой почвы, богатый органикой.

Органические включения, находящиеся в почве имеют свойство со временем перегнивать, в результате чего объём грунта уменьшается, поэтому плита, заливаемая поверх органики, рано или поздно оказывается в подвешенном состоянии, что не лучшим образом сказывается на её несущих способностях.

После удаления чернозёма нужно будет произвести планировку участка – выравнивание его в горизонтальной плоскости. Для этого обычно используется нивелир, посредством которого определяется горизонталь. Но, поскольку не у каждого владельца земли имеется данный инструмент, и далеко не все умеют им пользоваться, можно применить лазерный уровень.

Самую низкую точку основания будущей постройки берут за «ноль» и выравнивают по ней всю площадку. Можно также применить комбинированный метод выемки и отсыпки, когда выбранный в высокой части площадки грунт используют для поднятия её низкой части.

При заливке фундаментного основания использовать отсыпку нужно очень осторожно, так как насыпной грунт обладает низкими несущими способностями. Отсыпанную часть площадки следует тщательно утрамбовать во избежание просадки фундамента в этом месте после постройки.

Формирование защитной подушки

Следующим шагом создаётся многослойная защитная подушка, играющая роль буфера между бетонной заливкой и почвой. Поверх грунта отсыпается слой крупного песка, гравия или щебня толщиной 10-15 см. Он необходим для смягчения давления на бетонное основание со стороны сезонных сил пучения грунта.

Песчано-гравийная подушка после отсыпки трамбуется для большей плотности виброплитой или ручной трамбовкой в виде чурки с прикреплёнными к ней ручками. При возведении фундаментного основания на глинистых или болотистых почвах перед отсыпкой гравия грунт застилается геотекстилем, который предотвратит углубление защитного слоя в грунт.

Поверх гравия заливается защитная выравнивающая стяжка из «тощего» бетона – марок М-100 … М-200. Своё название данный раствор получил из-за малого процентного соотношения цемента по отношению к наполнителям.

Выше выравнивающей стяжки укладывается теплоизолирующий слой, предотвращающий промерзание черновых полов в зимнее время. Изготавливается он из пенопласта высокой плотности или экструдированного пенополистирола.

Между слоем утеплителя и песчано-гравийной подушкой сооружается слой гидроизоляции из рулонных материалов – рубероида или его современных аналогов. С помощью гидроизоляции останавливают проникновение сырости из почвы в слой утеплителя. Поверх теплоизолирующих материалов укладывается второй слой гидроизоляции, после чего производится непосредственное бетонирование опорной плиты.

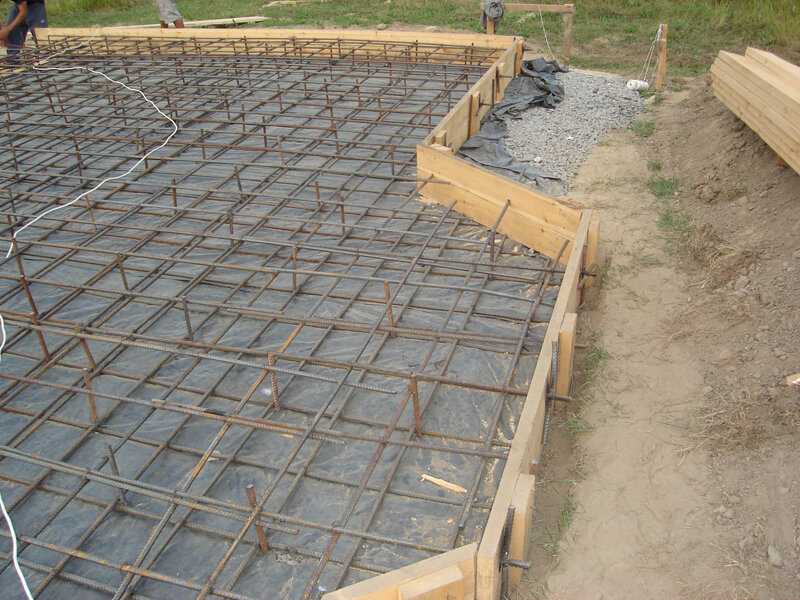

Установка опалубки и армирование

Опалубка для монолитной плиты по сравнению с опалубкой для ленточных фундаментов отличается простотой конструкции. По всему периметру будущего основания устанавливаются бортики из досок, которые закрепляются в вертикальном положении упорами. Внутри опалубки над слоем гидроизоляции устраивается объёмный армирующий каркас. Конструктивно он представляет собой две сетки из арматуры, расположенные одна над другой.

Сетки изготавливаются из стальной или стеклопластиковой арматуры. Для этих целей берут арматуру диаметром 10 – 16 мм, при этом желательно, чтобы нижняя сетка была сделана из более толстой арматуры, нежели верхняя.

Между сетками и гидроизоляцией с одной стороны и поверхностью плиты – с другой, должен располагаться защитный слой бетона как минимум в 3-5 см. Поэтому под нижнюю сетку устанавливаются закладные из металла или камня, а верхняя сетка крепится так, чтобы заливаемая поверхность была выше её.

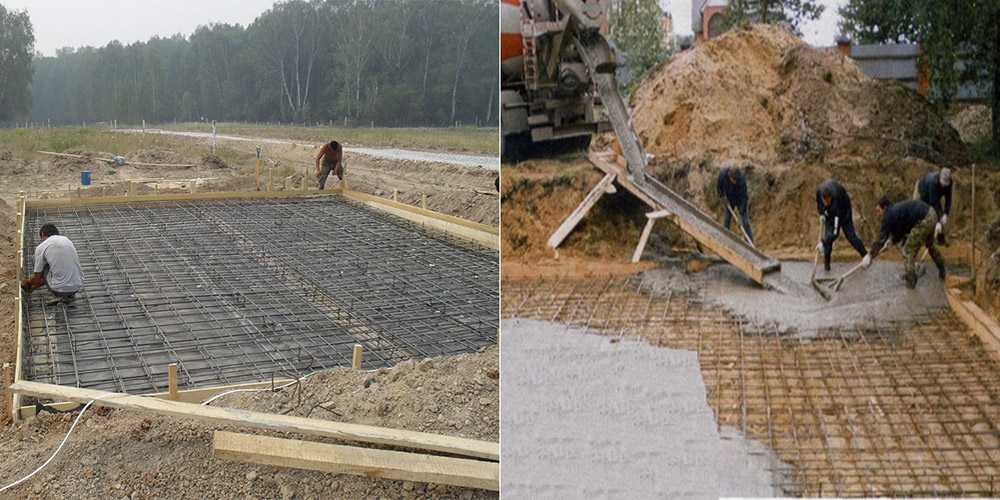

Заливка бетона

Для заливки монолитного плитного фундамента применяется бетон марки не ниже М-200. При строительстве массивных зданий – например, жилых домов из кирпича или камня, оптимальным вариантом будет бетон марки М-300 – М-400. Сама технология заливки не представляет большой сложности – бетон заливается до нужного уровня и разравнивается.

При заливке обязательно должно производиться уплотнение раствора при помощи вибратора. Залитый бетон содержит в своём составе большое количество пузырьков воздуха, что делает его менее плотным, пористым, а это снижает общую прочность всей несущей конструкции.

Во время вибрирования бетонный раствор уплотняется, заполняет всё пространство внутри опалубки, пузырьки воздуха выходят из него, поднимаясь вверх.

Также при заливке плиты следует тщательно выравнивать её поверхность. В дальнейшем это значительно упростит отделочные работы, позволит сэкономить время и силы при монтаже чистовых полов.

Как видно из инструкции, сделать плитное основание для дома вполне доступно каждому человеку, даже не имеющему большого опыта строительных работ. Самое главное здесь – произвести правильный расчёт и тщательно соблюдать технологии строительства фундамента-плиты.

Фундамент монолитная плита своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Содержание статьи

• 1 Область применения и виды
• 2 Технология строительства утепленной плиты
  • 2.1 Подготовка основания
  • 2.2 Бетонная подготовка
  • 2.3 Гидроизоляция
  • 2.4 Утепление
  • 2.5 Армирование
  • 2.6 Заливка фундаментной плиты бетоном
  • 2.7 Уход за бетоном
  • 2.8 Когда снимать опалубку
• 3 Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

  Классический вариант фундамента монолитная плита без утепления

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление —  утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

  УШП — утепленная шведская плита со встроенным теплым полом

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

  Технология строительства утепленной плиты

  Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

  Структура фундамента монолитная плита

  Подготовка основания

  Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

  Выкопать котлован с запасом в 1 метр во все стороны

  По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

  Полная схема фундамента монолитная плита

  Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

  Выравнивание дна в уровень

  На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



  Песок насыпан, его надо пролить и утрамбовать

  Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

  На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

  Щебень засыпан, установлены закладные элементы канализации и водопровода

  На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

  Бетонная подготовка

  По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

  В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

  На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

  Залита бетонная подготовка

  Гидроизоляция

  Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

  При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

  Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

  Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

  Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

  Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

  Утепление

  Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

  Утеплитель уложен

  Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

  Армирование

  Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

  От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

  Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

  При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

  Заливка фундаментной плиты бетоном

  Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

  Одновременно с распределением бетона его вибрируют

  График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

  В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

  Уход за бетоном

  Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

  Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

  Послезаливки монолитная плита укрывается пленкой

  Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

  Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

  Политая поверхность

  Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

  Когда снимать опалубку

  Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

  Таблица набора прочности бетона в зависимости от температуры

  Отличия утепленной монолитной шведской плиты и видео о ее строительстве

  Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

  Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

  Примерное процентное соотношение затрат на монолитный плитный фундамент

  В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Как залить бетонный фундамент сарая

28 мая 2011 г. | Итан (электронная почта) |

Заливка бетона находится на пороге того, чем займутся многие самодельщиков , но при правильной подготовке и знаниях вы действительно можете построить что-то стоящее. Это не слишком сложный проект, особенно если вы заручитесь поддержкой нескольких друзей. В этой статье рассказывается о выборе места, проблемах копания, инструментах, материалах и методах, которые мы использовали для заливки плиты размером 8 x 12 футов для нового сарая.

Заливка настила является отличным решением для навесов, которые будут построены или доставлены на относительно ровную поверхность. Для установки на склоне вам нужно проявить больше творчества с односкатным фундаментом, предназначенным для склонов и холмов. В этом альтернативном методе поддержки сарая используется конструкция из стоек и балок поверх залитых бетонных нижних колонтитулов, чтобы получить ровную поверхность сарая.

Этапы подготовки

Для успешной заливки необходимо выполнить некоторые подготовительные действия. Убедитесь, что площадка расположена в удобном месте, не загороженном деревьями или камнями. Сделайте себе одолжение и избегайте больших склонов, которые потребуют много копания и больше бетона.

Подготовительный этап 1. Определение линий метрополитена

После того, как вы выбрали место, вам необходимо найти все линии метрополитена. В Мэриленде мы называем мисс Утилити, но в каждом штате есть аналогичный ресурс. Эти услуги бесплатны, требуются по закону и очень просты в использовании. Позвоните как минимум за 48 часов до начала вашего проекта, и они выйдут и отметят все закопанные линии электропередач, связи, газа и воды. Нажмите здесь, чтобы узнать больше о правилах копания и о том, что означают разные цвета. Наш сарай располагался в месте, где не было подземных коммуникаций. Вот почему вы не видите ничего отмеченного на наших фотографиях.

Подготовительный этап 2: Разрешения и правила ТСЖ

Важно получить согласие любого товарищества собственников жилья и, при необходимости, получить разрешение. Мы пошли о том, чтобы получить одобрение от архитектурного комитета ТСЖ и соседних соседей. В нашем округе сарай размером 8 на 12 футов не требует разрешения. Проверьте местный кодекс, чтобы убедиться, что вы его соблюдаете.

Этап подготовки 3: планирование подходящей погоды

Подходящая погода значительно облегчит заливку бетона. Мы дождались прихода весны и температуры почвы, прежде чем начать. Бетон можно успешно заливать при более низких температурах, но вам необходимо использовать теплую воду и изолированные одеяла, чтобы обеспечить правильное отверждение бетона. На самом деле у нас были идеальные 70-градусные дни и без дождя всю неделю.

Инструменты и материалы

Вот инструменты и материалы, которые мы использовали для завершения этого проекта:

• Рулетка
• 4′ уровень
• Лазерный дальномер (на фото ниже)
• Аэрозольная краска (для разметки земли)
• Лопаты, садовые грабли, садовая мотыга, сучкорезы, водяной шланг, веревка
• Пиломатериалы 2 х 6 футов, деревянные стойки, стяжка, арматура, арматурные стяжки, гвозди с двойной головкой
• Гравий,
• Бетон (мы использовали Quickrete № 1006 — см. ниже)
• Бетономешалка
• Ручная пила, мастерок

Для этого проекта мы использовали трещиностойкую бетонную смесь QUIKRETE® (№ 1006). Это строительная смесь портландцемента, песка, гравия и специальных армирующих волокон, которые уменьшают усадочные трещины и повышают ударопрочность. Ознакомьтесь с их полной линейкой продуктов, чтобы увидеть, что подходит для вашего проекта. В QUICKRETE также есть полезный калькулятор, позволяющий определить, сколько мешков бетона вам понадобится. Мы хотели плиту размером 4″ x 12’ x 8’ и использовали мешки весом около 55, 80 фунтов.

Шаг 1: Отметьте местоположение сарая

Этот сарай будет расположен на границе участка, и мы использовали лазерный дальномер, чтобы убедиться, что мы правильно определили расстояние от дома. Мы не хотели случайно оказаться на коммунальном сервитуте или на территории соседей. Используя рулетку и баллончик с краской, мы отметили место бетонной подушки.

Шаг 2: Выкапывание фундамента

К этому моменту мы должны были быстро измерить уклон земли. Это важно, потому что тогда вы будете знать, насколько глубоко вам нужно копать. В итоге мы перетасовывали землю немного больше, чем нужно, потому что копали слишком глубоко в некоторых местах. Самый простой способ определить уклон — вбить в землю колья с линией между ними. Выровняйте линию и измерьте изменение высоты от линии до земли.

Тем не менее, мы удалили верхний слой земли, чтобы перейти к более твердой поверхности и гарантировать, что верхняя часть нашей формы будет находиться на высоте не менее 1 дюйма над землей. Мы копали достаточно глубоко, чтобы учесть несколько дюймов гравия и обеспечить толщину плиты 4 дюйма. Выкопайте площадь больше, чем желаемая площадка, потому что вам нужно место, чтобы установить форму на место. Сучкорезы пригодились для обрезки корней деревьев, а садовая мотыга — для обрезки краев.

Шаг 3. Создание бетонной формы

Вы можете приобрести наборы для изготовления бетонной формы, но мы предпочитаем собирать ее из досок 2 x 6. Целью была площадка размером 12 x 8 футов, поэтому мы купили две доски 12 футов и две доски 10 футов и обрезали их по размеру. Убедитесь, что вы получаете хорошие, прямые пиломатериалы и имейте в виду, что внутреннее измерение имеет значение. Форма снимается после застывания бетона. Гвозди с двойной головкой не обязательны, но потом их очень легко вытащить.

Шаг 4: Установите форму на место и уровень

Мы поставили форму на место и начали проверять, чтобы она была квадратной. Самый простой способ сделать это — измерить расстояние по диагонали (от одного угла до противоположного). Требуется некоторое время назад и вперед, чтобы убедиться, что они измеряют одинаково, но это очень важно. Затем мы забили пару деревянных колышков по внешнему краю каждой стороны формы. Используя уровень в качестве ориентира, мы забивали или поднимали колья, чтобы достичь уровня. Это также занимает некоторое время назад и вперед, так что идите медленно. Когда все в квадрате и вводят небольшой уклон, чтобы вода могла стекать вниз.

Шаг 5: Укладка гравия для достижения равномерной глубины 4″

Гравий подходит для участков с плохим дренажем, так как он позволяет воде проходить через него, не разрушая почву. Мы положили пару дюймов универсального гравия, помня о том, чтобы поддерживать минимальную глубину бетона 4 дюйма.

Шаг 6: Установка арматурного стержня

Арматурный стержень (арматура) представляет собой ребристые стальные стержни, используемые для придания бетону прочности на растяжение. Мы разместили несколько брусков, заходящих в каждый угол и прикрепив их друг к другу стяжками.

Этап 7. Сбрызните водой гравий и арматуру

Бетон приобретает прочность благодаря химическому процессу гидратации, когда вода соединяется с портландцементом. Существует прекрасный баланс, потому что вы не хотите слишком много воды или слишком мало. Перед заливкой бетона опрыскивали форму и щебень из шланга. Вы не хотите, чтобы вода скапливалась вместе, но все должно быть влажным. Периодически повторяйте процесс по мере необходимости.

Мы арендовали миксер в Big Orange. Утверждалось, что он может одновременно смешивать четыре 80-фунтовых мешка, но мы сократили его до двух мешков, чтобы предотвратить любые разливы. Вы можете отмерить воду и медленно добавлять ее, стараясь не добавлять слишком много. Мы решили использовать шланг и медленно добавлять воду, пока она не станет консистенцией пюре. Миксер был полезен, потому что он устранял несмешанные карманы бетона и помогал нам работать быстрее.

Когда мы выливали каждую партию, два человека использовали лопату и садовую решетку, чтобы распределять бетон по опалубке и по углам. Мы смешали много бетона, пока форма не была заполнена чуть выше краев.

Шаг 9: Вырежьте временные стойки на уровне

С помощью ручной пилы вырежьте временные стойки на уровне поверхности рамы.

Шаг 10: Используйте стяжку для выравнивания поверхности

Затем мы обрезаем все деревянные колышки, чтобы они не выступали за верхнюю часть формы. Мы использовали 12-футовую стяжку, чтобы выровнять бетон с верхней частью нашей формы, сделав несколько проходов. Мы работали «распиливая», заполняя низкие участки по мере продвижения от одной стороны к другой.

Шаг 11: Отделка, кромка и бетон

Наша подушка предназначена для сарая, поэтому нас не особо заботило, как будет выглядеть поверхность после отверждения. Если вы заливаете крыльцо, ступени или что-то еще, что будет видно, рассмотрите возможность использования шпателя, терки или кисти для отделки поверхности. Отделка щеткой обеспечивает текстуру и идеально подходит для ступеней или других участков, которые будут скользкими во влажном состоянии. На внутренние полы обычно наносится шпатель/бетон. Затирку проводят после того, как влага с поверхности испарится и бетон потеряет свой блеск. Вы также можете использовать инструмент для скоса, чтобы создать чистый, профессиональный край. После того, как бетон начал затвердевать, проведите инструментом для снятия фаски по периметру.

Шаг 12: Обеспечьте надлежащее отверждение, поддерживая бетон во влажном состоянии

Правильно затвердевший бетон намного прочнее и имеет более длительный срок службы. Ранее мы упоминали, что важно предотвратить слишком быстрое высыхание бетона, так как это приводит к плохому сцеплению. Существует несколько различных методов отверждения бетона, и мы предпочитаем периодически смачивать плиту водой в течение следующих нескольких дней. Оставить форму на месте — еще одна полезная мера для удержания влаги. Нам повезло, что всю следующую неделю стояла умеренная погода.

Окончательные фотографии

Что такое плитный фундамент?

Без сомнения, плитные фундаменты имеют свои преимущества и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где месяцами подряд замерзает, обычно выбирают другой тип фундамента. Это связано с тем, что бетонные плиты треснут, если будут постоянно подвергаться воздействию температур ниже 0 (и, конечно, таких низких температур, как -15 или -30 градусов) 9.0003

География и погодные условия определяют тип фундамента, который лучше всего подходит для вас. Из-за погоды в регионе у них часто возникают проблемы, требующие решения. Важно понять, почему часто требуется услуга плитного фундамента. Иногда это происходит из-за смещения почвы. Движение фундамента может расколоть плиты и повредить фундамент. К счастью, многие проблемы легко устраняются.

Плитный фундамент обычно называют фундаментом «плита на уклоне». Построенные из бетона, они стали популярными в 1950-е годы. В 21 веке они по-прежнему широко строятся.

Что такое плитный фундамент?

Плитный фундамент представляет собой большую толстую плиту из бетона, толщина которой обычно составляет 4-6 дюймов в центре и заливается сразу на землю. Края плиты толще (до 24 дюймов в ширину), чтобы обеспечить дополнительную прочность по периметру. Во многих фундаментах используются тросы пост-натяжения, в то время как другие армируются стальными стержнями (арматурой). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать несущую нагрузку дома или другой конструкции. Бетонная плита обычно укладывается на слой песка, чтобы улучшить условия дренажа и действовать как подушка.

Бетонная плита не имеет под собой пространства для обхода. Этот тип фундамента отличается от фундамента дома с цокольным этажом: под полом нет места. Подвалы обычно находятся на севере, если там очень холодно.

Фундамент из бетонной плиты чаще всего строится на участке, который был выровнен, как и должно быть. Очень важно, чтобы почва была выровнена, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

1. Одно из их многочисленных преимуществ заключается в том, что эти фундаменты, как правило, менее дороги для строительства этого пирса и фундаментов. Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорами и балками, эта цена исключается. Кроме того, поскольку под ними нет подполья, снижаются коммунальные платежи, связанные с кондиционированием и отоплением.
2. Еще одним преимуществом фундамента из бетонных плит является то, что их создание не занимает много времени. Сама плита заливается за один день. Конечно, есть предварительная работа по подготовке. Весь процесс часто может быть выполнен за четыре дня от начала до конца, при условии, что погода не является проблемой.
3. Поскольку под ними нет подполья (или воздушного пространства), снижаются счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением.
4. Ни плесень, ни грибок, ни грызуны, ни насекомые не являются проблемой. Это потому, что под плитой нет места для образования плесени или гнездования грызунов.
5. Они позволяют использовать более широкий спектр вариантов напольных покрытий, включая окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

1. Тот факт, что под ними нет подполья, означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и сокрытия инженерного оборудования. В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
2. Поскольку водопровод для дома расположен под фундаментом из бетонной плиты, протечки водопровода требуют, чтобы любой ремонт выполнялся путем удара домкратом по плите, чтобы устранить утечку.
