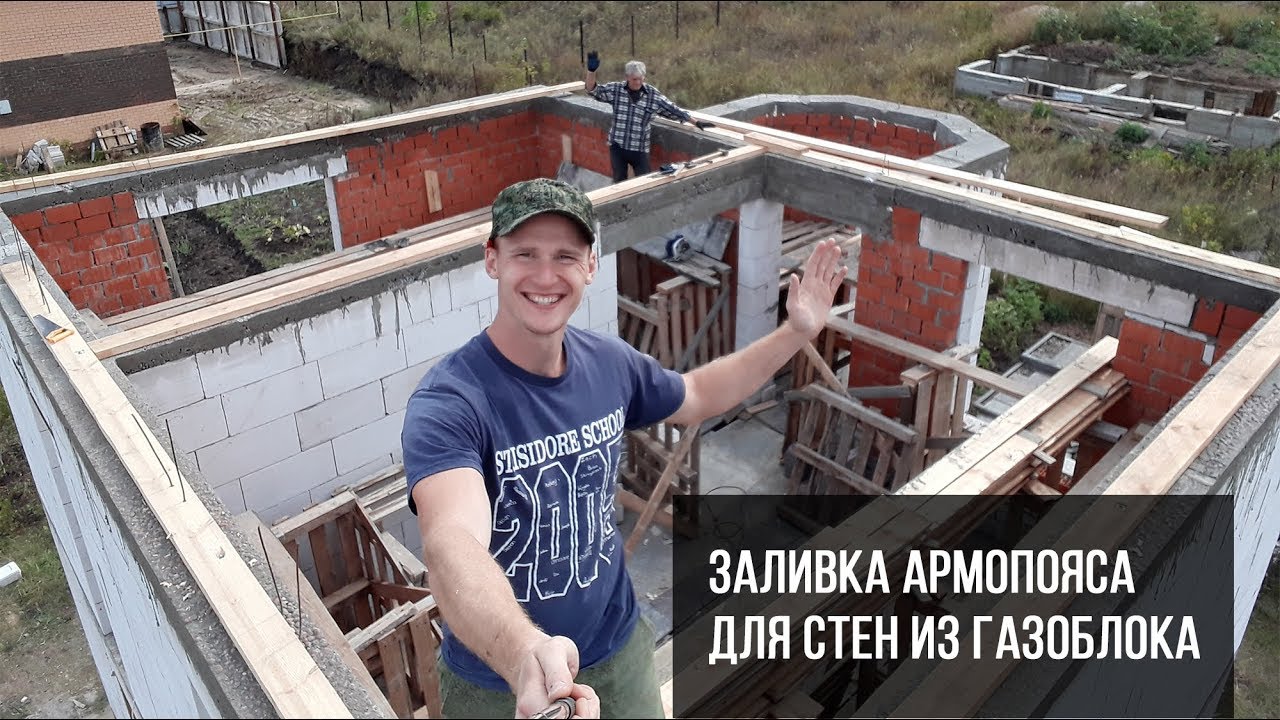

Заливка армопояса. Делаем все вдвоем, за один раз. | 🔨Строю свой дом.🔨 Опыт новичка.

Я думал, что после того, как моя любимая принимала со мной бетон для фундамента, она больше не появиться на нашей стройке 😆. Но, зря я в ней сомневался. Теперь мы заливаем армопояс.

✅ На первый взгляд, принять 15 кубов бетона намного тяжелее, чем залить 1 м. куб. самомеса. Но когда речь идет о разных местах заливки, фундаменте и армопоясе, то все становится не так очевидно.

❗ Одно дело заливать на земле, и другое, поднимать бетон на высоту.

Планируя конструкцию армопояса, для меня было важно сделать его максимально «маленьким», в плане объема по бетону. Я понимал, что помогать все заливать мне будет только моя вторая половинка, и при этом основная физическая нагрузка будет на мне.

Что у меня получилось, читайте в этой статье.

Примерный объем бетона, который предстояло залить был меньше 1 м. куб. Но я понимал, что поднять все на верх будет не легко и займет много времени. Поэтому работа началась с утра:

  • Сначала мы просеяли песок.
  • Потом начали замешивать. При этом щебень в ведрах, накладывала и носила моя помощница.
  • Замесил одну партию, разлил по ведрам, и понес. Затем закинул на леса, залез сам, и вывалил все в опалубку.
В общем, очень много движения, и все при этом с бетоном в руках. Физически нагрузка конечно большая, и при это нельзя было особо отдыхать, так как время тоже не бесконечное.

Важные нюансы.

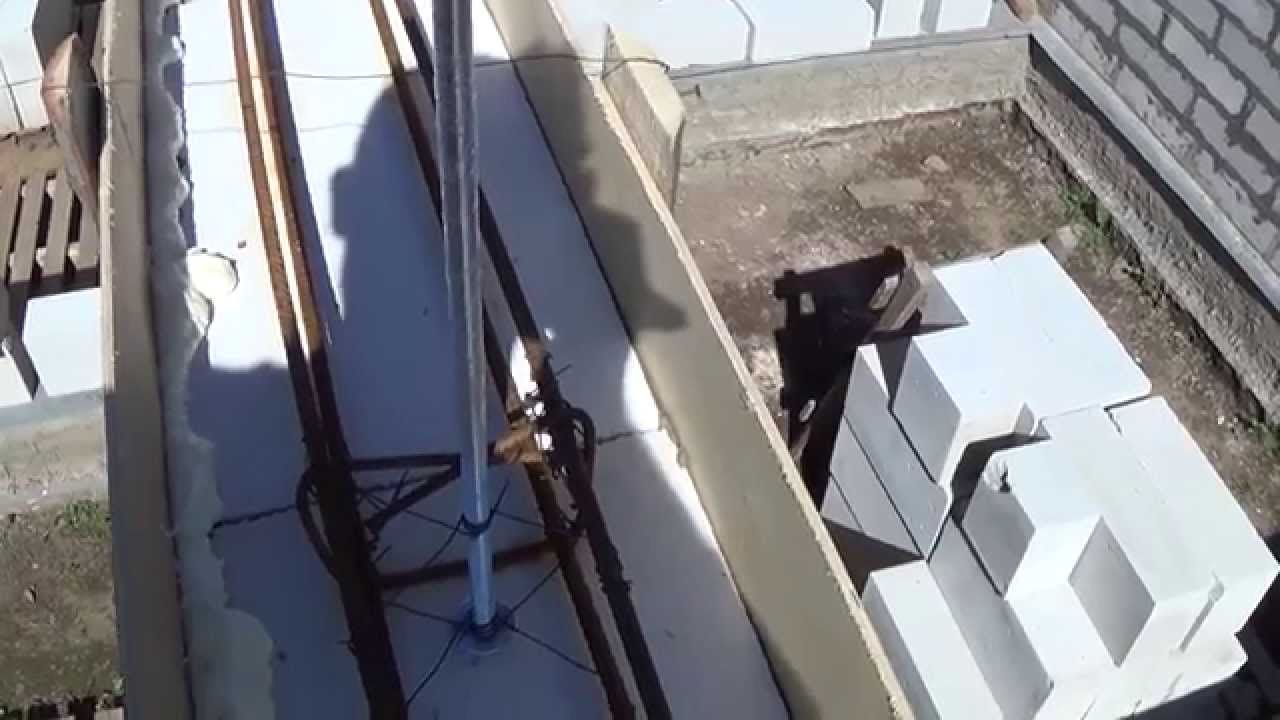

1️⃣ Обязательно вибрировать бетон. Это важнейшая процедура, и всю ее пользу видишь наглядно.

В процессе бетон прямо «закипает» и весь воздух выходит из него. И при этом достаточно густая масса(никаких пластификаторов я не использовал) очень легко заполняет все углы опалубки.

2️⃣ Не забывать, что бетон застывает. Поэтому заливки шла во все стороны.

  • Учитывая, что процесс растянулся на весь день, то если бы я начал с одного края, и по кругу шел в одну сторону, то к моменту, как я вернулся бы в начало, бетон здесь уже бы застыл.
  • При том, что была солнечная погода, схватывание происходило быстро. И я, чтобы сохранить монолитность раствора, сначала шел и заливал в одну сторону, потом в другую. Потом появлялись еще направления. Вот так и бегал в разные углы.

3️⃣ Поливать бетон водой во время заливки — тоже важно. Опять же при постоянном солнце, как было у нас, это вообще обязательно.

В итоге проработали мы до 10-ти вечера.

Конечно очень устали и вымотались, но дело сделали.

Теперь нужно выждать время. Честно не знаю, кто говорит, что через пять дней уже можно класть перекрытие, кто через месяц. Думаю пату недель нужно выждать.

🔹ПОДПИСЫВАЙТЕСЬ НА КАНАЛ🔹 и ставьте лайки. Процесс продолжается и еще многое нужно успеть..

Армопояс-описание и строительство под ключ

   Армопояс- описание и технология строительства

перед заливкой

      Услуги по строительству армопояса

Обращайтесь к нам: Monolit-строительство армопояса, фундамента и другие бетонные работы. Мы зальём армопояс качественно и быстро. Составим смету на материалы и подсчитаем цену за работы. Так как наш опыт работы в этой сфере не мал, у нас есть профессиональные навыки и подход. В большинстве случаев армопояс используется на высоте от 2.5 метров и выше. А это не мало важный фактор. Ведь работы выполняются на высоте, и требуют особого внимания к технике безопасности.

опалубка и каркасы готовы

        Описание

    Армопояс — это один из самых главных составляющих дома. Он используется как для новых строений так и для старых домов. Армопояс по конструкции напоминает ленту , опорную пятку под ленточный фундамент или блочный фундамент, отличие его в том что он заливается на уже готовые стены.

     Задачи армопояса:

  1. Связывание стен конструкции ;

  2. Придание дополнительной жесткости;

  3. Обеспечение синхронной работы несущих стен дома ;

  4. Распределение и перенос одинаковой нагрузки на стены;

  5. Возможность установки в него закладных деталей , для надежного крепления разных по структуре  и типу строй материалов.
опалубка и каркасы готовы

     Совет при заливке армопояса

   Исходя из практики мы сталкивались с одним распространённым моментом.

Так как объем бетона для заливки армопояса не велик 4-9 м/куб.Зачастую заказчик не считает нужным заказывать для его заливки бетононасос. И даже заказывать качественный раствор марки 250-300 с бетонного завода.По его мнению, дешевле замешивать раствор бетономешалкой и заливать вручную.Чревато это тем что, замешать и залить этот объем за один день затруднительно и зачастую нереально. А недолив это «холодный шов»,что не смертельно ,но критично для армопояса,так как высота его мала 200-400 мм. Но это еще пол беды.Еще одна ошибка заключается в ручном замесе бетона. Добиться качественной марки раствора без технолога затруднительно.Ведь
нужен соответствующий пластификатор,цемент с 100% гарантией качества и правильно рассчитать пропорции для замеса.

отверствия под вентканалы

       Строительный процес

   Начнем  строительство армопояса. Нам потребуется изготовить армокаркасы с арматуры ф 12 , ф 8. Для этого на гибочном станке гнем хомуты(ф8) и детали усиления (ф 12): Г-образные, П-образные и трапеции. Хомуты разлаживаем шагом 400-500 мм и в них располагаем 4-6 несущих арматур(ф 12),все связываем с помощью проволоки и вязальных крючков.

Устанавливаем каркасы. Не забываем делать внахлёст друг на друга не менее 350 мм. На углах и Т-образных соединениях устанавливаем заранее приготовленные детали усиления.

армопояс на блоках (фбс)

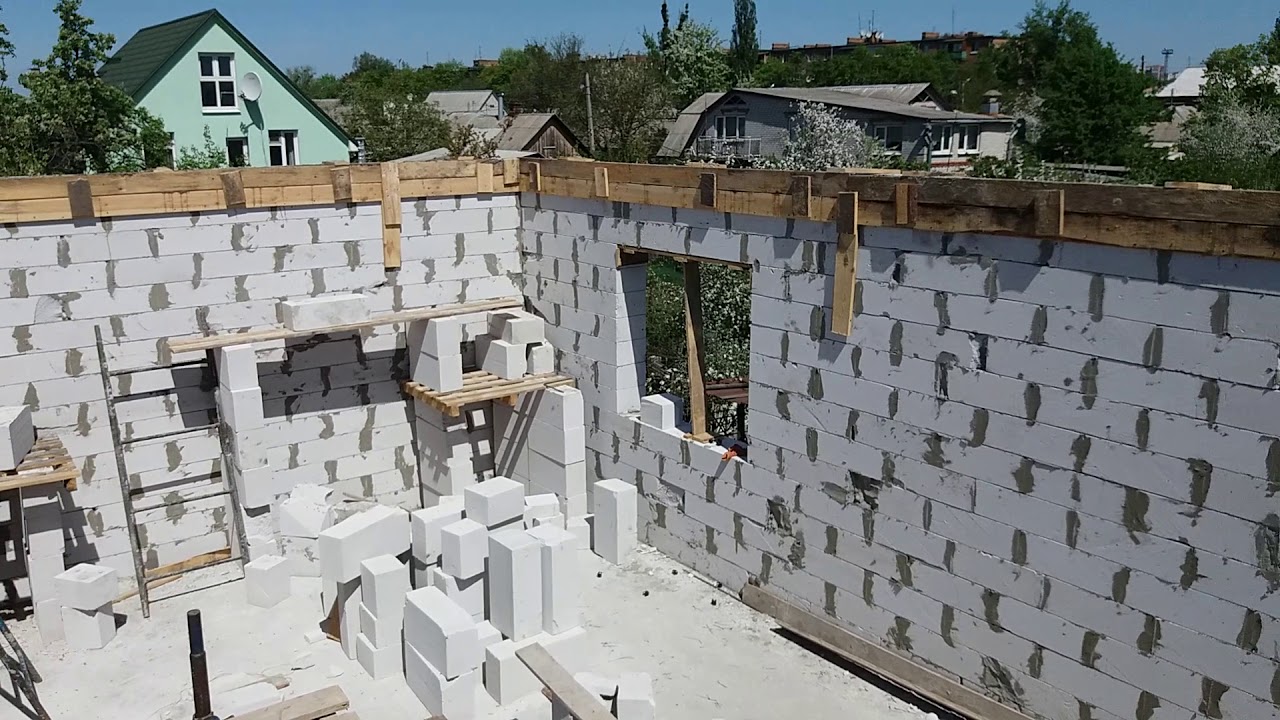

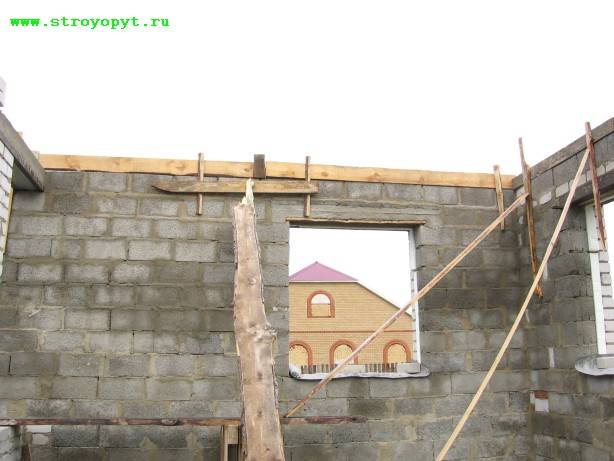

    Опалубка для армопояса

     Изготавливаем опалубку. При этом учитываем, что  опалубка должна быть на 50-100мм выше самого армопояса. Обиваем пленкой щиты. Приступаем к монтажу опалубки. Ее надо опустить на стену на 50 мм, а чтобы она не упала отмечаем рулеткой от верха стены теже 50 мм, делаем метку, перфоратором бурим отверствие 8 мм и забиваем короткую арматуру того же диаметра.

С другой стороны проводим те же манипуляции. Ставим на них щиты. Сбиваем сверху дощечками(ляпухами), снизу сжимаем шпильками или специальными зажимами для опалубки(черозы).

       Дополнительные функции

    Если у Вашего дома, коттеджа будет балкон или навес, армопояс будет основой для крепления или опирания этой конструкции. Сбоку вырезаем опалубку, вставляем и свариваем закладные детали (швеллер, металлическую пластину, шпильки и т.д).Также если потребуются крепления для кровли, мауэрлата устанавливаем заранее сваренные Т-шкой шпильки. При необходимости привариваем к

армокаркасу. Конечно если варить не обязательно, то их удобнее будет установить после заливки бетона.

армопояс на блоках (фбс)

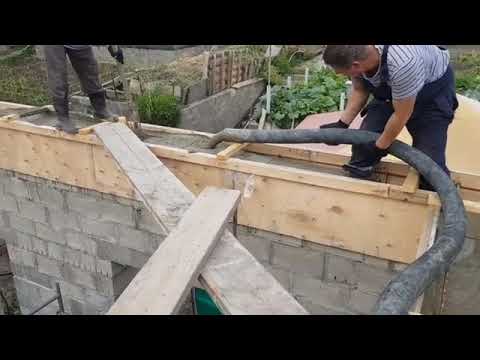

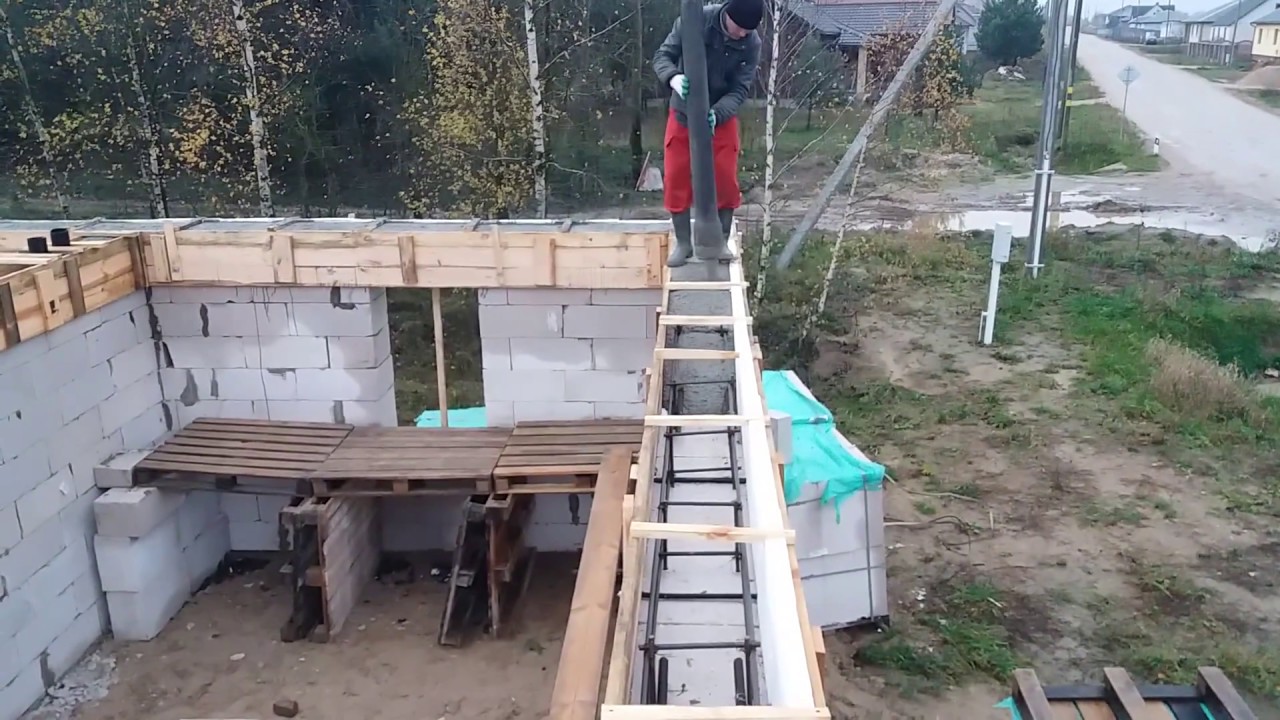

      Заливка армопояса

   Подсчитав необходимый объем бетона для заливки армопояса, заказываем раствор с бетонного узла. Также заказываем бетононасос. Не забываем про запас 0. 3 куб. К запасу необходимо добавить 0.3 куб, потому что бетононасос не сможет выкачать весь бетон со своего бункера. Заливаем бетон и обязательно вибрируем глубинным вибратором. Здесь надо особо соблюдать технику безопасности

, ведь зачастую работы выполняются на высоте.
    После заливки бетона и уплотнения вибратором, при необходимости устанавливаем шпильки для мауэрлата и заглаживаем поверхность армопояса кельмой. При необходимости накрываем пленкой и заливаем водой.
Через 2-3 дня снимаем опалубку и армопояс готов!

Армопояс на кирпичную стену


особенности и Инструкция +Фото и Видео

Армопояс из кирпича на стены: особенности +Фото. Для чего нужен армопояс? Армированный пояс – это конструкция монолитного типа, которая расположена по всему периметру здания.

Армопояс на газобетон из кирпича помогает защищать стены от деформации и разрушений из-за влияния большой нагрузки. Технология укрепления поверхности стен объекта имеет в виду укладку пояса, который будет «разгружать» стены от лишней нагрузки между перекрытиями каждого этажа и к местах, где проход кровельная кладка.

Подробности — читайте ниже.

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

  1. Возведение стен должно быть осуществлено на надежном фундаменте.
  2. При рабочем процессе следует регулярно проверять ровность конструкции.
  3. По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

  • Быть в кольцевом стиле.
  • Быть непрерывной.
  • Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

  • Защите стен и основания здания от трещин.
  • Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
  • Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

  1. Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
  2. Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
  3. Минимальная величина высоты сооружения должна быть 15 см,  и этот показатель не может быть больше, чем ширина стены.
Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

  1. При использовании деревянной опалубки.
  2. При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

  1. У вас цельная железобетонная конструкция.
  2. У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний. В железобетонных конструкциях попросту нет смысла делать дополнительную защиту, так как существующая нагрузка и так будет равномерно распределена.

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

  1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
  2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
  3. Гибкая проволока, чтобы сооружение было жестким.
  4. Стержни арматуры, диаметр которых должен быть 1,2 см.
  5. В качестве материала утепления использовать пенополистирол.

Перед тем, как начинать работы по изготовлению армопояса из кирпича на газобетон, советуем начертить схему будущего строения и указать планируемые размеры. На основании чертежа можно рассчитать количество строительных материалов, которые могут потребоваться. Из строительных инструментов в этом случае вам потребуются ножовка по металлу и дрель.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

  • Подготовьте деревянные щиты.
  • Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
  • Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
  • Выполните  дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
  • Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
  • Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

  1. Горизонтальная укладка прутьев.
  2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
  3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200.

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

  • Щебенка – 2,4 меры.
  • Цемента – 0,5 меры.
  • Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

  1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
  2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
  3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Создание разгрузочного пояса из блоков

В качестве опалубки можно использовать не только деревянные конструкции, но и блоки из газобетона U-образной формы. Но в этом случае есть обязательно условие к строительному материалу, а именно наличие внутренней полости, которая потребуется для закладки арматурного каркаса и заливки бетоном. Блоки лотковой разновидности следует укладывать такой же ширины, как и стены. Такой пояс будет удобно устраивать к наружным стенам благодаря выполнению ими дополнительной функции утепления, при этом будут исключены все мостики холода.

Материалы и приспособления

Так как способ достаточно простой, для создания армпопояса из кирпича для стен и его армирования вам потребуется лишь купить строительные материалы – доборные блоки с толщиной в 10 см. Перед тем, как купить материал, следует выполнить расчеты требуемого количества материала по планируемой высоте конструкции и периметру объекта.

Процесс изготовления при помощи доборных блоков:

  1. Установку доборных элементов на стену как обычно.
  2. Армирование центральной части стройматериала.
  3. Заливка растворов цемента.

Армопояс из кирпича

Пояс для разгрузки можно сделать при помощи кирпичной кладки, которая будет усилена арматурной сеткой. Он чуть хуже, нежели бетонный и его можно использовать лишь для хозяйственных построек небольшого размера. Для того чтобы увеличить показатели прочности конструкции из кирпича, советуют использовать металлическую сварную сетку или арматуру.

Особенностями сооружения является:

  • При работе с арматурной сеткой, диаметр сечения которой 0.5 см, ее следует укладывать через 4 ряда кирпичей.
  • Ширина конструкции обязательно должна быть равной толщине стен, которые подверглись обработке.
  • Высота сооружения будет зависеть от типа строительного материала стен дома и типа кровли. По средней величине конструкций для стен из блоков газобетона показатель равен 0,4 метра.

Укрепление стен при помощи кирпичей с арматурной сеткой не сможет заменить полноценное придание надежности элементам конструкции с использованием аналога из железобетона.

Утепление

Самой важной особенностью газобетона является то, что он имеет низкую тепловодность, которая будет обеспечивать отсутствие фактора промерзания выстроенной конструкции даже при самых низких температурах окружающей среды.  По этой причине при сооружении укрепляющей конструкции важно, чтобы они никоим образом не нарушала теплоизоляционные свойства дома. В зимнее время, а также в те периоды, когда постоянные резкие перепады температуры – не редкость, на армопоясе из кирпича может появиться конденсат. Во избежание этого советуем проводить работы по утеплению.

В качестве элементов для создания теплоизоляции можно использовать пенополистирол, пенопласт и минеральную вату (маты). В отдельных случаях можно использовать газобетонные блоки, которые имеют перегородки. При использовании минеральной ваты следует оставлять небольшие вентиляционные зазоры между облицовочной поверхностью и утеплителем.

Советы по организационным вопросам утепления объекта

  1. При создании конструкции и планировании ее дальнейшего утепления следует выполнять работы с отступом от наружной грани стены, а не только на ее ширину.
  2. Минимальной шириной армирующего пояса должно быть 20 см при использовании бетона монолитного типа и 25 см при использовании кирпичей.
  3. Получившееся свободное пространство после заливки разгрузочного пояса следует заполнять утеплителем и закрывать пеноблоком, который следует заранее вырезать по нужным размерам.

Рекомендации специалистов

  1. При заливке раствором цементам следует прослеживать, чтобы элементы армированной сетке не касались стенок опалубки.
  2. Чтобы увеличить функциональность разгрузочного каркаса из арматуры, установите его на поверхности при помощи строительного уровня.
  3. Для прочности бетона после его заливки постоянно его увлажняйте, особенно в жаркую погоду. Советуем увлажнять конструкцию ежедневно на протяжении пяти лет. Наилучший эффект будет тогда, когда поверхность после поливания будет покрыта полиэтиленовой пленкой.
  4. Через неделю можно снять опалубку, но она будет функционировать по назначению лишь через 14 дней, когда цементная смесь застынет полностью.
  5. Если вы планируете утеплять армированный пояс, то не делайте этого заподлицо. Строители рекомендуют сместить опалубку вглубь, а после заполнить нишу теплоизолирующим утепляющим материалом.
  6. Не нужно тратить деньги на армированный пояс, если под фундаментом строения грунт, который прочный и не насыщен водой, а стены из кирпича. То же самое относится и при возведении одноэтажных домов с деревянными балками, а не с панелями из железобетона.

domsdelat. ru

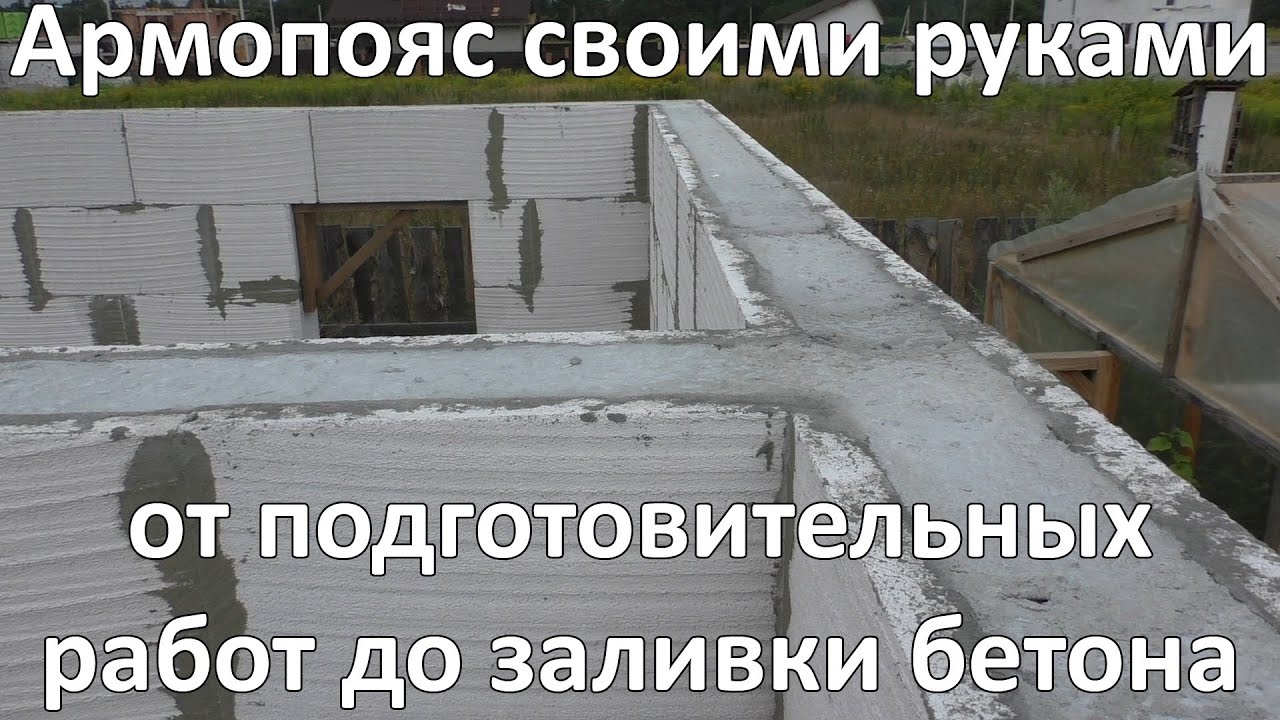

Армопояс для кирпичной стены своими руками

Армопояс для стены из газобетона либо кирпича своими руками

В процессе строительства дома на определенных этапах могут возникнуть такие вопросы, как: есть ли смысл делать армированный пояс, сколько подобных поясов должна иметь конструкция, как сделать его правильно и какие материалы лучше всего использовать для этого?

Армопояс – это монолитная замкнутая железобетонная лента, которая повторяет контур стен.

Список элементов, которые необходимы:

  • бетон марки 200;
  • прутья;
  • экскаватор;
  • песок или граншлак;
  • арматура;
  • проволока.

Для чего нужен армопояс и где он устанавливается

Ростверк – верхняя часть свайного фундамента, распределяющая нагрузку на несущие элементы здания.

Прежде всего нужно разобраться, что такое армированный пояс и для чего его нужно делать. Армированным поясом является слой железобетона, который располагается вдоль всех внешних стен постройки полностью по всему периметру. Его задача заключается в повышении прочности несущих внешних стен из газобетона или кирпича и сохранении целостности в процессе проседания грунта. Во время строительства следует использовать несколько подобных поясов.

Первый армированный пояс также называется ростверк. В процессе его изготовления необходимо бетон залить в траншею, которая была выкопана под

stroy-bloks.ru

Делаем правильно армопояс под мауэрлат в доме из кирпича или газобетона — СамСтрой

Армопояс под мауэрлат обеспечивает дополнительную жёсткость крыши и стен. Он соединяет отдельные элементы дома в монолитную конструкцию. Рассмотрим несколько способов крепления мауэрлата к разным типам стен – из кирпича, газобетона. Узнаем, как сделать армопояс, можно ли обойтись без него.

Конструкция армопояса под установку мауэрлата

Установка мауэрлата на ограждающие конструкции из кирпича

При возведении кирпичных стен важно заранее выбрать метод установки мауэрлата. Это влияет на последовательность и особенности выполнения работ:

  • Использование дротика.

Крепление мауэрлата к кирпичной стене происходит при помощи элемента диаметром 6 мм. Проволока замуровывается в ограждающую конструкцию на глубину 30 см. Длина катанки выбирается с учётом габаритов бруса. На каждое стропило должна приходиться ода закладная деталь в виде проволоки.

Данный метод несовершенный, поскольку постепенно уменьшается надёжность из-за растяжения металла. Также ухудшается внешний вид фасада. Металлическая проволока со временем ржавеет, что портит внешнюю облицовку стен.

Использование металлической проволоки для фиксации мауэрлата
  • Применение деревянных пробок.

Мауэрлат крепится к специальным вставкам в стене при помощи скоб. Деревянные закладки, предварительно обработанные антисептиками, замуровываются в кладку. Длина пробок – не меньше 250 мм. Точки фиксации деревянного бруса определяется положением и количеством стропильных ног.

Метод ненадёжный и используется редко. Дерево со временем усыхает и деформируется, что влияет на положение мауэрлата и стропильной конструкции. Установка пробок занимает много времени и требует повышенного внимания каменщика.

  • Использование шпилек.

Крепление мауэрлата осуществляется при помощи металлических элементов, вмурованных в кладку (не меньше, чем на 3 ряда). Размер резьбы подбирается с учётом параметров стропильной системы. Метод надёжный, но трудоёмкий из-за усложняющейся технологии кладки кирпича.

  • Применение анкеров.

Используются специальные металлические элементы большого диаметра. После установки мауэрлата в нем и стене высверливается отверстие под анкер. Деталь вбивают в углубление и фиксируют при помощи гаек. Анкера используются только с полнотелыми кирпичами.

Технология установки анкеров

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Последствия отсутствия армопояса в доме из газобетона

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

  • При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
  • К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
  • Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
  • Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
  • Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Совет! Перед заливкой бетона резьбу шпилек рекомендуется перемотать малярным скотчем. Это предупредит попадание строительной смеси на её поверхность, что позволит без трудностей закрутить гайку.

Установка шпилек на газобетон

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Правильно выполненная фиксация мауэрлата

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Характеристики армопояса

Чтобы обеспечить стабильное положение ограждающих конструкций, важно правильно подобрать размер армирующего пояса под стропильную систему. Придерживаются следующих правил:

При устройстве армопояса важно добиться непрерывности конструкции. Элемент должен обладать одинаковой прочностью по всей длине. Чтобы добиться таких показателей, его обязательно армируют и выполняют заливку бетона за один раз.

Технология возведения армопояса

Возведение монолитной железобетонной балки по периметру дома происходит в несколько последовательных этапов.

Установка опалубки

Опалубка для армопояса обустраивается при помощи одного из способов:

Укладка арматуры

После установки опалубки приступают к устройству арматурного каркаса. Он состоит из следующих элементов:

  1. Рабочие продольные стержни. Обычно устанавливают 4 штуки в каждом углу будущей балки. Рекомендуемый диаметр стержней 10-14 мм.
  2. Поперечная арматура.Устанавливается в виде хомутов с шагом 200-400 мм. Диаметр поперечной арматуры 6-8 мм.
  3. Вязальная проволока. Используется для соединения всех элементов каркаса.

    Вязка арматурного каркаса для армопояса

Совет! В местах сопряжения стальных стержней и по углам рекомендуется дополнительно устанавливать арматуру для повышения жёсткости конструкции.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

  • Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
  • Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
  • В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.



samstroy.com

зачем нужен, виды, этапы возведения

Чтобы добиться прочности и долговечности сооружения, необходимо использовать жесткий каркас. Для этого применяют армопояс из кирпича. Его роль состоит в равномерном расположении нагрузки в любой зоне конструкции, что предотвращает возникновение трещин на стенах при усадке нового здания, возможном грунтовом пучении и иных внешних обстоятельствах.

Зачем нужен?

Армирующий пояс из кирпича — небольшая непрерывная выкладка, усиленная продольными стержнями из металла или сеткой. Использование такой конструкции допускается вместо армопояса другого дорогостоящего монолита из бетона для укрепления малоэтажных домов и хозяйственных построек. Он выполняет такие основные функции:

  • Обеспечивает защиту от неблагоприятных внешних погодных условий — нагрузок сильных ветров, неровного проседания либо грунтового пучения.
  • Крепление иных элементов сооружения к основанию на скобы либо анкера. Если материал стен самостоятельно не может их удерживать.
  • Упрочнение стен. При их возведении из керамзитобетона либо пористых блоков (газо- либо пенобетонных). Они считаются слабыми материалами, которые не в силах выдержать продвижение почвы и точечные нагрузки от перекрывающих плит между этажами. Армированный пояс препятствует деформированию стен при этом одинаково размещает нагрузку на плиты и блоки.
  • Препятствует возникновению трещин. При залегании слабых грунтов на земельном участке — глина, торфяник, пылеобразный песок, лесс и др.

Кирпичный армопояс необходим для обеспечения сохранности и целостности сооружения при усадке здания.

Вернуться к оглавлению

Виды армопояса

Такую конструкцию целесообразно возводить при закладке свайного фундамента здания.

Разновидность армирующих поясов зависит от их расположения и имеет разнообразные названия в зависимости от выполняющих функций. Среди них выделяют:

  1. Ростверк. Располагается между свайным либо столбчатым фундаментом здания и стен, чем обуславливает прочность полностью всей конструкции. Но кирпич здесь не применяется, так как этот участок чрезвычайно ответственный, лучше его заменить на более плотный монолит.
  2. Вторым уровнем армирования и разгрузки выделяют цоколь, использующийся для большей жесткости при грунтовых движениях. Используется кирпичная кладка — несъемная опалубка, широко применяющаяся под следующую заливку.
  3. Разгрузочный (междуэтажный). Такой промежуточный пояс под плиты перекрытия берет на себя всю их нагрузку и придает жесткость объекту каждого уровня этажа.
  4. Опора для мауэрлата. Армопояс выполняет роль связи между блоками, с которыми он закреплен раствором и крышей, укрепленной мауэрлатным брусом.
Вернуться к оглавлению

Этапы возведения кирпичного армопояса

Технология обустройства армированного пояса делится на три этапа:

Для выполнения данного этапа строительных работ необходимо смонтировать опалубку.
  1. Формирование арматурной коробки.
  2. Монтаж опалубки.
  3. Заливка бетона.

Исходя от места размещения армопояса, проявляются определенные нюансы при работе. Выделяют четыре вида изготовления армирующего пояса:

  1. Под фундамент (нижний уровень). Размер ширины составляет более 30—40 см, чем главная опорная часть ленты из бетона. Это позволяет значительно понизить давление сооружения на почву. Такой пояс желательно заливать бетонной смесью в одно действие. Основная арматура может иметь диаметр 16—20 мм, поперечные хомуты — от 8 до 10, а расстояние их — не больше 20-ти см.
  2. Следующий этап — на основании. Это продолжение основы из блоков. Для укрепления используется 4 шт. стержня с диаметром от 14 до 18 мм, связанные хомутами размером 6—8 мм. При устройстве опалубки под армированный пояс для бутобетонного основания проблем не наблюдается. Для этой цели оставляют место размером от 20 до 30 см для монтажа армопояса, учитывая защитный слой бетона 3—4 см.
  3. Для плит перекрытия применяют арматурный пояс, где его размер ширины равняется ширине стен. Это делается, если фасад целиком облицовывается утеплителем из плит. На случай использования штукатурки, как декор — ширина армопояса уменьшается от 4 до 5 см, оставляя место для пенопласта. На стены из газобетона по краям устанавливаются кладки из пары тонких по ширине блоков. Металлокаркас монтируется в свободные пустоты посреди них и закладывается бетон. В роли опалубки выступают блоки, утепляющие пояс.
  4. Армопояс, устанавливающийся под мауэрлат, имеет важную особенность, отличающуюся от иных видов укрепления наличием анкерной шпильки. С ней брус надежно крепится к стенке без вероятности отрыва либо смещения от действия ветра. Размеры ширины и высоты арматурной коробки составляют с каждой стороны не меньше 3—4-х см впоследствии заполнения пустот между наружной поверхностью укрепляющего пояса и металлом.
При сооружении такой конструкции под мауэрлат важно учитывать, что без использования специальных шпилек она не будет прочной.

Перед самостоятельным сооружением постройки стоит определиться, какое количество армирующих кладок должно быть в доме. Все это зависит от этажности здания.

Изначально делается опалубка из деревянных досок, скрепленных вместе с внешней стороны. Затем она крепится к стенам с помощью саморезов. Это придаст надежность конструкции при бетонной заливке. После этого проводится армирование. Как правило, используется полнотелый красный кирпич маркой М100 либо М200. Он выкладывается с применением арматуры либо сварной металлической укладочной сеткой в несколько уровней. Это примерно 4 либо 5 рядов красного кирпича, где ширина равняется ширине несущих стен. Ячеистая сетка от 30 до 40 мм из металлической проволочки с диаметром 4—5 мм размещается на раствор в каждом шве ряда.

etokirpichi.ru

Нужен ли кирпичной стене армопояс. Армопояс из кирпича на стены из газобетона Монолитный пояс по керамическому кирпичу

Армированный пояс (армопояс) представляет собой замкнутую усиленную конструкцию, повторяющую очертание стен здания и блокирующую их деформацию в результате перераспределения нагрузок. То есть, армопояс позволяет избежать от воздействия неблагоприятных погодных условий, при усадке дома, оседании почвы и т.п. Усиление можно сделать железобетонным или из кирпича. Особую актуальность армопояс приобретает при возведении домов из стройматериалов, не обладающих устойчивостью к деформациям.

– это обычная кладка, усиленная арматурой. Такой подход на первый взгляд проще, чем заливать полноценный монолитный армопояс из бетона с арматурой. Однако достаточно ли такого подхода? Заменит ли такая армированная кладка полноценный армопояс? Для начала давайте разберёмся какие бывают виды армпоясов и какие функции на них возложены.

Основные функции армпояса

  • укрепление стен;
  • обеспечивает равномерное распределение нагрузок;
  • предупреждает образование трещин;
  • способствует выравниванию кирпичной кладки;
  • сохранение целостности конструкции при усадке дома.

Виды армированных поясов

Принято выделять 4 вида армированных поясов.

Ростверк.

Ростверк — это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента . Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм. Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

Цокольный армопояс

Его укладывают по всему периметру внешних стен. В том случае, если перекрытием служат плиты, его рекомендуется делать и по всем несущим стенам. Основная функция цокольного армопояса — распределение нагрузок на фундамент. Используется сеточная арматура высотой 20 — 40 см;

Межэтажный (разгрузочный) пояс

Его сооружается для укрепления и стягивания стен, а также для предотвращения образования трещин. Кроме того, он воспринимает и распределяет нагрузку всей конструкции. Укладывают на все несущие стены;

Армопояс под мауэрлат

Армопояс под мауэрлат — выполняет ряд полезных функций: позволяет надежно закрепить сам мауэрлат, распределяет нагрузку от крыши, фронтонов, стропильной системы , выравнивает горизонталь всей возводимой конструкции. Монтируется по периметру внешних стен, в некоторых случаях (при наклонных стропилах) — на среднюю несущую стену. При создании арматурного каркаса шпильки выводят над ним. На конце прутьев делается резьба, а в мауэрлате соответствующие отверстия. После того, как залитый бетон затвердеет и наберет прочности — на шпильки устанавливается мауэрлат и фиксируется болтами.

При изготовлении армопояса особые требования предъявляются к качеству бетона. Рекомендуется использовать цемент марки не ниже М200. Заливку бетонной смесью производят одним разом, что позволят ему равномерно застывать, хорошо схватываться. Для более высокой прочности бетон периодически смачивают.

Стоит ли делать армпояс из кирпича?

Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры делать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка лишь немного прочнее кладки из блоков, даже если она армирована. Два или три ряда кирпичей не смогут равномерно распределять всю нагрузку по стен. Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены. Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.

Монолитный пояс – это армированная железобетонная балка, которую делают, в основном, под перекрытием в стенах из кладки.

На первый взгляд, назначение такого пояса непонятно: можно ведь перекрытие опереть сразу на кладку и никаких поясов не устраивать. Как говорится, «дешево и сердито».Разберем причины для устройства монолитного пояса.

1. Если материал кладки стен плохо несет нагрузку от перекрытия. В кирпичной стене из полнотелого кирпича, например, монолитный пояс не нужен, а вот в стене из шлакоблока при опирании перекрытия большого пролета такой пояс необходим.

В месте опирания плиты сосредотачивается значительная нагрузка (от перекрытия, полов, людей и мебели), и вся она приходится не равномерно на стену, а увеличивается в сторону опирания плит. Некоторые кладочные материалы (шлакоблок, пено- и газобетон, ракушечник и др.) плохо работают на воздействие такой сосредоточенной нагрузки, и могут просто начать разрушаться. Такой тип разрушения называется смятие. Можно выполнить специальный расчет кладки, чтобы определить, нужен ли распределительный монолитный пояс. Но в некоторых случаях (при использовании шлакоблока, пенобетона), монолитный пояс необходимо делать из конструктивных соображений, обусловленных опытом строительства из данных материалов.

2. Если здание строится на слабых грунтах (например, на просадочных). Такие грунты имеют свойство через некоторое время, при замачивании или других неблагоприятных факторах, значительно деформироваться – сжиматься под весом здания. При этом часть дома может просесть, в результате и образуются трещины в стенах, фундаменте. Одним из мероприятий, защищающих от неблагоприятного воздействия просадки, является устройство непрерывного монолитного пояса под перекрытиями. Он служит стяжкой дому и при незначительных осадках может предотвратить образование трещин. Если вы собираетесь строить дом, первым делом осмотрите дома на соседних участках (желательно те, которые построены были давно). Если в стенах есть наклонные трещины, идущие от земли вверх, от крыши вниз или от углов окон вверх, то это первый признак того, что монолитный пояс в вашем доме лишним не будет.

3. Если дом строится в сейсмическом районе (в Украине это Крым), устройство монолитных поясов обязательно.

4. В многоэтажных домах также по нормам требуется устройство монолитных поясов.

Как выполнить монолитный пояс – см. в теме «Сборное перекрытие или монолит» .

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ» .

Комментарии

0 #61 Иринa 06.05.2013 19:00

Цитирую Ангелина Ват:

Я хочу сколько чего надо, потому что каждый строитель считает и говорит по своему


Для того, чтобы узнать, сколько чего надо, нужно знать, что имеется: планировка дома, наличие несущих стен или колонн, расстояние между ними, нагрузк

sdstroy777. ru

Армопояс для кирпичной стены и процессы его укладки

Полезные ссылки

Немаловажным фактором при строительстве является придание прочности построенному сооружению. Арматурный пояс дает возможность равномерно распределить давление, что, в свою очередь, повышает прочность конструкции.

В реальности любой фундамент, будь то основание коттеджа или небольшого дачного сарайчика, не сможет существовать без арматурного каркаса; иначе говоря, постройка прослужит весьма непродолжительный период.

Во время проектировки и дальнейшего возведения решение о создании армирующего пояса является наиболее важным, поскольку значительная часть владельцев загородных участков решаются на самостоятельное возведение домов (до 30%) и небольших сооружений (до 60%).

Виды арматурных поясов

Ростверк – основной пояс, к установке которого необходимо подходить максимально тщательно. Он располагается на уровне фундамента сооружения и служит как гарантом прочности конструкции, так и надежной защитой от ее проседания.

Следующий армопояс базируется уже на построенном фундаменте и помогает грамотно распределить давление стенок дома на его основание. Данный пояс зачастую значительно тоньше предыдущего, так как основную нагрузку на себя принимает ростверк.

На деле конструкция такого рода применяется только при постройках, имеющих свыше двух этажей, в противном случае второй арматурный пояс фиктивен.

Третий и все последующие армопояса фиксируют перекрытия здания, помогая распределить нагрузку межкомнатным помещениям, стенам и перегородкам.

Этапы укладки армопоясов

1. В заранее подготовленную траншею засыпается прослойка, представляющая смесь песка и гравия.
2. Укладывается арматурная сетка, заливаемая цементным раствором. По совету профессионалов, под арматуру следует укладывать кирпичные осколки для предотвращения коррозии.
3. Полученный базис здания по периметру обрамляется кирпичами, наполняется вторым арматурным поясом и цементируется.
4. На стыке между блоками этажей выстраивается кирпичная контурная кладка, внутрь которой помещается арматурный пояс, также заливаемый цементным раствором, – если величина кладки больше или равна 50 см, в противном случае создается деревянная опалубка.

Необходимо следить за протеканием укладки всех арматурных решеток, поскольку, например, неправильная установка ростверка через несколько лет приведет к появлению трещин и порче фундамента, а халатное отношение к третьему поясу сделает перекрытия и стены неустойчивыми.

Стоит отметить, что в качестве арматуры для укрепления конструкций используются либо арматурная сетка с диаметром прутьев в разрезе от 10 до 15 мм, либо отдельные стальные прутья аналогичного диаметра.

Скрепление прутьев должно осуществляться с помощью проволоки, так как их нельзя сваривать по причине того, что это приведет к преждевременному окислению и, как следствие, к снижению прочности металла и конструкции в целом.

borstroy.pro

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Вступление

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.

Перед началом работ рекомендовано начертить схему будущего сооружения с указанием планируемых размеров. На основании чертежа рассчитывается необходимое количество строительных материалов.

Используемые строительные инструменты:

  1. Дрель.
  2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

  • Щебень – 4,8 части.
  • Цемент – 1 часть.
  • Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.
2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков
  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

Особенности сооружения:

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Блиц-советы

  1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
  3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
  4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
  5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Статья была полезна?

0,00 (оценок: 0)

orcmaster.com

Армопояс из кирпича на стены из газобетона, под плиты перекрытия

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Оглавление:

  1. Для чего нужен армопояс?
  2. Разновидности поясов
  3. Армирование газобетона
  4. Пояс под плиты перекрытия

Почему без него не обойтись?

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

  1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
  2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
  3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
  4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов в 1/3 длины;
  • с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

  • Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
  • Монтаж армирующей сетки по всей линии пояса.
  • Укладка второго ряда по той же схеме с последующим усилением.
  • Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

stroitel-list.ru

Как сделать армопояс — виды поясов и способы их заливки (+схемы)

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Виды

Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Бетономешалка.
  11. Фомка/ломик.
  12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

kakpravilnosdelat.ru

Армопояс для стен из газобетонных блоков. Правильный монолитный армопояс в газобетонном доме

Армопояс (или армопояс, как его еще называют) представляет собой армированную монолитную конструкцию, полностью повторяющую контур несущих стен дома по периметру и служащую для их усиления и правильного перераспределения нагрузок. Заливка армопояса в доме из газобетона – обязательное условие, гарантирующее прочность постройки.О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

Если рассмотреть прочностные характеристики таких материалов, как газобетон, газобетон, арболит и , то станет понятно, что эти материалы сами по себе достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузкой они легко могут разрушиться .

В процессе строительства дома нагрузка на его стены постепенно возрастает как со стороны верхней части, так и со стороны нижней, в виде подвижек грунта и неравномерной усадки.Заключительный элемент — кровля — также оказывает значительное боковое (расширяющееся) давление на стены. Отсутствие армирующего пояса в этом случае может привести к образованию трещин в стенах дома, а также к их полному разрыву и разрушению.

Армопояс, образуя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и кровли и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при дополнительных серьезных нагрузках на здание.

При возведении одноэтажных к заливке армопояса приступают после окончательного возведения стен, перед устройством кровли. В этом случае, как правило, в армопояс закладывают шпильки, к которым крепится кровельный мауэрлат. Это позволяет жестко «привязать» крышу к коробке дома.

Если дом имеет более одного этажа, то армопояс заливают после возведения каждого последующего этажа под плиты перекрытия и в конце, перед устройством кровли.

Нужен ли армопояс для деревянных полов

Как было сказано выше, армопояс нужен для правильного распределения нагрузки от тяжелых перекрытий на стены здания. А что, если в качестве пола в доме использовать не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции. В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такая конструкция может простоять десятки лет без повреждений, но при превышении нормативных нагрузок местное давление бруса на газобетон может привести к растрескиванию и его разрушению.

Как сделать армопояс в доме из газобетона

Перед началом строительства дома важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону необходимо не менее 28 дней, чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушали ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но в этом есть свои особенности. Затвердевший бетон – это серьезный мостик холода, ведущий к утечке тепла из дома, поэтому необходимо предусмотреть терморазрыв, который перекроет поступление холода снаружи.

Если дом утеплить из газобетона снаружи по технологии мокрого фасада, то сам утеплитель будет терморазрывом, предохраняющим здание от теплопотерь.

Если утепление фасада не планируется, либо предусматривается фасад с вентиляционным зазором, то утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол, либо пенопласт укладывают в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Опалубка для армопояса

Первым этапом создания армопояса в доме из газобетона является установка опалубки.На этом же этапе необходимо предусмотреть, какой будет высота армопояса, с учетом этого подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и аналогична высоте стандартного газобетонного блока.

Существует два принципиально разных подхода к опалубке армирующего пояса. В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского изготовления, представляющие собой обычные газобетонные блоки с выделенными П-образными полостями.

Ряд таких блоков укладывают на стеновые блоки обычным способом, в них укладывают арматуру и заливают бетоном. После высыхания получается готовый армопояс, который, кроме всего прочего, защищен от образования мостика холода наружным слоем из газобетона. Толщина наружной стены в таких блоках больше внутренней, что придает ей теплоизоляционные свойства.

Такие блоки достаточно дороги, поэтому часто на стройплощадках используют обычные газобетонные блоки с проделанными вручную пазами по размерам U-блоков, так как газобетон легко обрабатывается специальной пилой для газобетона.

Второй случай — традиционная опалубка из досок или деревянных щитов, напр. Его монтируют из досок толщиной 20 мм или из фанерных листов. Обычно нижний край опалубки крепится непосредственно с двух сторон к газобетону, а сверху скрепляется деревянными брусками с шагом 60-100 см.

Обязательным условием в этом случае является выравнивание опалубки для армопояса во всех плоскостях, так как литой армирующий пояс будет основанием для плит перекрытия, либо для мауэрлата кровли.

На этом этапе необходимо изготовить силовой металлический каркас из армопояса, который придаст основную прочность всей конструкции. При армировании армопояса необходимо соблюдать несколько основных правил:


Схемы армирования Г-образных уголков и Т-образных примыканий армопояса показаны на рисунке ниже.

Распространенной ошибкой начинающих строителей является использование арматуры диаметром более 12 мм для обычных частных домов.Такой подход ошибочен, так как использование более толстой арматуры уже не приводит к увеличению прочности армопояса, а увеличивает затраты на его приобретение.

Также рекомендуется использовать зажимы для армокаркаса. Хомуты нужны для того, чтобы при заливке бетона арматура не смещалась и не оголяла ее. На этом же этапе происходит укладка и фиксация утеплителя в опалубке.

Заливка бетона в опалубку – самый ответственный этап создания армопояса в доме из газобетона.Самый простой способ заливки армопояса – использовать покупной бетон. Обычно для этой цели используют марки М200 или М250. Его прочности достаточно для частного строительства с запасом.

Удобнее всего, если бетон доставляется на объект в миксере вместе с беноновым насосом. Бетононасос забирает готовую смесь из смесителя и с помощью длинного рукава подает ее прямо к месту заливки. В противном случае бетон придется доставлять вручную ковшами, что увеличит время заливки и трудозатраты.

Как происходит заливка бетононасосом можно посмотреть на видео:

При невозможности использования заводского бетона его замешивают вручную. При этом нужно обратить особое внимание на постоянство соотношения компонентов во всех смесях для получения однородного состава по всей длине армопояса.

Особое внимание следует обратить на то, что армопояс следует заливать за один раз во избежание разрывов и неоднородностей.При использовании миксера этого легко добиться, а вот при ручном замешивании бетона нужно заранее планировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку необходимо провибрировать смесь с помощью специального строительного вибратора. Это позволит удалить наружу весь воздух, который при затвердевании бетона может вызвать воздушные карманы, приводящие к потере прочности армопояса. При этом следует стараться не задевать вибратором якорь, чтобы не изменить его положение.

После заливки армопояса требуется время, чтобы бетон набрал марочную прочность. Обычно это занимает 28 дней. После этого можно приступать к укладке плит перекрытия, либо монтажу кровли.


Надеемся, что статья была полезной. Если у вас остались вопросы, оставляйте их в комментариях, мы постараемся вместе найти ответ.

В промышленном и жилом строительстве применяются различные виды материалов, в том числе поризованный бетон. Популярным видом ячеистого бетона является газобетон, обладающий рядом преимуществ.Однако без специального армирования он склонен к растрескиванию, что связано с пониженной прочностью. Для решения проблемы строится армопояс на газобетоне. Такая конструкция позволяет повысить устойчивость несущих элементов здания к нагрузкам, а также увеличить прочность конструкции. Рассмотрим особенности укрепляющего пояса, разберемся с технологией.

Какими свойствами обладает газобетон?

Отдавая предпочтение газобетону, следует внимательно проанализировать его свойства и изучить технические характеристики.Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно образуются воздушные поры. Такая особенность распределения воздушных полостей положительно сказывается на теплоизоляционных свойствах материала. Стены из газобетона не требуют специальной теплоизоляции и позволяют снизить затраты на поддержание комфортной температуры в помещении.

Преимущества использования газобетона в строительстве зданий по достоинству оценили профессиональные строители.

Здание, возведенное из газобетонных блоков, чаще подвержено влиянию природных элементов

Материал другой:

  • повышенные теплоизоляционные свойства. Они позволяют значительно снизить общие затраты на обогрев помещения в зимнее время;
  • стойкость в условиях перепадов температур. Строительный материал не трескается при глубоком замораживании и дальнейшем оттаивании;
  • повышенный коэффициент звукоизоляции.Сотовая структура создает надежный звуковой барьер;
  • экологичность. В процессе производства используется экологически чистое сырье, не влияющее на здоровье окружающих;
  • хорошая работоспособность. Для придания блокам необходимой формы не требуется специальных инструментов и оборудования;
  • уменьшенный вес. Легкие газобетонные стены не оказывают повышенной нагрузки на основание возводимого здания;
  • устойчив к развитию грибковых колоний и плесени.В толще газобетона и на его поверхности возбудители не образуются.

Основным недостатком пористого строительного материала является незначительный запас прочности, для повышения которого на газобетон обустраивают армопояс. Проблемные места укрепляются силовым каркасом, который заливается бетоном.


Для защиты на газобетоне создается армопояс, сглаживающий воздействие климатических факторов

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей часто используется термин «армопояс».Частные застройщики не всегда имеют представление о том, как выполняется армопояс для газобетона и что это такое. Это мощная конструкция замкнутой формы, повторяющая очертания здания.

Формируется на базе имеющихся строительных материалов:

  • армирующая решетка. Стальные прутья сечением 0,8–1,2 см связывают вязальной проволокой в ​​каркас, что повышает прочность бетона при деформации.Несущая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную структуру при соединении квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается использование сварки, ослабляющей прочность конструкции;
    • Раствор бетонный марки
  • повышенной прочности марки М350 и выше. Его готовят на основе щебеночно-песчаной смеси и портландцемента, смешанных в стандартной пропорции 1:3,5. Готовым составом заливают опалубочную конструкцию, в которую жестко устанавливается арматурный каркас.В результате непрерывной заливки и тщательной трамбовки образуется армированный пояс. Он предотвращает обрушение здания и укрепляет конструкцию.

Для обеспечения необходимого запаса прочности необходимо соблюдать высоту армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и обеспечить соблюдение его размеров.


Армопояс для газобетона не только повышает устойчивость стен дома к нагрузкам от внутренней и внешней среды, но и имеет связующее назначение

Для опалубки используется:

  • строганные доски.Сбиваются в элементы экрана, которые фиксируются перемычками и проволокой;
    • Полистирольные плиты
  • . Свойства материала, образующего неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной конфигурации. Используя готовые элементы, можно значительно ускорить сборку опалубки.

При выборе конструкции опалубки важно обеспечить герметичность, а также повышенную жесткость.Это позволит создать прочный армопояс под балками перекрытий и укрепить другие нагруженные зоны. При выполнении работ необходимо выдерживать ширину и высоту армопояса, соблюдать технологию изготовления. Правильно выполненный армирующий пояс укрепляет основные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Для чего предназначен армопояс на газобетоне?

Обладая повышенной хрупкостью, газобетон нуждается в дополнительном армировании.На различных этапах возведения стен из газобетона формируется несущая конструкция с широким функциональным назначением.


Возможность деформации стен и разрушения здания сведена к минимуму при использовании данного несущего элемента

Позволяет:

  • создают устойчивое основание для укладки газобетонных блоков;
  • компенсируют усилия, которые передаются стропильным брусам;
  • предотвращают появление трещин, вызванных локальными деформациями;
  • обеспечивают равномерное распределение нагрузки на несущие стены;
  • для минимизации возможности деформации основных стен под нагрузкой;
  • снижают воздействие ветровых нагрузок на несущие стены;
  • для повышения прочности зданий, возводимых в условиях наклонного рельефа;
  • предотвращают нарушение целостности зданий в сейсмоопасных зонах;
  • для повышения прочности конструкций, на которые влияет реакция грунта.

Конструкция армирующего пояса положительно влияет на прочностные характеристики и целостность газобетонных конструкций. Чтобы построить армирующий контур самостоятельно, важно внимательно изучить технологию выполнения работ и при необходимости проконсультироваться с профессиональными строителями.

Нужен ли армопояс для газобетонных блоков

Необходимость устройства армирующего пояса на газобетонных стенах обусловлена ​​некоторыми факторами, снижающими прочность:

  • Стропильные балки крепятся специальными анкерами к верхней плоскости капитальных стен.В местах крепления они передают местные усилия, вызывающие появление трещин в газобетонных стенах;

Особенно необходим в доме из газобетона, построенном на наклонном основании.
  • конструкция крыши в виде угловых стропил создает нагрузки, действующие в горизонтальной плоскости. Усиленный пояс поглощает силы тяги и гасит их;
  • основные стены здания подвержены неравномерной усадке. Это связано с наличием отверстий разного размера.Армированный стальной арматурой бетонный пояс сдерживает деформационные процессы.

Проанализировав эти факторы, приходим к выводу, что для усиления стен, возводимых из газобетонных блоков, необходим армирующий контур. Целесообразность усиления несущих конструкций по контуру сооружения связана с характеристиками газобетона. Его необходимо укреплять и только с помощью армопояса можно обеспечить устойчивость зданий, повышая прочностные характеристики.

На каких участках необходимо выполнить армирование газобетона

Блоки из газобетона отличаются пониженной прочностью и требуют специального армирования разгрузочным поясом. Проводится на разной высоте.

Следующие секции нуждаются в дополнительном усилении армированным поясом:

  • опорная поверхность фундамента здания. Силовой кант, расположенный на нижнем уровне, называется профессиональным термином – «грильяж». Он формируется на этапе возведения фундамента и повторяет контур здания. Силовой кант обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию грунта;

С целью усиления конструкции высота армопояса уравнивается с его толщиной
  • кладка из газобетона. Между газобетонными блоками через каждые четыре ряда устраивают демпфирующий пояс. Установка стальных стержней или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов.Силовая окантовка сооружается путем заливки стальной арматуры связующим раствором;
  • опорная поверхность несущих стен. Этот ярус арматуры воспринимает нагрузку от панелей внахлест, которые соприкасаются с верхней плоскостью стен. Цельный железобетонный контур повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Лента сглаживает нагрузки, создаваемые плитами перекрытия;
  • оконные и дверные проемы. Они нуждаются в дополнительном армировании стальными стержнями сечением 1–1. 2 см. Для размещения стержней в газобетонной массе делаются специальные пазы. Затем стальные стержни, расположенные в пазах, заливаются раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Для повышения долговечности конструкции за счет усиления проблемных мест можно использовать специальный армированный пояс. Зная, как сделать армопояс, вы сможете самостоятельно выполнить все необходимые работы.

Подготовка к сборке монолитного пояса: что нужно для работы

Для необходимо подготовить следующие строительные материалы:

    Арматура стальная
  • сечением 1–1.2 см. Использование стержней увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни укладываются в пазы и заливаются раствором;

Армопояс в строительстве применяется для повышения устойчивости несущих стен дома к внешним и внутренним воздействиям
  • Сетка проволочная с квадратными ячейками размером 50х50 мм. Укрепление осуществляется укладкой сетки на поверхность блоков с последующим нанесением небольшого слоя вяжущего раствора;
  • бетонный раствор.Используется для формирования опорного контура на уровне фундамента здания, а также для заполнения несущего пояса под элементами перекрытий. Раствор готовят на портландцементе марки М400.

При выполнении работ вам понадобится отожженная проволока для вязки арматурных стержней, используемая для сборки силовых каркасов, а также цементный раствор. Применяется для заполнения арматурной сетки при армировании кладки.

Для выполнения работ потребуется следующее оборудование и инструменты:

  • бетономешалка;
  • болгарский;
  • штроборез;
  • приспособление для гибки прутков;
  • крючок.

После подготовки инструмента и материалов можно приступать к работе.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

  1. С помощью штробореза сделайте в газоблоках канавки.
  2. Отрежьте арматурный стержень по размеру с помощью шлифовального станка.
  3. Удалите мусор из образовавшихся канавок.
  4. Соберите арматурный каркас и поместите в пазы.
  5. Заполнить полости цементным раствором, выровнять поверхность.

Технология выполнения работ достаточно проста. Важно использовать качественные строительные материалы и соблюдать последовательность операций. Это позволит вам самостоятельно укрепить стены из газобетона.

Пояс бетонный

, металлоармированный , является одним из важных конструктивных элементов стен дома из газобетонных блоков. От него зависит прочность стен, воспринимающих вертикальные нагрузки от полов и крыши и передачу их на фундамент здания.Также армопояс дополнительно укрепляет конструкцию дома от деформации при движении грунта.

Бетон сам по себе является материалом, обладающим наибольшей прочностью на сжатие, при этом арматура хорошо ведет себя в момент растяжения. Поэтому железобетон армопояса способен выдерживать очень большие нагрузки на изгиб без малейших деформаций. При этом расположенные под ним газоблочные стены будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

Заливается армопояс на стены из газоблока под кровлю, для монтажа (опорные балки для стропил), под плиты и балки междуэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители даже не знают, для чего стены одноэтажного дома нужно заливать бетонным армированным поясом . А необходимость его устройства заключается в следующих причинах:

Армопояс размеры

Монолит заливается по периметру всего здания, а его размеры привязаны к ширине наружных и внутренних стен.

По высоте можно заливать по верхнему уровню газоблока или ниже, но выше 300 мм поднимать не рекомендуется — будет просто неоправданная трата материала и увеличение нагрузки на стены газоблока жилой дом.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Армирование бетонного пояса

Для армирования используется металлическая или стеклопластиковая арматура.Обычно его сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них с помощью скоб из арматуры меньшего сечения формируют квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Не рекомендуется использовать сварку для их соединения в раме, потому что металл в месте проплавления ослаблен, и вместе с тем в этом месте может появиться коррозия.

Не допускайте контакта каркаса с газобетонными блоками. Для этого под него подкладывается специальная пластиковая подкладка высотой около 30 мм. В крайнем случае можно положить отдельные бутовые камни.

Внимание … Для того чтобы правильно сделать каркас для армированного пояса, рекомендуется использовать только арматуру с ребристой поверхностью, обеспечивающей жесткое сцепление с бетоном.

Когда можно обойтись без армопояса

Заливка армированного пояса для укрепления стен не всегда имеет смысл.Поэтому, чтобы не тратить лишние средства на покупку материалов, следует знать, в каких случаях можно обойтись без железобетонного пояса:

  • Фундамент расположен на прочной скале .
  • Стены дома построены из кирпича.

Также не нужно заливать газобетонные блоки поясом из бетона, если на них будет опираться деревянный пол. Для разгрузки пола под несущими балками перекрытия достаточно будет залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глинах и других слабых грунтах, необходимо делать армопояс. Без него особенно невозможно обойтись при возведении стен из газобетона, керамзитобетона и других крупноячеистых блоков, являющихся хрупкими материалами.

Газоблоки

практически не способны нести точечные нагрузки и покрываются трещинами при малейших просадках фундамента или при подвижках грунта.

Как правильно заливать армопояс бетоном

При заполнении необходимо соблюдать следующие правила:

  1. Бетон должен быть помещен в один непрерывный рабочий цикл …Для качественного железобетонного пояса недопустимы частично высохшие слои бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры и тем самым снижают прочность затвердевшего бетона.

Чтобы этого не произошло, свежезалитый бетон необходимо уплотнить с помощью глубинного вибратора или специальной насадки с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штифтом.

Типы ремней и их функции

Железобетонные пояса заливают для усиления конструкций типа:

Иногда при возведении небольших хозяйственных построек применяется армированный кирпичный пояс на газобетонных стенах.Для этого на стены выкладываются 4 или 5 рядов строительного кирпича, на всю его ширину. Между рядами в армопоясе из кирпича на стены из газобетона в процессе работы на раствор укладывается металлическая сетка, сваренная из проволоки толщиной 4-5 мм с ячейками 30-40 мм. Сверху можно уложить балки перекрытия или деревянный мауэрлат для крепления крыши.

Армопояс армированный на газобетоне

Для армированного пояса, которым заливают блоки из газобетона, применяют бетонный раствор марки М 200.Несущая арматура, сечением 12 мм, крепится в каркасе поперечными квадратными или прямоугольными хомутами с вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура накладывается друг на друга внахлест не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс может быть изготовлен без объемного каркаса из 4-х арматурных стержней. Иногда достаточно плоской рамы из двух стержней, которая собирается почти так же, как и объемная.Только в этом случае для поперечной перевязки применяют не хомуты, а отдельные арматурные стержни .

Соединяемый каркас можно уложить в деревянную опалубку, изготовленную из досок. Также в качестве опалубки можно использовать газобетонные блоки верхнего ряда. Но сначала нужно вырезать из них внутреннюю часть, чтобы из блока получилось что-то вроде коробки без торцевых стенок. Блоки укладываются получившимися полками вверх, после чего в них укладывается каркас.

При укладке каркаса следить за тем, чтобы между арматурой и стенками опалубки, а также нижними блоками оставался небольшой зазор около 20 — 30 мм.

После закладки в арматурный каркас опалубки можно дополнительно изготовить и закрепить необходимые закладные детали, которые понадобятся для крепления мауэрлата или других элементов от конструкции дома.

Отдельный армированный пояс для монолитной плиты перекрытия не изготавливается. Сама плита равномерно распределяет почти все вертикальные нагрузки на стены, и в то же время является основным ребром жесткости для дома и связывает практически все стены здания между собой, объединяя их в одну пространственную конструкцию.

Идеально будет, если он займет всю ширину стены. Но это обычно делается, если со стороны фасада будет уложен утеплитель , блокирующий мостик холода, который может образоваться через бетон. Но в случае, когда снаружи предполагается только штукатурка, ее толщину нужно будет уменьшить в пределах 40-50 мм для укладки пенопласта или другого утеплителя.

Для утепления пояса также можно использовать тонкие (100 мм) перегородки, которые устанавливаются и временно открепляются по краю стены.Между ними укладывается каркас и все заливается бетоном. При этом перегородочные блоки играют роль опалубки и одновременно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как газобетонные блоки имеют хрупкую пористую структуру, прочно прикрепить к ним стропильную систему крыши не получится. Под воздействием ветра крепления со временем просто расшатаются и крыша может деформироваться … А при сильном порывистом ветре ее может просто унести.

Кроме того, при расшатывании кровли, ослаблении ее креплений верхние ряды блочной кладки со временем разрушатся. Поэтому железобетонный пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть меньше по ширине, чем его аналоги для пола и фундамента, так как вертикальная нагрузка на него самая низкая. Поэтому для ее армирования часто в целях экономии используют каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе вертикальные анкеры устанавливаются еще до его заливки. болты с наружной резьбой , которые вместе с рамой заливаются бетоном. При этом нить возвышается над бетоном примерно на 200 – 250 мм.

Для прочного закрепления мауэрлата в нем сверлят сквозные отверстия, через которые он надевается на анкеры, после чего плотно прижимается к бетону гайками.

В конце концов — правильно изготовленный железобетонный пояс может обеспечить дому, построенному из газобетонных блоков, высокую прочность и длительную эксплуатацию.При этом он сможет защитить стены от деформации, появления трещин, сохранить прочность кровли и продлить срок эксплуатации дома в 3-4 раза.

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, ветровым воздействиям, сейсмическим колебаниям и перепадам температур.

Устройство Армопояс фото

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию.Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле. Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса выполняют либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях).Шаг завязок 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона. Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь боковые стенки П-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода.Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер. Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится прямо на стене, прямо в опалубке. Состоит из 2 стержней (3 стержня для широкой стенки) периодического профиля (расчетного диаметра), соединенных между собой поперечными стержнями. Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой бетона 4-5 см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам. И если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой, то по углам конструкции и в местах ответвления каркаса к внутренним несущим стенам соединение продольное армирование и поперечные элементы выполняются сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При монтаже стропильной конструкции ее нижний ряд — мауэрлат, крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и процедура установки монолитного пояса под полом.Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Чем заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на строительной площадке. Цемент М400, песок и щебень берутся в пропорции 1:3:5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для газобетона из кирпича

На практике, как вариант усиления стеновых конструкций, иногда делают армопояс для газобетона из кирпича. Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, кирпичный армопояс нельзя назвать равноценным по прочностным характеристикам железобетонному поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армопояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо армопояс утеплить. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края. Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложки (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенную прочность. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

Строите коттедж или дом из газобетона? Вы наверняка столкнетесь с вопросом – что такое армопояс и для чего он нужен? Ответ на этот вопрос вы найдете в нашей статье. Также мы расскажем вам о том, как устроить армопояс в доме из газобетона.

Зачем нужно усиливать

Что такое армопояс на газобетон. Это конструкция ленточного типа из арматуры и бетона, уложенная на все наружные и внутренние стены. Предназначен для повышения прочности стен и фундаментов. Важный и ответственный участок в строительстве дома, особенно в домах, которые строятся из блочных стеновых материалов. Это касается стен и фундамента.

Армопояс дома из газобетонных блоков необходимо делать не только по периметру.Все внутренние стены и перегородки должны быть соединены в общую с внешними стенами конструкцию. Только такое исполнение придаст конструкции дома жесткость и прочность.

Для чего нужен армопояс для газобетонных стен? Газобетонные блоки не являются долговечным материалом. Чтобы выдерживать нагрузки от сезонного пучения грунта, веса плит перекрытий, кровли и массу других нагрузок и воздействия внешних факторов, прочности газобетонной стены недостаточно.


просмотров

По назначению и устройству армопояса условно делятся на следующие:

  • Подкровельный мауэрлат
  • Балки перекрытия
  • Плиты перекрытий
  • Кирпич на газобетоне
  • Под фундамент из блоков
  • На фундаменте

Последние два — большая отдельная тема. Рассмотрим, как выполняется армирование стен.

Методы армирования

Есть несколько способов, как сделать армопояс на газобетоне.Самый простой, но не самый дешевый – купить готовые блоки в виде поддона. Стоимость П-образного блока длиной 500 мм варьируется в зависимости от ширины и производителя от 270 до 370 рублей за штуку без учета доставки. Их можно установить на наружные стены, а вот на перегородки внутри все равно придется делать опалубку.

Самый популярный способ – это когда блок толщиной 100 мм, утеплитель 50 мм, арматурный каркас и опалубка изнутри укладываются по краю наружной стены.В этом варианте толщина армопояса для газобетона будет на 150 мм меньше толщины стены, а высота равна высоте блока.

Для домов, которым предполагается внешняя облицовка, лучше использовать полностью опалубочный метод заливки с обязательным утеплением наружной стороны стен по всему периметру. Снаружи устанавливаются щиты, затем 100 мм утеплителя, арматурный каркас и опалубка на внутреннюю стену.На внутренние стены и перегородки опалубку ставят без утепления. Высота армопояса для газобетона в этом случае будет равна высоте опалубки, но не менее 200 мм. Ширина на 100 мм меньше толщины стены. Но не менее 250 мм по несущим стенам. По перегородкам, по их толщине.

Другой вид – армопояс из кирпича на стены из газобетона. Выполняется в основном на одноэтажных домах и хозяйственных постройках с односкатной крышей.Армирование в этом случае делается между рядами кирпичной кладки. Для армирования используется кладочная сетка с ячейкой 50*50 мм и толщиной стержня 4-5 мм. Сетка укладывается в каждом ряду, кирпич полнотелый забутовочный марки не ниже М — 100. Такой армопояс хорош для двускатных крыш, так как позволяет изменять высоту стены и накладывать кобылки, стропила и опорную доску. .


Армирующие материалы

Для устройства железобетонного армопояса необходимы следующие материалы:

1.Щиты для опалубки;

  • Доска обрезная 25*100-150 мм (дюйм).
  • Брус 50*50.
  • Полиэтиленовая пленка.
  • Крепеж: гвозди 70 — 100 мм, саморезы 90 — 100 для крепления опалубки к стене.

Для изготовления опалубки лучше подходит ламинированная опалубочная фанера, но не все готовы ее покупать. Дорого.

2. Арматура для армопояса дома из газобетона применяется только периодически (ребристая) диаметром не менее 10 мм — основные продольные стержни, и 6-8 мм гладкая (кругляк) на поперечинах, которые образуют объемную структуру.

  • Вязальная проволока;
  • Дисковые зажимы для фитингов. Размер – по диаметру основной арматуры.


3. Бетон марки 200 за 1 куб.м.

  • Цемент М-400 — 286 кг.
  • Песок мытый зернистый — 795 кг.
  • Щебень фракции 10-20 — 1080 кг.

Можно 20-40, но если замешивать вручную, без бетономешалки, то с большими тяжело работать, при замешивании и при трамбовке.

Соотношение 1,0:2,8:3,8. Рассчитайте общее количество бетона из опалубки. Расчет армопояса для газобетонного дома необходимо производить по фактическим размерам дома и полученному объему опалубки

4. Изоляция. Пенополистирол экструдированный толщиной 50 или 100 мм

Важно: если утеплитель устанавливается сразу после опалубки, его необходимо закрепить, чтобы утеплитель не отвалился после демонтажа панелей.Для этого его можно проколоть и привязать проволокой к арматуре, в этом нет необходимости. Фиксировать нужно, проткнув изоляцию специальным пластиковым дюбелем. После снятия опалубки она будет надежно удерживать листы утеплителя.

Необходимый инструмент

Для производства работ по устройству армопояса Вам потребуется:

  1. Ножовка по металлу
  2. Электрическая циркулярная пила.
  3. Отвертка.
  4. Перфоратор
  5. Молоток.
  6. Лопаты и емкость для приготовления бетона (ветчины)
  7. Ковши и трос для подъема готового бетона.

Нюансы усиления

Изготовление армопояса на газобетонных плитах перекрытий производится после первого этажа. Последний этаж редко перекрывают плитами. Проходит по внутреннему краю подпорной стены. Плита должна опираться на армопояс плоскостью 12 – 15 см. Каркас арматуры выполнен усиленным. В горизонтальной плоскости делают два уровня из трех или четырех стержней в зависимости от толщины монолитного сечения.А вот пластины, особенно если используются обычные не облегченные, должны лежать на двух стержнях. То есть укрепить внутреннюю сторону армопояса.


Армопояс, в доме из газобетона, не нуждается в армировании под деревянные перекрытия. Перекрытие легкое. Сделать это можно с помощью стандартных блоков – лотков и опалубки.

Металлические балки перекрытий на армопоясе, для газобетонного дома, устанавливаются только с использованием сварных прокладок, превышающих площадь низа балки втрое.Если балка имеет опорную подошву 100*200 мм, то подкладка должна быть 300*200 мм.

Особенно стоит обратить внимание на устройство армопояса для мауэрлата в доме из газобетона. В нем расположены приспособления для крепления опорного бруса стропил. Уложите перед заливкой бетона проволоку 6 мм. Делают ее П-образной и вставляют под арматуру с шагом 1 метр. Длина свободных концов должна быть достаточной для обвязки мауэрлата. Для крепления мауэрлата также используются шпильки с резьбой диаметром 12-14 мм.Для их установки нужно в верхнем ряду блоков просверлить отверстия с шагом для установки шпилек. На шпильки накрутите гайки, наденьте увеличенные шайбы и установите их в просверленные отверстия. Нить, которая выше армопояса, обмотайте бумагой или скотчем. чтобы не забивать раствором при заливке. Длина шпилек должна быть на 5 см больше толщины армопояса и мауэрлата без учета глубины заглубления.
Надежно установить крышу без армопояса можно, но для этого потребуются другие приспособления, не гарантирующие меньшую стоимость и большую надежность.Это ответ на вопрос «Нужен ли армопояс для одноэтажного дома?» Нужна ли такому дому крыша?


Места усиления

При сборке арматурного каркаса особое внимание следует уделить углам и примыканию внутренних стен и перегородок к внешнему периметру. В этих местах не должно быть разрывов и стыков. Арматура должна гнуться. Если каркас делается не на стене, что удобнее, то его нужно делать прямыми участками, удобными для монтажа.После установки в опалубку соедините уголки и устои готовыми Г-образными элементами. Длина нахлеста должна быть не менее 50 см при обвязке проволокой. При сварке длина шва должна быть не менее 20 диаметров привариваемой арматуры.

Как уже было сказано, для армирования необходим армопояс, на который будут укладываться железобетонные плиты перекрытия.

Очень важно: при строительстве дома многие хотят сделать большое окно, от подоконника первого этажа до потолка второго этажа.«Второй свет», безусловно, прекрасен. Но при неправильном подходе именно бомба разрушит дом именно на этом окне. О таком окне следует подумать еще на этапе проектирования фундамента. Порванный на месте окна межэтажный армопояс не будет работать должным образом, и необходимо компенсировать потерю прочности какими-то конструкциями. И это работа для хорошего дизайнера.

Заливка армопояса на газобетон принципиально ничем не отличается от заливки других материалов.Конструкция проста, а работа без использования механизмов затруднительна, особенно на втором и выше этажах.

Армопояс бетонирование. Нужен ли армопояс

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т.). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой. Это снижает риск образования трещин при неравномерной усадке здания. Также армопояс укладывается под мауэрлат при монтаже кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем под действием ветровой нагрузки крепления будут расшатываться.При устройстве мансардного перекрытия армопоясом на газобетоне с деревянным перекрытием произойдет перераспределение точечной нагрузки с бруса на всю стену.

Наглядный пример — форумчанин с ником mad-max, который исчерпывающе отвечает на вопрос когда нужен армопояс в доме из газобетона . Не успел залить армопояс под мауэрлат, и дом ушел в «зиму». Уже во время холодов арочные проемы под окнами в доме треснули ровно посередине.Сначала трещины были небольшими — около 1-2 мм, но постепенно они стали увеличиваться и большей частью вскрылись до 4-5 мм. В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкер под мауэрлат. Это решило проблему роста трещин.

mad-max пользователь FORUMHOUSE

К этому хочу добавить, что фундамент под мой дом ленточный — монолитный, грунт каменистый, подвижек в фундаменте не было до начала строительства дома.Я считаю, что причиной появления трещин стало отсутствие армопояса под мауэрлатом.

Дом из газобетона, а тем более дом в два этажа, нуждается в армопоясе. При его изготовлении следует помнить следующее правило:

Главным условием правильной «работы» армопояса является его сплошность, непрерывность и зацикливание по всему периметру стен.

Существует несколько вариантов устройства армопояса в газобетонном доме. .. Изготовление армопояса начинается с расчета его сечения и выбора типа опалубки – съемная или несъемная, а также «пирога» всей конструкции.

Eyeonenow пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором 3,5 см. Я не хочу использовать для заливки армопояса специальные П-блоки заводского изготовления. У нас на форуме видел следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается перегородочный блок толщиной 10 см, затем происходит утепление (ЭПС), а из стенового блока монтируется съемная опалубка. внутри дома.Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту специалистов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Строил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор в 5 см. Если посмотреть на «пирог» бронепояса изнутри наружу, то он был таким:

  • съемная опалубка;
  • бетон 20 см;
  • EPS 5 см;
  • разделительный блок 15 см.

Армопояс — железобетонная конструкция, предназначенная для усиления стен дома от различных нагрузок, возникающих в результате деформации под действием как внешних, так и внутренних факторов. К внешним факторам можно отнести воздействие ветра, плавучий грунт, дом, установленный на склоне или на возвышенности, ну и конечно же сейсмическую активность земли.К внутренним факторам относится установка шпилек и других бытовых строительных приспособлений, необходимых для внутренней отделки дома. В результате этих явлений газобетонные стены могут не выдержать нагрузок и просто напросто расколоться или треснуть. Чтобы подобных неприятностей не случилось, профессиональные строители делают армопояс для увеличения прочности дома.

Армопояс устанавливается по всей площади дома, если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед монтажом кровли, это делается для того, чтобы стены не разошлись под действием нагрузки на стены массива кровли.Таким образом, крыша не будет отрываться от дома при правильном монтаже армопояса.

Монтаж армопояса своими руками

Монтаж армопояса возможен с использованием деревянной опалубки, либо с использованием дополнительных блоков (около 10 см) толщиной. Сначала разберем этап установки армопояса по второму варианту. Итак: покупаем дополнительные блоки в наш корпус, делаем с внешней стороны (со стороны улицы) блок 10 см и приклеиваем на клей, затем делаем тепловой контур из минеральной ваты, с внутренней стороны домик делаем из блока 5 см и тоже сажаем на клей.

Можно использовать опалубку на место третьего блока 5 см, это делается для увеличения площади бетона, но это зависит от структуры стены.

Установка деревянной опалубки для армопояса

Деревянная опалубка для армопояса очень проста в установке. Сначала устанавливается опалубка из деревянных досок, высоты опалубки около 30 см будет вполне достаточно, затем присверливаем доски к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не расходится под воздействием массы залитого бетона.

Далее внутрь вкладываем арматуру от 8 до 12 диаметра. Самый оптимальный диаметр 12, но это если на ваш дом влияют внешние факторы. Далее вяжем арматуру и надеваем на специальные звездочки, таким образом делая активный нижний слой. После этого бетон хорошо выравнивается, уплотняется и мы получаем готовый армопояс.

Следующим этапом будет установка шпилек для крепления пола. Через каждые 60 см по всему периметру стен устанавливаются шпильки.Шпильки нужны для того, чтобы закрепить потолок и, соответственно, крышу, чтобы она держалась прямо.

Соответственно после заливки бетона сверлится брус и устанавливается на шпильки. Кстати, шпильки можно взять любой длины, мы взяли шпильки 1,5 метра, разрезали пополам и вставили в армопояс.

Заливка бетона в опалубку

Вы наверняка видели, как заливают бетон из специального шланга с помощью бетононасоса.Но в некоторых случаях заливка бетона из бетононасоса невозможна из-за того, что бетон будет падать с большой высоты под давлением, в результате чего опалубка может просто не выдержать и сломаться, поэтому нужно либо фиксировать хорошо опалубить или залить бетоном с помощью ручного труда. Лучше всего использовать бетон марки м200 или выше, кстати, как мы описывали здесь. Сделать бетон можно самостоятельно, для этого нужно смешать цемент, песок и щебень в пропорции 1:3:5 и тщательно перемешать, добавив воду.

Заливка бетона должна производиться за один раз, иначе может быть нарушена целостность конструкции!

Но если заливка бетона в свое время была невозможна, то не стоит отчаиваться. Необходимо при заливке установить газоблок – деревянную опалубку, которая должна стать перекрытием и при очередной заливке бетона смочить край водой и продолжить заливку бетона.

Через 3-5 дней армопояс для газобетона готов к установке, снимают опалубку и продолжают возведение кровли.

Видео — заливка армопояса дома из газоблоков

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса осуществляется в фундамент, под плиты перекрытия и под мауэрлат (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
  3. Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
  4. Надежно соединяет кровли стропильной системы со стенами из облегченных блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Представляет собой 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
  • стен построены из кирпича;
  • строящийся коттедж, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке присутствуют слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен… Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то обязательно нужен армопояс.Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для ленточных фундаментов из бутобетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон – материал экономичный, но неустойчивый к подвижкам грунта, поэтому нуждается в армировании. Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции для сплошной фундаментной плиты, которая заливается под постройки на слабых грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Под монолитное железобетонное перекрытие заливать нельзя, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянный пол заливают. Однако в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости коробок здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Монтаж опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основной бетонной «ленты».Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армопояс первого уровня изготавливается для всех несущих стен зданий, а не только снаружи. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их хомутами диаметром 6-8 мм.

Если основной фундамент есть, то проблем с установкой опалубки под армопояс нет. Для этого в нем нужно оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу.Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Систему крепления можно упростить, используя резьбовые стержни. Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, получаем достаточно прочную и устойчивую конструкцию для заливки бетоном без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется армопояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытий

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем.Если решено использовать для отделки только штукатурку, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетон, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать блоки-перегородки толщиной 10 см.

При меньшей толщине стенки можно вырезать полость под армопояс в стандартном кладочном блоке своими руками или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов.С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и наружной поверхностью пояса оставалось не менее 3-4 см защитного слоя бетона.

Дома из газобетона пользуются заслуженной популярностью – достоинств у этого стройматериала масса.Но один из них, значительно упрощающий строительно-монтажные работы, — большие габаритные размеры газобетонных блоков — имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армопояс (армопояс).Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, скрепленных тонкими швами из клея или раствора, то в состав армопояса входят монолитный бетон и армирующая арматура, уложенная поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки.Поэтому стена, возведенная на армированном поясе, очень мало подвержена ударам и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплоотдаче между бетоном и газобетонным блоком армопояс становится температурным мостом (участок с низким термическим сопротивлением), поэтому внешняя теплоизоляция армированного пояса приобретает большое значение.Чаще всего утеплитель делают минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина теплоизоляционного слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома должно быть встроено не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие.Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса. Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором выполнен фундамент, и от конструктивных особенностей дома. На практике чаще всего применяют коробчатую конструкцию, то есть ширину армопояса принимают равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм. Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются друг с другом по длине металлической проволокой и укладываются с нахлестом около 15 см.Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки. Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывают теплоизоляционный материал, а в опалубку начинают заливать бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши.После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен. Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо оберегать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами.Расставляем шпильки диаметром 12 с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и ​​угольники из гладкой проволоки диаметром 6

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс представляет собой цельную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает каркас из арматуры и проволоки.Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетон.

Армопояс — это тот же фундамент, но он расположен между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

  • с мелкозаглубленным фундаментом;
  • при строительстве здания на склоне горы или холма;
  • , если поблизости есть реки или овраги;
  • , если грунт под зданием просел;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают при укладке последнего ряда строительного камня на стену. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает устойчивость конструкции к силе ветра, процессу усадки дома, сезонным колебаниям температуры.

Если нет необходимости строить армопояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь армопояс. К стене из газосиликатного камня нельзя прикрепить брус, на который будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется залить 2 таких пояса. Первый армопояс заливается после укладки стен 1 этажа. На него позже будут укладывать потолочные плиты. После завершения кладки 2-го этажа выполняется следующий армопояс. К нему будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота усиленного пояса обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используют доски толщиной от 20 мм и более. Нижний край доски крепится к внешней и внутренней стенкам с помощью шурупов. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Возможно изготовление перемычки крепления через каждые м.Они не позволят доскам прогибаться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутьев арматуры диаметром 8-12 мм. Они должны быть ребристыми. За такие стержни плотнее цепляется бетонная масса. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или обвязывается вязальной проволокой.В углах здания арматура может быть дополнительно усилена приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают фрагменты кирпича, чтобы приподнять ее. Если нагрузка предполагается достаточно высокой, для армирования используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой.Остальные места соединения правильно соединить проволокой, так как сварка ослабляет конструкцию металла.

Вернуться к содержанию

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса через каждые 80-100 см укладывать в опалубку отрезки проволоки. С ее помощью она в дальнейшем будет крепиться к поясу. деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используется обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время дня нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивной сушки, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из вбитых в блоки гвоздей или кусков проволоки рекомендуется сделать подобие ежика для лучшего сцепления бетона со стеной.

Нужен ли пояс для шлакоблоков пристройки. Изготовление армопояса своими руками. Заливка цементным раствором

Время считывания ≈ 3 минуты

Армированный пояс считается одной из важнейших вех строительства блок-хауса… Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и навыках, то можно пригласить для этих целей специалистов, но и тем, кто более-менее ориентируется в строительном деле, вполне по силам заполнить армопояс, следуя пошаговой инструкции.

Как сделать армопояс для газобетона?

Для этого необходимо купить дополнительные блоки толщиной 10 см.снаружи дома блоки укладываются на клей, затем из экструдированного пенополистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, внутри которого закладывается арматура для армопояса, от 8 до 12 диаметров.

Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два прутка сверху и снизу. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе.Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе – так называемый защитный слой бетона, с зазором по 3 см вверху и внизу.

После этого заливается бетон, тщательно выравнивается и получается готовый армопояс для плит перекрытия. Более подробное описание вы можете посмотреть на видео, на фото также представлены чертежи, схемы и пошаговая инструкция по изготовлению конструкций.

Если внимательно присмотреться, то по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не съезжала в стороны.Длина шпилек зависит от толщины плиты. Как правило, берутся метровые элементы и разрезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда бетон заливается из рукава – специальный бетононасос подает материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто разлететься.Поэтому часто приходится использовать ручной труд, каким бы тяжелым он ни был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если он не предполагается слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размер армопояса и удешевить его изготовление, при этом не потеряв качество всей конструкции, что очень важно.

По поводу заливки есть еще один важный совет… Этот процесс нужно делать один раз, а не в несколько проходов. Если такой возможности нет, то рекомендуется предварительно установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимают, швы тщательно увлажняют и только после этого можно заливать новую порцию бетона.

По окончании монтажа необходимо сделать герметизирующую бетонную смесь для устранения пустот.Для этого берут кусок арматуры и пробивают им бетон. Если работы проводятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Снимите с деревянной бочки стальные обручи, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен.Всем, кто собирается строить добротный дом, будет полезна информация о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса осуществляется в фундамент, под плиты перекрытия и под мауэрлат (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

  • Повышает пространственную жесткость здания.
  • Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
  • Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
  • Надежно соединяет кровли стропильной системы со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не пропитанный водой) залегает под основанием фундамента;
  • стены построены из кирпича;
  • строящийся коттедж, который перекрывается деревянными балками, а не железобетонными панелями.

Если на участке залегают слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен.Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. В газобетонных, пенобетонных и керамзитобетонных блоках анкерное крепление невозможно надежно закрепить. Поэтому очень сильный ветер может сорвать мауэрлат со стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то обязательно нужен армопояс.Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для бутобетонных ленточных фундаментов также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон – материал экономичный, но неустойчивый к подвижкам грунта, поэтому нуждается в армировании. Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и в сплошной фундаментной плите, которая заливается под строениями на слабых грунтах.

Для каких межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке должен выполняться армированный пояс.

Перекрытие монолитное железобетонное не требует заливки, так как равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзитобетон, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основного бетона» Лента».Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армированный пояс первого уровня изготавливается для всех несущих стен здания, а не только для наружных. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента(бутобетон,блок). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент бутобетонный, то проблем с установкой опалубки под армопояс не возникает. Для этого в нем нужно оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС дело обстоит сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Вариант крепления армопоясной опалубки на фундаментных блоках

Систему крепления можно упростить, используя резьбовые шпильки… Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы без деревянных опор и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетоном.

Эта система также подходит для опалубки, для которой требуется армированный пояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем. Если же для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетон, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армопояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и наружной поверхностью пояса оставалось не менее 3-4 см защитного слоя бетона .

Армопоясом

называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних/внутренних факторов. Внешние воздействия включают ветер, наклонную/холмистую местность, плавучий грунт и сейсмическую активность земли. В перечень внутренних факторов входят все бытовые строительные приспособления, используемые при внутренней отделке дома. Если сделать армопояс неправильно, то из-за этих явлений стены просто треснут, а еще хуже, разойдутся.Ввиду этого очень важно знать, как сделать армопояс. О видах, назначении и способе установки армопояса пойдет речь в этой статье.

Есть 4 вида бронепоясов:

  • Ростверк;
  • подвал;
  • межэтажный;
  • под мауэрлат.

Перед началом работы следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для вязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Лом/ломик.

Для того, чтобы все проделанные Вами работы были выполнены качественно, предлагаем Вам ознакомиться с технологией изготовления армирующей сетки/каркаса и опалубки.

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армопояс/каркас. Соединение стержней арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это связано с тем, что при сварке место возле производимого шва перегревается, что приводит к ослаблению прочности арматуры. А вот сварные швы незаменимы при изготовлении сетки. Свариваются середина и концы рамы, соединяются остальные соединительные узлы.

Стержни скрепляются между собой для фиксации арматуры в необходимом положении при заливке бетона.Для этих целей используется тонкая проволока; прочность сетки/каркаса от этого не зависит.

Для изготовления армопояса используются только стержни ребристые. Бетон цепляется за ребра, что увеличивает несущую способность конструкции. Такой ремень может работать на растяжение.

Для изготовления каркаса возьмите 2 стержня толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам хватит стержней толщиной 10 мм. В центре и по краям следует приварить поперечную арматуру.Остальные стержни как раз подходят. Сделав две сетки, повесьте их так, чтобы остался зазор. Сварите их по краям и по центру. Это создаст каркас. Для изготовления ремня нет необходимости сваривать каркасы. Их укладывают с нахлестом 0,2–0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов через них необходимо пропустить анкер, на них с помощью электросварки смонтировать заглушки.Цель этих действий – закрепить опалубку таким образом, чтобы она не выдавливалась под тяжестью бетона.

Для крепления опалубки при заливке межэтажного армопояса часто используют более простой способ. В нижней части щита следует закрепить шуруп диаметром 6 мм и длиной 10 см. Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щитке должно быть чуть больше 6 мм в диаметре.Это необходимо для того, чтобы легко установить грибок.

Верхняя часть опалубки также закреплена быстрым монтажом. Но в этом случае следует вкручивать саморез, а не шуруп. Итак, пробиваем отверстие в облицовочном кирпиче. Затем забейте в нее арматуру. Если кирпич полнотелый, то ситуация проще – достаточно вбить гвоздь/армирование в вертикальный шов. Стяните саморез и фурнитуру вязальной проволокой. Расстояние между элементами крепления 1–1.2 м. Такое крепление способно выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью лома/гвоздодёра. В теплое время года бетон схватывается за сутки. В этом случае опалубку можно демонтировать на следующий день. В холодное время года эту процедуру проводят через несколько дней.

Изначально следует определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания.грунтовые воды. Затем следует выкопать траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные затраты.

После спецтехники дно и стенки траншеи должны быть выровнены до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна быть 50–100 мм.При необходимости засыпки песка более 100 мм его необходимо смешать со щебнем. Это действие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно – залить бетоном.

После засыпки песчаной подушки ее необходимо утрамбовать. Чтобы быстрее выполнить работу, полейте песок водой.

Затем следует уложить арматуру. При строительстве в обычных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого стержня должен быть 10–12 мм.Важно, чтобы при заливке ростверка фундамента арматура не касалась основания. Он должен быть залит бетоном. Таким образом, металл будет защищен от коррозии. Для этого армирующую сетку следует поднять над песчаной подушкой, подложив под нее половинки кирпича.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует делать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас… Он представляет себе 2 сетки, состоящие из 4-х жил диаметром 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется гранитный шлак. Его преимущество перед песком в том, что со временем гранулированный шлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон марки М200. Чтобы высота заливки соответствовала заданному значению, в траншею устанавливают маяк – металлический колышек, равный высоте ростверка по длине.Это поможет вам.

Перед возведением стен цокольный армопояс следует залить на фундамент. Его необходимо заливать по периметру здания вдоль наружных стен, но нельзя этого делать по внутренним несущим стенам. Армопояс цоколя служит дополнительным усилением конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса 20–40 см, используется бетон М200 и выше.Толщина двухжильных арматурных стержней составляет 10–12 мм. Арматура укладывается в один слой.

Если вам необходимо усилить цокольный пояс, то используйте более толстую арматуру или установите больше стержней. Другой вариант – уложить сетку в 2 слоя.

Толщина цоколя и наружной стены одинакова. Он колеблется от 510 до 610 мм. При заливке цокольного армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать кладку в полкирпича с обеих сторон стены.Образовавшуюся пустоту можно заполнить бетоном, предварительно заложив в нее арматуру.

При отсутствии ростверка делать армопояс подвала бесполезно. Некоторые умельцы, решив сэкономить на ростверке, укрепляют цокольный пояс, применяя арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле такое решение необоснованно.

Ростверк – это основа дома, а цокольный пояс – это дополнение или усиление несущей способности армопояса для фундамента.Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и ​​при высоком уровне залегания грунтовых вод.

Между стеной и плитами перекрытия также нужно сделать армопояс. Его заливают по наружным стенам высотой от 0,2 до 0,4 м. Межэтажный армопояс экономит на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределяться равномерно.

Если на стены установить армопояс из материала, не воспринимающего нагрузку материала, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочности характеристики.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10–12 мм в 2 сердечника. Если толщина стены колеблется в пределах 510–610 мм, то можно использовать двухстороннюю опалубку из кирпичной кладки, как для цокольного пояса.Но при этом для внутренней кладки следует использовать закладной кирпич, а для наружной лицевой кирпич. В этом случае армопояс будет иметь ширину 260 мм. При более тонкой стене затыловочный кирпич следует класть на ребро или вместо него следует использовать деревянную опалубку, а при наружной так же, как и в предыдущем случае, кладут облицовочный кирпич.

Заливать армопояс под мауэрлат можно только после затвердевания клея/раствора для кладки. Технология, по которой укладывается армопояс на газобетон, отличается устройством опалубки, но об этом мы поговорим чуть позже.Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон готовят по следующей формуле: на 1 часть цемента 2,8 части песка и 4,8 части щебня. Таким образом, вы получаете бетон марки М400.

После заливки устранить оставшиеся пузырьки воздуха в массе. Для выполнения этих задач используйте строительный вибратор или проткните навоз стержнем.

При устройстве монолитного армопояса следует соблюдать правила крепления мауэрлата.При монтаже каркаса из арматуры с него следует снять вертикальные отрезки на высоту, указанную в проекте. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В стержне следует сделать сквозные отверстия, равные диаметру арматуры, а на его концах нарезать резьбу. Таким образом, вы получите надежное крепление, которое обеспечит вам возможность качественного монтажа кровли любой конфигурации.

Газобетон – альтернатива кирпичу, обладающая высокими теплоизоляционными качествами при невысокой стоимости. Газобетонные блоки уступают кирпичным по прочности. Если при монтаже армопояса на кирпичные стены нет необходимости заливать бетон, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. Как сделать армопояс на деревянной опалубке уже упоминалось выше, поэтому в данном подразделе мы рассмотрим, как сделать армированный пояс из П-образных газобетонных блоков D500. Хотя стоит сразу отметить, что эта технология более затратная.

В данном случае все предельно просто. Установите блоки на стену обычным способом. Затем проводят армирование их центральной части, после чего заливают бетоном. Таким образом, стены вашего дома будут более прочными и надежными.

Если у вас остались вопросы по теме, то задайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться с нашим специалистом по поводу наполнения армопояса.Есть личный опыт? Делитесь ею с нами и нашими читателями, пишите комментарии к статье.

Видео

Как сделать армопояс для дома из газобетона вы можете узнать из видео:

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс представляет собой цельную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает каркас из арматуры и проволоки.Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетон.

Армопояс — это тот же фундамент, но он расположен между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

  • с мелкозаглубленным фундаментом;
  • при строительстве здания на склоне горы или холма;
  • , если поблизости есть реки или овраги;
  • , если грунт под зданием просел;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают при укладке на стену последнего ряда строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает устойчивость конструкции к силе ветра, процессу усадки дома, сезонным колебаниям температуры.

Если нет необходимости строить армопояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь армопояс.К стене из газосиликатного камня нельзя прикрепить брус, на который будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется залить 2 таких пояса. Первый армопояс заливается после укладки стен 1 этажа. На него позже будут укладывать плиты. плита перекрытия . После завершения кладки 2-го этажа выполняется следующий армопояс. К нему будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота усиленного пояса обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используют доски толщиной от 20 мм и более. Нижний край доски крепится к внешней и внутренней стенкам с помощью шурупов. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Возможно изготовление перемычки крепления через каждые м.Они не позволят доскам прогибаться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутьев арматуры диаметром 8-12 мм. Они должны быть ребристыми. Бетонная масса крепче цепляется за такие стержни. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или обвязывается вязальной проволокой.В углах здания арматура может быть дополнительно усилена приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают фрагменты кирпича, чтобы приподнять ее. Если нагрузка предполагается достаточно высокой, для армирования используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой.Остальные места соединения правильно соединить проволокой, так как сварка ослабляет конструкцию металла.

Вернуться к содержанию

Заливка опалубки

Перед заливкой верхнего армопояса рекомендуется укладывать в опалубку отрезки проволоки через каждые 80-100 см. С ее помощью в дальнейшем она будет крепиться к поясу. деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используйте обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время суток нужно обильно полить конструкцию и укрыть. полиэтиленовая пленка . Это делается для того, чтобы бетон не трескался в процессе интенсивного высыхания, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из вбитых в блоки гвоздей или кусков проволоки рекомендуется сделать подобие ежика для лучшего сцепления бетона со стеной.

В этой статье мы разберемся, зачем нужен армопояс на газобетон. Основные требования к этому элементу конструкции, вы также узнаете, как правильно сделать армопояс для газобетона самостоятельно.

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все очертания стены здания. В домах из газоблоков этот пояс является обязательным элементом, значительно улучшающим прочностные характеристики всего здания.

Для того чтобы армирующий пояс не был слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

В этом случае минимальная ширина ленты должна быть 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут составить полное представление о необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Вот уже семь лет мой коллектив использует строительный материал пенобетон, я слышал исключительно положительные отзывы от клиентов о нашей работе.

Количество поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Мы устанавливаем армопояс на газобетон в каждый построенный нами дом.

Я считаю, что для пенобетона обязательно необходим армированный каркас, а заявления производителей о том, что прочности блоков уже достаточно для устройства любых перекрытий, не соответствуют действительности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, г. Ростов:

Строим дома из газоблоков. Устанавливаем арматурный каркас в обязательном порядке, специально для висячих стропил и для закрепления перекрытий из бетонных плит… Недавно построил на собственном дачном участке подсобное помещение для птицы, в качестве строительного материала использовал шлакоблок.

Устроил на нем кирпичный арматурный каркас, т. к. уверен, что «врач прописал» его крепить ко всем постройкам из стройматериалов на основе пенобетона.

2.3 Обустройство армопояса своими руками (видео)

Правильный монолитный армопояс в газобетонном доме. Самостоятельное изготовление опалубки для армопояса Армопояс на шлакоблочный дом

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмических колебаний и перепадов температур.

Устройство Армопояс фото

Опалубка для армопояса. Типы и методы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле. Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса делают либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг завязок 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона.Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь боковые стенки П-образных блоков выполняют функции утепления и исключают образование «мостиков холода». Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см.Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер. Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится прямо на стене, прямо в опалубке. Состоит из 2 стержней (3 стержня для широкой стены) периодического профиля (диаметр по расчету), соединенных между собой поперечными стержнями.Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой бетона 4-5 см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам.И если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой, то по углам конструкции и в местах ответвления каркаса к внутренним несущим стенам соединение продольное армирование и поперечные элементы выполняются сваркой. Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При монтаже стропильной конструкции ее нижний ряд — мауэрлат, крепится к несущей стене специальными анкерами и шпильками.Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и при монтаже монолитного пояса внахлест. Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Чем заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции.Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на строительной площадке. Цемент М400, песок и щебень берутся в пропорции 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армопояс для газобетона из кирпича. Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см.Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам поясу из железобетона. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо утеплить армопояс. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края. Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложки (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенную прочность.А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

Необходимость создания армопояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей. У них часто возникает неправильное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и лишнем. Однако армопояс является важным медиатором, распределяющим нагрузку кровли на стены здания. Рассмотрим, зачем нужен армопояс под крышу, какие функции он выполняет и как его сделать своими руками.

В этой статье

Необходимость армопояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой приходится на места опирания стропил на стены дома. Задача мауэрлата и армопояса – преобразовать эту нагрузку, сделав ее равномерной.На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, воздействие порывов ветра на крышу и другие явления природы.

Еще одна нагрузка связана с расширением стропил стен здания. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, обладая рядом положительных характеристик, не способны выдерживать такую ​​разрывную нагрузку.Перед установкой на них мауэрлата обязательно нужно создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для монтажа на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать армопояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Важнейшая и основная задача мауэрлата – прочное крепление крыши к дому.Таким образом, сам мауэрлат должен быть надежно закреплен к зданию.

Основные задачи армированного основания под крышу можно резюмировать следующим образом:

  • Сохранение строгой геометрии здания в любых ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т.п.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недостатков возведения стен;
  • Обеспечение жесткости и устойчивости всей конструкции здания;
  • Равномерное и распределенное распределение нагрузки крыши на стены здания;
  • Возможность жесткого крепления к усиленному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо рассчитать размер армопояса. По строительным нормам она должна быть равна ширине стены и быть не менее 25 см. Рекомендуемая высота армированного основания – в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если стены возводятся из газобетона, то верхний ряд выполняется из камня в форме буквы П, что создает опалубку.В него необходимо заложить армирующие элементы и залить всю конструкцию цементным раствором.

Перед началом собственно строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под крышу вам потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, разгоняющий цементный раствор в опалубке, предотвращая образование воздушных пустот в конструкции;
  • Материалы для строительства опалубки;
  • Арматура.

Технология монтажа

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Изготовление опалубки и размещение арматуры

Первый этап – сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки выполняется из блоков в форме буквы U. При их отсутствии наружная часть опалубки выполняется из пиленных блоков 100 мм, а внутренняя часть сделана из досок.Монтаж осуществляется в строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4-х арматурных стержней диаметром от 12 мм. Поперечные крепления выполняются из прутьев диаметром 8 мм при условии шага не более 25 см. В проекции кадр выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Стыки соединяются вязальной проволокой.В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение некоторых правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Для соблюдения этого правила под каркас подкладывают подставки из брусков необходимой высоты.

Важной частью работы является усиление каркаса опалубки. Если этого не сделать, то он будет прогреваться от веса бетона.Это можно сделать различными способами:


Установка креплений для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке креплений для мауэрлата. Мы рекомендуем использовать резьбовые стержни. Удобно приобрести шпильки диаметром 12 мм. Длину шпилек рассчитывают с учетом того, что их нижняя часть крепится к раме, а верхняя выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами имеется не менее одной шпильки;
  • Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания под мауэрлат является его прочность. Добиться этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не ниже М200. Наилучшую смесь для заливки пояса готовят в следующих пропорциях:

  • 1 часть цемента М400;
  • 3 части промытого песка и столько же щебня.

Применение пластификаторов поможет увеличить прочность и скорость застывания смеси.

Так как для создания армопояса требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос. При отсутствии техники потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из воздушных карманов. Для этого может использоваться специальное вибрационное устройство и простая арматура, с помощью которой смесь прокалывается по всему периметру.

Монтаж мауэрлата


Снятие опалубки с армопояса возможно, как только бетон достаточно затвердеет, а монтаж на конструкцию мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армопояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

  • Брус мауэрлата обработан антисептиками;
  • Соединения его отдельных элементов выполняются методом прямого замка или косой врезки;
  • На армопояс накладывается мауэрлат и отмечаются места для шипов. Просверливаются отверстия для крепежа.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этого используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для безопасности используются контргайки. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Усиленное основание под мауэрлат скорее необходимость, чем роскошь.Довольно большое влияние на стены дома оказывает кровельная конструкция, которая хоть и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в конструкциях из газо- и керамзитобетона в связи с хрупкостью этих материалов, в районах с повышенной сейсмической активностью. Стены под мауэрлат также целесообразно укреплять при создании тяжелых кровельных конструкций.

Армирование верхней части стен не представляет сложности и требует привлечения специалистов. При соблюдении ряда правил и привлечении помощников его можно выполнить своими силами.

Время считывания ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блок-хауса. Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, то можете пригласить для этих целей специалистов, но тем, кто более-менее ориентируется в строительном деле, вполне по силам наполнить армопояс, следуя пошаговой инструкции.

Как сделать армопояс для газобетона?

Для этого необходимо купить дополнительные блоки толщиной 10 см. Блоки укладывают снаружи дома с помощью клея, затем устраивают тепловой контур из экструдированного пенополистирола или из минеральной ваты. Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, внутри которого закладывается арматура для армопояса, от 8 до 12 диаметров.

Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два прутка сверху и снизу. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе – создается так называемый защитный слой бетона, с зазором в 3 см вверху и внизу.

После этого заливается бетон, тщательно выравнивается и получается готовый армопояс для плит перекрытия.Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если внимательно присмотреться, то по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не съезжала в стороны. Длина шпилек зависит от толщины плиты. Как правило, берутся метровые элементы и разрезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда заливают бетон из рукава – специального бетононасоса, доставляющего материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто разлететься. Поэтому часто приходится использовать ручной труд, как бы он ни был тяжел.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку.Если он не предполагается слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размер армопояса и удешевить его изготовление, при этом не потеряв качество всей конструкции, что очень важно.

Когда дело доходит до затенения, есть еще один важный совет. Этот процесс должен быть выполнен один раз, а не в несколько проходов.Если такой возможности нет, то рекомендуется предварительно установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимают, швы тщательно увлажняют и только после этого можно заливать новую порцию бетона.

По окончании монтажа необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут кусок арматуры и пробивают им бетон. Если работы ведутся летом, при высоких температурах, то армопояс под мауэрлат рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс представляет собой цельную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетон.

Армопояс — это тот же фундамент, но он расположен между этажами здания.Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

  • с мелкозаглубленным фундаментом;
  • при строительстве здания на склоне горы или холма;
  • , если поблизости есть реки или овраги;
  • , если грунт под зданием просел;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают при укладке последнего ряда строительного камня на стену.Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает устойчивость конструкции к силе ветра, процессу усадки дома, сезонным колебаниям температуры.

Если нет необходимости строить армопояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь армопояс. К стене из газосиликатного камня нельзя крепить брус, на который будут устанавливаться стропильные ноги.Поможет только усиленный ремень.

Для двухэтажного дома придется залить 2 таких пояса. Первый армопояс заливается после укладки стен 1 этажа. На него позже будут укладывать потолочные плиты. После завершения кладки 2-го этажа выполняется следующий армопояс. К нему будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота усиленного пояса обычно 30 см. Иногда может быть чуть меньше или больше.Его ширина равна толщине стены. Для возведения опалубки используют доски толщиной от 20 мм и более. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Возможно изготовление перемычки крепления через каждые м. Они не позволят доскам прогибаться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутьев арматуры диаметром 8-12 мм. Они должны быть ребристыми. Бетонная масса крепче цепляется за такие стержни. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или обвязывается вязальной проволокой. В углах здания арматура может быть дополнительно усилена приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают фрагменты кирпича, чтобы приподнять ее. Если нагрузка предполагается достаточно высокой, для армирования используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные места соединения правильно соединить проволокой, так как сварка ослабляет конструкцию металла.

Вернуться к содержанию

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса через каждые 80-100 см укладывать в опалубку куски проволоки. С ее помощью в дальнейшем к поясу будут крепиться деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используется обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня.Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время дня нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивной сушки, а влага не испарялась слишком быстро. Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку.Но для полного созревания бетона потребуется 2-3 недели. Из вбитых в блоки гвоздей или кусков проволоки рекомендуется сделать подобие ежика для лучшего сцепления бетона со стеной.

Большой популярностью пользуются дома из газобетона – этот строительный материал имеет множество преимуществ. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габаритные размеры газобетонного блока — имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армопояс (армопояс). Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то в состав армопояса входят монолитный бетон и армирующая арматура, уложенная поперечно и продольно.При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень малому воздействию и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру.Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплоотдаче между бетоном и газобетонным блоком армопояс становится температурным мостом (участок с низким термическим сопротивлением), поэтому внешняя теплоизоляция армированного пояса имеет большое значение. Чаще всего утепление делают минеральной ватой, пенополистиролом или пенополиуретаном.Для эффективной теплозащиты минимальная толщина теплоизоляционного слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома должно быть встроено не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса.Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются друг с другом по длине металлической проволокой и укладываются с нахлестом около 15 см. Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывается утеплительный материал, в опалубку заливается бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши. После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен.Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо оберегать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами. Расставляем шпильки 12 диаметров с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и ​​угольники из гладкой проволоки диаметром 6

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

Высота армопояса стен из шлакоблоков. Армирующий кирпичный пояс. Зачем нужен армопояс в доме из газобетона

Армопояс представляет собой металлоконструкцию, изготовленную вручную из арматуры. Его назначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и при подвижках грунта.При строительстве дома монтируют несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Его заливают бетоном до его застывания.

Преимуществом данной опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, низкие финансовые затраты и легкость демонтажа. Для зачистки потребуется снять крепления и убрать доски после застывания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии опалубки фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона он крепится с помощью дополнительных блоков или опалубки.Первый вариант проще, но дороже. Дешевле сделать своими руками деревянную конструкцию. Правильно построить ее поможет инструкция:

Схема разреза армопояса в опалубке для газоблока

  1. Доски высотой 30 см присверливаются к газобетонной стене.
  2. Прикрепите стяжки через каждые 50-70 см для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
  3. Уложите внутрь арматуру диаметром от 8 до 12 мм.Выбор зависит от расположения дома. Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут стержни максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели минимального диаметра.
  4. Уложите арматуру на специальные звездочки, создающие активный нижний слой на газобетонных блоках.
  5. Свяжите стержни проволокой.
  6. Залить бетоном, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона для крепления перекрытий устанавливаются шпильки.Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать правильную опалубку для армопояса для дома из газобетона в случае затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных щитов требует грамотного подхода.При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы выполнить работу своими руками правильно, нужно учесть несколько нюансов:

  • устройство опалубки состоит из щитов, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
  • очищается и выравнивается поверхность досок, соприкасающихся с бетоном;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения утечки бетона, панели покрыты пленкой с внутренней стороны;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет гораздо проще;
  • многократное использование плат не допускается.Если они подвергались воздействию атмосферных осадков, то при повторном использовании, скорее всего, разрушатся;
  • редко изготавливают несъемную конструкцию, чаще ее собирают из блоков пенополистирола, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на стержни;
  • перед работой стоит сделать выбор между первоначальным изготовлением армопояса и опалубки. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

Опалубка для арматурного каркаса изготавливается самостоятельно без применения дорогостоящих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и долговечной конструкции. При возникновении трудностей в процессе сборки рекомендуется обратиться за консультацией к профессионалам, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

Дома из газобетона

очень популярны – преимуществ у этого стройматериала масса.Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габаритные размеры газобетонного блока — имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Для решения этой проблемы предназначена специальная железобетонная конструкция — армопояс(армопояс).Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то армопоясная конструкция включает в себя монолитный бетон и арматурную арматуру, уложенную поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки.Поэтому стена, возведенная на армированном поясе, подвергается очень малому воздействию и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. В этом случае возникает серьезная проблема – из-за большой разницы в теплоотдаче бетона и газобетона армопояс становится температурным мостом (сечение с низким тепловым сопротивлением), отсюда большое значение приобретает наружное утепление усиленный пояс.Чаще всего утеплитель делают минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина утепляющего слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома следует встраивать не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие.Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса. Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором выполнен фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм. Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются между собой по длине металлической проволокой и укладываются при этом с нахлестом около 15 см.Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки. Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывается теплоизоляционный материал, в опалубку заливается бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши.После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен. Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо оберегать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами.Расставляем шпильки 12 диаметров с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и ​​угольники из гладкой проволоки диаметром 6

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома.Такая конструкция повышает надежность газобетонной стены и всей конструкции на порядок. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для армопояса

в газобетонном доме

Многие начинающие строители не до конца понимают, зачем нужен армопояс для стен дома. Особенно, если здание одноэтажное.На самом деле необходимость его строительства исходит из следующих причин:

  • Ремень связывает воедино всю конструкцию, являясь своего рода ребром жесткости. Это повышает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без такого армирования возрастает вероятность образования трещин в стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
  • Благодаря армопоясу становится возможным делать оконные и дверные проемы любой ширины.
  • Анкерная стропильная система на крышу должна быть очень надежной, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от размеров самой стены:

  • Армопояс проходит по всему периметру здания, в том числе и по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока.Не рекомендуется делать ее больше 30 см. Это неоправданный расход средств с такой же степенью защиты. К тому же будет повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может быть равна толщине стены, а может быть и меньше.
  • Сечение армопояса рекомендуется делать квадратным. Существует правило стойкости: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпичей. Он состоит из 4–5 рядов кирпичей, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс уступает по прочности бетону, его можно использовать для возведения небольших зданий или хозблоков.

Разберем, как правильно сделать армопояс для газобетона методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приведены ниже:

Использование стандартных U-блоков

Эти продукты имеются в продаже.В разрезе каждого U-блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки укладывают более толстыми сторонами на внешние стены зданий.

Деревянные перемычки монтируются над дверными и оконными проемами, которые крепятся вертикальными опорами. Перемычки должны быть вровень с верхом предыдущего ряда газоблоков.

Этот способ прост и быстр в установке, но не популярен из-за высокой стоимости U-блоков. Как вариант, вы можете сделать U-образные блоки своими руками, вырезав ножовкой средние части.

Использование дополнительных блоков

Для изготовления армопояса можно использовать дополнительные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних – 5 см. Они устанавливаются на клей поверх предыдущего ряда. Изоляция должна прилегать к наружным блокам.В зазор между блоками укладывают арматурный каркас и заливают бетоном.

Вариант с односторонней надставкой

Используются дополнительные блоки толщиной 10 см. Они устанавливаются на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. Опалубка монтируется с внутренней стороны стены.В полученной нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонный пояс не будет виден, поэтому этим же материалом можно делать любую наружную отделку.

Применение двусторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ней снаружи, вкладывается слой утеплителя. После этого монтируется арматурный каркас, а затем в опалубку заливается бетон.После застывания бетона и снятия опалубки необходимо произвести ремонт утеплителя. Чаще всего это делается совместно со штукатуркой стен или отделкой пенопластовыми листами.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит за пределы здания, требуется устройство обязательной опалубки. Ее можно изготовить из ровных досок, ОСП, листов фанеры, плит ЛДСП… Опалубка крепится непосредственно к газобетонным стенам с помощью саморезов по дереву.Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек для обеспечения жесткости конструкции.

Совет: Верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковым по толщине. Тогда ряд блоков, который на него поместится, не изменит геометрию стены дома.

Поверх опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручивают саморезами или прибивают через каждые 80–100 см.

Если слой утеплителя выходит на наружную стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а прямо на стене. После снятия опалубки остается полость глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 проход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя его необходимо армировать. Для этого используется металлическая или стеклопластиковая арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматура связывается вязальной проволокой через каждые 50 см, образуя квадратный или прямоугольный каркас. Сварку для шатунов использовать не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в местах сварки.

Арматурный каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые хомуты для усиления. Каркас удобнее вязать внутри опалубки.

Наполнение армопояса

Рассмотрим, как правильно заливать армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до загустения.
  • Пластификатор — по рекомендации производителя.

Бетонный раствор замешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняют и удаляют из него пузырьки воздуха.

Совет: рекомендуется заливать армопояс за один раз во избежание расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон полностью затвердеет. Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Говорили о необходимости обустройства армопояса на газобетоне между этажами. Нужен ли такой слой бетона внизу мансардного этажа? Не будет ли дом с несколькими ремнями слишком громоздким? Мауэрлат нельзя крепить сразу к ряду газоблоков, так как этот материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сдвинется со своего места.

Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не утяжелят всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопояс необходим, но он имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянные балки мауэрлат крепится к бетону этими шпильками и сверху фиксируется гайками.

Других отличий в этой конструкции нет.

Бетонный армопояс, изготовленный по всем правилам, обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив на изготовление железобетонного пояса 2-3 дня, вы продлите срок службы дома в несколько раз.

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т. д.). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой.Это снижает риск образования трещин при неравномерной усадке здания. Также армопояс укладывается под мауэрлат при монтаже кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем под действием ветровой нагрузки крепления будут расшатываться. При устройстве армопояса чердачного перекрытия по газобетону с деревянным перекрытием происходит перераспределение точечной нагрузки с бруса на всю стену.

Наглядный пример — форумчанин с ником mad-max, который исчерпывающе отвечает на вопрос когда нужен армопояс в доме из газобетона . Не успел залить армопояс под мауэрлат, и дом ушел в «зиму». Уже во время холодов арочные проемы под окнами в доме треснули ровно посередине. Сначала трещины были небольшими — около 1-2 мм, но постепенно они стали увеличиваться и большей частью вскрылись до 4-5 мм.В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкер под мауэрлат. Это решило проблему роста трещин.

mad-max пользователь FORUMHOUSE

К этому хочу добавить, что фундамент под мой дом ленточный — монолитный, грунт каменистый, подвижек в фундаменте не было до начала строительства дома. Я считаю, что причиной появления щелей стало отсутствие армопояса под мауэрлатом.

Дом из газобетона, а тем более дом в два этажа, нуждается в армопоясе. При его изготовлении следует помнить следующее правило:

Главным условием правильной «работы» армопояса является его сплошность, непрерывность и зацикливание по всему периметру стен.

Существует несколько вариантов устройства армопояса в газобетонном доме. Изготовление армопояса начинается с расчета его сечения и выбора типа опалубки – съемная или несъемная, а также «пирог» всей конструкции.

Eyeonenow пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором 3,5 см. Использовать для заливки армопояса специальные П-блоки заводского изготовления не хочется. У нас на форуме видел следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается перегородочный блок толщиной 10 см, затем утепляется (ЭПС), а изнутри дома монтируется съемная опалубка…Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту экспертов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Строил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор в 5 см.Если посмотреть на «пирог» армопояса изнутри наружу, то он был таким:

  • съемная опалубка;
  • бетон 20 см;
  • EPS 5 см;
  • разделительный блок 15 см.

Армопоясом

называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних/внутренних факторов. Внешние воздействия включают ветер, наклонную/холмистую местность, плавучий грунт и сейсмическую активность земли.В перечень внутренних факторов входят все бытовые строительные приспособления, используемые при внутренней отделке дома. Если сделать армопояс неправильно, то из-за этих явлений стены просто растрескаются, а что еще хуже, разойдутся. Ввиду этого очень важно знать, как сделать армопояс. О видах, назначении и способе установки армопояса пойдет речь в этой статье.

Есть 4 вида бронепоясов:

  • Ростверк;
  • подвал;
  • межэтажный;
  • под мауэрлат.

Перед началом работы следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для вязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Лом/ломик.

Для того, чтобы все проделанные Вами работы были выполнены качественно, предлагаем Вам ознакомиться с технологией изготовления армирующей сетки/каркаса и опалубки.

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армопояс/каркас. Соединение стержней арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это связано с тем, что при сварке место возле производимого шва перегревается, что приводит к ослаблению прочности арматуры. А вот сварные швы незаменимы при изготовлении сетки.Свариваются середина и концы рамы, соединяются остальные соединительные узлы.

Стержни скрепляются между собой для фиксации арматуры в необходимом положении при заливке бетона. Для этих целей используется тонкая проволока; прочность сетки/каркаса от этого не зависит.

Для изготовления армопояса используются только стержни ребристые. Бетон цепляется за ребра, что увеличивает несущую способность конструкции.Такой ремень может работать на растяжение.

Для изготовления каркаса возьмите 2 стержня толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам хватит стержней толщиной 10 мм. В центре и по краям следует приварить поперечную арматуру. Остальные стержни как раз подходят. Сделав две сетки, повесьте их так, чтобы остался зазор. Сварите их по краям и по центру. Это создаст каркас. Для изготовления ремня нет необходимости сваривать каркасы.Их укладывают с нахлестом 0,2–0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов через них необходимо пропустить анкер, на них с помощью электросварки смонтировать заглушки. Цель этих действий – закрепить опалубку таким образом, чтобы она не выдавливалась под тяжестью бетона.

Для крепления опалубки при заливке межэтажного армопояса часто используют более простой способ.В нижней части щита следует закрепить шуруп диаметром 6 мм и длиной 10 см. Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щитке должно быть чуть больше 6 мм в диаметре. Это необходимо для того, чтобы легко установить грибок.

Верхняя часть опалубки также крепится с помощью быстрого монтажа.Но в этом случае следует вкручивать саморез, а не шуруп. Итак, пробиваем отверстие в облицовочном кирпиче. Затем забейте в нее арматуру. Если кирпич полнотелый, то ситуация проще – достаточно вбить гвоздь/армирование в вертикальный шов. Стяните саморез и фурнитуру вязальной проволокой. Расстояние между креплениями 1–1,2 м. Такой крепеж способен выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью лома/гвоздодёра.В теплое время года бетон схватывается за сутки. В этом случае демонтаж опалубки можно проводить на следующий день. В холодное время года эту процедуру проводят через несколько дней.

Изначально следует определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует выкопать траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные затраты.

После спецтехники дно и стенки траншеи должны быть выровнены до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна быть 50–100 мм. При необходимости засыпки песка более 100 мм его необходимо смешать со щебнем. Это действие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно – залить бетоном.

После засыпки песчаной подушки ее необходимо утрамбовать.Чтобы быстрее выполнить работу, полейте песок водой.

Затем следует уложить арматуру. При строительстве в нормальных условиях следует применять арматуру из 4–5 жил, диаметр каждого стержня должен быть 10–12 мм. Важно, чтобы при заливке ростверка фундамента арматура не касалась основания. Он должен быть залит бетоном. Таким образом, металл будет защищен от коррозии. Для этого армирующую сетку следует поднять над песчаной подушкой, подложив под нее половинки кирпичей.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует делать более прочным. Для этого вместо армирующей сетки используйте арматурный каркас. Он представляет себе 2 сети, состоящие из 4 жил диаметром 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основы вместо песчаной подушки используется гранулированный шлак. Его преимущество перед песком в том, что со временем гранулированный шлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон марки М200. Чтобы высота заливки соответствовала заданному значению, в траншею устанавливают маяк – металлический колышек, равный высоте ростверка по длине. Это поможет вам.

Перед возведением стен цокольный армопояс следует залить на фундамент. Его необходимо заливать по периметру здания вдоль наружных стен, но нельзя этого делать по внутренним несущим стенам.Армопояс цоколя служит дополнительным усилением конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных стержней составляет 10–12 мм. Арматура укладывается в один слой.

Если вам необходимо усилить цокольный пояс, то используйте более толстую арматуру или установите больше стержней. Другой вариант – уложить сетку в 2 слоя.

Толщина цоколя и наружной стены одинакова. Он колеблется от 510 до 610 мм. При заливке цокольного армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать кладку в полкирпича с обеих сторон стены. Образовавшуюся пустоту можно заполнить бетоном, предварительно заложив в нее арматуру.

При отсутствии ростверка делать армопояс подвала бесполезно.Некоторые умельцы, решив сэкономить на ростверке, армируют цокольный пояс арматурой большего диаметра, что якобы улучшает несущую способность дома. На самом деле такое решение необоснованно.

Ростверк – это основа дома, а цокольный пояс – это дополнение или усиление несущей способности армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и ​​при высоком уровне залегания грунтовых вод.

Также необходимо сделать армопояс между стеной и плитами перекрытия. Его заливают по наружным стенам высотой от 0,2 до 0,4 м. Межэтажный армопояс экономит на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределяться равномерно.

Если на стены установить армопояс из материала, не воспринимающего нагрузки, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10–12 мм в 2 сердечника. Если толщина стены колеблется в пределах 510–610 мм, то можно использовать двухстороннюю опалубку из кирпичной кладки, как для цокольного пояса. Но при этом и для внутренней кладки, и для внешней фасадной следует использовать закладной кирпич. В этом случае армопояс будет иметь ширину 260 мм. При меньшей толщине стены закладной кирпич следует укладывать на ребро или вместо него использовать деревянную опалубку, а снаружи, так же, как и в предыдущем случае, укладывать облицовочный кирпич.

Заливать армопояс под мауэрлат можно только после затвердевания клея/раствора для кладки. Технология, по которой укладывается армопояс на газобетон, отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон готовят по следующей формуле: на 1 часть цемента 2,8 части песка и 4,8 части щебня.Таким образом, вы получаете бетон марки М400.

После заливки устранить оставшиеся пузырьки воздуха в массе. Для выполнения этих задач используйте строительный вибратор или проткните навоз стержнем.

При устройстве монолитного армопояса следует соблюдать правила крепления мауэрлата. При монтаже каркаса из арматуры с него следует снять вертикальные отрезки на высоту, указанную в проекте. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см.В стержне следует сделать сквозные отверстия, равные диаметру арматуры, а на его концах нарезать резьбу. Таким образом, вы получите надежное крепление, которое даст возможность качественно выполнить монтаж кровли любой конфигурации.

Газобетон – альтернатива кирпичу, обладающая высокими теплоизоляционными качествами при невысокой стоимости. Газобетонные блоки уступают кирпичным по прочности. Если при монтаже армопояса на кирпичные стены заливка бетона не требуется, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе.Как сделать армопояс на деревянной опалубке уже упоминалось выше, поэтому в данном подразделе мы рассмотрим, как сделать армированный пояс из П-образных газобетонных блоков D500. Хотя стоит сразу отметить, что эта технология более затратная.

В данном случае все предельно просто. Установите блоки на стену обычным способом. Затем проводят армирование их центральной части, после чего заливают бетоном. Таким образом, стены вашего дома будут более прочными и надежными.

Если у вас остались вопросы по теме, то задайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться с нашим специалистом по поводу наполнения армопояса. Есть личный опыт? Делитесь ею с нами и нашими читателями, пишите комментарии к статье.

Видео

Как сделать армопояс для дома из газобетона вы можете узнать из видео:

Вам нужен армопояс для фундаментной плиты? Армопояс

своими руками

Для того, чтобы мауэрлат крепко держался в месте установки, его лучше всего оснастить армопоясом.В этом случае конструкция становится более жесткой и прочной, ее можно использовать в качестве усиленной опоры.

Зачем нужен армопояс, нужен ли он под крышу

Роль этой арматуры в достижении общей прочности здания трудно переоценить. Для начала нужно разобраться, для чего именно используется армопояс под мауэрлат.

Любое здание подвергается различным нагрузкам:

  1. Вертикальные … Создаются кровлей под действием собственного веса, а также таких атмосферных явлений, как снег, ветер и дождь.
  2. Распорки … Их провоцируют упирающиеся в стену стропила. Эта нагрузка действует на расширение здания, увеличиваясь по мере увеличения нагрузки на крышу.


Некоторые современные материалы очень плохо воспринимают разрушающее их точечное воздействие. К ним относятся керамзитобетонные стены, для которых обустройство армопояса под кровлей является вынужденной мерой. Поэтому при возведении зданий из подобных материалов наличие такой конструкции является естественной деталью.Однако бывают ситуации, когда возникают трудности с его установкой. В таких случаях мауэрлат крепится к пеноблокам или керамзитоблокам с помощью химических анкеров.

Причины такого подхода могут быть следующие:

  • Сверление отверстий под шпильки в ячеистых блоках может привести к их поломке или растрескиванию.
  • На висячие стропила создаются разные нагрузки по ряду направлений: это может привести к смещению блоков, а также деформации стен и крыш.
  • При непосредственной укладке стропил на пеноблоки требуется идеальное положение уровня крыши. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергаться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.


Кирпичные стены обладают высокой механической прочностью. К ним мауэрлат крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: вопрос о том, нужен ли армопояс под кровлей, обычно не стоит.Наличие армопояса под мауэрлатом в этом случае также обязательно для кирпичных построек.

Назначение армирующего пояса на практике сводится к следующим функциям:

  1. Стены не деформируются при подвижках грунта или при неравномерной усадке. Параметры здания сохраняются в исходных пределах.
  2. Способствует выравниванию стен по горизонтали, исправляя погрешность при их кладке.
  3. Конструкция становится более жесткой.
  4. Все возникающие на несущие стены нагрузки распределяются равномерно.
  5. Хорошая механическая прочность армирующего пояса позволяет использовать его для надежной фиксации наиболее ответственных элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса для мауэрлата:

  1. При изготовлении армопояса своими руками на высоту для армирующего пояса обычно берут 20 см (минимум 15 см).Она точно не должна превышать ширину стены.
  2. Ширина стены и пояса по возможности должны совпадать.
  3. При расчете длины измеряется расстояние до нужных стен.
  4. Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы лента была цельной, с одинаковыми показателями прочности для отдельных составных частей. Монолитный пояс для мауэрлата удобнее всего делать из бетона.Его заполнение должно производиться за один проход, с закладкой внутрь арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скреплены и перевязаны. Армопояс из кирпича под мауэрлат используется достаточно редко.


Параметры Армопояса

для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. По СНиП толщина армирующего слоя на 1/3 уже несущей стены.Следовательно, если принять за толщину стены показатель 40 см, то 1/3 его будет равна 133 мм: минимальное значение толщины армопояса в этом случае будет 300 мм (если округлить с номера 267).

В результате стена толщиной 400 мм будет иметь внутренний размер П-образного блока в пределах 300 мм, который также будет выполнять роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используют доски.

Установка опалубки

Для этого можно использовать несколько методов:

  1. Из деревянных досок или плит.Их фиксация к стенам осуществляется с помощью брусков, с креплением сверху. При разборке опалубки демонтируются верхние части: нижние элементы остаются внутри заливки.
  2. С боковыми упорами.
  3. П-образные блоки. Для того чтобы пояс был цельным, блоки нарезают по углам дома.
  4. С внешней стороны стены блоки 100 мм можно укладывать в один ряд. С внутренней стороны укладывается несколько рядов торцевого кирпича или досок.
  5. С помощью рабочих продольных прутков диаметром 10-12 мм. Их должно быть не менее 4.
  6. Промежуточные перемычки с усиливающими зажимами. Диаметр изделий 6-8 мм, с шагом размещения 20-40 см. Не рекомендуется использовать большой шаг, так как при заливке бетона рабочие стержни могут смещаться. В результате нарушается целостность армирующего пояса.
  7. Связан вязальной проволокой. Сварное соединение запрещено, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
  8. Резьбовые стержни. Они снабжены отверстиями, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть чуть меньше внутреннего сечения трубки. При размещении штифта внутрь трубки необходимо следить за тем, чтобы его концы проходили в заранее сделанные отверстия. Все изделие затягивается гайками, в качестве прокладок используются большие шайбы. Внутри бетонного монолита должны остаться только трубы. Для этого после заливки и предварительного затвердевания армопояса проводят отвинчивание гаек, демонтаж опалубки, выбивание штифтов.


Важно учитывать необходимость утепления стены напротив армопояса, особенно если опалубка выполнена из досок. Таким образом, риск промерзания бетона в зимнее время. Для ориентации верхнего края опалубки строго выбирают горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то на углах и в местах стыковки ее подвергают дополнительному армированию с помощью криволинейной арматуры.Рекомендуемый размер нахлеста 300-400 мм. Эту арматуру лучше всего делать композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и с ними легко работать.

Наполнение армопояса

Чтобы конструкция была максимально прочной, заливку необходимо проводить в один прием. Для этого используется бетон марки не ниже М200. Обычно требуется залить значительную массу раствора, поэтому лучше заранее подготовить бетононасос.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части промытого песка и три части щебня. Опалубку можно демонтировать через 4-5 дней после заливки; полное созревание бетона происходит за 3-4 недели.


При заливке бетона следует придерживаться следующих рекомендаций:

  1. Образование внутренних пустот обязательно. Для их удаления используют прокалывание раствора при помощи арматуры, либо вибрацией.
  2. Важно смочить бетон. Таким образом, он становится сильнее. Эту процедуру проводят каждый день, пока бетон затвердевает.

Крепление мауэрлата к армопоясу

Перед креплением мауэрлата к армопоясу, во избежание гниения или возгорания опорного бруса, его обрабатывают специальными пропитками. Чтобы добиться монолитности мауэрлата, для его сращивания используют прямые замки или косые насечки.


Сам

осуществляется следующим образом:

  • Опорная планка имеет отверстия.
  • Крепление мауэрлата осуществляется при помощи штифтов или анкеров.
  • В процессе монтажа необходимо пройти слой рубероида.
  • Для крепления используются большие шайбы и гайки.
  • Рекомендуется закрепить затяжку контргайками.
  • Чтобы срезать выступающие части, используйте болгарку.

Закладные шпильки

Иногда для крепления мауэрлата на армопояс предварительно устанавливают шпильки диаметром 12 мм и более, выступающие над мауэрлатом на 3-4 см.Шаг установки таких шпилек 100 см: они крепятся к хомутам вязальной проволокой.


Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то, по сути, теоретически стропила можно крепить к поясу. Однако на практике это потребует значительного количества дополнительных мероприятий. Так гораздо проще пойти традиционным путем с использованием армированного пояса под мауэрлат.

Для строительства дома используются различные материалы, которые имеют свои функциональные особенности… Одним из вариантов строительных материалов являются газобетонные блоки. Достоинств у материала достаточно, но на определенных этапах и местах укладки его необходимо укреплять. Вспомогательным элементом в процессе является сооружение железобетонного пояса.

Что такое армопояс?

Замкнутый конструктивный элемент здания из монолитного железобетона, точно повторяющий контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен.Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Для чего он нужен?

  • Повышает уровень стойкости стен здания от вредных атмосферных воздействий.
  • Газобетонные блоки под давлением кровли могут подвергаться некоторой степени деформации от сильного давления на них, а армопояс придает жесткость всей конструкции.
  • В случаях строительства дома на участке с рыхлым грунтом или в сейсмоопасной зоне возможны трещины стен от неравномерной усадки фундамента.Разгрузочная лента способствует равномерной усадке.
  • Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, т.к. точечная нагрузка превышает показатели устойчивости. Качественной основой для этого является армопояс.

Что это?

Конструктивный элемент здания — армопояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипеда, квадрата), заполненный бетоном или клеевой смесью.После полного застывания бетона конструкция становится монолитным образованием с основанием (блоки из газобетона) и допускает дальнейшие строительные работы.

Способы устройства армопояса

  1. Самый распространенный способ сооружения армирующего пояса – крепление непосредственно к стенам здания.
  2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных планок.С одной стороны, это быстро и удобно, а с другой – очень дорого.
  3. Армирующий пояс можно выполнить с помощью, но используя в качестве жесткого крепления армирующую сетку.

Виды армопояса

Для каждого этапа строительства здания существует свой тип армирующего пояса – все зависит от необходимости их использования:

  • Фундаментный пояс ().
  • Фундаментный пояс (сейсмический).
  • Межэтажный ремень.
  • Основной пояс для сооружения кровли, для крепления.

Необходимые материалы и инструменты

Инструменты:

  • Бетономешалка.
  • Деревянные доски и гвозди.
  • Лопата — штык и «червяк».
  • Ручная пила или электролобзик.
  • Молоток.
  • Сварочный аппарат и электроды.
  • Плоскогубцы.
  • Строительный уровень.

Материалы:

  • Песок.
  • Цемент марки М400-500.
  • Ликвидация.
  • Металлические стержни диаметром 10-12мм.
  • Проволока вязальная (резинка).

Монтаж армопояса на газобетон

Сооружение армирующего пояса – процесс непростой и требующий определенных навыков. Следует учитывать все параметры и правильно выбирать материалы. Он состоит из нескольких этапов:

  • Опалубка строительная.
  • Изготовление и установка арматурного каркаса.
  • Заливка бетона.


Подробное пошаговое руководство

Опалубка строительная

  1. Для строительной деревянной опалубки потребуются деревянные планки разной ширины, но толщиной не менее 20мм, во избежание возможного эффекта растрескивания в сучковатых местах. Если есть возможность, можно использовать деревянные щиты.
  2. Нижняя часть досок крепится непосредственно к газобетонным блокам.Через доски можно забить длинные гвозди (150-180 мм) или закрутить саморезы.
  3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
  4. Идентичные стыки досок происходят с внешней и внутренней стороны стен по всему периметру.
  5. В процессе возведения опалубки необходимо постоянно проверять уровень верхней плоскости досок, т.к. это граница будущей бетонной смеси… Самолет падает относительно нулевой отметки с уровня, грозящего дополнительными строительными работами.
  6. Для предотвращения растекания параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Шаг перемычек должен быть 800-1000 мм.

Изготовление и установка арматурного каркаса

  1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, т. к. разместить каркас в собранном виде невозможно из-за перегородок и значительного веса самой конструкции.
  2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него укладывают остатки кирпича или другой строительный мусор.
  3. Расчет бортовых элементов металлического каркаса(стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
  4. Для начала процесса на дно опалубки укладывают параллельно два длинных металлических стержня, между которыми приваривают сужения (соединители). Если не используется сварочный аппарат — стыки затягиваются бандажной проволокой.
  5. Стержни привариваются или привязываются перпендикулярно к созданной базовой «лесенке». Для создания полноценного армирующего «каркаса» — верхняя часть крепится к стержням аналогично нижнему варианту.
  6. По всей длине каркаса и особенно по углам здания арматуру следует усиливать дополнительными примыкающими стержнями. Чем больше перемычек и дополнительных элементов в кадре, тем лучше.

Заливка бетона в металлический каркас

Перед началом заливки построенного каркаса — необходимо убедиться, что мощности бетономешалки, количества материалов для бетона — достаточно, чтобы не было зазоров.Ведь главным условием создания качественного пояса является бесперебойность подачи (заливки) бетона. Если процесс соответствует технологии, в армопоясе никогда не появятся трещины и гарантирована целостность конструкции.

Бетонные компоненты:

  • Цемент М400-500.
  • Песок.
  • Дробное просеивание (5×6 или 5×7мм).
  • Соотношение пропорций 1:3:5 и плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом-виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

Залитую бетонную опалубку нельзя демонтировать в первые двое суток (естественное сцепление смеси). По истечении срока демонтаж необходим, но приступать к дальнейшим работам нельзя, т.к. окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

  • 1 п.м. прутка (12мм) — 80-100 руб.
  • Перевязочная проволока (100м) — 250-300 руб.
  • Песок (1000кг) — 800руб.
  • Отсев (1000кг) — 1700руб.
  • Цемент (50кг) — 450-500 руб.

В соответствии с действующим курсом рубля — цены могут меняться и цены условны. Также необходимо учитывать, что если работы выполняются путем найма специализированных рабочих, к общей смете на заготовку материалов следует прибавить — +45-50% к их заработной плате.

Размеры/толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см). Высота пояса может варьироваться, но строители рекомендуют 25-35см.

Изменения габаритов вполне допустимы, т.к. здания имеют различные характеристики, а прочность стен может гарантировать только армопояс.

Газобетон без армопояса

В 95% случаев не рекомендуется возводить здания без укрепления их стен армирующим поясом, т. к. срок службы значительно сокращается.При малейших вибрациях, вызванных усадкой грунта или природными явлениями, здания слегка деформируются и трескаются в стенах (это сквозняк).

Чем заменить?

Учитывая тот факт, что железобетонная конструкция (армопояс) является достаточно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, используется он, который в процессе кладки выполняет две функции – придания эстетичного вида и армирования газобетонных блоков.


Чем заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку. В этом процессе качество кирпича не имеет значения, ведь в дальнейшем его поверхность будет облагораживаться – оштукатуриваться.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка(0,5-07мм). Таким образом предотвращается возможность малейшего смещения (деформации) между кирпичами. Этот способ может на 70% эквивалентен настоящему армопоясу, но придаст уверенности.

  • Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10°С.
  • Все работы должны выполнять мастера-строители, а не «шабашники».
  • Необходимо следить за качеством материалов и их соответствием ГОСТу (предоставляется производителем).

Выход

Строительство дома из газобетонных блоков — ВСЕГДА должен быть оборудован армопоясом, а в некоторых случаях и не одним.Такой пояс надолго сохранит целостность здания.

Армопояс представляет собой монолитную железобетонную конструкцию, проложенную по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, что вызывает деформацию стен. Армопояс для газобетона обычно устанавливается между этажами под балки перекрытия и непосредственно под кровлю, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались щели.

Считается обязательным при строительстве дома из газобетонных блоков, по нескольким причинам:

  • При возведении стропильной конструкции крыши для крепления мауэрлата к стене используются анкеры и шпильки. В результате возникает точечная нагрузка, которую газобетон не выдерживает.
  • Если укладывать балки стропильной системы прямо на газобетон, без создания армированного пояса, это может привести ко многим проблемам. При малейшем отклонении уровня крыши появятся трещины.
  • Сейсмопояс представляет собой жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются висячие стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая при этом множество правил.

Материалы, инструменты, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

  • Вода.
  • Газоблоки, например.
  • Доски.
  • Арматура.
  • Камень.
  • Бетонная смесь.
  • Нетто.
  • Осколки кирпича или щебня.
  • Изоляция.
  • Штроборезы, электрические и ручные.
  • Сечения.
  • Оснастка из пенобетона.

Также понадобятся следующие инструменты:

  • Рулетка.
  • Саморезы.
  • Молоток.
  • Анкерные болты или шпильки.
  • Вибромашина.
  • Бетономешалка.
  • Зубчатый шпатель.
  • Уровень.
  • Распорки, крепеж.

Сначала нужно произвести точный расчет. Обычно толщина сейсмопояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки, диаметра арматуры и ее необходимого количества.


Опалубка

Для заливки конструкции бетоном необходимо изготовить съемную опалубку, чаще всего из досок, толщина которых 2 см и более.Подойдут и U-блоки, кирпичи, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетонным раствором, ее несложно приготовить своими руками с помощью бетономешалки, ведь раствора понадобится большое количество.

Для обустройства опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самый простой вариант опалубки – дощатый каркас. Они сращены между собой снаружи кусками дерева.Сверху короб нужно соединить поперечными стяжками, чтобы он выдержал заливку бетона и не разрушился. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполняется утеплителем. Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Армокаркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата).Вы можете рассчитать это исходя из того, какая будет нагрузка. Если в здании нет тяжелых бетонных перекрытий, то может быть достаточно двух стержней. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего связать его специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура отступала от стенок опалубки не менее чем на 5 см.


Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому ее необходимо заливать за один раз. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. При приготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в пропорции 5:3:1, и довести раствор до нужной консистенции добавлением воды, лучше всего арендовать бетономешалку .

Самое главное, что бетон заливается только один раз, много слоев заливать нельзя.Если нет возможности сразу приготовить необходимое количество раствора, то устанавливаются вертикальные отсечки. Когда очередная порция будет готова к заливке, перегородку убирают, а место стыка нужно обильно смочить водой.


Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют штыковой метод – несколько раз протыкают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно создать армопояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества рабочих. Иногда требуется армирование стен из газобетонных блоков, без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформаций и подвижек.Другими словами, этот пояс представляет собой не что иное, как железобетонную конструкцию, предназначенную для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся воздействие ветра, подвижки грунта, особенности рельефа участка и, конечно же, сейсмическая активность земли. К внутренним факторам относятся перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установка дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс монтажа армопояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, прежде всего, определимся с факторами, действующими на стены, и разберемся, зачем нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта в основании, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены разных участков будут получать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть конструктивно к ним не готовы. В результате стены будут трескаться. Добавляя армирование бетоном по верху кладки между этажами, мы дополнительно защитим стены от разрушения.


Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, что еще тот же защитный пояс. Правильно выполненная деформация хорошо справляется с нагрузками, поэтому проблем на этом уровне быть не должно. С помощью межэтажного армопояса мы добавляем в конструкцию усиление, способное справиться с нагрузками. При этом сама стена становится более жесткой и условно работает как двутавр.Также монолитный пояс во много раз лучше противостоит боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассмотрели многоэтажную схему, однако армопояс применим и в одноэтажном доме с мансардой или без нее. В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, не готовых к работе с локальными точечными нагрузками – это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона обязательно нужно выполнять армирование железобетонных плит перекрытия. Похожий принцип перераспределения нагрузок и у деревянной основы для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, необходим армопояс.Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления стропильных конструкций.

Расчет армированного пояса

Армопояс — основные этапы изготовления

Арматурная рама

Сборка каркаса начинается с установки арматуры по верху стены. При укладке необходимо, чтобы впоследствии он был заглублен в бетон не менее чем на 40 мм от внешних границ монолитного пояса.Работая с газобетоном, для удобства в него можно вбить контрольные отрезки арматуры. И уже к отрезкам прикрепить каркас с заданным отступом от вершины кладки. Чтобы связать арматуру между собой, понадобится мягкая вязальная проволока. Для установки размеров каркаса рекомендуется создать квадрат из четырех штифтов или согнуть из цельного стержня (поперечный зажим). Эти хомуты в первую очередь крепятся к профилям, вбитым в стену через равные промежутки — обычно 250-300 мм … Если не вбивать управляющие штифты, то потребуются специальные накладки — хомуты для поднятия самой рамы. Поэтому подумайте о целесообразности того или иного метода. Выполнив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывается на каркасы-хомуты и связывается проволокой. Таким же образом крепится верхний ряд (продольная арматура должна быть внутри хомута). Как обсуждалось выше, необходимый минимум — два фитинга внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию каркаса. Естественно, это скажется на материальных затратах… Но если это необходимо, пренебрегать расчетом не стоит. Отметим также, что длина отрезков или сплошных угольников (поперечных хомутов) связана с толщиной армопояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных хомутов 220Х220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы от краев не менее 40 миллиметров.


Опалубка

Рассмотрим опалубку. Какие варианты установки монолитного пояса в частном доме могут быть:

  • Использование заводских или самодельных U-образных блоков в качестве опалубки.
  • Опалубка из.

Блоки U-образные из газобетона применяются в качестве несъемной опалубки для устройства армированных монолитных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих нагрузка от полов.П-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки U-блока выбирают расчетным путем в зависимости от воспринимаемой нагрузки. При выборе этих элементов в качестве опалубки учитывайте способ утепления бетонной ленты. Блок желательно утеплить снаружи, но если это невозможно в определенных случаях, уложить утеплитель внутри (учитывая внутренние заводские размеры, это не лучший вариант).

При возможной толщине наружной стенки 375-400 миллиметров может иметь следующую структуру:

  • Снаружи — блок толщиной 100-150 мм.
  • Дальше по порядку — утепляем армопояс, чтобы отсекать мостик холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
  • Усиливающая рама.
  • С внутренних стен в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров.Оставшееся пространство заливается бетоном.


К преимуществам данного вида опалубки можно отнести скорость ее монтажа. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает форму бетону, предохраняет его от растекания и впоследствии служит отличным утеплителем.

Преимущества этого метода опалубки:

  • Простота сборки опалубки.Производятся готовые блоки, включая угловые соединения.
  • Высокая скорость монтажа.
  • Облегчает укладку арматуры, т. к. для нее предусмотрены специальные пазы.
  • Легче контролировать размеры бетонной ленты.
  • Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температур.
  • Экструдированный пенополистирол – гидроизоляционный материал.


Может показаться, что эта технология очень дорогая.Но если учесть стоимость утепления, стоимость монтажа и демонтажа обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно сделать эту опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более затратный по времени вариант.

Для армопояса в газобетонном доме самый трудоемкий в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого сложите их вместе и соедините между собой с помощью деревянных брусков и гвоздей.


На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стенки опалубки, поэтому, чтобы опалубка не разъехалась, необходимо обязательно скрепить всю конструкцию хомутами.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство – доставка бетона на самый верх стены.Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора из цемента М-500 поможет следующая пропорция — ведро цемента/три ведра песка/пять ведер щебня … Бетон рекомендуется использовать густой — так он не сильно надавить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнить. После заливки бетона накройте его пленкой. Таким образом, вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух суток, после чего опалубку можно снять (при условии, что она разборная).

Видео: армопояс в газобетонном доме

В этом видео демонстрируется устройство мауэрлатного армированного пояса на газобетонных стенах. В этом случае опалубка выполняется из щитовых щитов. При просмотре обратите особое внимание на соединения арматуры в углах. Шпильки для крепления крыши лучше дополнительно привязать к арматуре каркаса и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала гидроизолируется перед дальнейшими этапами работ.Вам решать, целесообразно это или нет. Естественно, учитывая пояс фундамента, он в любом случае должен быть покрыт утеплителем, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном устройстве стен влаги бетона быть не должно. Но все же не лишним будет отделить мауэрлатный пояс с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон – теплый, недорогой и простой в монтаже материал.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последним, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, это нужно делать на очень прочном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса.Об этом мы поговорим в этой статье.

Назначение конструкции

Армопояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. К тому же такая конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он плохо держит крепеж. Конечно же, устраивать армопояс следует, строго придерживаясь положенной технологии.


Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — используя деревянную опалубку или специальные доборные блоки.Первый вариант заливки более сложен технологически. Устройство конструкции с использованием блоков – очень простая процедура, но обойдется она дороже.


Как сделать армопояс с помощью опалубки?

При таком способе возведения армирующей конструкции необходимо подготовить следующие материалы:

Материал Технические характеристики Что нужно для
Доска обрезная Минимум 2.толщиной 5 см Изготовление опалубки
Балки 40×40 мм Изготовление опалубки
Гвозди Крепление досок к стене
Проволока Гибкая Для придания жесткости опалубке
Пенополистирол 20мм Утеплитель армопояс

Из инструментов понадобится дрель и ножовка

Высота армопояса обычно 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.


Щиты опалубки крепят к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливаются распорки из бруса 40х40, нарезаются распорки одинаковой длины изн, равный ширине армопояса.Их устанавливают между досками с шагом 1,5 метра. Чтобы армопояс на газобетоне получился абсолютно ровным, следует усилить конструкцию. Для этого противоположные бруски, скрепляющие щиты (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным прутом, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочный щит (изнутри) можно обложить листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утепления армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или каким-либо другим способом.

Заливка

Устраивается армопояс здания из газобетона с обязательным его армированием.Чтобы конструкция была более надежной, используется стержень 12 мм. Каркас из него обвязывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.


Каркас устанавливается внутри опалубки на бруски 30мм или специальные пластиковые подставки. Саму заливку нужно делать за один раз. Если этого сделать нельзя, то предварительно заливают слой по всему периметру опалубки без перерыва. Следующий нужно будет заполнить не позднее, чем через 12 часов.


Устройство армопояса с использованием блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены обычным способом. Далее их центральная пустая часть армируется и также заливается бетоном.


Что ж, надеемся, теперь вы поняли, как сделать армопояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армопояс на газобетоне своими руками»:

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс – лента из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса производится в фундамент, под плиты перекрытий и под мауэрлаты (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
  3. Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
  4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены.В шов каждого ряда накладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.


В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
  • стен построены из кирпича;
  • строящийся коттедж, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке присутствуют слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен.Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент монтируется из блоков ФБС, то обязательно нужен армопояс.Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.


Для ленточных фундаментов из бутобетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон — материал экономичный, но неустойчивый к подвижкам грунта; следовательно, он нуждается в усилении.Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и в сплошной фундаментной плите, которая заливается под постройки на слабых грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, которые опираются на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Монолитный железобетонный перекрытие не нуждается в заливке, так как равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянный пол заливают. Однако в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости коробок здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Монтаж опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основной бетонной «ленты».Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.


Армированный пояс первого уровня изготавливается для всех несущих стен здания, а не только для наружных. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по своей сути является продолжением ленточного фундамента (бутобетонного, блочного). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент есть, то проблем с установкой опалубки под армопояс нет. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.


Систему крепления можно упростить, используя резьбовые стержни.Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, получаем достаточно прочную и устойчивую конструкцию для заливки бетоном без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется армопояс для плит перекрытий.


Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытий

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем. Если же решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетоне, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.


Если толщина газобетонной стены 40 см, то для этой цели можно использовать блоки-перегородки толщиной 10 см.


При меньшей толщине стенки можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.


Армированный пояс под мауэрлат


Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.


Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции в конструкцию со всех сторон между металлом и наружной поверхностью пояса оставалось не менее 3-4 см защитного слоя бетона.

Дома из газобетона

очень популярны – преимуществ у этого стройматериала масса. Но один из них, значительно упрощающий строительно-монтажные работы, — газобетонный блок больших размеров — имеет и оборотную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армопояс (армопояс). Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то в конструкцию армопояса входит монолитный бетон и армирующая арматура, уложенная поперечно и продольно.При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень малому воздействию и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру.Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. В этом случае возникает серьезная проблема – из-за большой разницы в теплоотдаче бетона и газобетонных блоков армопояс становится температурным мостом (сечение с низким тепловым сопротивлением), следовательно, большое значение приобретает наружная теплоизоляция армированная пояс. Чаще всего утепление делают минеральной ватой, пенополистиролом или пенополиуретаном.Для эффективной теплозащиты минимальная толщина теплоизоляционного слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома должно быть встроено не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса.Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются друг с другом по длине металлической проволокой и укладываются с нахлестом около 15 см. Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывается утеплительный материал, в опалубку заливается бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши. После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен.Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо оберегать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами. Расставляем шпильки 12 диаметров с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10 мм.

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмических колебаний и перепадов температур.

Устройство Армопояс фото

Опалубка для армопояса.Типы и методы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле. Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса выполняют либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обвязками.Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, при котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона.Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь П-образные блоки боковых стенок выполняют функции утепления и исключают образование «мостиков» холода. Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитных конструкций определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер.Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание легких полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится непосредственно на стене, непосредственно в опалубке. Состоит из 2 стержней (3 стержня для широкой стены) периодического профиля (диаметр по расчету), соединенных между собой поперечными стержнями. Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам. А если по длине стены, то поперечные стержни и хомуты можно соединить с вязальной проволокой, затем по углам конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняют сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции кровля, ее нижний ряд — мауэрлат, крепится к несущей стене с помощью специальных анкеров и шпилей. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и при монтаже монолитного пояса внахлест.Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Чем заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на стройке. Цемент М400, песок и щебень берутся в пропорции 1:3:5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армопояс для газобетона из кирпича.Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам поясу из железобетона.Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо утеплить армопояс. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края.Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложки (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

В частных жилых домах из блочных материалов для создания дополнительной защиты от смещения и деформации несущих стен и элементов конструкций предусмотрено устройство армопояса.

Аналогичная железобетонная конструкция построена по периметру дома.

Позволяет снизить и перераспределить нагрузки на стены и фундамент, возникающие в результате сейсмической активности, влияния ветра, нагрузок от внутренних конструктивных элементов дома.Но чтобы правильно сделать такой узел конструкции, потребуется смонтировать надежную опалубку.

Обычно состоит из панелей из дерева или фанеры для придания бетону необходимых размеров и формы.

Может быть вертикальным — колонны и опоры — и горизонтальным. Для изготовления армопояса необходима горизонтальная опалубка.

Основные требования к такой конструкции следующие:

  • Прочность;
  • Жесткость;
  • Водонепроницаемый;
  • Легко устанавливается и снимается;
  • Возможность вторичного использования;
  • Небольшая цена.

При возведении здания армирующий пояс делается несколько раз. Это число зависит от того, сколько этажей в доме, каков материал стен и полов. Основной несущий армопояс заливается на этапе возведения фундамента. Безопасность здания зависит от того, насколько качественно оно выполнено.

Второй ремень устанавливается на блоки или основание. Далее армопояса монтируют поэтажно до самой крыши, укладывая поверх них плиты перекрытий.

Монтировать опалубку необходимо сразу по периметру ленточной отливки. Если такой возможности нет, то сначала положите ее на углы и стыки стен. Для получения более гладкой поверхности доски покрывают полиэтиленом.

Выбор материала

Перед тем, как монтировать опалубку под армопояс, необходимо правильно выбрать материал. Это может быть:

  • Металл;
  • Древесина;
  • Листовые материалы — ДСП, фанера, пластик;
  • Комбинации различных материалов.

Вариант крепления на стене зависит от используемого материала. Элементы опалубки для армирующего пояса чаще всего изготавливают из строганых обрезных досок толщиной не менее 25 мм и шириной 150–200 мм.

Использование более широких досок нецелесообразно, они деформируются от влаги, и армопояс получится неровным. Доски монтируются в щиты, нижний из которых называется палубой.

Высота армопояса

Высота типового армопояса составляет 300 мм, а его ширина соответствует толщине стены или фундаментной плиты.Для сборки опалубки необходимо запастись строганной доской.

Гвозди забиваются с внутренней стороны, прошивая доски насквозь, и загибаются с другой стороны. Доски соединяются брусками или обрезными досками.

Крепление деревянной опалубки

Экономичная временная конструкция может быть собрана из досок по следующему технологическому приему:

  • Нижняя часть — стартовая доска — крепится к стенам по периметру здания с обеих сторон.Обычно он фиксируется винтами.
  • Последующие щиты опалубки укладывают над первыми и забивают в щиты с помощью обрезков бруса или досок. Прежде чем крепить доски, нужно убедиться, что они стоят вертикально.
  • В итоге по периметру стен должен получиться прямоугольник без зазоров с высотой боковины 300 мм.

Необходимую жесткость опалубке придают вертикально упакованные обрезки досок. Их крепят снаружи через каждые 700 мм.Между параллельными досками необходимо установить проволочные стяжки с шагом 80–100 см, чтобы давление бетона не выдавило деревянные преграды.

Завершающей частью установки является проверка качества установки. Убедитесь, что конструкция достаточно прочная, чтобы не разрушиться под давлением бетона. Проверьте вертикальность боковин, чтобы армопояс не вышел криво.

Осмотрите форму конструкции на наличие щелей, это поможет предотвратить протечки бетона.

Небольшие трещины заделывают паклей или пенополиуретаном, шириной более 10 мм забивают накладной рейкой.

Опалубка армопояса крепится к кирпичной или пеноблочной стене с помощью метизов длиной 9–10 см. В боковине и стене сверлятся отверстия с шагом 70–100 см, в которые устанавливаются дюбеля, затем щиты плотно прижимаются к стене саморезами.

Установка на фундаментные блоки несколько сложнее.Ширина такого блока 600 мм, бетонного раствора потребуется гораздо больше, чем на стеновой армопояс. Делается такая конструкция из доски толщиной 35–40 мм. Это должно быть закреплено по-другому. Боковины стягиваются шпильками и гайками через просверленные в панелях отверстия.

На шпильки надеваются обрезные трубы длиной по ширине опалубки. Подойдет любая, главное, чтобы шпилька без проблем двигалась внутри.

Шпилька с трубой служит опорой и нижним креплением щитков.Верх скреплен стержнями. После застывания бетона опалубку снимают. Сначала снимаются верхняя, а затем нижняя обоймы, и демонтируются щитки. Шпильки аккуратно снимаются с труб. Затем трубы герметизируют раствором или запенивают монтажной пеной.

Если шпилек нет, их можно заменить. деревянные бруски, установленные внутрь опалубки и закрепленные к панелям саморезами. После демонтажа брусья остаются в бетоне.

Установка несъемной опалубки

Самый простой вариант для самостоятельного возведения армопояса. Использование готовых блоков позволяет быстро создать бетонную конструкцию.

Аппликация помогает избавиться от мостиков холода, которые непременно возникают в незащищенном железобетонном поясе.

Опалубочные блоки выпускаются разных размеров и форм, что способствует быстрому и простому монтажу армопояса необходимого размера…Для простоты на них устанавливаются пазогребневые замки, это еще больше упрощает работу.

Изготовление арматурного каркаса

Дальнейшее устройство армопояса заключается в укладке арматурного каркаса. Для армирования применяют стальные стержни сечением от 8 мм и более. Их скрепляют между собой проволокой и укладывают в форму в горизонтальном положении.

Через каждые 50 см стержни скрепляются кольцом из мягкой стальной проволоки.

Заливка бетона

Бетон можно подавать в опалубку из лотка миксера или непосредственно из бетононасоса.В последнем случае предлагается более качественная смесь с добавками, повышающими проницаемость. Но этот вариант дороже.

Можно сэкономить и сделать желоб, через который будет подаваться бетон самостоятельно. Или используйте звонок. Заливается цементный раствор, затем в нужном месте открывается сливное отверстие, и смесь уходит в опалубку. Он должен быть правильно выровнен.

Во время заливки из бетонной смеси необходимо удалять пузырьки воздуха — они ускоряют разрушение конструкции.

Обычно это делается с помощью глубинных вибраторов. Если установлена ​​несъемная опалубка, их использование нежелательно.

Смотреть видео:

Борта съемной опалубки снимают через пару дней, а настил — через три дня, чтобы бетон лучше схватился. Чистую и высушенную структуру можно использовать заново.

Поделись статьей с друзьями:

Похожие статьи

Армопояс для стен из шлакоблоков.Армирующий кирпичный пояс

Любое без исключения сооружение из любых блочных материалов будет постоянно подвергаться воздействию природных явлений – вздутию грунта, оседанию здания и прочим подвижкам грунта. Кроме того, усилившиеся ветры, а также дожди также могут повлиять на целостность всего здания. Именно для исключения различных движений здания по стенам и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство Армопояс

Армирующий пояс или, как его иногда называют сейсмопояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений . Кроме того, если правильно сделать армопояс, то позволяет равномерно распределять нагрузки с кровли или бетонных перекрытий над ней.

Внимание! Даже если полы в доме деревянные, нет необходимости делать армопояс.Тип перекрытия не определяет, делать армопояс или нет. В любом случае пояс должен закрывать все стенки.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс имеет два стандартных элемента – жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей, наверное, будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа того, как изготавливается армированный пояс, разобьем технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные указания по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что в верхней части стены должны быть установлены отрезки арматуры.Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается в местах пересечения стен и по всему периметру конструкции через 1-1,5 мета. Сегменты устанавливаются квадратом по четыре штуки, они будут задавать размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены.Для этого продольные прутья привязывают к вертикально установленным штырям вязальной проволокой. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать сегменты арматуры.

Аналогично задаются вертикальные сегменты. К ним позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться так же и с тем же шагом, что и горизонтальный.Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина армопояса 200 — 250 мм. Из этих размеров необходимо определить длину вертикальных отрезков. К вертикальным отрезкам снова крепятся стержни продольной арматуры, которые затем скрепляются поперечными отрезками. В целом все точно так же, как и с нижним уровнем продольных стержней.

Опалубка

На данном этапе можно поступить двумя способами: либо установить несъемную опалубку, либо сделать разборную опалубку из досок.Лучшим вариантом будет разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за ее верхним краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны он будет несъемным, а со второй будет сниматься по мере застывания залитого раствора. Если фасад отделан каким-то материалом или утеплен, то с лицевой стороны можно поставить несъемную опалубку из полистирола, которая впоследствии станет одним из элементов теплоизоляционного слоя.С внутренней стороны можно положить обычную доску или ОСБ, которые можно закрепить подручными метизами и крепежом. Чего не скажешь о работе с пенобетоном, который имеет свои.

Самым сложным моментом здесь будет соединение двух частей армопоясной опалубки. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого по верхнему краю опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть проволокой.Для крепления проволокой необходимо просверлить в досках отверстия и продеть проволоку, которая стянет две части конструкции. После застывания раствора просто откусите бокорезами эту проволоку и она останется внутри армопояса. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь все достаточно не сложно, за исключением подъема бетона внутри опалубки поверх стены.Но этот вопрос легко решается при заказе. Фирмы, предоставляющие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку заливаемого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже В15. Но если варить самостоятельно, то состав будет такой: одно ведро цемента и по два ведра щебня и песка … Бетонную смесь лучше приготовить погуще, потому что она не будет слишком сильно мять опалубку. Однако у такого решения есть свой нюанс – смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используется глубинный вибратор, но он не часто встречается в бытовом строительстве. Для уплотнения можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – контроль затвердевания бетона.Сразу после заливки бетонной смеси ее лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин в армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно снять (съемную). Кстати, советуем прочитать статью « «.

На этом, в общем-то, все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы сможете защитить основание своей крыши от поступающей влаги со стен.

– специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмопояс незаменим при возведении архитектурных сооружений. Конфигурация монолитного железобетонного пояса соответствует очертаниям дома.Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Армопояс заливают после укладки заключительного ряда шлакоблока, газоблока, пеноблока или другого строительного материала, имеющего недостаточную прочность. Закрепить балки для установки стропил к хрупким стройматериалам проблематично. Если вы правильно зальете армопояс, то обеспечите надежность крепления элементов пола.Пояс представляет собой фундамент, расположенный между этажами объекта, повышающий устойчивость возводимого строительного объекта. Он перераспределяет усилия, создаваемые элементами здания. Сейсмопояс повышает устойчивость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства двухэтажный дом, то заливают два одинаковых армопояса.Устройство первого выполняется, когда построение контуров нижнего этажа завершено. На него устанавливаются потолочные элементы. Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основой для крепления стропил.

Возможность строительства армированного пояса

В каких случаях требуется усиление конструкции, можно ли обойтись без него? Сейсмопояс заливают в следующих случаях:

  • недостаточно заглубленное основание;
  • расположен в непосредственной близости от оврагов и водоемов;
  • здание построено в гористой местности;
  • возможна усадка грунта под зданием;
  • Объект находится в сейсмоопасной зоне.

Для чего нужна опорная рама?

Ряд современных материалов, используемых в строительстве, отличаются комплексом преимуществ. Но из-за недостаточной жесткости они негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство армопояса. Это мероприятие является оправданной необходимостью для современных сооружений, в том числе и кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям.

Перекрытие крыши воздействует на здание двумя видами усилий:

  • Вертикально действующая нагрузка, передаваемая массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечный эффект стропильной фермы преобразуется в равномерно распределенный.
  • Растяжение, передаваемое на основание опорными стропилами. Крыша пытается раздвинуть здание. Этому противодействует ремень, армированный стальным стержнем.

Функциональное назначение

Армированный каркас выполняет ряд важных задач:

  • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
  • выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение местных или точечных усилий по опорной плоскости опорных поверхностей;
  • крепежная замкнутая линия, являющаяся основой для крепления кровли.

Вне зависимости от ваших планов по размещению мансарды, следующего этажа или крыши над первым этажом дома, помните, что необходимо позаботиться об усилении конструкции!

Щиты для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытие кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладка завершающего ряда осуществляется специальными блоками П-образной конфигурации. Эта цепь представляет собой опалубку для заливки бетоном. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируют путем установки кирпича в половину толщины, а внутренний — из досок.

результаты Проголосовать

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

При построении каркаса обратите внимание на его сплошность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: скамейки или коньковые стойки, опирающиеся на другие стены здания, не являющиеся капитальными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края водяным уровнем.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно закупить все необходимое. Этапы установки включают:

  • Подготовка к установке. прочный? Какие материалы необходимы? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для армопояса. Аккуратно отогните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам здания.

    Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов из бруса или досок должны соответствовать толщине стены. Фиксация формы к доскам осуществляется с помощью гвоздей. Опалубка для армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
  • Герметизация швов. Торцевые щели заделываем густым раствором, который не должен стекать наружу, а оставаться внутри по периметру. Вы также можете добавить пенополиуретан или ленту, чтобы заделать трещины.

    • Особенности армирования

    Для установки арматурного каркаса потребуются гофростержни диаметром более 12 мм, которые укладываются по периметру здания. При укладке арматуры ее монтаж необходимо производить с двух сторон: один ряд к внутренней стороне стены здания, а другой — к внешней. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это относится ко всем металлическим деталям и соединениям.Выступающие уголки ремня следует загнуть по всему периметру.

    После армирования конструкция будет опоясана двумя сплошными стальными кольцами. Перегородки здания, не воспринимающие силовую нагрузку этажа, армируются традиционным способом. Поверх арматуры обязательно установите проволочную сетку диаметром 8 мм с ячейками квадратной или прямоугольной формы. Крепим сетку к арматуре с помощью вязальной проволоки. При креплении по периметру сетки не допускаются зазоры.Убедитесь, что минимальный вертикальный размер армированного контура составляет 20 сантиметров. Несущие элементы каркаса расположены внахлест. Это обеспечит монолитность пояса после бетонирования.

    Заливка бетоном. В целом этот этап не вызывает затруднений.

    Подготовка бетона

    Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси. Для этого используют речной песок, крупные гравийные фракции, а также небольшое количество щебня.Для традиционно используемого цемента марки 400 одну часть цемента смешивают с четырьмя частями смеси песка и гравия. Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

    Заливка бетонным раствором

    Требуемая прочность может быть обеспечена при соблюдении следующих рекомендаций:

    • опалубка для армопояса бетонируется по технологии в один прием;
    • выполнять работу непрерывно;
    • раствор желательно наносить бетононасосом прямо в деревянную форму;
    • залить бетоном, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон марки не ниже М 200;
    • воздушные полости, отрицательно влияющие на прочность, недопустимы.Для устранения используйте специальные вибраторы;
    • применение пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает срок твердения бетона;
    • в течение 3 недель бетонная масса должна выстояться;
    • в жаркий период обильно смачивать водой поверхности для предотвращения трещин и прочности затвердевшего раствора.

    Заключительные операции

    Каркас опалубки следует демонтировать через неделю после отстоя бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или монтажу кровли. Перед монтажом кровли или монтажом плит перекрытия обязательно используйте рулонные гидроизоляционные материалы. В местах крепления кровельной системы при необходимости делаются отверстия для анкеров.

    Экономить на стройматериалах нецелесообразно. Если армированный пояс заливается с учетом технологических требований, то долговечность здания и прочность конструкции гарантированы.Армопояс под крышу, следуя этим рекомендациям, сделать несложно! Вы можете сделать это сами!

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса производится в фундамент, под плиты перекрытия и под мауэрлат (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
  3. Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
  4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
  • стен построены из кирпича;
  • строится одноэтажный дом, который перекрыт деревянными балками, а не железобетонными панелями.

Если на участке присутствуют слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен.Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то обязательно нужен армопояс.Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такой раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для ленточных фундаментов из бутобетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон – материал экономичный, но неустойчивый к подвижкам грунта, поэтому нуждается в армировании. Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции для сплошной фундаментной плиты, которая заливается под постройки на слабых грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, которые опираются на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Под монолитное железобетонное перекрытие заливать нельзя, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянный пол заливают. Однако в данном случае армирование требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Монтаж опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основной бетонной «ленты».Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армированный пояс первого уровня изготавливается для всех несущих стен здания, а не только для наружных. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их хомутами диаметром 6-8 мм.

Если основной фундамент есть, то проблем с установкой опалубки под армопояс нет. Для этого в нем нужно оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Систему крепления можно упростить, используя резьбовые стержни.Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы без деревянных опор и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетоном.

Эта система также подходит для опалубки, для которой требуется армопояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытий

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем. Если решено использовать для отделки только штукатурку, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетон, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать блоки-перегородки толщиной 10 см.

При меньшей толщине стенки можно вырезать полость под армопояс в стандартном кладочном блоке своими руками или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции между металлом и наружной поверхностью пояса со всех сторон оставалось не менее 3-4 см защитного слоя бетона.

Время считывания ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блок-хауса. Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, то можете пригласить для этих целей специалистов, но тем, кто более-менее ориентируется в строительном деле, вполне по силам наполнить армопояс, следуя пошаговой инструкции.

Как сделать армопояс для газобетона?

Для этого необходимо купить дополнительные блоки толщиной 10 см. Блоки укладывают снаружи дома с помощью клея, затем устраивают тепловой контур из экструдированного пенополистирола или минеральной ваты. Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, внутри которого закладывается арматура для армопояса, от 8 до 12 диаметров.

Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два прутка сверху и снизу. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе – создается так называемый защитный слой бетона, с зазором в 3 см вверху и внизу.

После этого заливается бетон, тщательно выравнивается и получается готовый армопояс для плит перекрытия.Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если внимательно присмотреться, то по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не съезжала в стороны. Длина шпилек зависит от толщины плиты. Как правило, берутся метровые элементы и разрезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров.Наверное, многим знакома картина, когда заливают бетон из рукава – специального бетононасоса, доставляющего материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто разлететься. Поэтому часто приходится использовать ручной труд, как бы он ни был тяжел.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку.Если он не предполагается слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размеры армопояса и удешевить его изготовление, при этом не потеряв качество всей конструкции, что очень важно.

Когда дело доходит до затенения, есть еще один важный совет. Этот процесс должен быть выполнен один раз, а не в несколько проходов.Если такой возможности нет, то рекомендуется предварительно установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимают, швы тщательно увлажняют и только после этого можно заливать новую порцию бетона.

По окончании монтажа необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут кусок арматуры и пробивают им бетон. Если работы проводятся летом, при высоких температурах, то армопояс под мауэрлат рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Армопоясом

называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних/внутренних факторов. Внешние воздействия включают ветер, наклонную/холмистую местность, плавучий грунт и сейсмическую активность земли. В перечень внутренних факторов входят все бытовые строительные устройства, используемые при внутренней отделке дома. Если сделать армопояс неправильно, то из-за этих явлений стены просто растрескаются, а что еще хуже, разойдутся.Ввиду этого очень важно знать, как сделать армопояс. О видах, назначении и способе установки армопояса пойдет речь в этой статье.

Есть 4 вида бронепоясов:

  • Ростверк;
  • подвал;
  • межэтажный;
  • под мауэрлат.

Перед началом работы следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для вязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Лом/ломик.

Для того, чтобы все проделанные Вами работы были выполнены качественно, предлагаем Вам ознакомиться с технологией изготовления армирующей сетки/каркаса и опалубки.

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армопояс/каркас.Соединение стержней арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это связано с тем, что при сварке место возле производимого шва перегревается, что приводит к ослаблению прочности арматуры. А вот сварные швы незаменимы при изготовлении сетки. Свариваются середина и концы рамы, соединяются остальные соединительные узлы.

Стержни скрепляются между собой для фиксации арматуры в необходимом положении при заливке бетона.Для этих целей используется тонкая проволока; прочность сетки/каркаса от этого не зависит.

Для изготовления армопояса используются только стержни ребристые. Бетон цепляется за ребра, что способствует увеличению несущей способности конструкции. Такой ремень может работать на растяжение.

Для изготовления каркаса возьмите 2 стержня толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам хватит стержней толщиной 10 мм.В центре и по краям следует приварить поперечную арматуру. Остальные стержни как раз подходят. Сделав две сетки, повесьте их так, чтобы остался зазор. Сварите их по краям и по центру. Это создаст каркас. Для изготовления ремня нет необходимости сваривать каркасы. Их укладывают с нахлестом 0,2–0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов через них необходимо пропустить анкер, на них с помощью электросварки смонтировать заглушки.Цель этих действий – закрепить опалубку таким образом, чтобы она не выдавливалась под тяжестью бетона.

Для крепления опалубки при заливке межэтажного армопояса часто используют более простой способ. В нижней части щита закрепить винт диаметром 6 мм и длиной 10 см. Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щитке должно быть чуть больше 6 мм в диаметре.Это необходимо для того, чтобы легко установить грибок.

Верхняя часть опалубки также крепится с помощью быстрого монтажа. Но в этом случае следует вкручивать саморез, а не шуруп. Итак, пробиваем отверстие в облицовочном кирпиче. Затем забейте в нее арматуру. Если кирпич полнотелый, то ситуация проще – достаточно вбить гвоздь/армирование в вертикальный шов. Стяните саморез и фурнитуру вязальной проволокой. Расстояние между элементами крепления 1–1.2 м. Такое крепление способно выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью лома/гвоздодёра. В теплое время года бетон схватывается за сутки. В этом случае опалубку можно демонтировать на следующий день. В холодное время года эту процедуру проводят через несколько дней.

Изначально следует определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод.Затем следует выкопать траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные затраты.

После спецтехники дно и стенки траншеи должны быть выровнены до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна быть 50–100 мм. При необходимости засыпки песка более 100 мм его необходимо смешать со щебнем.Это действие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно – залить бетоном.

После заполнения песчаной подушки ее необходимо утрамбовать. Чтобы быстрее выполнить работу, полейте песок водой.

Затем следует уложить арматуру. При строительстве в нормальных условиях следует применять арматуру из 4–5 жил, диаметр каждого стержня должен быть 10–12 мм. Важно, чтобы при заливке ростверка фундамента арматура не касалась основания.Он должен быть залит бетоном. Таким образом, металл будет защищен от коррозии. Для этого армирующую сетку следует поднять над песчаной подушкой, подложив под нее половинки кирпича.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует делать более прочным. Для этого вместо армирующей сетки используйте арматурный каркас. Он представляет себе 2 сети, состоящие из 4 жил диаметром 12 мм.Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется гранитный шлак. Его преимущество перед песком в том, что со временем гранулированный шлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон марки М200. Чтобы высота заливки соответствовала заданному значению, в траншею устанавливают маяк – металлический колышек, равный высоте ростверка по длине.Это поможет вам.

Перед возведением стен цокольный армопояс следует залить на фундамент. Его необходимо заливать по периметру здания по наружным стенам, но нельзя этого делать по внутренним несущим стенам. Армопояс цоколя служит дополнительным усилением конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса 20–40 см, используется бетон М200 и выше.Толщина двухжильных арматурных стержней составляет 10–12 мм. Арматура укладывается в один слой.

Если вам необходимо усилить цокольный пояс, то используйте более толстую арматуру или установите больше стержней. Другой вариант – укладка армирующей сетки в 2 слоя.

Толщина цоколя и наружной стены одинакова. Он колеблется от 510 до 610 мм. При заливке цокольного армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой.Для этого необходимо сделать кладку в полкирпича с обеих сторон стены. Образовавшуюся пустоту можно заполнить бетоном, предварительно заложив в нее арматуру.

При отсутствии ростверка делать армопояс подвала бесполезно. Некоторые умельцы, решив сэкономить на ростверке, армируют цокольный пояс арматурой большего диаметра, что якобы улучшает несущую способность дома. На самом деле такое решение необоснованно.

Ростверк – это основа дома, а цокольный пояс – это дополнение или усиление несущей способности армопояса для фундамента.Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и ​​при высоком уровне грунтовых вод.

Между стеной и плитами перекрытия также нужно сделать армопояс. Его заливают по наружным стенам высотой от 0,2 до 0,4 м. Межэтажный армопояс экономит на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределяться равномерно.

Если на стены установить армопояс из материала, не воспринимающего нагрузку материала, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках .

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10–12 мм в 2 сердечника. Если толщина стен колеблется в пределах 510–610 мм, то в качестве опалубки, а также для цокольного пояса можно использовать двухстороннюю кирпичную кладку.Но при этом и для внутренней кладки, и для внешней фасадной следует использовать закладной кирпич. В этом случае армопояс будет иметь ширину 260 мм. При меньшей толщине стены закладной кирпич следует укладывать на ребро или вместо него использовать деревянную опалубку, а снаружи, так же, как и в предыдущем случае, укладывать облицовочный кирпич.

Заливать армопояс под мауэрлат можно только после затвердевания клея/раствора для кладки.Технология, по которой укладывается армопояс на газобетон, отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон готовят по следующей формуле: на 1 часть цемента 2,8 части песка и 4,8 части щебня. Таким образом, вы получаете бетон марки М400.

После заливки устранить оставшиеся пузырьки воздуха в массе. Для выполнения этих задач используйте строительный вибратор или проткните навоз стержнем.

При монолитном устройстве армопояса следует соблюдать правила крепления мауэрлата. При монтаже каркаса из арматуры с него следует снять вертикальные отрезки на высоту, указанную в проекте. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В стержне необходимо сделать сквозные отверстия, равные диаметру арматуры, а на его концах нарезать резьбу.Таким образом, вы получите надежное крепление, которое обеспечит вам возможность качественно выполнить монтаж кровли любой конфигурации.

Газобетон – альтернатива кирпичу, обладающая высокими теплоизоляционными качествами при невысокой стоимости. Газобетонные блоки по прочности уступают кирпичу. Если при устройстве армопояса на кирпичных стенах заливку бетоном не требуется, так как арматура закладывается в процессе кладки, то с газобетоном дела обстоят иначе.Как сделать армопояс на деревянной опалубке уже было сказано выше, поэтому в данном подразделе мы рассмотрим, как сделать армопояс из П-образных газобетонных блоков D500. Хотя стоит сразу отметить, что эта технология более затратная.

В данном случае все предельно просто. Установите блоки на стену обычным способом. Затем проводят армирование их центральной части, после чего заливают бетоном. Таким образом, стены вашего дома будут более прочными и надежными.

Если у вас остались вопросы по теме, то задайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться с нашим специалистом по поводу наполнения армопояса.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
