Как сделать армопояс — виды поясов и способы их заливки (+схемы)

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Содержание

Виды
Инструменты и материалы
Изготовление арматурной сетки/каркаса
Опалубка
Ростверк
Цокольный армопояс
Межэтажный
Под мауэрлат
Крепление мауэрлата
Армопояс для газобетона
Видео

Виды

Существует 4 вида армопояса:

ростверк;
цокольный;
межэтажный;
под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

Арматура.
Цемент.
Песок.
Щебень.
Проволока для перевязки арматуры.
Доски.
Саморезы.
Кирпич.
Лопата.
Бетономешалка.
Фомка/ломик.
Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

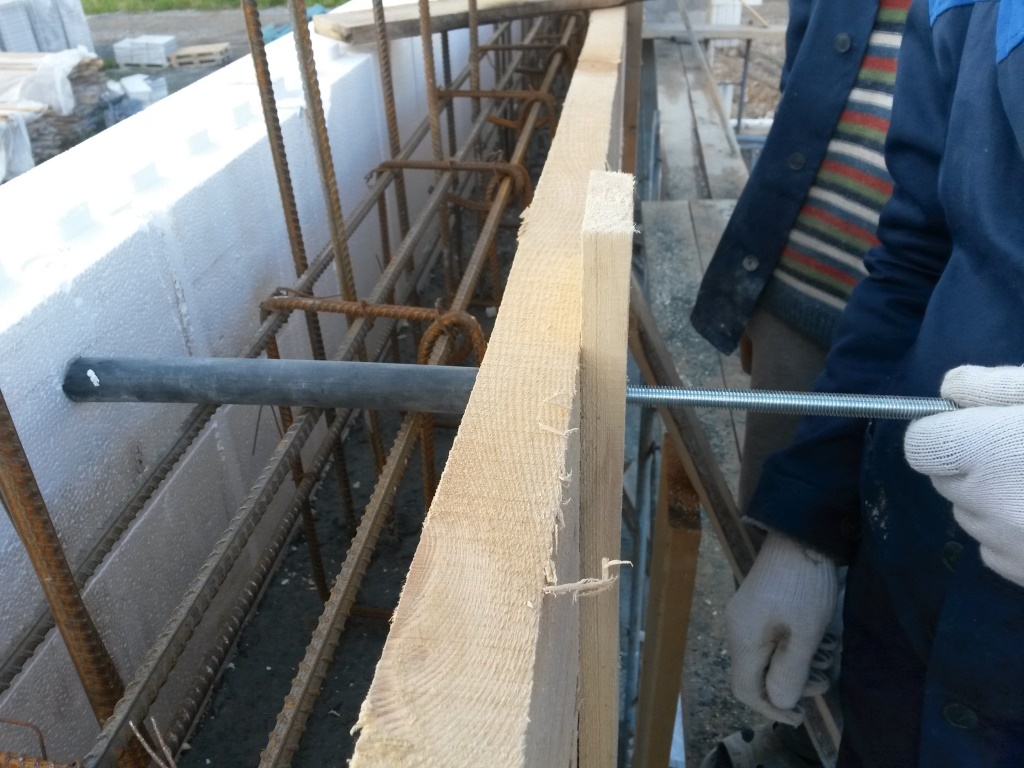

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

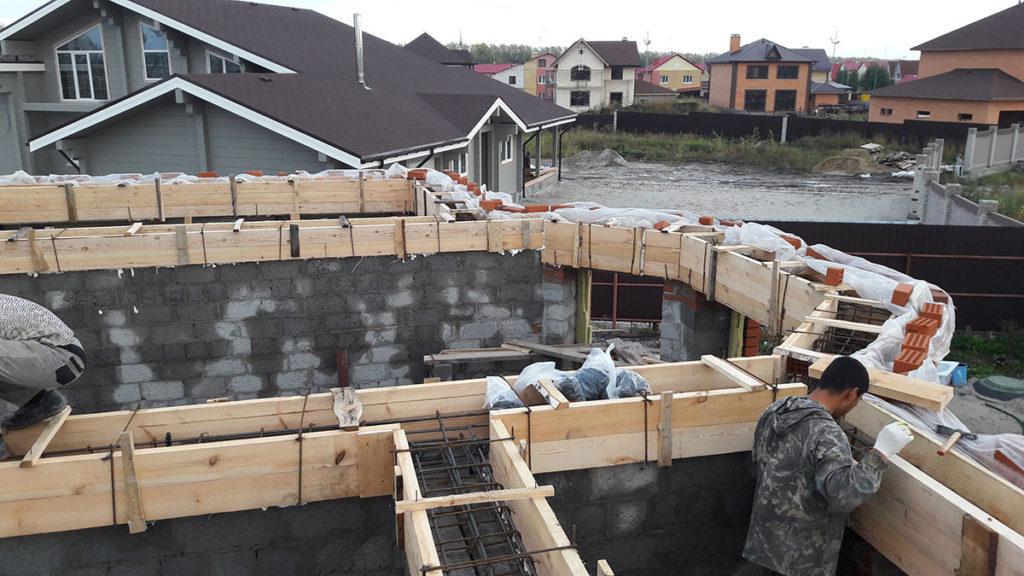

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Армопояс для газобетона

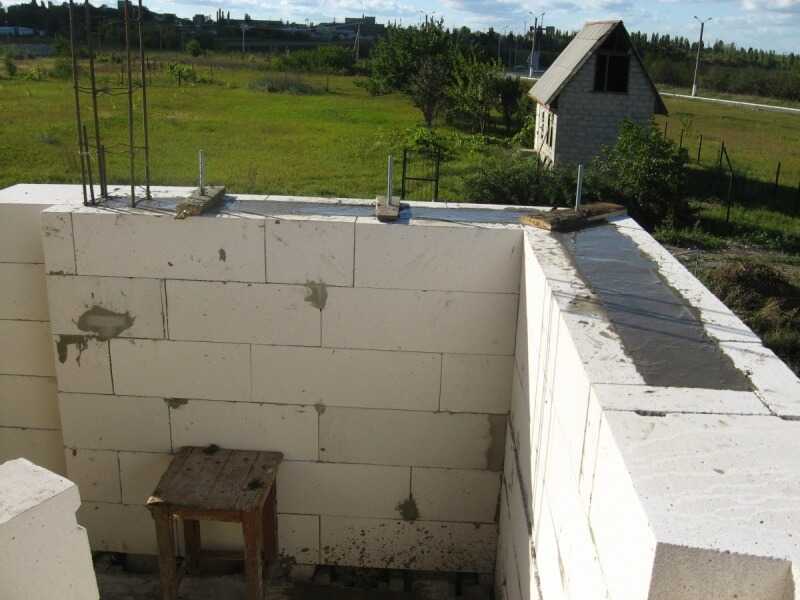

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

Помогла ли вам статья?

Как залить армопояс своими руками

Армопояс – это конструкция, которая в точности повторяет контур стен помещения. Его цель – создание правильного распределения нагрузки, а также укрепление всего строения. Сейчас мы рассмотрим, как осуществляется заливка армопояса на примере стен из шлакоблоков, а также пеноблоков.

Когда стены возведены, и вы подошли к этапу заливки бетона в армопояс, то первым этапом работы станет подготовка. Лучше всего заливать бетон по всему периметру за один раз. Следовательно, необходимо подготовить арматуру, для создания металлического каркаса. Для этого вам понадобится проволока для перевязки арматуры. Чтобы весь каркас был одинаково ровным, можно использовать шаблон. На иллюстрации вы можете увидеть пример простого вязания арматуры по шаблону, изготовленному из OSB, где 4 прута связаны между собой стальной проволокой.

Поле того как вы свяжите арматуру для армопояса, ее необходимо уложить на стену по всему периметру.

Концы и углы каркаса необходимо также скрепить проволокой. Чтобы упростить процесс затягивания проволоки при вязании арматуры, можно использовать шуруповерт с насадкой в виде петли. Это не только ускорит, но и упростит затягивание швов, так как делать это вручную пассатижами намного сложнее.

Кроме того, шуруповертом вы сможете затянуть проволоку значительно крепче. В данном случае ширина опалубки составляет 20 см по толщине пеноблоков и шлакоблоков, а высота 15 см. Следовательно, высота связанной арматуры не должна превышать 13 см. Чтобы по всему периметру залитый бетон имел один уровень, можно по углам закрепить арматуру, и к ней привязать нитку, по гидроуровню.

Кроме того, на этом этапе важно подготовить дверные и оконные проемы. Как вы можете заметить на иллюстрации, в дверном проеме использовалась прокрашенная доска толщиной 50 мм, а в оконном проеме был подставлен пеноблок, с подстеленной в верхней части клеенкой.

После того как вся связанная арматура уложена на стену, можно приступить к монтажу опалубки. Традиционно опалубка изготавливается из деревянных досок. На иллюстрации показан более быстрый и простой метод крепления опалубки из OSB листов. Так как высота армопояса 15 см, то листы OSB нарезались шириной 25 см. С одного края к OSB крепится при помощи саморезов деревянная планка толщиной 2,5 – 3 см.

Также листы можно оббить клеенкой с одной стороны, где будет заливаться бетон.

Это можно сделать строительным степлером. Благодаря клеенке демонтаж опалубки будет осуществляться проще, а также вы сможете сохранить материал в хорошем состоянии, и использовать его в других строительных целях. После того как вы заготовите достаточное количество листов OSB, можно приступить к их креплению к стене. В тех местах где, стены возведены из пеноблоков, нижнюю часть листов можно крепить на саморезы, так как они прекрасно закручиваются в них. Но в этом случае используйте саморезы подлинее. При установке опалубки к стене из шлакоблока, вам понадобятся металлические шпильки. На одну полосу OSB вы можете установить 4 шпильки, скрепив их гайками. В верхней части также при помощи саморезов необходимо скрепить опалубку деревянной доской.

Когда вся опалубка будет собрана, можно приступать к заливке бетона. При изготовлении бетона используется цемент, песок, и щебень. Каждый строитель использует разные пропорции бетона. Если брать во внимание технологию изготовления – то необходимо использовать 1 долю цемента, 4,8 доли щебня, а также 2,8 доли песка. Раствор должен быть жидковатым. В примере, который показан на иллюстрации, в заливке армопояса также использовались камни, так как заказчик решил сэкономить, и заодно избавится от горы отходов строительного мусора, среди которого было много старого бетона. Эти камни просто укладывались внутрь опалубки.

Бетон замешивался в бетономешалке, и подносился в ведрах. Для этой работы важно иметь помощников, так как самостоятельно замешивать, подносить и заливать бетон не только долго, но и физически непросто. Поэтому в идеале желательно выполнять данную работу вдвоем или втроем. Также вам потребуются леса, чтобы удобно работать на высоте. Начать заливать бетон, можно с угла, и затем постепенно двигаться в двух направлениях. При заливке бетона важно хорошо его утрамбовывать мастерком, чтобы заполнить все пустоты. Так как изначально была натянута нитка по уровню, то важно следить за тем, чтобы бетон не был выше уровня этой нитки. В некоторых местах можно также использовать строительный уровень.

После того как вы зальете бетон по всему периметру, необходимо подождать несколько дней прежде чем демонтировать опалубку. Сразу после того как вы зальете бетон, его можно накрыть клеенкой, на тот случай, если пойдет дождь. Однако уже после 5 – 6 часов ее можно снять, так как бетон уже застынет. При демонтаже вам потребуется шуруповерт и гаечный ключ.
