Закладка коммуникаций при устройстве фундамента: 10 ОШИБОК ПРИ ПРОКЛАДКЕ ТРУБ КОММУНИКАЦИЙ ЧЕРЕЗ ФУНДАМЕНТ

Прокладка коммуникаций в фундаменте

Перед постройкой фундамента здания, нужно предусмотреть входы для водопровода и канализации. Так как эти системы проходят под землёй, то лучше всего продумать системы жизнеобеспечения в доме ещё на этапе планировки, иначе, проделывать дыры в готовом бетонном основании и полу будет не просто.

Что касается газопровода, то он обычно проходит на метр выше земли, поэтому о нём беспокоиться при строительстве фундамента не нужно. То же самое касается и электропроводов. Будет лучше, если провести их по воздуху, а не под землёй.

Технические требования, которые нужно соблюсти

Существуют нормативы, которые определяют, как должны проходить работы по прокладке инженерных систем. Они называются СП31 – описывает нормативы, которые нужно выполнять при прокладке водоснабжения, и СП32, в котором описывается канализационная система.

СП31

Этот норматив чётко определяет, когда необходимо прокладывать коммуникации. Не рекомендуется сверлить гильзу в фундаменте, когда основание дома уже набрало прочность. Можно повредить структуру и нарушить конструкцию здания.

Также, нужно учитывать следующие факторы:

  1. Минимальный размер для гильзы – это 5 см. Если размеры трубы будут меньшего диаметра, то вода будет поступать под очень большим давлением.
  2. Необходимо использовать компенсаторы. Они необходимы для того чтобы компенсировать перепады высот в разное время года.
  3. Проводить трубы нужно выше уровня промерзания грунта. Минимальная высота для этого – 0.5 метров. Однако размещать водопровод ниже этого уровня всё-таки можно, если использовать теплоизоляторы и специальные подогревающие элементы.
  4. Само отверстие должно быть немного больше диаметра водопровода. Минимальный размер отверстия должен на 2 тысячных см превышать размер трубы, по которой подаётся вода. Не забудьте произвести герметизацию этого отверстия.

Стоит отметить, что трубы должны быть только горизонтальными, либо вертикальными. Например, в основание дома водопровод должен заходить горизонтально, а проходить через пол только вертикально. Диагональное расположение коммуникаций лучше не допускать.

СП32

Строительство канализационной трубы практический ничем не отличается от строительства водопровода. Однако различия всё же есть. При прокладке канализационных систем, важно учитывать следующие особенности этой процедуры:

  1. Максимальный размер сечения составляет 20 см. Большие размеры дадут слабое давление, в результате чего канализация будет засоряться.
  2. Так как канализация предполагает вывод отходов из помещения, стоит попробовать расположить систему под небольшим углом. Хватит 5-7 градусов для обеспечения нормального самостёка.
  3. Также нормативы СП32 подразумевают утепление труб, если они располагаются в зоне промерзания. Стоит отметить, что коммуникации выходят из помещения, а значит имеют более высокую температуру, чем вода в том же водопроводе. Поэтому можно сэкономить на утеплителе.

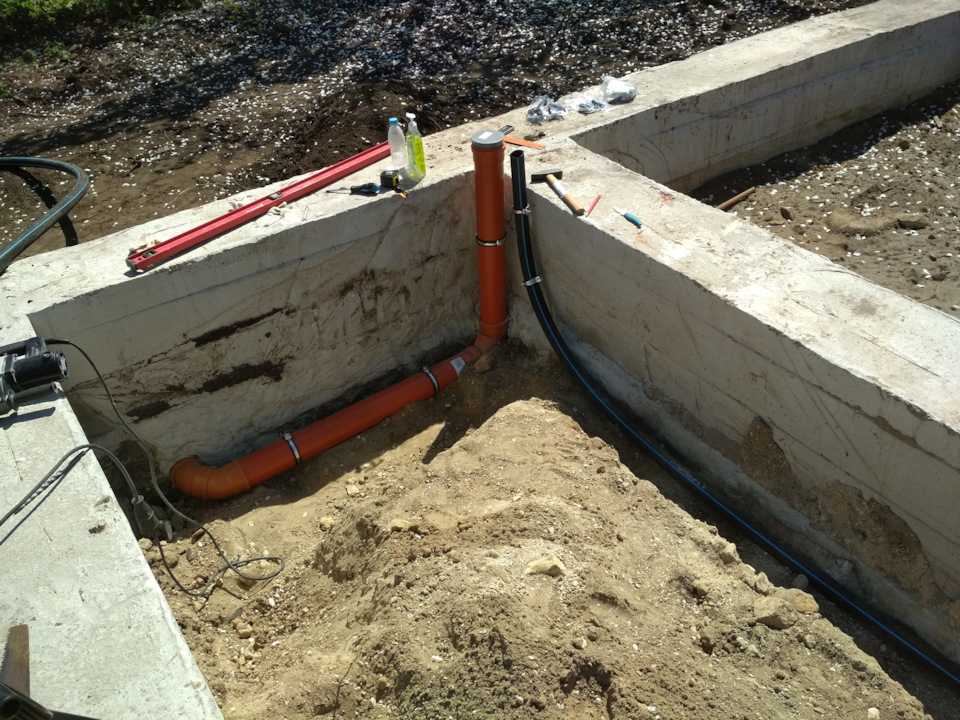

Прокладка коммуникаций в ленточном фундаменте

Ленточный фундамент – это одно из самых распространенных оснований. Поэтому рассмотрит монтаж систем жизнеобеспечения в доме на его примере.

Для того чтобы проложить водопроводные трубы, нужно, для начала, определить самое короткое расстояние между входом коммуникаций в дом и приборами, которые используют воду. Также, если грунтовые воды находятся близко к поверхности, то стоит сделать слой гидроизолятора. Затем в оставленные отверстия устанавливаются гильзы для водопровода и канализации. Через них проводят трубы к нужному месту.

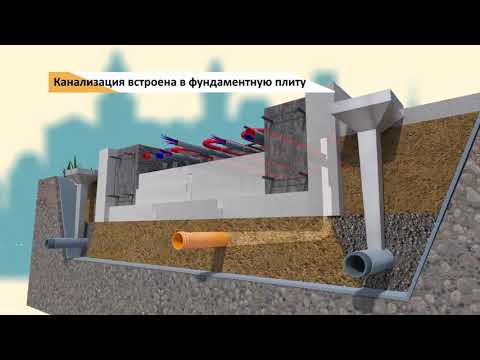

Точно также коммуникации прокладываются в других типах оснований. Исключение составляет только фундамент, сделанный из монолитной плиты. Прокладка труб в нём – очень сложное дело, которое без специальных навыков и техники не сделать.

Внутренние коммуникации. Прокладка в фундаменте

Фундамент с коммуникациями

Современный благоустроенный частный дом обязательно подключен к инженерным коммуникациям.

Коммуникации могут быть как централизованные, так и автономные, в любом случае способ подключения к ним нужно предусмотреть на стадии проектирования дома.

Подключение к электричеству чаще всего происходит от ближайшего столба линии электропередач с помощью кабеля проложенному по воздуху, и к фундаменту отношения не имеет.

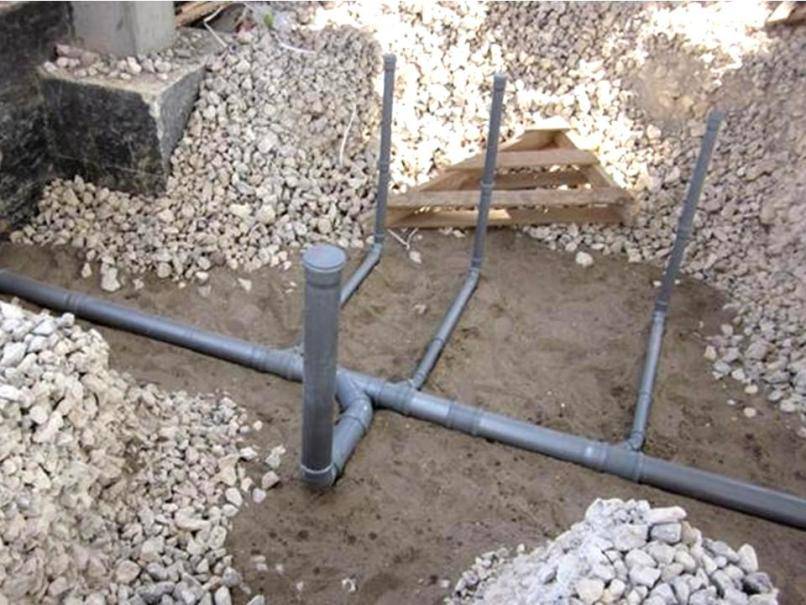

А вот прокладка труб канализации и водопровода идет под землёй, и способах и особенности их прокладки разные при разных типах фундамента.

Независимо от того какой фундамент вы планируете строить, прежде всего, задумайтесь о защите проходящих под ним труб от промерзания.

Вариантов, собственно, три:

  • прокладка трубопровода от колодца до ввода в фундамент ниже линии промерзания почвы, а под отапливаемой постройкой грунт не промерзает и тут трубы уже обойдутся без защиты
  • теплоизолировать трубы подходящими материалами
  • обеспечить обогрев труб посредством применения греющих электрических кабелей

Для этих целей используются защитные гильзы из труб большего диаметра.

Основное предназначение гильзы в защите трубопровода от механических повреждений.

Также она даёт возможность легкой замены части трубопровода без потребности раскапывать его по всей протяженности.

Защитные гильзы применяются не только для прокладки коммуникаций через фундамент, но и при укладке трубопровода под землей, и внутри дома в стенах и перекрытиях.

В зависимости от того где применяются гильзы, они могут быть разных размеров и выполняться из различных материалов.

Гильзу устанавливают в опалубку до начала заливки фундамента, и надёжно фиксируют, чтобы при заливе бетона она не сместилась.

Диаметр гильзы должен быть приблизительно на пять сантиметров больше, чем у прокладываемой трубы, чтобы оставался зазор между стенкой гильзы и протянутой по ней трубой.

Если такой зазор не оставлять, при осадке фундамента труба попросту сломается.

Под водопроводные трубы диаметром до пяти сантиметров белите гильзу диаметром одиннадцать сантиметров.

Для канализации с диаметром одиннадцать гильза должна быть не менее двадцати сантиметров в объеме.

Чтобы в процессе обратной засыпки котлована грунт не попал в зазор между гильзой и трубой, запеньте его по краям монтажной пеной и гидроизолируйте, чтобы уберечь пену от разрушения, а гильзу от просачивания внутрь влаги из грунта.

Требования по прокладке труб водоснабжения:

  • минимальный объем труб водогона пять сантиметров
  • для компенсации сезонного пучения грунта нужно использовать специальные компенсаторы
  • глубина закладки труб водопровода должна быть на полметра ниже линии промерзания грунта
  • или должны быть использованы греющие электрические кабеля или утепление из полистирола
  • обязательно необходимо учитывать нагрузку на почву от проезда транспорта если фрагмент трубопровода прокладывается под проезжей частью
  • вводное отверстие под трубы в несущих стенах и фундаменте должно быть минимум на два миллиметра шире диаметра самой трубы, герметичность должна обеспечиваться при высоком уровне грунтовых вод сальниками, а при сухом грунте эластичными изолирующими материалами

Требования по прокладке канализационных труб:

  • прокладка канализации должна быть осуществлена на глубине не менее семидесяти сантиметров от отмостки постройки
  • обязательно следует учитывать нагрузку на грунт от проезда транспорта
  • если закладка труб канализации проходит выше точки промерзания, они обязательно должны быть утеплены либо коробом из полистирольной плиты либо электрическими греющими кабелями
  • вывод канализации должен быть удален от вывода водопровода на полтора — пять метров при диаметре канализационных труб до двадцати сантиметров, и по нарастающей — чем больше диаметр тем больше удаление
  • для обеспечения самотека в системе уклон гильзы должен составлять приблизительно пять — восемь градусов, в зависимости от протяженности трубопровода

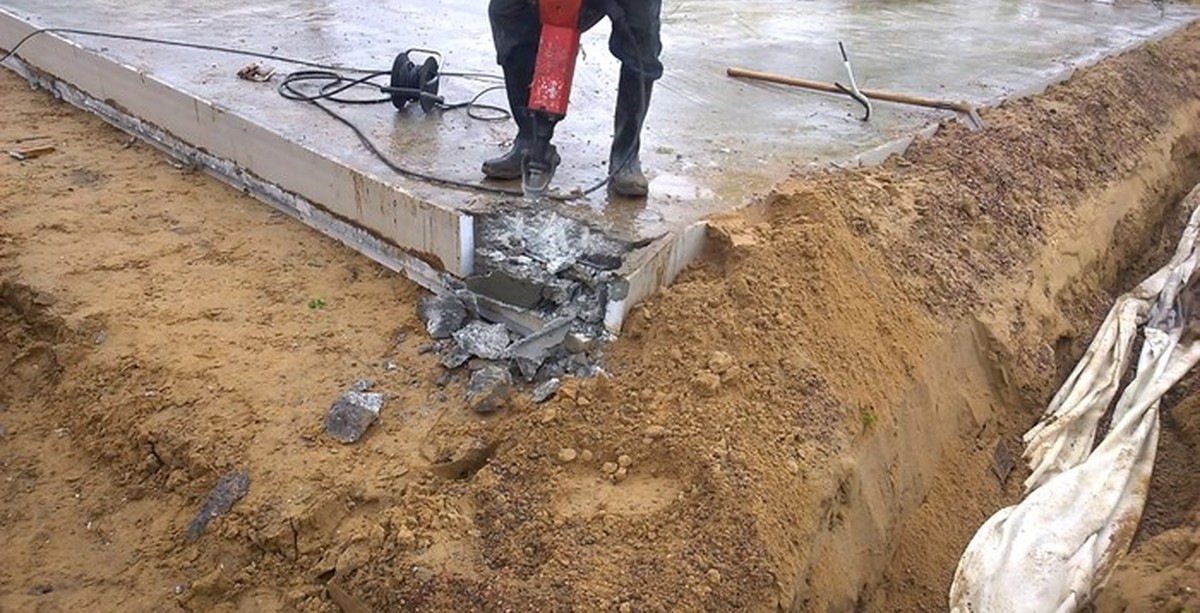

Чаще всего для этих целей используют перфораторы или станки алмазного бурения. Таким оборудованием можно за день пробить необходимое для стандартного дома количество отверстий для узлов ввода.

Очень хорошо бы иметь план расположения армирующих элементов, дабы избежать без крайней необходимости их разрушения.

Ведь каждый разрезанный участок арматуры уменьшает сопротивление фундамента сезонному пучению грунта. И в целом снижает прочность фундамента и устойчивость постройки.

Использование перфоратора

Для пробивки с помощью перфоратора технологических отверстий в бетоне используют либо специальною коронку, либо бур.

Также различаются и режимы работы:

  • работая коронкой применяйте режим «сверление»
  • используя бур работайте на «ударном сверлении»

По возможности избегайте «долбящих» режимов с использованием насадок в виде пик или лопаток, такая пробивка часто ведет к образованию микротрещин в бетоне.

Предпочтение отдавайте использованию алмазных трубчатых коронок. Они одинаково легко прорезают и бетон, и арматурные вкрапления.

Твердосплавные коронки нормально справятся лишь с несквозными отверстиями (например, для розеток), так как при контакте с арматурой легко получают механические повреждения в виде сколотых или сломанных зубцов.

В отличие от коронок, бур для пробивки технологических отверстий любого диаметра вполне можно использовать обычный твердосплавный.

Использование станка алмазного бурения

По конструкции такие установки бывают двух видов.

Первый состоит из:

  • дрели
  • штатива
  • трубок для воздушного или водяного охлаждения
  • компрессора или насоса к трубкам соответственно виду охлаждения

Второй включает в себя:

  • станину или опорную плиту
  • штангу
  • фиксационный суппорт
  • электропривод
  • шестерня и ворот

Удобнее всего работать станками с распорными стойками.

Комплектация таких у разных производителей несколько отличается, но обязательно включает в себя четыре основных элемента:

  • суппорт с шестерней, к которому и крепиться электропривод
  • зубчатая рейка на балке в комплекте со складным передвижным хомутом
  • станина в виде опорной площадки
  • телескопическая штанга

Если вы решили выполнять работы по бурению технологических отверстий с помощью алмазного бура своими руками, отдайте предпочтение аренде профессионального оборудования.

Это и значительно упростит и ускорит процесс. И, что не маловажно, обеспечит вам безопасность в процессе работы. Так как станок алмазного бурения мощный и очень травмоопасный инструмент.
