Захват для газобетонного блока своими руками

В индивидуальном строительстве все чаще используется не традиционный кирпич или бетонные плиты, а блоки из легкого бетона. Преимущества этих строительных изделий очевидны и известны всем, но не все знают, как облегчить процесс строительства механизацией транспортировки и подачи больших по размерам блоков к месту укладки, которое не всегда бывает на высоте человеческого роста. Одно из таких приспособлений — захват для газобетона, который можно купить или сделать самому без особых сложностей.

Принципы работы и разновидности устройств

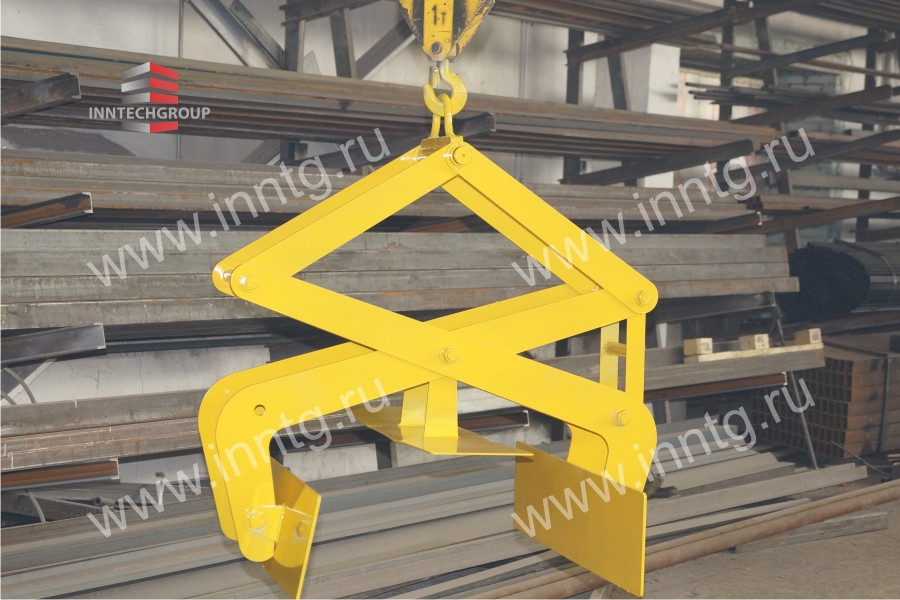

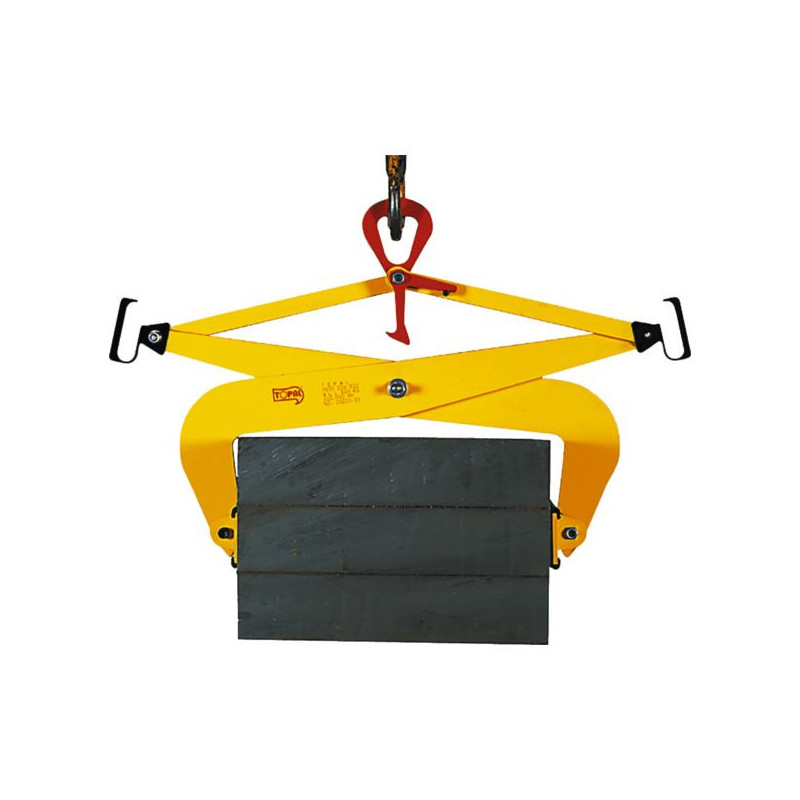

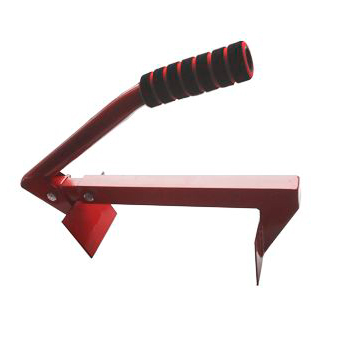

Принцип работы такого приспособления для газоблока следующий: при сближении верхних торцов двух перекрещенных металлических рычагов нижние концы обжимают блок, тем самым давая возможность передвигать его на некотором расстоянии от себя, поднимать на высоту длины рычагов, и даже перемещать сразу несколько блоков, обжимая их по высоте и ширине – все зависит от размеров рычажного устройства. Рычаги соединяются на перекрестье болтовым соединением, и длина воздействующих и рабочих рычагов зависит от условий применения.

Используя захват для газоблоков, можно быстро и удобно не только создавать подготовленное рабочее место, но и производить кладку на клеевой или цементный раствор. Промышленные приспособления имеют антикоррозийную полимерную защиту, но и самодельный захват для блоков будет служить настолько долго, насколько это будет нужно, в силу простоты и надежности конструкции.

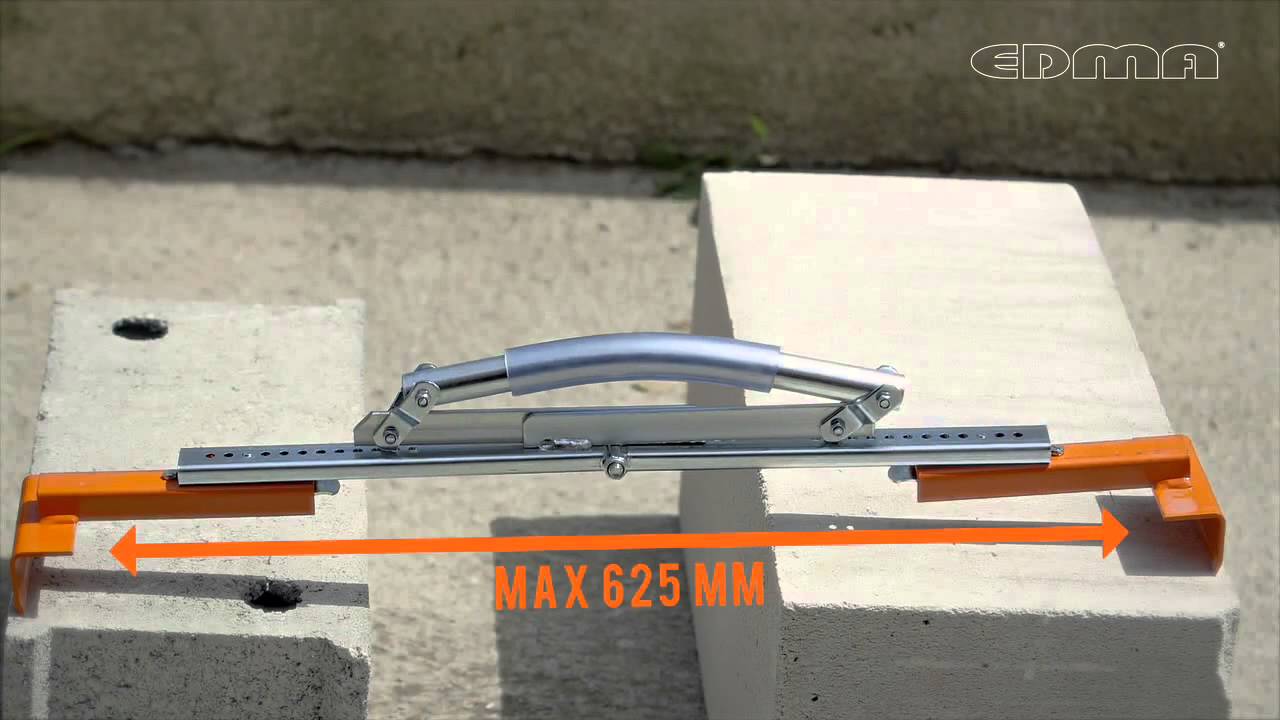

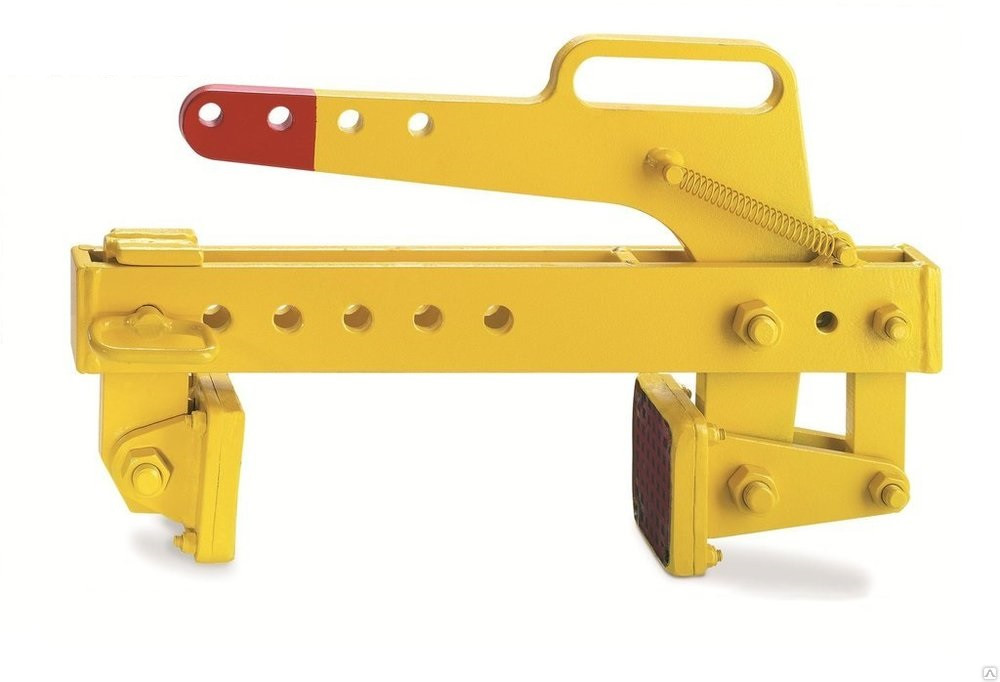

Конструктивно механические приспособления могут быть двух типов: поперечными и продольными. Поперечная конструкция промышленного исполнения производится в трех размерных вариантах: для обжимания блоков размерами 250 х 300 мм, 350 х 400 мм и 450 х 500 мм. Продольные конструкции имеют диапазон обжима только 600 х 650 мм.

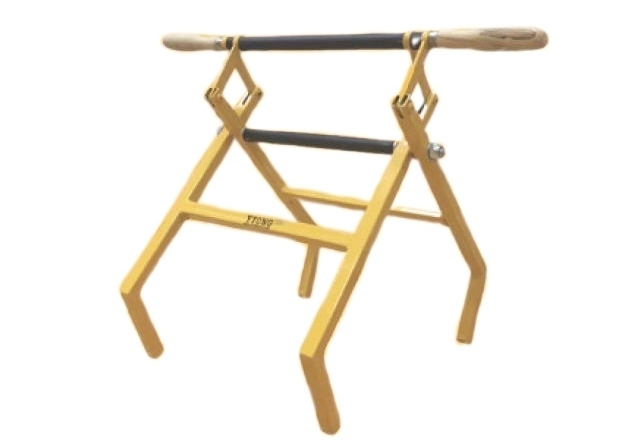

Поперечная конструкция отличается устройством от продольного механизма. Поперечный захват представляет собой пару поперечных симметричных рычагов для рук. Конструкция устроена таким образом, чтобы можно было прочно зажать и перенести на требуемое расстояние (или поднять) газо- или пеноблоки подходящего размера, то есть, на ширину раскрытия захвата. Приспособление поперечной конструкции предназначено для пользования одним рабочим с удерживанием веса обеими руками.

Продольным обжимным устройством удобнее работать вдвоем, при этом блок удерживается в приемнике под собственным весом. Чтобы пористая и легко повреждаемая поверхность газоблока не царапалась и не скалывалась металлом рычагов, на рабочие поверхности наносится специальное защитное покрытие, а в самодельных захватах для этой цели можно использовать резиновые шины-накладки на рабочую часть.

Если строится дом большой площади, то в целях экономии стройматериалов и времени строительства для возведения стен используются блоки не стандартных, а бо́льших размеров, и для перемещения таких блоков изготавливаются захваты с выемками, расширяющими объем приемника. Для индивидуального строительства такие устройства неактуальны, так как стоимость укрупненных блоков выше стандартных, и под типовые проекты размеры этих изделий также не подходят.

Поэтому в частном строительстве чаще всего используют ручные прямоугольные конструкции захватов. То есть, блоки для укладки ряда должны быть стандартными прямоугольными, что позволяет расходовать минимальное количество клеевого состава.

Как сделать захват своими руками

Для изготовления захвата понадобятся две стальные пластины шириной 30–50 мм, длиной 400 мм (длина выбирается в зависимости от размеров газобетонных кирпичей). На каждой пластине делается поперечная прорезь с отступом в 167 мм от края. На расстоянии 33 мм от прорези с длинной стороны пластины сверлятся отверстия Ø 6 мм, через которые болтовым соединением будут соединяться согнутые захваты. Прорезь после сборки конструкции заваривается.

Следующая операция — изготовление общего хвата. Это пластина такой же ширины, которая будет соединять оба захвата в верхней части конструкции. Для разметки соединительных отверстий пластину нужно приложить к перекрещенным по центру отверстий захватам, и по торцам перекрестий захватов и общего хвата отметить отверстия Ø 6 мм под болты.

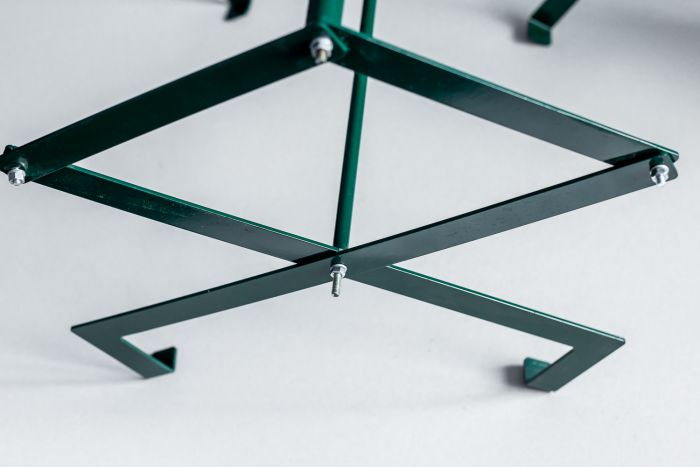

Затем с длинной стороны захватов сверлится несколько отверстий подряд Ø 8 мм для продольных прорезей, которые должны получиться в виде прямоугольника с закругленными торцами. Прорези нужны для того, чтобы при поднятии блока захваты не стопорились, а продолжали двигаться относительно друг друга. Заготовки соединяются болтами через размеченные отверстия, в результате получится конструкция, похожая на ножницы, но пока без рабочих поверхностей для захвата блока.

Следующая операция — с каждой стороны длинной пластины привариваем к торцам уголок размером 40 х 40 мм и произвольной длиной в пределах 100–150 мм. Чтобы уголок точно соответствовал длине газоблока, сварка проводится прямо на месте, то есть, пластину нужно приложить к блоку, и по его длинным сторонам приложить к пластине уголки.

Теперь, когда захват для газобетонных блоков своими руками опускается на блок, уголки прижимаются с обеих его сторон, а при поднятии захвата за верхнюю пластину рычаг сжимается, и уголки плотно обжимают блок, не давая ему вырваться из клещей. Захват получается плотным под силой собственной тяжести изделия. Для безопасности захвата рабочие плоскости прижима можно обклеить резиной, а на ручку тоже одеть резиновую трубку или шланг.

Какие инструменты пригодятся при строительстве дома из газобетона

Одно из важнейших преимуществ газобетона – легкость обработки блоков. С помощью доступного набора простых ручных инструментов газобетонные блоки можно распиливать, стачивать, шлифовать, штробить. Но стоит помнить, что от характеристик выбранного инструмента будут зависеть качество и скорость работ.

Для распиловки газоблоков можно использовать ленточную пилу — она отлично справится с большим объёмом работ. При помощи же обычной ручной пилы или ножовки можно подготовить блок непосредственно на строительной площадке: распилить пополам, нарезать доборные элементы, сделать нужные технологические выступы. Еще удобнее работать специальной пилой по газобетону — толщина её полотна больше, чем у пилы для древесины, а особая форма пильных зубьев значительно ускоряет работу.



Итак, газобетонные блоки подготовлены. Рассмотрим инструменты, которые понадобятся для кладки раствора.

Пожалуй, самый удобный инструмент для кладки (особенно для длинных и прямых стен) — каретка по газобетону. С ее помощью клеевой раствор дозировано наносится равномерным слоем, что гарантирует одинаковую толщину шва по всей кладке. Каретка заполняется кладочным клеем и ведётся по ряду газоблока, клей при этом распределяется по зубчатому краю каретки. Для определенного типоразмера газоблока рекомендуем использовать каретку соответствующего размера.

Также для нанесения и разравнивания раствора можно использовать обычную кельму или зубчатый шпатель. Этими инструментами удобно обрабатывать вертикальные и горизонтальные поверхности. При работе с кельмой и шпателем важно контролировать наклон инструмента, чтобы регулировать толщину клеевого раствора. Также с помощью шпателя легко затирать швы между блоками и сколы, зачищать небольшие выступы и выравнивать углы в труднодоступных местах.



 каретка по газобетону
   кельма


Нанести ровный слой клея в любом направлении можно с помощью специального ковша для газобетона — край такого ковша заканчивается рядом зубцом. Этот инструмент также нужно подбирать под типоразмер газоблока. Состав, нанесённый с помощью ковша, не будет растекаться по поверхности блока. Кроме того, при работе ковшом можно достичь толщины шва до 3 мм. Правда, при покупке такого инструмента нужно обращать особое внимание на качество крепления ручки к полотну — оно должно быть достаточно надёжным, чтобы ковш прослужил вам как можно дольше.

Для быстрого создания углублений под арматуру и прорезания каналов для электропроводки и других внутренних коммуникаций используется штроборез для газобетона. Есть ручные и электрические штроборезы, но для работы с газобетоном достаточно использовать ручной вариант — он удобен в применении, отличается малым весом и практически не создаёт шума.

Если на блоках замечены мелкие неровности или перепады по высоте, то пригодится специальная тёрка или рубанок по газобетону. На подошве рубанка находятся пильные лезвия с разнонаправленными зубьями — при обработке таким инструментом поверхность газобетонного блока стачивается аккуратно и без глубоких борозд. После устранения неровностей кладка блоков будет более простой и качественной.


штроборез
   рубанок

Кроме того, с помощью шлифовальной доски (терки) можно разглаживать поверхности стен из газоблоков перед шпаклевочными и штукатурными работами.

Для выравнивания положения блоков используется резиновый молоток (киянка). С его помощью можно мягко устранить неровности, не причиняя при этом вред поверхности газоблока. Использование же деревянных или металлических молотков можно повредить материал.

Помимо обязательных инструментов, применяемых для кладки газобетонных блоков, могут понадобиться специальные вспомогательные инструменты, облегчающие работу.


киянка и пузырьковый строительный уровень
   строительный шнур

Незаменимый на любой строительной площадке инструмент — механический (пузырьковый) или электронный уровень. Особенно важно его применение во время кладки первого ряда — он позволяет следить за горизонталью поверхности. Разумеется, более дорогой уровень (например, лазерный) сможет обеспечить более точные измерения поверхностей, диагоналей и углов. Для удобства работы можно запастись уровнями разной длины — от 40 до 80 см.

Также пригодится строительный шнур — он поможет проконтролировать стены на ровность, отсутствие перекосов. Особенно важно его использовать на этапе кладки первого ряда блоков. С помощью шнура можно проверить также вертикальные и горизонтальные поверхности кладки.

Ускоряет и облегчает работу удобное приспособление для переноса газобетонных блоков — специальный захват, особенно полезный во время кладки широких блоков (300-400 мм). С помощью же ромбового захвата облегчается подъем газоблоков на нужную высоту.

Для создания отверстий для крепежей (анкеров, дюбелей) отлично подойдет электродрель средней или максимальной мощности с качественными свёрлами. Для прокладки специальных каналов в стенах из газобетона, отверстий для коммуникаций и формирования проемов для окон и дверей может понадобиться перфоратор.

Мы рассмотрели оптимальный набор инструментов для строительства дома из газобетона. Отметим, что возведение объектов из газоблоков проходит достаточно быстро. Например, со строительством загородного дома площадью примерно 150 кв. м бригада из трех рабочих справится за 2-3 недели. Кстати, в нашем каталоге вы можете приобрести специальный клей для кладки газобетонных блоков — он отличается прекрасной адгезией и улучшает гидро- и теплоизоляционные свойства стен.
