Забор с подпорной стенкой своими руками на участке с УКЛОНОМ — фото и как мы его строили | Своими руками

Содержание ✓

• ✓ ОНИ НАЧАЛИ С ЗЕМЛЯНЫХ РАБОТ.
• ✓ ПОДПОРНАЯ СТЕНКА СВОИМИ РУКАМИ – ЧАСТЬ 1 И ЧАСТЬ 2

Когда в далеком 2000 г. мы покупали дом с участком, то меньше всего обращали внимание на неровный ландшафт. Больше беспокоило состояние построек и размер огорода. Про значительный уклон мы задумались уже потом, когда шаг за шагом приводили в порядок свои угодья…

Хотелось построить новый забор на границе с соседним участком, убрать холм земли с нашей стороны и разровнять площадку, но все оказалось гораздо сложнее (фото 1). Именно в этом месте соседний участок выше нашего примерно на 1 м и их дом стоит совсем близко к границе с нашим участком. Как он поведет себя, если мы уберем землю?

Просто вкопать столбы и прикрутить штакетник или даже сплошное полотно? Вряд ли они выдержат давление грунта и стоящего выше дома. Нужно что-то более крепкое и монолитное. Без подпорной стенки в нашем случае не обойтись. И должна она быть с большим запасом прочности, чтобы соседний дом однажды не сполз к нашему порогу.

ВЕСЬ ЗАБОР ПРЕДСТАВЛЯЕТ СОБОЙ ЛОМАНУЮ ЛИНИЮ ИЗ 3 ОТРЕЗКОВ ТРАПЕЦИЕВИДНОЙ ФОРМЫ ОБЩЕЙ ДЛИНОЙ 30 М.

Самый большой перепад высоты (1 м) находится в центральной части забора. Работа предстояла трудная, и своими силами строить мы не решились. Пригласили бригаду с хорошей репутацией.

Ссылка по теме: Обустройство участка на склоне – дорожки и подпорные стенки своими руками

ОНИ НАЧАЛИ С ЗЕМЛЯНЫХ РАБОТ.

Грунт только сверху чернозем, а чуть глубже – сплошная глина. Копали вручную, тут рабочим пришлось изрядно попотеть. Прежде всего по границе между участками была скопана и вывезена вся лишняя земля. Мы наконец-то увидели свой участок ровным (фото 2, 3). Предстояло еще выкопать траншею для заливки фундамента глубиной 1 м и шириной 50 см (фото 4). Ни много ни мало было выкопано и вывезено в общей сложности больше 40 куб. м земли.

СЛЕДУЮЩИЙ ЭТАП – работа с металлом.

Были закуплены профильные трубы – для столбов 80×80, для прожилин 40×40, и арматура диаметром 10 мм. Верхушки столбов заварили металлическими квадратными пластинами, чтобы влага не попадала внутрь столба и не разрушала его преждевременно. Столбы были обработаны грунтом по металлу, выставлены по уровню и зафиксированы (фото 5). Из арматуры уже по месту сварили сетку с шагом 10 см и по вертикали, и по горизонтали (фото 6, 7). В земле получилась настоящая металлическая паутина. Я даже не предполагала, что конструкция фундамента настолько сложна! Но мастер сказал, что так надо, а я ему доверяю. Знаю много объектов, где он работал, и нигде не жалуются на качество.

Итак, столбы установлены, арматурная сетка сварена, самое время заливать фундамент. По расчетам, потребовалось 15 куб. м бетонного раствора. На это ушло очень много цемента, а также песка и мелкой щебенки (фото 8). Раствор замешивали сразу в двух бетономешалках, поэтому работа продвигалась довольно быстро.

УЧАСТОК НЕРОВНЫЙ, поэтому фундамент пришлось делать ступенчатый. Там, где он был выше уровня земли, ребята мастерски установили опалубку из досок со стороны нашего участка. С противоположной стороны вплотную к земле проложили листы утеплителя – пенопласт экструзионный. Это было сделано с целью амортизации давления грунта в зимние морозы, если вдруг почва будет «гулять». После этих предварительных работ ступени фундамента были также укреплены арматурной сеткой и залиты бетоном. Несколько дней эта конструкция стояла в таком виде, чтобы раствор схватился и можно было приступить к последующим работам.

А дальше предстояло поднять саму подпорную стенку до уровня земли и даже на 5-10 см выше, чтобы дождевая и талая вода не переливалась к нам по стене и не оставляла грязных разводов. Нам предложили переднюю стенку выложить из шлакоблоков размером 40x20x20 см, а оставшуюся толщину стены 30 см со стороны соседей заливать бетоном с укреплением металлической арматурой аналогично фундаменту. Смысл этого – экономия на материалах и работе: нам не пришлось дополнительно докупать доски для опалубки, строить ее, да и цемента меньше ушло. Выложили эту стенку быстро, ловко, ровно по уровню. Оставшийся зазор между стенкой и землей залили, предварительно проложив тот же утеплитель (фото 9).

САМА ПОДПОРНАЯ СТЕНКА на этом этапе была готова.

Построена надежно, качественно, с большим запасом прочности – таковы были наши требования. Оставалось только оформить верхнюю плоскость стенки – во-первых, для защиты от осадков, ну и в декоративных целях тоже. Мне больше всего понравился вариант с бетонными парапетами, но на полуметровую толщину стенки готовых в продаже не было. В итоге свой выбор остановили на металлическом парапете вишневого цвета, форму выбрали самую простую, П-образную. Делали на заказ, поэтому все подошло идеально (фото 10).

Ну и какова бы ни была подпорная стенка, она лишь основание для забора. Как видно на фотографиях, пейзаж со стороны соседей оставляет желать лучшего, и очень хочется закрыть вид на разруху и беспорядок. Поэтому хоть я и не любитель сплошных заборов, но верх решили делать сплошным из профлиста. Выбрали для этого профлист С8 вишневого цвета высотой 150 см.

Для крепления листов к столбам приварили прожилины из металлической квадратной трубы 40×40 мм, прокрасили их грунтовкой по металлу. Уже к готовым прожилинам прикрутили листы забора. Причем саморезы покупали вместе с профлистом – одного цвета (фото 11).

Основная работа была сделана.

Осталось решить, как декоративно оформить саму стенку. В идеале очень хотелось обшить фасадными панелями, какими планируем отделывать цоколь дома, но увы, такую площадь материально пока не потянуть. Может быть, позже. А пока просто оштукатурили ступеньки фундамента с расшивкой «под кирпичики» и все это покрасили фасадной краской для внешних работ. Краску покупали белую, колер выбрали «шоколад», а на деле получился… розовый цвет. Перекрашивать уже не стали (фото 12), пусть пока постоит так. Надежда в скором будущем отделать стену фасадным панелями еще не умерла!

Работа по строительству забора с подпорной стенкой заняла совсем не много времени, бригада работала у нас с 25 мая по 13 июня. Но за это время помимо подпорной стенки были выложены 60 кв. м тротуарной плитки и построен удобный спуск в нижнюю «огородную» зону. Ребята работали профессионально, мы остались очень довольны.

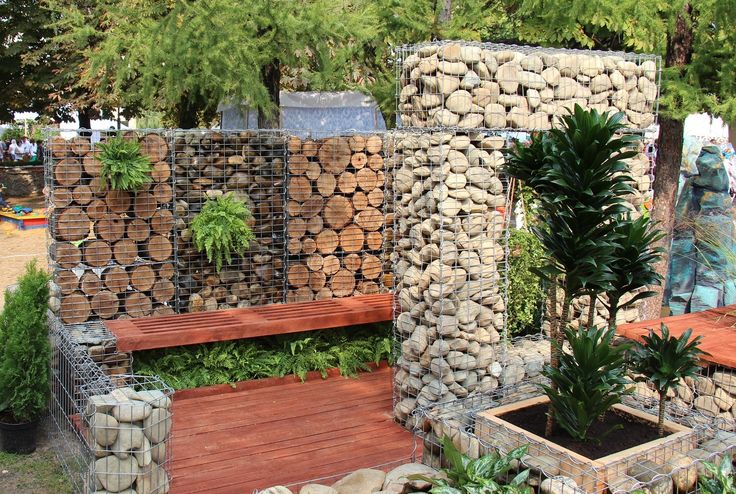

Читайте также: Подпорная стенка из габионов своими руками

ЕДИНСТВЕННОЕ НАРЕКАНИЕ – материалы заказывали с запасом, в итоге остались и металлические трубы, и профлист, и щебенка. Надо было самим все перепроверить, так что советую всем, кто последует нашему примеру, обязательно все вымерять и рассчитывать. Это приличная потеря в деньгах, а даже без лишних трат вся конструкция обошлась очень недешево. Только материалов ушло 115 мешков цемента, 20 куб. м щебенки, 15 куб. м песка, 280 шлакоблоков, очень много металлических труб и арматуры, а также профлист. И это только материалы, без оплаты работы! Прошел совсем маленький срок с окончания стройки, но я уверена, что наш новый забор с подпорной стенкой выдержит проверку временем.

Мы очень рады, что эта работа уже сделана. Не один год мы ждали, что появятся добросовестные соседи, мы вместе сообща осилим это строительство. Но в итоге решили больше не откладывать. И не жалею ни минуты! Получилось даже лучше, чем мы думали. Теперь всю зиму буду планировать, какие цветники можно будет расположить вдоль стены, как декорировать, но это уже приятные хлопоты!

ПОДПОРНАЯ СТЕНКА СВОИМИ РУКАМИ – ЧАСТЬ 1 И ЧАСТЬ 2

Подпорная стенка своими руками. Часть 1

Watch this video on YouTube

Подпорная стенка своими руками. Часть 2

Watch this video on YouTube

© Автор: И.НИКИТИНА Тульская область

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Подпорная стенка вдоль забора (94 фото) » НА ДАЧЕ ФОТО

Забор на подпорной стенке

Высокие клумбы

Подпорная стенка вдоль забора

Габионы стена ландшафтный

Подпорная стенка для парковки

Опорная стенка из досок

Подпорная стенка из брёвен у водоёма

Забор на участке со склоном

Забор на подпорной стенке

Двухуровневая подпорная стенка

Подпорные стенки в саду

Живая изгородь на подпорной стенке

Подпорная стенка из кирпича

Террасирование склонов камнем

Подпорные стенки из камня с цементом

Подпорная стенка на участке с уклоном

Забор на участке со склоном

Дизайн дачного участка

Деревянная подпорная стенка на участке

Террасирование склонов плитняк

Минимализм ландшафтные подпорные стенки

Лаванда на рабатке

Грядки вдоль забора

Композиции на подпорных стенках

Подпорная стенка вдоль забора

Подпорная стенка для клумбы

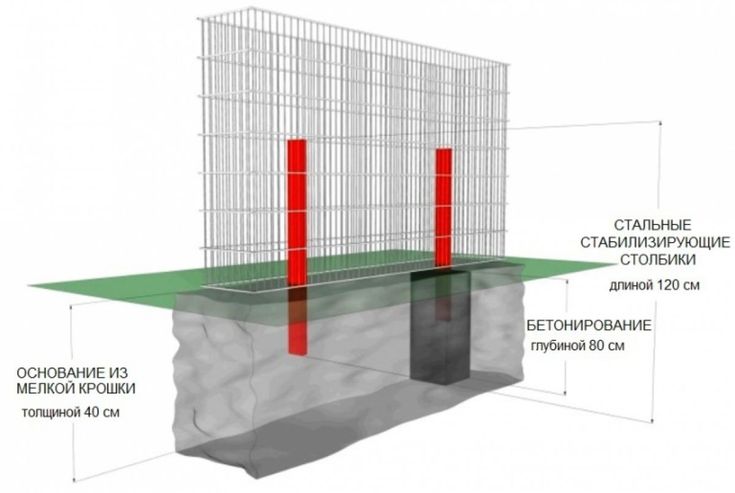

Подпорная стенка из габионов своими руками

Территория перед забором

Подпорная стена Ошарская 98

Геопластика террасирование склонов

Подпорная стенка с фонарями

Габионы подпорная стенка

Растения для подпорной стенки

Подпорная стенка вдоль забора

Подпорные стенки заводские

Подпорная стенка Иркутск пассажирский

Клумба подпорная стена

Клумбы вдоль забора на даче

Забор на подпорной стене с перепадом

Подпорная стена из бревна фото

Цветник на подпорной стенке

Фото подпорной стены вдоль забора ширина 1 метр

Габионы подпорные стенки хвойники и злаки

Озеленение узкой подпорной стенки

Подпорная стенка Захар

Подпорная стенка из плитняка

Клумба подпорная стена

Опорные стены на склоне

Подпорная стенка дерево

Клумба из бутового камня

Подпорная стенка из бревен

Девичий виноград на подпорных стенках

Кашпо вдоль забора

Подпорнве стенуи вдолт заборы

Разноуровневый ландшафт участка

Вазоны для подпорных стенок

Дом вдоль забора

Современный ландшафт с подпорными стенками

Ступеньки из габионов

Небольшая подпорная стенка

Кирпичная подпорная стенка

Макволл подпорные стенки

Ландшафт с подпорными стенками

Посадка в подпорную стенку

Фото подпорной стены вдоль забора ширина 1 метр

Рабатка Тунберга

Фрэнсис подпорная стенка

Светильники на подпорной стенке

Стенка из декоративного камня

Подпорная стена Всеволожск

Подпорная стенка сталь Кортен

Забор на подпорной стенке

Цветник на подпорной стенке

Высокие подпорные стенки

Цветник на подпорной стенке

ЭКОДИЗАЙН В ландшафте

Подпорная стенка из профнастила

Забор на склоне

Подпорная стенка вилла Ланте

Габионы подпорная стенка

Подпорная стенка Сочи Дендрарий

Маленькие подпорные стенки в саду

Дерево на подпорной стенке в современном стиле

Композиции на подпорных стенках

Цветник из бруса

Подпорная стенка сады Боболи

Подпорные стены Джекила в Мунстед-Вуд

Ограждение террасы подпорной стены

Выступ бетонный вдоль соседского забора

Подпорная стена в ландшафте

Граница с соседями без забора дизайн ландшафтный

Подпорная стенка из Клинкера

Массивная подпорная стенка

Невысокие подпорные стенки

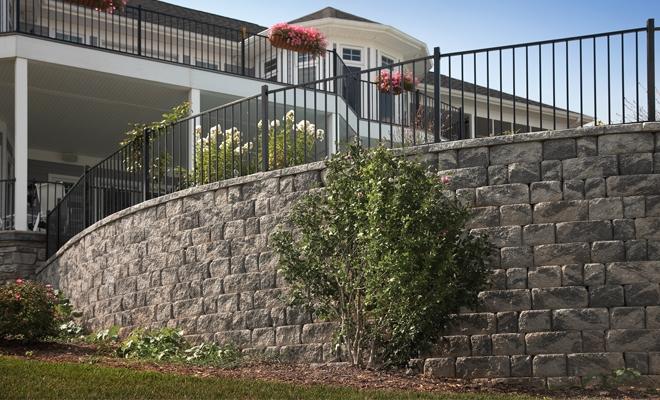

Как построить ограждение из подпорной стены (Полное руководство)

Зачем вам может понадобиться ограждение из подпорной стены

Может быть множество причин, по которым вы можете захотеть установить ограждение поверх подпорной стены.

Имейте в виду.

Уровень земли над подпорной стеной и уровень земли под стеной находятся на разных высотах.

Безопасность над стеной

Подпорные стены могут быть высокими.

Возможно, за вашей стеной находится часть вашего двора, дорожка или зона отдыха в ресторане.

В таком случае вам понадобится забор, чтобы люди или домашние животные не падали.

На самом деле, Международный Строительный Кодекс 1015.2 требует ограждения (забора) на любой подпорной стене высотой более 30 дюймов.

Установка ограждения поверх подпорной стены может помочь создать безопасную зону над ограждением.

Конфиденциальность для вашей собственности

Установка забора для обеспечения конфиденциальности поверх подпорной стены может стать отличным способом обеспечить дополнительную степень конфиденциальности.

Особенно, если установить высокий забор на стене.

С таким расположением.

Вы сможете спрятаться от посторонних глаз.

Добавленная безопасность

Некоторые подпорные стены относительно низкие.

Их легко масштабировать.

В этом случае вы можете захотеть, чтобы подпорная стена служила барьером для вашей собственности.

Ваш забор обеспечивает безопасность.

Уникальная настенная ограда

Возможно, вы хотите установить ограду поверх подпорной стены, чтобы придать ей другой вид.

Вы можете залить бетон выше, чем вам нужно, над подпорной стенкой, чтобы создать барьер от падения.

Но вместо этого вы бы предпочли забор.

Добавление забора может добавить ярких красок, обеспечивая при этом безопасность и конфиденциальность.

Имейте в виду, что любое решение для ограждения подпорной стены, которое вы, возможно, рассматриваете, должно управляться инженером, чтобы обеспечить постоянную целостность самой стены после установки ограждения.

Сегментированные системы стоек ограждения подпорной стены

В дополнение к вариантам поверхностного монтажа.

Существует несколько других способов установки системы ограждения без нарушения целостности подпорной стены.

Некоторые подпорные стены сделаны из сухих блоков без строительного раствора.

В то время как другие используют свободно сложенные валуны или плоские камни.

Эти сегментированные системы подпорных стен (SRW) могут не справиться с нагрузкой от ограждения, установленного непосредственно на стене.

Система Sleeve-it

Чтобы решить эту проблему, компания Strata разработала систему Sleeve-it .

Предоставлено компанией STRATA

Система Sleeve-it обеспечивает возможность установки ограждения гораздо ближе к стене.

Используя консольную конструкцию, каждый блок Sleeve-it рассчитан на установку столба ограждения.

Позволяет установить каждый столб забора рядом с подпорной стеной .

Эти анкерные блоки позволяют вставлять стойку непосредственно в блок.

Затем их заливают бетоном до того, как произойдет обратная заливка стены.

Они также переносят любой вес забора и грузы со стены прямо в землю.

Если однако.

Ваша подпорная стена требует установки столбов ограждения непосредственно в стену.

Возможно, вы захотите взглянуть на систему пост-ин.

Вставная система

Эта система интегрируется непосредственно в большие полые ядра сегментированной подпорной стены.

Предоставлено CornerStone Wall Solutions

Использование консольной анкерной плиты из бетона, которая встраивается под землю за стену.

Система создает противовес для любых горизонтальных нагрузок, действующих на ограждение.

Эта система позволяет использовать максимальное количество земли на вашем участке.

Уменьшение зазора между ограждением и подпорной стенкой.

Избавление от необходимости поддерживать траву между забором и стеной.

Стоит ли ставить забор к подпорной стене? [И как это сделать]

Вы только что закончили строительство подпорной стены или составили планы для нее? Вы задаетесь вопросом, что должно быть выше или сверху вашей стены? Возможно, вы планируете добавить забор к ландшафту. Вам может быть интересно, как вы будете включать все эти структуры. Мы просмотрели все необходимые источники, чтобы выяснить, стоит ли вам добавлять забор к подпорной стене и как именно выполнить эту работу.

Вы можете добавить забор к подпорной стене. Добавление забора к подпорной стене способствует безопасности и конфиденциальности вашего ландшафта. Не каждая стена требует забора, а некоторые из них очень выигрывают от его наличия.

Забор можно включить в план подпорной стены, но как его установить? Читайте дальше, пока мы расскажем, как добавить забор к подпорной стене, и дадим вам рекомендации по высоте.

Добавление ограждения к подпорной стене

Ограждения можно добавлять спереди, сзади или поверх подпорной стены. В большинстве случаев подпорные стены не обеспечивают большой безопасности. Добавление забора позволяет вам наслаждаться видом стены и безопасностью, обеспечиваемой забором.

При добавлении забора вам необходимо выяснить, сможет ли ваша стена выдержать забор. Если ваш ответ «да», вам нужно решить, где и какой тип забора вы хотели бы построить. После того, как вы установили монтаж и поддержку, оставшаяся часть проекта должна пройти гладко.

Может ли ваша подпорная стена не поддерживать дополнительный забор? Это может произойти со слишком короткими стенами или с недостаточно прочным материалом. В этих случаях забор все же можно построить; он просто перемещается как минимум на три фута позади ваших блоков. Наличие забора здесь может даже удерживать некоторое давление от основания вашей подпорной стены.

Узнайте больше в нашем блоге: Должна ли подпорная стенка быть ровной?

Как построить забор поверх подпорной стены

Часто можно увидеть заборы, построенные поверх подпорных стен. Есть несколько способов добавить ограждение поверх стены, включая монтаж на поверхность, монтаж на фасад, встраивание ограждения и использование системы вставок. Выбранный вами метод может зависеть от того, насколько прочна ваша подпорная стена, материал, который вы использовали для ее возведения, и насколько высок будет ваш забор.

В каждой стратегии строительства есть свои задачи. Вы всегда должны привлекать профессиональных строителей и сверяться со строительными нормами в вашем районе, прежде чем начинать свой проект. Давайте подробнее рассмотрим эти разные методы.

Накладные ограждения

Накладные ограждения отлично подходят для уже залитых бетонных подпорных стен. В этом методе забор крепится непосредственно к бетону с помощью пластин и анкерных болтов. Убедитесь, что вы разметили отверстия и просверлили бетон, прежде чем приступить к укладке забора.

Фронтальный монтаж

Другой вариант монтажа — прикрепить ограждение к боковым сторонам подпорной стены. В этом варианте вы будете использовать боковые монтажные пластины и анкерные болты.

В приведенном ниже видео показан отличный пример установки ограждения на подпорную стену методом торцевого монтажа:

Встроенное ограждение

Если вы строите подпорную стенку и ограждение одновременно, вы можете использовать метод заделки . Это включает в себя использование залитого бетона для установки столбов забора и поддержания их устойчивости. Это один из самых сильных способов накрутить ваши посты.

Вставная система

Еще один способ установить ограждение без ущерба для целостности подпорной стены – это вставная система. Система включает в себя использование консольных анкерных плит, закрепленных под землей за вашей стеной. Система создает противовес и позволяет максимально использовать пространство на вашем участке.

В приведенном ниже видеоролике показано, как устанавливается вставная система.

Существует множество способов построить забор внутри или между подпорной стеной. Рекомендуется проконсультироваться с инженером, чтобы убедиться, что ваш забор будет построен с высокой целостностью и долговечностью в каждом случае.

Какой высоты может быть забор над подпорной стеной?

При расчете высоты забора необходимо учитывать прочность подпорной стенки. Если вы строите поверх стены, она должна быть достаточно устойчивой, чтобы поддерживать забор.

Вы можете поиграть с высотой вашего забора, но высота не должна превышать 6 футов 6 дюймов. Эта максимальная высота включает любое ограждение или ажурное ограждение, которое есть в ваших планах. Эти ограничения могут измениться, если вы ограждаете здание, например школу или детскую площадку. Если вы сомневаетесь в законности высоты вашего забора, всегда лучше проконсультироваться со строительным комитетом в вашем районе.

Когда требуется ограждение поверх подпорной стены?

Есть несколько причин построить забор поверх подпорной стены. Мы уже упоминали о безопасности и конфиденциальности. Другие причины, по которым вам может понадобиться забор поверх вашей стены, — это уникальный вид вашего ландшафта, дополнительная безопасность или дополнительный барьер для вашей собственности. Бывают ли ситуации, когда наличие забора поверх подпорной стены является обязательным требованием?

Когда возникает вопрос о безопасности, вам нужно будет построить забор. Если дорожка, зона отдыха или другая часть двора находится за вашей подпорной стеной, рекомендуется установить сверху забор. Это предотвращает падение людей или животных на другую сторону. Согласно некоторым международным строительным нормам и правилам, ограждение необходимо на любой подпорной стене высотой более 30 дюймов.

Если вы используете свой забор и подпорную стену в качестве имущественного барьера, обсудите свои планы с соседями. Вы хотите убедиться, что ваше здание не вызовет дополнительных проблем у окружающих. Тщательное планирование и получение разрешений перед строительством может избавить вас от проблем и стресса в будущем.

Узнайте больше в нашем блоге: Как долго служат подпорные стены? [Инк. Деревянные]

Как построить забор над подпорной стеной?

У вас есть подпорная стена, пересекающая линию вашего участка? Если вы хотите создать некоторую конфиденциальность или безопасность вокруг своей собственности с помощью забора, вам придется построить этот забор над подпорной стеной. Как это сделать?

В этой ситуации вы должны строить забор как обычно, пока не доберетесь до стены. На этом этапе вам нужно будет установить большой столб, начиная с основания вашей подпорной стены, который возвышается над камнями. Установив этот новый столб, вы можете положить следующую часть забора поверх подпорной стены.

В этом видео показано, как забор проходит через подпорную стену:

Подробнее читайте в нашем блоге «Как построить подпорную стену на склоне».

Можно ли поставить подпорную стенку к забору?

Вы можете построить подпорную стенку у забора. Это делается в некоторых случаях, когда забор уже присутствует. Если к этому забору прижимается грунт, это может помочь забору защитить его подпорную стенку. Подпорная стенка помогает предотвратить давление почвы на забор или выплескивание во двор.

Добавление подпорной стены к вашему забору имеет практические преимущества и может создать красивую эстетику в вашем ландшафте.
