Забор бетонный размеры: Размеры бетонного забора

характеристики, вес, размеры и цены

Из всех видов оград для частных участков сборный забор из бетонных панелей считается оптимальным в плане стоимости, надежности и декоративных свойств. Его монтаж требует минимум усилий: достаточно выровнять основание, забетонировать опоры и разместить секции в специальные пазы. Итоговая себестоимость средняя, они уступают в экономичности легким конструкциям из профнастила или дерева, но выигрывают у монолитных и кирпичных.

Оглавление:

  1. Классификация и параметры
  2. Преимущества ограждений
  3. Технология монтажа
  4. Стоимость

Виды, характеристики и особенности

В качестве материала для строительства бетон используется довольно часто, в зависимости от конструкции выделяют такие разновидности:

  1. Монолитные заборы, получаемые путем заливки раствора в опалубки с последующей выдержкой. Выбираются только при повышенных требованиях к безопасности, эксплуатируются не на всех грунтах и предполагают особый подход к бетонированию и укреплению металлом.
  2. Сборно-монолитные, собираемые из сплошных армированных плит заводского качества. Эта разновидность относится к самостоящим и устанавливается только при условии привлечения подъемкой техники, опорные и вертикальные элементы в данном случае весят от 0,5 т и выше. Из-за большого веса она подходит не для всех типов грунта.
  3. Блочные, укладываемые из готовых кладочных изделий поверх ленточного основания. Блоки для забора имеют пустоты внутри и применяются в основном для возведения декоративных столбов, но при желании из них выкладывают и сами стены. К преимуществам такого исполнения относят эстетичность (наружные стенки имеют фактуру рваного камня или других природных материалов) и возможность скрытия кабелей для осветительных приборов, к минусам – высокую цену блоков и значительную нагрузку на грунт.
  4. Сборно-секционные ограждения, собираемые из панелей облегченного формата, получаемых путем вибропрессования. Также известны как «еврозаборы», чаще выбираются владельцами загородных участков.

Из всех перечисленных видов сборная ограда оказывает самую низкую нагрузку и устанавливается без потребности в ленточном фундаменте на любых типах грунта. Также она выигрывает в декоративности, ассортимент постоянно расширяется, владелец участка может заказать вариант с любой фактурой: от имитации рядовых изделий до сложных орнаментов и плетенок. При сборе используются разные типы плоских элементов: одно- или двухсторонние, глухие или сквозные, окрашенные или нет, основные или доборные и опорные столбы для забора, которые нужно предварительно забетонировать на глубину в 60 см.

Общие характеристики панелей:

  1. Высокое качество раствора для заливки. Применяемые смеси относятся к мелкозернистым и соответствуют требованиям ГОСТ 26633, рекомендуемая минимальная марка прочности составляет М200, но большинство ответственных производителей доводят ее до М300. Морозостойкость достигает 75 циклов и более, это является одной из причин, объясняющих долговечность.
  2. Стандартные размеры и вес: 2 м – в длину, 0,5 – высоту и 45 мм – в ширину, вес сплошных изделий не превышает 72 кг.
  3. Наличие разнонаправленного армокаркаса.
  4. Полная готовность к покраске.
  5. Потребность в заглублении опорных столбов на 60 см ниже уровня грунта. Для обеспечения надежной эксплуатации их нужно установит на подготовленную подушку и забетонировать раствором.
  6. Длительный срок службы. При использовании качественных панелей и столбов и защите поверхностей краской долговечность достигает 50 лет.

Высота наборного ограждения зависит от его функций. Для палисадников и жилых коттеджей достаточно 1-1,5 м, дорожек, детских и разных зон – 0,5-1. Торговые точки и автостоянки рекомендуют закрывать сборкой из 3-4 секций (1,5-2 м), эту же высоту выбирают при повышенных требованиях к безопасности в частном районе. Административные и культурные здания сильнее не закрывают, конструкция в данном случае выполняет чисто декоративные функции и не превышает 1,5 м.

К преимуществам относят:

1. Простоту монтажа, при таком исполнении нет необходимости в ленточном фундаменте.

2. Устойчивость на любых типах грунта.

3. Долгий срок службы и прочность, благодаря вибрационному уплотнению при изготовлении и высокой марке раствора (М200-М300) бетонные секции не набирают влагу и не покрываются трещинами.

4. Огнестойкость.

5. Полное закрытие оградой периметра, хорошая защита участков от проникновения.

6. Высокую устойчивость к внешним воздействиям: осадкам, ветру, гниению, коррозии, температурным перепадам.

7. Высокую декоративность, возможность совмещения разных фактур и чередования глухих и сквозных секций, постоянно расширяющийся ассортимент. Такие конструкции легко комбинируются с системами из других материалов.

8. Простоту обслуживания, при выборе хорошей краски забор долго не нуждается в обновлении, любая грязь при желании легко смывается водой.

9. Альтернативное использование: плоские элементы могут выполнять функции откосов, подпоров, ограждений компостных куч, разделителей и бордюров.

10. Простоту демонтажа и переноса на другое место.

Нюансы установки

Монтаж осуществляется с помощью подъемной техники или силами нескольких человек, так как вес одной панели составляет 50-70 кг. Рекомендуемая последовательность действий включает следующие этапы:

  • Разметку ограды с учетом возможных поворотов и стандартных размеров столбов и секций. Для исключения ошибки вдоль линии будущего забора натягивается шнур.
  • Подготовку ям под опоры: 20 см в ширину и на глубину от 60 и более. На дно каждой засыпается не менее 10 см щебня, подушка хорошо трамбуется.
  • Размещение столбов с обаятельной проверкой уровня по вертикали и последующим бетонированием. Выдержка с целью набора прочности.
  • Установка панелей в пазы.
  • Декоративная обработка: покраска или побелка. Данный этап необязателен, но защищенные изделия не только эффектнее выглядят, но и дольше служат.

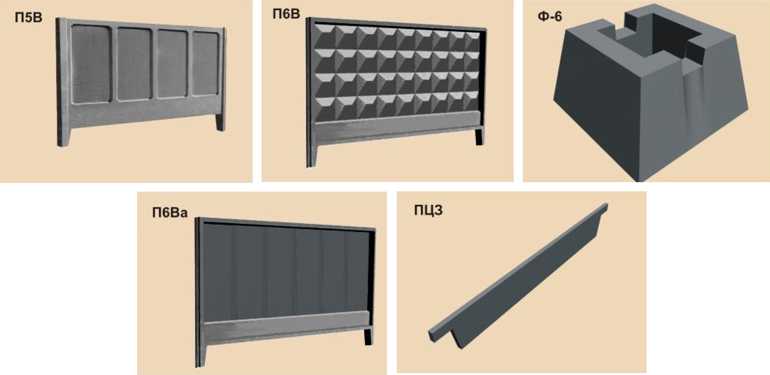

При размещении забора, состоящего из секций монолитного типа (ПО и их аналоги), также нет потребности в ленточном фундаменте.

Помимо разравнивания участка в этом случае важно правильно выставить опорные стаканы, их рекомендуют слегка углубить. В бетонировании нет необходимости, но участки под чашами обязательно засыпаются щебнем, уплотняются и выводятся на один уровень. Плиты устанавливаются исключительно с помощью подъемной техники (в этом плане ограждение евроформата однозначно выигрывает), для снижения риска смещения с одной стороны подкладываются временные подпорки.

Самостоящие конструкции с широкой подошвой монтируются аналогичным образом – на ровную и плотную площадку, с задействованием кранов. Работы считаются завершенными после проверки отклонений лазерным уровнем.

Стоимость

Тип элементаТип фактуры поверхностиОкраска, декоративностьРазмер, ммВес, кгЦена за шт, рубли
Глухая панель для секционного ограждения (еврозабор)Сланец, доска, скальная или горная гряда, речной или искусственный камень, кирпич, штакетникНеокрашенные, односторонние2000×500×45
72
310
Односторонний, цветной, глянцевый800
То же, двухсторонний1300
Сквозные панели (середина)Штакетник, плетенка, бревнаНеокрашенные, односторонние50-55310
Верхние панели: глухие и сквозныеДуга, штакетник, орнаменты, вставка косичкиНеокрашенные, односторонние2000×500×4550-72310
Односторонний, цветной, глянцевый800
То же, двухсторонний1300
ОголовокИмитация черепицыДвухсторонний фигурный элемент1950×120×18044310
Столб для поддержки секцийГладкая или фактурная2100×120×12070450
2800×120×12080600
3500×120×120110750
4500×120×1201301200
Декоративный столбРельефнаяВсесторонний1600×300×3002251710
2000×300×3002752090
2200×300×3003002280
2400×300×300325
2270
3600×300×3004753610
Железобетонный забор ПО-3Объемные квадратыДвухсторонние неокрашенные плиты2500×2500×16012508600
То же, ПО-6мТо же, с фартуком2500×4000×160160010700
Стакан ФО-2750×550×9506052200



разновидности, характеристики, схема, фото, цены

Как бы хорошо ни смотрелись ограждения из деревянных реек или ажурных кованых секций, ощущение абсолютной защищенности от внешнего мира создает только бетонный забор. Сегодня это уже не ж/б плиты, которыми обносили промышленные объекты – новые технологии позволили создавать красивые, прочные и недорогие ограды.

Оглавление:

  1. Наборные ограждения
  2. Монолитный забор
  3. Блочные конструкции
  4. Самостоящие панели

Заборы из бетона принято классифицировать не только по типу монтажа и конструкционных особенностей. Наличие или отсутствие декораций тоже играет свою роль. Прочность бетонных изделий не слишком разнится, а вот оформление влияет на стоимость секционных заборов и блочных вариантов в сторону увеличения.

Наборные заборы

Самые лучшие отзывы частных застройщиков заслужили именно эти доступные и красивые ограждения. Каждая секция набирается из нескольких бетонных плит одинаковой ширины. Многообразие декоративных фактур позволяет строить из такого типового «конструктора» очень интересные сооружения. Панели размером 2х0,5 м вставляются как кассеты в пазы специальных декоративных столбов и так же легко вынимаются при демонтаже.

Изготавливаются такие ограждения в специальных формах методом вибролитья, отчего бетон приобретает рельефный рисунок на поверхности и более высокую плотность. Очень часто в раствор добавляются различные пигменты, окрашивающие серый бетон в красивые натуральные тона.

ХарактеристикиЗначение
Размер наборной плиты, мм2000 х 500
Толщина, мм40 – 80
Вес, кг

панели

столба



40 – 70

90 – 100

Максимальная высота, м3
Марка прочностиМ250
Морозостойкость, циклов100
Водопоглощение, %4
Цена, руб:

панели

столба



290-1700

450-2600

Высота секции зависит от количества плит, поставленных друг на друга – каждый элемент увеличит «рост» ограды. При этом оптимальным считается набор из 2-4 панелей, хотя можно заказать столбы и под 6. Выпускаются с односторонним и двухсторонним оформлением – это влияет на стоимость систем наборных декоративных заборов. Первый вариант обойдется чуть дешевле, а второй позволит украсить участок не только со стороны улицы, но и изнутри двора.

Основные достоинства:

  • большой выбор фактур при стандартных размерах;
  • относительно малый вес отдельных элементов;
  • простота установки и демонтажа;
  • возможность построить бетонный наборный забор без устройства сплошного фундамента.

Здесь следует выделить два типа:

1. Литые ограждения, изготавливающиеся в опалубке непосредственно на участке.

Для их строительства требуется специальная съемная опалубка с декоративным рельефом стенок. Можно использовать и обычную, но тогда внешний вид бетонного забора получится совершенно непривлекательным, в дальнейшем понадобится его отделка – штукатурка или облицовка искусственным камнем.

Монолитные варианты обойдутся недешево, так как потребуются стальные трубы, мощная арматура и большое количество раствора. Именно затраты времени, денег, а также трудоемкость процесса сделали такие ограждения непопулярными.

2. Сборные конструкции из монолитных плит – переходная форма от литых к секционным.

Надежные и долговечные ограждения из железобетона требуют обязательного устройства ленточного фундамента, так как отличаются большим весом. Такой забор из бетона на готовом основании собирается относительно быстро, но только при наличии спецтехники, что отражается на конечной стоимости строительства. Декоративные плиты могут навешиваться на специальные кронштейны металлических столбов, простые ЖБИ привариваются к ним.

Основные характеристики монолитных конструкций зависят от выбранной марки бетона и плотности армирования. Забор, изготовленный методом заливки в опалубку, немногим надежнее сборной системы. Зато отдельные плиты проще в монтаже, хотя их стандартные размеры и вес необходимо учитывать при расчете проекта и устройстве фундамента.

ХарактеристикиЗначение
Размеры, мм2500х300х150
Вес плиты, т1,2 – 2
Цена, руб/шт6300-9500

Единственным достоинством монолитных систем считаются очень высокие показатели прочности и долговечности.

Блочные ограждения

Возводятся по принципу кирпичной кладки из отдельных небольших блоков – полнотелых или облегченных. Выбор блочных систем требует не только времени на строительство, но и зачастую отделки. Чтобы этого избежать, можно заказать специальные блоки с декоративной поверхностью. Особенно хорошо получаются заборы и столбы из бетонных блоков с пазо-гребневой системой зацепления. Из них легко собрать ровную и геометрически выверенную конструкцию, а дополнительные угловые и накрывные элементы обеспечат ограде аккуратный внешний вид.

Полнотелые блоки для строительства ограждений применяются редко, так как обладают большим весом и требуют устройства полноценного фундамента. Это заметно увеличивает стоимость работ. Под пустотелые блоки для забора достаточно вкопать и залить раствором опорные столбы, чтобы конструкция была устойчивой.

ХарактеристикиЗначение
Размеры блоков, мм
длина340 – 400
высота140 – 200
ширина200
Вес блоков, кг18 – 35
Цена, руб/ед.100 – 200

Достоинства блочных конструкций:

  • хорошие показатели прочности;
  • возможность возведения ограждения любой разумной высоты.

Самостоящие заборы

Довольно редкий вид ограждений в частном секторе нашел применение на стройплощадках, крупных промышленных и гражданских объектах. Состоит из бетонных секций очень большой массы с утолщением или «пятой» в нижней части. Такая особенность ж/б плиты смещает ее центр тяжести вниз, тем самым увеличивая устойчивость конструкции.

На относительно ровные поверхности секции ставятся без какого-либо фундамента или опорных столбов. Максимум, что потребуется – траншея с песчано-гравийной подушкой. В случае невозможности простой установки на грунт укладывают бетонные «стаканы» с отверстиями. А уже в них вставляют забор из бетона.

ХарактеристикиЗначение
Стандартные размеры, мм:
длина пролета1500 – 2950
высота2000 – 4000
толщина150 – 180
Вес 1 секции, т1,5 – 2,5
Стоимость плиты, рубли7800 – 10500

Достоинства самостоящих панелей:

  • Возможность устройства мобильных временных ограждений.
  • Очень быстрая установка при наличии грузоподъемной техники.
  • Минимум подготовительных работ.
  • Отсутствие фундамента.

КОНСТРУКЦИЯ БЕТОННОЙ КЛАДКИ — NCMA

ТЭК 14-16Б

ВВЕДЕНИЕ

Бетонные заборы и садовые стены используются для выполнения множества функций, включая уединение и экранирование, безопасность и защиту, украшение, звукоизоляцию, защиту от тени и ветра.

Кроме того, бетонная кладка обеспечивает превосходную долговечность, гибкость дизайна и экономичность. Широкий спектр цветов и текстур кирпичной кладки может использоваться для дополнения смежных архитектурных стилей или гармонии с природным ландшафтом.

Поскольку заборы подвергаются воздействию наружного воздуха с обеих сторон, выбор подходящих материалов, правильное структурное проектирование и качество изготовления имеют решающее значение для обеспечения максимальной долговечности и производительности.

Ограждения из каменной кладки обычно проектируются одним из пяти способов:

  • в виде консольных стен, опирающихся на сплошные фундаменты;
  • в виде стен, протянутых между пилястрами, которые, в свою очередь, опираются на опорную подушку или кессон;
  • в качестве стен, протянувшихся между ответвлениями стен, которых достаточно для поддержания стены;
  • в виде изогнутых стен с отношением дуги к хорде, обеспечивающим устойчивость; или
  • в виде комбинации вышеуказанных методов.

Настоящий TEK охватывает случаи (a) и (d) выше, на основании положений Международных строительных норм и правил 2003 и 2006 годов (ссылки 1, 2). Хотя для заборов высотой до 6 футов (1829 мм) разрешение не требуется (ссылки 1 и 2, гл. 1), в настоящем ТЭК содержатся рекомендации по проектированию и строительству. Ограждения, выполненные в виде стен, протянутых между пилястрами (вариант б), описаны в ТЭК 14-15Б «Расчет допустимых напряжений стен звукоизоляции простенков и панельных автомобильных дорог» (ссылка 3). Кроме того, заборы могут быть построены путем сухой укладки и поверхностного склеивания обычных бетонных блоков кладки (см. ссылку 4) или с использованием запатентованных систем ограждений из сухой укладки.

Рисунок 1—Типовые требования к конструкции консольного ограждения

В таблицах 1, 2 и 3 приведены требования к толщине стены и вертикальному армированию консольных стен для трех вариантов поперечной нагрузки: поперечная нагрузка, w ≤ 15 фунтов на квадратный фут (0,71 кПа) , 15 < w ≤ 20 фунтов на квадратный фут (0,95 кПа) и 20 < w ≤ 25 фунтов на квадратный фут (1,19 кПа) соответственно. Для каждой таблицы в сноске А описаны соответствующие ветровые и сейсмические условия, соответствующие боковой нагрузке, на основе Минимальных расчетных нагрузок для зданий и других сооружений, ASCE 7 (ссылка 5).

При составлении таблиц 1, 2 и 3 использовались следующие допущения:

  1. метод расчета прочности
  2. , если не указано иное, конструкции соответствуют Международным строительным нормам 2003 и 2006 годов,
  3. .
  4. кирпичная кладка,
  5. ASTM C 90 (ссылка 6) бетонные блоки кладки,
  6. заданная прочность каменной кладки на сжатие, f’ м = 1500 фунтов на кв. дюйм (10,3 МПа)
  7. ASTM C 270 (ссылка 7) следующие растворы: портландцементно-известковый раствор типа N, S или M или кладочный цементный раствор типа S или M (обратите внимание, что ни тип N, ни кладочный цементный раствор не разрешается использовать в SDC D ),
  8. ASTM C 476 (ссылка 8) цементный раствор,
  9. Арматурная сталь марки 60, арматура располагается по центру ячейки кладки,
  10. глубина от уровня земли до верха фундамента составляет 18 дюймов для ограждений высотой 4 и 6 футов (457 мм для 1,2 и 1,8 м); 24 дюйма для заборов высотой 8 футов (610 мм для 2,4 м) и
  11. Требования к армированию
  12. предполагают, что на каждом конце забора должен быть обратный угол длиной, по крайней мере, равной открытой высоте. Если концы ограждения не имеют возврата, увеличьте расчетную поперечную нагрузку на конец ограждения (для длины, равной выставленной высоте) на 5 фунтов на квадратный фут (34,5 кПа).
Таблица 1 — Консольные ограждения, подвергающиеся боковым нагрузкам до 15 фунтов на фут (0,71 кПа)
Таблица 2 — Консольные ограждения, подвергающиеся боковым нагрузкам до 20 фунтов на фут (0,95 кПа)
Таблица 3 — Консольные ограждения, подвергающиеся боковым нагрузкам Боковые нагрузки до 25 фунтов на фут (1,19 кПа)

ФУНДАМЕНТЫ

Фундамент для консольных стен удерживает стену на месте и препятствует опрокидыванию и скольжению из-за боковых нагрузок. Дюбели обычно проходят от основания к стене, чтобы передавать напряжения и закреплять стену на месте. Дюбели должны быть как минимум равны по размеру и расстоянию до вертикальной арматуры ограждения. Требуемая длина нахлеста определяется в соответствии с используемой процедурой проектирования и типом используемой детали. Для расчетных условий, перечисленных здесь, для арматурных стержней № 4 (M#13) требуется минимальная длина внахлест 15 дюймов (381 мм), а для стержней № 5 (M#16) требуется минимальная длина внахлест 21 мм. дюйм (533 мм). См. TEK 12-6, Соединения, развертывание и стандартные крюки для бетонной кладки (сноска 9).) для получения подробной информации о требованиях к соединению внахлестку.

Фундаменты шириной более 24 дюймов (610 мм) требуют поперечного армирования (см. сноски к таблице 4). Для всех фундаментов крюк должен находиться в нижней части фундамента (расстояние 3 дюйма (76 мм) до грунтового основания), чтобы усилить стержень в верхней части фундамента.

Конструкции фундаментов, перечисленные в таблице 4, соответствуют требованиям строительных норм и правил для железобетона, ACI 318 (ссылка 10). Обратите внимание, что к бетону для фундаментов, размещенных в почвах с высоким содержанием сульфатов, предъявляются дополнительные требования (ссылки 1, 2).

Таблица 4—Размеры оснований для консольных ограждений

ЗМЕЕВЫЕ СТЕНЫ

Змеевидные или «складчатые» конструкции стен придают интересные и приятные формы для улучшения ландшафта. Возвраты или изгибы в этих стенах также обеспечивают дополнительную боковую устойчивость, позволяя строить стены выше, чем если бы они были прямыми.

Стены из змеевиков и фальцованных пластин спроектированы с использованием эмпирических рекомендаций по проектированию, которые исторически доказали свою эффективность на протяжении многих лет. Представленные здесь рекомендации основаны на неармированной бетонной кладке для боковых нагрузок до 20 фунтов на квадратный фут (0,95 кПа). См. Таблицу 2, сноску A для соответствующих скоростей ветра и расчетных параметров сейсмостойкости.

Рекомендации по проектированию показаны на рис. 2 и включают:

  • радиус стены не должен превышать двукратную высоту,
  • высота стенки не должна превышать удвоенной ширины (или глубины кривизны, см. рис. 2),
  • высота стенки не должна превышать пятнадцатикратной толщины стенки, а
  • свободный(е) конец(и) змеевидной стены должен иметь дополнительную опору, такую ​​как пилястра или возврат с коротким радиусом.

Деревянный шаблон, вырезанный по заданному радиусу, полезен для периодической проверки кривых на гладкость и однородность. См. TEK 5-10A, Детали радиальной стены из бетонной кладки (сноска 11) для получения подробной информации о строительстве криволинейных стен с использованием блоков бетонной кладки.

Рис. 2. Змеевидные садовые стены

КОНСТРУКЦИЯ

Все материалы (блоки, раствор, цементный раствор и арматура) должны соответствовать применимым стандартам ASTM. Дополнительные требования к материалам перечислены в разделе «Проектирование конструкции консольного ограждения» выше.

Для предотвращения усадочного растрескивания рекомендуется использовать горизонтальное армирование и размещать контрольные швы в соответствии с местной практикой. В некоторых случаях, когда имеется достаточное количество горизонтальной арматуры, контрольные швы могут не понадобиться. Горизонтальное армирование может быть либо стыковым армированием, либо соединительными балками. Подробное руководство см. в TEK 10-1A, Борьба с трещинами в бетонных каменных стенах, и TEK 10-2B, Контрольные швы в бетонных каменных стенах – эмпирический метод (ссылки 12, 13).

Кроме того, рекомендуется горизонтальное армирование в верхнем ряду (или рядах, если используется армирование швов), чтобы помочь связать стену вместе. Для ограждений нет конструктивной необходимости обеспечивать передачу нагрузки через контрольные соединения, хотя это можно выполнить с помощью методов, описанных в ТЕК 10-2B, если это необходимо для поддержания выравнивания ограждения.

Копинги обеспечивают защиту от проникновения воды, а также могут улучшить внешний вид забора. Различные материалы, такие как бетонный кирпич, литой камень, кирпич и природный камень, подходят для ограждений из бетонной кладки. Бортики должны выступать не менее чем на ½ дюйма (13 мм) за поверхность стены с обеих сторон, чтобы образовалась кромка для капель, которая поможет удерживать капли воды на поверхности ограждения. В тех случаях, когда эстетика имеет первостепенное значение, использование встроенных водоотталкивающих средств в элементах кладки и растворе также может помочь свести к минимуму потенциальное образование высолов.

Ссылки

  1. 2003 Международный строительный кодекс. Международный совет по кодексам, 2003 г.
  2. 2006 Международный строительный кодекс. Международный совет по кодексам, 2006 г.
  3. Расчет допустимых напряжений стен звукоизоляции опор и панелей автомобильных дорог, NCMA TEK 14-15B. Национальная ассоциация бетонщиков, 2004 г.
  4. .
  5. Проектирование и строительство стен из сухой кирпичной кладки, ТЭК 14-22. Национальная ассоциация бетонщиков, 2003 г.
  6. .
  7. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02 и ASCE 7-05. Американское общество инженеров-строителей, 2002 и 2005 гг.
  8. Стандартные технические условия для несущих бетонных блоков, ASTM C 90-01a и C 90-03. ASTM International, Inc., 2001 и 2003 гг.
  9. Стандартные технические условия на раствор для каменной кладки, ASTM C 270-01a и C 270-04. ASTM International, Inc., 2001 и 2004 гг.
  10. Стандартные технические условия на цементный раствор для каменной кладки, ASTM C 476-01 и C 476-02. ASTM International, Inc., 2001 и 2002 гг.
  11. Стыки, развертывающие и стандартные крюки для бетонной кладки, ТЭК 12-6. Национальная ассоциация бетонщиков, 2007 г.
  12. Строительные нормы и правила для конструкционного бетона, ACI 318-02 и ACI 318-05. Детройт, Мичиган: Американский институт бетона, 2002 и 2005 гг.
  13. .
  14. Детали радиальной стены из бетонной кладки, ТЭК 5-10А. Национальная ассоциация бетонщиков, 2006 г.
  15. Борьба с трещинами в бетонных стенах, ТЭК 10-1А. Национальная ассоциация бетонщиков, 2005 г.
  16. Деформационные швы для бетонных стен – эмпирический метод, ТЭК 10-2Б. Национальная ассоциация бетонщиков, 2005 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Технические характеристики модульного бетонного ограждения

Загрузить (.pdf)


Загрузить (.doc)


Загрузить в формате CSI Master (.doc)

дизайнер для получения и ссылки на конкретную информацию для использования в разработке документов проекта забора. Цель состоит в том, чтобы предоставить отформатированные листы спецификаций, которые обобщают информацию, опубликованную Allan Block и другими соответствующими публикациями, а также предоставить исчерпывающий документ для большинства приложений, в которых используется бетонное ограждение без строительного раствора в качестве компонентов блочного ограждения. Цель этих спецификаций состоит в том, чтобы помочь местному инженеру-проектировщику ограждений, но не ограничивать их гибкость для любой конкретной проектной ситуации.

Раздел 1

Часть 1: Общие положения

1.1 Объем работ

Забор Allan Block

Работы включают комплектацию и установку модульной системы ограждения из бетонных блоков с высотой и длиной, указанными на строительных чертежах и в соответствии с настоящим документом.

1.2 Справочные стандарты

Стандартные спецификации ASTM C1372 для сегментных блоков подпорной стены.
ACI 318: Глава 5 – Смешивание и укладка бетона

1.3 Доставка Хранение и транспортировка

  1. Подрядчик должен проверить материалы при доставке, чтобы убедиться, что они получены в надлежащем виде.
  2. Подрядчик должен предотвращать контакт чрезмерного количества грязи, бетона и подобных строительных материалов с материалами.
  3. Подрядчик должен защитить материалы от повреждения на месте. Поврежденные материалы, в том числе треснувшие и отколотые блоки сверх допусков, предусмотренных в ASTM C1372, не должны использоваться в ограждении.
Часть 2: Материалы

2.1 Блоки системы AB Fence

  1. Блоки системы должны представлять собой блоки системы AB Fence, произведенные лицензированным производителем.
  2. Блоки системы
  3. должны иметь минимальную прочность на сжатие в течение 28 дней 3000 фунтов на кв. дюйм (20,7 МПа) в соответствии с ASTM C1372. Бетонные блоки должны иметь достаточную защиту от замерзания и оттаивания со средней скоростью поглощения 7,5 фунт/фут 3 (120 кг/м 3 ) для северного климата и 10 фунтов/фут 3 (160 кг/м 3 ) для южного климата.
  4. Внешние размеры должны быть одинаковыми и постоянными. Максимальные отклонения размеров должны составлять 1/8 дюйма (3 мм), не включая текстурированную поверхность
  5. .
  6. Внешняя поверхность должна быть текстурированной или полосатой или их комбинацией. Цвет указан владельцем проекта.

2.2 Сваи и бетонные столбы

  1. Бетон, используемый для возведения свай и заполнения опорного блока, должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм (20,7 МПа).

2.3 Бетонный раствор

  1. Бетонный раствор, используемый в качестве заполнения стержня для панелей с соединительными балками, должен соответствовать стандарту ASTM C476 и иметь минимальную прочность на сжатие 3000 фунтов на кв.

2.4 Стальная арматура

  1. Все арматурные стержни должны быть деформированными стальными заготовками, соответствующими стандарту ASTM A615, класс 60. На стержнях производитель должен маркировать размер стержня и марку стали, а заверенные заводские отчеты должны быть представлены для записи.

2.5 Строительный клей

  1. Строительный клей для наружных работ, используемый для приклеивания заглушки к стойкам и панелям, должен иметь класс NP1 производства BASF (или аналогичный).

2.6 Материал прокладок

  1. Материал, используемый для постоянных прокладок, должен быть неразлагаемым.
Часть 3: Конструкция системы

3.1 Схема

  1. Выкопайте траншею глубиной 6 дюймов (150 мм) и шириной 12 дюймов (300 мм) вдоль центральной линии ограждения AB по всей длине ограждения.
  2. Чтобы обеспечить точное расстояние между стойками, установщик должен следовать всем указаниям, изложенным в Руководстве по установке системы забора AB.
  3. Центр каждого отверстия для сваи должен быть расположен и просверлен с максимальным горизонтальным допуском ± 1 дюйм (25 мм). Глубина и диаметр должны быть не меньше указанных в проекте.
  4. Верх отверстий для свай должен быть установлен максимум на 1 дюйм (25 мм) ниже проектной отметки сваи. Кусок цилиндрического трубного материала высотой 12 дюймов (300 мм) и диаметром 24 дюйма (600 мм) рекомендуется использовать для формирования верхней части отверстия для установки высоты наголовника сваи.

3.2 Конструкция сваи

  1. Залейте бетоном отверстие для сваи в соответствии с требованиями по прочности для бетона сваи и закончите с максимальным перепадом высот 1 дюйм (25 мм).
  2. Поместите вертикальную стальную арматуру во влажный бетон сваи в пределах 0,5 дюйма (13 мм) от расчетного горизонтального положения стали. Стальные стержни должны входить в сваю на глубину, указанную в проекте, с минимальной шириной покрытия в нижней части сваи 3 дюйма (75 мм). Стальные стержни также должны выступать за верхнюю часть сваи на минимальное расстояние, чтобы соединение внахлестку соответствовало проектным требованиям.
  3. Дайте бетону затвердеть в течение 4 часов при температуре 40 ° F (4,4 ° C) или выше или до тех пор, пока он не станет достаточно твердым, чтобы выдержать более чем поверхностную царапину при царапании стальной арматурой, прежде чем размещать столбовой блок.

3.3 Строительство столбов и панелей

  1. Заполните траншею между каждым столбом до проектной отметки нижней части ограждения хорошо отсортированным уплотняемым заполнителем до 95% по стандарту Проктора.
  2. При необходимости установите первый блок стоек на строительный раствор с максимальной толщиной 1 дюйм (25 мм), чтобы компенсировать перепад высот. Столбовой блок должен быть размещен ровно и отвесно во всех направлениях. Дайте раствору достаточное время для отверждения, прежде чем размещать дополнительные ряды блоков столбов. Прочность раствора должна соответствовать или превышать проектные требования столба и сваи.
  3. Панели должны выступать не менее чем на 1 дюйм (25 мм) в опорные стойки.
  4. Горизонтальная стальная арматура должна быть установлена ​​в указанных местах связующих балок. Горизонтальная сталь должна иметь 1,5-дюймовую (38 мм) прозрачную крышку на каждом конце.
  5. Блоки должны быть установлены ровно во всех направлениях и по прямой линии от стойки к стойке. Допустимо общее отклонение 0,125 дюйма (3 мм).
  6. Блок панели должен быть уложен в стопку в виде бегущей связки или предварительно заданного смешанного рисунка.
  7. Один ряд панельных блоков выше и ниже горизонтальной стали в местах крепления балок должен быть заполнен мелкозернистым бетонным раствором, отвечающим требованиям по прочности, и закреплен вибратором для бетона. Все панельные блоки, связанные с связующей балкой, должны быть отлиты за один раз.
  8. Поместите хомуты из проволоки 9 калибра (мин.) в каждую из первых двух жил с каждого конца и приблизительно в каждую вторую жилу, минимум по одному хомуту на блок.
  9. Минимальное время отверждения бетонного раствора составляет 4 часа для нижней соединительной балки и 2 часа для всех остальных мест.
  10. Максимальная высота штабелирования и заполнения опорных блоков составляет 4 фута (1,2 м) или 6 рядов. Вертикальная стальная арматура должна обеспечивать зазор в 1 дюйм (25 мм) от всех внутренних поверхностей опорного блока. Минимальные требования к соединению внахлестку составляют 24 дюйма (610 мм) или в соответствии с проектными требованиями и местными строительными нормами.
  11. Готовая стойка должна быть установлена ​​ровно и отвесно во всех направлениях с допуском ± ½°.
  12. Панели должны быть установлены с допуском 1 дюйм (25 мм) в горизонтальном направлении по длине панели и допуском 0,375 дюйма (8 мм) в вертикальном направлении.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
