Анкер забивной: устройство, виды, монтаж

  1. Устройство и сферы применения
  2. Основные разновидности
  3. Забивные анкеры с насечками и без
  4. Особенности монтажа

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

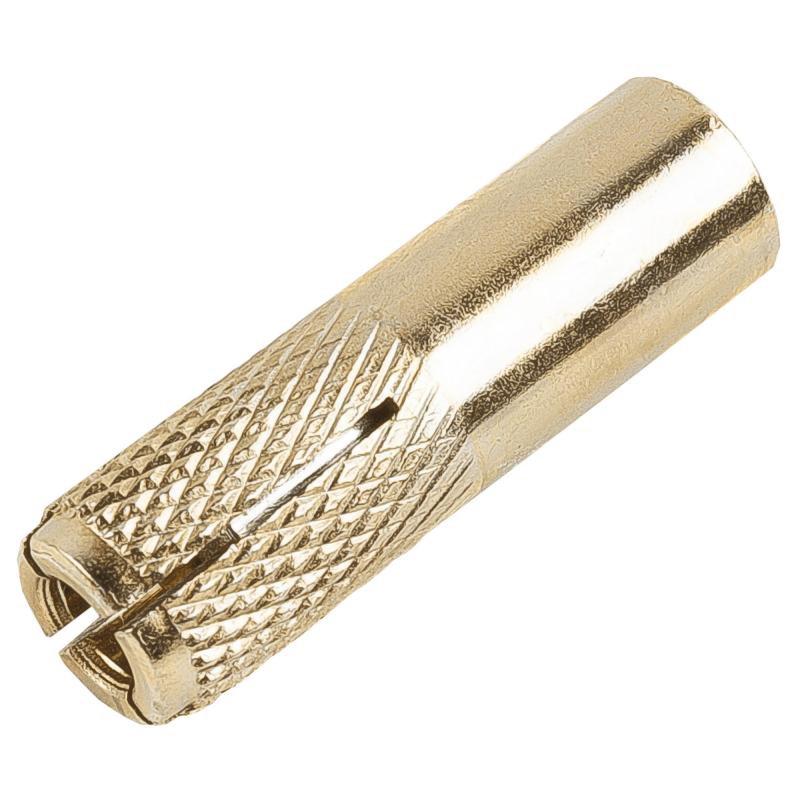

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления.

Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

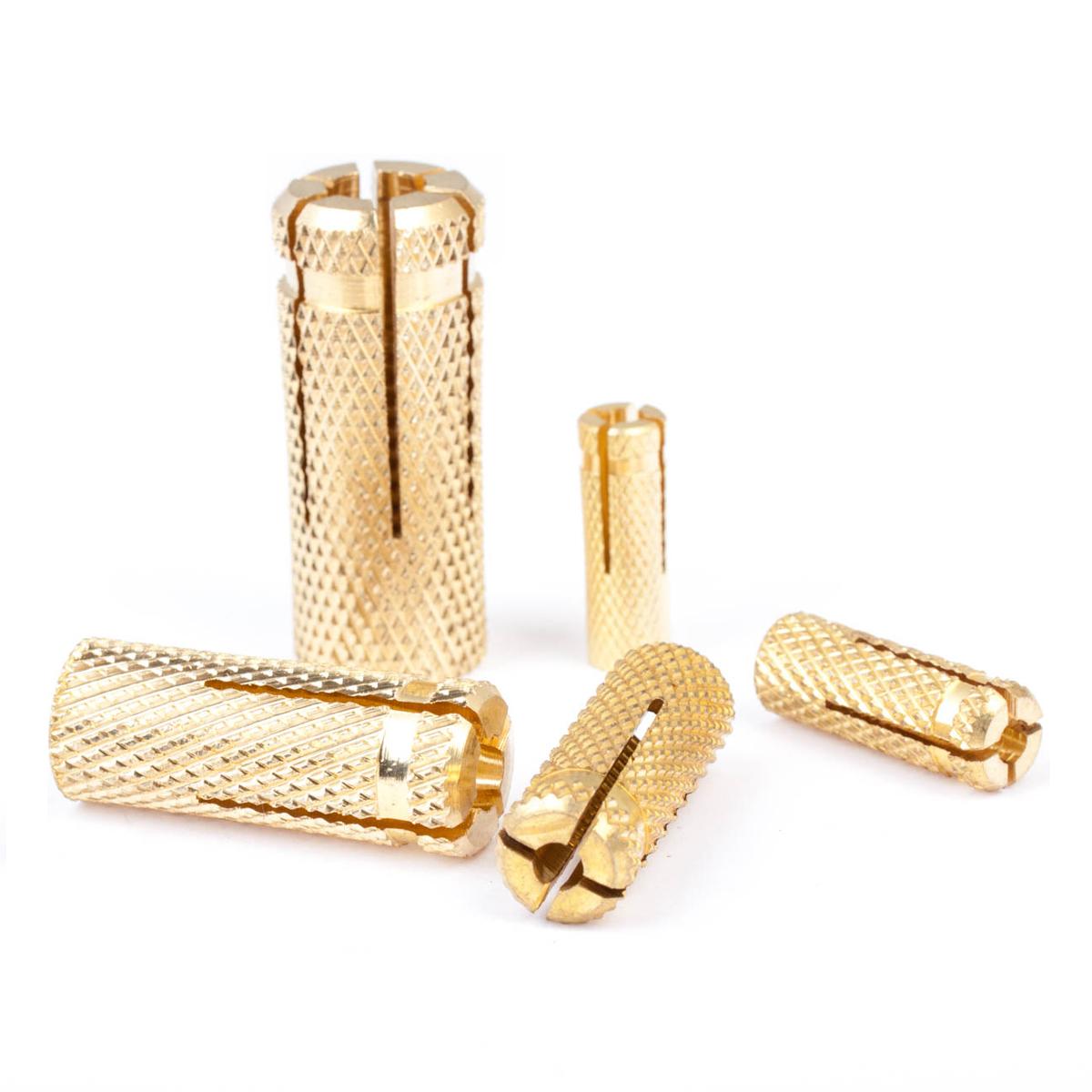

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке.

Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

  • по материалу изготовления: стальной и латунный;
  • по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами.

В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

  • простоту использования;
  • отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
  • доступную стоимость;
  • высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки.

Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Забивные анкеры | Стальные высшего качества

Изделия компании Sormat

Распорные анкеры

Распорные анкеры «Sormat» включают клиновые анкеры, анкеры для высоких нагрузок и анкеры PFG. Они предназначены для использования в тверых, полнотелых материалах. Распорные анкеры создают расклинивающие силы и силы трения при взаимодействии с материалом основания. Анкеры с контролируемым моментом затяжки используют, в основном, для групповых и одиночных креплений при средних и высоких нагрузках.

перейти в категорию

Анкеры с подрезкой

Анкеры с подрезкой состоят из деталей, которые расширяясь создают механический замок с бетоном. Сила расширения при монтаже и приложении нагрузки значительно меньше, чем у распорных анкеров. Анкеры с подрезкой можно устанавливать при небольших осевых и краевых расстояниях. При достаточной глубине монтажа и правильной геометрии подрезки анкер функционирует также , как и закладной, т.е. и те […]

перейти в категорию

Анкерные шурупы

Анкерные шурупы «Sormat » включают в себя шурупы по бетону S-CS и Multi-Monti® и шуруп по газобетону KBRM. Резьба анкерного шурупа, врезаясь в материал основания, передает вырывающую нагрузку через резьбовую подрезку на стенки отверстия. Трение не позволяет анкеру ослабиться и вывентиться. Анкеры с контролируемым моментом затяжки используют, в основном, для групповых и одиночных креплений при […]

перейти в категорию

Химические анкеры

Химические анкеры «Sormat» включают инжекционные массы ITH и стеклянные ампулы. Химические анкеры характеризуются использованием связующего агента, крепящего анкер к бетону и содержат сведения о способе применения и химических ингредиентах связующего вещества. Обычные способы применения -ампулы и инжекционные системы. Ингредиенты делятся на органические и неорганические составляющие. Сила сцепления зависит от типа смолы, производителя и компрессионной прочности […]

перейти в категорию

Дюбеля и дюбель-гвозди

Дюбеля и пластиовые втулки вставляются в предварительно просверленное отверстие. При вворачивании подходящего шурупа или забивании подходящего гвоздя, дюбеля расширяются в упор со стенками отверстия или затягиваются в узел в полости, а иногда делают и то и другое. Обычно дюбеля изготавливают из полиэтилена P (PE), полипропилена или полипропена (PP), полиамида (PA) или некой комбинации из пластика […]

перейти в категорию

Крепления для листовых и пустотелых материалов

Крепеж для листовых и пустотелых материалов специально разработан для крепления в листы из гипсокартнона и древесноволокнистых плит. Некоторые виды крепежа также могут быть использованы в бетоне и кирпиче, но с пустотами непосредственно за видимой поверхностью. Некоторые анкеры позволяют снять и повторно установить прикрепленную деталь. Они сильно отличаются по принципу работы и несущей способности, но обычно […]

перейти в категорию

Крепеж для фасадных систем

Крепеж для фасадных систем «Sormat» включает фасадные дюбеля IPL, крепления MERK для энергосберегающих систем, стержневые фиксаторы и втулки RU M8/PH M8 и фиксаторы RVK/RVKM. Фасадные крепления обычно испольуют для крепления различных конструктивных систем, оснований под штукатурку и дополнительных слоев теплоизоляции к внешнему контуру здания или поверхности.Фасадные крепления «Sormat» разработаны для уменьшения энергопотребления и ускорения реновации […]

перейти в категорию

Буры

Буры «Sormat» включают 2-х и 4-х резцовые SDS+, буры для кирпича, а также буры SDS MAX PRO для профессиональных перфораторов. Буры используются в электрических инструментах для создания отверстия в конструкционном материале. Буры имеют много различных размеров, типов и форм.

перейти в категорию

Аксессуары и инструменты

Все аксессуары необходимы для успешного и безопасного монтажа. Использование специального установочного инструмента обеспечивает безопасность и делает серийный монтаж легче.

перейти в категорию

Вставные анкеры

Вставные анкеры представляют собой анкеры с внутренней резьбой для бетона, предназначенные для анкеровки в бетон. Вставьте анкер в предварительно просверленное отверстие в бетоне. С помощью установочного инструмента расширяется анкер внутри отверстия в бетоне.

Для установки вставных анкеров требуется установочный инструмент. Если у вас нет инструмента для настройки, обязательно приобретите его.

ИСПОЛЬЗОВАНИЕ

• Вставные анкеры следует использовать только в монолитном бетоне.
• Их основное применение – вставка резьбового стержня для подвешивания электрических кабельных лотков, воздуховодов систем отопления, вентиляции и кондиционирования воздуха, а также труб и головок пожарных спринклеров.
• Их можно использовать в тех случаях, когда требуется анкер заподлицо, а также когда необходимо вставить и удалить болт.
• Для установки анкера в бетон требуется установочный инструмент.

УСТАНОВКА

• Как и для всех анкеров с внутренней резьбой, обозначенный диаметр вставного анкера относится к боковому диаметру анкера.
• Внешний диаметр анкера равен диаметру отверстия, необходимого для сверления в бетоне.
• Минимальная глубина заделки для каждого диаметра вставного анкера равна длине анкера.
• Вставному анкеру требуется дно отверстия для установки анкера.
• Сначала вставьте анкер в отверстие так, чтобы открытый конец с резьбой был направлен к поверхности, затем вставьте соответствующий установочный инструмент и ударяйте молотком до тех пор, пока вставной анкер не будет полностью установлен.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ

• Удерживающая способность вставного анкера в основном зависит от давления бетона на квадратный дюйм и глубины заделки. Другие факторы включают наличие стальной арматуры в бетоне и полное расширение вставного анкера.
• Вставной анкер имеет гладкие стороны, что позволяет увеличить площадь контакта с бетоном, обеспечивая, таким образом, постоянную удерживающую способность.

РАЗМЕРЫ

• Забивной анкер изготавливается пяти диаметров, каждый диаметр имеет одну длину.
• Вставной анкер не изготавливается диаметром 7/8 дюйма или 1 дюйм.
• Вставной анкер любого размера доступен в стандартном оцинковании, нержавеющей стали 304 и нержавеющей стали 316.
• Вставной анкер из оцинкованной углеродистой стали не имеет диаметра.
