Размер листа ОСБ стандартный: параметры, классификация



OSB или ОСБ, ОСП, ОСБИ – это очень распространенный вид многослойных деревянных плит, которые состоят из прессованных щепок и клея, изготовленного из смолы, борной кислоты и воска. Полное название материала – ориентированно-стружечные плиты или по-английски oriented strand board (отсюда и аббревиатура OSB).

Плита или лист ОСП может обладать определенными характеристиками в зависимости от того, какое дерево и какой состав клеевой массы использовались при производстве. Соответственно, при покупке ОСБИ панели непременно придется принять во внимание ее тип, чтобы в итоге получить нужный набор эксплуатационных свойств. Более того, разным может быть также и размер ОСБ листа, что предопределяет его характеристики.

Ниже мы рассмотрим, какие существуют классификационные типы OSB с учетом области применения, производителя и размера ОСБ плиты.

размер листа осб стандартный

размер листа осб стандартный

Классификационные типы и маркировка OSB плит

В основе классификации лежит, прежде всего, происхождение, то есть место производства листа ОСБ. Собственные стандарты существуют в Европейском Союзе, Соединенных Штатах, а также в России.

Впрочем, российские стандарты почти полностью ориентированы сегодня на европейский, поэтому размеры ОСБ плиты отечественного производства обычно совпадают с аналогами, производимыми в ЕС. Маркировка ОСП в России также осуществляется в полном соответствии с европейскими параметрами: российский ГОСТ Р 56309-2014 аналогичен стандарту ЕN300:2006 в ЕС.

Исходя из этого, рассматривать классификацию листов ОСБ логично в зависимости от происхождения – отдельно для европейского и американского производства.

размер листа осб стандартный

размер листа осб стандартный

Подходы к стандартизации OSB по европейским стандартам

Упомянутый выше стандарт ЕN300:2006, по которому производятся листы ОСБ в Европе, предопределяет основные параметры стандартной УСБ панели. С их помощью может быть проведена своего рода ОСБ расшифровка.

В числе главных следующие характеристики:

  • Гибкость
  • Прочность, сопротивление давлению
  • Устойчивость к стиранию с лицевой стороны (разобраться, что такое лицевая сторона ОСБ плиты как определить ее и как распознать, можно с первого взгляда: лицевая сторона всегда более гладкая и аккуратная)
  • Высокое сцепление с разными материалами, покрытиями
  • Резистентность к воздействию влаги и тепла
  • Огнестойкость
  • Плотность, достаточная для встраивания в плиту крепежных деталей

размер листа осб стандартный

размер листа осб стандартный

Перечисленные параметры предопределяют принадлежность плит ОСБ к одному из классификационных типов.

  • Первый тип, OSB 1 – листы, ориентированные на низкий уровень нагрузки, минимальное механическое воздействие, подходят только для сухих помещений.
  • Второй тип, OSB 2 – плиты, которые способны выдержать нагрузку и противостоять давлению, но при этом должны использоваться только в сухой среде.
  • Третий тип, OSB 3 – универсальный вариант, когда листы, способные выдержать нагрузку и давление, одновременно устойчивы и к повышенной влажности.
  • Четвертый тип, OSB 4 – суперпрочные плиты, которые не боятся не только влаги, но и больших потоков воды, а также открытого пламени и при этом выдерживают максимальную механическую нагрузку абсолютно любой природы.

Стоит ли говорить, что плита OSB 3 может рассматриваться как компромиссный вариант с наилучшим набором свойств. Однако если речь идет о максимальном качестве, то лучше остановить выбор не на ОСП 3, а на ОСП 4.

Дополнительно обратим внимание, что ОСБ влагостойкая характеризуется способностью сохранять свои свойства при относительной влажности в помещении выше 65%. ОСБ 1 и 2 могут использоваться только там, где относительная влажность значительно ниже при средней температуре выше 20 градусов по Цельсию выше нуля.

размер листа осб стандартный

размер листа осб стандартный

Подходы к стандартизации OSB по стандартам Канады и США

В Северной Америке существуют собственные подходы к типологии листов ОСБ. На отечественном рынке ОСБ производства США и Канады не является редкостью. При этом распознать такую продукцию можно по специфической маркировке.

Североамериканские стандарты по классике – это CSA0325, а также PS2. Оба варианта очень схожи между собой, и большинству производителей проще соблюдать сразу два норматива, чем следовать только одному из них.

Важно отметить, что в США и Канаде не существует классов, на которые распределялись бы ОСБ листы по стандарту. Есть просто специальная маркировка для обозначения тех или иных конкретных свойств:

  • W – это листы ОСП для стен и других поверхностей вертикального расположения. Это облицовочный стандарт.
  • 1F – это маркировка для покрытия на пол, настила.
  • 2F – это также вариант напольного настила с тем лишь отличием, что он не подойдет для укладки на лаги или другую неровную неоднородную поверхность (с 1F это возможно).
  • 1R – это листы для обрешётки кровли, которые не требуют опоры с краев.
  • 2R – это вариант, аналогичный 1R, но предусматривающий опору.

размер листа осб стандартный

Если говорить в целом, то на одном и том же готовом изделии можно встретить от одной до пяти указанных маркировок. Чаще всего одна плита ОСП отвечает двум-трем критериям и имеет, соответственно два или три оригинальных обозначения.

Важный нюанс. При нанесении маркировки дополнительно принято проставлять цифровое значение, указывающее на то, каким может быть максимальное расстояние между так называемыми поясами каркаса. Единица измерения этого расстояния – дюймы.

Также на плитах проставляется значение предельной влажности в процентах. Если влажность выше указанного значения, то свойства ОСБ автоматически снижаются. Иногда вместо цифрового значения влажности используется условное обозначение:

Interior – материал предназначен для применения внутри помещения. В данном случае речь идет о нестойких к влаге плитах ОСП.

размер листа осб стандартный

размеры осб плиты

Esposure binder – при наличии специальной пропитке листы ОСП могут использоваться не только в помещениях, но и на улице, в условиях высокой влажности.

Exterior – стойкий к многократному воздействию влаги вариант, способный без утраты свойств намокать и высыхать, не разбухающий и не рассыхающийся. Такой УСБ лист вполне можно стелить даже на открытый грунт.

Если сравнивать ОСБ листы из Северной Америки и Европейского Союза/ России, то налицо более широкий набор вариаций, изготовленных в США и Канаде. В этом случае есть больше возможностей подобрать ориентированно-стружечные плиты под конкретные нужны, максимально индивидуально совершить покупку.

Еще одно отличие американских и европейских плит – это древесина. США и Канада специализируются на тополе как основном материале для стружки, а в Европе преимущественно применяют хвойные деревья.

размеры осб плиты

Классификация ОСП листов по кромке и типу поверхности

Помимо чисто технических параметров листы ОСБ отличаются друг от друга и по физическим, а также эстетическим особенностям. Внешний вид, а также характеристики поверхности листов предопределяют, насколько они впишутся в интерьер или будут соответствовать стилю оформления здания.

Итак, рассмотрим, какими могут быть плиты ОСБ с точки зрения своей поверхности.

размеры осб плиты

Нешлифованные

Упрощенный вариант, фактически лишенный обработки. Поверхность в данном случае остается грубой, шероховатой, возможны торчащие части древесной стружки.

Главный плюс таких листов – их низкая стоимость. Кроме того, нешлифованные плиты хорошо соединяются с другими материалами, не скользят.

Основное направление использования – для кровли в качестве обрешётки.

Шлифованные

Как становится ясно из названия, это вариант, когда поверхность листа хорошо зачищена и обработана. В этом случае легко покрывать плиты краской или лаком, ставить одну на другую.

За счет имевшей место обработки стоимость изделий возрастает по сравнению с нешлифованными плитами.

размеры осб плиты

Лакированные

Это те же шлифованные листы, которые уже заранее были покрыты лаком при помощи специального вальцевого станка. Такая предварительная обработка делает панель стойкой к влаге, придает дополнительную прочность и более привлекательный внешний вид.

Соответственно, область применения лакированных ОСП в основном связана с дизайном и оформлением.

Ламинированные

Самый современный и дорогой вариант.

Поверхность листа ОСБ в данном случае покрывается не просто лаком, но особым полимерным материалом. Это дает максимальную прочность и формирует весьма красивый дорогой образ.

Заминированная поверхность может быть оформлена практически в любом цвете или даже в нескольких оттенках.

размеры осб плиты

размеры осб плиты

Типы кромки ОСП листа

В этом случае есть всего два типа – прямая кромка и фигурная кромка.

Прямая применяется как основа, черновой материал, база для дальнейшей отделки. Иногда прямая кромка служит для производства из ОСБ какой-либо тары, ящиков и т.д.

Что касается фигурной кромки, то она подходит для финальной итоговой облицовки. Она предусматривает, что на листе с разных сторон будут находиться пазы и выпуклости, за счет которых возможна максимально плотная стыковка. Соответственно, получится собрать однородную плоскость из нескольких листов при сохранении максимальной тепло- и влагоизоляцией.

размеры осб плиты

размер листа осб стандартный

Размеры OSB плит

Все сказанное выше касается самых разных по величине и площади панелей. Для листов ОСП размеры предопределяются не классификационным типом, стандартами и пожеланиями заказчика и производителя.

Если упоминается размер листа ОСБ стандартный для Европы и России, то речь идет о параметрах 1250*2500 мм. Это параметры, аналогичные листам гипсокартона и составляющие по площади три квадратных метра.

Как видно, по умолчанию размеры ОСБ листа достаточно большие, что связано с тем, что материал этот применяется в основном для работы с крупными зданиями и просторными помещениями.

размеры осб плиты

В Северной Америке размер листа ОСБ по стандарту немного иной – 1220*2440 мм, однако тоже достаточно крупный.

Если присмотреться внимательнее, можно заметить, что размер ОСБ листа ширина и длина его связаны друг с другом: длина ровно в два раза больше ширины. Таким образом, древесно стружечная плита по форме является прямоугольником.

Впрочем, как мы уже упоминали выше, размеры листа ОСБ могут быть самыми разными, если он изготовлен в США или Канаде. Например, если необходимо покрыть действительно просторную площадь, можно использовать увеличенные размеры ОСП – 3000*6000 мм или даже 3150*6300 мм.

Более того, при индивидуальном обращении к производителю можно получить действительно индивидуализированные размеры. Так, некоторые компании готовы создать лист ОСБ размеры которого превышают 7 м. Для высоких зданий такие параметры – единственно приемлемый вариант.

размеры осб плиты

Что касается ширины или толщины панели, то в этом смысле размеры ОСБ также бывают разными.

В соответствии с назначением или классом можно выбрать изделия с шириной от 6 мм вплоть до 25 мм. Среднестатистический размер ОСБ листа 9 мм. Более тонкие листы весят меньше, а потому подойдут для тех случаев, когда нужно минимальное давление на несущую основу. Стоит отдельно обращать внимание, насколько плотным является лист, поскольку при высокой плотности даже если размеры ОСБ листа стандартные, он может оказаться очень тяжелым.

Так, некоторые из производителей готовы предлагать на рынке обычные размеры листа ОСБ 9 мм при весе в целых 100 кг! Здесь размер ОСБ листа 9 мм играет куда меньшую роль по сравнению с другими параметрами. Это еще раз указывает на важность учета не какого-то отдельного параметра, а нескольких характеристик вместе.

размеры осб плиты

На рынке максимально широкий размерный ряд и большое количество вариаций ОСП предлагают такие известные в своей сфере компании, как Kronospan (производство расположено в Могилеве, Республика Беларусь, продукция представлена в России, Украине и Беларуси), Ultralam (отечественная фирма, расположенная в городе Торжок, Россия – работает только по территории РФ), ДОК “Калевала” (компания из Карелии, успешно выходящая на рынки стран СНГ). Из заграничных производств самые известные и качественные ориентированно-стружечные панели предлагают GLUNZ в Германии и EGGER в Румынии.

размеры осб плиты

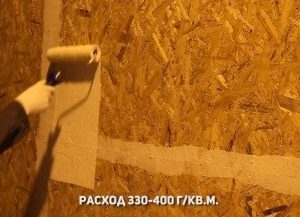

Чем и как можно покрасить ОСБ плиту

Если ОСП имеет гладкую шлифованную поверхность, то проблем с тем, чтобы покрасить его, точно не возникнет. Лакокрасочные покрытия легко ложатся на ОСБ лист размер которого может быть любым.

Рекомендуется использовать те же виды краски, что применяются традиционно для обычного дерева.

Акрил – считается экологически безопасным, быстро сохнет, формирует надежную защиту от воздействия влаги и за счет формирования пленки продлевает жизнь материала.

Полиуретан – отлично подходит для внешней отделки, формируя не только прочную, но и эстетически привлекательную пленку на поверхности.

Краски на основе латекса – подходят для проработки внутренних поверхностей, поскольку имеют плотную густую структуру и при этом нетоксичны.

Масляные краски – самый простой вариант, идеален для краев и торцов, однако из-за особенностей состава крайне долго просыхает и долго сохраняет неприятный аромат.

В идеале можно воспользоваться специализированными красителями, которые производятся непосредственно для ОСП. Их главные особенности – способность проникать глубоко в структуру материала, быстрое высыхание, однородность верхнего слоя после покрытия. Эти составы экологически чистые, безопасны в быту и отлично защищают поверхность.

Поскольку у  листа ОСБ размер может оказаться достаточно большим, покрывать его краской не всегда удобно вручную. Здесь помогут специальные распылители и иные приспособления.

размеры осб плиты

Обновление фасада строения ОСБ панелями

Широта применения панелей, независимо от того, каков размер ОСП, поражает разнообразием. При этом одна и та же ОСБ плита характеристики применения менять не способна. Она либо предназначена для внешней отделки, либо нет, она или достаточно прочна для кровли, или же просто не выдержит давления.

Тем не менее, OSB плита размеры “стандарт”  прекрасно подойдет как для облицовки, так и для формирования основы для строительства. Как ни парадоксально, есть примеры зданий, полностью построенных из ОСБ. В этом случае панели выступают как база для пенополистирола, в итоге получается достаточный теплосберегающий эффект.

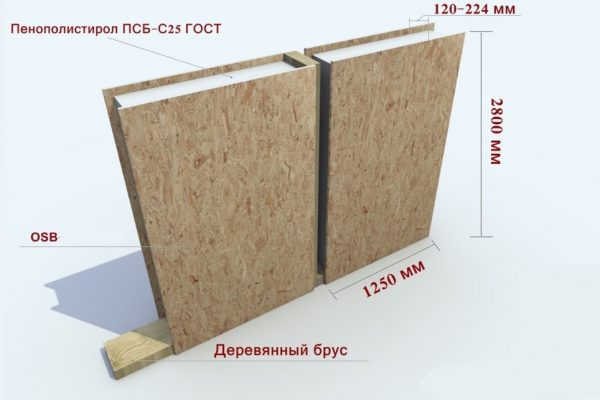

Такое сочетание известно как сэндвич-панель. Обычно в них размер листа ОСБ 9мм, а пенополистероловые листы берутся по стандарту. Из сэндвич-панелей можно достаточно быстро, по примеру конструктора, сформировать здание средних размеров.

Что касается внешней отделки, то в данном случае размеры ОСБ плиты 9 мм не обязательны, а пенополистерол и вовсе не нужен. Суть процесса сводится к тому, чтобы закрепить на фасаде ОСП листы для утепления и одновременного решения дизайнерских задач.

Ниже рассмотрим стандартную последовательность действий по каркасной обшивке здания ориентированно-стружечными плитами. Напомним еще раз, что размер ОСБ подбирается здесь полностью индивидуально.

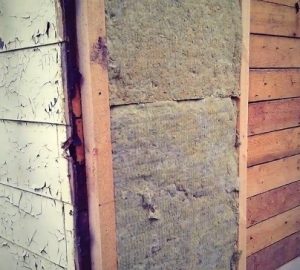

Этап первый. Обрешетка.

Создается вертикальный каркас из брусьев, перекрытый по горизонтали минватой.

Обшивка ОСП.

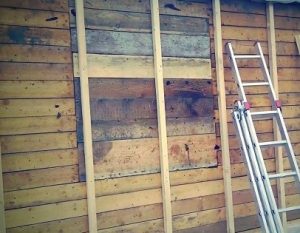

Этап второй. Крепеж поясов.

Необходимо выровнять стены посредством установки специальных стоек, на которые впоследствии будет крепиться обшивка.

Этап третий. Контроль вертикальных и горизонтальных линий.

Параметры “сетки”, образованной стойками и брусьями, зависят от того, каковы у ОСП плиты размеры. В соответствии с ними определяется расстояние между деревянными стойками, а затем и между перпендикулярными горизонтально положенными брусьями.

Если ОСБ плита размеры имеет нестандартные, придется заранее продумывать формат укладки. А чтобы сохранить одинаковый уровень, рекомендуется натягивать между крайними стойками капроновую нить и уже под нее подгонять стойки, расположенные в середине.

Обшивка ОСП.

Этап четвертый. Утепление и контробрешетка.

Этот этап не обязателен, но послужит для лучшей теплоизоляции. Брусья располагаются перпендикулярно первому слою обрешетку, между слоями располагается материал-утеплитель.

Когда у листа ОСБ размеры слишком велики или панель не имеет кромки по профилю, рекомендуется установить специальные перемычки там, где располагается шов (стык).

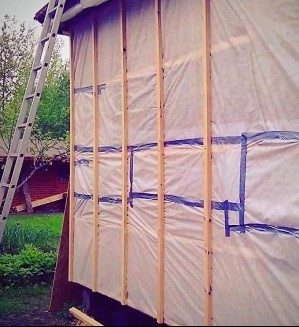

Этап пятый. Гидроизоляция.

Между утеплителем и следующим слоем контробрешетки выстилается пленка и прикрепляется к панелям. Снова обращаем внимание на ОСБ размер, поскольку пленку лучше сразу готовить перекрывающей 2 и более листов.

Обшивка ОСП.

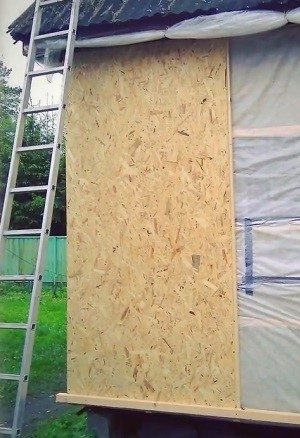

Этап шестой. Обшивка ОСП.

Края листов крепятся ровно в середину поясов. Каждый лист прикручивается к брусу при помощи самореза.

осп плита размеры

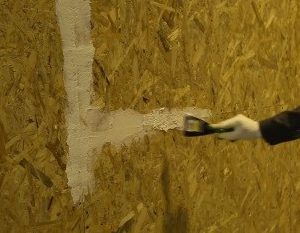

Этап седьмой. Отделка.

Заделываются швы, производится лакировка и окрашивание поверхности. Снаружи можно смонтировать дополнительный слой декоративных ориентированно-стружечных плит. При этом для ОСП размеры листа в данном случае могут не соотноситься с размерами листов ОСП внутреннего слоя.

Видео. Монтаж ОСБ листов, характеристики и экологичность



Размер ОСБ листа: стандартные параметры, классификация

ОСБ или ОСП плиты – строительный материал, обладающий уникальным набором свойств, создавших для него обширнейшую сферу применения в строительстве и ремонте. Сегодня мы подробно расскажем о самом материале, узнаем стандартный размер ОСБ листа, а также посмотрим, как его можно использовать на фасаде вашего строящегося или готового дома.

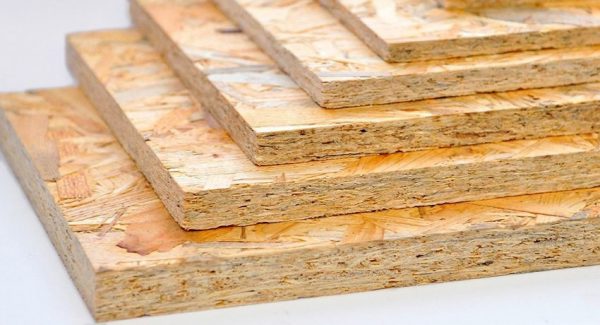

Размер ОСБ листа Размер ОСБ листа

Классификация ОСП плит

Если расшифровать аббревиатуру ОСП, то получим ориентировочно-стружечные плиты. Что означает это название? Материал представляет собой многослойные плиты, получаемые методом прессования деревянных щепок определенного размера под высоким давлением, смешиваемых с клеевой массой. Такой симбиоз и наделяет материал его основными свойствами. В зависимости от типа сырья ОСБ листы могут быть разными, так что при выборе лучшего решения под конкретные задачи стоит учесть много факторов, про которые мы сейчас же подробно поговорим.

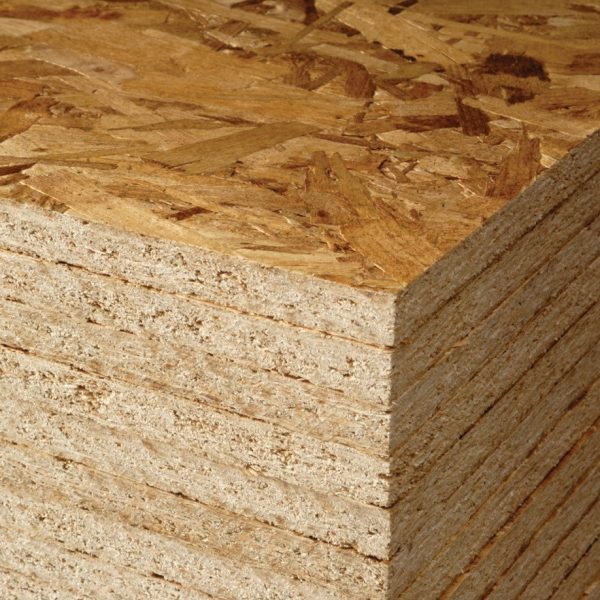

Структура материала в разрезе и сверхуСтруктура материала в разрезе и сверху

Итак, сразу скажем, что при изготовлении ОСП производители могут ориентироваться на разные стандарты: США, Евросоюза и России.

Интересно знать! Российские компании ориентируются именно на международные требования качества, так как наш ГОСТ Р 56309-2014 разработан на основе европейского стандарта ЕN300:2006, о чем говорит даже одинаковая маркировка изделий, выпущенных отдельно по тому и другому стандарту.

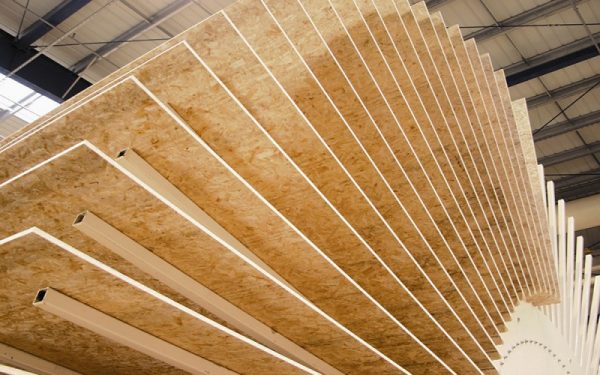

ОСБ панелиОСП панели

Поэтому давайте по отдельности разберем требования стандартов ЕС и США по порядку.

Нормативные документы ЕС

Главные критерии качества ОСП плит в Европе отражаются двумя нормативными документами: ЕN300 и ЕN13986. Первый текст является более распространенным, поэтому за основу нашего повествования возьмем именно его. Определяет он следующие основополагающие характеристики материала:

  1. Стойкость лицевой поверхности к истиранию.
  2. Прочность на изгиб.
  3. Взаимодействие с различными покрытиями.
  4. Удержание крепежных элементов.
  5. Устойчивость к воздействию влажной среды.
  6. Пространственная прочность.
  7. Огнестойкость.
Работа с современными материаламиРабота с современными материалами

По указанным характеристикам все ОСБ плиты разделены на 4 класса качества:

  1. OSB 1 – панели, предназначенные для использования в сухих помещениях и сооружения легких ненагруженных конструкций.
  2. OSB 2 – эти панели также применяются в сухой среде, но уже способны выдерживать нагрузки в составе различных конструкций.
  3. OSB 3 – эти листы считаются универсальными, так как способны выдерживать нагрузки и одновременно использоваться во влажных условиях.
  4. OSB 4 – самый качественный материал, предназначенный для высоконагруженных конструкций. Он абсолютно не боится воды и прекрасно противостоит открытому пламени.

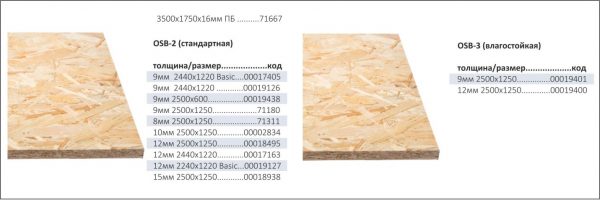

Классификация ОСП панелей наглядно, включая их размерыКлассификация ОСП панелей наглядно, включая их размеры

Что подразумевается под сухой и влажной средами? В первом случае речь идет о воздухе с относительной влажностью не более 65% процентов (этот порог может превышаться несколько раз в год на срок не более недели) при температуре +20 градусов по Цельсию. Влажный воздух при том же показателе температуры может превышать и 85% влажности.

Стандарты США и Канады

В чем отличие требований, установленных в США? На прилавках отечественных магазинов можно встретить продукцию и североамериканских компаний. Эти листы будут иметь отличную от европейской маркировку, что необходимо помнить, чтобы не ошибиться в выборе под конкретные цели.

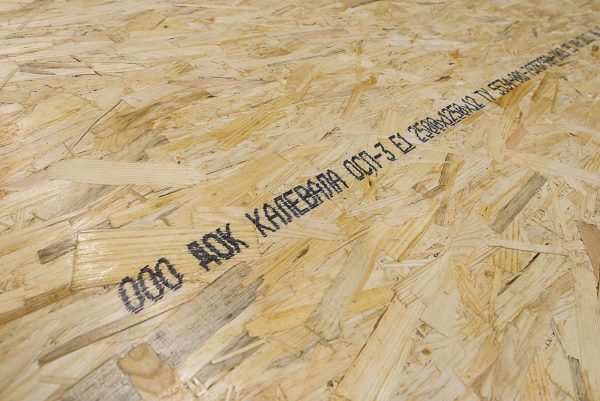

Маркировка ОСП листа отечественного производстваМаркировка ОСП листа отечественного производства

В этих странах также действуют два стандарта: CSA0325 и PS2. Что интересно, многие компании придерживаются сразу обоих нормативов, так как в части стойкости нагрузкам, степени разбухания материала и некоторым прочим параметрам, они совпадают. Стоит помнить, что эти панели не распределяются по классам. Тут применяется определенная маркировка листов, указывающая на те, или иные свойства. В маркировке ОБС можно встретить следующие обозначения:

  1. W – такие плиты предназначены только для облицовки вертикальных поверхностей, то есть стен.
  2. 1F – этот материал используется в качестве настила пола.
  3. 2F – также используются в качестве напольного покрытия, но укладываться они могут только на ровное жесткое основание, тогда как предыдущий вариант может монтироваться и по лагам.
  4. 1R – предназначаются под сплошную обрешетку кровли, без создания опоры на краях.
  5. 2R – также используются для обрешетки, но уже с опорой по краям.

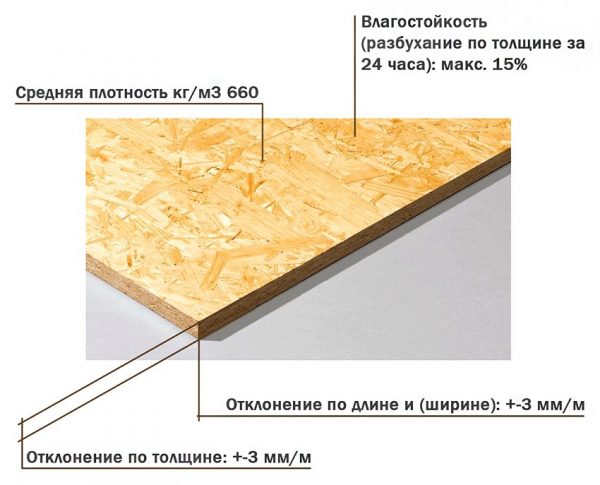

Основные характеристики плит ОСБОсновные характеристики плит ОСБ

Объясним чуть подробнее. Каждая указанная маркировка может встречаться сразу на нескольких типах ОСП. При этом каждое значение будет сопровождаться дополнительной цифрой в дюймах, которая будет указывать на предельно допустимое расстояние между поясами каркаса, на котором плита будет смонтирована.

Следующая важная пометка в маркировке будет обозначать степень влажности воздуха, в котором панели будут эксплуатироваться. Тут может быть три варианта:

  1. Interior – не сложно догадаться, что использоваться такой материал может только внутри помещений, в комфортных условиях. Влага для него губительна.
  2. Espоsure type bindеr – эти конструкционные типы способны выдерживать увлажнение, поэтому могут применяться как для внутренних, так и для наружных работ, но только после предварительной обработки защитными составами.
  3. Exteriоr bond – такие плиты могут многократно выдержать процессы намокания и сушки, без изменения своих основных характеристик, не разбухая. Они могут, не страдая, контактировать с грунтом, или находиться под проливным дождем.

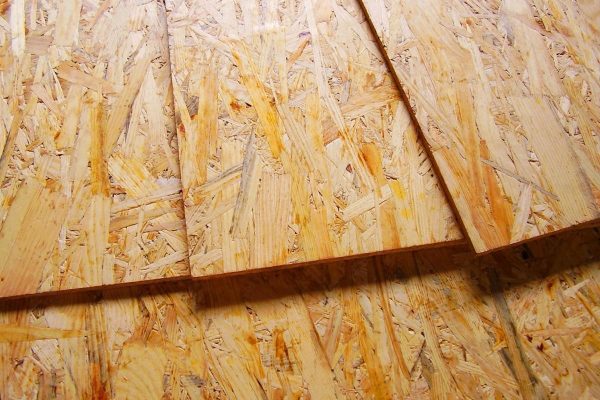

Для производства ОСП используются достаточно крупные щепкиДля производства ОСП используются достаточно крупные щепки

Можно провести параллели между маркировками США и ЕС и отыскать похожие материалы, однако в продукции из Северной Америки реально лучший ассортимент и возможность подобрать вариант под конкретные нужды.

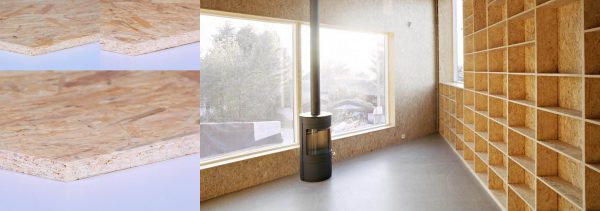

Помещение отделанное ОСП изнутриПомещение отделанное ОСП изнутри

Интересно знать! Древесина для изготовления ОСБ применяется разная. Так, если в Америке туда преимущественно идет тополь, то в Европе чаще всего используются хвойные породы деревьев.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео — Обзор ОСП плит

Различие ОСП листов по кромке и типу поверхности

Технические характеристики материала важны в первую очередь, но не только они определяют тип материала. Также важно знать, в чем бывает внешнее отличие панелей, что пригодится при создании дизайна строения и монтаже. Какими еще бывают ОСБ листы?

1. Самыми простыми и недорогими будут листы с необработанной грубой поверхностью, которые проходят механическую обработку. Материал имеет хорошую адгезию к битумным материалам. Используют его в качестве базы под кровельные настилы в роли сплошной обрешетки.

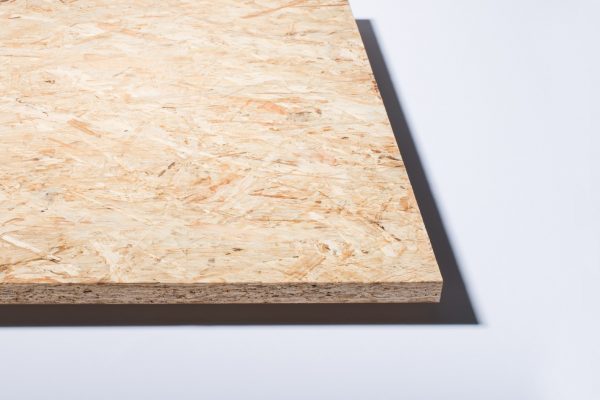

Нешлифованный лист с грубой поверхностьюНешлифованный лист с грубой поверхностью

2. Поверхность таких листов будет гладкой, поэтому на них прекрасно ложится краска.

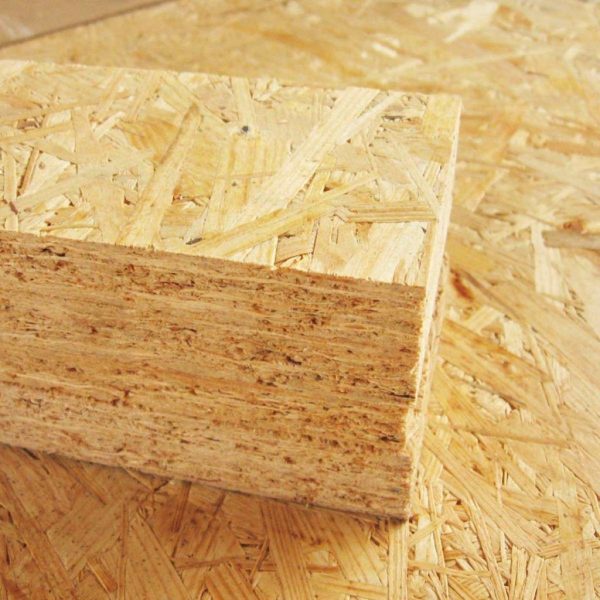

Шлифованные листы выглядят куда аккуратнееШлифованные листы выглядят куда аккуратнее

3. Лакированные плиты покрываются пастообразным лаком с лицевой стороны. Такая обработка создает дополнительную защиту от влаги и придает поверхности больше эстетики. Лак наносится вальцевыми станками. Предварительно поверхность плиты грунтуется, что снижает расход лака и позволяет при необходимости пигментировать участки поверхности для достижения нужного внешнего вида.

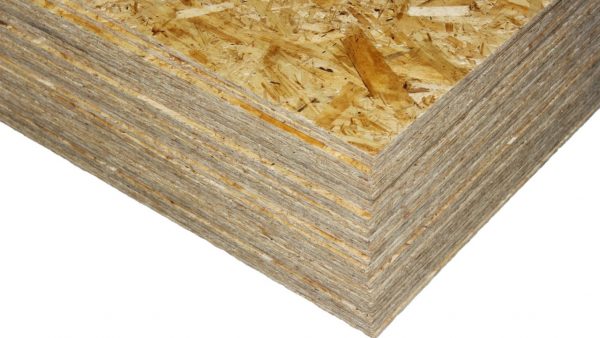

Поверхность плит покрывается слоем лакаПоверхность плит покрывается слоем лака

4. Последний тип называется ламинированным. На поверхность плиты наносится сплошной полимерный слой защиты. Такая технология позволяет получить материал с поверхностью разных цветов.

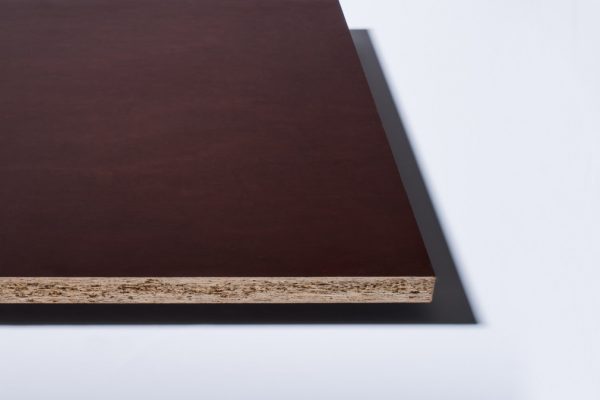

Ламинированная поверхность ОСБ листаЛаминированная поверхность ОСБ листа

Кромка ОСП листа может быть двух типов – прямой или фигурной. Первый вариант используется в качестве чернового материала при отделке, а также для производства тары, тогда как второй может применяться как финишная облицовка.

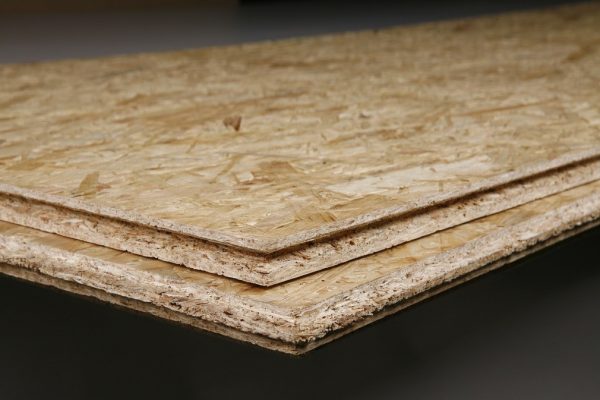

Фигурная кромка устроена по принципу шип-пазФигурная кромка устроена по принципу шип-паз

Под фигурной кромкой понимается наличие на разных сторонах панели пазов и кромок, за счет которых можно собирать цельные плоскости с качественной стыковкой материала. Благодаря такому соединению можно добиться лучшей теплоизоляции (материал не продувается) и звукоизоляции.

Каких размеров бывают ОСБ плиты

Стандартный европейский размер у панелей ОСП практически такой же, как и листов гипсокартона – 1250*2500 мм. В квадратных метрах площадь листа будет равняться трем. То есть материал достаточно габаритный, что позволяет обшивать с его помощью большие пространства, затрачивая минимум усилий.

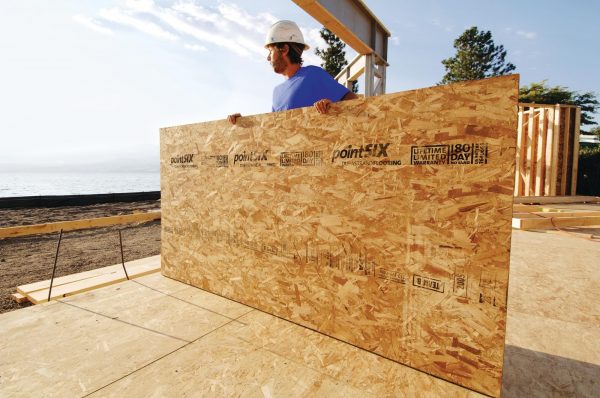

Лист стандартной конфигурацииЛист стандартной конфигурации

Американский размер немного отличается – 1220*2440 мм. Как видите, в обоих случаях стороны кратны друг другу, что сделано для большего удобства построения каркаса. Почему этот же принцип не взят за основу при производстве гипсокартона, остается непонятным.

Если вам требуются нестандартные решения, то можете поискать панели с большей длиной. Таковая может составлять 3000 и 3150 мм. Под заказ можно приобрести материал с длиной до 7-ми метров. Таковые используются в основном для фасадов высоких строений.

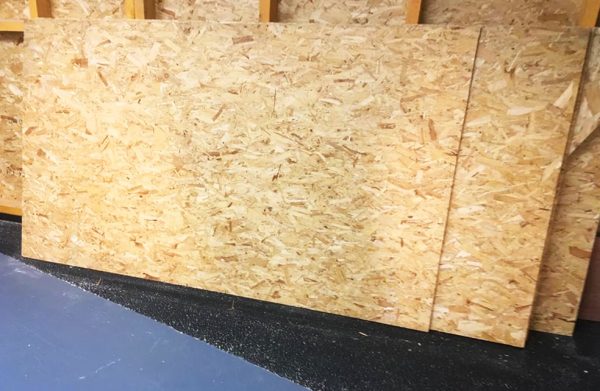

Существуют и нестандартные размеры ОСБ плитСуществуют и нестандартные размеры ОСБ плит

Однако не о подборе длины чаще думают при покупке материала, а о его толщине, которая будет варьироваться в зависимости от класса и назначения панели, а также от расстояния между поясами каркаса. Выбирается толщина в пределах от 6 до 25 мм, как фанера.

От толщины листа будет напрямую зависеть его масса. На этот показатель также влияет и плотность материала.

Интересно знать! Некоторые листы стандартных размеров могут достигать 100 кг в весе.

Сделано в РоссииСделано в России

Обновление фасада строения ОСБ панелями

Использоваться ОСП плиты, как мы уже поняли, могут по-разному, в зависимости от ряда факторов. Из них даже умудряются строить полноценные теплые дома – тут материал выступает в качестве основания под пенополистирол. Симбиоз этих материалов позволяет создать специальные сэндвич панели, как на фото ниже.

Быстрая технология строительства дома из ОСП сэндвичаБыстрая технология строительства дома из ОСП сэндвича

Из таких сэндвичей здание собирается, словно конструктор. Очень интересная технология, но сегодня мы поговорим не о ней, а об использовании отдельных ОСБ листов для отделки существующего фасада. Давайте посмотрим, как можно преобразить ваш дом, и какие преимущества из этого можно получить дополнительно.

Итак, представим, что перед нами фасад старого дома, который мы хотим обновить. ОСП шьется на каркас, а это значит, что строение можно дополнительно утеплить, и не воспользоваться этой возможностью будет просто глупо.

Таблица 1. Монтаж ОСП панелей.

Шаги, фотоОписание
Шаг 1 – делаем обрешетку

Шаг 1 – делаем обрешетку

Каркас под обшивку у нас будет состоять из нескольких слоев – обрешетки и контробрешетки. Это позволит установить утеплитель, обеспечить пространство для его проветривания или добавить второй слой изолятора и сделать конструкцию более прочной и надежной. На фотографии показано строение обрешетки с утеплением. Мы видим вертикальные стойки из бруса, между которыми установлены листы минеральной ваты. Таким манером мы должны будем оборудовать весь фасад без пропусков.
Шаг 2 – определяем, как крепить пояса

Шаг 2 – определяем, как крепить пояса

Если стены дома изначально ровные, то задача перед вами стоит не самая сложная – стойки можно установить прямо по поверхности без дополнительного выравнивания. Однако такое бывает крайне редко, поэтому не будем надеяться на лучшее и опишем технологию выравнивания.

Заметка! Сразу скажем, что основание под обшивку, коим является каркас, должно быть идеально ровным, чтобы в панелях не присутствовало внутреннего напряжения, поэтому не ленитесь выравнивать стены, если это требуется.

Шаг 3 – основные вертикали и горизонтали

Шаг 3 – основные вертикали и горизонтали

При определении параметров каркаса нужно, в первую очередь, ориентироваться на габариты приобретенных ОСБ листов. Мы знаем стандарт, поэтому расстояние между стойками нужно делать 62,5 см. Это позволит монтировать панели в любом положении.
1. Итак, первым делом нужно установить угловые стойки. Выставляем их точно по вертикали, пользуясь лазерным или пузырьковым уровнем.
2. В качестве стоек используется деревянный брус, сечением не менее 50*50 мм.
3. Между крайними стойками сверху и снизу натягивается капроновая нить. Этот элемент потребуется нам для выставления остальных стоек в одну плоскость.
4. Далее разметьте расстояние между стойками, согласно указанному выше шагу.
5. Возьмите брус и проверьте, везде ли он может быть установлен, чтобы нить не меняла своего положения. В случае если пространства не хватает, крайние стойки следует отодвинуть от стены на нужное расстояние. Делайте это равномерно, иначе получите неодинаковые откосы на окнах и дверях.
6. Отодвигать брус от основания можно при помощи металлических подвесов или уголков, как на представленном фото.
7. Затем ставятся основные вертикали и горизонтали, положение которых определяется по уже натянутой нити. Речь идет об элементах, формирующих откосы дверных и оконных проемов.

После сборки обрешетки, пространство между поясами заполняется листами минеральной ваты или пенопласта.

Еще один момент. Если планируется к установке контробрешетка, то шаг между поясами можно уменьшить, чтобы утеплитель не было необходимости подрезать.

Шаг 4 – контробрешетка и утепление вторым слоем

Шаг 4 – контробрешетка и утепление вторым слоем

Установить контробрешетку не составит никакого труда, так как первую часть каркаса мы уже вывели в уровень. Ваша текущая задача – разбить расстояние на шаги нужного размера, накрутить брусья перпендикулярно предыдущим на саморезы по дереву, установить утеплитель, перекрывая мостики холода первого слоя, если требуется.

Совет! Очень важно, если будет использоваться ОСП без профильной кромки, в местах расположения швов установить перемычки, иначе обшивка будет подвижной и может выгнуться в разных направлениях, что испортит отделку.

Шаг 5 – монтаж гидроизоляции

Шаг 5 – монтаж гидроизоляции

Минеральная вата очень боится намокания, поэтому ее нужно прикрыть специальной гидроизоляционной пленкой. Крепится она степлером, на скобы. Далее делается еще один уровень контробрешетки. Это пространство уже будет использоваться для вентиляции утеплителя, для его качественной просушки. Принцип крепления точно такой же, как и до этого.
Шаг 6 – обшивка ОСБ плитами

Шаг 6 – обшивка ОСБ плитами

Далее происходит обшивка каркаса ОСП панелями. Они устанавливаются так, чтобы края попадали точно на середину поясов. Крепление выполняется саморезами по дереву соответствующей длины (требуется, чтобы крепеж входил в брус минимум на 2 см).

Будет очень хорошо, если один лист будет перекрывать всю высоту стены, чтобы избежать ненужных поперечных швов.
ОСП крепится ко всем поясам, которые под ним проходят.

Подрезать материал лучше всего по углам строения. Делать это необходимо циркулярной пилой со средним зубом. Резать нужно только по направляющей, чтобы края получались ровными и красивыми.

Шаг 7 – расшивка швов

Шаг 7 – расшивка швов

Теперь покрытие нужно защитить и украсить. Начинаем с заделывания всех швов. Для этого применяется специальная эластичная шпаклевка, например, «Хольцер Флекс Шпахтель Эластиш». Швы расшиваются по 5-7 см в каждую сторону от шва, слой шпаклевки составляет 3 мм. Высохнет она в течение 10 часов. Информацию о похожих материалах ищите на их упаковке.
Шаг 8 - покраска

Шаг 8 — покраска

Далее вся поверхность листов вместе со шпаклевкой покрывается специальной грунт-краской для ОСБ. Этот материал можно заколеровать в любой цвет, он добавит не только привлекательности, но и качественно защитит обшивку от влаги. Покрытие служит 10 лет, после чего потребуется выполнить повторную обработку.

Какая краска подходит для ОСБ панелей? Подробно читайте в специальной статье.

Шаг 8 – установка декоративных планок

Шаг 8 – установка декоративных планок

Швы закрываются декоративными панелями – так можно создать имитацию немецкого стиля постройки дома — фахверк. Панели крепятся клеевым способом или на оцинкованные саморезы.

Цены на минвату

Минвата

Видео — Монтаж ОСБ листов

Размеры ОСБ листа, виды и марки плит, критерии выбора

Ориентировочно-стружечные плиты (ОСП, OSB, ОСБ) — многослойный плитный материал, получаемый путем прессования древесных щепок смешанных с клеевой массой. Долговечность собранных из OSB конструкций напрямую зависит от правильного выбора плиты с нужными характеристиками. Чтобы правильно выбрать материал, который лучше всего справится с возложенными на него функциями в определенных условиях эксплуатации, следует разобраться какие бывают виды ОСБ плит, их марки и сфера применения, а также какие существуют размеры ОСБ листа у различных производителей этого материала.

Классификация и марки OSB плит

Производители ориентировочно-стружечных плит выпускают свою продукцию в соответствии со стандартами сертификационной системы ЕС или США. Те производители которые работают на российском рынке, в большинстве, сертифицируют свою продукцию по европейским нормативам. Существует и российский ГОСТ Р 56309-2014, который регламентирует характеристики ОСП, но он разработан с учетом европейского регионального стандарта ЕН 300:2006. Поэтому OSB выпускаемые по ГОСТ Р 56309-2014 и ЕН 300:2006 имеют одинаковую маркировку.

Классификация и марки OSB по европейским стандартам

В ЕС ключевые критерии качества OSB отражены в следующих нормативах:

  • EN 300. «Ориентированно-стружечная плита (OSB): Определения, классификация и спецификации»
  • EN 13986. «Плиты из древесины для строительства. Характеристики, оценка соответствия и маркировка»

Наиболее распространенным является стандарт EN 300. Его критерии включают стойкость лицевых поверхностей к истиранию, прочность плиты на изгиб, способность взаимодействия с покрытиями и возможность удержания крепежей. Основополагающими характеристиками влияющими на класс материала является пространственная прочность и влагостойкость плиты.

В соответствии с этими характеристиками ассортимент ОСБ плит разделен на четыре марки:

  • OSB-1. Панели для сооружения ненагруженных конструкций и эксплуатации в сухих условиях.
  • OSB-2. Плиты несущие нагрузку для использования в сухих средах.
  • OSB-3. Универсальные панели несущие нагрузку, для использования во влажных условиях.
  • OSB-4. Плиты для высоконагруженных конструкций и применения во влажной условиях.

При этом необходимо учитывать, что согласно европейским нормативам, под сухой средой подразумевается, что уровень влажности при температуре +20˚C лишь на несколько недель в году может превышать порог в 65%. Под влажной средой подразумевается, что уровень влажности воздуха только на несколько недель в году может превышать 85% при температуре окружающего воздуха +20˚C.

С учетом этих параметров OSB-1 допускаются к ненагруженной эксплуатации в помещениях, где влажность воздуха не превышает 20%. Обустройство плитами OSB-2 допустимо в полусухих средах без нагрузок. OSB-3 считаются универсальным материалом для конструкций в средах средней влажности и нагрузки. OSB-4 относятся к технологичным материалам для возведения несущих сооружений длительного использования в условиях влажных сред. Такие виды ОСБ плит обеспечивают обширный выбор материалов для разнообразных нужд от сборки упаковочных ящиков до формирования элементов зданий.

Классификация и марки OSB по стандартам Канады и США

Иногда в российских торговых точках можно встретить OSB выпускаемую североамериканскими фирмами. Эти плиты имеют свою маркировку, отличную от европейской. Здесь очень важно не ошибиться и выбрать именно ту плиту которая пригодна для эксплуатации в конкретных условиях.

В Канаде и США действуют собственные регламенты производства стружечных плит:

  • CSA O325. «Строительная обшивка»
  • PS 2. «Стандарт качества для строительных панелей на основе древесины»

По несущим свойствам, степени разбухания, стойкости к нагрузкам в условиях различной влажности и ряду других параметров эти два норматива совпадают. Поэтому многие производители выпускают продукцию соответствующую сразу двум стандартам.

Североамериканские производители для определения марок OSB используют не классы, говорящие о характеристиках плиты, а маркировку, которая указывает на назначение материала. Покупателю остается только выбрать лист соответствующей толщины.

В соответствии со стандартам CSA O325 встречаются следующие маркировки ОСП:

  • W — плиты для стеновой облицовки;
  • 1F — плиты для настила пола;
  • 2F — плиты, используемые в качестве горизонтального настила, поверх какого-либо чернового основания;
  • 1R — плиты для обустройства сплошной обрешетки кровли без создания опоры на краях;
  • 2R — листы для формирования сплошной обрешетки кровли с обустройством опоры на краях конструкции.

Как правило, OSB одной и той же конфигурации относится к нескольким маркам стружечных плит, поэтому в маркировке листов присутствуют пометки сразу нескольких категорий, например, 2F16/W24/1R24. Это означает, что допускается использование материала для настила полов и крыш, а также стеновой облицовки. Цифры в метке указывают на предельно допустимое расстояние между опорами каркаса конструкции с учетом габаритов листа. Это расстояние указывается в дюймах. На панелях некоторых производителей присутствуют линии для обозначения мест соединения крепежей и стоек обрешетки.

Чтобы понять в каких условиях влажности можно использовать ту или иную плиту, необходимо в маркировке искать специальные надписи: Interior, Esposure Type Binder, Exterior Bond.

Согласно американским стандартам, влагостойкость ОСП может соответствовать трем классам:

1. Interior. Материалы для внутренней отделки и эксплуатации в сухих условиях.

2. Esposure Type Binder. Конструкционные плиты, способные выдерживать увлажнения. Могут применяться для наружных работ после обработки защитными покрытиями. Применяются при влажности менее 19%.

3. Exterior Bond. Листы, пригодные для использования в условиях многократно повторяющегося увлажнения и высушивания, а также продолжительного воздействия неблагоприятной погоды или грунта. Могут использоваться в средах с абсолютной влажностью свыше 19%.

Качественные характеристики продукции разных производителей, промаркированной по стандартам ЕС и США, во многом схожи. К примеру, характеристики марки OSB-2 совпадают с характеристиками Interior, OSB-3 — с Exposure, а OSB-4 — Exterior. Основное различие заключается в сырье, использованном для изготовления плит. Европейские ОСП выпускают из хвойных пород дерева. Американские и канадские производители преимущественно используют тополь.

Какие бывают OSB плиты в зависимости от отделки поверхности и типа кромки

В зависимости от назначения материала ОСП могут иметь различную отделку поверхности и кромки листа.

Нешлифованные

Необработанные листы с  шероховатой поверхностью, обеспечивающей повышенную адгезию с битумными покрытиями. Такие панели являются отличной базой для битумных праймеров и кровельных настилов, что обеспечило их востребованность для формирования сплошной обрешетки крыш любой площади.

Шлифованные

Прошедшие механическую обработку листы, предназначенные для сооружения конструкций с жесткими допусками по толщине.

Лакированные

Листы этого вида OSB с одной стороны покрывают жидким или пастообразным лаком. ЛКМ наносится при помощи вальцовых установок или лаконаливных станков. Такая методика позволяет получить однотонное прозрачное или рельефное узорчатое покрытие. Предварительная обработка основы грунтом или шпатлевкой позволяет снизить расход лака, а также пигментировать базу в соответствии с преследуемыми декоративными целями.

Ламинированные

Под ламинированием понимают нанесение на поверхность ОСП пропитанной клеящими составами бумаги. Как правило, для этих целей используют меламиносодержащие смолы, которые в процессе горячего прессования схватываются с основой и твердеют до состояния термореактивного полимера. Избыток эмульсии распределяется по поверхности панели прокаточными листами пресса, благодаря чему наружный слой листа приобретает необходимую гладкость или рельеф (тиснение).

Кромка ОСП может быть прямой или фигурной

Панели с ровными краями применяют в черновом строительстве и производстве тары.

Плиты с торцами, имеющими форму соединения паз-гребень, востребованы в облицовке плоскостей большой площади. Такие материалы обеспечивают эффективную теплоизоляцию и герметичное соединение в местах стыковки соседних листов.

Размеры OSB плит

Стандартные размеры ОСБ листа составляют: 1250×2500 мм. по европейским стандартам и 1220×2440 мм. по североамериканским стандартам. Иногда в продаже можно встретить плиты длинной 3000 и 3150 мм. Некоторые производители, под заказ, выпускают плиты большей длинны, до 7 метров.

При выборе размера OSB плит лучше всего отдать предпочтение более крупным листам. Выбрав большие по размеру листы, вы получите меньше стыков после их монтажа. Это очень важно при обшивке некоторых конструкций. В качестве примера можно привести обшивку стен каркасного дома. В этом случае очень важно, чтобы одна плита закрывала всю высоту, от низа до верхнего этажа или крыши.

Толщина листов OSB варьируется от 6 до 25 мм. Выбор толщины зависит от следующих факторов:

  • марки OSB;
  • предполагаемых нагрузок;
  • расстояния между опорами.

Размеры, вес и площадь листа ОСП популярных производителей

На отечественном рынке ориентировочно-стружечные плиты представлены продукцией российских и европейских компаний, среди которых наиболее узнаваемы бренды: Kronospan (Беларусь, Могилев), ДОК «Калевала» (РФ, Карелия), GLUNZ (Германия), EGGER (Румыния) и Ultralam (г. Торжок, РФ).

Kronospan

Kronospan — австрийский производитель древесных материалов, имеющий разветвленную сеть заводов по всему миру, включая Беларусь. ОСП могилевского предприятия отвечает европейским стандартам, но при этом отличается доступной ценой. Отменные эксплуатационные характеристики и повышенная влагостойкость сделали OSB марки Kronospan одним из лидеров продаж российского рынка стройматериалов.

МаркаРазмеры листа, мм Площадь листа м2Вес листа, кг
OSB-3     2500×1250×93.117.2
2500×1250×1019.1
2500×1250×12 22.9
2800×1250×12 3.525.6
2500×1250×153.128.6
2500×1250×1834.3
2500×1250×22 41.9
OSB-42440×1220×11320.15
2500×1250×12 3.123.5
2500×1250×15 29.4

 ДОК «Калевала»

ДОК «Калевала» является крупнейшим изготовителем древесных плит в России. На предприятии внедрены новейшие технологии, что позволило наладить выпуск качественной и экологически чистой продукции, отвечающей наивысшим стандартам безопасности. Благодаря этим особенностям ОСП от ДОК «Калевала» завоевали популярность не только в РФ, но и в странах СНГ.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×83,115,5
2440×1220×9316,6
2500×1250×93,117,5
2440×1220×12322,2
2500×1200×12 22,3
2500×1250×12 3,1 23,3
2800×1250×123,526,1
2500×1250×153,129,1
2500×1250×1834,9
2500×1250×2242,6
2440×1220×22342
OSB-3 с 2-х сторонним паз-гребнем. 2500×1250×123,123,3
1250×1250×121.611.7
OSB-3 с 4-х сторонним паз-гребнем.2500×1250×123,123,3
OSB-3 Экодом 2500×1250×917,5
2500×1250×1223,3
2800×1250×123,526,1
OSB-3 Экодом с 2-х сторонним паз-гребнем.2500×1250×123,123,3
OSB-3 Экодом с 4-х сторонним паз-гребнем.2500×1250×12

GLUNZ

Немецкий бренд GLUNZ, по праву, считается флагманом отрасли ориентировочно-стружечных плит. Особенностью производителя является использование высококачественных лесоматериалов и экологически чистых клеящих составов. На предприятии выпускают OSB-3 с уровнем эмиссии формальдегида E0. Это делает ОСП GLUNZ абсолютно безопасными.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×6 3.1   12.2
2500×1250×9 18.3
2800×1250×93.5 21.9
2500×1250×123.124
2800×1250×12 3.5 28.8
2500×1250×15 3.1 36
2500×1250×1854
2500×1250×2224
OSB-42500×1250×912.2
2500×1250×1224
2800×1250×123.528.8
2500×1250×153.136
2500×1250×18
2500×1250×2224
OSB-3, паз-гребень2800×675×121.913
2500×675×151.716.2
2500×675×18
2500×675×2223.8

EGGER

Европейский бренд, продукция которого считается эталонным образцом высокого качества при необычайно низкой цене. OSB этой марки, выпушенные румынским предприятием, обладают хорошей плотностью, идеальной геометрией и низкой гигроскопичностью, что делает их незаменимыми в строительстве и производстве мебели. Производитель выпускает плиты экологического стандарта E1 и E0.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3     2500×1250×63.112
2500×1250×816
2500×1250×917.4
2500×1250×1223.3
2500×1250×123.526
2500×1250×153.1 28.1
2500×1250×1832.8
2500×1250×2242.8

 Ultralam

Если вам необходима доступная по цене и надежная плита ОСП, размеры которой удовлетворят потребности любого строительства, обратите внимание на продукцию Ultralam российского производителя Талеон Терра, производственные мощности которого расположены в г. Торожок Тверской области. Это один из самых технологичных и современных заводов не только в масштабах РФ, но и ЕС. Изготовление плит производится методом непрерывного прессования. Плиты имеют идеальную геометрию и высокую плотность (от 620 кг/кбм), что особенно ценится при строительстве каркасных домов и изготовлении СИП-панелей.

МаркаРазмеры листа, ммПлощадь листа м2Вес листа, кг
OSB-3 паз-гребень

2485×610×151.544
2440×610×1836
2485×610×18
2485×610×22 28
OSB-3 2500×1250×6 3.1 106
2500×1250×8  80
2440×1220×9372
2500×1250×93.1
2500×1250×1160
2500×1250×1256
2800×1250×123.5
2500×1250×153.144
2500×1250×1836
2500×1250×2228

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Размер листа ОСБ: характеристики влагостойких панелей

Ориентировочно-стружечные плиты получают путем прессования древесных щепок, перемешанных с клеевой массой. Они многослойные, в зависимости от особенностей и характеристик, применяются в разных строительных сферах.

Лист ОСБ может быть стандартным либо изготавливаться под заказ с указанными параметрами. При выборе данного материала необходимо учитывать его свойства и предназначение.

Описание

В качестве основы при изготовлении используют деревянные щепки либо стружку, которые спрессовывают при высоких температурах и давлении, смешивают со смолами, синтетическим воском, другими клеящими материалами. Изделия состоят из нескольких слоев, причем в каждом из них спрессованная стружка имеет свое направление. В наружном имеет продольную ориентацию, а во внутреннем – поперечную.

размеры осб листа стандартные

размеры осб листа стандартные

Производятся плиты ОСБ в ходе таких технологических этапов:

  • сортировка и просушка. После измельчения в заданную по размеру стружку на специальном оборудовании древесину перемещают в сушильные камеры. Затем сортируют по размеру;
  • смешивание с клеящимися веществами, что придает плите больше жесткости, прочности, влагостойкости;
  • укладка. В специальной станции происходит укладка полученной смеси в определенном направлении;
  • прессование. Пресс уплотняет уложенный материал, повышая температуру и оказывая на него определенное давление.

размер плиты осб влагостойкая

размер плиты осб влагостойкая

Пройдя все эти этапы, ОСБ плиты нарезаются на определенного размера листы, пакетируются и проверяются на геометрическое соответствие формы. Для окончательного затвердения их некоторое время выдерживают на складе.

Это интересно! ПВХ что это такое и в каких сферах используется описано в нашей статье.

Преимущества

К преимуществам материала можно отнести следующее:

  • долговечность и прочность;
  • легкость в обработке;
  • однородность структуры;
  • устойчивость к влаге и перепадам температур;
  • стойкость к образованию плесени, грибка, не подверженность гниению;
  • высокие показатели звукоизоляции и теплоизоляции;
  • упругость;
  • практически безотходное использование;
  • доступная стоимость;
  • небольшой вес.

лист осб характеристики

лист осб характеристики

Основной недостаток – токсичность. Фенол, входящий в состав синтетических смол, не очень положительно влияет на здоровье человека, выделяя в воздух вредные вещества.

Важно! Некоторые производители, чтобы сделать материал экологически чистым и безопасным, для склеивания начали использовать полимерные смолы, не содержащие формальдегид. Этот момент следует уточнять при покупке.

Цены на листы ОСБ

Размеры, классификация, характеристика

Стандартные размеры ОСБ плиты, которые наиболее часто встречаются в магазинах:

Название материалаДлина (мм)Ширина (мм)Толщина (мм)Сфера применения
ОСП Плита2 4401 220От 6 до 25Строительство
2 5001250От 6 до 25Отделочные работы
2440590От 6 до 25Основа для полов

Основные эксплуатационные характеристики:

  1. Легко поддается обработке: режется, распиливается, шлифуется, строгается, монтируется и сверлится.
  2. Пожаробезопасные свойства. Относится к огнестойким материалам.
  3. Прочность. Способны выдержать значительные нагрузки, монтаж крепежных элементов: гвоздей, шурупов, саморезов. Благодаря высокой плотности, изделия хорошо держатся, а во время высверливания не образуют щели и сколы;
  4. Влагостойкость. Плита используется в помещениях с повышенной влажностью, выдерживает перепады температур, потому применяется для внешней облицовки зданий, конструкций.

размер осб листа 9 мм

размер осб листа 9 мм

Кроме того, материал универсален во внешней обработке. Его можно склевать любым столярным клеем, а для внешней обработки допустимо применять лакокрасочные составы, шпаклевку и другие облицовочные материалы.

Классификация

Классифицируют материал по толщине, сфере применения, степени влагостойкости, прочности, способа внешней обработки. Толщина варьируется, листы бывают тонкими, средними и толстыми.

Поверхность может быть:

  • нешлифованной с шероховатой поверхностью;
  • шлифованной, гладкой, прошедшей механическую обработку;
  • лакированной, покрытой пастообразным, жидким лаком;
  • ламинированной, когда на поверхность наноситься бумага, пропитанная клеящимися составами.

размер осб плиты 12мм

размер осб плиты 12мм

Край листа бывает ровным, имеет соединительный паз-гребень, который позволяет плотно, герметично соединять изделия между собой, ускоряет процесс работы, делает его более легким и быстрым.

Размер листа ОСБ бывает стандартным и нестандартным, показатели влажности и прочности, могут иметь такое соотношение:

  • низкая прочность и влагостойкость, ОСБ-1;
  • высокая прочность и низкая влагостойкость, ОСБ-2;
  • высокая влагостойкость и прочность, ОСБ-3;
  • сверхвысокая прочность и повышенная влагостойкость, ОСБ-4.

Характеристики или показатели влагостойкости зависят от состава, применяемого клея при скреплении стружки, а на прочность влияет количество слоев. Их может быть от 3 до 4. Чем их больше, тем прочнее материал.

толщина осб

толщина осб

Важно! При выборе, лучше отдавать предпочтение листам, имеющим большие габариты, так как их ширина и толщина влияет на количество стыков, что впоследствии скажется на качестве и прочности покрываемой поверхности.

Их стоимость также будет разной, она зависит от производителя, применяемого наполнителя, то есть из какой породы дерева получена стружка, вид, состав соединительных веществ, размер, вес, площадь изделия.

Где применяется

Разные размеры ОСБ листа применяются в следующих областях:

  • строительство каркасных сооружений;
  • монтаж опалубки, создание чернового пола;
  • обивка стен;
  • возведение каркаса, рекламных щитов;
  • изготовление ящиков, стеллажей, полок, упаковки, стендов, прилавков, столешниц;
  • служат заменителем пиломатериалов;
  • идут на обшивку пола, стен, потолков;
  • могут служить для перекрытия проема временного типа.

размер плиты осб влагостойкая

размер плиты осб влагостойкаяЧасто данный материал используют для обивки внутренней части кораблей, грузового транспорта, поездов. Наибольшее количество плит толщиной 9 мм либо 12мм расходуется во время возведения наружных, внутренних стен, перегородок.

Монтировать их можно в горизонтальном или вертикальном положении. На полу они укладываются перпендикулярно лагам, служащим основой. В этом случае применяются толстые листы – от 18 мм до 22 мм шириной.

На сплошную обрешетку крыши идут влагостойкие ориентировочно-стружечные листы. На них монтируют шифер, металлочерепицу и другие кровельные, рулонные материалы. Они же используются при сооружении ограждений временного характера, заборов, защитных конструкций.

Важно! Необходимо применять в обустройстве помещений и для наружной отделки те листы, которые соответствуют необходимым характеристикам.

Изделия бывают трех классов. Первый применяется для внутренних работ в сухих помещениях. Второй класс можно использовать во влажной среде, предварительно обработав плиты защитным покрытием. Третий класс выдерживает неблагоприятные условия: повышенную влажность, многократное увлажнение и высушивание.

Нюансы выбора

Размер плиты, а именно толщина, ширина, длина, влияет на ее предназначение и сферу использование, потому это основной критерий, на который стоит обращать внимание при выборе. Размер ОСБ листа 9 мм является наиболее востребованным, не уступает ему и 12-миллиметровый. Их используют в обустройстве чернового пола, конструкций, не подвергающихся большим нагрузкам, в качестве упаковочного материала. Из листов 12мм сооружают внутренние перегородки, разделяющие пространство на отдельные зоны, комнаты, либо с их помощью делают сплошное основание для укладки кровельных материалов.

Полезное видео: характеристики материала ОСП

Этот многослойный плитный материал универсален, наличие нескольких разновидностей, влагостойкая структура, позволяют использовать листы для разных строительных и производственных целей. С его помощью ускоряется рабочий процесс, сокращаются затраты. Главное – сделать правильный выбор, учитывая характеристики, используя изделия именно в той области, для которой они предназначены.

Размеры плиты OSB — стандартные параметры производителей и цены

OSB листы, или orient strand board, или ориентированно-стружечные плиты используются, помимо прочего, и для изготовления SIP панелей. Размеры плит OSB могут быть разные. Это объясняется тем, что используются такие плиты для самых разных целей.

Размеры плиты OSB

Размеры листа

Единого и однообразного стандарта, которого придерживались бы абсолютно все производители ОСП, не существует. Есть различия в размерах у плит, изготавливаемых североамериканскими и европейскими фабриками. Вот краткий обзор линейных параметров ОСБ плит:

  • 1220 на 2440 мм – это параметры OSB-плит, выпускаемых в США;
  • 1215 на 2435 мм – размеры канадских плит;
  • 1250 на 2500 мм – стандарт, существующий в некоторых странах Европы, например, в Латвии;
  • 1200 на 2700 мм – тоже европейский стандарт, характерный для бельгийских производителей.

Перечисленные размеры плит OSB-3 оптимальны для использования в строительстве.

Нестандартные размеры OSB листа – 470 на 1850 или 1200 на 2440 – встречаются у разных производителей, такие плиты особенно удобны для индивидуального строительства и ремонта. Также возможно изготовление плит длиной до 6 метров, а также могут выпускаться на заказ плиты любых размеров.

Толщина плит OSB

Что касается толщины стружечных плит, то она также может быть любой – от 6 до 40 мм. Среди профессионалов наиболее популярны листы OSB толщиной 8 мм, 9 мм, 10 мм, 12 мм, 15 мм, 18 мм, 22 мм.

Цены

Ниже представлена таблица с указанием средней стоимости OSB-3 в Москве.

Толщина листаРазмер листаЦена за листЦена за м2
9 мм2440х1220 мм470 руб156
12 мм2440х1220 мм590 руб196
15 мм2440х1220 мм750 руб250
18 мм2440х1220 мм880 руб293

Как правильно выбрать необходимую толщину ОСБ плиты?

В строительстве, как и на российском рынке, ориентированно стружечные плиты используются давно. Это отличный аналог фанерных плит, которые можно применять как в производстве каркасных конструкций, так и во внутренней и внешней обшивке помещений. Прочные листы OSB легки в обработке, безопасны для человека и устойчивы к влаге и появлению плесени. Широкие возможности применения материала и большое количество размеров оставляют вопросы о выборе толщины плит для конкретного вида строительных работ. Для правильного выбора необходимо понимать, какой толщины бывает ОСБ и в чем разница между разными типами листов.

Виды и характеристики плит

Плиты представляют собой листы, состоящие из 3 слоев прессованной древесной щепы, расположенных во взаимно перпендикулярных направлениях. В зависимости от количества слоев в плите различается и толщина материала: от 6 до 40 мм. От толщины листов зависит их прочность, уровень влагонепроницаемости и шумоизоляции. Эти показатели влияют на то, для каких работ и условий подходит та или иная плита ОСБ. Самые тонкие плиты используют для обшивки стен или создания каркасной мебели, средние для сплошной обрешетки кровли, толстые и плотные листы подходят для укладки пола.

Выбор толщины нужно производить с учетом предварительных расчетов для работы:

  • расстояние между опорами;
  • нагрузка на плиту;
  • несущие параметры листа.

Характеристики материала предоставляют производители, а рабочие нагрузки помогут рассчитать специалисты. Иногда возникает необходимость использовать вместо одного листа с большой толщиной, например, 20 мм, две плиты по 10 мм. В таком случае настил получается более крепким и плотным, чем при использовании одного слоя OSB. Такое покрытие делают со смещением стыков без образования щелей.

Выбор материала для разных целей

Какой толщины OSB выбрать под деревянный пол?

При укладке плит на бетонную стяжку необходимо тщательно очистить и выровнять поверхность. При такой работе достаточно листов с толщиной 10 или 12 мм. Укладка листов производится вразбежку с фиксацией на клей и дюбели.

Выбор ориентированно-стружечных плит на пол по лагам

Выбор материала зависит от расстояния между лагами. При шаге в 40 см можно использовать плиту 18 мм, а при расстоянии 60 см необходимо применять осб до 22 мм. Укладка производится на лаги как и на деревянный пол с закреплением саморезами на расстоянии 30 см.

Толщина OSB под ламинат

Чтобы выровнять деревянный пол, следует использовать осб 15-18 мм. Со временем дерево под настилом OSB может рассыпаться или деформироваться. Для этого нужно предварительно убрать выступающие гвозди и отшлифовать поверхность. Листы нужно уложить швами вразбежку и закрепить саморезами через каждые 40 см.

Какой толщины ОСБ нужны на потолок?

Для обшивки потолка в зависимости от сложности нагрузки на осб выбирают разную толщину материала. Для черновой облицовки достаточно легких листов с толщиной 6-8 мм, чтобы не перегружать несущие конструкции. Если на каркас будет подвергаться дополнительной нагрузке, производители рекомендуют плиты с толщиной до 18 мм.

ОСБ на стены

Чтобы выбрать, какой толщины осб нужны для каркасного дома, необходимо понимать, для чего используется материал. Выбор сырья для внешней обшивки дома крайне важен для прочности, сохранения тепла и микроклимата в помещении. Листы должны выдерживать не только нагрузку, но и любые внешние климатические воздействия. Для таких работ производители рекомендуют выбирать влагостойкую осб с толщиной от 15 мм. Для внутренней отделки стен в зависимости от влажности помещения и наличия дополнительной нагрузки на конструкцию, нужно выбирать листы 10-15 мм.

ОСБ для крыши?

Крыша дома защищает здание от дождя, ветра и сохраняет тепло в доме. Поэтому особые требования предъявляются к характеристикам осб для мягкой кровли. Какая толщина материала необходима зависит от расстояния между стропилами. При расстоянии от 600 до 1000 мм необходимо выбирать плиты от 15 до 18 мм. При использовании контробрешетки из пиломатериала допускается использование использование плиты толщиной 9 — 12 мм.


Что такое OSB плита — стандартные и нестандартные размеры и цены. OSB плиты

А вы знаете, что некоторые качественные строительные материалы производятся из отходов? Например, для изготовления ОСП (ориентировано-стружечная плита) применяются различные отходы из производства деревооботки. А потом сырье широко используется для возведения зданий разного назначения. ОСБ также применяют для монтажа всевозможных перегородок, стен и обрешеток. Интересно, что по техническим параметрам материал превосходит и ДСП. Когда выбирается ОСП плита, размеры и цены имеют важное значение. Представленный обзор поможет вам изучить характеристики и возможности данного сырья, а также подобрать оптимальный вариант для строительных работ.

Панели используются для комнатных перегородок

Чтобы успешно применять в строительстве такие материалы, нужно узнать, что такое плиты ОСБ и из чего они состоят. Листы производятся из кусков древесины. Это крупноразмерная стружка разных пород. Частицы соединяются при помощи специальной смолы, воска и под воздействием давления и высокой температуры. Плита является многослойной структурой, причем отдельные пласты располагаются в разных направлениях. Все составляющие ОСП листа являются экологичными и безопасными.

Много общего у данного варианта с ДСП, от которого он отличается расположением щепок в разных слоях. Также ОСБ родственный материал с , но отличается характеристиками и стоимостью.


Вам интересно, почему продукт вторичной обработки отходов древесины пользуется популярностью? Все дело в необыкновенных преимуществах данного сырья по сравнению с остальными:

  • возможность выбрать изделия по прочности и толщине;
  • листы прочны на изгиб во влажном состоянии, что позволяет выполнять обшивку разных изогнутых поверхностей;
  • ОСБ – плита с однородной структурой и прочной фиксацией отдельных элементов, что исключает расслоение;
  • легко поддается обработке;
  • специальная пропитка защищает от роста патогенной микрофлоры;
  • материал имеет высокие показатели звукоизоляции и теплоизоляции;
  • обшитая поверхность устойчива к влажности, поэтому по ней можно делать влажную уборку.


Обратите внимание! Так как ОСП имеет небольшой вес, то установка на устройства из древесины производится без дополнительного усиления.

Классификация ОСБ плит и методы их производства

При выборе ОСБ плиты, размеры и цены имеют значение, но также важны и разновидности. Выделяются четыре группы:

  • OSB1 – это плита с небольшим весом, которая применяется в мебельной промышленности или в качестве упаковочного материала. Эксплуатируется в условиях с низкой влажностью;


  • OSB 2 является более плотным листом с большим количеством слоев. Может применяться в сухих помещениях в качестве обшивки;


  • OSB3 применяют в помещения с высоким уровнем влажности. Плита способна выдерживать умеренное механическое воздействие. Используется для перегородок, несущих конструкций и различных стен;


  • OSB 4 обладает дополнительным усилением и повышенным показателем влагостойкости. Применяется в качестве строительного сырья. Листы способны выдержать значительные нагрузки.

Первый этап производства включает выбор подходящей древесины. Бревна тонкомерных деревьев распиливаются, а затем на измельчаются до стружки. Затем материал высушивается и передается на специальный станок, где производится отделение крупных и мелких щепок. Затем к щепкам добавляются связующие растворы, придающие листу прочность и стойкость к влаге. Полученная смесь перемешивается со смолами и парафином в специальном барабане. Затем формируется плита. При этом стружка укладывается слоями в разных направлениях.


Интересная информация! Самый востребованный вариант – листы ОСБ 3, имеющие универсальные характеристики. Их используют в возведении домов малой этажности.

Характеристики ОСБ листа: стандартные размеры

OSB плита не представляет вред для здоровья. Стоит учесть, что материал так востребован, благодаря своим характеристикам:

  • Удобные и надежные размеры плит;
  • поддаются обработке и легко распиливаются. При этом не возникает трещин и сколов;
  • легкость отделки. После монтажа, листы можно просто покрасить или применить любые облицовочные материалы;
  • проходит тестирование на огнеустойчивость;
  • платы обладают прочностью, так как выдерживают нагрузку до 650 кг/м3;
  • небольшой вес, что не доставляет проблем при транспортировке материалов;
  • ОСП листы способны выдерживать нагрузки. Это жесткий состав, в который монтируются любые крепежные элементы.


При выборе размеров и цен ОСП плиты, можно ориентироваться на определенные данные. Например, размер пластин по длине и ширине не имеет единого стандарта. Чаще всего предлагается резка по индивидуальным запросам.

Важный параметр – это толщина листа, которая бывает в пределах 2-26 мм:

  • 2-16 мм – утонченные пластины с малым весом и небольшой прочностью. Используются для обшивки поверхностей с небольшими нагрузками. Это могут быть элементы мебели, потолки или основание кровли;
  • 17-32 мм – пластины с высокой прочностью на изгиб и стойкостью к влажности. Листы применяются для создания и отделки поверхности, имеющих высокие нагрузки.


Полезная информация! Готовые изделия выпиливаются при помощи размерной сетки. При этом остаются ровные края, а срезы шпунтируются.

Где применяются плиты ОСП

ОСП пластины применяются повсеместно в многих вариантах строительных работ. Также необходим в производстве мебели, для отделки внутри разного транспорта и для упаковочной тары.


Вы можете приобрести товар для следующих целей:

  • устройство обрешекти для кровли;
  • монтаж напольных покрытий на черновую;
  • обшивка внутреразных типов стен;
  • устройство перекрытий;
  • установка опорных конструкций под отделочные материалы;
  • ящики, поддоны и другие виды упаковки;
  • в мебельном производстве в качестве опорных элементов;
  • сэндвич-панели для каркасных зданий;
  • двутавровые балки особой прочности.


AT32UC3A3256 USB в I2S (совместимость с AudioWidget)

Меню

Введение

В течение многих лет я хотел сделать звуковую карту USB, которая будет поддерживать дискретизация 192 кГц / 24 бит. Сейчас производятся простые микросхемы, которые выглядят как звуковая карта на шине USB. Например PCM2706. К сожалению, он поддерживает максимальную дискретизацию 48 кГц / 16 бит. Следующим вариантом был тенор Чип TE7022, который поддерживает только до 96 кГц, и он устарел, а его документация не находится в свободном доступе.Следующее часто используемое решение — XMOS. процессор. Пример — первоклассный WaveIO модуль, поддерживающий до 384 кГц. Следующий отличный конвертер USB-I2S называется Amanero и используйте процессор ATSAM3U1CA. Мой проект основан на Audio-Widget проект, который является частью SDR-Widget проект. Используется идентичная схема с небольшими изменениями для обеспечения совместимости. с оригинальной прошивкой. Программное обеспечение поддерживает оба режима UAC (USB Audio Class) 1 и 2. Режим UAC1 необходим для Windows, потому что они обычно не поддерживают более высокие частоты дискретизации.Для них необходим специальный USB-аудиодрайвер. поддержка функций UAC2. В Linux и Mac нет проблем с поддержкой UAC2.

Описание схемы

Процессор AT32UC3A3256 подключен к шине USB. Он поддерживает как полноскоростной и скоростной режимы на отдельных выводах. На выводах USB для передачи данных Также подключена часть защиты от электростатического разряда, которая защищает процессор от напряжения пики. Процессор и все остальные детали питаются от регулятора напряжения 3,3 В. IC5. На все выводы питания подключены разделительные конденсаторы.Кварцевые генераторы иметь дополнительные ферритовые бусины на линиях электропередач. Кварцевые генераторы Q2 и Q3 используются для генерации точной частоты MCLK для ЦАП на основной плате. Через делитель на два IC3 возвращается сигнал на процессор для синхронизации. сигналов BCK, DATA и LRCK. Поскольку использование процессора на шине USB асинхронное в режиме, частота, генерируемая ЦАП, очень точная и с минимальным джиттер. Процессор сам сообщает компьютеру, должен ли он притормозить или отправить данные быстрее. Процессор также с переключателем на контакте 32, генератор которого активен.Генератор Q2 используется для частоты дискретизации, кратной 44,1 кГц, а Q3 — для кратно 48 кГц. Все сигналы для DAC поступают на изолятор IC4, который им электрически изолировать от остальной части DAC. Его вторичная сторона запитана от ЦАП доска. Также есть контакты для разъема JTAG для потенциального программирования, когда уничтожаем внутренний загрузчик. Для отладки есть еще один UART, который может быть через преобразователь напряжения подключен к последовательному порту RS232. На борту также два светодиода SMD, которые сигнализируют во время воспроизведения запросов на ускорение (LED2) или замедление (LED1) передачи данных.На задней панели Здесь размещен двухцветный LED3, который горит зеленым в режиме UAC1 и красным в режиме UAC2. Для настройки и программирования есть маленькие кнопки PROG и RESET.

Принципиальная схема

Сборка

Сборка этой платы была кошмаром. Главный процессор имеет 144 контакта и к сожалению, они действительно рядом. Я начал с них, потому что хотел вокруг много места. Я припаял два противоположных угловых контакта. Далее я положил достаточно гелевой колонки и на паяльнике достаю кусок жести и бегу по всем контактам на одной стороне микросхемы.Выглядит неплохо, но подключено несколько контактов вместе. Я использовал популярный фитиль для припоя, но с ужасом понял, что он почти не работает. Штифты слишком близко, что капиллярный эффект отбрасывает фитиль Работа. В конце я применил метод разминки и прибил к столу. С другой сторон чипа я был намного осторожнее. Я использовал меньше олова и старался не соединить соседние пины.

Далее я попробовал припаять кварц и генераторы. Это был очередной кошмар 🙂 Детали имеют керамический корпус и штифты в углах снизу.Есть время когда обнаружил, что по бокам в углах очень маленькие кусочки дна контакты, и когда я подхожу ближе с паяльником, он засасывает олово под упаковкой с капиллярным эффектом. Паять осцилляторы было еще хуже, потому что я нашел на рынке только штуки размером 2,5х2мм, что является действительно небольшой упаковкой. Я успешно спаял их с помощью той же процедуры, но это на границе возможность. Штифт 1 отмечен скошенным краем. Далее припаял напряжение регуляторы и другие SMD детали с верхней стороны платы.По сравнению с предыдущий опыт был с пайкой SMD частей куском пирога размера 0603. После сборки всех SMD деталей с верхней стороны я продолжил снизу. сторона доски. На торце разместил разъемы. Я был осторожен со стороны, в которой установлен разъем.

Вид компонентов

Верхняя сторона

Нижняя сторона

Печатная плата

Я успешно разработал двухстороннюю доску размером 5х5см. Требуется использовать Детали SMD размером 0603.Компоненты монтируются с двух сторон. Я попытался распределить компоненты, чтобы их можно было легко припаять. Не было много место для имен, значений и описаний, но в итоге было неплохо. Заказал изготовление печатной платы в Seeed Studio Компания. Необходимые файлы Gerber и Excellon могут быть созданы в бесплатной версии Eagle из материалов, имеющихся здесь.

Верхняя сторона

Нижняя сторона

Доска в сборе

Фото

Вид сверху сбоку.Вид снизу сбоку.

Детали

Запчасти можно купить, например, в компании Farnell. Наиболее проблемные части генераторы, которые я нашел только в корпусе 2,5×2 мм.

1nF SMD0603 керамический
Список деталей
название значение и тип количество
C1 10 мкФ SMD0603 керамический 1x
C2 4u7 SMD0603 керамический 1x
C3, C43 2u2 SMD060 2x
C5-C20 100 нФ SMD0603 керамический 16x
C21 10 нФ SMD0603 керамический 1x
C22 4n7 SMD0603 керамический 1x 1x
C24 470pF SMD0603 керамический 1x
C25, C26 18pF SMD0603 керамический 2x
C27 10pF SMD060
IC1 AT32UC3A3256 LQFP144 1 x
IC2 74LVC1G00DCK SC70-5 1x
IC3 74LVC1G80DCK SC70-5 1x
IC4 ISO7240C 1x
IC240C 1x
IC5 .3 / NOPB SOT23-DBV 1x
IC6 TPD2E009DBZR SOT-23 1x
L1-L3 Ферритовый шарик 0,03 Ом 3A SMD0805 3x
Светодиод SMD0603 1x
LED2 LED зеленый SMD0603 1x
LED3 LED двухцветный 2-3 мм 1x
Q1 Кварцевый 12 МГц SMD 6×3.5 мм (ABRACON ABMM2) 1x
Q2 Генератор 22,5792 МГц SMD 2,5×2 мм (EPSON SG-210STF) 1x
Q3 Осциллятор 24,576 МГц SMD 2,5×2 мм (EPSON-210ST) 900 SG-210 1x
R1-R8 39R SMD0603 8x
R9-R12 470 SMD0603 4x
R13-R18 4k7 SMD0603 6x 6k8 SMD0603 1x
R20, R21 1M SMD0603 2x
S1, S2 SMD-переключатель KSR221G 2x
SV1 Лента, 6 контактов
SV2 Лента перемычка 2×5 контактов 1x
SV3 Лента перемычка 1×3 контакта 1x 90 069
X1 USB тип B для DPS 90 ° 1x

Прошивка

Поскольку я не программист, то использовал готовую бинарную прошивку.Прошивку использовал Audio-Widget Henry Audio USB DAC 128 mkII или также QNKTC AB-1.2 . Поскольку одна и та же схема существует минимум в 10 вариантах, существует также много варианты прошивки. Я использовал, наверное, самую последнюю версию прошивки.

Обновление прошивки

Наиболее важная информация для работы модуля содержится в этом оригинальном документ: AW_readme.txt. Опишу лишь кратко, как я делал апгрейд прошивки под Linux:

  1. Я скачал модифицированный dfu-programmer с этой страницы: https: // код.google.com/p/sdr-widget/downloads/list
  2. Я установил пакет avr-binutils или binutils-avr в зависимости от дистрибутива Linux.
  3. Я создал этот скрипт по инструкции: программа-виджет.
  4. В /etc/udev/rules.d/ я создал файл 99-avrtools.rules согласно мануалу. В моем случае важен был этот раздел:
    # Добавить поддержку AT32UC3A3256
    SUBSYSTEM == "usb", ENV {DEVTYPE} == "usb", ATTRS {idVendor} == "03eb",
    ATTRS {idProduct} == "2ff1", MODE: = "0666"

  5. Я перезагрузил компьютер для применения новых правил udev.
  6. После подключения я проверил с помощью dmesg , появляется ли на шине USB процессор:
    [5577.057130] usb 1-2.2: новое полноскоростное USB-устройство номер 4 с использованием ehci-pci
    [5577.133868] usb 1-2.2: найдено новое USB-устройство, idVendor = 03eb, idProduct = 2ff1
    [5577.133876] usb 1-2.2: строки нового USB-устройства: Mfr = 1, Product = 2, SerialNumber = 3
    [5577.133882] usb 1-2.2: Продукт: AT32UC3A DFU
    [5577.133888] usb 1-2.2: Производитель: ATMEL
    [5577.133893] usb 1-2.2: Серийный номер: 1.0.3


    В lsusb мы видим это:

    Автобус 001 Устройство 004: ID 03eb: 2ff1 Atmel Corp.

    Когда чип уже был запрограммирован в прошлом, мы можем вспомнить внутренние загрузчик нажатием кнопки PROG и затем нажатием и отпустить кнопку RESET и в конце отпустить кнопку PROG .

  7. Теперь я выполнил в каталоге с программатором и командой прошивки ./program-widget widget.elf В моем случае это выглядит так:
    [pavouk @ home audiowidget] $ ./program-widget awx_20140918_mkII_RC03.elf
    программа-виджет с awx_20140918_mkII_RC03.эльф
         цель: at32uc3a3256
        chip_id: 0x2ff1
      vendor_id: 0x03eb
        команда: стереть
          тихо: ложь
          отладка: 6
    device_type: AVR32
    ------ конкретная команда ниже ------
       проверить: правда

         цель: at32uc3a3256
        chip_id: 0x2ff1
      vendor_id: 0x03eb
        команда: flash
          тихо: ложь
          отладка: 6
    device_type: AVR32
    ------ конкретная команда ниже ------
       проверить: правда
       шестнадцатеричный файл: /tmp/awx_20140918_mkII_RC03.hex

    Проверка ...
    Использовано 117024 байта (46,08%)
         цель: at32uc3a3256
        chip_id: 0x2ff1
      vendor_id: 0x03eb
        команда: сброс
          тихо: ложь
          отладка: 4
    device_type: AVR32
    ------ конкретная команда ниже ------

  8. В конце я нажал кнопку RESET и в dmesg я вижу это:
    [6253.845114] usb 1-2.2: новое высокоскоростное USB-устройство номер 5 с использованием ehci-pci
    [6253.920489] usb 1-2.2: найдено новое USB-устройство, idVendor = 16d0, idProduct = 075d
    [6253.920501] usb 1-2.2: строки нового USB-устройства: Mfr = 1, Product = 2, SerialNumber = 3
    [6253.920508] usb 1-2.2: Продукт: Henry Audio USB DAC 128 mkII
    [6253.920514] usb 1-2.2: Производитель: Audio-Widget
    [6253.920519] usb 1-2.2: Серийный номер: 2014091800BSB
    [6253.929288] вход: Audio-Widget Henry Audio USB DAC 128 mkII as /devices/pci0000:00/0000:00:13.5/usb1/1-2/1-2.2 / 1-2.2: 1.3 / 0003: 16D0: 075D.0002 / вход / вход9
    [6253.929634] hid-generic 0003: 16D0: 075D.0002: input, hidraw0: USB HID v1.11 Device [Audio-Widget Henry Audio USB DAC 128 mkII] на usb-0000: 00: 13.5-2.2 / input3


    В lsusb вижу вот что:

    Шина 001 Устройство 005: ID 16d0: 075d MCS AB-1.x UAC2 [Аудио виджет]


Теперь преобразователь USB-I2S зарегистрирован в системе, такой как звуковая карта USB, в режиме UAC2.

Контроль

Кнопочное управление

В модуле всего две кнопки.Нажатием кнопки RESET сбрасываем схему.

Когда мы удерживаем кнопку PROG около 10 секунд, пока не погаснет задний светодиод устройство переключится в противоположный режим UAC и после нажатия кнопки RESET цепь будет сброшена и зарегистрирована в новом режиме. Процессор запишет настройки во внутреннюю энергонезависимую память и после следующего подключения он всегда регистрируется в том же режиме. В моем случае выглядит DMESG , что:

[1106.752943] USB 1-2.2: отключение USB, номер устройства 3
[1107.444194] usb 1-2.2: новое полноскоростное USB-устройство номер 4 с использованием ehci-pci
[1107.526434] usb 1-2.2: найдено новое USB-устройство, idVendor = 16d0, idProduct = 075c
[1107.526443] usb 1-2.2: строки нового USB-устройства: Mfr = 1, Product = 2, SerialNumber = 3
[1107.526449] usb 1-2.2: Продукт: Henry Audio USB DAC 128 mkII
[1107.526455] usb 1-2.2: Производитель: Audio-Widget
[1107.526459] usb 1-2.2: Серийный номер: 2014091800BSB
[1107.533491] вход: Audio-Widget Henry Audio USB DAC 128 mkII as / devices / pci0000: 00/0000: 00: 13.5 / usb1 / 1-2 / 1-2.2 / 1-2.2: 1.1 / 0003: 16D0: 075C.0002 / вход / вход9
[1107.533840] hid-generic 0003: 16D0: 075C.0002: input, hidraw0: USB HID v1.11 Device [Audio-Widget Henry Audio USB DAC 128 mkII] на usb-0000: 00: 13.5-2.2 / input1
[1107.549307] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.661315] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.671331] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.681313] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (id 18)
[1107.691317] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.701326] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.711319] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.721317] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.731319] ALSA звук / usb / микшер.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (id 18)
[1107.741324] ALSA sound / usb / Mixer.c: 936 18: 2: невозможно получить минимальные / максимальные значения для элемента управления 2 (идентификатор 18)
[1107.751312] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для элемента управления 2, канал 1: err = -22
[1107.769321] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для элемента управления 2, канал 1: err = -22
[1107.780329] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для управления 1 канал 0: err = -22
[1107.810456] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для управления 1 канал 0: err = -22
[1107.946462] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для управления 1 канал 0: err = -22
[1108.064485] ALSA sound / usb / Mixer.c: 417 не может получить текущее значение для управления 1 канал 0: err = -22


В lsusb мы видим это:

Шина 001 Устройство 004: ID 16d0: 075c MCS AB-1.x UAC1 [Аудио виджет]


Видны некоторые ошибки, которые могут быть вызваны ошибкой прошивки или в ядре Linux. Я не стал вдаваться в подробности сейчас.

Программное обеспечение управления

Функциями модуля можно управлять также программно.Существует 3 версии программы Widget Control . Версия для Windows и две версии для Linux на Python и C.

Компиляция управления виджетами

Я скачал исходный код widget-control.c. Также необходим файл src / features.h. Я помещаю их в созданный каталог src. это тоже необходимо для установки пакета разработчика libusb-devel . Далее я выполнил:

gcc -o виджет-контроль виджет-контроль.c -lusb-1.0


Когда все в порядке, появляется бинарный файл widget-control.Теперь мы должны установить только выполнение прав.

Использование управления виджетами

С помощью этой команды мы перечисляем все подключенные преобразователи, которые нашла программа:

[root @ home audiowidget] # ./widget-control -a
16d0: 075d 2014091800BSB


Список возможностей от NVRAM:

[root @ home audiowidget] # ./widget-control -g
12 44 usbi2s uac2_audio обычный нормальный нет общий hd44780 500 мс пихта quirk_none


Команда для перенастройки в режим UAC1:

./ widget-control -s 12 44 usbi2s uac1_audio нормальный нормальный нет общий hd44780 500 мс пихта quirk_none


Команда для перенастройки в режим UAC2:

./widget-control -s 12 44 usbi2s uac2_audio нормальный нормальный нет общий hd44780 500 мс пихта quirk_none


Команда для сброса:

./widget-control -r

Драйверы

Для Linux и Mac не нужны никакие драйверы для полноценного использования модуля, т.к. они являются частью ядра системы. Windows включает только поддержку режима UAC1 а для полноценного использования необходимо скачать драйвера с оригинальных страниц.Необходимо найти подходящего водителя, который будет знать точный идентификатор карты по к использованной прошивке.

В Linux я столкнулся с проблемой, что в режиме Alsa не работает игра в XMMS заявление. Когда я использую эмуляцию OSS, она отлично работает в режиме UAC2. В других плеерах этой проблемы не видел и с другим конвертером USB-I2S XMMS работает правильно. В режиме UAC1 дела обстоят немного хуже. В режиме OSS играет некорректно. Музыка прыгает и плачет. Я не могу сказать, в чем проблема прошивка, в плеере или в драйвере ядра.

Вывод при воспроизведении CD:

[root @ home audiowidget] # cat / proc / asound / card2 / stream0
Аудио-виджет Henry Audio USB DAC 128 mkII at usb-0000: 00: 13.5-2.2, высокая скорость: USB Audio

Воспроизведение:
  Статус: Работает
    Интерфейс = 2
    Altset = 1
    Размер пакета = 126
    Мгновенная частота = 44100 Гц (0x5.8333)
    Формат обратной связи = 15,17
  Интерфейс 2
    Альтсет 1
    Формат: S32_LE
    Каналы: 2
    Конечная точка: 2 ВЫХОДА (ASYNC)
    Оценки: 44100, 88200, 132300, 176400, 48000, 96000, 144000, 192000
    Интервал передачи данных: 250 мкс


Выход при воспроизведении записи 192 кГц / 24 бит:

[root @ home audiowidget] # cat / proc / asound / card2 / stream0
Audio-Widget Henry Audio USB DAC 128 mkII at usb-0000: 00: 13.5-2.2, высокая скорость: USB Audio

Воспроизведение:
  Статус: Работает
    Интерфейс = 2
    Altset = 1
    Размер пакета = 392
    Мгновенная частота = 192000 Гц (0x18.0000)
    Формат обратной связи = 15,17
  Интерфейс 2
    Альтсет 1
    Формат: S32_LE
    Каналы: 2
    Конечная точка: 2 ВЫХОДА (ASYNC)
    Оценки: 44100, 88200, 132300, 176400, 48000, 96000, 144000, 192000
    Интервал передачи данных: 250 мкс


Из выходов видно, что плеер переключает частоту дискретизации и передачу данных. асинхронный. Некоторые плееры передискретизируют до 48 кГц.Точно проверил это прямо на тактовые сигналы с осциллографа.

Ссылки

Конец

В этом проекте я не был уверен в результате, потому что оригинальная схема известно, но подключение осцилляторов осуществляется иначе. Осцилляторы входили в состав ЦАП, но я поставил их рядом с процессором. Оригинальные схемы казались мне хаотичными. К тому же конструкция печатной платы была очень сложной. У меня был целевой размер печатной платы 5×5см, который я встречаю но мне пришлось использовать более мелкие детали, что усложняет сборку.После первого Процессор включения питания появляется на шине USB, но после исчезновения механической нагрузки. Пришлось аккуратно перепаять все контакты процессора и убрать все возможные холода. переходы. Мне удалось, что плата теперь работает надежно. Мне не понравилось программные проблемы с воспроизведением и ошибки ядра в режиме UAC1. Я посмотрю на это позже, после переустановки моей системы, которая у меня график. Мне повезло, что я успешно реализовал этот проект. Благодаря этому Я успешно протестировал платы ЦАП до 192 кГц / 24 бит.Я хочу поблагодарить всех оригинальных авторов SDR-Widget и Audio-Widget project за их большую работу, которая позволила мне реализовать свой проект.

.

Usb Vga Hd Входная открытая рамка 17-дюймовая промышленная панель Android Цена

ПК

Детальные изображения

Вид изделия спереди, сзади, сбоку и габариты.

Название продукта: USBI VGA HD вход с открытой рамкой 17-дюймовый Android промышленный ПК цена

Номер модели: MW-174AEP

Описание продукта

Основные характеристики и характеристики.

Основные характеристики
1. Дисплей Full HD.
2. Доступен индивидуальный дизайн без дополнительных затрат.
3. Светодиодная подсветка
4. Сборка колонок 2 * 5Вт.
5. Варианты сенсорного экрана: резистивный, емкостный, инфракрасный, SAW
6. Wi-Fi: 802.11 b / g
7. Поддержка 3G / 4G дополнительно
8.Камера: дополнительно
9. Операционная система: Win7 / 8/10 и Linux
10. Аппаратное обеспечение может быть модернизировано или индивидуально.
Дополнительные характеристики
Характеристики ЖК-экрана
Номер модели MW-174AEP
Размер экрана: 17 «
Соотношение сторон экрана: 5: 4
Разрешение (пикселей): 1280 * 1024
Цвет дисплея: 16.7 Месяцев
Время отклика: 25 мс
Яркость: 280 кд / м2 (дополнительная яркость)
Коэффициент контрастности: 1500: 1
Шаг пикселя: 0,264 * 0,264
Угол обзора: 89/89/89/89

Технические характеристики оборудования

Процессор:

Двухъядерный процессор Intel Celeron 1037U

(1.80 ГГц, кэш L3 2 МБ)

Набор микросхем: NM70
Память: DDR3, 2 ГБ, максимальная поддержка 8 ГБ
Жесткий диск: 500 ГБ или больше
Аудио: Realtek ALC662
BIOS: AMI BIOS, поддерживается ACPI
Ethernet LAN: RTL 8105EL 100 BaseT LAN
Блок питания Вход переменного тока: 110-240 В
Внешний вид Вариант цвета: Черный или опционально
Материал корпуса: Металл
Интерфейс ввода / вывода:

USB * 4, порт RJ-45, VGA * 1, HD * 1
Аудиовход / выход, вход питания, выключатель питания

FAQ

Q1: вы производитель (завод)?
A1: Да, мы.Также здесь доступны услуги OEM / ODM. Добро пожаловать, чтобы поделиться с нами своими идеями.

Мы рады предложить вам лучшее решение.

Q2: каково ваше MOQ?
A2: Сначала может быть предоставлен один образец для оценки.
Здесь приветствуется любое количество нестандартных товаров.

По индивидуальным заказам, пожалуйста, свяжитесь с нами для дальнейшего подтверждения.

Q3: какое время выполнения заказа?
A3: массовый заказ: 5-10 дней в зависимости от количества заказа.
Образец: 1 день при наличии на складе, 5-10 дней для нестандартной конструкции.

Q4: Какая у вас гарантия на продукцию?
A4: На всю нашу продукцию действует годовая гарантия с даты отгрузки.

И допустимо обновление до двух или трех лет гарантии за дополнительную плату.

Q5: Какие способы оплаты принимает ваша компания?
A5: Здесь принимается большинство методов, таких как T / T, L / C, Western Union, Credit Card, MoneyGram и т. Д.

Q6.Вы принимаете услуги доставки от двери до двери?
А6. Да. Также у нас выгодная цена по DHL / FEDEX / UPS / TNT / ARAMEX и т. Д.

.

python — размер панели wxpython и заголовки

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании

Загрузка…

.

Панелирование печатных плат — JLCPCB: Справка и поддержка

Некоторые клиенты хотели бы объединить более 1 печатной платы в одном Gerber. Мы знаем, что вы хотите сэкономить, но это может затруднить обрезку контура платы и, что более важно, потребуется гораздо больше времени, чтобы забрать и упаковать печатную плату. Хотя при этом у вас будет только один заказ, это усложняет изготовление панели и разделение отдельных печатных плат, поэтому мы обычно взимаем за это больше.Точно так же использование отверстий или щелей в качестве отломов между досками обрабатывается так же, как размещение более одного рисунка на панели, каждая со своим собственным контуром платы.

Примечание. Эта дополнительная плата взимается только в том случае, если печатные платы на панели отличаются. Платы, такие как на левом изображении ниже, не требуют дополнительной оплаты, потому что их легко поднять, но платы, такие как на правом изображении, потребуют дополнительной оплаты.

Если вы только на стадии прототипа и хотите сэкономить, вы можете использовать следующий трюк.Поместите все свои различные конструкции внутри одного общего контура платы и используйте линии, нарисованные на слое шелка, чтобы выделить отдельные печатные платы. Затем, когда вы получите печатную плату, аккуратно разрежьте их самостоятельно (мы рекомендуем сделать это перед сборкой печатных плат!). Как и на печатной плате, показанной ниже, желтые линии нарисованы на слоях шелка, показывая, как вы можете объединить 3 разных печатных платы в один гербер без каких-либо дополнительных затрат.

V-образная / V-образная канавка

Это поможет вам построить массив печатных плат, чтобы сэкономить время, ускорив пайку печатной платы в SMT.

1. Линия V-образного среза должна быть такой же, как очертание вспомогательной печатной платы. То есть между дополнительными платами нет места.

2. Линия V-образного среза может быть только вертикальной или горизонтальной прямой линией.

3. Размер образца должен быть 70 * 70 мм как минимум для выполнения процесса v-cut. Самый длинный край не могут превышает 400 мм, а ширина потребности быть не менее 70мм.

4. Линия V-образного среза должна пересекать всю панель, иначе завод не сможет добавить V-образный паз на печатной плате, потому что фреза может разрушить любые вспомогательные печатные платы на линии V-образного среза.Они также не могут остановиться на полпути через панель. Показанные ниже V-образные линии неприемлемы.

5. Максимальный размер панели при толщине платы 0,6 мм составляет 100×100 мм.

6. Максимальный размер панели при толщине платы 0,8–1,2 мм составляет 200×200 мм. (Это приведет к большему вытеснению панели и риск скручивания и поломки платы, если размер панели слишком велик. .)

7. Максимальный размер панели при толщине платы 1,6 мм составляет 300×300 мм.

8.Если вы выберете Edge Rails, ОТМЕТКА и Отверстия для позиционирования будут добавлены к Edge Rails по умолчанию, а локальная реперная метка не будет добавлена. Если панель уже предоставлена, то края или метки не будут добавлены снова.

9. Если в одной панели более 5 дизайнов, размер панели не может превышать 200 * 200 мм.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
