Дымоход для буржуйки в гараже своими руками: как сделать

Краткое содержание

1 Материалы
2 Изготовление дымохода
3 Монтаж дымохода
4 Уход
5 Видео: Как устранить течь на крыше возле трубы

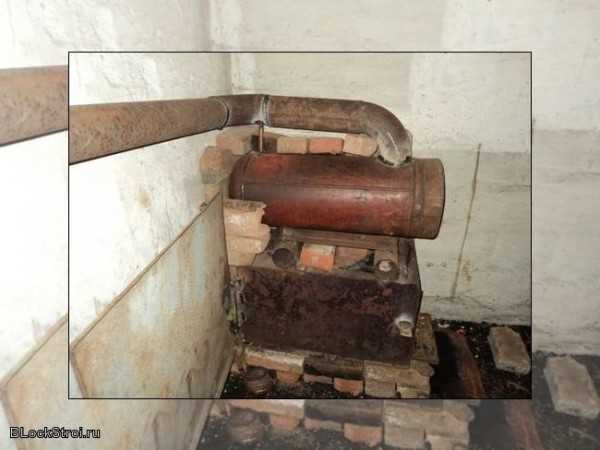

Буржуйка

Буржуйка, которая используется на протяжении многих лет, все еще популярный предмет обихода, который помимо обогрева несет в наши дома уютную атмосферу и спокойствие. Благодаря тому, что габариты изделия не очень велики, она отлично поддается транспортировке, а ее установка не требует дополнительных затрат.

Для того чтобы установить буржуйку в своем доме, первое, что нужно сделать, это подыскать место, где будет расположен данный предмет обихода.

Второе что необходимо сделать, это подобрать материал, из которого будет изготовлен дымоход для буржуйки.

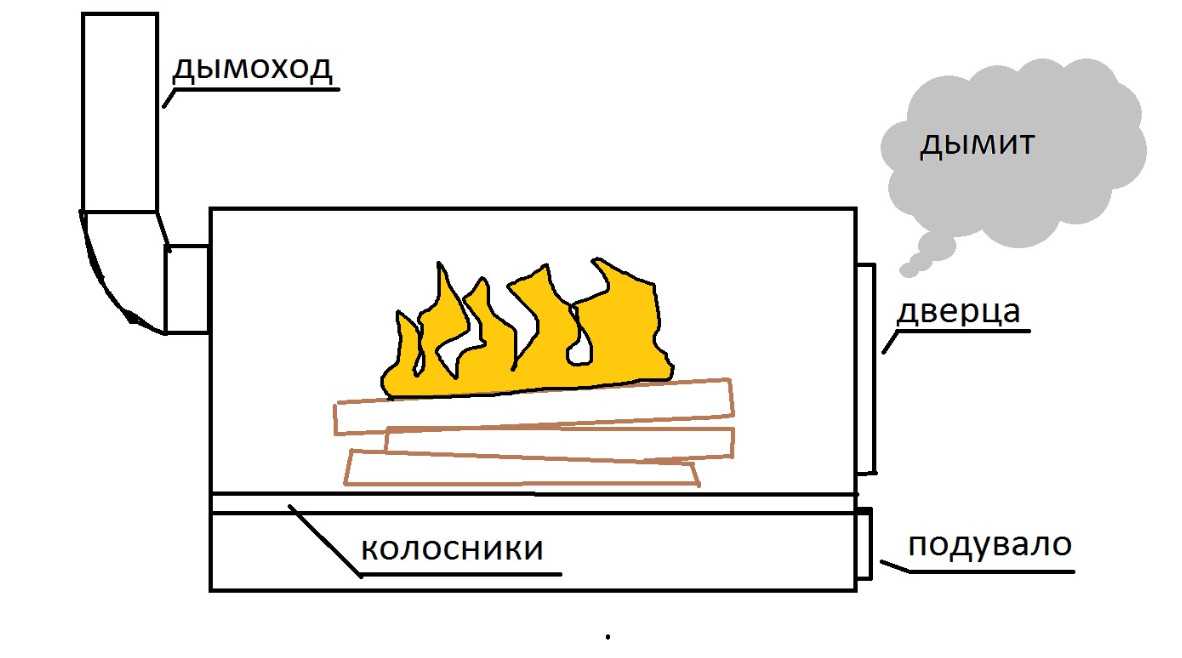

Буржуйка, как и другие виды печей, имеет две основные части:

Колённый дымоход

Труба,
Внутренние элементы конструкции.

Трубу обычно изготавливают из металлических листов своими руками, а в последнее время все чаще используют коленный дымоход.

Кроме этого, буржуйка может иметь горизонтальное направление и вертикальное. В горизонтальном варианте предусмотрен мешок, где будет концентрироваться тепло, что улучшит показатели обогрева помещения.

Для вертикального варианта все немного сложнее. Чтобы улучшить показатели обогрева, предусмотрены несколько изогнутых каналов. Это позволяет задержать некоторое количество дыма, тем самым увеличивая теплоотдачу, а также увеличивая длительность использования печкой.

Материалы

Дымоходы из металлической трубы

Одним из достоинств буржуйки является ее компактность, поэтому использование кирпичного дымоотвода, не вариант. Если планируете установить дымоход для буржуйки в гараже, то отдайте предпочтение металлическим или асбестовым трубам.

Изготовление дымохода

Металлический вариант, более легкий в обработке, и выполнить это своими руками достаточно просто. Необходимо позаботиться о прорубке перекрытий для вывода продуктов горения.

Асбестовый вариант используют только для верхней части дымоотвода, самую большую температуру, которую может выдержать этот материал, равняется 300 0С.

Нужно учитывать, что дымоход должен состоять из нескольких элементов, в случае поломки, легче отремонтировать один отрезок, чем полностью всю конструкцию.

Монтаж дымохода из нержавейки

Для изготовления дымоотвода своими руками вам понадобятся:

Металлическая труба, или листовой металл, из которого ее можно сделать. Диаметр должен быть не менее 16 см, этого вполне достаточно, чтобы выполнить функции основного дымохода.
Тройник с тем же диаметром, на одном конце которого должна быть заглушка.
Колена для стыков. Это поможет повернуть и изогнуть дымоход. Одно колено должно соответствовать размерам: 10х120 см, все остальные 16х120 см.
«Гриб», устанавливающийся на конце дымоотводной трубы.
Герметик или асбестовый шнур, для укрепления швов.
Материалы для теплоизоляции.

Битумная смола.

Монтаж дымохода

Многие зададутся вопросом, как сделать дымоход для буржуйки? Следуя правилам данного процесса это можно сделать своими руками, не пользуясь помощью специалиста.

[ads-mob-1][ads-pc-1] Монтаж дымоотвода своими руками должен начинаться с определения местонахождения, где будет соединение наружной и внутренней части буржуйки. Это вполне может быть чердак, или свободное расстояние под крышей. На корпус буржуйки размещают все детали по очереди. На выходе из буржуйки можно воспользоваться не только тонким металлом, но и чугунным коленом. Второй вариант предпочтительнее, ведь срок службы в этом случае, заметно увеличится.

Элементы трубы необходимо устанавливать до того момента, пока высота не дойдет до отмеченного расположения соединения.

В месте прохождения перекрытия подготавливают отверстие, с большим диаметром, чем у трубы. Это проделывают для лучшей фиксации и обмазывания в месте где пересекается линия перекрытия.

Если возле проходящей трубы располагаются легковоспламеняющиеся материалы, их обязательно убирают или изолируют.

Это обезопасит ваше строение от возгорания, ведь в момент повышения температуры в печи, труба тоже сильнее прогревается, это приведет к вероятности возгорания.

В подготовленное отверстие закрепляют проходной стакан, в который заводят трубу. Следующий этап, это стыковка внутреннего и внешнего элемента трубы. Высота дымоотвода должна, закончится выше уровня крыши, минимальное расстояние это 10 см. Место вывода через крышу так же заделывают, как и внутреннюю часть пройденного перекрытия:

Подготовить отверстие в кровле с большим диаметром, чем у трубы.
Для заделки можно воспользоваться теплоизолирующим материалом.
Выведенная труба фиксируется при помощи жестяного листа. Если жестяного листа под рукой не оказалось, можно применить кирпич.

Чтобы кирпичная кладка удерживала трубу качественно, необходимо подготовить для нее основание. Образовавшиеся щели между кирпичами необходимо замазать ором из глины.
Снаружи труба обмазывается битумной смолой и заворачивается теплоизолирующим материалом. Его функции отлично выполнит минеральная вата. В образовавшемся расстоянии между трубой и верхней частью дымохода нужно расположить блюдце, оно исключит проникновение горячих частиц.

Гриб для дымохода

На верхнюю часть дымоотвода устанавливают «гриб», который будет охранять трубу от попадания различных загрязняющих предметов и погодных условий.После окончательной установки конструкции можно приступить к отделке швов. Это выполняют своими руками, используя для этого герметик. Это позволит избежать проникновения дыма внутрь строения. Выбирая герметик, обратите внимание на его характеристики, он должен выдерживать достаточно высокую температуру.

После высыхания герметика, можно проверять выполненную работу. Для этого печь затапливают и наблюдают за выходом дыма. При правильном сборе устройства дым не попадает в помещение, а выходит наружу.

Уход

Рекомендуется регулярно делать проверку на предмет деформирования. Незамеченные вовремя дефекты, приведут к разрушению конструкции.
Не реже одного раза в год необходимо делать прочистку. Для этих целей вполне подойдут и народные средства и современные.

[ads-pc-2][ads-mob-2]

Видео: Как устранить течь на крыше возле трубы

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

Почему нельзя выводить кухонную вытяжку в гараж – ROBAM Living

Во многих домах кухня находится рядом с гаражом. При установке вытяжки над варочной панелью это может означать, что вентиляция вытяжки в гараже кажется приемлемым вариантом. В конце концов, он выводит дым из вашего дома, а гаражи легко проветрить. Однако на самом деле это опасная практика. Вы никогда не должны вентилировать вытяжку в своем гараже. Продолжайте читать, чтобы узнать, почему вы не можете вентилировать кухонную вытяжку в гараж, и какие альтернативные варианты безопасны для вас.

Опасность пожара

Основная причина, по которой вы не можете выводить кухонную вытяжку в гараж, заключается в том, что вы создаете опасность пожара. Когда вы сбрасываете кулинарный жир в свой гараж, вы наполняете его легковоспламеняющимися парами и частицами. Если вы заведете машину или втянете в это пространство работающую машину, то рискуете сгореть. Пары и частицы в воздухе, а также выхлопные газы, выходящие из вашего автомобиля, могут воспламениться.

Вы можете подумать, что если вы не используете свой гараж для хранения автомобиля, то вполне нормально выводить кухонную вытяжку в гараж. Однако даже автоматическое открывание гаражных ворот может вызвать пожар при определенных условиях. И когда придет время продать свой дом, вам придется поделиться этой небезопасной функцией с потенциальными покупателями, ограничивая круг лиц, которым вы сможете продавать.

Строительные нормы и правила

Даже если вас не беспокоит пожароопасность и потенциальные будущие покупатели, строительные нормы и правила в некоторых районах запрещают проникновение чего-либо через стены гаража. Это включает в себя вентиляцию и воздуховоды. Проверьте строительные нормы и правила вашего района, прежде чем пробить стены гаража для каких-либо дополнений.

Безопасный вариант 1: Сквозь стену

По возможности расположите кухню так, чтобы варочная панель и вентиляция располагались на внешней стене. Разместив его на внешней стене, вы можете легко организовать вентиляционное отверстие для отвода грязного воздуха снаружи, гарантируя, что он не попадет куда-либо еще в ваш дом. Это поможет всему вашему дому оставаться прохладнее, чувствовать себя лучше и пахнуть лучше. Это также облегчит установку газовой линии, если вы впервые добавляете газовые приборы в свой дом.

Безопасная альтернатива 2: Через гараж

Даже если вы не можете переставить кухню, а варочная панель и вытяжка должны находиться на одной стене с гаражом, вы все равно можете безопасно провести вентиляцию. Вместо того, чтобы оставлять вентиляционное отверстие для подачи воздуха в гараж, оставьте его включенным. Протяните вентиляцию и сопутствующие воздуховоды через гараж. Затем попросите его пройти через крышу или стену, чтобы выпустить кухонные испарения наружу. Закройте вентиляционное отверстие и воздуховоды гипсокартоном или подобным материалом для дополнительной безопасности.

Безопасная альтернатива 3: Поднимитесь наверх

Вместо того, чтобы искать горизонтальный путь для кухонных испарений через различные стены, вы должны подумать о том, чтобы подняться наверх. Вертикальная вентиляция лучше всего подходит для вашего дома, потому что горячий воздух естественным образом поднимается вверх, поэтому выход вверх, а не наружу, — это отличный способ не допустить попадания опасных паров в ваш гараж и помочь им выйти естественным путем. Однако это не означает, что вентиляция может заканчиваться где угодно на верхних этажах вашего дома.

Дым и загрязнители воздуха скапливаются в закрытом помещении, даже если это не ваш гараж, вредно для здоровья. Это означает, что ваша вентиляция не может остановиться в недостроенной комнате наверху или на чердаке, даже если вы редко используете эти помещения. Пары могут впитаться во все, что у вас есть в этих местах, например, в картонные коробки для хранения и старую мебель, вызывая вонь. Они могут даже проникать через стены и загрязнять воздух в остальной части вашего дома, что в первую очередь лишает цели их удаления из вашей кухни.

Через крышу

Чтобы избежать этих проблем, полностью выпустите воздух из вытяжного колпака через крышу. Горячий воздух из вашей кухни будет постоянно подниматься вверх, пока он не освободится, поэтому организовать его выход через крышу, а не просто сидеть в комнате наверху, — самый безопасный способ позволить ему это сделать.

Сделайте это долговечным

Теперь, когда вы знаете, как безопасно отвести кухонный воздух из дома, вам нужно выбрать воздуховод, который прослужит так же долго, как и кухонная вытяжка. Большинство вытяжек могут прослужить до 10 лет и даже дольше, если вы будете следить за их обслуживанием. Следовательно, вы хотите, чтобы сопутствующие воздуховоды прослужили столько же времени или даже дольше.

Оцинкованная сталь является лучшим вариантом для долговечных воздуховодов, хотя другие типы металлических систем ОВКВ также имеют длительный срок службы. Такой долгий срок службы обусловлен жесткостью металла, что делает его долговечным и гарантирует меньшее сопротивление воздуха. Гибкий пластиковый воздуховод создает большее сопротивление воздуха, потому что он изгибается. Этот изгиб также делает его менее прочным. Избегайте гибких пластиковых воздуховодов по всему дому, особенно при создании системы для кухонной вытяжки.

Избегайте ударов локтями

Еще один способ продлить срок службы воздуховода и создать меньшее сопротивление воздуха — использовать два или меньше колен в воздуховоде. Отводы — это изогнутые соединения между прямыми участками воздуховодов, которые направляют воздух по изгибам и углам. Хотя может потребоваться один или два колена в зависимости от конструкции вашего дома и места, где вы пытаетесь выпустить выхлопные газы, вы должны стремиться использовать не более двух, чтобы уменьшить сопротивление воздуха. Вы хотите, чтобы воздух легко находил выход из вашего дома, чтобы вашей вытяжке не приходилось использовать дополнительную энергию для его выталкивания.

Для достижения этого рекомендуется использовать одно колено на каждые 18 дюймов прямого воздуховода. Если вы вентилируете горизонтально через ближайшую стену, это соотношение может быть нереалистичным из-за конструкции вашего дома. Но если вы создаете кратчайший беспрепятственный путь для своего воздуха, то это должно сработать. Сохранение 24-дюймового прямого воздуховода между коленами еще более идеально. Если возможно, стремитесь к этому, чтобы обеспечить лучший поток воздуха.

Теперь вы знаете, почему нельзя выводить кухонную вытяжку в гараж, и у вас есть три безопасных альтернативы, которые можно попробовать. Не забудьте выбрать металлический воздуховод и использовать как можно меньше колен в этом воздуховоде, чтобы он прослужил так же долго, как и ваша вытяжка. Если вы ищете кухонные вытяжки для продажи, ROBAM предлагает различные варианты, которые дополнят ваше пространство и сохранят воздух на кухне чистым и прохладным. Свяжитесь с нами по любым вопросам об этом важном оборудовании.

Вытяжка в гараже? | Виртуальная доска объявлений Weber

Кори Массер

Вентилятор TVWBB

18 января 2006 г.

Я не уверен, что это сработает. Он должен быть действительно мощным (и даже в этом случае его может быть недостаточно для количества дыма, образующегося при воспламенении дымохода или чего-то в этом роде… вам, вероятно, придется делать это снаружи).

Кроме того, другим определенно придется взвесить это, так как я не знаю наверняка, но я предполагаю, что вы все равно столкнетесь со значительной угрозой угарного газа. Вам нужно будет установить несколько чувствительных мониторов, чтобы убедиться, что вы не отравляете гараж или дом, если уж на то пошло.

Во-первых, вам нужно выпустить опасный воздух. Вентилятор от простой вытяжки @ 200 кубических футов в минуту должен сделать это для работающего WSM, но вам понадобится вытяжка, которая улавливает газ по мере его подъема. Это, вероятно, нужно будет сделать на заказ, если только вы не попадете в капот большего размера за 500 долларов. У Sears есть разнообразие.

Я действительно не искал, чтобы согреться, так как мой гараж не отапливается, а больше, чтобы защитить его от ветра. Может быть, я должен просто построить ветрозащиту вместо этого. Я подумал, что, может быть, мне это сойдет с рук. Но похоже, что в любом случае это может быть более сложно, чем создание экрана. Спасибо за совет.

То, что я выложил, предназначалось для подвала и, вероятно, излишне для гаража. CO «весит» примерно столько же, сколько воздух, поэтому он хотел бы остаться в подвале. Это также жилая площадь, поэтому я беспокоился о семье.

Если вы думаете о гараже как о ветровом стекле с крышей, я думаю, что трещина в гаражной двери и вентиляционное отверстие в потолке, которое дует наружу, будут достаточными. Вентилятора в ванной может быть достаточно, чтобы избавиться от неприятных запахов и дыма. Просто убедитесь, что у вас есть детектор CO, который отображает уровни, чтобы быть в безопасности. Попросить кого-нибудь проверить вас, вероятно, тоже имеет смысл.

Удивлен, что еще никто не пробовал. С другой стороны, я внезапно вспомнил о сообщении несколько недель назад о том, что у кого-то загорелся жир в их WSM. Я думаю, они описывали это как пламя, вырывающееся из трубы. Может быть, помещение в помещении не такая уж и хорошая идея из-за противопоставления огня и побочных продуктов.

Сначала практические вопросы. Объем выхлопных газов, образующийся в момент зажигания и за период, когда блок «горячий» и охлаждается (т. е. выше нормальной рабочей температуры), будет очень высоким. Мы должны помнить, что мы не просто выпускаем из природного газа горячий воздух или относительно низкие дымовые газы. Мы пытаемся выхлопных газов от сжигания древесины. Гораздо токсичнее, чем то, что исходит из плиты или духовки! Вам понадобится очень прочный вентилятор в эти периоды, чтобы избежать неприятностей. Я говорю о канальном вентиляторе в диапазоне 650-2000 кубических футов в минуту. Это не дешево. Подпитка воздуха в гараже проста. Просто оставьте дверь полностью открытой во время этих интенсивных периодов выхлопа (здравый смысл). Вытяжка должна располагаться как можно ближе (низко) к крышке, чтобы вы могли готовить. После того, как устройство установится до рабочей температуры, вы можете БОЛЬШИНСТВО закрыть ворота гаража. Он все еще должен быть открыт на 6–12 дюймов (большое отверстие, много воздуха, даже когда оно почти закрыто). Я всегда открывал дверь гаража, когда заходил проверить повара. Датчик дыма по скорости подъема или инфракрасный дымовой извещатель также был бы очень разумным (тоже недешевым).

Что касается непрактичных соображений, то я думаю, что ваш местный строитель потребует очень строгих условий установки, чтобы выполнить эту работу на законных основаниях. Это если он вообще позволит. В большинстве юрисдикций в США вы не можете ЗАКОННО установить вытяжку до получения разрешения на строительство. Это не значит, что кто-то еще не проделал хорошую работу без разрешения! К сожалению, я не могу сделать то же самое, учитывая мою работу и отношения с местными строителями!

Первоначально опубликовано Кори Массером:
На самом деле я не искал, чтобы согреться, так как мой гараж не отапливается, а больше, чтобы защитить его от ветра. Может быть, я должен просто построить ветрозащиту вместо этого. Я подумал, что, может быть, мне это сойдет с рук. Но похоже, что в любом случае это может быть более сложно, чем создание экрана. Спасибо за совет.

Соглашусь с вами, Кори, ветрозащиту сделать проще, чем систему вентиляции установить. Я тоже уверен, что это будет дешевле. Посмотрите на этот пост. Смотри фото в первом посте. Это отличный корпус. Вы можете пристроить его к своему гаражу.

Это можно сделать в гараже, но вам все равно понадобится оставлять дверь открытой для подачи свежего воздуха. Лично я бы не стал с этим заморачиваться. Купите BBQ Guru и куртку Silver Bullet Smoking Jacket, и вы будете прекрасно готовить в морозную и ветреную погоду.
