Высота цоколя: Высота цоколя над землей и ее влияние на характеристики дома

Какая высота цоколя от земли по нормам должна быть

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

• типа основания;
• проекта домостроения;
• характерных особенностей грунта;
• целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Зачем возводится цоколь?

Расходы на строительство фундамента и цоколя составляют большую часть сметы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

• ограждение фасада от загрязнений;
• защита обшивки от повреждений механического характера;
• компенсация усадки под весом строения;
• изоляция перекрытий подвала от негативных воздействий;
• обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Какой высоты должен быть цоколь?

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

• Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
• Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
• Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Высота цоколя дома: как правильно сделать расчёты

Содержание

• 1 О высоте цоколя
  • 1.1 На что влияет высота
• 2 Задачи цокольного возвышения
  • 2.1 Изоляция
  • 2.2 Влияние отмостки
  • 2.3 Полезный цоколь
• 3 Виды цоколей
• 4 Как тип цоколя влияет на высоту
• 5 Какой высоты делать цоколь
  • 5.1 Стандартная высота
  • 5.2 Оптимальная высота
• 6 Высота цоколя при возведении строений с цокольным этажом либо подвалом
• 7 Вывод

Еще на этапе проектирования строения продумываются все основные и дополнительные архитектурные элементы, просчитывается их размер, подбираются варианты исполнения.

Одной из важных частей любого дома является цоколь, который должен быть сооружен согласно правилам, чтобы он мог выполнять надлежащим образом свои функции.

О высоте цоколя

Цоколь – это выступающая над землей часть фундамента. Его высота является важной характеристикой.

Этот параметр различен у разных сооружений, и зависит от:

• вида фундамента;
• нюансов проекта;
• особенностей грунта;
• необходимости организации подвального помещения.

Важно тщательно рассчитывать, какой высоты будет цоколь дома, чтобы обеспечить надежную защиту фундаменту и продлить срок службы дома.

На что влияет высота

Основная функция цокольной части – предотвращение негативного влияния влаги на основание.

Высота цоколя прямо пропорционально влияет на его защитную способность, то есть чем он выше, тем более надежно защищен фундамент.

Но не следует слишком усердствовать, так как очень большой отступ обустраивать нерационально с финансовой точки зрения.

В частном строительстве особенно важно определиться с высотой, чтобы этой частью выполнялись все ее функции:

• защита фасада от загрязнений;
• придание механической прочности поверхности;
• исключение деформаций под влиянием усадки;
• защита подвального помещения;
• вентиляция и дополнительное утепление.

Кроме того, высота цоколя над землей во многом влияет на привлекательность фасада.

Следует рассчитывать возвышение внимательно, с учетом размеров основной поверхности фасада, чтобы строение не только было качественно защищено, но и выглядело привлекательно.

Задачи цокольного возвышения

Высота цоколя для частного дома часто не учитывается владельцами на этапе проектирования. При этом такая характеристика важна, поскольку кроме дополнительных функций эта часть строения имеет собственные важные задачи:

1. Защита от воздействия влаги. Гидроизоляция фундамента препятствует порче материалов от воздействия влаги из грунта. Что касается цокольной части, то она также создает своеобразный гидробарьер, к тому же предотвращает проникновению воды извне, от талого снега, дождя и пр.
2. Вентиляция. Этот процесс позволяет исключить появление конденсата, который приводит к развитию грибка и появлению плесени, что может негативно сказаться не только на материалах стен и фундамента, но и на здоровье проживающих людей.

Очень важно учитывать материал, из которого возведено строение. К примеру, для домов из сруба потребуется более высокая цокольная часть, чтобы надежно защитить порчу дерева от влаги, плесени и грибка.

Изоляция

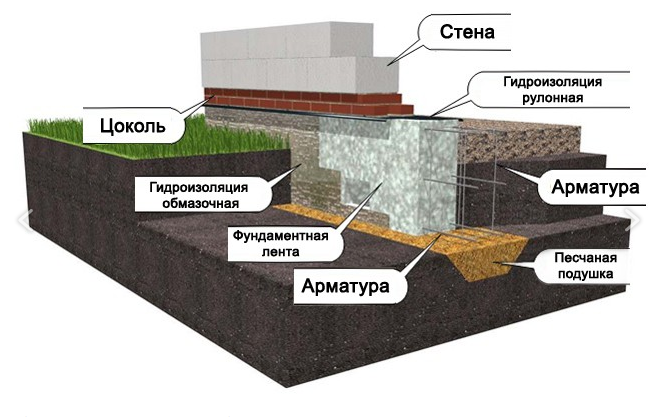

Подземная часть основания объединена с цоколем тепло- и гидроизоляционными слоями. При расчете высоты необходимо учитывать подземные конструкции, а также климатические особенности, в частности высота снежного покрова с поправкой на продух, который обычно составляет 10 см.

Для ленточных фундаментов часто применяют комбинированные материалы, чтобы обеспечить более качественную изоляцию.

Возвышающуюся часть выполняют из красного кирпича. Не стоит делать ее слишком большой, так как это увеличит расходы на утепление. Его можно и не делать, но тогда теплопотери возрастут примерно на 20-25%, что вызовет дополнительные траты на отопление.

Влияние отмостки

Сооружение бетонной отмостки позволяет отводить воду в дренаж и предотвратить ее застаивание, следовательно минимизирует ее негативное влияние на основание. Но определить целесообразность обустройства такой конструкции можно только проанализировав особенности грунта, на котором возводится сооружение, наличие неровностей, а также тип цоколя.

Чтобы наглядно увидеть пользу от отмостки, необходимо просчитать средний показатель стекающей влаги. Для этого среднее количество осадков умножается на площадь стен здания, а также на 30%.

Полезный цоколь

Если продумать обустройство дополнительных помещений еще на этапе проектирования, то можно ощутить огромную экономию и пользу.

Если же дом уже возведен, то для организации дополнительного пространства необходимо учитывать нагрузку и несущие конструкции. Цокольный этаж может стать погребом.

Также там можно обустроить подсобное помещение для хранения инструментов или других полезных вещей.

Виды цоколей

Выделяют три основных типа обустраиваемой цокольной части, каждый из которых имеет свои особенности.

Вид	Основные особенности	Нюансы обустройства
Выступающий	Такая разновидность организовывается в тех случаях, если стены тонкие или есть необходимость обустройства цокольного этажа.	Располагается за пределами стен фасада. Это создает дополнительную необходимость монтировать отливы, так как стекающая со стен вода приводит к порче материалов.
Западающий	Идеальный вариант для строений с толстыми стенами.	Находится под основным фасадом, что создает для него защиту от атмосферных осадков.
Вровень со стенами	В таком случае цоколь и стены находятся на одном уровне, что может упростить процесс облицовки всего строения.	Применяется в редких случаях, поскольку также требует дополнительной защиты в виде отлива.

Выбирают разновидность, исходя из особенностей строения и личных потребностей.

Как тип цоколя влияет на высоту

В зависимости от выбранной разновидности цоколя определяется его оптимальная высота. Так, для строительных конструкций с подвальным помещением обязательно сооружать выступающую цокольную часть. Ее высота должна быть максимальной, так как чем она больше, тем лучше тепло- и гидроизоляция подвала.

Для остальных типов зданий, где есть возможность, лучше всего делать западающую цокольную часть. Она более защищена от влияния осадков. К тому же ее можно делать минимальной, что существенно сокращает затраты. При западающем цоколе, чем он меньше, тем лучше защищен от негативного влияния.

Какой высоты делать цоколь

Слишком высокий цоколь способен стать надежной защитой, но и привести к излишним расходам. Именно поэтому следует просчитать, какая высота будет наиболее актуальной в каждом конкретном случае.

По СНиП этот параметр должен быть не менее 20 см. Но такой вариант возможен крайне редко, только для регионов с засушливым климатом и низким уровнем залегания грунтовых вод.

И даже при таких условиях не исключено капиллярное воздействие и быстрое разрушение материалов цоколя, следовательно, фундамента.

Стандартная высота

Стандартная высота цоколя от земли по нормам может колебаться от 20 до 70 см, если не предусмотрено подвальное помещение. При наличии такового потребуется увеличить высоту, возможно даже до 2 м, если планируется цокольный этаж.

Самостоятельно определить этот параметр бывает довольно сложно, так как требуется учесть массу факторов. Самым простым вариантом будет узнать среднюю глубину снежного покрова за последние несколько лет и прибавить к этой цифре еще 10 см.

Оптимальная высота

Оптимальная высота цоколя дома может быть рассчитана правильно, только если учесть климатические нюансы, а также особенности грунта.

Для строений без подвала рекомендуется организовывать цокольную часть приблизительно 40 см.

Это позволит и гарантировать защиту, и обеспечить привлекательный внешний вид, и не растратиться на материалах.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

В последнее время обустройство подвального помещения пользуется большой популярностью, поскольку это практично и функционально. Если же планируется организация цокольного этажа, то за его счет можно даже увеличить полезное пространство, создав там спортивный зал, прачечную или другие полезные комнаты. В таких случаях, согласно нормам, минимальная высота цоколя должна составлять не меньше 2,5 м.

Насколько он будет выступать над землей, будет зависеть от назначения подвального помещения. Так, для сооружений, которые будут использоваться в хозяйственных целях, достаточно будет минимального показателя. Но если помещение предназначено для постоянного нахождения людей, то высоту надземной части нужно увеличить. Это позволит гарантировать более высокий уровень тепло- и гидроизоляции.

Вывод

Высота цоколя, хоть и регламентируется строительными нормами, но рассчитывается в каждом конкретном случае отдельно с учетом огромного количества дополнительных факторов.

Правильно вычисленный показатель позволит продлить срок службы строения, защитив его от влияния влаги, а также рационально расходовать средства, выделенные на общее строительство.

Уровень плинтуса | Высота плинтуса | 5 функций цоколя уровня

Содержание

Во всех типах строительства; предусмотрено несколько уровней (например, уровень перемычки, уровень подоконника и т. д.), чтобы сделать конструкцию надежной и стабильной. Одним из таких важных уровней в строительстве является 9-й уровень.0009 Уровень плинтуса.

Под уровнем цоколя можно понимать уровень, который находится между естественным уровнем земли и уровнем чистового пола здания.

Естественный уровень земли относится к самому верхнему слою грунта вокруг строения, который был должным образом выровнен перед началом строительства, тогда как уровень чистового пола здания относится к уровню первого этажа внутри здания.

Таким образом, цокольный уровень является компонентом надстройки, расположенной между двумя вышеупомянутыми слоями.

Другими словами, уровень цоколя можно определить как уровень, на котором начинается надстройка и заканчивается подконструкция.

Основной задачей обеспечения цокольного уровня является предотвращение попадания влаги, сырости, просачивания дождевой и ливневой воды внутрь здания.

Под высотой цоколя понимается высота уровня цоколя от естественного уровня земли. В основном высота цоколя от 300 до 450 мм принимается от естественного уровня земли.

С другой стороны, минимальная высота цоколя 150 мм принимается от уровня дороги. Такая высота цоколя предусмотрена для предотвращения попадания влаги и сырости в надстройку. №

В качестве дополнительной защиты от сырости в верхней части цоколя предусмотрен влагонепроницаемый слой (DPC). Таким образом ЦОД проверяет проникновение и прохождение влаги через полы и стены.

{ Примечание:

Естественный уровень земли: Уровень земли называется естественным уровнем земли.

Уровень чистового пола: Уровень земли внутри здания является уровнем чистового пола }



а. Он защищает элементы конструкции, а также здание в целом от просачивания влаги.

б. Он действует как среда для передачи нагрузки, исходящей от надстройки, на фундамент под ней.

в. Повышает эстетический вид здания.

д. Он также служит подпорной стенкой и удерживает грунт обратной засыпки.

эл. Это снижает риск дифференциальной осадки фундамента.



  3. Разница между цоколем и уровнем подоконника

	Уровень порога
Часть надстройки, расположенная между естественным уровнем земли и уровнем чистового пола.	Это часть надстройки, которая находится между нижней базовой частью окна и уровнем чистового пола.
Балка обычно строится на уровне цоколя. Такая балка известна как поперечная балка.	Растворная или цементобетонная подушка обычно укладывается на уровне подоконника.
Высота цоколя обычно составляет от 300 до 450 мм над естественным уровнем земли.	Высота подоконника сохраняется в зависимости от типа помещения. Как правило, для спален принимается высота подоконника не менее 600 мм (обычно сохраняется 2,5’). Для ванных комнат; принимается не менее 1100 мм.

4. Разница между плинтусом и уровнем перемещения

Уровень плинта	Уровень перемычки
Это часть надстройки, которая находится между естественным уровнем земли и уровнем чистого пола.	Его можно определить как часть/компонент надстройки, которая находится между верхней плитой и самой верхней частью окна или двери.
В первую очередь предназначен для проверки проникновения влаги в здание.	В первую очередь предназначен для передачи поступающей вверх нагрузки на соседнюю или окружающую стену.
Высота цоколя обычно составляет от 300 до 450 мм над естественным уровнем земли.	Высота перемычки, в основном принятая для жилых зданий, составляет 7 футов (2130 мм) и 7 футов 6 дюймов (2316 мм) для коммерческих зданий.



  5. Выбор оптимальной высоты цоколя в жилых зданиях

Выбор оптимальной высоты цоколя для конкретного здания зависит от различных факторов, таких как существующие примыкающие дороги, тип конструкции, экономика и т. д.

Необходимо постоянно следить за тем, чтобы уровень цоколя был выше уровня прилегающей дороги или уровня подъездной дороги, чтобы предотвратить попадание дождевой воды в здание, особенно в сезон дождей.

Если высота цоколя остается слишком высокой над уровнем примыкающей дороги, уровень прилегающей парковочной зоны также впоследствии повысится, что создаст значительные трудности для движения с дороги.

Высота цоколя от 150 мм до 600 мм над прилегающей постоянной дорогой считается идеальной высотой цоколя здания.

Обычно требуется 3-4 ступеньки, чтобы попасть на цокольный уровень.



  6. Защита уровня цоколя

Защита уровня цоколя необходима для уменьшения просачивания воды и стока в окружающий грунт, который достигает цоколя и впоследствии может достигать уровня пола, используя капиллярное действие .

Такой тип защиты цоколя обеспечивается заливкой цементобетона толщиной от 75 мм до 100 мм по краю здания.

Защита цоколя осуществляется также укладкой плоских сборных плит толщиной до 600 мм.

Это предотвращает попадание воды по краям здания, тем самым сохраняя работоспособность цоколя в течение значительного периода времени.

Защита цоколя чаще всего покрыта слоем брусчатки, камней или гравия в случае хорошо законченных зданий.



{ Примечание: Между цоколем и уровнем цоколя есть разница. Точка или уровень, на котором расположен цоколь, называется уровнем цоколя. Принимая во внимание, что элемент RCC (или стальной, или деревянный), установленный на уровне цоколя, называется цоколем. Но мы принимаем плинтус и плинтус как единое целое. Итак, функции и задачи взяты те же. }





Последние новости

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Понимание различных уровней конструкции кажется сложной задачей. Не волнуйтесь, здесь мы попытались объяснить это настолько просто, насколько могли.

Img Credit: Milli Jain

Типы уровней в Здании

• Естественный уровень земли
• Уровень отделки пола
• Существующий уровень земли
• Уровень плинтуса
• Уровень подоконника
• Уровень перемычки

Естественный уровень земли

Уровень земли перед любыми строительными работами, такими как раскопки, известен как Естественный уровень земли или NGL .

Просто уровень того, что подарила нам мать-земля. Это уровень участка до каких-либо раскопок или засыпки.

Существующий уровень земли

EGL — это уровень земли после отсечки или насыпи, отличающийся от естественного уровня земли. Подготовка уровня площадки известна как существующий уровень земли .

Уровень отделки пола или Уровень отделки пола

Как следует из названия, Уровень отделки пола (FFL) — это уменьшенный уровень пола, относящийся к самой верхней поверхности пола (уровень плитки). Уровень отделки пола должен быть не менее чем на 50 мм выше общего уровня стяжки или уровня структурного бетона.

Используется в качестве нулевой точки (опорный уровень) для вертикальных измерений, таких как уровень дверей, окон и перекрытий.

Как рассчитать уровень отделки пола? – Вы можете либо получить эти данные из чертежей, либо просто добавить комбинированную высоту напольных материалов, таких как плитка, мрамор с клеем, с уровнем структурного бетона, чтобы получить значение.

Что такое уровень плинтуса?

Точка, где встречаются основание и надстройка здания, называется цокольным уровнем.

Проще говоря, здесь заканчивается основание здания (фундамент) и начинается надстройка (колонны). Это часть надстройки между верхом анкерной балки на уровне земли и уровнем пола здания.

Как рассчитывается высота цоколя? Почему цоколь держится выше уровня земли?

Обычно высота цоколя делается выше, чтобы предотвратить попадание воды в дом (во время дождя) и защитить конструкцию от сырости. Вот почему мы проводим гидроизоляцию и обработку от термитов на уровне цоколя, чтобы ограничить проникновение влаги и термитов в конструкцию.

https://youtoobuild.blogspot.com/

Уровень цоколя будет на 300-450 мм выше существующего уровня земли. Высота цоколя определяется, главным образом, базовым уровнем или уровнем земли и должна поддерживаться на уровне не менее 150 мм.

Уровень подоконника

Это основание, на которое опираются окна здания. Уровень от уровня пола до места начала оконного проема (движение вверх) известен как уровень подоконника .

Уровень подоконника помогает удерживать воду из окна и сохранять сухость внутри. Кроме того, он придает конструкции устойчивость оконному проему. Если не предусмотреть подоконник, то оконные проемы рухнут даже при небольшом движении фундамента.

Уровень подоконника зависит от требований.

Уровень перемычки

Измерение по вертикали от уровня пола до верхнего горизонтального элемента над дверным проемом называется уровень перемычки .

Уровень перемычки предназначен для передачи восходящей нагрузки стены на соседние стены. Она должна быть (перемычка) построена из железобетона. Существуют и другие формы перемычки, такие как камень, древесина, но широко используется железобетон.



Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Уровень цоколя	Уровень порога	Перемычка Уровень
Он должен быть минимум на 300-450 мм выше существующего уровня земли	Высота от 600 мм до 1100 мм от уровня пола	На расстоянии от 2100 мм от уровня чистового пола
Обеспечивает основу для элементов надстройки, таких как стены, колонны	Обеспечивает базу для окон	Обеспечивает основу для конструкций над рамами, такими как двери, окна
Помогает безопасно переносить нагрузку с надстройки на подконструкцию. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
