Высота цоколя от земли: Высота цоколя над землей и ее влияние на характеристики дома
что это такое, требования по нормам СНиП, какой должен быть минимальный и оптимальный размер от земли, как определяется?
Цоколь – это наружная часть здания, возвышающаяся над уровнем земли, которая является своеобразным переходом между фундаментом и стеной.
Правильный расчет высоты цоколя имеет первостепенное значение для основательного и качественного строительства.
Слишком низкая конструкция приведет к регулярному подтоплению во время паводков, а слишком высокая – необоснованно увеличит расходы на строительство.
Содержание
- 1 Что это такое?
- 2 Требования к размерам по нормам СНиП
- 3 Какой должна быть оптимальная величина?
- 4 Как определяется параметр?
- 5 Почему важно правильно выбрать высоту, последствия ошибок
- 6 Видео по теме статьи
- 7 Заключение
Что это такое?
Это длина выступающего участка цоколя, который является границей между фундаментом и началом стены. Высота его зависит от:
- вида фундамента,
- характеристик и качества используемых материалов,
- особенностей грунта и наличия или отсутствия подвального помещения.
Понятие применяют, когда необходимо дополнительно защитить фундамент и продлить эксплуатационные характеристики дома. Чем выше полуподвал, тем меньше вероятность негативного воздействия влаги на фундамент.
Требования к размерам по нормам СНиП
СНиП выдвигает жесткие требования к возведению и эксплуатации цоколя фундамента. Минимальная высота цоколя фундамента частного дома, согласно документу, не может составлять менее 20 см. Для деревянных строений или при использовании деревянного бруса при закладке фундамента, эта высота увеличивается до 50 см.
При наличии подвального помещения высота увеличивается до 1,5 метров. Общая высота цокольного этажа составляет не менее 2,5 метров по нормам СНиП.
При этом учитываются следующие характеристики:
- Длина стен относительно уровня земли.
- Углубление подвального этажа в грунт – чем ниже, тем выше должен быть цоколь.
- Назначение подвала – хозяйственные отсеки можно сделать ниже, а жилые помещения – выше.
Дополнительно оценивается уровень тепло- и гидроизоляции стен. При неподходящих характеристиках рекомендуется использовать более технологичные и дорогие материалы, иначе даже возведение качественного цоколя не принесет желаемых результатов.
Какой должна быть оптимальная величина?
Указанная характеристика прямо влияет на функциональность, то есть, чем выше будет постройка, тем больше вероятность качественной защиты дома от регулярного затопления подвальных помещений и фундамента, особенно если здание находится на болотистых участках.
Однако не стоит слишком фанатично относится к этому правилу, т.к. существуют понятия:
- минимальная;
- оптимальная;
- максимальная высота цоколя.
Превышение наивысшего рекомендованного значения нецелесообразно, т.
Минимальная высота для большинства южных областей России с мягкими климатическими условиями составляет 20-30 см от уровня земли. Все зависит от материала дома – если он выполнен из деревянных брусьев или досок, то лучше поднять высоту до 50-90 см, в зависимости от состава почвы.
Оптимальная высота рассчитывается в зависимости от указанных характеристик строительства. Максимальная ограничена только экономическими соображениями, однако часто составляет 2-2,5 метра.
Как определяется параметр?
На выбор высоты цоколя здания влияют:
- Тип фундамента.
- Глубина залегания грунтовых вод.
- Климатические условия области.
Исходя из этих параметров, рассчитывается правильная величина. Возведение начинают от фундамента дома, а все стыки обрабатывают гидроизоляцией.
Строгих указаний по необходимой высоте полуподвального помещения не существует, но есть общие рекомендации:
- для деревянных домов величина составляет не менее 60 см;
- для кирпичных – 20-30 см;
- если местность находится в низине, куда будут стекаться воды после таяния снегов или сильного дождя, лучше увеличить величину до 40-50 см.
Обычно цифры не превышают 200 см для очень высоких построек. Нецелесообразно делать цоколь слишком большим – это увеличит расходы на строительство на 20-30%. Для правильной защиты от дождя в большинстве случаев хватает обыкновенной отмостки – водонепроницаемого покрытия вокруг дома. При наличии отмостки в любом регионе высота конструкции может не превышать 30 см.
За точным расчетом лучше обратиться в строительную компанию, где специалисты быстро подготовят приемлемый проект. Самостоятельное планирование без учета особенностей конструкции дома и используемых материалов может затянуть строительство или сделать его невозможным. Немаловажна высота и с эстетической точки зрения – дом должен смотреться пропорционально.
Почему важно правильно выбрать высоту, последствия ошибок

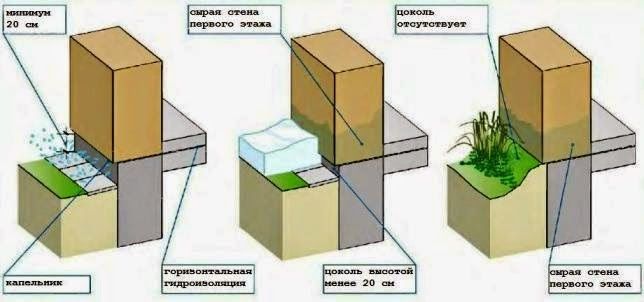

Полное отсутствие цоколя или слишком низкая высота часто приводят к чересчур интенсивному воздействию внешних факторов на фундамент – например, повышенному парообразованию или проникновению влаги. Из-за этого дом может покоситься, в стенах появятся трещины, а подвалы и полуподвальные помещения будут регулярно затапливаться водой.
Особенно важную роль цоколь играет в суровом, таежном климате, т.к. обеспечивает воздушную прослойку между фундаментом и полом, что делает теплоизоляцию и обогрев помещения более эффективным. Затраты на топливо при правильно оборудованном полуподвале могут снизиться на 20-30 процентов.
Слишком высокий цоколь, напротив, не принесет ощутимого вреда для окончательно здания, однако увеличит затраты на его строительство. Поэтому стоит заранее посоветоваться с архитектором и выбрать наиболее подходящую высоту цоколя.
Цоколь поможет решить целый ряд проблем, прежде всего:
- Предотвратит загнивание деревянных деталей фундамента или пола.
- Выступает в качестве основания для возведения дома наряду с фундаментом.
- Защищает от холода и проникновения влаги, что особенно актуально для районов с суровым климатом.
Все, что необходимо знать о строительстве цоколя, найдете в этом разделе.
Видео по теме статьи
О высоте цоколя расскажет видео:
Заключение
Таким образом, цоколь играет ключевую роль для обеспечения безопасности и сохранения эксплуатационных характеристик здания. Нельзя недооценивать значение корректной проектировки еще на стадии строительства. Правильно подобранный размер не только сэкономит деньги, но и продлит жизнь дома.
Высота Цокольного Этажа: Критерии Выбора, СНИП
Автор Виктор Мартович На чтение 10 мин Просмотров 1.6к. Обновлено
Одноэтажный дом с цокольным этажомВыбирая или заказывая проект для строительства дома, бывает необходимо решить, сколько должна быть высота цокольного этажа в нем.
Обо всех нюансах определения этой высоты и устройстве цоколя вообще, расскажет данная статья.
Содержание
- Определение цокольного этажа
- Параметры выбора высоты цокольного этажа
- «Чистая» высота
- Высота над уровнем земли
- Виды и назначение цоколей
- Материалы для возведения цоколя
- Конструктивные особенности
- Преимущества цокольных этажей
- Заключение
Определение цокольного этажа
Что такое цокольный этаж СНиП 31 01 2003 определяет довольно четко.
В нем говорится, что таковым этаж считается в том случае, если:
- Перекрытие помещений такого этажа находится не выше чем на 200 см от проектной отметки земли;
- Уровень пола находится не ниже, чем наполовину высоты всего цокольного этажа.
То есть, если отметка пола будет располагаться ниже, то помещения считаются уже подвальными. А если высота цокольных этажей над уровнем земли превышает двухметровую отметку, то это жилые этажи.
Обратите внимание. В случае признания цокольного этажа первым, его площадь включается в жилую площадь дома и облагается имущественным налогом.
Параметры выбора высоты цокольного этажа
В строительных нормах и правилах дается ряд указаний по проектированию и обустройству зданий. Вряд ли частному застройщику необходимо досконально изучать эти документы, особенно если и проектированием, и строительством будут заниматься специалисты.
СНиПНо на случай такой заинтересованности приведем основные документы. Это:
- СНиП (жилые помещения, цокольный этаж) под номером 2.08.01;
- СНиП (цокольный этаж общественных зданий и сооружений) под номером 2.
«Чистая» высота
Высота помещений в цокольном этаже от уровня чистого пола до потолка выбирается в зависимости от назначения – от того, будет ли этот этаж использоваться только для технических нужд, или он предназначен для увеличения жилой площади.
- Технический этаж предназначается для прокладки под полом всех коммуникаций и узлов жизнеобеспечения дома. Там могут находиться котельная, бойлер, насосная станция и станция очистки воды, постирочная, кладовка, овощехранилище и другие подсобные помещения (подробней читайте тут). В этом случае, согласно СНиП подвалы и цокольные этажи рекомендуется устраивать высотой не менее 180 см.
Совет. Если рост человека, который будет заниматься обслуживанием технического подполья, больше 180 см, ему будет очень неудобно выполнять свою работу. Особенно если под потолком проложены коммуникации, ещё более понижающие его уровень. Поэтому такой нюанс тоже нужно учитывать.
- Если в полуподвале планируется обустроить жилые комнаты, кухню, спортивный зал или даже сауну, чистая высота цокольного этажа рекомендуется нормами не менее 210 см. Но, конечно, чем она больше, тем комфортнее там будет находиться. Соблюдая требования по строительству таких этажей, вполне можно уложиться в стандартную высоту 250 см.
Понятно, что чем выше цоколь, тем выше и цена его возведения, затраты на изоляцию и отделку. Но деньги можно заработать всегда, а вот изменить высоту уже построенных помещений будет невозможно. И об этом при экономии на данном этапе в будущем наверняка придется пожалеть.
Высота над уровнем земли
Второй важный аспект – каким делать цокольный этаж: высота над землей и величина заглубления. Она зависит не только от общей высоты помещений, но и от других факторов.
- Этажность дома и площадь застройки. Если она небольшая и этаж один, то за счет полуподвала можно вдвое увеличить жилую площадь коттеджа.
Но здесь нужно учитывать и внешний вид: слишком большая высота цоколя у одноэтажного дома визуально может испортить архитектурную композицию.
- Климатические условия: температура в холодное время года, обильность осадков. Чем больше заглублен цоколь в грунт, тем лучше в нем удерживается тепло. Но высокий снеговой покров может перекрывать низко расположенные оконные проемы и продухи.
- Уровень грунтовых вод. Цокольный этаж при высоких грунтовых водах лучше максимально выносить вверх, чтобы защитить конструкции от их агрессивного воздействия.
- Наличие автономного выхода на улицу. В целях пожарной безопасности он необходим, когда высокий цокольный этаж в коттедже используется для увеличения жилой площади.
Если он сильно заглублен, устройство выхода затрудняется, так как к нему должен вести спуск с проектной отметки земли. А такие углубления весной заливаются талыми водами, которые проникают в дом.
Учесть и сопоставить все эти факторы с требованиями нормативных документов – задача непростая. Именно поэтому проектирование и строительство высоких цокольных этажей должно выполняться профессионалами на основании точных расчетов.
Сэкономив и сделав все своими руками, впоследствии можно получить большие проблемы с эксплуатацией полуподвала.
Виды и назначение цоколей
Стены цокольного этажа – это не что иное, как фундамент дома, принимающий на себя всю его нагрузку.
А у фундамента есть и собственные функции:
- Компенсация усадки грунта от давления на него массы дома;
- Изоляция внутренних помещений и нижних элементов стен от влаги;
- Теплоизоляция подполья и перекрытий первого этажа;
- Устройство вентиляции подземных помещений и пространства под перекрытиями;
- Повышение нижнего уровня наружной облицовки стен с целью их защиты от механических повреждений и грязи.
Наконец, дома с высоким цокольным этажом просто смотрятся эффектнее и выше. Исходя из приоритетной важности той или иной функции, решают, какой делать высоту цоколя, из чего его возводить и какую конструкцию предпочесть.
Материалы для возведения цоколя

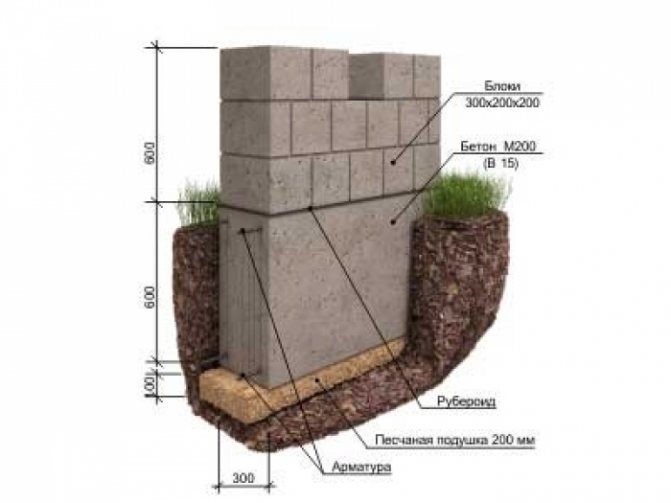

Стены цокольного этажа от пола до уровня земли делают монолитными из армированного бетона, либо возводят из бетонных фундаментных блоков. Из этих материалов их можно строить целиком, до перекрытий первого этажа, но есть ещё и вариант с кирпичной кладкой или кладкой из стеновых бетонных блоков выше уровня земли.
Монолитный цоколь Цоколь из блоков ФБС Кирпичная кладкаНаращивание высоты цоколя кирпичом применяют и в том случае, когда нескольких уложенных рядов фундаментных блоков не хватает до достижения нужной отметки, а ещё один ряд будет лишним. Так или иначе, инструкция по возведению фундаментов требует его выведения выше уровня земли бетоном. Это связано с тем, что кирпич по сравнению с ним обладает гораздо меньшей устойчивостью к влаге.
Конструктивные особенности
По отношению к фасадным стенам дома различают цоколь разного исполнения: выступающий, ровный и западающий.
На схеме различия хорошо видныВид цоколя | Описание |
Выступающий | Его толщина больше толщины стен. Такой цоколь делают для деревянных и каркасных домов. Чем выше он будет, тем лучше стеновые материалы будут защищены от влаги и гниения. Но выступ и вертикальную часть цоколя необходимо тоже защищать от осадков устройством отливов по всему периметру. Для кирпичных и каменных стен делать цоколь выступающим экономически невыгодно. |
Ровный | Толщина стен и цоколя одинакова. Решение популярное, но двух- или одноэтажные дома с высоким цоколем вровень со стенами часто страдают от сырости, если он не отделан надежными и долговечными влагостойкими материалами. |
Западающий | Когда цоколь уже, чем стены, они нависают над ним, тем самым надежно укрывая гидроизоляционный слой от осадков.![]() |
Вообще гидроизоляции как подземной, так и надземной части цоколя уделяется особое внимание, так как от её качества зависит не только комфортный микроклимат внутри, но и прочность и надежность всего здания.
Цокольный этаж в разрезе – устройство гидроизоляцииОсобенно важно защитить подземную часть от грунтовых вод. Для этого применяют несколько слоев изоляции, которые для надежности прослаиваются битумом или мастикой. Понятно, что чем глубже подземная часть, тем больше материалов и финансовых затрат потребуется для гидроизоляции по всему периметру.
С другой стороны, если основная часть цокольного этажа будет возвышаться над землей, то возрастут затраты на его декоративную отделку.
Преимущества цокольных этажей
Цокольные этажи строят не только в жилых, но и в общественных зданиях, размещая на дополнительной площади спортивные клубы, магазины, прачечные и даже офисы. В многоэтажных жилых домах они чаще всего используются для парковки автомобилей.
Для частного дома это тоже весьма выгодное решение, если из-за состава грунта или высокого стояния грунтовых вод не приходится прибегать к слишком высоким тратам на его обустройство. В таких случаях лучше увеличить этажность дома.
Преимущества возведения цокольных этажей очевидны:
- Они значительно расширяют полезную площадь дома, на которой можно разместить как жилые комнаты, так и оборудование для обеспечения жильцов комфортными бытовыми условиями.
- Размещение всего необходимого «по вертикали» позволяет уменьшить площадь застройки и не занимать место во дворе под хозяйственные постройки. Что актуально для небольших или вытянутых в длину земельных участков.
- Цокольный этаж дает возможность обойти требования строительных норм, согласно которым частный загородный дом не может иметь более двух этажей и мансарды.
С ним особняк будет иметь три полноценных этажа, причем один из них выпадет из-под налогообложения.
- Возведение такого этажа позволяет выгодно обыграть участок с большим уклоном рельефа.
Заключение
Как видите, высота цокольных этажей – величина, нормируемая в определенных пределах. Вариации довольно широкие, поэтому, даже не выходя за их рамки, бывает трудно определиться с конкретными параметрами. Видео в этой статье, как и приведенная в ней информация, помогут сделать это.
Разумеется, нужно учитывать не только свои желания, но и материальные возможности, так как каждый сантиметр этой конструкции сказывается на стоимости строительных и отделочных работ. Поэтому решать, какой высоты должен быть цокольный этаж, лучше со специалистами, способными произвести точные расчеты и предоставить несколько вариантов на выбор.
Уровень плинтуса | Уровень подоконника | Уровень перемычки
Содержание
- Различные типы уровней в здании:-
- Уровень цоколя:-
- Уровень подоконника или подоконника:-
- Уровень перемычки:-
- Естественный уровень земли (N.G.06):-
- Уровень земли здания (B.G.L) / уровень чистового пола (F.F.L):-
Типы уровней обычно изображаются на чертежах AutoCAD и используются для облегчения понимания. Различные типы уровней в здании: —
Уровень цоколя:-
Уровень, на котором заканчивается основание и начинается надстройка, называется Уровень цоколя . Это часть надстройки между естественным уровнем земли и уровнем готового пола. цоколь предусмотрен для ограничения просачивания ливневых и дождевых вод в здание.
Высота цоколя от 300 мм до 450 мм от уровня земли.
Рекомендуется принять минимальную высоту цоколя 150 мм от верхней части дороги.
Влагозащитный слой (ВПК) укладывается на уровне цоколя. Цель применения ДПК – ограничение движения влаги через стены и полы.
В Simple, когда вы поднимаетесь на 3-4 ступени, чтобы достичь уровня земли здания, это называется высотой цоколя.
Уровень подоконника или уровень подоконника:-
Уровень между нижней частью окна и частью пола над уровнем земли (вверху) называется Уровень подоконника. Растворная или бетонная подушка укладывается в основание окна.
Высота уровня подоконника зависит от типа помещения. Для спальни и ванной комнаты высота может быть не менее 1100 мм из-за соображений конфиденциальности, а в гостиной уровень подоконника поддерживается на уровне не менее 600-650 мм от уровня пола.
Рекомендуется, чтобы минимальная высота уровня подоконника составляла 44 дюйма
Уровень перемычки:-
Уровень между верхней частью окна и верхней плитой называется уровнем перемычки. Зелье над дверной перемычкой или оконной перемычкой называется уровнем перемычки. Над дверью и окном предусмотрена перемычка для передачи восходящей нагрузки от стены на окружающую стену. Перемычка обычно состоит из железобетона или цементного раствора.
Естественный уровень земли (N.G.L):-
Естественный уровень земли называется уровнем земли. Высота естественного уровня земли (NGL) обычно измеряется по среднему уровню моря.
Уровень земли здания (B.G.L) / уровень чистового пола (F.F.L):-
Уровень земли внутри здания называется Уровень земли здания или уровень отделки пола . Этот уровень находится на высоте не менее 150–450 мм от естественного уровня земли (N.G.L). Причиной увеличения высоты зданий является ограничение попадания воды во время штормов и осадков. Высота может доходить до нескольких метров, если здание расположено на склонах и в районах с сильными дождями.
Читайте также:-
Как определить качество цемента на месте?
Как узнать качество песка на месте?
НРАВИТСЯ НА FACEBOOK
Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp.
Сохраните наш контакт WhatsApp +9700078271 как Civilread и отправьте нам сообщение « ПРИСОЕДИНЯЙТЕСЬ »
Никогда не пропустите обновление. и разрешить уведомления.
Оставайтесь с нами!
Civil Read Желаем вам всего наилучшего в будущем.
Высота балки цоколя | цокольный уровень | естественный уровень земли
Высота балки цоколя | цокольный уровень | естественный уровень земли Привет, ребята, в этой статье мы знаем о высоте цокольной балки от уровня земли, что такое уровень цоколя, что такое цокольная балка и высота цокольной балки от основания.
Балка, устанавливаемая на уровне цоколя для соединения всей колонны, называется цокольной балкой. Несущая конструкция выдерживает нагрузку, действующую на стену и поступающую нагрузку от надстройки, равномерно распределяет всю поступающую нагрузку на фундамент, а также может предотвратить коробление опоры колонны.
◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube
Вы также должны посетить:-
1) что такое бетон и его виды и свойства
расчет количества бетона для 2) и его формула
Что такое Цокольная балка?: – Цокольная балка состоит из железобетонной балки, встроенной между стеной для соединения всей колонны с ее фундаментом. Это предусмотрено для предотвращения расширения или растрескивания трещин фундамента в стене и коробления колонны выше. Он равномерно распределяет нагрузку от стены к фундаменту.
Уровень земли используется для обозначения уровня здания, находящегося на уровне улицы/земли или дороги, а естественный уровень земли – это уровень земли, на котором проводились земляные работы или засыпка, а высота естественного уровня земли измеряется от среднего уровня моря. уровень.
Что такое цокольный уровень? :- это уровень выше естественного уровня земли, на котором производилась отсыпка грунта и выравнивание конструкции здания. На уровне цоколя предусмотрена цокольная балка для соединения всей опоры колонны и ее фундамента.
Высота уровня цоколя :- Высота уровня цоколя относится к расстоянию между верхом насыпи грунта и выровненной поверхностью земли от естественного уровня земли. Как правило, он поддерживается на высоте от 1 до 2 футов (от 300 до 600 мм) от уровня земли.
Стандартная высота уровня цоколя составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.
Высота балки цоколя :- эта высота относится к высоте балки, предусмотренной на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.
Стандартная высота цокольной балки составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.
Когда мы начинаем наш проект строительства здания, сначала мы делаем земляные работы после обеспечения фундамента и поддержки колонны, над естественной поверхностью земли мы засыпаем грунт и выравниваем всю поверхность, после выравнивания вы обеспечиваете цокольный брус. Есть выбор взять высоту цокольной балки от уровня земли, либо она будет принята за 1,5 фута или 2 фута, все зависит от состояния Матери-Земли, где будет жить и вверх и вниз возвышенный уровень поверхности земли.
NGL и GL:- Уровень земли перед выполнением земляных работ или засыпки называется «естественным уровнем земли» (NGL) , тогда как «завершенный уровень земли» (GL) это когда он был «закончен» с брусчаткой, асфальтом, ландшафтным газоном и так далее.
Какая высота цоколя? Балка цоколя расположена на уровне цоколя, соединяя все опоры колонны. Стандартная высота цоколя составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.
Высота балки цоколя от уровня земли:- эта высота относится к высоте балки, предусмотренной на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.
Какой должна быть средняя высота плинтуса? Балка цоколя предусмотрена на уровне цоколя над естественной поверхностью земли, где завершена отсыпка грунта и маркировка для строительства здания. Средняя высота цокольной балки поддерживается на высоте около 1,5 футов (400 мм) от уровня земли.
Максимальная высота уровня цоколя:- Балка цоколя предусмотрена на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания. Максимальная высота цокольной балки составляет около 2 футов (600 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.
Минимальная высота уровня цоколя :- Балка цоколя устанавливается на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания. Минимальная высота цокольной балки составляет около 1 фута (300 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.
Высота балки цоколя | цокольный уровень | естественный уровень земли Высота балки цоколя от фундамента:- обычно выкапывается Траншея находится на глубине около 5 футов ниже уровня земли для жилых зданий с хорошей несущей способностью грунта и высотой фундамента от 1 до 1,5 футов, поэтому высота фундамента до уровня земли составляет 5-1,5 = 3,5 фута в высоту.
