Высота цоколя: Какова оптимальная высота цоколя для кирпичного дома?

Содержание

Какую высоту цоколя выбрать для газобетонного дома

Чтобы ответить на вопрос о высоте цоколя для здания из газобетона, сперва нужно понять его суть и задачи, которые он должен выполнять.

Цоколь – надземная часть фундамента, с которой начинаются стены первого этажа. Цоколь бывает бетонным, как продолжение фундамента, так и из кирпича.

Основная задача цоколя – защищать стены от намокания, к примеру, от слоя снега зимой и от брызг дождя. Но какую же высоту цоколя выбрать и всегда ли он нужен? Об этом чуть ниже по тексту.

Сразу отметим, что мы не советуем возводить цоколь из кирпича, так как в этом нет ни малейшего смысла, по причине того, что кирпич способен очень высоко поднимать воду из фундамента. Другими словами, кирпич абсолютно не работает в качестве гидроизоляции.

Более подробно про этот вопрос мы написали в нашей предыдущей статье – нужен ли кирпичный цоколь газобетону.

Определяем высоту цоколя для газобетонного здания

Рекомендуемая высота цоколя в советских СНиПах составляет около 50 см, что обосновывается защитой стен от намокания снега и брызг от дождя.

Более точную высоту нужно подбирать исходя из региона строительства, и уровня снежного покрова зимой. Логика проста: чем больше снежный покров, тем выше уровень цоколя.

Мокрые стены хуже удерживают тепло и создают сырость в доме, которая приводит к ускорению разрушительных процессов стены и способствует образованию плесени.

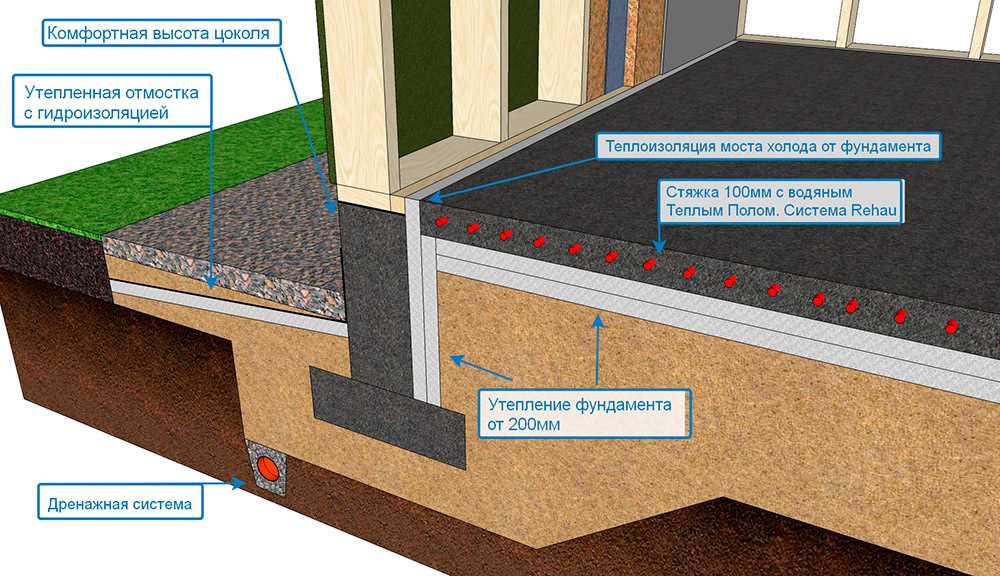

Кстати, цоколь и отмостка дома нуждается в утеплении плитами ЭППС толщиной от 50 мм. Особенно это касается малозаглубленных фундаментов. Подробно про утепление отмостки читайте в нашем материале по ссылке.

Но неужели высокий цоколь является единственным решением по защите газобетона от намокания? Естественно не единственным.

Современный строительный рынок предлагает множество материалов, которые создадут защиту от воды. Это и гидроизоляционные материалы, такие как гидрофобизаторы и гидрофобные штукатурки, так и навесные фасадные панели, имитирующие цоколь.

Утеплительные плиты пенопласта и ЭППС также работают как дополнительная защита от воды, но требуют определенной толщины, которая сместит точку росы из стены в утеплитель.

Подробно про варианты утепления газобетона читайте в нашей статье по ссылке.

В общем, использование таких материалов позволяет свести к минимуму высоту цоколя, начиная кладку почти от самого уровня отмостки. Низкий цоколь сокращает затраты на бетон, а также затраты на обратную засыпку, если применяется малозаглубленный фундамент с бетонными полами по грунту.

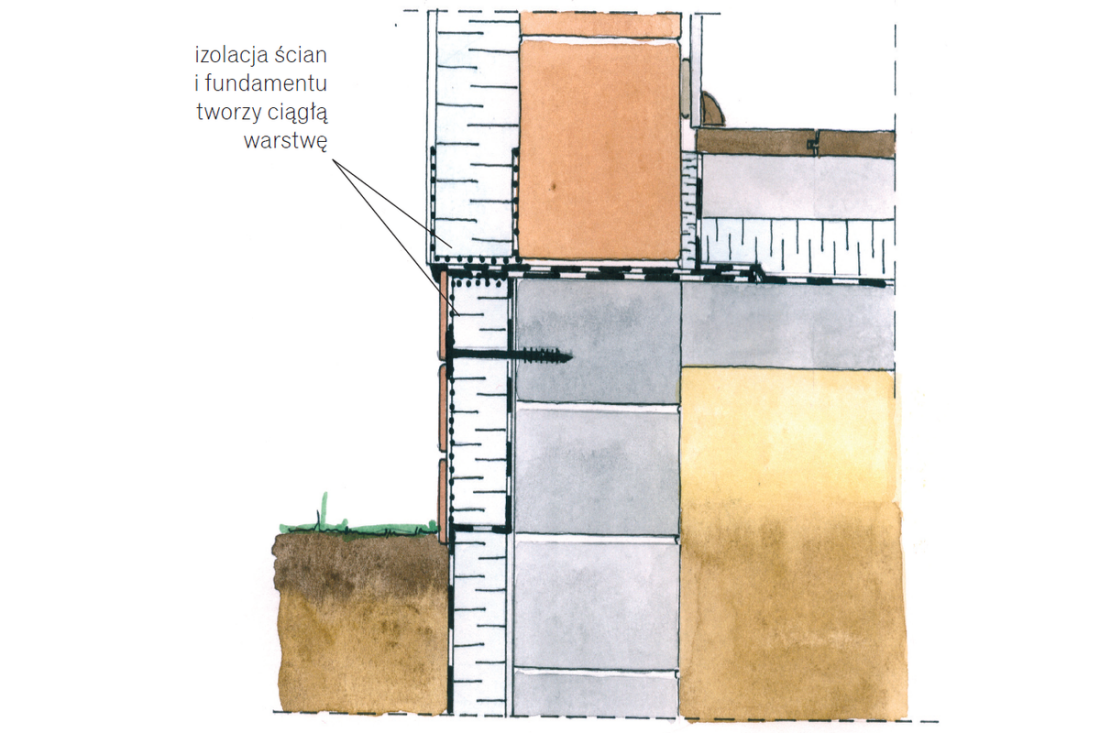

Вариант схемы фундамента без цокольной части

Вывод. Высокий цоколь, 50 см и более, делает вид строения более массивным и приподнимает его над землей, что смотрится более солидно. Но цоколь требует некоторых затрат на бетон, на его утепление и на обратную засыпку грунта в ленту, если планируются полы по грунту.

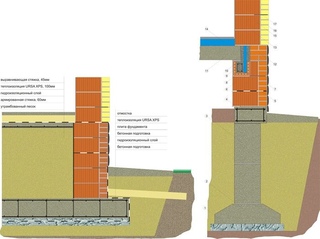

Схема высокого утепленного цоколя и отмостки

Вариант с низким цоколем (10-40 см) или его отсутствием также возможен, но только в случае отличной гидроизоляции газобетонной стены.

Надеемся, мы смогли дать вам исчерпывающий ответ по этому вопросу.

Цоколь дома, его назначение и устройство. – Первый строительный

21.05.07 – Итоги семинара “Системы автоматического закрывания противопожарных дверей Abloy”

Причины устройства цоколя из кирпича

Зачем нужна кладка кирпича от цоколя? Цокольный пояс можно выполнить из кирпича, бутового камня, железобетона или блоков. Каждый из этих материалов имеет разные эксплуатационные характеристики. Правильно выполненная конструкция должна отвечать следующим требованиям:

  • высокая прочность;
  • малое водопоглощение;
  • низкая теплопроводность;
  • морозоустойчивость;
  • доступная цена;
  • простая технология монтажа.

Как показала практика, этим показателям наиболее соответствует кирпич, как материал с наилучшим соотношением прочности, стоимости и простоты кладки. Железобетон и бутовый камень долговечны и прочны, но потребуют увеличенных финансовых и трудовых затрат. Блоки не обладают высокой прочностью и могут использоваться только при строительстве легких одноэтажных зданий. Учитывая это, для возведения цоколя частные застройщики чаще всего выбирают кирпич.

О высоте цоколя

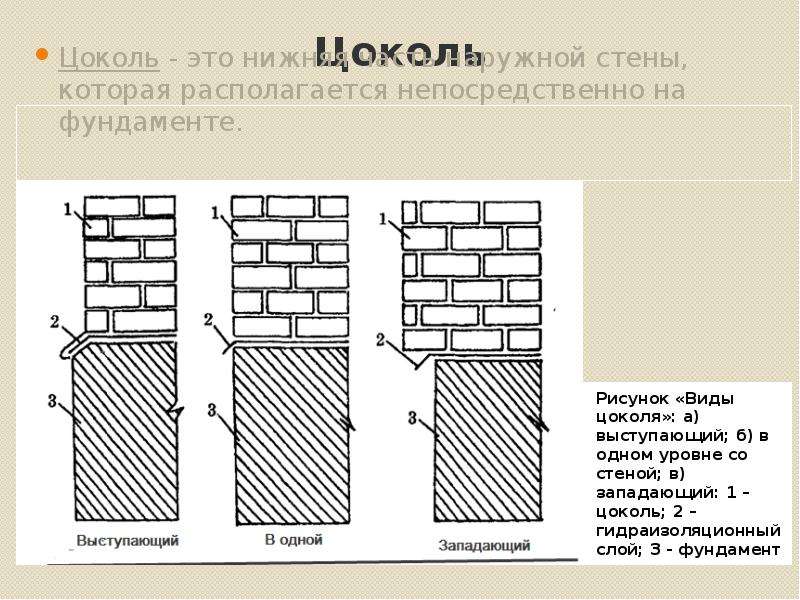

Цоколь – это выступающая над землей часть фундамента. Его высота является важной характеристикой.

Этот параметр различен у разных сооружений, и зависит от:

  • вида фундамента;
  • нюансов проекта;
  • особенностей грунта;
  • необходимости организации подвального помещения.

Важно тщательно рассчитывать, какой высоты будет цоколь дома, чтобы обеспечить надежную защиту фундаменту и продлить срок службы дома.

На что влияет высота

Основная функция цокольной части – предотвращение негативного влияния влаги на основание.

Высота цоколя прямо пропорционально влияет на его защитную способность, то есть чем он выше, тем более надежно защищен фундамент.

Но не следует слишком усердствовать, так как очень большой отступ обустраивать нерационально с финансовой точки зрения.

В частном строительстве особенно важно определиться с высотой, чтобы этой частью выполнялись все ее функции:

  • защита фасада от загрязнений;
  • придание механической прочности поверхности;
  • исключение деформаций под влиянием усадки;
  • защита подвального помещения;
  • вентиляция и дополнительное утепление.

Кроме того, высота цоколя над землей во многом влияет на привлекательность фасада.

Следует рассчитывать возвышение внимательно, с учетом размеров основной поверхности фасада, чтобы строение не только было качественно защищено, но и выглядело привлекательно.

Выбор размеров

Не все частники, выполняющие заливку фундамента самостоятельно, обращают внимание на высоту цокольной части. Большинство из них полагают, что даже минимального значения окажется достаточно, чтобы полностью защитить другие составляющие объект элементы.

В этом заключается основная ошибка, потому что высокая цокольная часть надежно защитит от попадания внутрь воды, проходящей через капилляры фундаментной основы, что продлит эксплуатацию всего здания.

Разбираясь, как правильно сделать высоту цокольного яруса, необходимо знать, что многое зависит от материалов, используемых для строительства объекта, его размеров, особенностей почвенного состава и иных факторов. Установлены определенные нормированные требования, обязательные к соблюдению, чтобы определить высоту цоколя в конкретной ситуации:

  • под дом в один – два этажа, исполненный стандартной кирпичной кладкой, необходимо устроить цокольный фундамент, высота которого варьируется в пределах тридцати – сорока сантиметров;
  • строительство цокольного фундамента под здание из древесины ведется высотой шестьдесят – девяносто сантиметров;
  • если планируется обустроить подвальное помещение на ленточном фундаменте, цокольный узел выводится до высоты полутора – двух метров.

Рассуждать о минимальных значениях высоты цокольной части не следует. Уже было сказано, что для размерных характеристик нормативов нет. Но в одном из справочных пособий к СНиП указано, что если цоколь из бетона на ленточном фундаменте предполагается облицевать плитами, минимальная высота надземной части должна быть не менее шестидесяти сантиметров.

Выбор материала для устройства цоколя.

Выбор материала для цоколя производится не только из эстетических соображений, но и в зависимости от его долговечности, стойкости к природным факторам, а также от типа конструкции самого цоколя (подробнее о типах конструкции цоколя в статье речь пойдёт чуть ниже). Так, для выступающего цоколя нужны материалы, которым не нужна отделка, тут имеет важность лишь прочность материала (красный кирпич, природный камень, бетон). Красиво контрастирует с гладкой стеной цоколь из кирпича или цоколь, облицованный бетонными плитами, камнем. Если стены дома кирпичные, цоколь обычно из бетонных фундаментных блоков, облицованных природным камнем или же цоколь железобетонный, а облицован полнотелым кирпичом 50 МРЗ высокой морозостойкости.

Цоколь из монолитного бетона наиболее долговечен. Его делают в опалубке. Если цоколь достаточно толстый, то в качестве опалубки можно использовать кладку из природного или искусственного камня. Желательно возводить монолитный цоколь сразу по всему периметру дома без вертикальных и горизонтальных швов. Цемент следует выбирать из высокопрочных марок 300-400. С помощью каркаса из труб, проволоки и уголков можно усилить прочность монолитного цоколя. Застывшую бетонную поверхность затем нужно почистить, пустоты заделать и покрыть всё слоем жидкого цемента. Следует отметить, что обычная краска на цоколе держится не долго, для этого есть специальные фасадные краски, но об этом чуть ниже.

Цоколь из бетонных блоков представляет собой ряды этих блоков, связанных  цементным раствор. Если количество блоков не вписывается в размер цоколя (некратные блоки), то эти места заполняют монолитным бетоном.

Цоколь из бетонных блоков

Цоколь из натурального камня устраивается на ленточном фундаменте. Связывается каменный цоколь также на цементный раствор. Камни должны быть с как можно более ровной поверхностью. Технология возведения такова, что сначала на фундамент укладывается основание шириной с цоколь, а саму кладку цоколя начинают с углов, где будут находиться самые крупные камни. Между угловыми камнями натягивают шнур «причалку», по которому будут ровнять всю кладку. Камни укладываются прямо впритык к друг другу. Кладка разделяется вертикальными швами. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая может быть в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

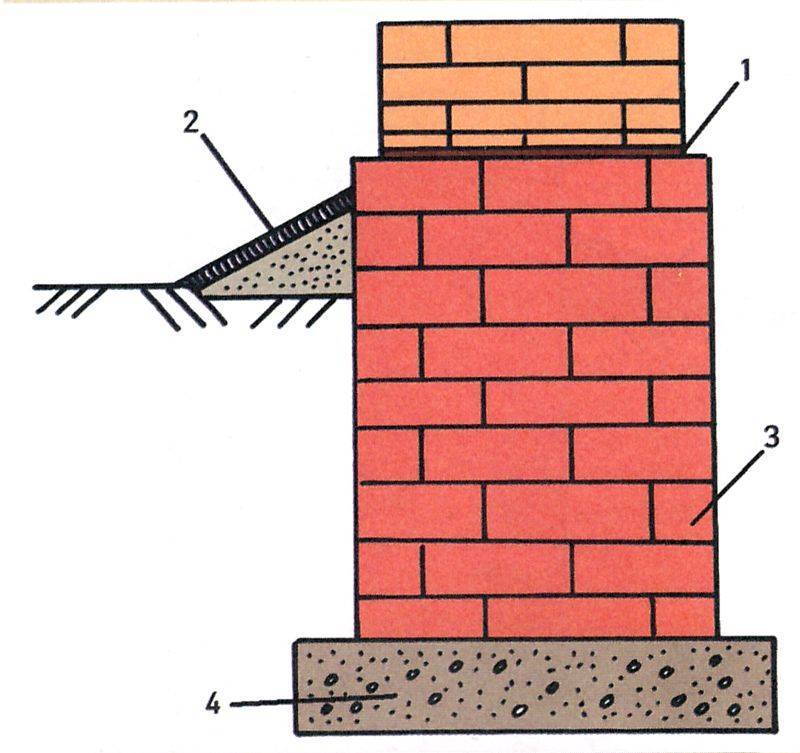

Кирпичный цоколь. Для этого обычно берут не силикатный кирпич, а красный полнотелый кирпич марки 50 МРЗ. Силикатный кирпич совсем не влагостоек. Толщина кирпичного цоколя зависит от минимальной зимней температуры региона, например при -30 градусах толщина будет в 1-1,5 кирпича. Кирпичная кладка цоколя нуждается в дополнительной защите. Для этого проводят железнение, обработку высоковлагостойкими составами, которые работают на молекулярном уровне, а так же нанесение специальных стойких и водоотталкивающих красок для цоколей на силан-силоксановой основе (пропускают только пар). Очень красив кирпичный цоколь, окрашенный хлорокисной краской с пигментом, при этом швы цоколя окрашены наоборот такой же краской, но без пигмента (белой).

Помимо сплошной кирпичной кладки бывают ещё такие виды кирпичного цоколя как цоколь из бута между кирпичными столбами и цоколь из кирпича между столбами из какого-то другого материала. Бутовый цоколь с кирпичными столбами дополнительно сверху покрывается одинарной кирпичной кладкой.

Минимальные стандартные размеры номеров

1. Жилые комнаты

  • Площадь жилых помещений , не должна быть меньше , чем 2 , где есть только одна комната. Однако такие помещения должны иметь площадь не менее 13,5 м 2 и площадь не менее 3,0 м в соответствии со Строительным кодексом Онтарио (OBC).
  • Если есть две комнаты, одна из них должна быть не менее 9,5 м 2, а другая — не менее 7,5 м 2 при минимальной ширине 2,4 м.
  • Должна быть обеспечена естественная вентиляция.

2. Столовая

3. Основные спальни

  • Одна спальня должна иметь по крайней мере 9,8 м 2 площади пола
  • Минимальный размер должен составлять 2,7 м.
  • Естественная вентиляция должна быть обеспечена

4. Вторичные Спальни

  • Площадь его должна быть не менее 7 м 2
  • Минимальный размер 2,0 м

5. Кухня

6. Ванные комнаты и туалеты

  1. Размер ванной комнаты должен быть не менее 1,5 х 1,2 м или 1,8 м 2 .
  2. Если он совмещен с унитазом, его площадь должна быть не менее 2,8 м 2 .
  3. минимальная площадь пола унитаза должна составлять 1,1 м 2 .

7. Выступ

  1. Выступ в жилой комнате не должен занимать более 25% площади пола, на котором он построен
  2. Он не должен мешать вентиляции помещения ни при каких обстоятельствах.

8. Коридоры

Прихожие должны иметь ширину не менее 860 мм, за исключением случаев, когда общая ширина здания составляет менее 4,3 м, и это может быть уменьшено до 710 мм.

9. Мезонинный этаж

Минимальный размер мезонина, если он используется в качестве гостиной, должен быть не менее 9,5 м 2 .

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

Какой марки кирпич нужен для цоколя?

Для цокольной части здания нужно выбирать кирпич высокой марки прочности:

  • М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
  • М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см2.

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Какой по размерам должен быть кирпич для цоколя?

Полнотелые керамические изделия выпускаются в 2-х форматах:

  • 1НФ – одинарный с размерами 250×120×65 мм;
  • 1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

     Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 33125-2014 Устройства солнцезащитные. Технические условия

ГОСТ (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов

ГОСТ Р Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования

ГОСТ Р 51773-2009 Услуги торговли. Классификация предприятий торговли

ГОСТ Р 53254-2009 Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний

ГОСТ Р (ИСО 25745-2:2015) Лифты, эскалаторы и конвейеры пассажирские. Энергетические характеристики. Часть 2. Расчет энергопотребления и классификация энергетической эффективности лифтов

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 58020-2017 Система коллективного приёма сигнала эфирного цифрового телевизионного вещания. Основные параметры, технические требования, методы измерений и испытаний

СП Системы противопожарной защиты. Эвакуационные пути и выходы (с изменением N 1)

СП Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с изменением N 1)

СП Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности

СП Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям

СП Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с изменением N 1)

СП Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

СП Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности (с изменением N 1)

СП Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности (с изменением N 1)

СП Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением N 1)

СП «СНиП II-7-81* Строительство в сейсмических районах»

СП «СНиП II-23-81* Стальные конструкции» (с изменением N 1)

СП «СНиП II-26-76 Кровли» (с изменением N 1)

СП «СНиП * Нагрузки и воздействия» (с изменениями N 1, N 2)

СП «СНиП Здания и сооружения на подрабатываемых территориях и просадочных грунтах» (с изменением N 1)

СП «СНиП * Основания зданий и сооружений» (с изменениями N 1, N 2)

СП «СНиП Свайные фундаменты» (с изменениями N 1, N 2, N 3)

СП «СНиП Основания и фундаменты на вечномерзлых грунтах» (с изменениями N 1, N 2, N 3)

СП «СНиП Защита строительных конструкций от коррозии» (с изменением N 1)

СП «СНиП Полы» (с изменением N 1)

СП «СНиП * Внутренний водопровод и канализация зданий» (с изменением N 1)

СП «СНиП * Водоснабжение. Наружные сети и сооружения» (с изменениями N 1, N 2, N 3, N 4)

СП «СНиП * Градостроительство. Планировка и застройка городских и сельских поселений»

СП «СНиП 23-02-2003 Тепловая защита зданий» (с изменением N 1)

СП «СНиП 23-03-2003 Защита от шума» (с изменением N 1)

СП «СНиП 23-05-95* Естественное и искусственное освещение»

СП «СНиП 31-02-2001 Дома жилые одноквартирные» (с изменением N 1)

СП «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»

СП «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха» (с изменением N 1)

СП «СНиП 42-01-2002 Газораспределительные системы» (с изменениями N 1, N 2)

СП «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»

СП «СНиП Несущие и ограждающие конструкции» (с изменениями N 1, N 3)

СП «СНиП Изоляционные и отделочные покрытия» (с изменением N 1)

СП «СНиП II-11-77* Защитные сооружения гражданской обороны» (с изменениями N 1, N 2)

Выбор конструкции фундамента

Рассматривая варианты основного несущего элемента, какой планируется выполнить под дом, любой будущий владелец старается выбрать наиболее экономичный вариант. Одним из параметров, позволяющих снизить стоимость строительства, многим видится высота фундамента.

Если глубина заложения несущей конструкции зависит от глубины промерзания грунта, ширина — от расчетов, определяющих несущую способность, то высота фундамента над уровнем земли кажется характеристикой, которую можно безболезненно менять для снижения общей стоимости.

Устройство цоколя при столбчатом фундаменте

Считается, что устройство цоколя здания на столбчатых (свайных) фундаментах процесс особенно трудоемкий и ответственный. Роль цоколя при столбчатых и свайных фундаментах выполняет ростверк* и и забирка*, представляющие собой балки или плиты, между столбами или сваями.

Цоколь из ростверка при столбчатом фундаменте

*забирка – стены, устраиваемые между столбами; *ростверк – стены, устраиваемые над столбами.

Цоколь может быть сделан в виде забирки.

Забирка – самый простой вид цоколя, который устраивается между столбами фундамента. Она служит для защиты подпольного пространства от пыли, влаги, снежных заносов. Чаще всего забирка используется в деревянных домах, со столбчатым фундаментом. Обычно забирку делают из того же материала, что и столбы.

Деревянный цоколь при столбчатом фундаменте в доме из дерева

Чаще всего забирку углубляют в грунт на 30-50 см, затем оштукатуривают цементным раствором. При глинистых почвах под забиркой устраивают песчаную подушку 15-20 см глубиной. Минимальная толщина забирки зависит от материала:

  • бутовая кладка – 20-30 см;
  • кирпичная кладка – ½ – 1 кирпич;
  • армированный бетон – 10-12 см.

Для вентиляции подвального помещения в забирке оставляют отверстия (продухи) размером 140×140 мм (1 отверстие на 3 погонных метра фундамента) на 150 мм выше уровня земли. В эти отверстия можно вставить форточки, которые закрывают на время холодов.

На пучинистых грунтах и при наружных стенах из кирпича или мелких блоков цоколь стоит делать в виде железобетонной перемычки.

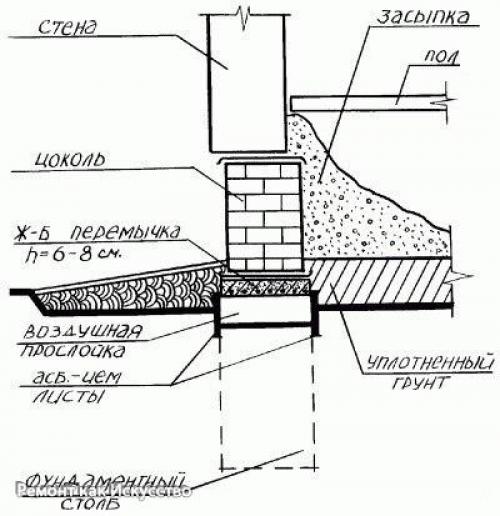

Цоколь из железобетонных перемычек при столбчатом фундаменте на пучинистом грунте

Перемычка – это конструкция, которая воспринимает нагрузку от участка стены, расположенной над проемом. Для повышения устойчивости столбчатых фундаментов и для устройства опорной части цоколя между столбами делают ростверк. Железобетонный ростверк, укладываемый поверх столбов, может служить опорной частью цоколя при каменных и кирпичных стенах. Выполняют ростверк и в виде рядовой перемычки, армированной 4-6 арматурными стержнями диаметром 10-12 мм, уложенными по слою бетона толщиной 70 мм. Высота рядовой перемычки должна составлять 1/4 пролета, но не менее 4 рядов кладки. Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки. Вариант столбчатого фундамента с ростверком из типовых элементов показан на рисунке выше. При деревянных постройках функцию ростверка может выполнять деревянная обвязка из бревен и бруса. При этом пространство между отмосткой и обвязкой, ростверком заполняют забиркой.

Если вы устраиваете монолитный цоколь, то желательно учесть, что он не должен опираться непосредственно на пучинистый грунт. Специалисты обычно советуют оставить свободное пространство (10-15 см) между грунтом и цоколем, которое впоследствии закрывают асбестоцементными листами, кирпичом, отделкой или непучинистым грунтом.

Высокий цоколь-ростверк при столбчатом фундаменте на пучинистом грунте

Высота

Не все частные застройщики, которые возводят дом своими руками, уделяют внимание высоте цоколя. Многие считают, что даже незначительная величина этого показателя достаточна, чтобы говорить о полной защите остальных конструктивных элементов здания. И это ошибка, ведь высокий цоколь – это защита от проникновения внутрь дома влаги, поднимающейся по капиллярам материалов фундамента, а значит, это долгосрочная эксплуатация всей постройки.

Что касается размеров высоты цокольной части, то многое будет зависеть от того, из какого материала будет сооружаться здание, каковы его габариты, тип почвы и другие факторы. Но существуют определенные нормы, которые надо учитывать, отвечая на вопрос, какая высота необходима для конкретного случая.

  1. Стандартное одно — или двухэтажное строение из кирпича – высота цокольной части должна быть в пределах 30 — 40 см.
  2. Под любой деревянный дом закладывается элемент высотою 60 — 90 см.
  3. Если в доме запланирован подвал, то высота этой части варьируется в пределах 1,5 — 2,0 м.

Говорить о таком показателе, как минимальная высота цоколя, не приходится. Как было уже сказано выше, эта размерная характеристика никакими нормативами не обозначена. Но в справочном пособии к СНиП II-22-81 в разделе сказано точно, если цокольная часть фундамента будет облицовываться плитами, то высота надземной части не должна быть меньше 600 мм (60 см). То есть, этот размер и есть оптимальная высота цоколя.

Зачем возводится цоколь?

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Особенности кирпичной кладки цоколя

Цоколь дома рекомендуют поднимать на высоту 500 мм над уровнем земли. Хотя следует заметить, что при высоком полуподвальном этаже высота кирпичного цоколя на ленточном фундаменте может доходить до 2 м.

Кирпичи для цоколя фундамента применяют в основном красные стандартного размера. Иногда кладку делают из силикатного кирпича.

Кладку толщиной в 1 кирпич делают тогда, когда стены дома равны или тоньше ширины цоколя. Ширина кладки стен подполья определяется расчётами на основе величины нагрузки на фундамент здания и местных климатических условий.

Если с расчётами возникают затруднения, то обратившись к хозяевам соседних домов, можно выяснить, сколько они уложили кирпича на ленточный фундамент своих строений и какой толщины у них цокольные стены. Исходя из этого, несложно определиться с формой и толщиной кладки стен фундамента на строительстве собственного дома. О том, как сделать цоколь в 1,5 кирпича, смотрите в этом видео:

Ни в коем случае нельзя допускать совпадения вертикальных швов смежных рядов кладки. Это может вызвать разрушение кирпичной стены.

Гидроизоляция цоколя.

Создание гидроизолирующего слоя обязательно. Слой должен находиться на высоте 15-50 см от земли, но ниже пола помещения. Обычно для этого используют рубероид на мастике или цементный раствор. Если грунт сухой, то делают цементно-песчаную стяжку толщиной в 2-3 см. Если грунт влажный, то по стяжке дополнительно укладывают 2-3 слоя рубероида (если стяжка уже сухая, то слои можно клеить на горячую мастику). Для дополнительной защиты от влаги, по всему периметру цоколя можно установить защитный экран из железобетонных плит или листов асбестоцемента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Почему количество этажей в доме играет важную роль?

Во-первых, как мы уже описывали ранее, некоторые недобросовестные продавцы и застройщики, могут выдавать желаемое за действительное — т. е. при указании жилой площади в договоре включать подвалы, низкие цоколи, техпомещения и пр.

Во-вторых, в зависимости от общей площади постройки, собственник может уплачивать меньший налог на недвижимость. Поэтому, если вы не планируете использовать технические этажи, стоит строить их в соответствии с параметрами технических. Тогда они не будут включены в общую площадь дома.

Как учитываются цоколь и подвал в БТИ?

В интернете, на форумах собственники загородных коттеджей часто пишут, что при обследовании экспертами от бюро технической инвентаризации их цокольных этажей, в первую очередь, учитываются:

  • высота потолка;
  • наличие окон в помещениях.

Это значит, что нижний этаж, выступающий высоко над уровнем земли, специалисты БТИ вполне могут посчитать за полноценный, даже если вы не планируете его использовать в дальнейшем.

Большое количество различных трактовок и расхождений в разных инстанциях не позволяет поставить точку в этом вопросе. Мы рекомендуем учитывать нормы СНиП при планировании строительства жилого дома, а если есть сомнения и неординарные ситуации — запрашивать соответствующие разъяснения в местной администрации.

Строительство дома

Источник

Стандартная высота

При определении высоты цоколя требуется принимать во внимание погодные условия на местности: температура внутри помещения и на улице зимой, уровень снега, обилие осадков, вероятность подтопления, уровень грунтовых вод. Непрофессионалу достаточно сложно учитывать все эти факторы. Поэтому, если даже дом вы строите самостоятельно, за правильными расчетами лучше всего обратиться к специалистам.

Минимальная высота цоколя над землей.

Типовые размеры и схема устройства ленточного монолитного основания.

Чтобы наглядно понять, в чем заключается смысл определенной высоты цоколя, необходимо рассмотреть несколько основных функций, выполняемых данной частью здания:

  • Цоколь предотвращает намокание внутренних конструкций дома.
  • С помощью цоколя обеспечивается защита отделочных материалов здания (например, пластиковых панелей) от загрязнений.
  • Происходит компенсация усадки грунта, наблюдаемой из-за воздействия веса конструкции дома.
  • Если для строительства дома использовался ленточный или столбчатый фундамент, то расстояние от грунта до пола повлияет на длительность эксплуатации перекрытия, которое зачастую делается деревянным. Помимо этого, от данного показателя будут зависеть теплоизоляционные характеристики подпола.
  • Цоколь помогает качественно вентилировать подпол.
  • Помимо всего прочего, цоколь – это архитектурное решение, оказывающее влияние на общее визуальное впечатление от здания.

Цоколь стандартной высоты

Цокольный этаж требует значительного увеличения высоты самого цоколя. Теперь к основным функциям, которые призвана выполнять данная конструкция, добавляется еще и обеспечение установки в техническом помещении инженерных систем, к числу которых относятся насосы или задвижки. В некоторых случаях выбирая высоту цоколя, ориентируются на высоту потолков подвального помещения.

Важными остаются особенности сооружения фундамента дома. Если уровень фундамента совпадает с уровнем земли, то высота цоколя не может быть меньше 70 сантиметров, а порой она достигает одного метра. Стандартная высота, при строительстве загородного дома достигает 50 или 70 сантиметров. Именно это значение признано оптимальным для большинства районов с разнообразными климатическими условиями и различной глубиной залегания грунтовых вод.

Итак, для определения высоты цоколя при строительстве загородного дома необходимо учитывать:

  • глубину залегания грунтовых вод;
  • количество выпадающих осадков;
  • наличие подвального помещения;
  • необходимость организации технического помещения в подвале;
  • вид обустроенного основания дома.

Как они устроены и работают

Есть несколько способов классифицировать фундаменты, применяющиеся в современном строительстве. Каждый из них касается важного аспекта: материала, конструкции и назначения.

Но прежде нужно понять то, почему вообще возникает необходимость в устройстве фундамента бани — ведь это легкая постройка. Все верно — для легкой постройки (или для любого веса на скальном грунте) он может отсутствовать или быть чисто символическим. Но всегда ли баня — легкая?

Для начала давайте вообразим себе вот что: какой бы незыблемой нам ни казалась земля, она больше похожа на море, чем хотелось бы строителям. Просто это очень медленное море. Вместо воды в этом море грунты. И человеческие строения в нем тонут. В зависимости от состава грунтов море может быть очень зыбким и текучим, а может в холода пытаться выдавить из себя фундамент.

Постройка не треснет и не обрушится только в том случае, если посредником между ней и грунтом станет надежный фундамент. Он перераспределяет и передает нагрузку от стен и крыши по грунту. Тот под давлением оседает — это один процесс. А в другое время расширяется и поднимает постройку — это противоположный процесс.

ВАЖНО! Нужно знать геологию участка, чтобы принять правильное решение о материале и устройстве фундамента под баню.

При температуре ниже нуля вода в земле становится льдом. А объем льда больше, чем жидкости. Поэтому лед расширяется, давя все, что оказывается у него на пути. Глубина слоя промерзающего грунта зависит не только от силы и продолжительности мороза, но и от состава почвы — глинистые грунты пучит особенно сильно, а крупные пески этим не страдают. Но чем мельче песок, тем он ближе по свойствам к глине!

В таблице показаны рекомендации по выбору конструкции фундамента в зависимости от типа грунта. Уточним, что на крупном, гравелистом песке можно ставить любой, а на мелком — указанные в таблице виды.

О необходимой высоте фундамента и расчете глубины его заложения говорится здесь.

Что касается материала, то традиционными материалами являются камень и раствор. Но в наше время бетон заменил природный камень в большинстве случаев. Бетонные виды делятся на монолитные и сборные. Первые заливаются на площадке, вторые изготовляются на заводе в виде стандартных блоков. По конструкции из бетона может быть сделан плитный или ленточный фундамент.

Если же не использовать бетон как основной материал, то остаются разновидности столбчатых и свайных фундаментов, о которых мы расскажем чуть позже.

Предлагаем ознакомиться: Отделка комнаты отдыха в бане своими руками

ВНИМАНИЕ! Недостатки грунтов — не повод не строиться, просто выйдет дороже, особенно, если менять плохой грунт на крупный песок. Помимо замены можно укрепить слабое основание, например, слабым цементным раствором.

Грунтовые воды — отдельная тема. Они существенно влияют на несущую способность грунта и способны медленно или быстро разрушить фундамент. В идеале, глубина заложения должна быть ниже уровня промерзания и выше уровня грунтовых вод. Но выполнимо это далеко не всегда.

Основное средство борьбы с грунтовыми водами — дренаж. Однако его устройство обходится дорого, поэтому строиться всегда лучше не в низине.

Читайте большую статью обо всех этапах возведения различных типов фундаментов здесь.

Передавать нагрузку от здания к грунту можно либо плоскостями, либо точечно. При правильном расчете точечная передача не хуже, а для некоторых типов грунтов даже лучше.

Точечная передача осуществляется либо с помощью столбиков, либо свай. О последних речь пойдет ниже. Принципиальное отличие столбиков от свай заключается в их длине, а не только материале. Сваи намного длиннее столбиков.

Возможность использовать простые и доступные материалы делает столбики привлекательным вариантом для бюджетного строительства бани. Особенно, когда речь идет о каркасной постройке.

Материалом для столбика может быть:

  • камень;
  • кирпич;
  • бетонные блоки;
  • асбоцементные трубы с бетонной заливкой;
  • нестандартные материалы: шпалы, резиновые покрышки и т.п.

Каркасное строение на бетонных столбикахОб устройстве бани на столбчатом фундаменте мы подробно рассказываем в этой статье. Там же описаны наиболее бюджетные варианты возведения столбиков из подручного материала.

The Escape – Уроки домашнего чтения

The Escape

Уильям Сомерсет Моэм

I всегда были уверены, что если женщина когда-то решила выйти замуж за мужчину ничего, кроме мгновенного полета, не могло его спасти. Не всегда так; на этот раз друг моего., грозно увидев неизбежный ткацкий станок перед собой, сел на корабль с какой-то порт (с зубной щеткой для всего своего багажа, настолько он осознавал его опасность и необходимость немедленных действий) и провел год в путешествиях вокруг света; но когда, считая себя безопасным (женщины непостоянны, он сказал, и через двенадцать месяцев она забудет обо мне совсем), он приземлился в В том же порту первым, кого он увидел, весело машет ему рукой с пристани, был маленькая леди, от которой он сбежал. Я только однажды знал человека, который в таких обстоятельствах удалось выбраться. Его звали Роджер Чаринг. Он уже не был молод, когда влюбился в Рут Барлоу и достаточный опыт, чтобы сделать его осторожным; но у Рут Барлоу я подарок (или, лучше сказать, качество?), который делает большинство мужчин беззащитными, и именно это лишило Роджера здравого смысла, его благоразумия и его мирская мудрость. Он упал, как ряд из девятиблоков. Это был дар пафоса. Миссис Барлоу, дважды вдова, имела великолепные темные глаза. и они были самыми трогательными, что я когда-либо видел; они, казалось, были на грани наполнения слезы; они предположили, что мир был слишком трудным для нее, и вы почувствовали это, Бедняжка, ее страдания были больше, чем следовало бы бы вы, как Роджер Чаринг, были сильным, здоровенным парнем с кучей денег, было почти неизбежно, что вы сказали себе: я должен стоять между опасности жизни и эта беспомощная мелочь, или, как чудесно это было бы быть, чтобы убрать печаль из этих больших и прекрасных глаз! Я узнал от Роджера что все очень плохо обращались с миссис Барлоу. Очевидно, она была одной из те un

Смотрите также
  • Беспроводные звонки в квартиру
  • Размеры листа гвл для стен
  • Направляющие для штор
  • Снип отделочные и изоляционные покрытия
  • Как правильно ухаживать за цикламеном в домашних условиях
  • Чем сделать шумоизоляцию стен в квартире материалы
  • Сделать косметический ремонт в квартире
  • Этапы строительства каркасного дома своими руками
  • Натяжные потолки спайка цветов
  • Ранфорс это что
  • Допустимые размеры ступеней

Цокольный фундамент: виды, этапы обустройства

Как только начинаются рассуждения о цоколе фундаментной основы объекта, многие застройщики задаются вопросом, для чего он необходим и как выглядит. Для начала справедливо будет отметить, что цокольный фундамент не всегда является частью основания, хоть и находится непосредственно на нем. Им может считаться и часть несущей стены, основной задачей которой является защита от факторов наружного характера, способных негативно воздействовать на строительные элементы сооружения. Кроме того, на цоколь возлагаются и эстетические функции, если оформлен он правильно.

Варианты высоких фундаментов

В практике устройства ленточных фундаментов принято за правило выполнять надземную часть высотой в четыре раза больше ширины. Эти соотношения определены путем расчетов для среднего дома с несущим основанием мелкого заложения с заполнением пространства между лентами грунтом и песком.

Глубина заложения фундамента обычно больше его надземной части. При наличии в доме под полом пространства в лентах необходимо устраивать вентиляционные отверстия, которые необходимы для постоянного проветривания подпольного пространства.

При возникновении вопроса, какой должен быть ленточный несущий остов, рассматриваются следующие варианты конструкций с высокой надземной частью:

  • ленточные элементы с глубиной заложения ниже глубины промерзания;
  • ленточные элементы с глубиной заложения выше глубины промерзания;
  • балки со столбчатыми опорными частями и ростверки на сваях.

Глубина заложения основания ниже глубины промерзания

Подошва ленточного фундамента с глубиной заложения ниже глубины промерзания находится на расстоянии м от поверхности земли, и от нее вверх поднимается сплошная стена до верха всего элемента. Под несущие элементы обычно устраивают щебеночную и бетонную подготовку. О том, какой должна быть высота фундамента над землей — мнение специалиста в этом видео:

Общая высота изделия с учетом заглубленной и надземной частей составляет 2-2,5 м.

Глубина заложения выше глубины промерзания

Ленточные фундаменты с глубиной заложения выше глубины промерзания используют при легких конструкциях, опирающихся на них зданий. Это дома из бруса, оцилиндрованного бревна, газобетона и сооружения, построенные по каркасной технологии.

Основание под такие элементы выполняют с заменой пучинистого грунта на песчаный. Кроме этого под подошву укладывают пенополистирол, благодаря теплоизоляционным свойствам которого основание не промерзает и не оказывает пагубного давления на несущий элемент. Высота таких фундаментов составляет 1-1,5 метра. О том, как определить глубину заложения фундамента, смотрите в этом видео:

Применение столбчатых или свайных конструкций

Фундаментные балки или ригеля опираются на столбчатые фундаменты, которые в свою очередь опираются на основание, находящееся ниже глубины промерзания. Под балки засыпают непучинистые грунты и устраивают теплоизоляционный слой из пенополистирола. Средняя высота балок составляет 0,5 метров.

На фундаментных балках, опирающихся на стаканы, и на ростверках по сваям можно возводить тяжелые стены из бетона и кирпича.

Какая высота цоколя по нормам. Какой высоты должен быть цоколь для дома из кирпича? Какой должна быть ширина цоколя

  • Зачем нужен дому цоколь?
  • Цоколь дома с двухслойными стенами.
  • Особенности гидроизоляции цоколя.
  • Устранение мостиков холода в цоколе.

Цоколь — это надземная часть фундамента.

Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова. Особенно это правило важно выполнять для домов с деревянными стенами.

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

  • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и , стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома г оризонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь . У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Правильный цоколь дома с однослойными наружными стенами


Высота цоколя дома с однослойными наружными стенами должна быть не менее 50 см. (на рисунке слева) Или для цоколя высотой менее 50 см , но не ниже 20 см. , необходима дополнительная гидроизоляция стен. (на рисунке справа)

Наружная поверхность однослойных стен менее защищена от влаги, чем у многослойных стен. Поэтому, цоколь дома с рекомендуется выполнять высотой не менее 50 см.

Если цоколь однослойной стены ниже 50 см. , то устраивают дополнительную гидроизоляцию в двух местах:

  1. В стене, над первым или вторым слоем кладки из газобетонных или поризованных керамических блоков, укладывают еще один слой рулонной гидроизоляции.
  2. Наружную поверхность стены, в районе нижних рядов кладки, защищают от воды слоем вертикальной гидроизоляции. Для этого достаточно при отделке стены использовать гидрофобные грунтовки и водоупорные штукатурки. Лучше, но дороже, облицевать цоколь и нижнюю часть стен материалом с низким водопоглощением, например, клинкерной плиткой.

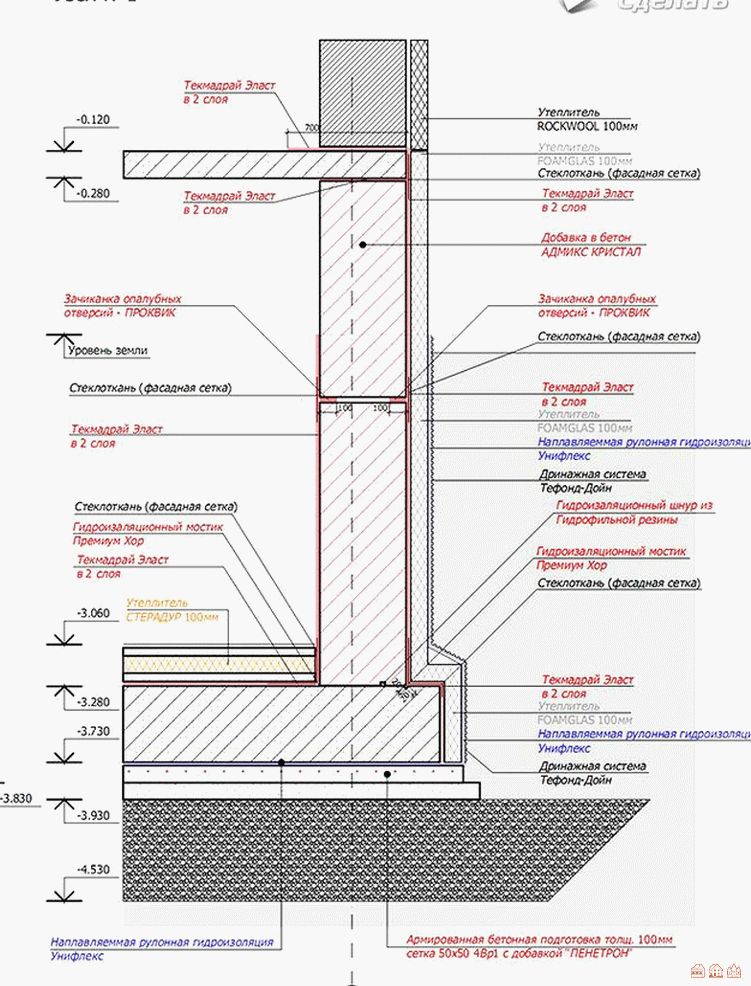

Конструкцию цоколя для однослойной стены дома с подвалом или дома на фундаменте — плите можно

Размеры цоколя дома с двухслойными наружными стенами


Минимальная высота цоколя для двухслойной стены, утепленной пенополистиролом 20
см.
Для стены, утепленной минватой, рекомендуется не менее 30 см. (на левом рисунке) Низкий цоколь будет приводить к увлажнению наружной отделки и замачиванию минераловатного утеплителя (на рисунке справа)

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

Если на участке или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5

м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.


В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

Приобретя земельный участок в собственность и начав строительство дома, не все частные застройщики знают, на какие части фасада следует обращать особое внимание. В проектировании и строительстве цоколя здания существует масса нюансов, не учитывая которые, владелец во время эксплуатации сталкивается с множеством проблем. Главная функция цокольной области здания заключается в ограждении фасада от прямого контакта с почвой.

  1. Цоколь компенсирует усадку под массой постройки.
  2. Оберегает изоляцию подвальных перекрытий от посторонних воздействий.
  3. Повышает теплоизолирующие возможности.
  4. Обеспечивает качественной вентиляцией.
  5. Защищает фасад от загрязнений.
  6. Создает завершенный облик дома, сохраняя эстетичный вид.
Определите высоту цоколя в вашем доме

Виды цоколей

Для выполнения возложенных функций фасадная часть строения должна иметь определенную высоту. Внешней стене необходимо возвышаться над уровнем почвы, быть прочной, иметь высокие эксплуатационные данные. Высота зависит от грунта, фундамента цоколя и четко спроектированного типа фасада. Цоколи бывают нескольких видов:

  1. Западающий. Используется для построек с широкими стенами. Внутри фасадной части расположена внешняя стена.
  2. Выступающий. Цоколь, выполненный в определенной плоскости, выдвинут вперед. Такое решение идеально подходит для строений с имеющимся нулевым этажом и не слишком широкими стенами.
  3. Равномерный. Такая часть здания ровно переходит в фасад. То есть как нижняя, так и верхняя части располагаются в одной плоскости.

Каждый вид имеет свойственные только ему особенности, определяющие высоту, внешние и качественные данные цокольного этажа.

В данном видео рассмотрим отличие высокого и низкого цоколя:

Отделка надземной части цоколя металлическим сайдингом

Оптимальной высоты цоколь идеально справляется с возложенными на него защитными функциями. Чтобы сооружение долгое время находилось в хорошем состоянии, в период строительства надземную часть фундамента сооружают только из качественных материалов. Принятые меры предотвращают возможные повреждения и создают фасаду дома привлекательный внешний вид.

Яркий пример современного домостроения – цокольный металлический сайдинг. Облицовочный материал достаточно востребован, популярен, имеет большое количество положительных отзывов. Рабочий процесс происходит таким образом:

  1. Отделку начинают с зачистки поверхности. Все дефекты, неровности, присутствующие на черновой стене, убирают при помощи качественной обрешетки.
  2. Устанавливают направляющую горизонтальную рейку.
  3. Пластину сайдинга вставляют в рейку, закрепляют саморезами.
  4. Следующий лист устанавливают, слегка сдвигая его к предыдущему. На стыках оставляют минимальные зазоры для расширения в жаркое время года.
  5. Далее таким же образом проводят отделку всей высоты и ширины цоколя дома.

Высота цоколя

От высоты заградительной стены зависят многие эксплуатационные моменты. Так же, как и сама высота зависит от проекта здания, вида основания, качества грунта, присутствия в строении подвального помещения. Существующие нормативы строительства предоставляют определенные предписания. Проектировщики, пользуясь руководством, проводят расчет минимальной или максимальной высоты цоколя.

Стандартная высота

Стандартная высота цоколя рассчитана от земли по нормам и составляет 30-40 см. У деревянных строений ее возводят до 80 см. При наличии в здании нулевого этажа показатели достигают от 1,5 до 2 м. Определяя высоту цоколя над землей, берут во внимание:

  • расположение местности;
  • климатические условия;
  • количество возможных осадков и снега;
  • возможные подтопления;
  • уровень грунтовых вод;
  • температуру воздуха, как в помещении, так и на улице.

Только специалисты способны правильно и точно рассчитать нормы, стандарты, требования и запросы. Застройщики, обратившись к ним, избегают серьезных затрат по переоборудованию постройки.

Оптимальная высота

Составляя проект загородного дома, проектировщики стараются рационально планировать пространство, и одно из важных решений – дополнительная этажность. Цокольный этаж в частном строении необходим. Его можно использовать под котельную, кладовку, хранилище для заготовок на зиму. При желании можно оборудовать жилые и игровые помещения.

Если учитывать все дополнительные расходы на фундамент, в результате оказывается, что оптимальная длина цокольной стены обходится дешевле строительства второго этажа. Общие параметры подвального помещения составляют 2,5 м. У перекрытия – около 2 м. Глубина пола в грунте не больше величины подвала. Данная часть здания, как и цоколь, полностью зависят от целевого назначения подземного помещения.

На что влияет высота цоколя

За застройщиком всегда остается право выбора, и какими должны быть параметры цокольной стены, он решает самостоятельно. Но от этой, на первый взгляд, не слишком важной части дома, зависят защищенность строительных материалов, используемых для возведения, и состояние внутренних помещений.


Высота цоколя зависит от количества возможных осадков

На цокольную часть строения возложены защитные функции. Она предохраняет строение от морозов и сырости. Пространство между стенкой и отделочными материалами закладывают слоем теплоизоляции. Достаточно сделать цоколь правильной длины, выложить его современными облицовочными материалами, провести устройство водостока и дренажной системы.

Установка всех необходимых дополнений избавит здание от многих разрушительных факторов. Конструкция будет защищена от воздействия непредсказуемых погодных условий и влажности. Будет исключено подтопление помещений, расположенных ниже уровня земли.

Какой высоты лучше делать цоколь

Точно рассчитанные нормативы по высоте цокольной стены существуют, но каждый владелец участка вправе самостоятельно делать выбор. Определяясь со строительством, следует помнить, что это надземная часть основания здания. Чем выше его высота, тем сложнее посторонним факторам проникать в жилые помещения. Также цокольные стены отделяют от стен первого этажа гидроизоляцией.

Наземные части здания периодически намокают от снега и дождя. Нарушается теплоизоляционный слой, происходят внутренние разрушительные процессы, которые существенно сокращают эксплуатационный период. Наблюдая за такими метаморфозами, владельцы недоумевают, от чего дом теряет эстетичность и красоту. Иногда ответ бывает очевиден – слишком маленькое цокольное сооружение.

Варианты фундаментов по высоте цоколя в частном доме

Выбор высоты цокольной части полностью зависит от строительного материала, из которого строится дом, и типа выбранного фундамента. Также учитывают расположение грунтовых вод, близость строения от магистрали. Ну и, конечно, внешний вид. Постройка с высоким заграждением выглядит гораздо интересней и респектабельней.

В строительстве частных загородных домов часто используют ленточный фундамент. На такой основе цокольную часть устанавливают различными способами:

  1. Кладка. Фундамент выкладывают до уровня грунта. Далее устанавливают кладку из кирпича или другого сырья. Конструкция не обладает хорошими тепловыми данными. Дополнительно проводят утепление, отделку, облицовку.
  2. Монолит. Основа сооружена из бетона. В этом случае цокольную установку соединяют с заливкой фундамента.
  3. Свайный фундамент. Высота и толщина цоколя определяется от части свай, находящихся над поверхностью земли. На такой основе цокольное сооружение бывает навесным.

Вывод

Делая выводы, можно прийти к заключению: более высокие эксплуатационные характеристики получают высокие цокольные ограждения.

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

  • типа основания;
  • проекта домостроения;
  • характерных особенностей грунта;
  • целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

  • Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
  • Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
  • Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами. Слишком высоким цоколь из-за особенностей конструкции самого фундамента быть не может.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Содержание статьи

Известно, что бетонный фундамент любого типа обязательно должен возвышаться на какое-то расстояние над уровнем почвы. Благодаря этому удается добиться изоляции стен постройки от его основания. Тем самым предотвращается пагубное воздействие капиллярных процессов, постоянно подпитывающих здание почвенной влагой.

Фундамент пребывает в условиях повышенной влажности практически постоянно. Этому способствуют осадки, грунтовые воды, таяние снежных масс. Поэтому должна быть какая-то минимальная высота фундамента над землей, обеспечивающая сохранность и сухость стен.

Какие функции выполняет фундамент строения?

Фундамент, поднятый над уровнем почвы, не только является опорой для всего строения.

Помимо этой основной функции, он также решает определенные задачи:

Высота фундамента деревянного дома

Для деревянного дома достаточная высота основания особенно важна, так как недопущение загнивания нижнего ряда древесины является непременным условием возведения дома из дерева. Такой фундамент может быть произведен из бетона, кирпича, металла или древесины. Тип фундамента может быть ленточный, свайный или столбчатый.

Непременным условием является качественная гидроизоляция основания. В качестве обязательной гидроизоляции можно использовать обмазочные материалы (битумная мастика, гидросмесь на цементно-полимерной основе), а также рулонные материалы (гидроизол, стеклоизол, рубероид).

Оптимальная высота цоколявыбирается на основании климатических особенностей данной местности. Обычно она превышает на 10 см среднюю высоту снежного покрова. Фундамент для деревянного дома желательно оградить от сырости не только снизу, но и по бокам. Сделать это можно путем обкладывания керамической плиткой или клинкером.

Чем выше будет основание дома, тем лучше будет его теплоизоляция, и тем дольше он простоит без нареканий.

Высота ленточного фундамента

складывается из его надземной и подземной части. Оптимальная высота монолитного ленточного фундамента над поверхностью земли составляет порядка 35-40 см. В ряде случаев это значение может меняться. А вот его подземная глубина зависит от свойств грунта.

Согласно положениям СНиП, глубина заложения фундамента определяется так:

  • Промерзание непучинистого грунта на 2 м или слабопучинистого грунта на 1 м — фундамент заглубляется на 50 см.
  • Промерзание непучинистого грунта на 3 м или слабопучинистого грунта на 1,5 м — фундамент заглубляется на 75 см.
  • Промерзание непучинистого грунта более 3 м или слабопучинистого грунта на 2,5 м — фундамент заглубляется на 100 см.
  • Промерзание слабопучинистого грунта на 3-3,5 м — фундамент заглубляется на 150 см.

Глубина заложения ленточного основания очень сильно зависит от уровня грунтовых вод. При нахождении грунтовых вод недалеко от поверхности, слабо заглубленные фундаменты закладывать категорически не рекомендуется.

Независимо от уровня промерзания почвы и характеристик грунта. Грунтовые воды способствуют не только отсыреванию основания, но и его осаждению, перекосам и постепенному разрушению.

Как рассчитать высоту фундамента плитного типа?

Плитный фундамент обычно предпочитают возводить на слабых, неустойчивых, пучинистых грунтах. Монолитная плита способна стойко переносить пучение грунта и его осадку, без нарушения целостности всего строения. Но это не значит, что ее можно укладывать непосредственно на землю, то есть делать незаглубленный фундамент. В ряде случаев это допускается, но только на скалистых и непучинистых грунтах. Во всех остальных случаях железобетонная плита должна быть заглублена до определенного уровня.

Фундамент – это основа любого деревянного строения. Он принимает на себя главную нагрузку в процессе эксплуатации и защищает дом от негативного воздействия грунтовых вод.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА РАЗМЕР ФУНДАМЕНТА

Фундамент состоит из цокольной и подземной части, размеры которых зависят от нескольких факторов:

1. Вид грунта и его изменение в осенне-весенний период. К фундаменту, заложенному на капризных песчаных или болотистых почвах, предъявляются особые требования.

2. Уровень промерзания почвы и наличие грунтовых вод. Основание должно залегать ниже этих точек, требует качественной гидроизоляции и утепления.

3. Вес и этажность деревянного дома.

4. Задачи подвала и цоколя.

ЗНАЧЕНИЕ ЦОКОЛЯ

Надземная часть фундамента выполняет несколько функций:

· Препятствует намоканию внутренних перекрытий;

· Компенсирует усадку грунта;

· Защищает облицовку дома от загрязнения;

· Способствует качественному проветриванию подполья;

· Повышает теплоизоляционные характеристики здания;

· Считается архитектурным украшением.

Высота цоколя играет огромную роль особенно для деревянных домов, так как гниение нижних рядов усложняет проведение ремонтных работ и снижает срок эксплуатации строения.

Стандартная высота составляет примерно 30-40 см. Но специалисты советуют, обустраивать наземную часть фундамента деревянного дома на высоту 60-80 см. На глинистых грунтах это значение может достигать 80-90 см, а песчаным достаточно и 50 см.



ЛЕНТОЧНОЕ ОСНОВАНИЕ

Распространенный вариант фундамента для деревянного дома. Монолитная структура позволяет обустраивать полезную площадь цоколя при умеренной себестоимости строительства.

В районах с тяжелыми зимами и промерзанием почвы на внушительную глубину подземная часть ленточного фундамента может достигать 1,5 метров. Высота цоколя зависит от нескольких условий (например, наличия котельной либо подвала). Помещение для топки требует особой ответственности, поэтому высота наземной части характеризуется безопасным использованием и правильной расстановкой оборудования.

Вне зависимости от качества грунта и условий местности для деревянных строений рекомендуется возводить цоколи достаточной высоты. Дерево – весьма капризный материал, поэтому, чем выше дом будет поднят над землей, тем дольше он простоит.

Оптимальный размер ленточного фундамента составляет около двух метров, а это значит, что наземная часть равна 50 см.

КЛАССИФИКАЦИЯ ЦОКОЛЯ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

Надземная часть делится на два типа:

1. Монолитный. Основание выполнено в форме сплошного (нераздельного) бетонного полотна.

2. Кладочный. Сначала заливается нижняя часть фундамента (до уровня почвы), а затем выкладывается цоколь (из кирпича или другого материала). Менее надежный вариант, требующий дополнительной облицовки.


ПЛИТНОЕ ОСНОВАНИЕ

Согласно строительным нормам, монолитная плита должна возвышаться над поверхностью грунта минимум на 20 см. Но для регионов с нерегулируемым уровнем снежного покрова этот параметр стоит увеличить до 40 см.

Монолитная плита считается самым надежным типом основания. Ее подземная часть должна быть заглублена ниже уровня промерзания почвы. Прочность плиты не зависит от потенциальных движений грунта, но при вероятных сейсмических сдвигах ее высоту необходимо увеличить. Общая толщина фундамента зависит от веса деревянного дома, его этажности, площади и типа грунта.


СВАЙНЫЙ ФУНДАМЕНТ

Обустройство цоколя на свайном основании сопровождено определенными трудностями. Его размеры зависят от высоты наземного участка свай. Цоколь может быть навесным или выполненным на ленте.

Конструкция навесного варианта состоит из деревянной или железной обрешетки, закрепленной по всему периметру. После обустройства ее необходимо обшить любым облицовочным материалом.

Второй вариант является более сложным и затратным. Кладка выполняется на ленточный фундамент. Ее главное преимущество — достаточно высокое качество теплоизоляции.

СТРОИТЕЛЬСТВО ЦОКОЛЯ

Наземный отдел фундамента может быть выполнен в нескольких вариантах:

· Западающий. Экономичный вариант цоколя, характерный для стен с небольшой толщиной. Позволяет скрыть выступ при помощи гидроизоляционного материала или небольшого слоя грунта.

· Выступающий. Требует большего количества строительных материалов. Обеспечивает надежную защиту деревянного дома от холодного воздуха, но нуждается в обустройстве качественной гидроизоляции и слива.

· Цоколь вровень со стеной. Самое неудачное и редко используемое решение, требующее постоянного контроля за срезом гидроизоляционного слоя.

МАТЕРИАЛЫ

Для строительства наземной части фундамента необходимо использовать прочные материалы – бетон, кирпич, различные виды камня. В большинстве случаев цоколь деревянного дома нуждается в установке армопояса. Количество и толщина арматурных стержней зависят от конструкции строения.

· Для деревянных домов лучше всего подойдет цоколь из монолитного бетона. Его обустройство требует установки опалубки и арматурного каркаса.

· Для конструкции из полнотелого (не газосиликатного!) кирпича необходимо брать материал с высокой морозостойкостью.

· Использование бетонных блоков требует особого мастерства. Между ними обязательно останутся различные пустоты, которые в дальнейшем необходимо заполнить цементной смесью.

ТЕПЛО- И ГИДРОИЗОЛЯЦИЯ

Качественные тепло- и гидроизоляция – обязательные ступени обустройства цоколя деревянного дома. Утепление необходимо производить пористыми материалами с минимальным водопоглощением. Для гидроизоляции подойдут битумные мастики или рулонные материалы.

Высота цоколя и особенности его обустройства зависят от многих параметров. Но при любых условиях, минимальный уровень наземной части не должен быть меньше 20 см. Это поможет сохранить дом от подтопления и увеличит срок «жизни» нижних деревянных венцов.

Высота цоколя дома: как правильно сделать расчёты


Одноэтажный дом с цокольным этажом Выбирая или заказывая проект для строительства дома, бывает необходимо решить, сколько должна быть высота цокольного этажа в нем. Этот параметр нельзя выбрать произвольно, так как существует несколько влияющих на него факторов. В том числе и требования, регламентируемые нормативными документами.
Обо всех нюансах определения этой высоты и устройстве цоколя вообще, расскажет данная статья.

О высоте цоколя

Цоколь – это выступающая над землей часть фундамента. Его высота является важной характеристикой.

Этот параметр различен у разных сооружений, и зависит от:

  • вида фундамента;
  • нюансов проекта;
  • особенностей грунта;
  • необходимости организации подвального помещения.

Важно тщательно рассчитывать, какой высоты будет цоколь дома, чтобы обеспечить надежную защиту фундаменту и продлить срок службы дома.

На что влияет высота

Основная функция цокольной части – предотвращение негативного влияния влаги на основание.

Высота цоколя прямо пропорционально влияет на его защитную способность, то есть чем он выше, тем более надежно защищен фундамент.

Но не следует слишком усердствовать, так как очень большой отступ обустраивать нерационально с финансовой точки зрения.

В частном строительстве особенно важно определиться с высотой, чтобы этой частью выполнялись все ее функции:

  • защита фасада от загрязнений;
  • придание механической прочности поверхности;
  • исключение деформаций под влиянием усадки;
  • защита подвального помещения;
  • вентиляция и дополнительное утепление.

Кроме того, высота цоколя над землей во многом влияет на привлекательность фасада.

Следует рассчитывать возвышение внимательно, с учетом размеров основной поверхности фасада, чтобы строение не только было качественно защищено, но и выглядело привлекательно.

Фундамент для забора

Заборы монтируются на столбчатых фундаментах, где размер столба в сечении зависит от сечения наземных несущих элементов. Наибольший вес и геометрические параметры имеют кирпичные или блочные столбы. Для устойчивости между ними заливают ещё и горизонтальную балку, ведь забору приходится выдерживать немалые ветровые нагрузки.

Эта балка — она же лента или ригель, и обеспечивает высоту цоколя, так как чаще всего лежит на поверхности, опираясь на уплотнённую песчаную подушку. Её сечение тоже составляет в среднем 400*400 см, потому что приходится ориентироваться на размер столба (если он из кирпича, то в поперечном разрезе его размер 380*380 мм).

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Иногда ригель заглубляют в грунт наполовину высоты — в таком случае над землёй остаётся всего 200 мм.

Задачи цокольного возвышения

Высота цоколя для частного дома часто не учитывается владельцами на этапе проектирования. При этом такая характеристика важна, поскольку кроме дополнительных функций эта часть строения имеет собственные важные задачи:

  1. Защита от воздействия влаги. Гидроизоляция фундамента препятствует порче материалов от воздействия влаги из грунта. Что касается цокольной части, то она также создает своеобразный гидробарьер, к тому же предотвращает проникновению воды извне, от талого снега, дождя и пр.
  2. Вентиляция. Этот процесс позволяет исключить появление конденсата, который приводит к развитию грибка и появлению плесени, что может негативно сказаться не только на материалах стен и фундамента, но и на здоровье проживающих людей.


Обеспечение вентиляции
Очень важно учитывать материал, из которого возведено строение. К примеру, для домов из сруба потребуется более высокая цокольная часть, чтобы надежно защитить порчу дерева от влаги, плесени и грибка.

Изоляция

Подземная часть основания объединена с цоколем тепло- и гидроизоляционными слоями. При расчете высоты необходимо учитывать подземные конструкции, а также климатические особенности, в частности высота снежного покрова с поправкой на продух, который обычно составляет 10 см.

Для ленточных фундаментов часто применяют комбинированные материалы, чтобы обеспечить более качественную изоляцию.


Гидроизоляция
Возвышающуюся часть выполняют из красного кирпича. Не стоит делать ее слишком большой, так как это увеличит расходы на утепление. Его можно и не делать, но тогда теплопотери возрастут примерно на 20-25%, что вызовет дополнительные траты на отопление.

Влияние отмостки

Сооружение бетонной отмостки позволяет отводить воду в дренаж и предотвратить ее застаивание, следовательно минимизирует ее негативное влияние на основание. Но определить целесообразность обустройства такой конструкции можно только проанализировав особенности грунта, на котором возводится сооружение, наличие неровностей, а также тип цоколя.


Отмостка

Чтобы наглядно увидеть пользу от отмостки, необходимо просчитать средний показатель стекающей влаги. Для этого среднее количество осадков умножается на площадь стен здания, а также на 30%.

Полезный цоколь

Если продумать обустройство дополнительных помещений еще на этапе проектирования, то можно ощутить огромную экономию и пользу.

Если же дом уже возведен, то для организации дополнительного пространства необходимо учитывать нагрузку и несущие конструкции. Цокольный этаж может стать погребом.

Также там можно обустроить подсобное помещение для хранения инструментов или других полезных вещей.

Отделка надземной части металлическим сайдингом

Высокий цоколь прекрасно справляется со всеми защитными функциями. Чтобы сооружение было более долговечным, необходимо обязательно отделать надземную часть фундамента подходящими материалами. Такой подход позволит предотвратить отрицательное воздействие климатических условий на конструкцию, а также сделает экстерьер загородного дома боле привлекательным.

В качестве яркого примера можно рассмотреть облицовку с помощью цокольного металлического сайдинга. Этот материал весьма популярен в последнее время.


Отделка дома сайдингом.

Принципы отделки в этом случае выглядят следующим образом:

  • Работы по отделке должны начинаться с подготовки поверхности. Необязательно, но крайне желательно убрать все дефекты черновой стены. Если стены имеют значительные неровности, то рекомендуется сделать качественную обрешетку, а не тратить лишнее время на выравнивание.
  • После этого устанавливается стартовая рейка, которая монтируется в горизонтальном положении (приблизительно на высоте в 40-45 мм над нижней точкой).
  • Далее, лист сайдинга монтируется в направляющую рейку и закрепляется с помощью саморезов или специальных фиксирующих элементов.
  • Затем необходимо вставить второй лист сайдинга, сдвинув его к предыдущему. В местах стыков рекомендуется оставлять минимальный зазор, чтобы материал мог без проблем расширяться при нагревании. Минимальная температура, кстати, будет незначительно уменьшать толщину элементов отделки.
  • Впоследствии таким же образом необходимо отделать всю площадь цоколя.

Естественно, цокольная часть здания может быть отделана любыми другими современными или традиционными облицовочными материалами. Главное в этом случае – обеспечение защиты материалов конструкции от воздействия влаги и холодного воздуха. Кроме того, надо уделить внимание устройству отмостки и дренажной системы на участке. С их помощью можно будет исключить подтопление подземных помещений дома, а также воздействие влаги на конструкции.

Виды цоколей

Выделяют три основных типа обустраиваемой цокольной части, каждый из которых имеет свои особенности.

ВидОсновные особенностиНюансы обустройства
ВыступающийТакая разновидность организовывается в тех случаях, если стены тонкие или есть необходимость обустройства цокольного этажа.Располагается за пределами стен фасада. Это создает дополнительную необходимость монтировать отливы, так как стекающая со стен вода приводит к порче материалов.
ЗападающийИдеальный вариант для строений с толстыми стенами.Находится под основным фасадом, что создает для него защиту от атмосферных осадков.
Вровень со стенамиВ таком случае цоколь и стены находятся на одном уровне, что может упростить процесс облицовки всего строения.Применяется в редких случаях, поскольку также требует дополнительной защиты в виде отлива.

Выбирают разновидность, исходя из особенностей строения и личных потребностей.

Варианты фундаментов по высоте цоколя в частном доме

Есть конструктивные различия у цоколей на низких фундаментах (ленточном, свайно-ленточном, плитном) и повышенных (свайном, столбчатом). В первом случае никаких воздушных прослоек между землей и перекрытием первого этажа не существует, внутреннее пространство полностью закрыто бетонной или кирпичной лентой – либо верхней частью фундамента ленточного, либо надстройкой по периметру плиты. Во втором случае между землей и перекрытием остается промежуток, высота которого определяется высотой надземной части столбов или свай.


цоколь у дома со свайным фундаментом

Выбор типа фундамента зависит от особенностей грунта, рельефа, массы постройки. Этот вопрос решается на этапе проектирования дома.

При низком фундаменте цокольная часть может быть монолитной или сборной – из блоков, кирпичей. Второй вариант предполагает меньшую защищенность основания от вредных факторов.


схема цоколя из кирпича на ленточном фундаменте

Уделяется повышенное внимание внешней отделке, не столько из эстетических, сколько из защитных соображений. В любом случае выполняется отмостка (как минимум для отведения от основания атмосферных вод), а при высоком залегании подземных вод – система дренажа. Максимальная высота такого цоколя ограничена главным образом экономическими соображениями.

Свайный фундамент может быть низким (ростверк лежит прямо на земле) или повышенным. Столбчатый, как правило, повышенный. Поскольку он считается самым неустойчивым, высота должна быть не меньше 20 сантиметров (для компенсации пучения грунта). Чтобы обеспечить достаточную теплоизоляцию внутреннего пространства дома, промежутки между столбами/сваями закладывают кирпичом, закрывают асбоцементными плитами или деревянными/фанерными щитами.


пример утепления цоколя и обвязки свайно-винтового фундамента


пример внутреннего утепления цоколя свайного фундамента


пример утепления цоколя снаружи свайного фундамента


пример отделки цоколя свайного фундамента

Максимальная высота такого цоколя ограничена конструктивно: слишком высокой надземная несущая часть быть не может.

[goo_r]

Как тип цоколя влияет на высоту

В зависимости от выбранной разновидности цоколя определяется его оптимальная высота. Так, для строительных конструкций с подвальным помещением обязательно сооружать выступающую цокольную часть. Ее высота должна быть максимальной, так как чем она больше, тем лучше тепло- и гидроизоляция подвала.

Для остальных типов зданий, где есть возможность, лучше всего делать западающую цокольную часть. Она более защищена от влияния осадков. К тому же ее можно делать минимальной, что существенно сокращает затраты. При западающем цоколе, чем он меньше, тем лучше защищен от негативного влияния.

На что влияет высота?

Из всего, что было сказано выше, можно сделать вывод, что от высоты цоколя будет зависеть защищенность внутренних помещений загородного дома и стройматериалов, используемых для его возведения. Одновременно с этим, определять высоту нужно с умом и расчетом, потому что с каждым сантиметром надземной части будет увеличиваться стоимость проведения строительных работ. Кроме того, особое внимание следует уделить и защите цокольной части здания от холода, уложив в пространство между стеной и отделочным материалам качественный теплоизоляционный слой.

Чем выше цоколь, тем лучше, если материал для строительства дома подвержен биологическому воздействию и воздействию влаги. Речь, конечно же, идет о древесине. При возведении деревянных домов лучше всего делать максимально надежный цоколь с эффективным гидроизоляционным и теплоизоляционным слоями.

Если вы испытываете трудности с расчетом высоты цоколя вашего загородного дома, то следует обратиться за помощью к специалистам. Конечно, помощь такого типа не бывает бесплатной, однако, лучше понести затраты на этом этапе строительства, чем в дальнейшем тратить деньги на ремонт дома.

Какой высоты делать цоколь

Слишком высокий цоколь способен стать надежной защитой, но и привести к излишним расходам. Именно поэтому следует просчитать, какая высота будет наиболее актуальной в каждом конкретном случае.

По СНиП этот параметр должен быть не менее 20 см. Но такой вариант возможен крайне редко, только для регионов с засушливым климатом и низким уровнем залегания грунтовых вод.

И даже при таких условиях не исключено капиллярное воздействие и быстрое разрушение материалов цоколя, следовательно, фундамента.

Стандартная высота

Стандартная высота цоколя от земли по нормам может колебаться от 20 до 70 см, если не предусмотрено подвальное помещение. При наличии такового потребуется увеличить высоту, возможно даже до 2 м, если планируется цокольный этаж.


Основные параметры

Самостоятельно определить этот параметр бывает довольно сложно, так как требуется учесть массу факторов. Самым простым вариантом будет узнать среднюю глубину снежного покрова за последние несколько лет и прибавить к этой цифре еще 10 см.

Оптимальная высота

Оптимальная высота цоколя дома может быть рассчитана правильно, только если учесть климатические нюансы, а также особенности грунта.

Для строений без подвала рекомендуется организовывать цокольную часть приблизительно 40 см.

Это позволит и гарантировать защиту, и обеспечить привлекательный внешний вид, и не растратиться на материалах.

Стандартная высота

В обычном загородном доме цоколь должен возвышаться над землей примерно на 30-40 см. Если здание построено из дерева, то высоту лучше взять побольше (около 60-80 см). Если в загородном доме предусмотрено наличие подземного этажа, то показатели высоты могут достигать и 1.5-2 метров.

При определении высоты цоколя требуется принимать во внимание погодные условия на местности: температура внутри помещения и на улице зимой, уровень снега, обилие осадков, вероятность подтопления, уровень грунтовых вод. Непрофессионалу достаточно сложно учитывать все эти факторы. Поэтому, если даже дом вы строите самостоятельно, за правильными расчетами лучше всего обратиться к специалистам. Единовременные незначительные затраты на этом этапе помогут избежать в дальнейшем серьезных денежных потерь на ремонт и переоборудование конструкции.

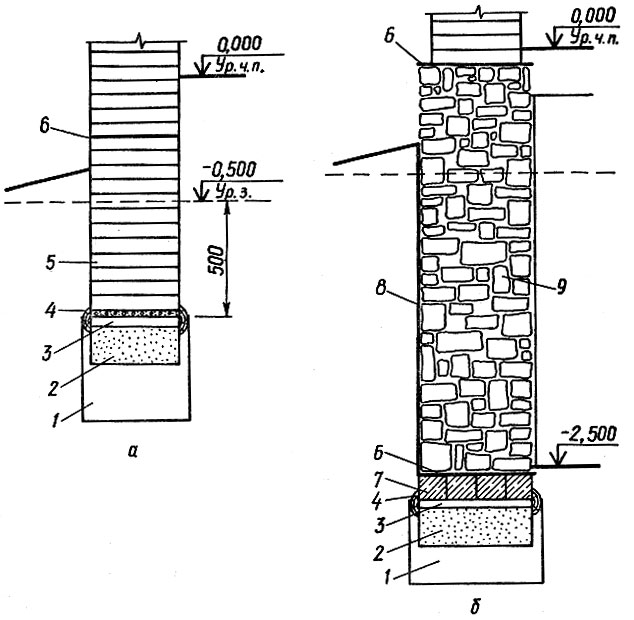

Типовые размеры и схема устройства ленточного монолитного основания.

Чтобы наглядно понять, в чем заключается смысл определенной высоты цоколя, необходимо рассмотреть несколько основных функций, выполняемых данной частью здания:

  • Цоколь предотвращает намокание внутренних конструкций дома.
  • С помощью цоколя обеспечивается защита отделочных материалов здания (например, пластиковых панелей) от загрязнений.
  • Происходит компенсация усадки грунта, наблюдаемой из-за воздействия веса конструкции дома.
  • Если для строительства дома использовался ленточный или столбчатый фундамент, то расстояние от грунта до пола повлияет на длительность эксплуатации перекрытия, которое зачастую делается деревянным. Помимо этого, от данного показателя будут зависеть теплоизоляционные характеристики подпола.
  • Цоколь помогает качественно вентилировать подпол.
  • Помимо всего прочего, цоколь – это архитектурное решение, оказывающее влияние на общее визуальное впечатление от здания.

Специалисты особое внимание рекомендуют уделять высоте цоколя в деревянных строениях, потому что при гниении нижних венцов становится очень сложно проводить какие-либо ремонтные работы. Именно поэтому застройщики стремятся к тому, чтобы снизить вероятность гниения древесины за счет увеличения высоты цоколя. А вот при самостоятельном строительстве хозяева зачастую наоборот, уменьшают высоту цокольной части, стремясь сделать экстерьер дома более эстетичным. Таким образом, они допускают серьезную ошибку.

Основным недостатком высокого цоколя можно назвать то, что с его увеличением будет расти стоимость проведения строительных работ.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

В последнее время обустройство подвального помещения пользуется большой популярностью, поскольку это практично и функционально. Если же планируется организация цокольного этажа, то за его счет можно даже увеличить полезное пространство, создав там спортивный зал, прачечную или другие полезные комнаты. В таких случаях, согласно нормам, минимальная высота цоколя должна составлять не меньше 2,5 м.


При наличии подвала

Насколько он будет выступать над землей, будет зависеть от назначения подвального помещения. Так, для сооружений, которые будут использоваться в хозяйственных целях, достаточно будет минимального показателя. Но если помещение предназначено для постоянного нахождения людей, то высоту надземной части нужно увеличить. Это позволит гарантировать более высокий уровень тепло- и гидроизоляции.

Определение цокольного этажа

Что такое цокольный этаж СНиП 31 01 2003 определяет довольно четко.

В нем говорится, что таковым этаж считается в том случае, если:

  • Перекрытие помещений такого этажа находится не выше чем на 200 см от проектной отметки земли;


На участках с уклоном в расчет принимается средняя проектная отметка грунта

  • Уровень пола находится не ниже, чем наполовину высоты всего цокольного этажа.


Цокольный этаж заглубляется в грунт не более чем на половину своей высоты
То есть, если отметка пола будет располагаться ниже, то помещения считаются уже подвальными. А если высота цокольных этажей над уровнем земли превышает двухметровую отметку, то это жилые этажи.

Обратите внимание. В случае признания цокольного этажа первым, его площадь включается в жилую площадь дома и облагается имущественным налогом.

какой высоты должен быть, минимальная и максимальная высота

Высота фундамента над уровнем земли – величина ненормируемая, она проектируется индивидуально, с учётом климатических условий местности. Имеют значение и некоторые другие нюансы: наличие или отсутствие цокольного этажа, рельеф участка и разновидность фундамента. Что нужно учитывать в первую очередь, мы и расскажем в этой статье.

Цоколем именуется часть фундамента, которая выступает на поверхность земли выше планировочной отметки. Существует ещё такое понятие, как цокольный этаж – у него стены заглублены меньше чем на половину высоты, а остальная часть возвышается над землёй.

  • В этой части приходится устанавливать окна, и именно она диктует высоту фундамента над землёй. Расчёт весьма прост: если высота цокольного этажа составляет, к примеру, 2,6 м, а в грунт заложено 1,5 м – значит, над землёй будет возвышаться 1,1 м.
  • Если помещений ниже 1-го этажа не предусмотрено, определять, какой высоты должен быть фундамент от земли, следует исходя из климатических условий. Чем выше толщина снежного покрова, тем больше в нём запас воды, а она не должна попадать в точку примыкания стены с цоколем.
  • В стыке хоть и есть гидроизоляция, но она защищает стены только от капиллярного поднятия влаги. Из сугроба большей высоты влага будет проникать сбоку, поэтому цоколь и надо поднять хотя бы на 10 см выше предполагаемой высоты сугроба. Допустим, в вашем регионе высота зимнего снежного покрова составляет 200 мм – в таком случае высоту цоколя можно сделать 300 мм.

Высота цоколя 60 см – идеальный вариант для большинства регионов

Вместе с уровнем обреза цоколя приподнимается и отметка порога ведущей в дом входной двери, поэтому расчёт должен быть ещё и таким, чтобы удобно было сделать лестницу крыльца. Комфортная для человека высота ступени составляет 15-17 см, поэтому высота фундамента над землей должна быть кратна этому числу. Минимальное количество ступеней в лестнице 3, поэтому идеальной высотой цоколя будет 45 см.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если дом располагается на участке с существенными перепадами, определять какой высоты должен быть фундамент для дома, следует исходя из разницы отметок. С той стороны, где нулевая отметка выше, цоколь получится более низким – и наоборот.

Высота цоколя в доме может быть разной

Конструктив фундамента тоже имеет значение. Рассмотрим, какой может быть минимальная высота фундамента над землей с точки зрения его конструктива.

Применительно к ленточному фундаменту, цоколь является его продолжением. Формируется он по-разному, что может повлиять и на высоту надземной части:

  1. Если фундамент устраивается в траншее с откосами, ширина которой превышает ширину ленты, опалубка устанавливается от подошвы сразу на всю высоту монолита. Таким способом можно вывести ленту на любую минимальную высоту на пример, всего на 15-20 см. Для южных регионов это нормальная высота фундамента – во всяком случае, когда дом стоит не на склоне, а на ровной местности.
  2. На плотных грунтах ленточные фундаменты могут заливаться без опалубки, прямо в нарезанные грунте траншеи-щели, стенки которых и служат опалубкой. В этом случае, формировать по деревянной опалубке приходится только цокольную часть ленты. Чтобы не тратить время на ожидание набора бетоном прочности, многие возводят цоколь из кирпича, и тогда его высота должна быть кратна высоте ряда кладки. Высота кирпича составляет 6,5 см + высота шва 1,2 см = 7,7 см. Стандартная высота кирпичного цоколя, обеспечивающая надёжную перевязку – 7 рядов. 7*7,7 = 54 см.
  3. Существуют ещё так называемые, плавающие ленты: с мелким заложением или поверхностные. Такой фундамент представляет собой балочное железобетонное кольцо, разделённое вдоль и поперёк по принципу решётки. Заглублённой части у него нет, а есть только цокольная. Во избежание действия опрокидывающих нагрузок, высота таких лент не должна превышать ширину больше чем в 1,5 раза — то есть, если ширина 40 см, то высота максимум 60 см.

Плитный фундамент тоже чаще всего плавающий. Глубже, чем на 1/3 высоты плиты, его закладывают только в тех случаях, когда строится цокольный этаж. Но тогда именно он и диктует необходимую высоту наземной части здания. Если же плита формируется для бесподвального дома, она может располагаться даже выше планировочной отметки грунта, и никакой цоколь может не возводиться вообще.

Фундамент без цоколя для бани

При наземном расположении фундамента стены строения получаются приподнятыми над уровнем земли на величину толщины плиты, а это минимум 20-30 см. В тех регионах, где из-за высоких снегов или вероятности подтопления в период весеннего половодья этого мало, плиту формируют с цоколем (ростверком). Как и в случае с лентой, цоколь здесь может быть кирпичным или монолитным. Однако второй вариант надёжнее: арматура монолитного цоколя связана с арматурой самой плиты, что обеспечивает для стен отменную пространственную жёсткость.

Плитный фундамент с монолитным цоколем

Принцип определения высоты цокольной части такой же, как и для любой, незаглубляемой в грунт конструкции – высота не должна превышать ширину больше чем на 25% (например: 400 мм ширина*600 мм высота). Как вариант, сечение делают квадратным, ориентируясь на толщину стены, в среднем оно составляет 400*400 мм. Если цоколь нужно поднять выше, его можно нарастить за счёт кирпичной кладки.

Эти два вида фундаментов можно объединить в одну категорию, так как наземная часть у них формируется одинаково. Под каменные стены требуется надёжная опора, для чего между головами столбов или свай заливается ростверк. Именно он и выполняет функции цоколя. От плит с направленными вверх рёбрами свайный ростверк отличается только тем, что на плите балка всей нижней плоскостью опирается на фундамент, а на сваях имеет только точечные опоры. Расчёт сечения ростверка так же ориентирован на толщину стен, но сечение у него чаще прямоугольное и высота немного больше толщины.

Точный размер сечения определяется расчётом, в соответствии с воздействующими нагрузками, но в малоэтажных домах он редко составляет больше чем 400*600 мм. Если дом нужно поднимать выше, делается это не за счёт высоты ростверка, а за счёт свай, головы которых могут отстоять от земли и на 2 м. В данном случае, высота фундамента над уровнем земли будет складываться из двух величин: выступа оголовков свай и высоты ростверка. Бывает, что ростверк и не поднимается высоко, а опирается на грунт или даже в него заглубляется. Так что, для каждого объекта высота цоколя определяется индивидуально.

Заборы монтируются на столбчатых фундаментах, где размер столба в сечении зависит от сечения наземных несущих элементов. Наибольший вес и геометрические параметры имеют кирпичные или блочные столбы. Для устойчивости между ними заливают ещё и горизонтальную балку, ведь забору приходится выдерживать немалые ветровые нагрузки.

Эта балка — она же лента или ригель, и обеспечивает высоту цоколя, так как чаще всего лежит на поверхности, опираясь на уплотнённую песчаную подушку. Её сечение тоже составляет в среднем 400*400 см, потому что приходится ориентироваться на размер столба (если он из кирпича, то в поперечном разрезе его размер 380*380 мм).

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Иногда ригель заглубляют в грунт наполовину высоты — в таком случае над землёй остаётся всего 200 мм.

Беседка является вариантом малых архитектурных форм, и далеко не всегда ставится на фундаменте. Например, если она собирается из элементов заводской готовности и имеет щитовой пол, устраиваемый по лагам, для неё может быть достаточно хорошо выровненной площадки со щебневым или плиточным покрытием.

Но беседка беседке рознь, и материалы для их строительства могут использоваться самые разные. У такого строения может быть одна или две глухих стены, они могут вовсе отсутствовать или заменяться декоративными ограждениями. Нужен ли фундамент, и если да, то какой – всё это решается исходя из материала строительства, рельефа, на котором беседка ставится и степени её капитальности.

Высота надземной части фундамента, как и у дома, зависит от толщины снежного покрова зимой, количества выпадающих осадков летом. Если беседку планируется поставить на возвышенности, поднимать уровень её пола и вовсе ни к чему. В остальном, выбор осуществляется в зависимости от конфигурации фундамента. Например, если это плита, цоколя у беседки не будет вовсе.

Однако беседки гораздо чаще стоят на столбчатых опорах. Обычно столбы структурируют из высокоплотных бетонных блоков размером 400*200*200 мм. Их укладывают в два ряда по высоте, что позволяет сделать для прочности перевязку швов. Нижний ряд обычно заглубляется до половины, поэтому между грунтом и балками нижней обвязки остаётся 300 мм.

Фундамент для каркасной беседки

Не только жилой дом, но и любая постройка – будь то теплица, баня или беседка, в капитальном варианте возводятся на фундаменте. На то, чтобы поднять пол повыше, в каждом случае могут быть свои резоны, но в первую очередь, ориентироваться нужно на условия строительства. Зачем увеличивать себестоимость строения, наращивая высоту фундамента, если в том нет необходимости?

Высота цоколя многоэтажного дома

4. Как сохранить кирпичный цоколь, если строительство дома временно остановлено?

Если вы строите дом не за один строительный период и из-за отсутствия средств или наступления холодов вынуждены приостановить строительство на этапе готовности кирпичного цоколя, необходимо позаботиться о его сохранности.

Отмостка вокруг дома. Ее необходимость и основные типы

Отмостка — это горизонтальная защитная полоса, шириной 1–2 метра, прочная и водоупорная, часто утепленная, которая проходит по периметру всего здания. В обязательном порядке отмостка должна плотно примыкать к наружным вертикальным стенкам фундамента или цоколя и не пропускать воду в зоне контакта. Следует помнить, что эта роль отмостки является главной, а не ее эстетическая ценность.

Чаша для бассейна из бетона

Заливаем чаши для бассейнов. Проект, подготовка поверхности, гидроизоляция, заливка бетоном с учётом планировки, устанавливаемого оборудования и удобства дальнейшего обслуживания бассейна.

Строительство из арболита

Строительство из арболита

Строительство из арболита. Арболит сравнительно новый строительный материал в нашей стране. За рубежом аналогичные материалы под названием велокс и дюризол применяются давно в качестве теплоизоляционного и конструктивно-теплоизоляционного материалов.

Устройство монолитного фундамента

Одним из самых популярных видов фундамента в настоящее время является плитный. Фундаменты такого типа возводятся для зданий различной этажности, в том числе многоэтажных и высотных. Этот вид основания является и самым надежным. Плитный фундамент – это монолитная железобетонная конструкция, выполненная под всей площадью строящегося здания.

Строительство домов из оцилиндрованного бревна

В строительстве деревянных домов недавно появился новый материал – оцилиндрованное бревно. Дома, возведенные с использованием этого материала, получаются красивыми и аккуратными. Как отмечают специалисты, работать с оцилиндрованным бревном гораздо легче, чем с обычным материалом.

Высота, гидроизоляция, утепление цоколя

Цоколем называют часть фундамента, которая находится выше уровня земли. Цоколь связывает между собой фундаментную стену, стену дома и перекрытие первого этажа.

Конструктивно цоколь может отличаться от фундаментной стены, так как на него не действует давление грунта, влага земли и др. Важно правильно определить высоту цоколя, которой решается вопрос влагозащиты стен. Также утепление и гидроизоляция цоколя играют ключевую роль как в сохранении тепла в доме, так и в обеспечении долговечности всего дома.

Гидроизоляция цоколя и стен

Цоколь играет очень важную роль в защите стены дома от увлажнения. Влага может проникать в стену не только из земли капиллярным способом, но и непосредственно воздействовать на стену в виде брызг, или снежного заноса.

Чтобы стена не переувлажнялась брызгами во время дождя, она должна отстоять от земли минимум на 20 см.

Следует учитывать, что угроза намокания нижней части стены от брызг или снега весьма существенная. Намокание стены приводит к ее быстрому разрушению. Достаточная высота цоколя для предотвращения непосредственного воздействия воды на стену дома, играет ключевую роль в обеспечении долговечности надежности всего строения.

Между цоколем и стеной дома устраивается горизонтальная гидроизоляция из специальных рулонных материалов. Этот слой предотвращает поступление влаги в стену непосредственно из цоколя (из фундамента). Как сделать гидроизоляцию фундамента

Изоляция самого цоколя от брызг и снега достигается применением на его поверхности слоя утеплителя, покрытого специальным водоустойчивым штукатурным слоем . Если утепление не предусматривается, то цоколь рекомендуется покрывать клинкерной плиткой, гидрофобной грунтовкой.

Цоколь рекомендуется делать западающим. Стена должна выступать над цоколем не менее чем на 50 мм.

Тогда стекающая вода не будет попадать на слой горизонтальной гидроизоляции и по нему не сможет уходить обратно в стену, а вода будет падать непосредственно на отмостку и далее поступать в ливневую канализацию. Об обязательном обустройстве дренажной системы возле фундамента и ливневой канализации читайте здесь

Схема цоколя для частного дома с высоким подполом (подвальным помещением)

Необходимая высота цоколя

Необходимо принять оптимальную высоту цоколя для конкретного дома. В приоритете – обеспечение защиты стен от воды. Учитывается конструкция стен, виды утепления, климатическая зона.

Кроме того, высокий цоколь придает дому солидности. Здание с высоким цоколем смотрится лучше.

В тоже время увеличения размеров цоколя – это увеличение затрат на строительство дома. Целесообразней принять компромиссное решение, обеспечивающее минимально-необходимый уровень защиты стен от влаги.

Ниже приведены рекомендации по высоте цоколя относительно уровня земли для различных стен.

Однослойная стена
Минимальная высота цоколя – 20 см, рекомендуемая высота – от 50 см. Если цоколь ниже 50 см, то нижняя часть стены (на высоту до 0,5 м от земли) защищается дополнительно вертикальным гидроизоляционным слоем. Нужно использовать водоупорные штукатурки, обкладку плиткой или специальную водоупорную грунтовку. При этом, если стены сделаны из пористых материалов (газобетоны, поризованная керамика), то между рядами кладки стен нужно сделать еще один слой горизонтальной гидроизоляции, на высоте около 0,5 метра от земли.

Двухслойная стена с наружным утеплительным слоем

Если в качестве второго слоя применяется пенопласт или другой полимер, то минимальная высота цоколя – 20 см. Если применяется минеральная вата, то цоколь рекомендуется делать не менее 30 см. В любом случае если цоколь ниже 50 см, то дополнительные меры по гидроизоляции те же что и для однослойной стены.

Трехслойная
Для трехслойной стены высота цоколя должна быть не менее 20 см. Но особенность стены в том, что в ней существует опасность конденсации воды из паров на внутреннем слое утеплителя. Это существенно как для стены с вентиляционным зазором, так и без него. Подробнее о строительстве стен в три слоя с внутренним утеплением

Конденсат стекает вниз и может скапливаться внизу стены между слоями. Поэтому в самом нижнем ряду кладки наружного слоя, делаются дренажные отверстия.

Для этого в кирпичной кладке не заполняются часть вертикальных швов первого ряда. Кроме того, чтобы защитить внутренний несущий слой от скоплений воды рекомендуется сделать его вертикальную гидроизоляцию высотой до 20 см от цоколя.

Утепление цокольной части дома

Необходимо недопустить утечку тепла через цоколь. В этом месте может быть существенный мостик холода. Тепло передается от стен и от перекрытия первого этажа непосредственно цоколю.


Обычно цоколь утепляют пенополистиролом экструдированным толщиной 10 см на глубину до 20 см ниже уровня земли. А ниже — этим утеплителем толщиной 5 см.
Общая высота утепления цоколя – не менее 1 метра ниже уровня пола.

С внутренней стороны фундамента цоколь и фундамент утепляют пенополистиролом эктрудированым толщиной 5 см.

Если полы достаточно высоко – на уровне 2 – 3 ряда кладки стен, то цоколь можно не утеплять.

Подъем уровня пола, при достаточной теплоизоляции стен – альтернативный способ борьбы с утечками тепла через цоколь. Это особенно актуально при применении свайных и столбчатых фундаментов, утепление которых связано со значительными трудностями.

Ленточный же фундаменты и цоколи на них утеплить не сложно путем прямой обклейки плитами экструдированного пенополистирола. При этом швы между плитами заполняются герметиком. Не допускается на цоколе применять страховочное крепление утеплителя — зонтичные дюбеля, и тем самым нарушать сплошность слоя утепления-гидроизоляции.

Горизонтальная теплоизоляция грунта является основным мероприятием по предотвращению морозного пучения грунтов. Но она также помогает утеплить и сам фундамент и тем самым уменьшить потери тепла из дома.

На непучинистых грунтах горизонтальное утепление делать не обязательно. На пучинистых грунтах для ленточного фундамента утепление грунта является обязательным. Подробнее как утеплить грунт возле фундамента

Высота цоколя Определение | Law Insider

Относится к

Высота цоколя

магистраль означает магистраль A66;

Молодежный центр означает любое государственное или частное учреждение, которое в основном используется для проведения развлекательных или социальных мероприятий для несовершеннолетних, включая, помимо прочего, частные молодежные членские организации или клубы, клубы социальных услуг для подростков, игровые залы или аналогичные объекты парка развлечений.

Река означает внутренний водоем, протекающий большей частью по поверхности земли, но часть своего русла может течь под землей.

Пешеходный переход означает часть проезжей части на перекрестке, включенную в соединения боковых линий тротуаров на противоположных сторонах дороги, измеряемую от бордюров или, при отсутствии бордюров, от краев проезжей части ; или любой участок проезжей части на перекрестке или в другом месте, четко обозначенном для пешеходного перехода линиями или другой разметкой на поверхности.

Shoreland означает землю, как определено в Миннесоте.Стат. § 103F.205, подраздел. 4, расположенный в пределах 1000 футов от отметки нормального прилива озера, пруда или протоки и 300 футов от реки или ручья или обращенной к суше стороны поймы, очерченной постановлением о такой реке или ручье, в зависимости от того, что больше.

Жирная древесина означает куски древесины для растопки с высоким естественным содержанием сока или смолы, которые усиливают воспламенение растопки. «Жирная древесина» не включает какие-либо растопки с добавлением веществ для повышения воспламеняемости, такие как покрытые воском или пропитанные воском изделия из древесины.

Приемная семья для взрослых означает проживание и питание, присмотр и специальные услуги для взрослых с физическими или психическими заболеваниями. Один и тот же воспитатель может предоставить приемную семью для взрослых в количестве до трех человек.

LHSIA означает Закон об интеграции местных систем здравоохранения от 2006 г. и правила, принятые в соответствии с ним, поскольку в него и в них могут время от времени вноситься поправки;

Сквозная автомагистраль означает любую автомагистраль или ее часть, на въезде на которую по закону требуется остановка транспортных средств с пересекающихся автомагистралей перед въездом на нее или пересечением ее, а также при установке знаков остановки, как это предусмотрено в настоящей главе.

Пересечение означает любое инженерное сооружение, установленное поперек проезжей части либо перпендикулярно продольной оси проезжей части, либо под углом не менее 60 градусов к осевой линии проезжей части.

AT&T OKLAHOMA означает принадлежащий AT&T ILEC, ведущий бизнес в Оклахоме.

Прошел означает, что Участнику с подтвержденным бронированием по какой-либо причине отказано в номере.

Средство для чистки ковров и обивки означает чистящее средство, предназначенное для удаления грязи и пятен с ковров, ковровых покрытий и салона автомобилей или с домашней мебели или предметов, обитых или покрытых такими тканями, как шерсть, хлопок, нейлон , или другие синтетические ткани.К чистящим средствам для ковров и обивки относятся, помимо прочего, продукты, заявленные как средства для защиты тканей. К чистящим средствам для ковров и обивки не относятся чистящие средства общего назначения, пятновыводители, чистящие средства для винила или кожи, жидкости для сухой чистки или продукты, предназначенные исключительно для использования на промышленных предприятиях, занимающихся производством мебели или ковров.

Слесарь-сантехник означает рабочего, занятого или обычно используемого в выполнении любых общих водопроводных, судовых водопроводных, газовых, трубных, свинцовых, санитарных, отопительных и бытовых работ, промышленных, коммерческих, медицинских, научных и химических работ. Не ограничивая общего характера вышеизложенного, такая работа должна включать следующее:

Портландцемент означает любой тип цемента, кроме битумного цемента.

Теплица означает конструкцию, стенки которой в основном изготовлены из прозрачного материала, такого как стекло, плексиглас или пластик, для выращивания растений или ускорения роста растений в контролируемых условиях окружающей среды;

Родник означает горячий, пресный, геотермальный или минеральный бассейн, спа или ванну, питаемую подземными водами из водоносного горизонта;

Центр означает центр образовательных достижений и информации, созданный в разделе 94а.

Зеленый означает продукты, материалы, методы и процессы, сертифицированные «Зеленым органом», которые сохраняют природные ресурсы, снижают потребление энергии или воды, предотвращают выбросы токсичных или других загрязняющих веществ или иным образом минимизируют воздействие на окружающую среду.

Зола означает летучую золу или остаточный зольный остаток, образующийся в результате сжигания или сжигания твердых отходов или сжигания любого топлива.

FT означает фут или футы (расстояние). «ft2» означает квадратный фут или квадратные футы.«гал» означает галлон(ы).

MFIPPA означает Муниципальный закон о свободе информации и защите частной жизни.

Озеро означает совокупность стоячих внутренних поверхностных вод.

Капюшон означает покрытие для входа в дыхательные пути, которое полностью закрывает голову и шею, а также может частично закрывать плечи и туловище.

Скоростная автомагистраль означает разделенную магистраль для сквозного движения с полным или частичным контролем доступа с превышением пятидесяти процентов всех перекрестков, разделенных по уклону.

Серая вода означает сточные воды из ванн, душевых, корыт для стирки и стиральных машин, но не включает воду из кухонь, посудомоечных машин и туалетов.

Идеальная высота плинтуса для вашего дома!

Махадев Десаи является основателем и генеральным директором gharpedia.com и SDCPL, ведущей консалтинговой фирмы по дизайну, имеющей сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia.Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

В архитектуре цоколь представляет собой основание или платформу, на которую опирается колонна или конструкция, и обычно он сооружается непосредственно над уровнем земли и сразу после фундамента. Он поднимает пол над уровнем земли и тем самым предотвращает попадание поверхностных вод в здание.

Существуют различные факторы, определяющие оптимальную высоту цоколя дома. Высота цоколя предусмотрена в основном для защиты надстройки от сырости, которая может просачиваться из-за прямого контакта с уровнем земли. Верх цоколя имеет влагонепроницаемый слой, который является дополнительной защитой от сырости.

Высота цоколя также препятствует прямому попаданию ливневых или переливных стоков в здание в случае сильного дождя.Если уровень земли ниже уровня прилегающей дороги и если под дорогой общего пользования, примыкающей к вашему участку, нет общественных ливневых стоков, вы не сможете отводить ливневые стоки во время дождя с вашего участка. Вода будет собираться на участке, и земля будет оставаться под водой, пока вода не высохнет. Следовательно, при любых обстоятельствах участок должен быть минимум на 6 дюймов или 150 мм выше уровня дороги. Также желательно, чтобы земля была наклонной вниз к дороге, чтобы вода быстро стекала.Таким образом, уровень цоколя также должен быть обеспечен соответствующим образом, то есть минимум на 1 фут-6 дюймов или 450 мм выше конечного уровня земли. Лучше, если она будет на высоте от 600 до 900 мм над уровнем готового грунта.

Читайте также: Что такое несущая конструкционная система?

Иногда на дорогах с интенсивным движением муниципальные власти заменяют дорожное покрытие каждые 3–5 лет. В таких случаях с течением времени уровень дороги будет значительно повышаться и даже на 300 мм, т.е. на 1 фут. Поэтому рекомендуется иметь уровень участка как минимум на 1 фут или 300 мм выше, чтобы, когда идет вверх, вы не столкнетесь с проблемой.Таким образом, цоколь будет высотой заполнения + минимум 450 или от 600 до 900 мм.

Высота цоколя включает в себя стену цоколя и балку цоколя в зависимости от высоты цоколя, заполненного уплотненным грунтом. Цокольная балка строится, которая распирает уровень цоколя. т. е. на подконструкцию воспринимать нагрузку стен и передавать ее на фундаменты и далее на твердые слои.

Функции цоколя     :
  • Цокольная балка может передавать нагрузку от надстройки к фундаменту.
  • Может обеспечить влагозащитный слой в доме для предотвращения сырости.
  • Он может поддерживать обратную засыпку земли в качестве подпорной стены.
  • Установка цоколя в доме также может улучшить эстетический вид здания.

Читайте также:

Что такое рама с конструкционной системой стен жесткости?
Могу ли я построить свой дом, не выходя за пределы поля?

Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL, ведущая консалтинговая фирма по дизайну, имеющая сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

Продемонстрируйте свои лучшие разработки

Навигация по сообщению

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Разница между уровнем плинтуса, уровнем подоконника и уровнем перемычки.

Типы уровней в здании ниже

  • Уровень земли / Уровень пола
  • Естественный уровень земли
  • Уровень отделки пола
  • Существующий уровень земли
  • Плинтус
  • Уровень порога
  • Уровень перемычки

Что такое уровень пола?

GL полное название Ground Level.Ф.Л. Полное название — этаж . Термин « Первый этаж » или « Первый этаж » используется для обозначения этого уровня здания, который находится на уровне улицы/земли.

Термин « этаж » имеет тенденцию относиться ко всем уровням здания выше уровня Ground Level / Floor Level . Это также может относиться к этому уровню земли, на котором не было застроено.

Этот уровень земли перед выполнением каких-либо раскопок или засыпки называется «естественным уровнем земли», тогда как «завершенный уровень земли» — это когда он был «завершен» брусчаткой, асфальтом, ландшафтной травой и скоро.

Также читайте: Что такое удельный вес цемента | Почему мы рассчитываем удельный вес цемента | Испытание на удельный вес цемента

Что такое естественный уровень земли?

Н.Г.Л. Полное название : Natural Ground Level .

Естественный уровень земли называется уровнем земли.

Высота естественного уровня земли (NGL) обычно измеряется по среднему уровню моря.

Естественный уровень земли — это то, что нам предоставила «мать-земля», и существующий уровень земли может быть либо вырезан, либо засыпан, и, следовательно, его высота будет отличаться от исходного естественного уровня земли.

Что такое уровень отделки пола?

Ф.Ф.Л. Полное название Уровень отделки пола. Уровень земли внутри здания известен Уровень отделки пола . Этот уровень находится на высоте не менее 150–450 мм от естественного уровня земли (N.G.L).

Причиной увеличения высоты здания является ограничение проникновения воды во время штормов и дождей. Высота может доходить до нескольких метров, если здание расположено на склонах и в районах с сильными дождями.Естественное допущение F.F.L около 100,00 м RL

Также читайте: Соотношение бетонной смеси | Что такое соотношение бетонной смеси | Тип бетонной смеси Соотношение

Что такое существующий уровень земли?

Э.Г.Л. Полное название Существующий уровень земли. После отсыпки землей выше естественного уровня земли, что выше ровной поверхности, эта площадь поверхности называется существующим уровнем земли. Э.Г.Л. обычно после заполнения уплотнения почвы.

Что такое цокольный уровень?

Цоколь — часть надстройки между верхом анкерной балки на уровне готового грунта (верхний уровень грунта, окружающего конструкцию, которая была подготовлена ​​и выровнена перед строительством) и уровнем пола здания (уровень первого этажа внутри здания).

Высота цоколя предусмотрена в основном для защиты надстройки от сырости, которая может просачиваться из-за прямого контакта с землей. Верхний уровень цоколя имеет влагозащитный слой, который является дополнительной защитой от сырости.

Это часть конструкции между поверхностью окружающего грунта и поверхностью пола, непосредственно над землей.

По Уставу плинтус должен быть не менее 45см. Основные требования к цокольному участку

  • Для передачи этой нагрузки надстройки на фундамент
  • В качестве подпорной стены, удерживающей наполнительную часть под фальшполом или зданием
  • Для защиты здания от сырости или проникновения в него влаги
  • Улучшает архитектурный облик здания

Также читайте: Что такое сливовый бетон | Приложение | Микс-дизайн | Методология

Что такое уровень подоконника?

Уровень между основанием окна здания и полом уровень над землей уровень известен как уровень подоконника . Бетонная подушка или растворная подушка размещается на уровне оконного основания . Гранит также используется в основании уровня  окна. Уровень подоконника  высота варьируется от комнаты к комнате и зависит от типа комнаты.

Окно заканчивается вверху на уровне перемычки. Подоконник может быть равен или больше ширины кирпичной кладки под ним.

Этот уровень между нижней частью окна и частью пола над уровнем земли (вверху) называется уровнем подоконника . В основании окна укладывается растворная или бетонная подушка.

Высота уровня подоконника зависит от типа комнаты для спальни и высоты ванной комнаты.

Что такое уровень перемычки?

Уровень перемычки — это высота или вертикальный размер от нижнего края до верхнего горизонтального компонента окна или двери, перемычка предусмотрена над дверями и окнами для передачи восходящей нагрузки от стены на окружающую стену.

Уровень между верхней частью окна и верхней плитой называется уровнем перемычки. Перемычка обычно состоит из железобетона или цементного раствора.

Фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемом, и достаточно прочна, чтобы выдержать вес стены над проемами, поэтому необходимо ввести отдельный конструктивный элемент. Это известно как перемычка. Этот уровень области перемычки также известен как уровень перемычки.

Также читайте: Забивка фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.

Серийный номер Уровень плинтуса Уровень подоконника Уровень перемычки
1 Цоколь — часть надстройки между верхом анкерной балки на уровне готового пола Подоконник — часть окна. Подоконник предусмотрен между нижней частью оконной рамы и стеной ниже Перемычка фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемом, поэтому необходимо ввести отдельный конструктивный элемент. это известно как перемычка и похоже на балку
2 Уровень отделки под полом. На этом уровне построена балка, которую называют Tie beam. Этот уровень между нижней частью окна и частью пола над уровнем земли (вверху) называется уровнем подоконника. В основании окна укладывается растворная или бетонная подушка. Уровень между верхней частью окна и верхней плитой называется уровнем перемычки.
3 Цоколь обычно состоит из железобетона или цементного раствора. Подоконник обычно состоит из железобетона или цементного раствора. Перемычка обычно состоит из армированного бетона или цементного раствора.
4 Цоколь выступает в качестве барьера от дождевых и ливневых вод, поддерживая статическую нагрузку каменной кладки над ним.
Подоконник крепится к основанию окна.
Предусмотрена перемычка, выдерживающая нагрузку каменной кладки над проемом.
5 Высота цоколя берется от 300 до 450 мм над уровнем земли. Уровень балки подоконника от уровня отделки пола за 1100 мм и 600-650 мм для гостиной принят. Высота подоконника в большинстве случаев составляет 2130 мм (7 футов) в жилых помещениях и 2316 мм (7 футов 6 дюймов) в коммерческих.

Часто задаваемые вопросы

Уровень плинтуса Значение

A- Уровень  , где заканчивается основание и начинается надстройка, известен как  цокольный уровень .Цоколь является частью надстройки, расположенной между уровнем основания и уровнем чистового пола . Цоколь помогает передавать нагрузку от надстройки на фундамент.

Уровень плинтуса

Цоколь Уровень  означает  уровень  первого этажа здания по отношению к прилегающему цокольному этажу. Цоколь Уровень  означает уровень  на первом этаже здания. Цоколь Уровень  означает  уровень первого этажа здания над окружающей землей.

Высота перемычки

Высота между уровнем пола и уровнем перемычки называется высотой перемычки . Согласно строительным нормам, предпочтительная высота перемычки , принятая для жилого дома, составляет 7 футов (2,1 м), а для коммерческих зданий — 7 футов 6 дюймов (2,3 м).

Уровень порога Значение

Уровень между основанием окна и надземной частью уровень (вверх) называется Уровень подоконника .В основание окна укладывается растворная или бетонная подушка.

Высота уровня плинтуса

Часть надстройки между естественным уровнем земли и уровнем готового пола. цоколь предусмотрен для ограничения просачивания ливневых и дождевых вод в здание. Высота цоколя находится между 300 мм 450 мм  от уровня земли.

Высота подоконника

Уровень подоконника  – Уровень или расстояние от пола до низа оконной рамы  называется уровнем подоконника . Обычно его выдерживают на высоте около 900 мм или 3 фута. Уровень от верха уровня пола до верха дверной рамы, на которой установлена ​​перемычка, называется уровнем перемычки.

Что такое уровень земли?

Термин « цокольный этаж » или « цокольный этаж » используется для обозначения уровня здания, расположенного по адресу этаж / улица этаж . Термин «этаж» обычно относится ко всем уровням  здания выше уровня земли .Это также может относиться к уровню земли , на котором не было застроено.

Перемычка и подоконник

Перемычка или перемычка — это структурный горизонтальный блок, перекрывающий пространство или проем между двумя вертикальными опорами. В случае окон нижний пролет вместо этого называется подоконником , но, в отличие от перемычки , не несет нагрузки, обеспечивающей целостность стены.

Что такое

Уровень плинтуса ?

Уровень , на котором заканчивается подконструкция и начинается надстройка, называется Уровень цоколя . Это часть надстройки между естественным грунтом уровнем и чистовым полом уровнем . цоколь предназначен для ограничения просачивания ливневых и дождевых вод в здание.

Высота уровня порога

Уровень подоконника  – это высота   или расстояние между низом оконной рамы и уровнем пола  . Как правило, оно составляет около 900 мм (3 фута)  высота  над уровнем пола  . В то время как высота перемычки равна высоте или расстоянию между верхней частью дверной рамы и уровнем пола , обычно оно составляет около 2.1 м (7 футов) высота  над уровнем пола .

Что такое

уровень подоконника ?

Это высота до основания окна, измеренная от пола здания уровня до основания окна вверх. Или. Уровень между основанием окна здания и полом уровень над землей уровень известен как уровень подоконника . Бетонная подушка или растворная подушка размещается на уровне оконного основания .

Отделка пола Уровень

Уровень чистового пола  (FFL) относится к самой верхней поверхности  пола  после завершения строительства, но до нанесения каких-либо отделочных материалов  . Уровень пола и другие вертикальные размеры обычно выражаются в метрах с точностью до трех знаков после запятой, например, 16 550 FFL.

Уровень перемычки дома

Уровень перемычки     – это высота или вертикальный размер от нижнего края до верхнего горизонтального компонента окна или двери, перемычка  устанавливается над дверями и окнами для передачи восходящей нагрузки от стены на окружающую стену.

Цоколь в здании

Плинтус уровень образует фундамент дома.Это прямоугольная каменная глыба, на которой стоит колонна и столб здания . Это стена между уровнем земли и уровнем первого этажа. Основной функцией цоколя в конструкции является равномерное распределение нагрузки колонн по фундаменту.

Цоколь здания

Плинтус уровень образует фундамент дома . Это прямоугольная каменная глыба, на которой стоит колонна и столб здания .Это стена между уровнем земли и уровнем первого этажа. Основной функцией цоколя в строительстве является равномерное распределение нагрузки колонн по фундаменту.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Различные типы уровней, используемые в строительстве Строительство

В чертежах AutoCAD используются различные типы уровней, и они используются для облегчения понимания.Различают следующие типы уровней, используемых в строительстве.

  1. Уровень натуральной земли ( NGL )
  2. Уровень земли ( GL )
  3. Существующий уровень земли ( EGL )
  4. Уровень плинтуса
  5. Уровень высокого уровня
  6. Уровень динамика
  7. Уровень отделки полов ( FFL )
  8. Уровень несущего пола ( SFL )
  9. Уровень несущего перекрытия ( SSL )

Что такое естественный уровень земли (NGL)?

NGL — это аббревиатура естественного уровня земли. Это естественный уровень земли перед любой засыпкой или земляными работами. Как правило, его высота измеряется от среднего уровня моря.

Что такое уровень земли?

GL и FL — это аббревиатуры, используемые для обозначения уровня земли и уровня пола соответственно.

Термин «уровень земли» относится к уровню здания на уровне земли или ближайшему к уровню земли вокруг него. Или

Уровень, расположенный выше внешней дороги и ниже уровня чистового пола, называется уровнем земли.

Термин «этаж» относится ко всем этажам здания, расположенным над уровнем земли.

Термин «уровень земли FGL Finish» относится к земле, которая была отделана плиткой, травой, брусчаткой, ландшафтным дизайном или другими средствами.

Что такое существующий уровень земли?

EGL обозначает существующий уровень земли; это существующий уровень земли, будь то на этапе резки или заполнения, известный как существующий уровень земли.

Что такое цокольный уровень?

Уровень A, где заканчивается основание и начинается надстройка, называется цокольным уровнем.Цоколь – это часть надстройки, расположенная между уровнем земли и уровнем чистового пола.

Цоколь помогает передавать нагрузку от надстройки на фундамент. Он также обеспечивает защиту здания от проникновения влаги и хороший архитектурный вид.

Основное назначение цоколя – предотвратить попадание дождевой и ливневой воды в здание. Влагозащитный слой также предлагается в верхней части цоколя, что помогает остановить проникновение влаги через стены.

Высота цоколя должна быть от 150 мм до 450 мм от уровня земли. Минимально необходимая высота плинтуса должна быть 150 мм от дороги.

Значение плинтуса Балка

  • Он несет постоянную нагрузку кирпичной кладки, построенной над ним.
  • Помогает передавать нагрузку надстройки на фундамент.
  • Помогает защитить конструкцию от влаги и сырости.
  • Помогает удерживать материал засыпки, действует как подпорная стенка.
  • Помогает снизить риск дифференциальной осадки фундамента.
  • Помогает улучшить эстетический вид здания.
  • Он также помогает соединить колонны и стены, действуя как связующая балка.

Также прочтите Что такое плинтусная балка? Защита плинтуса, разница между балкой плинтуса и анкерной балкой.

Что такое уровень подоконника?

Высота до основания окна, измеряемая от уровня пола здания до основания окна вверх.Или

Уровень между цоколем окна здания и уровнем пола над уровнем земли называется уровнем подоконника. Бетонная подушка или подушка из раствора укладывается на уровне основания окна. Гранит также используется на уровне основания окна.

Высота уровня подоконника варьируется от комнаты к комнате и зависит от типа комнаты. Для спален, как правило, принимается высота 1100 мм из соображений конфиденциальности, а в гостиной обычно предусмотрена высота 600-650 мм.

Минимальная требуемая высота уровня подоконника должна составлять 44 дюйма.

См. также Разница между односторонней и двусторонней плитой

Что такое уровень перемычки?

Высота, измеренная от уровня пола над землей до верхнего уровня окна, относится к уровню перемычки. Или уровень над окном известен как уровень перемычки. или Уровень, на котором закончена верхняя часть двери и окна, называется уровнем перемычки.

Перемычка представляет собой горизонтальный элемент, расположенный поперек проема для поддержки части конструкции.Он обеспечивает опору для кладки над проемом и передает все нагрузки, действующие над проемом, на несущие стены.

В основном используется перемычка из железобетона, но существуют и другие типы перемычки, такие как деревянная, каменная, кирпичная, в зависимости от пригодности.

Дверные и оконные рамы не способны выдержать нагрузку на кладку над проемом. Поэтому для решения этой проблемы предусмотрен отдельный конструктивный элемент, известный как перемычка.

См. также Разница между цементом OPC и PPC

Что такое чистый уровень пола?

Внутренний этаж здания отделан плиткой, мрамором, гранитом или другим способом; после этого не требуются дальнейшие отделочные работы, известные как чистый уровень пола.

Как правило, FFL находится на высоте от 150 до 450 мм над естественным уровнем земли, чтобы дождевая и ливневая вода не попадала внутрь здания.

Если здание расположено в зоне с сильными дождями и на склоне, эта высота может достигать нескольких метров.

Что такое структурный уровень пола?

Термин SFL, полная форма Структурный уровень пола, относится к верхнему уровню поверхности бетонного покрытия или стяжки пола. Как правило, разница между SSL и FFL составляет 50 мм.

Что такое структурный уровень плиты?

Термин SSL расшифровывается как структурный уровень плиты и относится к верхнему уровню поверхности несущей плиты.

Этот термин в основном используется на коммерческих и промышленных рынках. Термин SSL используется, когда над структурной плитой будет размещена другая отделка.

Термины SSL и SFL совпадают. Как правило, Term SSL используется в чертежах конструкций, а SFL — в архитектурных чертежах.

Также прочтите Что такое бетонное покрытие? Прозрачная крышка, номинальная крышка и фактическая крышка

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки
С.№ Уровень цоколя Уровень подоконника Уровень перемычки
1 Часть надстройки расположена между уровнем чистового пола и уровнем земли.
Также часть надстройки расположена между окном и этажом здания.
Перемычка — конструктивный элемент, который предусмотрен над проемом (дверью, окном). А высота до этого от уровня пола называется уровнем перемычки.
2 Цоколь предназначен для защиты от дождевых и ливневых вод, чтобы выдерживать постоянный вес каменной кладки над ним.
Подоконник предназначен для создания единой основы для окна.
Предусмотрена перемычка, выдерживающая нагрузку каменной кладки над проемом.
3 Цоколь обычно изготавливается из железобетона.
Подоконник изготовлен из железобетона или цементного раствора. Гранит также используется в качестве подоконника. Перемычка может быть из ЖБК, камня, стали, дерева и кирпича. Как правило, используется перемычка из железобетона.
4 Обычно высота цоколя берется от 300 до 450 мм над уровнем земли.
Обычно принимается высота подоконника для спальни 1100 мм и для гостиной 600-650 мм.
Высота подоконника в большинстве случаев составляет 2130 мм (7 футов) в жилых помещениях и 2316 мм (7 футов 6 дюймов) в коммерческих.

Надеюсь, теперь вы поняли разницу между уровнем цоколя, уровнем подоконника и уровнем перемычки.если вы найдете эту информацию полезной, пожалуйста, поделитесь ею с друзьями.

Спасибо!

Также прочитайте

Разница между балкой и перемычкой.

Профильная балка – Фундамент из профилированной балки, Процесс строительства, Преимущества и недостатки

Что такое Плинтус? – Расчет, оценка площади цоколя

Что указывает? Виды наведения, цель, метод.

Как рассчитать количество цемента, песка, заполнителя и воды для соотношения бетонной смеси?

Соотношение бетонной смеси – типы, дозировка бетонной смеси и методы

Марки бетона и их применение

Что такое BOQ? – Назначение, важность, преимущества и недостатки

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Понимание различных уровней структуры кажется сложной задачей. Не волнуйтесь, здесь мы попытались объяснить это настолько просто, насколько могли.

Изображение предоставлено: Милли Джейн

Типы уровней в здании
  • Естественный уровень земли
  • Уровень отделки пола
  • Существующий уровень земли
  • Уровень плинтуса
  • Уровень подоконника
  • Уровень перемычки

Естественный уровень земли

Уровень земли перед любыми строительными работами, такими как земляные работы, засыпка, известен как Естественный уровень земли или NGL .

Просто уровень того, что дала нам мать-земля. Это уровень участка до каких-либо раскопок или засыпки.

Существующий уровень земли

EGL – это уровень земли после отсечки или засыпки, отличающийся от естественного уровня земли. Подготовка уровня площадки известна как существующий уровень земли .

Уровень чистовой отделки пола или уровень чистовой отделки пола

Как следует из названия, уровень отделки пола (FFL) — это уменьшенный уровень пола, относящийся к самой верхней поверхности пола (уровню плитки).Уровень отделки пола должен быть не менее чем на 50 мм выше общего уровня стяжки или уровня структурного бетона.

Используется в качестве нулевой точки (опорный уровень) для вертикального измерения, например, уровня дверей, окон и перекрытий.

Как рассчитать уровень отделки пола? – Вы можете либо получить эти данные из чертежей, либо просто добавить общую высоту напольных материалов, таких как плитка, мрамор с клеем, с уровнем структурного бетона, чтобы получить значение.

Что такое уровень плинтуса?

Точка, где встречаются основание и надстройка здания, называется цокольным уровнем.

Проще говоря, здесь заканчивается основание здания (фундамент) и начинается надстройка (колонны). Это часть надстройки между верхом анкерной балки на уровне земли и уровнем пола здания.

Как рассчитывается высота цоколя? Почему цоколь держится выше уровня земли?

Обычно высоту цоколя делают выше, чтобы предотвратить попадание воды в дом (во время дождя) и защитить конструкцию от сырости.Вот почему мы проводим гидроизоляцию и обработку от термитов на уровне цоколя, чтобы ограничить проникновение влаги и термитов в конструкцию.

https://youtoobuild.blogspot.com/

Уровень цоколя будет на 300-450 мм выше существующего уровня земли. Высота цоколя определяется, главным образом, базовым уровнем или уровнем земли и должна поддерживаться на уровне не менее 150 мм.

Уровень порога

Это основание, на которое опираются окна здания.Уровень от уровня пола до места, где начинается оконный проем (движение вверх), известен как уровень подоконника .

Уровень подоконника помогает удерживать воду из окна и сохранять внутреннюю часть сухой. Кроме того, он придает конструкции устойчивость оконному проему. Если не предусмотреть подоконник, то оконные проемы рухнут даже при небольшом движении фундамента.

Уровень подоконника зависит от требований.

Уровень перемычки

Вертикальное измерение от уровня пола до верхнего горизонтального элемента над дверным проемом известно как уровень перемычки .

Уровень перемычки предназначен для передачи восходящей нагрузки стены на соседние стены. Она должна быть (перемычка) построена из железобетона. Существуют и другие формы перемычки, такие как камень, древесина, но широко используется железобетон.



Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки
Плинтус Уровень порога Уровень перемычки
Он должен быть минимум на 300-450 мм выше существующего уровня земли Высота от 600 мм до 1100 мм от уровня пола На высоте от 2100 мм от уровня чистового пола
Обеспечивает основу для элементов надстройки, таких как стены, колонны Обеспечивает основу для окон Обеспечивает основу для конструкции над рамами, такими как двери, окна
Помогает безопасно переносить нагрузку с надстройки на подконструкцию. Также действует как барьер для ливневых вод. Предотвращает попадание воды в конструкцию и помогает удерживать оконные проемы на месте при незначительных движениях Помогает избежать передачи нагрузки на рамы и передать нагрузку на соседние стены
Изготовлен из железобетона Изготавливается либо из железобетона, либо из цементного раствора Построен из железобетона, дерева или кирпича

Приятного обучения 🙂

Уровень плинтуса | Уровень подоконника | Уровень перемычки

Различные типы уровней в здании:-

Типы уровней обычно изображаются на чертежах AutoCAD и используются для облегчения понимания.Различные типы уровней в здании: —

Уровень цоколя: —

Уровень, на котором заканчивается основание и начинается надстройка, называется Уровень цоколя . Это часть надстройки между естественным уровнем земли и уровнем готового пола. цоколь предусмотрен для ограничения просачивания ливневых и дождевых вод в здание.

Высота цоколя составляет 300–450 мм от уровня земли.
Рекомендуется принять минимальную высоту основания 150 мм от верхней части дороги.

Влагозащитный слой (ВПК) укладывается на уровне цоколя. Цель применения ДПК – ограничение движения влаги через стены и полы.

В Simple, когда вы поднимаетесь на 3-4 ступени, чтобы достичь уровня земли здания, это называется высотой цоколя.

Уровень подоконника или уровень подоконника:-


Уровень между нижней частью окна и частью пола над уровнем земли (вверху) называется Уровень подоконника. Растворная или бетонная подушка укладывается в основание окна.

Высота уровня подоконника зависит от типа помещения. Для спальни и ванной комнаты высота может быть не менее 1100 мм из соображений конфиденциальности, а в гостиной уровень подоконника поддерживается на уровне не менее 600-650 мм от уровня пола.

Рекомендуется, чтобы минимальная высота уровня подоконника составляла 44 дюйма

Уровень перемычки:-

Уровень между верхней частью окна и верхней плитой называется уровнем перемычки. Зелье над дверной перемычкой или оконной перемычкой называется уровнем перемычки.Над дверью и окном предусмотрена перемычка для передачи восходящей нагрузки от стены на окружающую стену. Перемычка обычно состоит из железобетона или цементного раствора.

Естественный уровень земли (N.G.L):-

Естественный уровень земли называется уровнем земли. Высота естественного уровня земли (NGL) обычно измеряется по среднему уровню моря.

Уровень земли здания (B.G.L) / уровень чистового пола (F.F.L):-

Уровень земли внутри здания называется Уровень земли здания или уровень отделки пола .Этот уровень находится на высоте не менее 150–450 мм от естественного уровня земли (N.G.L). Причиной увеличения высоты зданий является ограничение попадания воды во время штормов и осадков. Высота может доходить до нескольких метров, если здание расположено на склонах и в районах с сильными дождями.

Читайте также:-

Как определить качество цемента на месте?
Как определить качество песка на месте?

  НРАВИТСЯ НА FACEBOOK

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp +9700078271 как  Civilread  и отправьте нам сообщение « ПРИСОЕДИНЯЙТЕСЬ »

Никогда не пропустите обновление Нажмите « Разрешить США » и дайте нам разрешение или колокольчик справа внизу Нажмите на красный и разрешить уведомления.
Оставайтесь с нами!
Civil Read Желаем вам всего наилучшего в будущем.

Высота балки цоколя | цокольный уровень | естественный уровень земли

Высота балки цоколя | цокольный уровень | естественный уровень земли , привет, ребята, в этой статье мы знаем о высоте цокольной балки от уровня земли, что такое уровень цоколя, что такое цокольная балка и высота цокольной балки от основания.

Балка, которая предусмотрена на уровне цоколя для соединения всей колонны, известна как цокольная балка. Несущая конструкция выдерживает нагрузку, действующую на стену и поступающую нагрузку от надстройки, равномерно распределяет всю поступающую нагрузку на фундамент, а также может предотвратить коробление опоры колонны.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) расчет количества бетона для лестницы и его формула

Что такое Цокольная балка?: – Цокольная балка состоит из железобетонной балки, встроенной между стеной для соединения всей колонны с ее фундаментом.Это предусмотрено для предотвращения расширения или растрескивания трещин фундамента в стене и коробления колонны выше. Он равномерно распределяет нагрузку от стены к фундаменту.

Уровень земли используется для обозначения уровня здания, находящегося на уровне улицы/земли или дороги, а естественный уровень земли – это уровень земли, на котором проводились земляные работы или засыпка, а высота естественного уровня земли измеряется от среднего уровня моря. .

Что такое цокольный уровень? :- это уровень над естественным уровнем земли, на котором производилась отсыпка грунта и выравнивание строительных конструкций. На уровне цоколя предусмотрена цокольная балка для соединения всей опоры колонны и ее фундамента.

Высота уровня цоколя :- Высота уровня цоколя относится к расстоянию между верхом насыпи грунта и выровненной поверхностью земли от естественного уровня земли. Как правило, он поддерживается на высоте от 1 до 2 футов (от 300 до 600 мм) от уровня земли.

Стандартная высота цоколя составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя :- эта высота относится к высоте балки, предусмотренной на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.

Стандартная высота цокольной балки составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя | цокольный уровень | естественный уровень земли

Когда мы начинаем наш проект строительства здания, сначала мы делаем земляные работы после обеспечения фундамента и поддержки колонн, над естественной поверхностью земли мы засыпаем почву и выравниваем всю поверхность, после выравнивания вы обеспечиваете цокольную балку. Есть выбор взять высоту цокольной балки от уровня земли, либо она будет принята за 1,5 фута или 2 фута, все зависит от состояния Матери-Земли, где будет жить и вверх и вниз приподнятый уровень земной поверхности.

NGL и GL:- Уровень грунта перед выполнением каких-либо земляных работ или засыпки называется «естественным уровнем грунта» (NGL) , тогда как «завершенный уровень грунта» (GL) называется когда он был «закончен» с брусчаткой, асфальтом, ландшафтным газоном и так далее.

Какая высота цоколя? Цокольная балка расположена на уровне цоколя, соединяя все опоры колонны. Стандартная высота уровня плинтуса около 1.5 футов (450 мм) в высоту от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя от уровня земли:- эта высота относится к высоте балки, предусмотренной на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.

Какой должна быть средняя высота плинтуса? Цокольный брус предусмотрен на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания.Средняя высота цокольной балки поддерживается на высоте около 1,5 футов (400 мм) от уровня земли.

Максимальная высота уровня цоколя:- Балка цоколя предусмотрена на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания. Максимальная высота цокольной балки составляет около 2 футов (600 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.

Минимальная высота уровня цоколя :- Балка цоколя устанавливается на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания.Минимальная высота цокольной балки составляет около 1 фута (300 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.

Высота балки цоколя | цокольный уровень | естественный уровень земли

Высота балки цоколя от фундамента:- обычно выкапывается Траншея находится на глубине около 5 футов ниже уровня земли для жилых зданий с хорошей несущей способностью грунта и высотой фундамента от 1 до 1,5 футов, поэтому высота фундамента до уровня земли составляет 5-1.5 = 3,5 фута в высоту. А высота цокольной балки над естественным уровнем земли составляет около 1,5 фута, высота цокольной балки от основания = 3,5+1,5=5 футов, поэтому высота цокольной балки от основания составляет около 5 футов (1500 мм).

LEAVE A REPLY

Ваш адрес email не будет опубликован.
