Армирование углов ленточного фундамента: полезные советы

Армирование углов ленточного фундамента необходимо для упрочнения конструкции всего строения, исключения возможности деформаций и разрушения строения под воздействием больших нагрузок и внешних негативных факторов. Углы и примыкания данного типа конструкции фундамента испытывают сильные разнонаправленные нагрузки, поэтому работы нужно выполнять в соответствии с установленными нормами и стандартами.

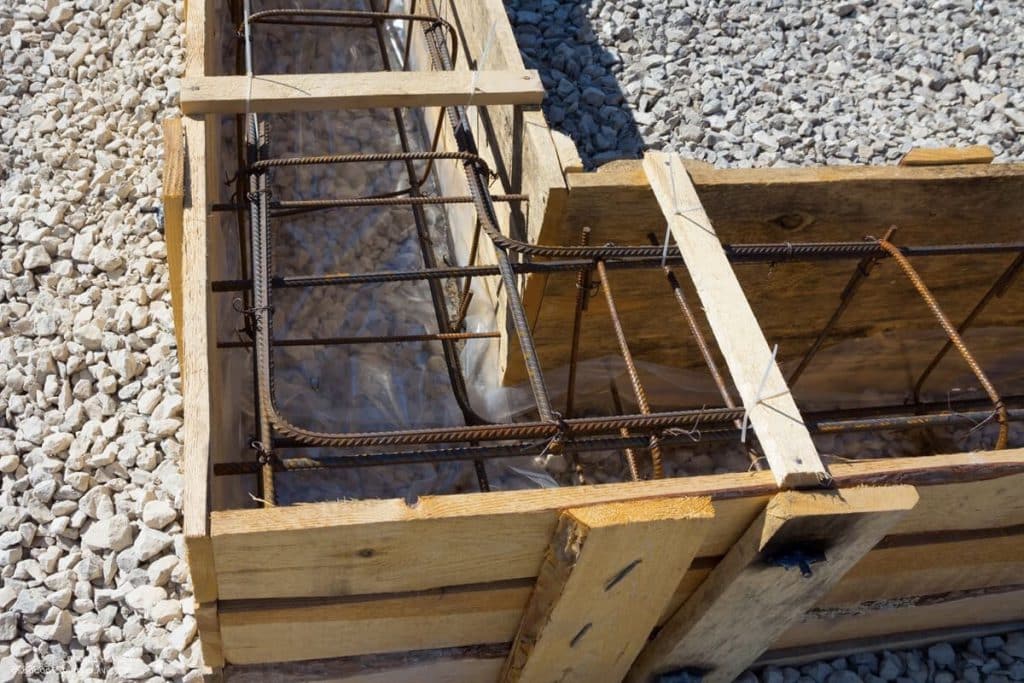

армирование углов фундамента

армирование углов фундамента

В противном случае вся конструкция может разрушиться, привести к расслоениям, отколам, деформациям. При условии же правильного выполнения задачи железобетонная конструкция будет прочной, сможет противостоять всем нагрузкам, не будет бояться сил растяжения и сжатия.

Зачем нужно армировать ленточный фундамент

Необходимость армирования ленточного фундамента на обычном грунте или на суглинке в углах объясняется свойствами строительных материалов. Сам бетон недостаточно пластичен и прочен, чтобы легко выдерживать растяжения и другие нагрузки, работающие в разных частях фундамента, особенно если речь о неравномерных нагрузках (провоцируются пучением грунта, температурными перепадами, влагой и т.д.).

В процессе деформации в бетонной конструкции появляются зоны растяжения и сжатия. И если сжатие бетон пережить может, то растяжение его разрушает. Для того, чтобы противодействовать этой нагрузке, и нужна армировка: внутри бетонной конструкции располагают металлический каркас, который воспринимает растягивающие нагрузки и существенно укрепляет материал, продлевая срок эксплуатации всего строения.

порвало фундамент

порвало фундамент

Угол ленты и места примыкания – самые важные точки конструкции, на них оказывается большее давление в сравнении продольными частями, поэтому их упрочнению нужно уделить особое внимание.

Как сделать правильный армирующий каркас

Правильное усиление важных конструкционных элементов играет очень важную роль в обеспечении длительного срока службы и эксплуатационных характеристик всего сооружения. Поэтому делать все самостоятельно можно лишь после тщательного изучения параметров и норм, уделяя внимание каждому этапу. В противном случае лучше предоставить выполнение работ профессионалам.

схема каркаса

схема каркаса

Основные требования:

  • Пруты арматуры в углах вязать нужно с соблюдением расстояния между стержнями, равного 50-80 сантиметрам.
  • Расстояние между продольными арматурными поясами составляет 50 сантиметров, их количество рассчитывается в каждом отдельном случае.
  • В обе стороны от каждого угла устанавливают 3-4 пояса поперечно, с шагом 0.5 от главного. Таким же образом делают в углах.
  • Диаметр рабочей арматуры должен составлять 1-2 сантиметра, диаметр дополнительных прутьев может составлять 4-10 миллиметров.
  • Четкое соблюдение последовательности работ: сначала в землю вбивают вертикальные прутья, потом к вертикальным стержням приваривают сверху и снизу горизонтальные.
  • В углах стыков желательно не делать, обязательно использование гнутых стержней, на прямых участках стыков лучше не делать вообще, если же стык делается, то только методом нахлеста с такими параметрами: 50 диаметров стержней для бетона М200, 40 – для М250, 35 – для М300. Стыкование продольной арматуры по вертикали возможно лишь с разносом минимум 60 сантиметров либо 1.5 общей длины нахлеста.
  • Основные способы соединения материалов: сварка, стыковка внахлест, с применением механических приспособлений. Вязка арматуры на углах ленточного фундамента осуществляется исключительно с использованием специальной проволоки.
  • Для формирования после заливки защитного бетонного слоя толщиной минимум 5 сантиметров используют специальные приспособления – снизу устанавливают «лягушки» или «стульчики», по бокам – «звездочки».

Виды углов

Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.

Углы бывают:

виды углов

виды углов

1. Прямые – распространены больше всего. Могут быть Т или Г-образными.

2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.

3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.

Материалы для армирования

Для армирования угла и примыкания мелкозагубленного фундамента выбирают только качественную арматуру диаметром 10-20 миллиметров. Для поперечных и вертикальных конструкционных частей допускается брать гладкие прутья диаметром 8-12 миллиметров, для вязки – проволоку сечением 0.8-1.2 миллиметра. Стержни должны быть рифлеными, ровными, длинными (чтобы стыков было по минимуму), без коррозии и больших участков ржавчины.

a400

a400

Стандарты допускают использование арматуры:

  • Позволяющей соединять части в бетонные и железобетонные конструкции с использованием сварочных работ (индекс С в маркировке).
  • Стойкость к коррозии, которая может появиться в бетонном составе (в маркировке обозначается буквой К).
  • Стойкость и прочность при фиксации частей вязальной проволокой – обычно такие стержни производят из стали 35ГС, класс А-2 и А-3. Дуговой сваркой они не соединяются.

Раствор готовят из цемента марки М200, М300, М400, щебня или гравия, песка и воды. Пропорцию рассчитывают, исходя из поставленных задач и особенностей эксплуатации.

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

  • Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки. Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
  • Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
  • Лапка – конец стержня сгибается под прямым углом.
  • Петля – прут складывают вдвое, петля находится в углу.
  • Путем приваривания поперечин.
  • С дополнительным использованием стального уголка или шайбы.

анкеровка

анкеровка

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Неверное армирование углов

Армировка углов ленточного фундамента – задача сложная, поэтому неудивительно, что в процессе мастера допускают ошибки, которые, как правило, схожи.  Ошибки в расчетах и экономия на используемых материалах, попытки сделать все проще и быстрее обычно оборачиваются большими проблемами – как минимум появлением деформаций и трещин, как максимум – разрушением здания.

ошибки

ошибки

Варианты армирования

Правильная схема армирования углов предполагает обязательное выполнение анкеровки, формирование разных по силе связей для разных зон стены. Ведь углы и примыкания постоянно испытываются серьезными нагрузками и должны быть максимально жесткими.

Просто вязать продольные стержни прямо нельзя, это не обеспечит должной прочности конструкции. Всего существует три способа армирования данного типа.

Основные методы армирования:

П-образная укладка

Используются специальные П-образные элементы по углам и местам примыканий. Ширина элемента равна ширине каркаса, длина – минимум 50 диаметров продольного стержня. Элементы привязываются к главным продольным стержням открытой частью стороны П в направлении угла, в каждом из которых устанавливают по два элемента (для каждого горизонтального уровня). В местах примыкания достаточного одного на уровень.

п образно

п образно

Соединения типа «лапка» и внахлест

Жесткость обеспечивается за счет сгиба свободного конца, внутреннюю арматуру к горизонтальной привязывают внахлест, а ко внешней связке вяжут лапкой. Шаг поперечной угловой и вертикальной арматуры рассчитывается в соотношении 3/8 высоты фундамента. Длина лапки должна быть 3-5 сантиметров.

виды

виды

С использованием Г-образного хомута

Внутренние продольные прутки жестко крепят к внешним продольным внахлест, шаг составляет ¾ высоты фундамента, внешний и внутренний продольный каркас соединяется дополнительными поперечными элементами. Длина соединения внахлест равна 50 диаметрам горизонтальных прутьев.

Правильное армирование углов мелкозаглубленного ленточного фундамента

  • Каркас располагают на расстоянии в 5 сантиметров от фундамента.
  • Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
  • Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

  • Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
  • Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
  • Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

  • Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
  • В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
  • Использование только одного контура обвязки.
  • Использование двух контуров без должного крепления их вместе.
  • Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
  • В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки. Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте.

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

типы вязки арматуры

типы вязки арматуры

Полезные советы по правильной укладке арматуры

  • Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
  • Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
  • Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
  • Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
  • Соединять встык нельзя.

Процесс армирование углов

Ввиду того, что на углы ленточного фундамента припадает основная часть нагрузки, долговечность и отсутствие деформаций напрямую зависят от правильности и качества выполнения упрочнения. Правила выполнения работы базируются на строительных нормативах и показателях.

Основные положения правильного армирования

  • Максимальные нагрузки идут на продольную часть ленточного фундамента – эти участки упрочняются самыми толстыми стержнями сечением до 15 миллиметров.
  • Напрямую влияет на жесткость и качество усиления плотность грунта (особенно сложно, когда грунты рыхлые, неустойчивы, глинистые): ленточный фундамент на суглинке должен выполняться с максимальными характеристиками жесткости из большего слоя прутьев большого сечения.
  • Прутья должны быть рифлеными, с хорошей адгезией с бетонной смесью.
  • Углы укрепляются более тщательно, чем стены и места примыкания.

Как правильно просчитать металлический каркас армирования

  • Каркас должен находиться от края основания на расстоянии минимум 5 сантиметров.
  • Нижние стержни не могут располагаться ниже уровня грунта больше, чем на 5 сантиметров.
  • Между вертикальными стойками выдерживают расстояние в 50-80 сантиметров.
  • Диаметр несущих прутьев опоры – 10-20 миллиметров, дополнительных – 4-10 миллиметров, проволоки для вязания – меньше.

Прежде, чем приступать к работе, обязательно нужно прорисовать чертеж, составить схему. Так удастся избежать самых распространенных ошибок.

Алгоритм изготовления металлического каркаса

Сначала вбивают в землю несущие стержни диаметром 10-20 миллиметров шагом 50-60 сантиметров. Снизу и сверху варятся несущие стержни в вертикальном положении, потом привариваются рабочие дополнительные с шагом около 8-10 сантиметров.

Нюансы дополнительного армирования углов

  • Сварка на стыках конструкции недопустима, да и прямые участки так не скрепляются – лучше вязать.
  • На углах прутки варят чуть под наклоном, сгибая заранее.
  • Перекрестные крепления для упрочнения ленточного основания на стыках стен не допускаются.
  • Рекомендовано дополнительное крепление каждого прутка согнутой арматурой.
  • Все усиление должно превратиться в монолитную конструкцию из стержней каркаса, а не сборку из отдельных блоков.

Правила хорошего строительства

При выполнении работы используются только качественные материалы, соответствующие указанным физическим характеристикам. Именно фундамент требует использования самых лучших материалов, так как это основа и от того, насколько она получится надежной, зависит срок службы всего здания.

Нужно уметь правильно применять разные типы соединений в зависимости от контуров каркаса – в одних местах нужна сварка, в других недопустимо сваривать и нужно вязать. Делать наугад нельзя ни в коем случае. Каркас можно опускать в готовый котлован, заливать бетоном обязательно в один заход, чтобы избежать ослабляющих основание стыков и расслоений.

Для создания нужной монолитности основания на стыках стен используют гнутые стержни и установка их диагональная – под углом к основной сетке. Так удается добиться нужных характеристик надежности и прочности.

Армирование тупых углов

Когда выполняется фундамент сложной конфигурации, могут появляться углы более 90 градусов. Их упрочняют в соответствии со специальными схемами и используют арматурную конструкцию двух видов.

Первый способ

Выполняется загиб наружной продольной арматуры под установленным углом. Продольные внутренние хлысты загибаются аналогичным образом, потом вяжутся к продольной внешней части каркаса. Каждая загнутая часть продольного внутреннего прутка должна составлять минимум 50 диаметров основных стержней.

Второй способ

Осуществляется с использованием дополнительных гнутых элементов (они уже подготовлены и соответствуют нужному углу). Изогнутый элемент должен обладать плечом, равным минимум 50 диаметрам продольных прутьев. Перехлест в вязке может быть в диапазоне 35-50 значений сечения арматуры (зависит от марки цемента, который используется в приготовлении раствора).

Заключение

Армирование углов и примыканий с помощью металлических элементов играет очень важную роль и напрямую влияет на прочностные характеристики сооружения. Правильно выполненные работы данного этапа являются главным залогом длительной и комфортной эксплуатации всех помещений здания, обеспечения необходимых характеристик прочности, стойкости и сохранности на протяжении многих лет.

для чего проводится, как правильно вязать по СНиП, схемы вязки арматуры

foto11169-2Углы здания испытывают повышенные разнонаправленные нагрузки.

Поэтому в процессе строительства фундамент под ними усиливают армированием.

Рассмотрим варианты армирования углов ленточного фундамента, правила его выполнения, требования по СНИП и другие нюансы в нашей статье.

Необходимость процедуры

Если армированию углов не уделить должного внимания, они под воздействием нагрузок и внешних факторов могут начать деформироваться, что приведет к разрушению стен.

Дело в низкой прочности бетона на разрыв. Компенсировать это можно только при помощи металлического каркаса, удерживающего всю конструкцию.

Требования по СНИП

foto11169-3Работа по армированию углов ленточного основания проводятся в соответствии с нормами СНиП 52-01-2003. В нормативах указывается, какое количество арматуры должно быть применено в каждом отдельном случае.

Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.

Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.

СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Существует и другое мнение, согласно которому сварные каркасы не на много слабее, так как сварка осуществляется только в местах пересечения сегментов. При этом она позволяет сэкономить время и материалы.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал. Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины.

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

  • нахлестное;
  • тавровое;
  • крестовое.

Вязка

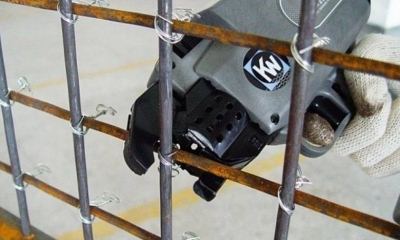

foto11169-4Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Схемы

Углы бывают нескольких видов:

  1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
  2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
  3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем.

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

При усилении угла на каждый продольный уровень арматурного каркаса приходится по три таких детали. Укрепление в местах примыкания стен требует использования двух деталей на каждый уровень.

foto11169-5

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.


Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.foto11169-6

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

foto11169-7

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

  1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
  2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
  3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
  4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
  5. Сверху укладывают 2 продольные арматуры.
  6. Соединения связываются по технологии вязки.
  7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
  8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
  9. Каркас опускается в траншею.
  10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
  11. Угловые элементы связываются с основным каркасом проволокой.
  12. После завершения работы по установке каркаса, траншея заливается бетоном.

Только строгое соблюдение технологии армирования обеспечит фундаменту, а значит и всему зданию прочность, надежность и долговечность.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

  • foto11169-8соединительная проволока;
  • измерительная лента;
  • плоскогубцы;
  • болгарка;
  • деревянные элементы для сохранения промежутков между прутками;
  • кусачки;
  • молоток;
  • приспособление, чтобы гнуть прутки под нужным углом;
  • пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

  • соединительную проволоку;
  • болгарку;
  • сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Традиционно вязка осуществляется при помощи металлического крючка с деревянной ручкой. В последнее время все чаще с этой целью применяется специальный вязочный пистолет.

Но техника вязания узлов от смены инструмента не меняется:

  1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
  2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
  3. Этот крючок просовывается под пруток, который нужно связать.
  4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
  5. Свободным концом делается один оборот вокруг крючка проволоки.
  6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

  1. foto11169-9Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
  2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
  3. Проволоку через верх хомута загибают под арматуру.
  4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
  5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Особенности для мелкозаглубленного ленточного фундамента

Мелкозаглубленные фундаменты обычно применяются при возведении легких или временных построек. Его используют и при возведении жилых зданий на особо прочных малоподвижных грунтах.

Во всех перечисленных вариантах выдвигаются менее строгие требования к характеристикам фундамента. Он может быть не заглубленным, а мелкозаглубленным, и его можно не так тщательно армировать.

То есть арматура может быть меньшего диаметра, с установкой с большим шагом между поперечинами. Однако углы усиливаются по всем правилам, иначе они станут слабым местом в постройке.

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

  • foto11169-10отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
  • при сварке деталей допускается угловое расположение стыков;
  • вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
  • подошва фундамента не связывается с армирующим каркасом;
  • каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Видео по теме статьи

О том, как проводится армирование углов ленточного фундамента, расскажет видео:

Заключение

Ленточное основание монолитного типа обязательно должно быть армировано, поскольку бетон не выдерживает высоких нагрузок на разрыв. Во всей конструкции фундамента самыми напряженными точками являются углы. Их усилению арматурой следует уделить особое внимание.

Армирование углов осуществляется разными способами. Главный принцип – должен присутствовать бесшовный изогнутый элемент, обеспечивающий жесткое соединение каркасов соединяющихся стен, а также равномерно распределяющий нагрузку от угла к стенам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Правильное армирование углов ленточного фундамента

Углы и примыкания ленточного фундамента являются местами концентрации разнонаправленных напряжений. Неправильная стыковка продольной рабочей арматуры на участках примыканий и по углам может привести к появлению поперечных трещин, расслоений и отколов в этих проблемных зонах. Правильное армирование ленточного фундамента обеспечивает сопротивляемость железобетонной конструкции силам сжатия и растяжения на всех его участках.

Рис.1. Нагрузки на угол фундамента.

Содержание статьи

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Схема внахлёст (лапки)

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Армирование примыканий

Соединение внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Типичные ошибки

Все способы угловых и примыкающих соединений арматуры направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Рис. 9. Частая ошибка при армировании углов

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Неправильное армирование угла

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой, если собираетесь ее использовать.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. Правильное армирование углов ленточного фундамента – залог надёжности и долговечности здания.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

для чего проводится, как правильно вязать по СНиП, схемы вязки арматуры

foto11169-2Углы здания испытывают повышенные разнонаправленные нагрузки.

Поэтому в процессе строительства фундамент под ними усиливают армированием.

Рассмотрим варианты армирования углов ленточного фундамента, правила его выполнения, требования по СНИП и другие нюансы в нашей статье.

Необходимость процедуры

Если армированию углов не уделить должного внимания, они под воздействием нагрузок и внешних факторов могут начать деформироваться, что приведет к разрушению стен.

Дело в низкой прочности бетона на разрыв. Компенсировать это можно только при помощи металлического каркаса, удерживающего всю конструкцию.

Требования по СНИП

foto11169-3Работа по армированию углов ленточного основания проводятся в соответствии с нормами СНиП 52-01-2003. В нормативах указывается, какое количество арматуры должно быть применено в каждом отдельном случае.

Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.

Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.

СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Существует и другое мнение, согласно которому сварные каркасы не на много слабее, так как сварка осуществляется только в местах пересечения сегментов. При этом она позволяет сэкономить время и материалы.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал. Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины.

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

  • нахлестное;
  • тавровое;
  • крестовое.

Вязка

foto11169-4Вязка осуществляется при помощи специальной проволоки. Данный метод соединения более простой и надежный, но требует больше времени на выполнение.

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Схемы

Углы бывают нескольких видов:

  1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
  2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
  3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем.

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

При усилении угла на каждый продольный уровень арматурного каркаса приходится по три таких детали. Укрепление в местах примыкания стен требует использования двух деталей на каждый уровень.

foto11169-5

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.


Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.foto11169-6

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

foto11169-7

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

  1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
  2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
  3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
  4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
  5. Сверху укладывают 2 продольные арматуры.
  6. Соединения связываются по технологии вязки.
  7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
  8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
  9. Каркас опускается в траншею.
  10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
  11. Угловые элементы связываются с основным каркасом проволокой.
  12. После завершения работы по установке каркаса, траншея заливается бетоном.

Только строгое соблюдение технологии армирования обеспечит фундаменту, а значит и всему зданию прочность, надежность и долговечность.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

  • foto11169-8соединительная проволока;
  • измерительная лента;
  • плоскогубцы;
  • болгарка;
  • деревянные элементы для сохранения промежутков между прутками;
  • кусачки;
  • молоток;
  • приспособление, чтобы гнуть прутки под нужным углом;
  • пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

  • соединительную проволоку;
  • болгарку;
  • сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Традиционно вязка осуществляется при помощи металлического крючка с деревянной ручкой. В последнее время все чаще с этой целью применяется специальный вязочный пистолет.

Но техника вязания узлов от смены инструмента не меняется:

  1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
  2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
  3. Этот крючок просовывается под пруток, который нужно связать.
  4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
  5. Свободным концом делается один оборот вокруг крючка проволоки.
  6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

  1. foto11169-9Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
  2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
  3. Проволоку через верх хомута загибают под арматуру.
  4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
  5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Особенности для мелкозаглубленного ленточного фундамента

Мелкозаглубленные фундаменты обычно применяются при возведении легких или временных построек. Его используют и при возведении жилых зданий на особо прочных малоподвижных грунтах.

Во всех перечисленных вариантах выдвигаются менее строгие требования к характеристикам фундамента. Он может быть не заглубленным, а мелкозаглубленным, и его можно не так тщательно армировать.

То есть арматура может быть меньшего диаметра, с установкой с большим шагом между поперечинами. Однако углы усиливаются по всем правилам, иначе они станут слабым местом в постройке.

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

  • foto11169-10отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
  • при сварке деталей допускается угловое расположение стыков;
  • вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
  • подошва фундамента не связывается с армирующим каркасом;
  • каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Видео по теме статьи

О том, как проводится армирование углов ленточного фундамента, расскажет видео:

Заключение

Ленточное основание монолитного типа обязательно должно быть армировано, поскольку бетон не выдерживает высоких нагрузок на разрыв. Во всей конструкции фундамента самыми напряженными точками являются углы. Их усилению арматурой следует уделить особое внимание.

Армирование углов осуществляется разными способами. Главный принцип – должен присутствовать бесшовный изогнутый элемент, обеспечивающий жесткое соединение каркасов соединяющихся стен, а также равномерно распределяющий нагрузку от угла к стенам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Армирование углов ленточного фундамента

Дата: 15 января 2019

Просмотров: 4822

Коментариев: 0

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

  • Масса строения, связанная с применяемыми материалами и конструкцией здания.
  • Воспринимаемые усилия.
  • Разновидность грунта, на котором осуществляется строительство.
  • Особенности климата местности.
  • Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

  • неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
  • глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

  • болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
  • рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
  • предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
  • ручное или полуавтоматическое приспособление для фиксации арматуры;
  • подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
  • плоскогубцы или кусачки для работы с вязальной проволокой;
  • молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

  • Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
  • Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
  • Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

  • расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
  • применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
  • используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
  • используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

  • Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
  • Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
  • Усильте дополнительными прутьями зоны, расположенные посередине пролетов.

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование тупого угла фундамента

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

  • в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
  • не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
  • угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

  • С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
  • Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

  • крепление с помощью вязальной проволоки;
  • фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Правильное армирование углов фундамента – залог крепкого основания

Как известно основой любого дома является фундамент и очень важно уделить ему достаточно внимания, иначе это может привести в будущем к деформации или полному разрушению здания. Безусловно, у человека, который занимается строительством, не возникает проблем с возведением фундамента, однако человеку далекому от этого, сделать качественное основание сложно. В большинстве случаев не опытные строители мало уделяют внимание армированию фундамента и это не правильно. Армирование является важным моментом, в особенности армирование углов фундамента в ленточном основании. Выполнять его нужно по всем стандартам и правилам, иначе это может быть чревато негативными последствиями.

армирование углов

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Важные правила армирования

При возведении фундамента важно соблюдать не только схему основания, но также учитывать некоторые важные моменты:

  • Необходимо соблюдать расстояние между арматурными прутками. Важно располагать вертикальные прутки на расстоянии друг от друга 50-80 см, не больше и не меньше.
  • Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная может иметь диаметр 4-10 мм.
  • Необходимо четко соблюдать последовательность выполнения армирования: первыми вбивается в землю вертикальная арматура, после чего к ним приваривается горизонтальная снизу и сверху.
  • При армировании углов фундамента лучше всего избегать стыков в углах, а также использовать загнутые прутки.

Какую арматуру лучше всего использовать для армирования?

Выбор арматуры

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

  • Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
  • Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Схемы правильного армирования углов ленточного фундамента

Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.

Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:

  • При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
  • Используя два контура, не было произведено их крепление между собой.
  • Отсутствует связь между подошвой основания и самим каркасом из арматуры.
  • Арматуру соединили при помощи сварки в углах строения.

На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:

Не правильаня схема армирвоания

Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:

  1. Армирование угла с анкеровкой Г-образными элементами.1.	Армирование угла с анкеровкой Г-образными элементами
  2. Армирование тупого угла.Армирование тупого угла
  3. Армирование угла и примыканий с помощью П-образных хомутов.Армирование угла и примыканий с помощью П-образных хомутов.
  4. Армирование угла и примыканий с помощью Г-образных хомутов.Армирование угла и примыканий с помощью Г-образных хомутов

Какой тип выбрать зависит уже непосредственно от возможностей и необходимого усиления.

Инструкция по армированию углов

Первым делом необходимо определиться со схемой армирования. Самым простым и наиболее распространенным видом армирования углов ленточного фундамента является использование Г-образных элементов.

Итак, для того чтобы усилить фундамент при помощи арматуры необходимо придерживаться следующей последовательности:

  • Когда траншея для фундамента готова, на ее дно необходимо выложить кирпичи, высотой около 5 см. Это нужно сделать для чтобы получился небольшой зазор между основанием фундамента и каркасом из арматуры.
  • Затем нужно подготовить вертикальную арматуру, которая будет выступать стоечным каркасом. Для этого необходимо измерить высоту будущего фундамента и нарезать арматуру нужной высоты, при этом важно помнить, что она не должна доходить около 10 см до поверхности будущего фундамента.
  • После этого на уже уложенные кирпичи выкладывается продольная арматура каркаса. Для этого лучше подойдет целая арматура.
  • Далее на расстоянии около 50 см друг от друга к горизонтальной арматуре нужно привязать, используя специальную вязальную проволоку и крючок, перемычки. Они должны располагаться на расстоянии около 5 см с каждой стороны от стенок фундамента.
  • После этого на углы образовавшихся квадратных ячеек нужно привязать вертикальные пруты по всему периметру.
  • Для углов лучше всего заранее подготовить арматуру в виде буквы Г. Подготовленные согнутые пруты укладываются так, как показано на первой схеме выше и закрепляются с помощью проволоки. Важно также помнить, что угловые каркасы должны заходить в тело стены минимум на 70 см от угла.Инструкция по армированию углов
  • Затем выполняется верхняя обвязка каркаса точно таким же образом, как и нижняя: к вертикальным прутам привязывается продольная арматура по всему периметру, затем привязываются поперечные пруты, и выполняется верхнее армирование углов.

Когда весь арматурный каркас выполнен, можно приступать к формированию опалубки и заливке фундамента.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

  • Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
  • Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки. Это придаст большей прочности углам.
  • Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

Армирование углов ленточного фундамента

Если вы заинтересованы в том, чтобы возведенное здание прослужило, не создавая проблем, как можно дольше, особое внимание следует уделить закладке ленточного фундамента в целом и армированию углов своими руками в частности. Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения.

Для того чтоб более точно разобраться в том, насколько важно армирование угловых частей основания, стоит вспомнить некоторые азы из области сопромата. А именно, тот факт, что распределение нагрузки происходит одновременно по разным направлениям, в связи с чем на угловую часть здания приходится одновременно два разноплановых вектора воздействия. Если говорить простым языком, то нагрузка на фасад в данном случае создается двумя стенами. А из-за сопротивления конструкции суммарная сила воздействия имеет направление во внутрь от стены.

Вязка арматуры углов ленточного фундамента: ошибки

Ни для кого не является секретом, что без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго. Именно по этой причине очень важно, чтобы укладка и вязка арматуры была произведена правильно. Некоторые строители забывают о том, что область углов и примыканий – наиболее слабая часть любого ленточного фундамента. В результате при укладке арматуры допускаются очень грубые и недопустимые ошибки. Прежде всего, речь идет о следующих моментах:

  • применяется только внешний контур;
  • отсутствует связь подошвы ленточного фундамента и каркаса армировки;
  • вязка арматуры производится скруткой на обыкновенную проволоку;
  • на угол строения приходятся швы сварк;
  • при применении двух контуров каркаса соединение между ними отсутствует.

Разумеется, нельзя однозначно утверждать, что все ошибки, которые допускаются при армировании углов и примыканий, имеют фатальный характер и делают армирование углов ленточного фундамента бесполезной процедурой. Но если вы хотите придать фундаменту ощутимое усиление, следует делать все правильно и не допускать ошибок.

Как правильно вязать арматуру

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента. Для выполнения работы потребуются следующие материалы и оборудование:

  • электросварочный или газосварочный аппарат;
  • болгарка;
  • арматурные прутья.

Начинать работу следует с производства расчета и армирования подошвы. Это имеет особенно важное значение именно для  ленточного фундамента заглубленного типа, поскольку нагрузка на низ основания в данном случае получается очень высокой. Если же прибавить сюда негативное влияние факторов внешней среды (прежде всего, воды и влаги), становится вполне очевидно, что длительное время основание в подобных условиях просто не продержится.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке. Для работы потребуется сварить всего два контура, один из которых будет иметь небольшой отступ от наружного  периметра траншеи фундамента. 5 см окажется вполне достаточно.

Что касается второго контура, его следует располагать  на аналогичном расстоянии от внутреннего края. В процессе работы следует помнить о том, что сварочный шов ни в коем случае не должен приходиться на угол.

Сгибание арматуры правильно производить под прямым углом. Место, в котором происходит сгиб, следует предварительным образом разогреть. Соединение арматуры с использованием сварки следует располагать в тех местах, в которых лента основы будет характеризоваться низкими показателями нагрузки. После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован. В угловые части дополнительно нужно установить вертикальные металлические стержни. Поскольку они играют особенно важную роль, правильно будет применять прутья арматуры более серьезного диаметра. Вбивать штыри в почву следует как можно более глубоко. Установленные контуры требуется приварить к вертикальным стержням.

Что касается верхней части заглубленного ленточного основания, оно тоже должно включать не менее двух контуров арматурного усиления.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах. Такое соединение просто неспособно корректно распределить нагрузки. Данный участок требует особенного подхода и отдельной схемы укладки. Специалисты рекомендуют применять в данном случае гнутые элементы. В идеале они должны представлять собой продолжение продольных стержней каркаса и заходить за угол примерно на 60, а лучше 70 см. Если длины прута для этого оказывается недостаточно, можно использовать отдельные гнутые элементы – хомуты. Их стороны должны равняться, как минимум, 50 диаметрам арматурных прутьев.

Полезные советы по правильной укладке арматуры

Основная особенность ленточных фундаментов заключается в том, что их длина существенно выше показателей высоты и ширины. Поскольку нагрузка от постройки оказывает давление на основание сверху, происходит сжатие верха ленты и растягивание низа. В результате растяжение монолита приводит к образованию трещин, а потому для обеспечения целостности нижний пояс арматуры является обязательным.

Таким образом, ленточный фундамент, независимо от его высоты, должен иметь два пояса армирования. А именно, верхний и нижний.

Если существует необходимость существенного углубления основания, рекомендуется заказать расчет у специалиста. В данном случае опытные профессионалы смогут более точно сообщить, какое количество поясов понадобится для того, чтобы строение прослужило максимально долго, и из какого прутка лучше делать каркас.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок. Поскольку чаще всего в ленточном основании наибольшая нагрузка приходится на продольные стержни арматуры, именно они должны быть особенно прочными. Специалисты рекомендуют использовать рифленые стержни класса AIII. На непучинистых почвах для возведения зданий и сооружений, имеющих не слишком существенную массу, будет достаточно арматуры с диаметром 12 мм. Если же строительство планируется на сложном грунте и с использованием тяжелых материалов, лучше сделать выбор в пользу арматуры диаметром 14 или 16 мм.

Как показывает практика, поперечные, а также вертикальные перекладины арматуры в случае с ленточным основанием нагружаются относительно слабо, в качестве них может применяться гладкий стержень диаметром от 6 до 8 мм. Как правило, этого окажется вполне достаточно для того, чтобы стабилизировать конструкцию и придать ей нужную форму.

После того, как армирование будет успешно завершено, конструкция заливается бетонным раствором. Чтобы получить бетон хорошего качества, лучше замешивать его не руками, а при помощи специальной установки. А в случае, если подобная возможность по той или иной причине отсутствует, раствор следует тщательно проколоть и утрамбовать. В процессе высыхания, желательно периодически промачивать залитую поверхность водой.

Заземленных рецептов крафта | SegmentNext

В этом руководстве «Заземленные рецепты крафта» мы перечислили все различные рецепты из «Заземленного». В Gounded есть различные предметы, которые можно создать, и все они так или иначе помогут вам выжить в гигантском мире вокруг вас.

Заземленные рецепты крафта

Ниже мы перечислили рецепт предмета и ингредиенты, необходимые для выполнения этого рецепта.

Пластина на груди желудя
3 Панцирь желудя
6 Лист клевера
4 Тканое волокно

Желудевый шлем
1 Желудевый панцирь
5 Пушистый клещ
3 Тканое волокно

Ножки желудей
4 Sap
2 Панцири желудя
4 Тканое волокно

Часть сундука для муравьев
2 Кислотные железы
5 частей муравья
2 пух от клещей

Ant Club
4 части муравья
2 Mantible Mantible
2 тканое волокно

Шлем муравья
1 Голова муравья
3 части муравья
5 Пушик от клещей

Поножи для муравьев
6 частей муравья
4 Пушик от клещей
2 Тканое волокно

Тапочки от тли
2 Пушик от клещей
2 Сырое мясо тли

Armor Glue
3 Mite Fuzz
2 Sap
1 Тканое волокно

Стрелка
2 Пушик для клещей
5 Игла для чертополоха

Баскетбольное кольцо
2 Шелк паука
2 Доска для травы
1 Стебель для травы

Часть пчелиного сундука
4 Пушик пчелы
1 Жало пчелы
4 Кожа ягодки

Пчелиный шлем
5 Пушистый пух
2 Паучий шелк
1 Ягодная кожа

Пчелиные поножи
4 Пушик пчелы
4 Паучий шелк
4 Ягодная кожа

Кресло Berry
2 Кожа Berry
4 Шелк паука
3 Шип личинки

Ягодная кожа
2 Кусочек ягод

Бомба
2 Рост грибов
1 Яйцо муравья
4 Кусок сухой травы

Bounce Web
2 Rubber
4 Sprig

Столовая
2 Шкурка
2 Тканое волокно

Стул
5 Веточка
1 Доска для травы
4 Тканое волокно
2 Часть муравья

Клеверная шляпа
4 Клеверный лист

Клеверные поножи
3 Клеверный лист
2 Веточка
3 Тканое волокно

Клеверный жилет
6 Клеверный лист
3 Тканое волокно

Сборщик росы
5 Паутинный шелк
8 Кварцит
6 Стебель сорняков
5 Тканое волокно

Дверь
3 Доска для травы
1 Стебель сорняков
1 Тканое волокно
1 Веточка

Повязка на глаз
2 Повязка из волокон
1 Sap
1 Тканое волокно

Волокнистая повязка
2 Растительные волокна
1 Сок

Этаж
4 Доска для травы

Газовая стрелка
5 Стрелка
1 Газовый мешок Stinkbug

Противогаз
4 Gnat Fuzz
1 Щупальца Stinkbug
1 Нос долгоносика

Кусок сундука для жижи
5 Шкура для жижи
2 Губ для жижи
4 Кусок сухой травы

Очки Grub
3 Шкура Grub
1 Сырое мясо долгоносика

Поножи Grub
4 Шкура Grub
2 Клещи Fuzz
4 Кусок сухой травы

Топор для насекомых
3 части Bombardier
10 Gnat Fuzz
1 Голова божьей коровки

Лук для насекомых
2 Кусок паука
2 Клык паука
2 Шелк паука

Молоток от насекомых
4 Ягодная кожа
1 Кипящий сальник
4 Мешок с газом Stinkbug

Jerky Rack
5 Bombardier разделяет
6 сплетенных волокон

Нагрудная пластина для божьей коровки
4 Кожа ягодки
2 Лепестка цветка
4 Части божьей коровки

Шлем божьей коровки
3 Кожа ягодки
1 Голова божьей коровки
2 Детали божьей коровки

Ножки божьей коровки
4 Кожа ягодки
4 Лепесток цветка
5 Детали божьей коровки

Лезвие личинки
1 Кислотная железа
3 Шкура личинки
2 Шип личинки

Наклон
3 Клеверный лист
2 Веточка

Поддон для бревен
3 Кусочки сухой травы
2 Клещи Fuzz
4 Веточки
4 Плетеное волокно

Приманка Arrow
5 Arrow
1 лепесток цветка

Ловушка для приманки
4 Пружина
4 Лепесток цветка

Мятный молоток
1 мятный кусок
3 лепестка цветка
3 паучий шелк

Mite Hat
5 Gnat Fuzz
5 Grub Hide

Навесная голова ткача сфер
1 Панцирь желудя
3 Кусок паука

Голова муравья-солдатика
1 Голова муравья
1 Панцирь желудя
1 Челюсть муравья

Навесная голова рабочего муравья
1 голова муравья
1 раковина желудя

Грибной двор
1 верхушка желудя
1 испорченное мясо
6 стебель сорняков
8 тканое волокно

Palisade
3 Стебель сорняков
2 Тканое волокно

Palisade Gate
4 Стебель сорняков
4 Сплетенное волокно

Галечный топор
2 Галечный
1 Тканое волокно
3 Веточка

Молоток из гальки
4 Галька
1 Волокно
3 Веточка

Галька-копье
1 Галька
3 Растительное волокно
2 Веточка

Поддон для досок
3 Кусочки сухой травы
5 Галька
4 Тканое волокно

Лампа для растений
2 Кусочки сухой травы
3 Сок
2 Веточка

Инструмент для ремонта
1 Кварцит
2 Веточка
2 Тканое волокно

вертел для жарки
4 камешек
4 веточки

Крыша
4 Лист клевера
1 Стебель сорняков

Угол крыши
4 Клеверный лист
1 Стебель сорняков

Внутренний угол крыши
4 Листья клевера
1 Стебель сорняков

Резина
1 Кислотный сальник
1 Смола

Уловитель сока
1 Acorn Top
1 Ant Mantible

Строительные леса
2 Стебель сорняков

Бра
3 кусочка сухой травы
1 сок
2 веточка

Лопата
1 Панцирь желудя
1 Тканое волокно
2 Веточка

Станция для смузи
1 верхняя часть желудя
5 шкура для еды
4 веточка

Кинжал паучьего клыка
1 Паучий клык
4 Паучий яд
3 Паучий шелк

Капюшон паука
2 Кожа ягодки
3 Кусок паука
2 Клык паука

Куртка паука
3 Кожа ягод
4 Шелк паука

Наколенники паука
2 Кожа ягодки
4 Кусок паука
4 Шелк паука

Колючая полоса
1 Сок
2 Тканое волокно
3 Игла чертополоха
3 Стебель сорняков

Колючая веточка
2 Тканое волокно
5 Игла чертополоха
3 Веточка

Лук из веточки
4 Пушик для мошек
2 Тканое волокно
3 Веточка

Лестница
4 Доска для травы
1 Стебель для травы

Стенка ствола
3 Стебель сорняков

Корзина для хранения
4 Клеверный лист
3 Тканое волокно

Сундук для хранения
4 Панциря желудя
2 Лист клевера
4 Сок

Фаршированная тля
2 Сырое мясо тли
2 Пушик от клещей

Фаршированный Bombardier
10 Gnat Fuzz
5 частей Bombardier
1 Кипящий сальник

Фаршированный комар
5 Комариный пух
2 Сырое мясо комара

Чучело зараженного долгоносика
2 Пушик клеща
1 Нос долгоносика
3 Сырое мясо долгоносика
3 Рост грибов

Чучело клеща
10 Пушистик клеща

Чучело муравья-солдата
5 Пушик комара
5 частей муравья
2 Челюсти муравья
1 Голова муравья

Фаршированный долгоносик
2 Пушик комара
1 Нос долгоносика
4 Сырое мясо долгоносика

Прочная дверь
3 Стебель сорняков
4 Плетеное волокно
2 Веточка

Прочная стена
4 Доска для травы
1 Стебель для травы

Super Armor Glue
1 Berry Leather
4 Spider Silk

Горелка
3 Кусок сухой травы
2 Растительное волокно
1 Сок
2 Веточка
2 Тканое волокно

Маркер следа
1 Клеверный лист
2 Растительные волокна
2 Веточка

Треугольник Пол
2 Доска для травы

Треугольные леса
1 Стебель сорняков

Треугольная стена
2 Доска для травы

Бомба с растяжкой
1 Шелк паука
2 Деталь муравья

Веноновая стрела
5 Стрелка
1 Паучий яд

Стена
4 Доска для травы

Емкость для воды
3 Раковина желудя
1 Лист клевера
2 Тканое волокно

Стенка ствола с окном
2 Стебель сорняков

Прочная стена с окнами
3 Доска для травы
2 Стебель для травы

Стена с окнами
3 Доски для травы
1 Стебель сорняков

Верстак
3 Доска для травы
2 Сок
4 Веточка

Тканое волокно
3 Растительное волокно

.

Control Foundation DLC Руководство по коллекции Папы

Pope’s Collection — это побочная миссия в недавно выпущенном дополнении для Control. Миссия Pope’s Collection DLC Control Foundation проведет вас через этот раздел карты, чтобы найти и восстановить удостоверения личности на их соответствующих местах.

В этом руководстве мы проведем вас через все места для удостоверений личности, а также места их размещения для завершения миссии Поупы.

Control Foundation DLC Коллекция Папы

Эту миссию дает Эмили Поуп после того, как она спустится в базовый лагерь.Она поручает вам найти 5 удостоверений личности, принадлежащих пяти разным сотрудникам, работающим на объекте, то есть главному инженеру по раскопкам, главному картографу, ведущему физику, начальнику службы безопасности и руководителю отдела исследований.

Эта миссия — своего рода головоломка, так как нахождение и размещение нужной карты в нужном месте откроет лифт в следующую область.

Карты валяются на карте, и вам просто нужно найти их и положить на соответствующие столы.

Как только вы поговорите с Эмили и она назначит вам миссию, поговорите с ней еще раз, чтобы получить инструкции и ключ, который вам понадобится, чтобы открыть комнату лифта, в которой есть одна из карточек.

Расположение карт
Первая часть — это поиск карт, поэтому ниже показаны все местоположения карт;

Идите на склад и найдите три смежные комнаты желтого цвета с лампами на дверях. Первая карта находится в крайней правой комнате и находится на крайней правой полке внутри комнаты.

Вторая карта находится внутри желтого бункера, который находится наверху выступа.

Через этот бункер и свет позади него, а за углом вы найдете приподнятую платформу с ящиками вокруг нее.Третья карта находится прямо под столом наверху платформы.

Четвертая карта немного сложнее. Вам нужно подняться над локацией первой карты, над комнатами и на платформу над ними. Оказавшись на вершине, вам нужно отправиться вправо к огромной бетонной башне.

В башне высоко наверху есть окно, цель — попасть туда. Используйте способность камня, чтобы вызвать выступы из каменной стены, чтобы добраться туда. Оказавшись там, вы найдете карту у изножья кровати в окне.

Пятая карта находится внутри лифтовой комнаты позади бетонной башни. Он открывается с помощью ключа, который вам дала Эмили. Как только вы разблокируете его, вы найдете карту прямо перед ним.

Размещение карт
Собрав все карты, теперь вы должны поместить их в соответствующие слоты, чтобы выполнить задание. Все слоты для карт (столы) находятся внутри этой лифтовой комнаты, вам просто нужно определить, какая карта принадлежит к какому столу. Затем вы взаимодействуете с консолью у стола, чтобы разместить карту.

Ниже приведены идентификаторы всех стоек для размещения карт:

Начальник службы безопасности
Имеет радио и некоторое видеооборудование, включая кинопленку и телевизор. Сверху также размещено несколько необычных пушек.

Главный инженер по земляным работам
Стол с киркой и другими инструментами для земляных работ принадлежит инженеру по земляным работам.

Ведущий физик
Имеет колыбель Ньютона рядом с зажженной лампой.

Начальник отдела исследований
У него много книг, компьютер, флаг и пишущая машинка.Также на стене висит групповое фото.

Старший картограф
Стол с несколькими книгами в углу и только картой под лампой. У Алоса есть карта на стене над столом.

Как только все карты будут размещены в нужных местах, лифт в центре комнаты активируется, указывая на то, что вы поместили карты в нужные места.

.

Добро пожаловать! — Оцени свою музыку

В 2003 году закрылась легендарная хьюстонская компания графического дизайна Pen & Pixel Graphics, Inc. Компания потратила более десяти лет на то, чтобы создать свой узнаваемый стиль для тысяч обложек южных рэп-альбомов — загруженных ярких коллажей дешевых стоковых фотографий с автомобилями, моделями и рэперами, расположенными в диковинных местах, вроде комнаты, полной медведей мафии (Doin Thangs) или коробку Lucky Charms (The Leprechaun), и на нее нанесен великолепно безвкусный выбор шрифтов, который вы найдете на рекламных щитах по всей сельской Америке.Однако даже создание классических альбомов таких исполнителей, как Juvenile и Soulja Slim, не могло спасти компанию, поскольку веб-сайты для обмена файлами позволили фанатам копаться в релизах Cash Money и No Limit, не просматривая их обложки.

Спустя семнадцать лет после того, как он впервые закрылся, 21 Savage и Metro Boomin возродили офисы Pen & Pixel для выпуска Savage Mode II , альбома, который на поколение удалено от эпохи, которую он почитает. Два Атланта нависают над обложкой, и все на своих местах — адский особняк, пальмы и даже легендарный нож из оригинальной обложки Savage Mode , украшенный эффектным шиком на переднем плане.После анонса обложки в большинстве дискуссий в социальных сетях участвовали молодые слушатели, которые были сбиты с толку художественным руководством Pen & Pixel. У меня были свои вопросы: какое отношение имеет и этот альбом к грязно-южному стилю, предложенному на обложке? В таких песнях, как «No Heart» из первого Savage Mode, суперпродюсер из Атланты Метро Бумин и 21 супер-продюсер Метро Бумин собрали всю напряженность хорошего фильма ужасов в ловушку-сингл. Подвешенный зловещим скрипом синтезатора в минорной тональности Метро, ​​рэпер изобиловал кровавым потоком слогов, медленно набрасывая истории своим летаргическим протяжным голосом из Атланты, от которых Фредди Крюгер видел кошмары.Но альбомы для вечеринок, сопровождаемые каверами Pen & Pixel, обычно были веселыми и энергичными — даже bouncy . Где была связь?

Как оказалось, Savage Mode II органично объединяет старое с новым, идеально используя творческие прорывы Metro и 21 с момента их последнего сотрудничества, Хэллоуина-сюрприза 2017 года Without Warning . Если первый Savage Mode был самодельным слэшером, то этот альбом — его исследовательский, высокобюджетный сиквел блокбастера; у него даже есть бесстрастное повествование от самого Моргана Фримена, чтобы показать вам, насколько он хочет быть от event .Такая песня, как «Glock in My Lap», воспроизводит оригинальную формулу дуэта с медленными угрозами насилия над простыми, вздымающими волосы аккордами фортепьяно — но на этот раз неистовые скрипки и средневековый хор входят в кадр во время первого куплета, чтобы уравновесить ситуацию. страшнее. На «My Dawg», столкнувшись с такими же душераздирающими мелодиями, 21 Savage читает рэп о неудавшемся ограблении ломбарда, в результате которого погиб его друг, а также не торопится угрожать тем, кто сомневается в его подлинности после того, как рейд ICE 2019 года показал, что он родился в Великобритании. .Между этими видами треков Metro Boomin перемещается по множеству других стилей, которые иногда вызывают ассоциации с элементами старой школы южного хип-хопа в стиле Pen & Pixel, предлагая свой самый впечатляющий сборник битов за последние годы.

Его блестящий музыкальный слух позволяет ему ссылаться на музыкальную историю крупных городов Юга, не теряя при этом контроля над звуками, которые сделали этот дуэт популярным. С его веселой скрипкой, упругой перкуссией и скользящим басом возвышенный «Rich N **** Shit» мог бы походить на те хиты, которые Мэнни Фреш делал для Cash Money Records в Новом Орлеане двадцать лет назад — если бы это было не так. t для охлажденных синтезаторов песни, а также радостно-автоматические крики и трели избранного куплета Young Thug.

Большая часть альбома основана на зловещих тонах мемфисского рэпа 90-х, одной из самых мрачных композиций, когда-либо претендующих на оригинальную эстетику Pen & Pixel. «Many Men» не сильно отличается от обычного материала 21 Savage, отсылающего к хиту 50 Cent 2003 «Many Men», чтобы передать его паранойю («многие мужчины хотят убить меня, чувак, мне уже около 50»). Но все в песне — от мрачной мелодии до финала, где 21 искажает свой вокал по сравнению с замедленным семплом оригинальной песни 50 Cent — перекликается с музыкой с оттенками ужаса, пионерами которых выступили такие группы Мемфиса, как Three 6 Mafia, чьи жуткие инновации неоднократно подражали поколению продюсеров из Атланты, в том числе Metro, 21 из которых даже пробовали напрямую в 2018 года, когда я был .Оба артиста полностью погрузились в музыку своих стилистических предков, что освежает альбом-ловушку мейджор-лейбла и делает даже более слабые песни здесь значительными.

Часто эклектичный диапазон стилей продюсирования альбома выводит 21 Savage из зоны комфорта, чтобы выявить то, что делает его таким уникальным голосом в рэпе. Savage Mode II Заключительный трек «Said N Done» напоминает шелковистую R&B песню 90-х; можно было бы ожидать задушевного напева над этим, что делает ледяной монотонный голос 21 звучит еще более онемевшим и подозрительным, чем обычно.Возможно, в самом странном эксперименте альбома «Steppin …» переворачивает сэмпл из песни Родни О 1986 года «Everlasting Bass», царапины на пластинках и все такое. 21 Сэвидж, который стал намного более опытным рэпером, чем он был три года назад, даже пробует устаревшие направления рэпера 80-х — с забавным эффектом, поскольку он все еще использует чрезмерно современные панчлайны, такие как «заставил их убийц на твой шаг как DoorDash ». Известно, что Cash Money и Three 6 сэмплировали одни и те же сырые звуки десятки раз в расцвете сил.

Это не значит, что Savage Mode II застрял в прошлом.На «RIP Luv» мутное, сильно искаженное звучание синтезаторов создает ностальгическую ауру SoundCloud, поскольку 21 использует свою холодную, осторожную речь, чтобы передать, насколько измученным он стал после разрыва отношений, разрушенных неверностью («Покойся с миром для любовь моя, я сдался давным-давно … Я плачу изнутри и улыбаюсь, когда камеры исчезают »). Несмотря на то, что с годами он потерял некоторую грубую вокальную угрозу и перешел за пределы ритмов, которые наиболее легко соответствовали его стилю рэпа, 21 по-прежнему находит множество харизматических моментов, подобных этому.«Мистер Прямо сейчас» больше, чем что-либо другое, напоминает мне о выходе за границы нынешних производителей ловушек, таких как Пьер Борн. Благодаря особенности Drake и заразительному припеву, эта версия альбома, скорее всего, вырастет в рейтинге TikTok или вырвется в чарты.

Подобные композиции демонстрируют, насколько хорошо Savage Mode II управляет своей универсальностью. Он точно знает, когда стремиться к чему-то современному, а когда указывать на прошлое; он точно знает, когда исследовать новую территорию, а когда вернуться к резкой жестокости, прославившей 21 Savage.Все это объединено удачно расположенными переходами битов, которые делают проект бесконечно увлекательным и связным прослушиванием. На своем последнем альбоме 21 Savage и Metro Boomin добавляют классические нотки к своему устоявшемуся звуку и придают всему современный слой краски, создавая лучший громкий трэп-альбом года.


Расширенная рецензия на Esoteros.net
__

Я вспомнил роман Ласло Краснахоркая «Меланхолия сопротивления», на котором венгерский мастер Бела Тарр позже построил свой полнометражный фильм «Werckmeister hazóniák [Werckmeister Harmonies]». -настройка фортепиано от так называемой простой интонации до «ровного темперамента» — как было предложено Андреасом Веркмайстером в конце 17 века — совпадает с началом народного восстания, несущего в себе семена безумия и иррациональности.Затем я подумал о том, как каждая история, грубо говоря, циклически чередует порядок и хаос, встречая точки разрыва, после которых восстанавливается новый баланс, каким бы ненадежным, эфемерным или даже иллюзорным.

Теперь очевидно, что даже радикальные сдвиги исторического авангарда в музыке, постоянно развиваясь и долгое время оказывая свое влияние на последующие поколения, постепенно продвигались в направлении неизбежного «возвращения к порядку». «Новая простота», которая вернет тональность и простые структуры в основу композиционной практики.
Нет сомнений в том, что Сара Давачи в настоящее время является одним из наиболее ярких представителей этой тенденции: но, будучи полностью принадлежащей к обновленной минималистической чувствительности, в ее случае это, похоже, не связано с каким-либо суждением о заслугах или идеологической позицией, но более вероятно из исконной «духовной» необходимости. Кроме того, нет ничего удивительного в том, что человеческое тело и разум испытывают подлинную гармонию по отношению к согласным мелодическим фигурам и к комбинации дополняющих друг друга звуков, и, следовательно, даже среди формальных нововведений эпох Возрождения и романтизма это составляло почти непоколебимый канон до порога двадцатого века.

Даже при отсутствии подлинного внутреннего умиротворения в работах Давачи остается, по крайней мере, глубокое чувство порядка, ясность письма и робкая импровизация, которые естественным образом удовлетворяют наши механизмы восприятия, заполняя их пустые пространства с очевидной абсолютной точностью. Тем не менее, благодаря уже сформировавшейся близости к органу и другим инструментам, проистекающим из него, на двойном LP Cantus, Descant молодой американский композитор не только сочетает стилистические особенности современного эмбиента / дрона с интенсивным мелодическим влиянием. но также находит эффективный компромисс между сияющими гармониями и небольшими микротональными перегибами, приветствуя спонтанные или индуцированные колебания, которые становятся неотъемлемой частью звуковой ткани.

На четырех сторонах альбома переплетаются параллельные повествования, связанные с различными клавишными инструментами, краеугольными камнями дискурса, который, между священным и светским, проходит через всю историю западной музыки, начиная с барочных геометрий Баха и Букстехуде. к симфонизму эпоса прогрессивного рока. Подобно легкому бризу, отголоски далекого и недалекого прошлого пронизывают яркие внутренние пейзажи Давачи, добавляя плотности воздушным столбам (реальным или смоделированным) различных органов: устойчивые тона, и в особенности тона органа, подвержены естественному волнистость, которая, кажется, придает им более человечный характер, своего рода круговое дыхание, над которым Давачи работает с дополнительными эффектами тембрального сдвига и обфускации, модулируя остановки речи, как уже экспериментировал Карл Великий Палестина, а совсем недавно Лоуренс Инглиш (Lassitude, 2020) .[…]

Несмотря на явное преобладание исключительно инструментальных произведений, весь сборник, кажется, вдохновлен формой «печальной песни», которая относится как к известной Третьей симфонии Генрика Гурецкого и к Арво Пярту, так и к опять Скромные саундтреки Михая Вига к фильму Тарра (трогательная, «бесконечная» мелодия «Мидлендса»): синтез неоклассической и популярной лирики, бедности и возвышенности, что — возможно, не случайно — указывает на подчеркнутую существенность восточноевропейской сцены , эпицентр сближения сакрального и трансцендентного измерения в музыке со стороны новых поколений.С Cantus, Descant Сара Давачи окончательно впитывает эти чувства и изливает их, полностью контролируя свои собственные средства выражения, в глубоко личный итог, противоположный невзгодам современной души.


Сохраняет сложность Crack-Up , но борется с его разногласиями и бурной силой в обмен на плавучесть, сияние и юношескую энергию дебюта. Богато фактурный и мелодичный. Блаженство до мурашек по коже, временами вызывающее восторг.

«Берег» — это яркий солнечный луч, который наполнит ваши полые кости сиропообразным сиянием.

Теплое одеяло для холодной зимы 2020 года.


Всякий раз, когда происходит что-то серьезное, и вы находитесь прямо там, переживаете это (например, глобальную пандемию и сопутствующие ей мировые политические беспорядки, присутствующие во время выпуска этого альбома), это сложно понять очевидное влияние этого и очень легко преувеличить свои чувства по этому поводу в то время. На эту запись не повлияли напрямую ни одно из этих событий, но она очень напоминает о них и о путешествии человечества в целом.

Я всегда считал, что мое главное восхищение «Океаном» с точки зрения доставки проистекает из того факта, что музыка вне времени (это не каламбур). Конечно, жанр или даже общее звучание Phanerozoic II: Mesozoic | Кайнозой вполне может в конечном итоге звучать старомодно, как и природа всей музыки. Я полагаю, что психология, которую мы изучаем повсюду, имеет меньше шансов так закончиться.
Сказать, что Океан поет о камнях, рыбах, динозаврах, буквальном океане и Боге, не воздает им должное, точно так же, как высказывание Pink Floyd The Wall о сумасшедшем парне, строящем стену, не делает эту группу справедливость.

Эти песни о массовом исчезновении флоры и фауны, но все же о потерях, отчуждении и эфемерности человеческих эмоций. И все же они буквально говорят о смерти динозавров. Мы не знаем, как звучали или ощущались эти периоды в истории Земли, и это музыкальное произведение не покажет этого, но если вы дадите ему достаточно свободы, оно определенно поможет вам нарисовать картину течения времени и отметок. он оставляет позади.

Я возлагал большие надежды на эту пластинку, тем более, что ее предшественник произвел на меня сильное впечатление, а также с тех пор, как я недавно отказался от этой музыки, но Phanerozoic II не разочаровал ни в малейшей степени.
Мне очень нравится более частое использование клавиатуры, вокальные эффекты поразили меня. Это просто похоже на очень хорошо продуманную историю, рассказанную менее чем за час, которую вам даже не нужно обращать внимание на слова, чтобы понять. Тот факт, что The Ocean решили включить в этот альбом элементы блэк-метала (см. Jurassic | Cretacious и, в гораздо большей степени, Pleistocene ), меня нисколько не удивляет, поскольку если есть кто-то, кто признает универсальность этот жанр должен быть Робин Стэпс, главный герой «Океана».Средневосточные риффы звучат так свежо и в то же время так древно.

Мне почти кажется, что я портю его всем, кто это читает, но это только потому, что я считаю, что ваша интерпретация этого будет такой же личной, как и моя собственная. И мужик, хор на миоцене | Плиоцен вызывает у меня дрожь.

Несмотря на то, что BBC Radiophonic Workshop широко известна своими саундтреками к фильму «Доктор Кто», она была гораздо более разнообразным, чем это, как показывает этот очаровательный сэмплер библиотечной музыки 1960-х годов.Иногда, например, в The Delian Mode, он достигает таких точек, на которые другим пионерам электронной музыки потребуются годы.

Я не знаю, как описать эту песню. Он такой невероятно транспортный. Я чувствую, что должен быть в этой квартире, когда слушаю его, задумчиво глядя на ночной пейзаж Тайбэя. Ощущение, что одно слово не может уловить, а может быть, даже многие. Что касается фактических деталей о песне, то вокальное исполнение Kento Nagatsuka сильное, а гитара узловатая, но успокаивающая.Особо следует упомянуть постановку, которая дополняет инструменты и голос множеством продуманных звуковых эффектов — водянистые звуки, мягкое жужжание, легкий щелчок — никогда не навязчивые, всегда идеально размещенные. Блаженный.


RUBY

Чтобы получить руководство по системе оценки драгоценных камней Retrospectreview, щелкните здесь.

Из всего, что совершил взрыв инди-рока — и этот список является коротким — его величайшим подвигом могло быть то, как он взял ностальгию, спусковой крючок которой так глубоко личен для всех нас, и превратил ее в опыт настолько универсальный, что руководители отрасли сфабриковали вокруг него целый рынок.В эксплуатации ностальгии нет ничего нового; Кэрри Браунстайн говорила об этом на The Woods еще в 2005 году. Но так много классических работ, выпущенных примерно в конце 2000-х годов, активно исследовали этот феномен, в отличие от других работ. Более того, целью были не старые пердуны, у которых ничего не осталось, кроме их воспоминаний. Это были молодые люди: дети в возрасте от 20 до 20 лет, уже лишенные гражданских прав и тоскующие по теплому свету прошлых лет.

Ирония в том, что Halcyon Digest , четвертый альбом Deerhunter и один из величайших инди-рок-альбомов той эпохи, заключается в том, что его чувство ностальгии почти полностью иллюзорно.Брэдфорд Кокс не прожил жизнь этих персонажей, но он действительно прожил жизнь человека, которому нужно было вызвать их к существованию. Как квинтэссенция инди-артиста (он же тот, кто действительно любит говорить о своей музыке) Кокс сплетал сеть за сетью в интервью о своих детских травмах, подростковых годах, которые он провел в больнице с синдромом Марфана, и об идиосинкразических музыкальных тенденциях, которым он научился в процесс. Журналисты тогда начали требовать персонажей, а Кокс был ничем, если не персонажем — он с готовностью предоставил план для бесчисленных песен, которые он и его группа из Джорджии выпустят на протяжении многих лет, когда они наиболее актуальны.Тем не менее, что преступно упускается из виду в его личности и в контексте его панк-хвастовства, так это то, как это, кажется, компенсирует неловкую квир-идентичность, которая с трудом проявляется даже в его музыке.

Об этом прямо не говорилось, пока Джеймисон Кокс из Pitchfork не написал его еще в 2014 году, но Halcyon Digest — очень странная работа. Большинство альбомов Deerhunter таковы, но эта запись, в частности, прояснила эту точку зрения. Ощущение места происходит прямо из фильма Грегга Араки: осеннее небо, закатанные косяки, синие джинсы, подвальная панк-сцена, бесконечное количество подросткового беспокойства, отвращения к себе и необузданной страсти.На обложке изображен школьный учитель из Атланты Деннис Дайнион в костюме перед конкурсом «Мисс Стар Лайт» в 1982 году: фигура, пронзительно окутанная тьмой, тошнотой времен Рейгана и кризисом СПИДа на пороге.

Многие из его песен — это скорее закодированные сообщения, чем прямые рассказы, как цветные платки в заднем кармане. « Earthquake » открывает пластинку, как будто вы просыпаетесь от мокрого сна, его тяжелая задержка и голосовые вдохи с близкого микрофона возникают, как приливы неудержимой похоти.« Revival » из-за его макового великолепия находит рассказчика уединенным в жутко знакомой религиозной страсти. « Memory Boy » представляет любовника мечты, потерянного во времени. А « Helicopter », выдающийся трек в таком ужасающе мучительном контексте, который кажется хлыстом, повествует о тяжелом положении российской молодежи Дмитрия Макарова, ставшего жертвой торговли людьми. И все же это идет дальше: подход потока сознания к написанию текстов, который Кокс так часто использует, встраивает эти песни с подсознательной гранью, раскапывая скрытые мысли и обнажая их.

Как выяснилось к тому времени, когда Monomania за 2013 год сказал вслух тихую часть, Halcyon Digest делает упор на ностальгию лишь уловкой. Вместо этого пластинка была попыткой Кокса смешать жанр, столь одержимый перформативными, гетеронормативными «различиями», с настоящей уродливой гомосексуальностью. Так много квир-СМИ посвящено романтизированию прошлого, потому что многие квир-жизни проводят свою юность в пузырях мучений, блокируя дни как механизм выживания. И это вдвойне для тех, у кого нет влечения, когда желание воспроизвести культуру натирает ее хроническую гиперфокусировку на сексуальном.Если Кокс хотел просто представить себе подростковый возраст, который ему никогда не понравился, он, по крайней мере, случайно коснулся краеугольного камня квир-опыта.

Для остальных, кто ничего не мог понять, есть тонкое чувство ритма и текстуры пластинки, которые делают ее настолько захватывающей. Сейчас это трудно вспомнить, но в то время Radiohead (после выпуска своего ставшего плодом альбома In Rainbows ) в одиночку несли факел каждой инди-группы, пытающейся заработать на жизнь, и их статус культовой рок-группы был на одном уровне. с The Beatles и Led Zeppelin позволили будущей культовой группе остаться в живых.Слушатели хипстеров, особенно те, кто читал Pitchfork, тоже жаждали этих групп. Именно поэтому Grizzly Bear, Dirty Projectors и Animal Collective стали группами своей эпохи; они баловались «акустическим исследованием», достаточно уникальным, чтобы удовлетворить сравнения Radiohead, и журналисты подтвердили это.

Deerhunter была одной из этих широко разрекламированных групп, хотя поначалу они были встречены с большим скептицизмом после выпуска своего дебюта на Kranky Records. Cryptograms , в его непроницаемой тумане и запутанной лирике, ощущался как работа трибьют-группы Spacemen 3, и многие осуждали их чрезмерную зависимость от педалей задержки и реверберации. Halcyon Digest , напротив, настолько изящен, насколько это возможно для задержки и реверберации. Продюсер Бен Аллен, грузинский соотечественник, отчасти ответственный за соответствующие открытия Gnarls Barkley и Animal Collective, привнес новообретенные низкие частоты в крутящееся звучание группы. Такие песни, как шумная «Коронадо» или эйфория «Фонтанная лестница», были бы невозможны без его помощи.Но Кокс и гитарист Локетт Пандт тоже были на одной волне, создавая песню за песней, основанную на традиционных структурах, а не на экспериментальных коллажах на их предыдущих альбомах. Объединение получилось kismet, поскольку Halcyon Digest был настолько успешным набегом на доступное сочинение песен, что группа решилась на него несколько лет спустя с гораздо худшими результатами.

Если Кокс был харизматичным исключением среди инди-знатоков, то Пундт был обывателем хипстера: тихий белый чувак с неизменно насмешливым лицом, но без заметной личности.Джонни Гринвуд он определенно не был. Но Кокс обожал свою игру на гитаре, настолько импрессионистичную и информативную в стиле пост-панк, насколько это подходило для панк-группы, и его лаконичность вызвала некоторые не совсем необоснованные сравнения Смитов. Halcyon Digest — это во многом рекорд Кокса, но, как и в случае с «Agoraphobia» на Microcastle прошлого года, у Пундта есть то, что многие считают лучшей песней здесь. « Desire Lines » — это снежный ком, набирающий силу во время исполнения, достигающий гипнотической кульминации, которой никогда не бывает.Это, несомненно, Deerhunter, но это также поворотный момент для группы, которая когда-то только пробовала писать нормативные рок-песни.

Нормативное написание рок-песен, как выясняется, будет постепенно прекращено даже через пять лет после смены гвардейцев на оптимизм и претензий хип-хопа на доминирование. Скатертью дорога для бесчисленного множества людей, обходящихся минимумом таланта. Deerhunter вполне может быть отнесен к этим актам как один гигантский, парадоксально-однородный шар инди-пуха, но это значило бы сбрасывать со счетов странную подрывную деятельность их работ. Halcyon Digest может быть озабочен заезженными стереотипами, но движущая сила этого внимания — поиск прошлого, которого на самом деле никогда не существовало, как ребенок плачет по потерянной матери. « Он бы посмеялся », пронзительная семиминутная эпопея, резко замыкающая рекорд, — это посвящение ушедшему с поверхности афинскому панку Джею Ритарду. В контексте пластинки это панегирик другому объекту: подвальной сцене, обещанию юной любви, воспоминаниям, которых не могло быть.«Я никогда не жил на ферме», — говорит Кокс, активно игнорируя свою историю. Для такого человека, как он, только приближение к реальности — это все, что когда-либо могло быть.


.

Отправить ответ

avatar
  Подписаться
Уведомление о
