Вязка крючком арматуры: Как вязать арматуру крючком и другими способами?

Как вязать арматуру проволокой крючком. Как правильно вязать арматуру

Содержание

1. Как вязать арматуру проволокой крючком. Как правильно вязать арматуру
2. Как вязать арматуру шуруповертом. Участник форума «Дом и Дача» amarrak рассказывает о том, какими способами можно вязать арматуру для фундамента
3. Как вязать арматуру под бетон. Как правильно вязать арматуру для монолитной плиты – общие сведения
4. Крючок арматурщика. 1 Назначение и особенности процесса
   • 1.1 Конструкция
5. Как вязать армопояс для фундамента. Устройство армопояса: этапы работы и их особенности

Как вязать арматуру проволокой крючком. Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки.

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться.

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции.

Как вязать арматуру шуруповертом. Участник форума «Дом и Дача» amarrak рассказывает о том, какими способами можно вязать арматуру для фундамента

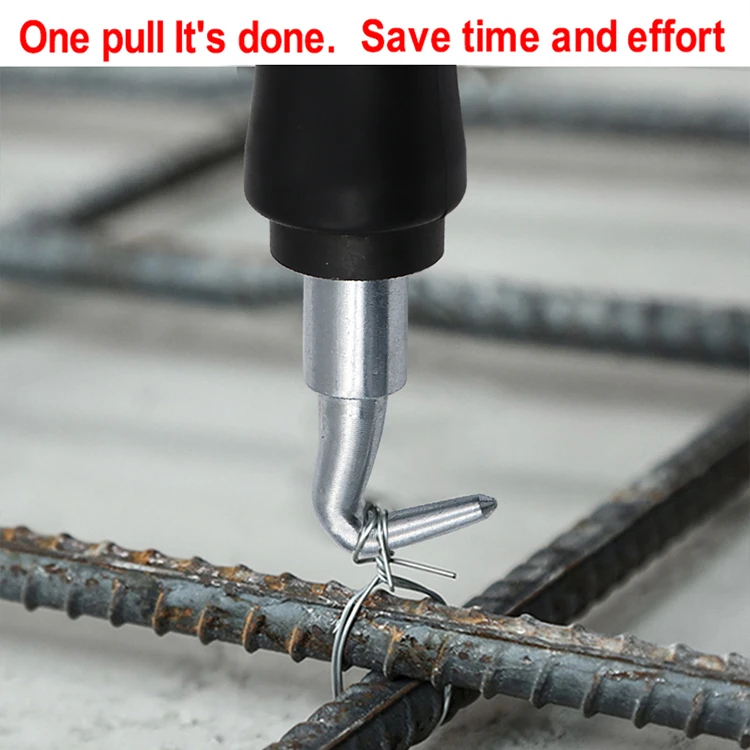

Крючок для вязки арматуры
Ручной крючок можно сделать из любой проволоки или сварочного электрода 3-4 мм толщины. Чтобы ручка была удобной на неё можно надеть кусок шланга. Ещё его можно сделать из мастерка, у которого отломалась лопатка. Его конец подгибается и затачивается. Подойдёт для этого и ручка от малярного валика. У купленного в магазине крючка для вязки – крючок свободно вращается в ручке.
Ещё для вязки арматуры можно использовать шуруповёрт зажав в его патроне насадку в виде крючка который можно сделать самому из гвоздя, шестигранника 4 мм. или другого подобного материала. Закрепив насадку нужно опытным путём, на глаз определить скорость вращения шуруповёрта, чтобы он туго закручивал проволоку и при этом не рвал её.
Проволока
В качестве вязальной проволоки применяется низкоуглеродистая отожженная сталь, чтобы проволока была мягкая на изгиб. Проволока бывает разного цвета — черная без покрытия, оцинкованная или белая. Если проволока плохо гнётся её нужно подержать 30 мин в костре, а затем охладить на воздухе.
Как правило для вязки арматуры диаметром 10-14 мм применяется проволока1,2-1,4 мм. Если взять тонкую проволоку, то её придётся складывать в два раза, потому что он слабовата, а более толстую трудно крутить.
Иногда для ускорения работы необходимо померить длину окружности мотка проволоки. В некоторых случаях её можно сразу разрезать и получить много готовых отрезков.
Как вязать
Берётся арматура и кладётся друг на друга крестом. Затем проволока длиной 30-40 см. складывается пополам.
Вариант первый – для вязки плиты или для горизонтального слоя арматуры. На расстоянии одной трети от петли проволока загибается вокруг пальца. Потом её подсовывают под арматуру, а в петлю нужно вставить крючок. Свободный кусок проволоки, огибая арматуру, натягивается и заводится на ложе крючка, который крутиться и захватывает при этом конец проволоки. При этом руки не отпускают проволоку до тех пор, пока крючок не захватит крепко проволоку, потом она отпускается. Количество оборотов определяется опытным путём. После закручивания проволоки крючок вынимается, а свободные концы проволоки можно обрезать.
Второй вариант применяется для вертикального слоя арматуры, в этом способе арматура фиксируется, лучше, чем в первом варианте.

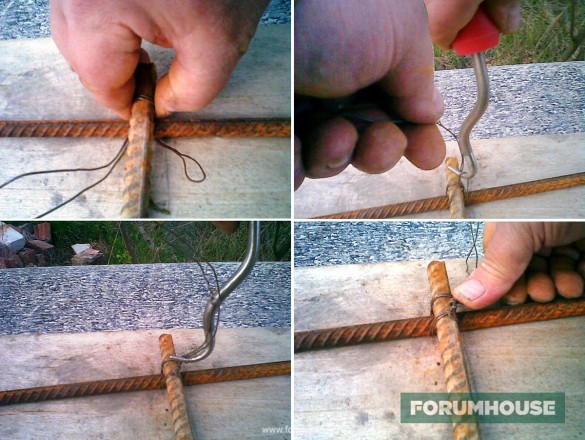

В этом варианте проволока складывается пополам, но прутки обвязываются по-другому как на фото. Затем пальцами проволока плотно прижимается к прутку, а концы проволоки загибаются на себя, вставляется крючок в петлю и проволока закручивается. Крючок вынимается, концы проволоки загибаются.
Вязка при помощи шуруповёрта
Всё производится, так как рассказано выше, но при этом используется шуруповёрт. Поэтому нужно немного освоиться с инструментом и вязка арматуры будет лёгкой.
Фиксаторы защитного слоя
Во время вязки арматуры для плиты в качестве подставок под арматуру можно использовать нарезанные трубы ПВХ диаметром 40-50 мм. Их нарезают как колбасу на дольки, требуемой высоты. Паяльником в них можно сделать выемки для арматуры.

Как вязать арматуру под бетон. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;

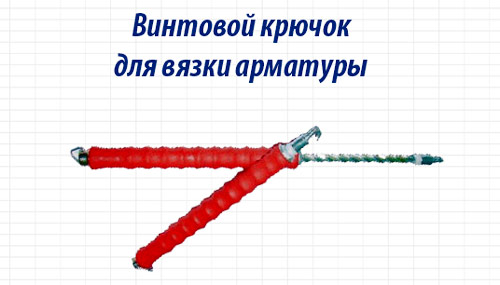

• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;

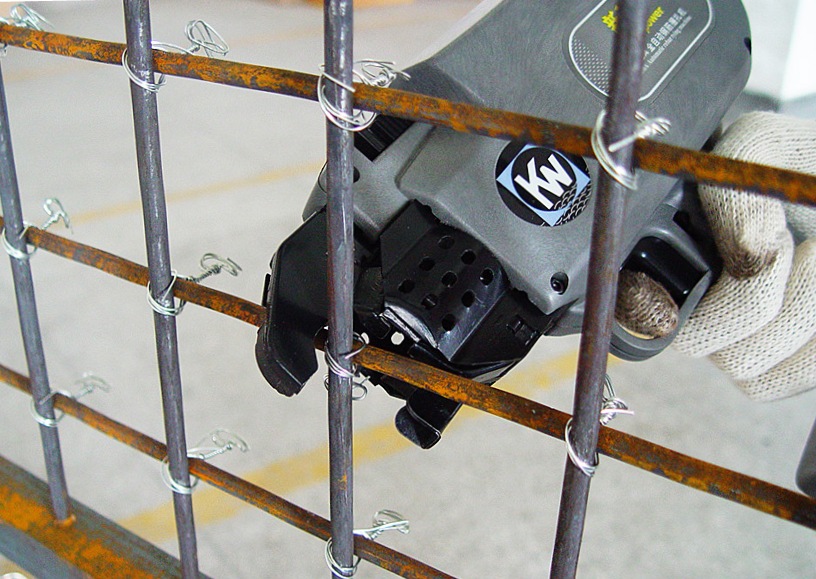

• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Крючок арматурщика. 1 Назначение и особенности процесса

Для начала определим, что делает крючок для вязки арматуры, и какая задача перед ним стоит.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой . Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка  чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции .

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Очевидно, что такой труд своими руками без инструментов делать нельзя. Мало того что вы просто быстро устанете, так ведь проволока еще и довольно острая, что чревато мелким травматизмом.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.

1.1 Конструкция

Из чего же крючок для вязки арматуры состоит? Конструкция у него, очень простая. Настолько простая, что сделать его можно даже своими руками, а производство моделей без дополнительного функционала поставлено на поток.

Это впрочем, не касается продвинутых образцов. Тот же автоматический крючок-пистолет – самый настоящий профессиональный инструмент, высокотехнологичный и дорогостоящий.

Рассмотрим простейший крючок, который при желании можно сделать своими руками. Состоит он из:

1. Ручки.
2. Стержня.

Ручка делается из пластика или дерева. Здесь она мало чем отличается от ручки какой-нибудь отвертки, разве что форма немного иная, так как приспособлен крючок для действий с другой вращательной амплитудой.

Ручной крючок для арматуры

Стержень имеет диаметр от 2 до 4 мм. Делают его из того же металла, что и отвертки. Основание стержня наклонено от центральной оси на 15-30 градусов. Его крайняя часть закручена крючком еще сильнее, ее наклон уже равняется примерно 60-70 градусам.

По сути это обычный крючок с удобной ручкой. Его краешком мы зацепляем проволоку, затем поворачиваем инструмент вокруг своей оси как отвертку . Чем больше поворотов, тем больше витков образуется.

Принцип действия, как видим, крайне прост. Единственная проблема – огромное количество однотипных действий. Неопытный человек поработав с крючком пару часов, обнаружит что у него начинают болеть запястья, а работы сделано не так уж и много. Проблему решает автоматический подход или применение продвинутых инструментов для вязания.

Как вязать армопояс для фундамента. Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.



2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.


3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.

Как вязать арматуру при помощи крючка

Именно армирование превращает бетонный монолитный фундамент в мощное и надёжное сооружение, которому не страшны проседания грунта. И такую чудесную конструкцию возможно возвести своими руками.

Если строить дом своими руками, то знание о том, как правильно вязать арматуру, становится одним из самых ценных приобретений. Нужно осознавать всю меру ответственности и вникнуть – как же на самом деле правильно и точно осуществить этот непростой процесс.

Крайне нежелательно монтировать армировочный каркас при помощи сварки. Сварное соединение необратимо изменяет свойства и состав стали, поэтому если сварка неизбежна следует либо свести количество сварных швов к минимуму, либо использовать арматуру специальных марок. Сварной монтаж армировочного каркаса обычно используется при строительстве панельных домов, но наш разговор не о них.

На самом деле, несмотря на кажущуюся сложность, вязать арматуру достаточно просто. Ведь цель вязки – удерживать армировочные стержни в заданном положении во время заливки фундамента бетоном, проще говоря – зафиксировать, чтобы не сдвинулись. Собственно, сама связка не значительно влияет на прочность конечной конструкции.

Проволоку брать крайне желательно калёную (обожжённую) диаметром не менее 1 мм круглого сечения. Такая проволока гнётся и тянется намного лучше, чем необожженная. Благодаря своим качествам она более плотно стягивает прутья и соединение получается намного прочней. Связывать прутья некалёной простой проволокой плохая идея, потому что она чаще обламывается и рвётся.

Фиксаторы нужны для создания зазора между опалубкой и краем арматуры. Благодаря им каркас будет скрыт в толще плиты после окончательного застывания бетона, а это предотвратит его быструю коррозию и скорое разрушение возведённого фундамента.

Крючок для связки арматурного каркаса можно сделать самому. Для этого нужен кусочек рифленого армировочного прута и маленькие подшипники для ручек. Готовые крючки из магазина быстро портятся и часто просто неудобны. Ещё бывают винтовые полуавтоматические крючки, но и они несовершенны – оставляют обрывки проволоки (а мы же помним – из плиты ничего торчать не должно).

Выполнить вязку арматурной сетки можно, конечно, не одним только крючком. Существуют специальные арматурные пистолеты, заправленные проволокой. Такой инструмент связывает прутья быстро, надёжно и единообразно, нужно только поднести его к узлу решётки и сделать «пафф!».

Когда бетон вполне застынет и наберёт прочность, фундамент будет готов. А знание о правильном вязании арматурной сетки останется с вами навсегда и будет полезно в последующих возможных проектах.

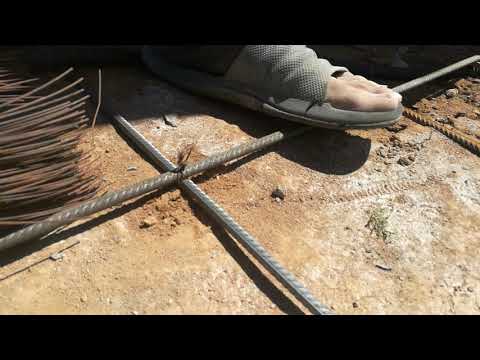

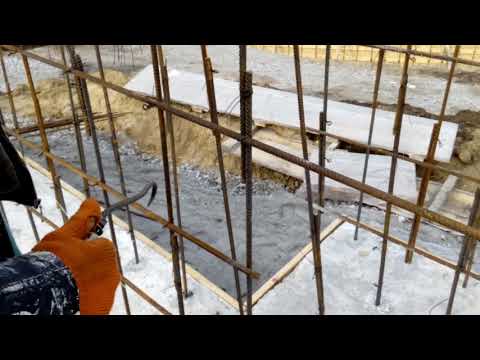

Как вязать арматуру крючком. Видео урок.
