Вязка арматуры для плиты: Как правильно вязать арматуру для монолитной плиты + схема

Содержание

Схемы вязки арматуры монолитной плиты фундамента и перекрытия, видео технологии

Монолитные железобетонные плиты могут служить фундаментом или перекрытием. В обоих случаях возможно самостоятельное изготовление арматурной сетки для них из стальных или композитных прутьев. Элементы соединяют сваркой (только металлические) или связывают проволокой.

Оглавление:

  1. Проволока и хомуты
  2. Расчет прутьев
  3. Список инструментов
  4. Армирование фундамента
  5. Упрочнение перекрытия
  6. Ручная и механизированная вязка

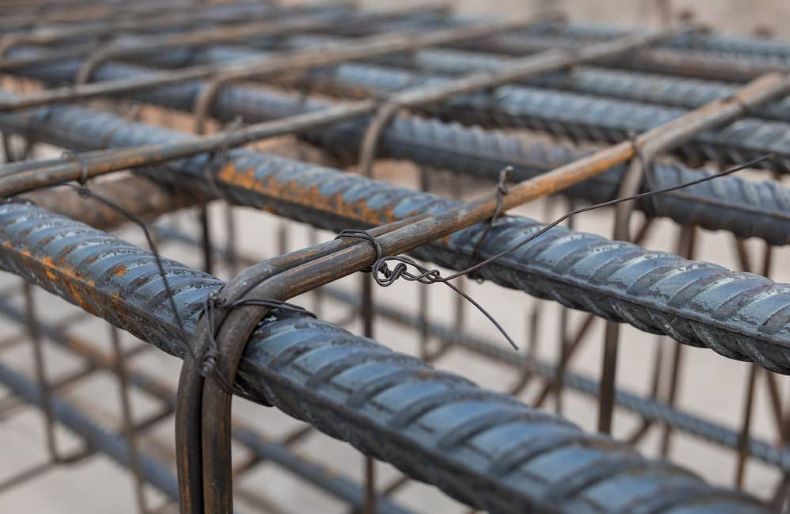

Выбор проволки

Для вязки, в том числе каркаса монолитной конструкции, используют специальную гибкую обожженную (термообработанную) проволоку круглого сечения диаметром 0,8-8 мм. Ее изготавливают из низкоуглеродистой стали — оцинкованной или без защитного покрытия. Оцинковка предупреждает коррозию. По плотности слоя различают два класса изделий — у второго она больше почти в два раза. Применение технологии отжига делает металл прочнее, эластичнее. При покупке вязальной проволоки обращают внимание на маркировку — должна присутствовать бука О (отожженная).

Необработанная высокой температурой проволока с трудом изгибается, рвется. Допустимо связывать ей детали каркаса, если предварительно подержать над открытым пламенем около получаса.

Арматурные прутья правильно связывать оцинкованной проволокой, но если есть необходимость сэкономить, то допустимо использовать обычную, без защитного покрытия. По способу термообработки различают два вида:

  • Светлая (С) — без окалины.
  • Черная (Ч) — с окалиной. По прочности и гибкости не отличается от светлой, но работать с ней обязательно в перчатках, окалина пачкает руки.

Проволока продается в мотках или нарезанная, с кольцами на концах.

Второй вариант предпочтительнее, работу с ней выполнять проще и быстрее, так как ее не нужно нарезать. Примерный расход — до 50 см на один узел. Точная цифра зависит от толщины арматуры и проволоки. Для расчета необходимого количества составляют схему будущего каркаса с уже заложенным шагом между элементами.

Толщина проволоки:

  • диаметр прута до 12 мм — 1,2 мм;
  • диаметр прута 14 и более — до 1,6.

Использовать проволоку толще 1,6 мм можно, но неудобно (целесообразно только, если выбрана арматура очень большого диаметра), а изделия тоньше 1,2 мм часто обрываются, что увеличивает расход времени и денег.

Хомуты

Арматуру монолитной конструкции, состоящую из прутов диаметром до 18 мм можно вязать пластиковыми хомутами-стяжками. Это узкие ленты с поперечными насечками и храповым язычком. Преимущества по сравнению с проволокой: отсутствие коррозии; выполнение работы проще и быстрее. Хомуты продают нескольких размеров — под определенную толщину.

Минус — многие строители утверждают, что узлы из пластиковых стяжек часто рвутся. Для композитных прутов вместо них можно использовать пластмассовые фиксаторы-скрепки (скобы).

Арматура

Расчет толщины прутьев, размера ячеек (шаг между стержнями), количество поясов каркаса и шаг, расхода обязательно должен производить специалист с большим опытом в сфере фундаментных и бетонных работ. Для монтажа надежной сетки необходимо учесть все характеристики грунта на стройплощадке и особенности будущего здания — этажность, материал стен, предполагаемую нагрузку, форму.

Для каркаса монолитной железобетонной плиты в стандартных случаях применяют прутья диаметром 8-16 мм. Основу сетки изготавливают из рифленой арматуры класса А500, гладкие стержни подбирают в качестве вспомогательных элементов. Размер ячейки (шаг) — от 20х20 до 40х40 см. Чем больше вес будущей постройки, тем больше расход.

Для вертикального упрочнения (соединения связанных соседних поясов) при монтаже плит фундаментов и перекрытий правильно использовать специальные гнутые скобо-гибочные изделия — хомуты. Их изготавливают из арматуры класса А240 или А500 диаметром от 4 до 40 мм, в основном гладкой, реже — рифленой. Стандартные размеры — от 15х15 до 40х40 см, выбор подходящего делают с учетом шага между поясами сетки.

Инструменты

Связывать стержни проволокой можно следующими ручными или электрическими инструментами:

  1. Крючок для вязальной проволоки (скручиватель).
  2. Приспособления в виде буквы «г», изготовленного своими руками из рифленой арматуры, гвоздя или электрода толщиной до 4 мм.
  3. Арматурные кусачки — другое название — реверсивные клещи.
  4. Щипцы, пассатижи, плоскогубцы.
  5. Шуруповерт. Работа выполняется в несколько раз быстрее, для вязки делают своими руками насадку в виде крюка из гвоздя или толстой проволоки. Минус по сравнению с ручными вариантами — шум.
  6. Пистолет (автоматический вязчик). Из-за высокой цены применяют только в профессиональном строительстве, но можно взять его в аренду. Выпускают два типа автоматических вязчиков — аккумуляторные и механические (работают без электропитания). Преимущества: высокая скорость; почти нет обрывов; стабильность качества узлов; возможность менять размер и прочность петли; за счет использования удлиняющего приспособления не приходится нагибаться. Недостатки: для труднодоступных мест потребуется дополнительный ручной инструмент; шум.

Армирования фундамента

Каркас монолитной фундаментной плиты состоит из 1-3 поясов, горизонтально расположенных друг над другом. Поясом называется сетка (ряд) из пересеченных под прямым углом продольных и поперечных прутьев. Основания самых легких нежилых сооружений имеют толщину примерно 15 см, для них достаточно одного ряда. При строительстве домов, торговых, промышленных зданий чаще всего устанавливают 2 пояса с шагом около 15 см, в особых случаях, когда требуется повышенная прочность или толщина более 40 см, монтируют третий.

Для монолитной плиты вязку арматуры можно выполнить двумя способами: прямо в котловане или снаружи. Технология монтажа:

1. Поверх песчано-гравийной подушки залить тонкий (до 7 см) слой тощего бетона. После его застывания настелить слой гидроизоляции.

2. Установить по всей площади будущего фундамента специальные пластиковые подставки под арматуру. Они обеспечат минимальный требуемый зазор в 5 см между первым поясом каркаса и основанием.

3. Разложить прутья. Шаг соблюдать от 20 до 40 см, по расчету и схеме специалиста. Стержни располагать в длину с нахлестом от 30 до 50 см. Под несущими стенами, колоннами пруты размещают чаще.

4. Следующий пояс монтируют на высоте не менее 10 см от нижнего. Расстояние рассчитывают таким образом, чтобы верхний ряд был залит слоем бетона толщиной не менее 3 см, иначе высока вероятность коррозии.

5. Для соединения между собой связанных поясов каркаса к нижнему привязывают вертикальные стержни с шагом 20-40 см или устанавливают хомуты. По периметру фундамента каждый продольный и поперечный ряды заканчивают прутьями, согнутыми под углом 90°, или открытыми П-образными хомутами.

6. Верхние концы вертикальных стержней должны выступать над фундаментом. Это нужно для соединения плиты с каркасами стен.

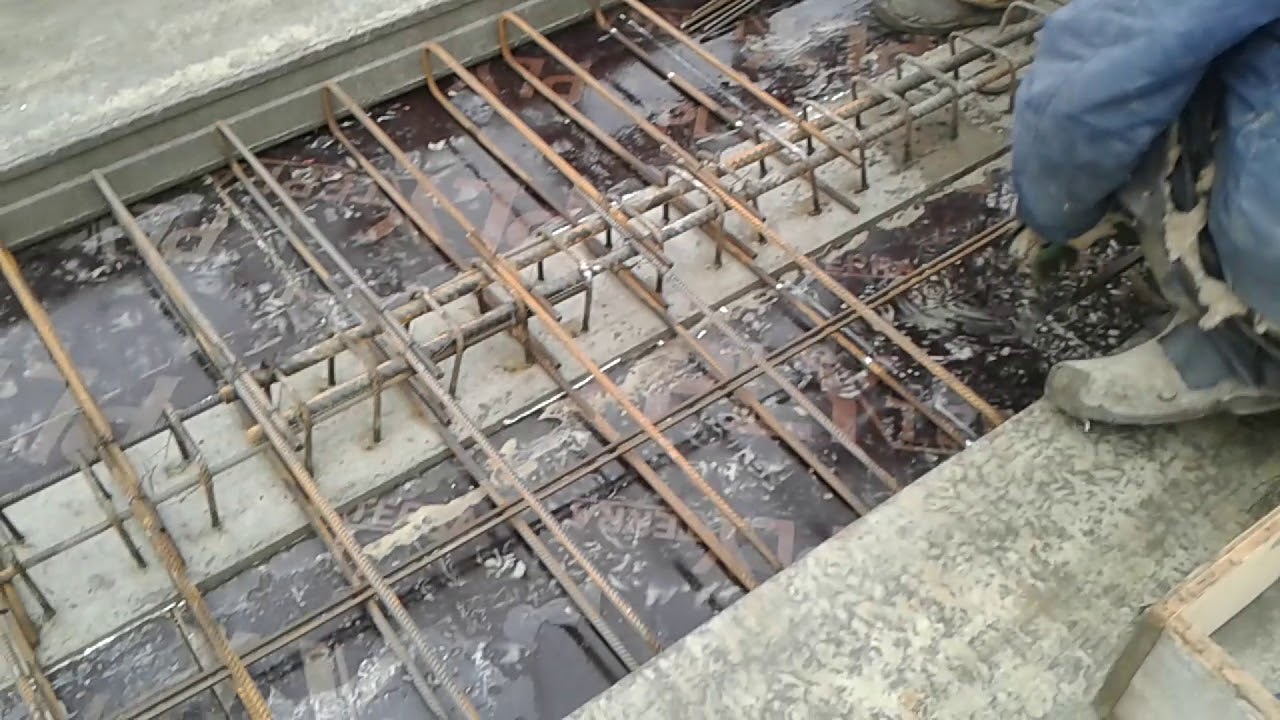

Технология армирования перекрытия

Перекрытие — горизонтальный несущий элемент конструкции здания, разделяющий этажи и являющийся основой для пола. Один из вариантов его монтажа — заливка из бетона прямо на месте цельной плиты. Обычно его выбирают, если дом имеет сложную форму (круглую, полукруглую) или по каким-либо другим причинам невозможно установить сборную систему из готовых плит или балок.

Общие сведения о расчете:

  1. Рекомендуемая толщина монолитного перекрытия составляет одну тридцатую ширины пролета, но не менее 15 см.
  2. При расчете учитывают материал стен и предполагаемый общий вес мебели, техники, которые будут стоять на этаже, количество людей внутри помещения, интенсивность их перемещения.
  3. Конструкция должна заходить на несущие стены.
  4. Количество поясов армирования зависит от выбранной толщины плиты. Если перекрытие тонкое (около 15 см), то достаточно одного. В остальных случаях делают два пояса.

Технология изготовления монолитного перекрытия схожа с методикой монтажа фундамента. Также требуется размещение опалубки, но с дном. Для ее установки между этажами ставят подпорки и на них кладут доски.

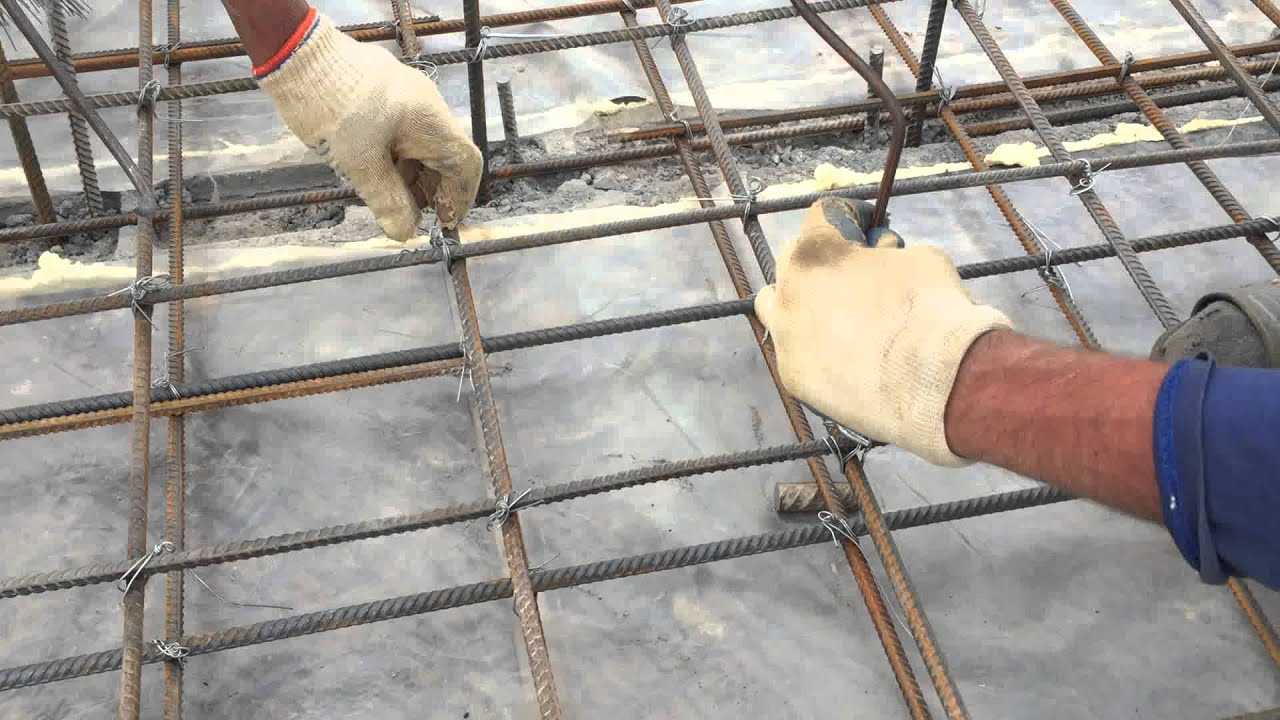

Ручная вязка

Порядок действий при армировании каркаса монолитной железобетонной плиты методом ручной вязки крючком:

  1. Сделать заготовки из проволоки длиной по 25-30 см. Самый простой способ — болгаркой разрезать сразу весь моток.
  2. Куски проволоки сложить пополам и поместить на каждом стыке сетки.
  3. Готовую петлю слегка изогнуть и подвести под углом 45 градусов (по диагонали) под стык прутьев.
  4. Ввести крючок внутрь петли, подхватить им второй конец отрезка проволоки. Загнуть его так, чтобы он не соскакивал с инструмента.
  5. Поворачивая крючок по часовой стрелке, закрутить петлю до упора. Необходимо контролировать силу давления на проволоку, чтобы она не оборвалась. Обычно хватает 3-4 оборотов.
  6. Повторить действия на каждом стыке.

Плоскогубцы, щипцы, реверсивные клещи в петлю не вводят. Левой рукой нужно взяться за концы проволочной заготовки, правой с инструментом, захватить их и закрутить до упора.

Механизированная вязка

При использовании для связывания арматуры шуруповерта установленную самодельную насадку-крючок вводят в петлю. Затем включают инструмент на минимальном количестве оборотов. Выполнив узел, проверяют его качество и регулируют обороты. Если проволока надорвана — уменьшают, если петля слабая или совсем не затянулась — увеличивают.

Пистолет достаточно поднести к месту пересечения прутьев и нажать на кнопку или рычаг. Примерно за 1 с прибор завязывает прочную петлю и обрезает излишки. Обычная проволока для автоматического вязчика не подходит, нужно покупать специальную в кассетах. Расход — 1 кассета примерно на 40-150 узлов (в зависимости от метража).




Армирование фундаментной плиты: чертеж и порядок укладки

Армирование плитного фундамента – один из важнейших этапов строительства.

Армирование фундаментной плиты, выполненное в строгом соответствии со СНиП и другими требованиям технологического процесса, обеспечивает высокую прочность и надежность основания постройки. Фундаментная плита – монолитная конструкция, отличающаяся высоким уровнем устойчивости к различного рода нагрузкам. Сооружение данной конструкции позволяет равномерно распределить эти нагрузки по всему основанию строения. Одно из главных преимуществ данной конструкции – точное распределение поперечного напряжения.

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

Армирование плитного фундамента осуществляется стержнями, диаметр которых составляет от 14 до 16 мм. Вяжут арматуру исключительно стальной проволокой.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

  1. Шаг укладки – 20 см.
  2. Ширина плиты – 7 м 20 см.
  3. Количество прутов – 720 : 20 = 36 шт.
  4. Шаг укладки – 20 см.
  5. Длина основания – 9 м 80 см.
  6. Количество прутов – 980 : 20 = 49 шт.
Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см.

Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Армирование

Схема армирования монолитной плиты довольно проста. Каркас состоит из двух горизонтальных сеток, связанных между собой вертикальными перемычками, обеспечивающими постоянную высоту конструкции. Плитный фундамент – это монолитная железобетонная конструкция, для прочности которой и необходимо создание качественного арматурного каркаса. Он в свою очередь состоит из двух сеток, укладываться которые должны так, чтобы расстояние между нижней и слоем гидроизоляционного материала было не менее 50 мм.

После того как будут уложены продольные пруты нижней сетки, приступают к укладке поперечных стержней, строго соблюдая установленные параметры шага между ними. Надежную фиксацию обеспечивает правильно выполненная вязка арматуры.

Фундаментная плита заливается только после того, как будет завершен монтаж арматурного каркаса, так как работы с бетоном выполняются в один прием. По отдельным небольшим частям монолитную плиту заливать нельзя.

Согласно СНиП и ГОСТ арматурный каркас должен быть утоплен в плиту основания не менее, чем на 5 см, поэтому при монтаже каркаса арматурные пруты режут на 100 мм короче установленных длины и ширины плитного основания.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Таким образом, при создании упора нагрузка на подпорку будет распределяться равномерно.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

Составляющие каркаса не должны возвышаться над поверхностью монолитной плиты. Подробно изучить порядок выполнения работ по армированию плитного фундамента можно изучить, посмотрев видео:



Плитный фундамент – самое прочное, качественное и надежное основание, которое обустраивают как для небольших загородных домиков, так и для многоэтажных зданий. Для получения качественного фундамента необходимо дать бетону набрать прочность. Этот процесс длится не менее 40 дней, полное высыхание наступает спустя 30 дней после завершения процесса заливки бетона. В эти дни важно защитить свежесозданную плиту от высоких температур, повышенной влажности или морозов.

Армирование фундаментной плиты

Невозможно обустроить фундамент без процесса бетонирования. Этот материал является основополагающим компонентом в закладке плитного основания. Но, следует отметить, что сам по себе материал плохо выдерживает нагрузки на изгиб. А в случае фундаментной плиты подвергается таким испытаниям. Для того, чтобы повысить данный показатель необходимо проводить армирование фундаментной плиты. В таком тандеме роли распределяются следующим образом: бетон хорошо выдерживает нагрузку на сжатие, а арматурный каркас – на изгиб.

Этапы армирования



Основные моменты заключаются:

  • в выборе подходящей схемы;
  • в правильном подборе диаметрального сечения стержней;
  • в способе соединения арматурных прутьев между собой.

Нельзя допускать использование материала с высокой степенью коррозии. Лучше применять вязальную проволоку, а не пластиковые затяжки.

Попробуем представить подробную инструкцию выполнения этапов усиления плиты арматурой.

Выбор схемы для армирования

Существуют требования к монтажу армирующего каркаса для плитного фундамента, которые отображены в СНИПах. Итак, схема армирования монолитной плиты выглядит следующим образом:

  • каркас монтируют двухслойным. Каждый слой представляет собой металлическую решётку с квадратной ячейкой габаритами 300 мм. Перехлёст между собой обеспечивается посредством вязальной проволоки;
  • каждую часть необходимо расположить как можно ближе к граням плиты, то есть слой покрытия как в верхней, так и в нижней зоне бетоном не должен превышать 30 мм;
  • в торцах решётки соединяют металлическими хомутами, имеющими П-образный вид;
  • для дополнения плиты фундамента монолитными конструкциями типа колонн или несущих стен необходимо установить стержни. Здесь необходимо предусмотреть выпуски арматуры из основания на некотором расстоянии;
  • рекомендуется под несущие стены или под печь уменьшить размеры ячеек решёток.

Требования к проёмам

Зачастую при монтаже плитного основания приходиться обустраивать проёмы, в частности для проведения инженерных сетей. По данному этапу следует обратить внимание на такие нюансы:

  • в процессе вырезания отверстий в металлическом каркасе следим за тем, чтобы концы обрезанных прутьев были загнуты вверх;
  • если проём составляет больше чем 300 мм, необходимо произвести усиление. Для этого по периметру проёма прикрепляем прутики с диаметральным сечение 10 – 14 мм;
  • проёмы по габаритам менее 150 мм усиливать не нужно.

Способы вязки арматуры

Вязка осуществляется несколькими способами: с помощью сварочных работ и посредством вязания проволокой. В случае использования сварочного аппарата, соединения могут разрушиться под действием нагрузок.

Вязка арматуры может осуществляется при помощи сварочных работ или посредством вязания проволокой.

Вяжется арматура в плитном основании с помощью калёной проволоки, диаметральное сечение которой составляет от 1 мм до 1,4 мм. Из неё нарезают заготовки длиной 20 мм, а затем с помощью специальных инструментов необходимо связывать стержни между собой. Перед тем как вязать арматуру, необходимо выбрать инструмент:

  • вязальный крючок;
  • вязальный пистолет.

Вязальный пистолет продуктивный. Но практичнее вязальный крючок. Для ускорения процесса подготавливают шаблон. В доске толщиной 3 см проделывают отверстия с шагом равным местам вязки каркаса. Длина доски составляет около 3 м. Связать таким способом получиться быстрее.

Требования к арматуре

Следующий вопрос, какую арматуру использовать? Для любого материала, который используется в строительстве, существуют требования, обоснованы в ГОСТе. Для плитного фундамента также так же классифицируется. Представим краткий перечень:

  • А-III – совпадает с маркировкой А-400. Сечение переменное, другими словами – ребристых;
  • А-II – маркируется как А-300. Отличается периодическим разреженным сечением;
  • А-I- соответствует маркировке А-240 – гладкая.

Кроме перечисленных выше отметим такие виды арматурных стержней, как марка А-500С, используемая для сварных конструкций. Такой материал для частного строительства почти не используется, так как дорогой. Для изготовления берут легированную сталь.

Укладка арматуры в плитный фундамент при малогабаритном строительстве выполняется по упрощённой схеме. В верхней и нижней зоне размещается сетка с одинаковыми ячейками. Расстояние между сетками составляет 100 мм. Для толстой плиты данный параметр увеличивается.

Расчёт арматуры

На практике часто оказывается, что арматура для монолитной плиты с диаметральным сечение 12 мм сможет выдержать оказываемые нагрузки. Для надёжности используют диаметр 16 мм. В принципе, следует придерживаться следующего правила, чем больше нагрузка планируется на плиту, тем толще арматуру необходимо использовать.

Сколько арматуры надо чтобы произвести армирование плитного фундамента определяется расчётом. Если данная процедура составляет сложность, то можно воспользоваться онлайн-калькулятором. Начинают с параметров толщины плиты:

  • габариты пролёта разделяют на 20, максимум 25;
  • допустимы отклонения до 1%;
  • в результате получается толщина плиты.

Далее рассчитывается количество арматуры. Для этого используются габариты плиты по длине и ширине:

  • делим параметры на количество пролётов;
  • умножаем на длину и на ширину количество пролётов, получая длины поперечной и продольной арматуры, затем цифру удваивают;
  • при следующем расчете устанавливают, сколько стержней нужно для соединений нижней и верхней сетки.

Альтернатива металлическим стержням

Заменить металлические стержни можно стеклопластиковой арматурой. Особенности использования композитной продукции состоят в следующем:

  • использование прутиков из стекловолокна аналогично стальным, соединяя пластиковыми затяжками или же металлической проволокой;
  • специалисты не приводят ни одно довода, который бы говорил о том, что использовать композитную арматуру при армирование монолитной плиты не следует;
  • большее распространения для армирования стекловолоконные прутья для ленточных фундаментов. В частном строительстве данный тип укрепления подойдёт и для плиты;
  • к достоинствам можно отнести долговечность и удобность в использовании. Во-первых, транспортировка бухт стекловолокна на участок проще, а вес настолько мал, что справиться можно с армированием и в одиночку.

Укрепление плитного основания процесс, которым пренебречь нельзя. Прочность и надёжность монолита обеспечит комфорт и уют будущего жилища.

Армирование плитного фундамента — расчет и установка

При условии «сложной» почвы и в регионах, где преобладают высокие грунтовые воды, при строительстве домов чаще всего устанавливается монолитный фундамент. Такая основа может быть заложена на любую глубину (незаглубленный или мелкозаглубленный фундамент подходит для малоэтажного строительства, а заглубленный – для многоэтажного). Однако, независимо от типа постройки, обязательно выполняется  армирование плитного фундамента. Для этого, на первом этапе необходимо выбрать нужный материал, рассчитать его количество и сечение арматуры. Далее выполняется нарезка прутков, изготовление подставок и непосредственная укладка армопояса.

Рассчитываем количество арматуры

Для возведения монолитных основ обычно применяются прутья диаметром не меньше 10 мм. Чтобы рассчитать необходимое количество материала, достаточно знать следующие показатели:

  • Стандартная длина армирующих прутьев составляет 6 м.
  • На стыках стержней перехлест должен составлять не менее 0,4-0,6 м.
  • Арматура с ячейками 15 х 15 или 20 х 20 см, укладывается 2 слоями.

Исходя из этого довольно просто рассчитать сколько материала потребуется. Допустим, мы укладываем плиту высотой 400 мм, длиной 4000 мм и шириной 6000 мм. При этом применяется арматура диаметром 12 мм. В этом случае нам потребуется 500 м прутьев. В горизонтальном армопоясе получится 21 ряд стержней, а в вертикальном – 31.

Более точный объем материала зависит от конкретного проекта. Поэтому для правильного расчета и укладки арматуры в плитный фундамент стоит дополнительно изучить СП 50-101-2004 пункты 5 и 12.5, где перечислены все требования, предъявляемые к сооружениям этого типа.

Дополнительно потребуется приобрести специальную вязальную проволоку, с помощью которой будут скрепляться стрежни армопоясов. Ее объем зависит от количества стыков каркаса. Зная эти данные можно легко рассчитать, сколько проволоки потребуется для работы. Обычно один кусок вязального материала составляет 30 см (для прочности он складывается в 2 раза).

Полезно! Стержни можно сварить, однако такая конструкция будет отличаться меньшей прочностью.

Чаще всего при вязке арматуры для плитного фундамента используется термически обработанная катанка диаметром 1,2 – 1, 4 мм, она подходит для прутьев размером от 8 до 12 мм.

Полезно! Если приобрести более толстую проволоку, то будет очень сложно формировать из нее узлы. Очень тонкая катанка может порваться в процессе вязки нарезанных прутков.

Резка прутьев

Проще всего выполнять кройку стержней по шаблону. Для этого сперва необходимо нарезать все продольные куски обоих поясов, а затем подготовить все поперечные стержни.

Проще и дешевле всего осуществить крой при помощи обычный болгарки (УШМ) с диском по металлу. Благодаря этой машине можно резать стержни любого размера.

Также можно использовать:

  • Гидравлические ножницы по металлу (болторезы). Однако они подойдут только для прутков диаметром 6-8 мм и обойдутся очень дорого.
  • Газовый резак. В этом случае придется получить разрешение, которое позволит выполнять опасные работы.

На этом же этапе необходимо подготовить и нарезать куски арматуры для подставок.

Изготавливаем подставки

Нижний слой армирующего каркаса укладывается на готовые пластиковые подставки, после этого на него устанавливаются специальные «столики», которые поддерживают следующий слой конструкции. Они изготавливаются из куска арматуры, размер которого рассчитывается исходя из толщины монолитной плиты. Допустим, мы имеем дело с основанием толщиной 40 см. В этом случае расчеты будут следующими:

40 см (высота плиты) – 8 (два защитных слоя по 4 см) – (4 х 1 см) (толщина прутков умноженная на их количество) = 28 см.

Изготавливается поддерживающий «столик» путем изгиба в П-образную форму. Радиус изгиба подбирается в индивидуальном порядке. «Хвостики» подставки отгибаются в противоположные стороны, образуя тем самым надежные упоры, которые позволят уложить и зафиксировать оба слоя конструкции.

Укладка арматуры

В первую очередь выполняется укладка первого слоя армокаркаса, для вязки которого потребуются:

  • крючок;
  • вязальный пистолет;

При строительстве частных домов чаще всего используются шуруповерты с обычными крючками, которые позволяют механизировать и ускорить процесс работы, не требуя при этом лишних денежных затрат.

Укладка армокаркаса производится в два этапа.

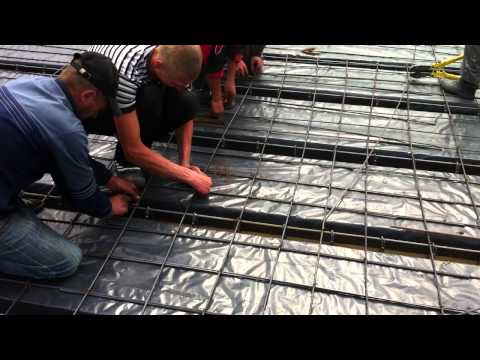

Установка нижнего пояса

Вязка арматуры и ее укладка выполняются следующим образом:

  • Продольные стержни раскладываются подготовленные пластиковые подставки через 15-20 см друг от друга (исходя из размера ячеек).
  • Поперечные стержни укладываются сверху с таким же шагом.
  • 30 см катанки складывается вдвое и еще раз сгибается пополам. После этого край катанки нужно завести под стык, где прутки пересекаются по диагонали.
  • В полученную петлю необходимо поместить жало крючка и начать вращать инструмент по часовой стрелке. Проволока с силой стянет стыки стержней, благодаря чему конструкция будет прочной и надежной.

Если вы решили вязать стержни вручную, то необходимо следить за усилием затяжки, обычно оно определяется по степени натяжения катанки. При работе с механическим шуруповертом, необходимо выставить усилие затяжки на 9-21 позицию.

Установка верхнего пояса

На этом этапе необходимо установить на уже уложенный слой «столики». Для этого:

  • Установите опорные конструкции через каждые 2 ряда сетки таким образом, чтобы их «лапки» опирались на оба ряда прутьев.
  • Свяжите «хвостики» с нижним армопоясом.
  • Уложите верхний слой армирующего каркаса и зафиксируйте его на «столиках».

Согласно своду правил 63.13330 от 2012 года (пункту 10.4.9) при армировании торцов плитного фундамента, стержни должны иметь П-образную форму. Их длина должна составлять 2 толщины плиты и более. Для создания прочной конструкции, которая будет соответствовать всем нормам, достаточно просто связать верхний и нижний пояса армирования и произвести анкеровку.

В заключении

Важно учесть то, что, если вы не очистите металлические элементы от ржавчины, то коррозия будет продолжать расти. Это приведет к тому, что в год арматура будет становиться тоньше приблизительно на 0,01 мм. Такое «похудение» грозит появлением трещин и значительной потерей прочностных характеристик сооружения.

Как вязать арматуру для монолитной плиты, схема вязки

Монолитной плитой для фундамента принято называть специальное основание нужной толщины, которое изготавливают из материала железобетона и улаживают на основу из щебня и песка.

Составные части конструкции:

  • бетон;
  • песчаная подушка;
  • металлическая арматура.

Фундамент является важной строительной конструкцией. По этой причине, при проектировании и строительстве дома фундаменту уделяется огромное значение. Надежность фундамента напрямую зависит от качества монолитной плиты, которая обеспечивается качественным армированием по всей площади конструкции. Качество бетона играет огромную роль. Все качественные составляющие конструкции обеспечат надежность и долговечность здания. Фундамент с монолитной плитой способен выдержать огромные нагрузки. Фундамент данного типа равномерно компенсирует массу здания по площади. Основание из щебня и песка в свою очередь компенсирует естественные перемещения грунта путем совместного движения, что предотвращает пагубное явление деформации и разрушения элементов здания.

Фундамент плавающего типа подходит для возведения зданий на любых грунтах. Грунтовые воды и сезонные перемещения совсем не страшны. На проблемных торфяных грунтах монолитная железобетонная плита единственное правильное решение для строительства фундамента. Самым важным и существенным недостатком большая стоимость конструкции и удорожания всего проекта. Основными элементами в удорожании являются расходы на качественную арматуру и бетон.

Основные этапы строительства фундамента монолитного типа

Обсуждение и принятие решения по виду и геометрическим параметрам плиты

Первым делом проводятся изыскания геологами и геодезистами земельного участка, который отведен под строительства здания. На основании исследования просчитывается будущая монолитная плита. Вся площадь монолитной плиты состоит из площади здания с отмостками. Толщина монолита варьируется в диапазоне 0,2 до 1,0 метра.

Классификация монолитной плиты по типу заглубленности в грунте:

  • заглубленный;
  • малозаглубленный;
  • незаглубленный.

Заглубленный тип основания считается самым надежным типом. Он идеально подходит для возведения больших зданий. За счет нижнего расположения относительно уровня промерзания слоя грунта. Является хорошим основанием для монтажа подвала.

Проведение земляных работ

Наносится разметка основы. Согласно разметке копают котлован при заглубленном типе фундамента. Сам процесс возведения котлована для монолитного фундамента является очень трудоемким процессом, который влечет за собой большой комплекс земляных работ. Без специальной техники не обойтись.

Устройство амортизационного основания

Основание хорошо утрамбовывают и накрывают специальной тканью. На ее наносят песок, льют воду, тщательно утрамбовывают. Дают смеси высохнуть. Процесс повторяют еще раз до нужной толщины. Полученное основание из щебня и песка покрывают бетоном. Дают полностью высохнуть слоям. Все покрывается гидроизоляционным слоем, который заливают бетоном с армированной сеткой. Процесс называют подбетонка.

Возведение опалубки

С досок по периметру построек возводится и укрепляется опалубка под прямым углом. Для укрепления конструкции применяют арматуру или доску.

Как вязать арматуру для монолитной плиты?

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас. Арматурному каркасу предъявляются повышенные требования.

  • Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление;
  • Выбирают расстояние прут от прута в диапазоне 0,2 – 0,4 мм;
  • Объединяют 2 слоя решеток, которые связаны между собой;
  • Закладывают между верхом и низом плиты до 50 мм.

Не вся арматура подвергается сварке. Часто при перегреве по шву теряется прочность прута. Вязка считается самым хорошим методом соединения прутов. Вяжут арматуру проволокой с диаметром 0,8-1,3 мм. В местах пересечения прутьев и проводят обвязку. Нужны плоскогубцы и вязальные крючки.

При дальнейшей заливке ленточного фундамента под цокольные стены предусматривается вывод арматурных прутьев по краю, которые потом соединяют с железобетонной основой.

Заключительный этап – бетонирование

Стоит предусмотреть выводы инженерных систем. Монолитную плиту быстро покрывают бетоном в один прием. Заводской миксер будет кстати. Нежелательные пузырьки воздуха удаляются с помощью вибратора. Залитый бетон укутывают полиэтиленовой пленкой и пару дней поливают водой. Убирают опалубку. Фундаментное основание готово. Главное знать, как вязать арматуру для монолитной плиты.

Как правильно вязать арматуру для ленточного и монолитного фундаментов

Существует два способа соединения отдельных элементов арматуры ленточного фундамента и монолитной плиты — вязка и сварка. Первый — более доступный вариант, может быть ручным и механизированным. Для этого метода используют гибкую обожженную металлическую проволоку круглого сечения диаметром от 1 до 1,4 мм из оцинкованной низкоуглеродистой стали. Проволока, подвергнутая обжигу, отличается мягкостью на изгиб, сохраняя при этом прочность на растяжение. Если под рукой есть только простая, то рекомендуется подержать ее над огнем около 30 минут.

Оглавление:

  1. Плюсы и минусы технологии
  2. Схема армирования фундаментов
  3. Какие инструменты применяются?
  4. Вязка стержней вручную
  5. Механизированное связывание

Проволоку для вязки можно приобрести метражом в бухтах или уже нарезанную, с кольцами на концах. Последний вариант позволяет существенно ускорить выполнение работы, уменьшить затраты труда. Это связано с отсутствием необходимости нарезать материал, использовать электроинструменты.

Достоинства и недостатки вязания арматуры по сравнению со сваркой

Преимущества:

  • невысокие затраты труда;
  • возможность проведения работы на месте строительства;
  • не требуются источник электропитания и сложное оборудование;
  • отсутствие затрат на электричество;
  • работа проста и безопасна (по сравнению со сваркой), ее может выполнять человек, не имеющий опыта;
  • конструкция имеет меньший вес;
  • гибкость каркаса при достаточной его жесткости, что имеет особенное значение для фундамента в районах с высокой сейсмической активностью;
  • поверхность связанной арматуры не нуждается в дополнительной защите.

Недостатки:

  • невысокая прочность;
  • подвижность узлов;
  • низкая производительность труда;
  • нестабильность качества соединений;
  • низкая устойчивость по отношению к перепадам температур.

Вязание своими руками применяют в основном в частном строительстве, где не требуется высокой точности и выполнения строгих условий.

Армирование фундамента

Сетка из пересеченных под прямым углом продольных и поперечных стержней называется поясом. Арматура состоит из нескольких поясов, горизонтально расположенных друг над другом. Правила и схема армирования монолитной плиты:

  • Первый армирующий пояс связывают и устанавливают на высоте около 5 см над песчано-гравийной подушкой после монтажа опалубки.
  • В углах армирование правильно делать более частым. Для этого добавляют дополнительные продольные стрежни. На углах поясов размещают пруты, изогнутые под углом 90 градусов.
  • Для монтажа остальных поясов к нижнему привязывают вертикальные прутья с шагом 20-40 см.
  • Следующий пояс связывают на высоте не более 15 см от нижнего.
  • Количество поясов и расстояние между ними зависят от толщины плиты. Шаг между поясами может быть меньше 15 см.
  • Верхний край вертикальной арматуры должен выступать над фундаментом. При выведении стен он будет связан с их нижним краем.

Схема армирования ленточного фундамента:

  • После размещения опалубки вбить вертикальные стержни.
  • Связать один за другим параллельно для горизонтального пояса.
  • Если ширина основания — до 40 см, то достаточно двух продольных стержней, если эта ширина больше — три, редко четыре.
  • Расстояние между поясами — не более 40 см. Их количество может быть больше двух.
  • Последний верхний пояс обычно устанавливают ниже верха опалубки на несколько см.

Для правильного армирования ленточного фундамента, как и плитного, в его углах размещаются не стыки стрежней, а целые изогнутые. Шаг между поперечными стержнями поясов на углах должен быть меньше.

Приспособления для обвязки

Стержни вяжут вручную с помощью следующих инструментов:

  • крючки для вязальной проволоки — их можно приобрести или сделать самостоятельно из рифленой арматуры или длинного гвоздя, загнутого в форме буквы Г;
  • кусачки (реверсивные клещи) — для завязывания петель и обрезки;
  • обычные пассатижи или плоскогубцы;
  • щипцы.

Готовые крючки (скручиватели проволоки) отличаются формой и материалом ручки, углом изгиба рабочей части. Разновидность — полуавтоматический крючок. Его тянут вверх, ручка скользит по спирали и поворачивает крюк. Ручки всех видов скручивателей могут быть изготовлены из оцинкованного металла, дерева или пластика. Крючком для вязания арматуры можно в последствии завязывать мешки, подвязывать виноград, выполнять многие другие операции.

Еще один вариант — механизированная вязка. Для нее используют:

1. Пистолет для вязания. Приспособление стоит сравнительно дорого, поэтому, если оно нужно для одного раза, разумнее взять его в аренду. Проволока не подходит, необходимы специальные кассеты.

2. Шуруповерт. Этот инструмент стоит недорого, всегда востребован в быту, работает с обычной проволокой. Шуруповертом выполнить вязку быстрее, чем вручную, в несколько раз.

Технология ручной вязки

Вязать арматуру своими руками можно прямо в траншее или снаружи. Во втором случае в опалубку вставляют уже готовую армирующую сетку. Этот способ надежнее. Элементы сетки располагают на специальных деревянных шаблонах с пазами под продольные и поперечные стержни. Ширина шаблона должна быть в пределах 30—50 см, длина — не более 3 м.

Порядок действий при скреплении крючком вручную:

  1. Нарезать вязальную проволоку на отрезки длиной 20—25 см. Правильно сделать это болгаркой, перерезав поперек целую бухту.
  2. Каждый отрезок сложить пополам.
  3. Разложить заготовки по местам стыков деталей арматуры.
  4. Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  5. Ввести крючок в петлю, образованную сгибом проволоки пополам.
  6. Подхватить крючком второй конец отрезка проволоки, который загнуть таким образом, чтобы он не соскакивал с приспособления для вязки.
  7. Начать вращать крючок по часовой стрелке.
  8. Закрутить петлю до упора, но при этом следить за тем, чтобы проволока не оборвалась. Для надежного соединения достаточно трех-четырех оборотов.
  9. Вынуть крючок из петли и повторить все операции на следующем пересечении.

Если вместо крючка используют плоскогубцы, то после выполнения п. 1-4 левой рукой взяться за концы проволоки, а правой рукой с плоскогубцами, захватить концы петли и закрутить в несколько оборотов. Самодельный крючок из гвоздя работает так же, как и готовый.

Вязать стеклопластиковую арматуру можно не крючком и проволокой, а пластиковыми хомутами. На углы устанавливают специальные элементы.

Особенности механизированной вязки

Работа вязальным пистолетом выполняется автоматически. Достоинства — низкая вероятность обрыва, устраняются многие недостатки ручного метода вязки, скорость в несколько раз больше. Недостаток — в труднодоступных местах пользоваться приспособлением неудобно. Есть два вида приборов для механизированного вязания — аккумуляторные и механические. Нужно поднести устройство к месту пересечения элементов армирующей сетки и нажать на кнопку или рычаг (в зависимости от вида пистолета), оно примерно за 1 с затягивает петлю с нужной силой и обрезает излишки. Как дополнение к пистолету можно использовать удлиняющую насадку, которая позволяет работать, не наклоняясь.

Обычный бытовой шуруповерт с регулируемым количеством оборотов тоже может справиться с вязкой армирующей сетки фундамента. Как правильно связать арматуру:

  • Изготовить специальную насадку-крючок. Для этого нужен длинный гвоздь диаметром от 4 мм. Шляпку у него отпиливают, гвоздь загибают в виде крюка. Вместо гвоздя возможно использовать толстую проволоку.
  • Нарезать проволоку на отрезки и сложить пополам, как при ручной вязке. Разложить заготовки по местам стыков деталей.
  • Слегка изогнуть подготовленную петлю и подвести ее по диагонали (под углом 45 градусов) под место пересечения элементов армирующей сетки.
  • Вставить в петлю крючок шуруповерта.
  • Включить инструмент на малом количестве оборотов.
  • После скрепления первого узла проверить качество соединения. Если проволока надорвана, то обороты уменьшить, если петля не затянулась — увеличить. Если узел надежный, то количество оборотов установлено правильно.
  • Выполнить вязку остальных узлов отрегулированным инструментом.

Вязка арматуры для фундамента ленточного или из монолитной плиты любым из предложенных способов может быть осуществлена самостоятельно, даже при отсутствии большого опыта подобной работы.

Вязка арматуры для плитного фундамента: расчет, маркировка, укладка

В числе всех конструктивных элементов, составляющих любое сооружение, фундамент занимает одно из самых важных мест. Среди всех видов фундамента самый простой в монтаже и надежный в использовании – плитный. Главное его отличие от ленточного и столбчатого фундамента – наличие арматуры и большая опорная площадь, что делает возможным равномерное распределение веса строения по поверхности.

Схема плитного фундамента.

Особенности плитного фундамента

По технологии производства плитный фундамент может быть монолитный или сборный, который, в свою очередь, состоит из блоков или плит.

Сфера использования плитного типа фундамента достаточно широка. Он с успехом применяется на различных грунтах, в местах с высоким уровнем грунтовых вод и глубоким промерзанием. Укладка плит – наилучший вариант в тех случаях, когда фундаменту отводится роль основания пола.

Основная составляющая этого типа фундамента – плита, изготовленная из бетона или железобетона. Ее закладка в грунт может осуществляться на разную глубину. Отличаться плиты могут техническими характеристиками и составами. Для возведения малоэтажных зданий используется незаглубленный вариант укладки, при котором плиты располагаются в одной плоскости с грунтом. Для заглубленного фундамента котлован может быть подготовлен любой глубины. Подобное основание способно выдерживать вес любых массивных зданий.

Схема армирования монолитной плиты.

Еще при разработке проекта здания должна быть определена маркировка бетона и арматуры для фундамента, рассчитан шаг ее укладки и способ вязки, продумана гидро- и теплоизоляция, проведен расчет необходимого количества материалов. Для укладки могут быть взяты гладкие плиты или с одной ребристой стороной. Эта сторона обеспечит дополнительную прочность и убережет от горизонтального смещения. Гладкая сторона такой плиты может стать основанием пола.

Под основанием плиты в обязательном порядке должна находиться подушка из гравия и песка. Она послужит дополнительной гидроизоляцией и обеспечит устойчивость фундаментной плиты. Расчет основания должен быть произведен максимально точно, чтобы обеспечить необходимую прочность всей конструкции. Маркировка бетона должна соответствовать предполагаемой нагрузке, учитывать все конструктивные особенности будущего сооружения и качество грунта.

Вернуться к оглавлению

Арматура – составляющая фундамента

Основное назначение арматуры – защитить бетон от появления трещин и разрушения от воздействующей на него большой нагрузки. Она увеличивает стойкость фундамента к перепадам температуры и сдвигам грунта.

Плотный бетон, в свою очередь, защищает ее от коррозии и от расплавления, если случится возгорание здания.

Рельефная поверхность арматуры способствует лучшей адгезии. Для обеспечения надежности всей конструкции необходимо, чтобы каркас кроме продольных осей имел еще и поперечные связи. Укладка и последующая вязка арматуры должны проводиться в соответствии с определенными правилами. Все элементы конструкции укладываются внахлест.

Схема опалубки плитного фундамента.

Для того чтобы подобрать необходимый материал, обязательным условием является правильный расчет нагрузки. По мнению специалистов, сначала нужно определиться с типом фундамента и проанализировать грунт. Второй важный шаг – расчет сечения арматуры. Для плиточного фундамента оптимальным считается диаметр прутьев не менее 10 мм. Это значение оказывает непосредственное влияние на прочность всей конструкции. Однако, проводя расчет элементов фундамента, не стоит забывать о весе всей конструкции и типе грунта. Чем слабее грунт, тем толще должны быть арматурные прутья.

Правила укладки арматуры предполагают, что она должна находиться максимально близко к поверхности фундаментной плиты. Расстояние не должно превышать 3-5 см от края. На этот показатель непосредственно влияет плотность бетона, из которого сделана плита.

Вернуться к оглавлению

Расчет необходимого количества арматуры

Необходимое количество арматуры для плитного фундамента можно рассчитать на примере строительства дома размером 8х8 м из деревянного бруса на устойчивом грунте. Для таких грунтов идеально подходит арматурный прут диаметром 10 мм. Более толстые прутья понадобятся для слабых грунтов.

Арматурная сетка монтируется шагом не более 200 мм. Зная это значение, легко можно определить необходимое количество арматурных прутьев для укладки: 8 м/0,2 м+1 прут=41 шт. Чтобы получить сетку, прутья укладывают перпендикулярно друг на друга. Следовательно, полученное значение умножается на 2: 41х2=82 прута. Монтаж плитного фундамента с такими размерами потребует укладки двух поясов армированной сетки – вверху и внизу. Чтобы выяснить общее число необходимого материала, нужно увеличить вдвое полученное значение: 82х2=164 прута. Стандартная длина одного прута арматуры – 6 м, следовательно, для фундамента понадобится 164х6=984 погонных метра.

Схема армопояса.

Оба пояса связываются в точках пересечения. В данном примере таких мест соединения: 41х41=1681 шт. Арматурная сетка будет уложена на расстоянии 5 см от поверхности фундамента. Стандартная толщина фундаментной плиты 200 мм. Для соединения будет необходим прут 0,1 м. Для всех соединений нужно 0,1х1681=168,1 м арматуры. Все полученные значения дают возможность рассчитать необходимое количество арматуры для фундамента дома 8х8 м: 984+168,1=1152,1 м.

Чаще всего арматурные прутья покупаются на вес. При весе одного прута около 0,66 кг можно определить общий вес материалов: 0,66х1152,1 = 760 кг арматурных прутьев диаметром 10 мм.

Для связывания арматуры используется вязальная проволока. Во всех точках пересечения двух горизонтальных и одного вертикального прутов получается по два соединения из проволоки. Поскольку в одном поясе 1681 место соединения, то в двух – 2х1681=3362. Чтобы связать одно соединение, нужно не менее 0,15 м проволоки, которую, как правило, складывают вдвое. Следовательно, общее количество необходимой вязальной проволоки: (2х0,15)х3362=1008,6 м.

Вернуться к оглавлению

Как проводится вязка арматуры

Технология вязки арматуры несложная: для работ понадобится специальный крючок и проволока. Вязка проводится в местах пересечения прутьев. Места стыков должны быть надежно скреплены между собой. Проволока укладывается минимум в два витка, края надежно скрепляются между собой. В результате должен получиться объемный каркас.

Этот металлический каркас располагается внутри фундамента. Расстояние от края не более 50 мм. Внешний вид каркаса напоминает прямоугольник, связанный по углам. Длина арматурных прутьев должна быть такой же, как и длина траншеи. Их необходимо располагать параллельно. Шаг не должен превышать 25-30 см. К прутам крепятся горизонтальные перемычки. Таким образом, формируется арматурная решетка.

По мнению специалистов, подобная технология устройства арматурной решетки лучше, чем использование ручной сварки. Несмотря на большую популярность, у этого метода есть существенные недостатки. Сварка меняет свойства металла. В местах соединений, он теряет часть своей прочности. Кроме того, сварка не подходит для крепления арматуры, диаметр которой больше 20 мм.

После завершения вязки готовый каркас укладывается на дно котлована. Чтобы приподнять его над землей на 8-10 см, можно использовать кирпичи. Укладывать готовый каркас на грунт не рекомендуется.

Размещение арматурной стали | Журнал Concrete Construction

Adobe Stock / Peangdao

Хотя на более крупных объектах металлурги будут размещать арматуру, большинство подрядчиков размещают арматуру. Размещение его в нужном месте и сохранение его там во время укладки бетона имеет решающее значение для производительности конструкции. Арматуру следует размещать, как показано на чертежах размещения. Там детейлер укажет количество стержней, длину стержней, изгибов и положения.

Крышка

Одной из важных причин для правильного размещения арматурной стали является достижение нужного количества бетонного покрытия — количества бетона между арматурной сталью и поверхностью бетонного элемента. Покрытие является самым важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо, чтобы гарантировать, что сталь достаточно хорошо сцепляется с бетоном и развивает его прочность. Требования к минимальному покрытию обычно перечислены в спецификациях проекта или показаны на чертежах. Если не указано иное, минимальное покрытие для монолитного бетона определяется Строительными нормами ACI 318.

Выбор позиции

Важно помнить, что конструкция конструкции основана на размещении стали в нужном месте. Неправильное размещение арматуры может привести и привело к серьезным повреждениям конструкции бетона. Например, опускание верхних стержней или подъем нижних стержней на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, может снизить ее грузоподъемность на 20%.

Укладка арматуры поверх слоя свежего бетона с последующей заливкой поверх нее не является приемлемым методом позиционирования. Вы должны использовать опоры для арматурных стержней, которые сделаны из стальной проволоки, сборного железобетона или пластика. Стулья и опоры доступны разной высоты для поддержки определенных размеров и положений арматурных стержней. В целом пластмассовые аксессуары дешевле металлических опор. Справочник ресурсов по арматурной стали Института бетонной арматурной стали или классический Размещение арматурных стержней содержит три таблицы, которые показывают большинство доступных в настоящее время опор из различных материалов и описывают ситуацию, в которой каждая из них используется наиболее эффективно.

Недостаточно просто разместить штанги на опорах. Арматурная сталь должна быть закреплена, чтобы предотвратить смещение во время строительных работ и укладки бетона. Обычно это делается с помощью проволочной стяжки. Связующая проволока поставляется в мотках по 3 или 4 фунта. Провода помещаются в держатель для проводов или катушка подвешивается к ремню рабочего для доступа. Обычно это проволока 16½ или черная, мягкая отожженная проволока калибра 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматуру в правильном положении.В индустрии армирования бетона используются различные типы стяжек (стяжки — это в основном проволочные скрутки для соединения пересекающихся стержней), от защелок до седельных стяжек. CRSI Размещение арматурных стержней иллюстрирует типы связей и описывает ситуацию, в которой каждая из них используется наиболее эффективно.

Для связывания стержней с эпоксидным покрытием используйте стяжки из ПВХ (поставляемые American Wire Tie). Также доступны запатентованные защелкивающиеся стяжки, такие как стяжка Speed-Clip Rebar Tie от Con-Tie Inc. Это простое устройство, которое вручную прикрепляет арматурный стержень параллельно или под любым углом.Никаких инструментов не требуется.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Помните, что стяжка не придает прочности конструкции, поэтому больше необходимо только тогда, когда сталь может сместиться во время укладки бетона. Убедитесь, что концы стяжных проволок не касаются поверхности бетона, где они могут заржаветь. Для предварительно собранных матов или арматурной стали свяжите достаточное количество пересечений, чтобы сделать сборку достаточно жесткой для размещения — как правило, каждое пересечение снаружи и каждое другое в середине мата.Прихваточная сварка пересечений обычно не допускается, поскольку это уменьшает поперечное сечение стержней.

Допуски при размещении
Хотя стержни следует размещать как можно ближе к указанному положению, всегда будут небольшие отклонения. Допуски на положение арматурных стержней, определенные ACI 117, «Допуски для бетонных конструкций и материалов», показаны в таблице. Запомните, что это означает: допуск, согласно ACI 117, — это допустимое отклонение от заданного размера, другими словами, насколько далеко арматурный стержень на самом деле находится от того, что показано на чертежах.Так, например, если расстояние в свету между внешней стороной арматурного стержня и лицевой стороной бетонной балки шириной 6 дюймов задано равным 2 дюймам, допуск позволяет ему быть не менее 1,5/8 дюйма.
Допуск на положение продольных стержней довольно слабый — ± 3 дюйма. Это потому, что точное положение не так важно, пока поддерживается надлежащее покрытие и указанное количество полосок.

При размещении арматуры следует помнить о некоторых вещах:

  • Опоры для стержней не предназначены для использования в качестве опоры для строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
  • Расстояние между опорами стержня зависит от размера поддерживаемого арматурного стержня. Например, для односторонней цельной плиты с термоусадочными стержнями №5 высокие стулья используются на расстоянии 4 фута от центра; для баров №4 высокие стулья будут размещены на расстоянии 3 фута от центра.
  • Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона недопустимы. Неосмотрительная практика в строительстве плит, когда арматура укладывается на земляное полотно и поднимается вверх во время укладки бетона, называется «зацеплением».”
  • Распорки для вертикального бетона (конструкции стен) традиционно использовались в качестве опции. Боковые распорки включают двуглавые гвозди, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
  • Слесарь, слесарь-слесарь, подрядчик и инспектор несут ответственность за правильное размещение арматурных стержней в бетонной конструкции.
  • Отклонение от указанного места: в плитах и ​​стенах, кроме хомутов и стяжек ± 3 дюйма. Стремена: глубина балки в дюймах, разделенная на 12. Стяжки: ширина колонны в дюймах, разделенная на 12.

Стандартная практика для предприятий по производству арматурных стержней из нержавеющей стали (ANSI / CRSI – IPG4.1)

вещей, которые инженеры на стройплощадке должны знать об арматуре и стальных стержнях

Только в соответствии с рекомендациями Индии.

Прозрачная крышка для основной арматуры в
Опоры: 50 мм
Плотный фундамент Верх: 50 мм
Плотный фундамент Нижняя / боковые стороны: 75 мм
Строповая балка: 50 мм
Уровень перекрытия: 20 мм
Колонна: 40 мм (d> 12 мм) 25 мм (d = 12 мм)
Стена сдвига: 25 мм
Балки: 25 мм
Плиты: 15 мм или не менее диаметра стержня.
Плоская плита: 20 мм
Лестница: 15 мм
Подпорная стена на земле: 20/25 мм
Водоудерживающие конструкции: 20/30 мм
Навес (Chajja): 25 мм

Крюк для хомутов 9D с одной стороны

Количество хомутов = (пролет в свету / пролет) + 1

Для консоли длина анкерного крепления для основной стали 69D

Объявления

«L» для основной тяги колонны в основании не менее 300 мм

Следует использовать стулья со стержнями диаметром не менее 12 мм.

Минимальный диаметр дюбелей должен составлять 12 мм

Нарезки внахлестку не следует использовать для стержней размером более 36 мм.

В стальной арматуре требуется связующая проволока 8 кг на тонну.

Притирка не допускается для прутков диаметром более 36 мм.

Минимальное количество столбцов для квадратного столбца — 4, а для круглого — 6.

Продольная арматура должна составлять не менее 0,8% и более 6% от брутто C / S.

Вес стержня на метр длины = d 2 /162, где d — диаметр в мм

На всей арматуре не должно быть прокатной окалины, рыхлой ржавчины и покрытий красок, масла или любых других веществ.

Основные стержни в плитах должны быть не менее 8 мм (HYSD) или 10 мм (плоские стержни), а распределители — не менее 8 мм и не более 1/8 толщины плиты.

Объявления


В случае шага стержней
Укажите диаметр стержня, если диаметры стержня равны.
Укажите диаметр большего стержня, если диаметры не равны.
На 5 мм больше номинального максимального размера крупного заполнителя.

Вещи, которые инженеры сайта должны знать

Проверьте единицы веса и пересчета, которые потребуются на строительной площадке здесь

Мы в инженерно-гражданском.com благодарны Эр Викранту за предоставление этого контрольного списка строительной площадки, который очень полезен для всех инженеров-строителей.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Public Resource), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Стальная арматура — Бетонная арматура

Harris Supply Solutions поставляет оптовую арматуру предприятиям по всей территории США. Арматурный стержень или арматура — это обычный стальной стержень, который подвергается горячей прокатке и широко используется в строительной отрасли, особенно для армирования бетона. Стальная арматура чаще всего используется в качестве натяжного устройства для армирования бетона и других каменных конструкций, чтобы помочь удерживать бетон в сжатом состоянии. Бетон — это материал, который очень прочен на сжатие, но практически не имеет прочности на растяжение.Чтобы компенсировать этот дисбаланс в поведении бетонной плиты, в нее заливают арматурный стержень, который выдерживает растягивающие нагрузки.

Обычная стальная или бетонная арматура поставляется с тяжелыми выступами, помогающими механически связать арматуру с бетоном — это обычно называется деформированной арматурой.

В

Harris Supply Solutions есть арматурный стержень самых разных размеров, марок и отделок, включая черный стержень, стержень с эпоксидным покрытием и сборный стержень. Мы стремимся к тому, чтобы наши клиенты получали то, что им нужно, когда они в этом нуждаются.Как дочерняя компания Nucor, мы имеем доступ к арматуре в США, а при необходимости и за рубежом — через Nucor Trading. Мы можем найти то, что вы ищете, что бы это ни было.

Начните работу с Harris Supply Solutions уже сегодня!

У нас в наличии широкий ассортимент арматуры от № 3 до № 10.

Размеры арматуры

Арматурный стержень без покрытия, мы храним арматуру нескольких марок и длин, чтобы удовлетворить ваши потребности в работе.

Черная арматура

Арматура с эпоксидным покрытием используется в бетоне, подверженном коррозионным условиям.

Арматура с эпоксидным покрытием

Для нужд вашего небольшого проекта у HSSI есть доступ к арматуре, изготовленной нашей материнской компанией, Harris Steel Group, одним из крупнейших производителей в Северной Америке

Сборная арматура

Это руководство может помочь вам выбрать правильный арматурный стержень для вашего приложения, предоставляя информацию о маркировке и свойствах арматурных стержней.

Направляющая арматуры

Для обеспечения безопасности нашей арматурной продукции у нас есть копия паспорта безопасности стальной арматуры Nucor.

Безопасность арматуры и соответствие требованиям

Если у вас возникнут дополнительные вопросы по арматурному стержню, но вы не можете найти их на нашем сайте, воспользуйтесь этой страницей CRSI.

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Котировки цен доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Для чего нужен обвязочный провод? И его Тип

Проволока вязальная используется для связывания арматурных конструкций.Связующая проволока также называется отожженной проволокой. Binding Wire используется для связывания в строительстве.

Преимущества вязальной проволоки в строительстве многочисленны, как указано ниже:

⚬ Отжиг позволяет проволоке оставаться мягкой для простоты нанесения

⚬ Прочность на разрыв проволоки помогает связывать узлы без разрыва

⚬ Производитель вязальной проволоки в Индии делает эти провода достаточно гибкими для многократного использования

⚬ Помогают заливать бетон в каркасы без смещения арматуры

⚬ Для закрепления вторичных каркасных конструкций, таких как стулья, распорки в конструкции

⚬ Идеальное положение притертых стержней

Примечание

1 . Его предел прочности на растяжение составляет половину жесткости, т.е. предел прочности на разрыв: 250-430 Н / мм2.

2. Связующая проволока доступна в различных диаметрах от 0,61 мм до 1,22 мм.

Лучший тип соединительной проволоки

Трос для тюков с черным отжигом, новые спецификации :

  • Размер: 2,64 мм, 3,15 мм, 3,8 мм (+ 0,1 / -0 мм).
  • Испытание на растяжение: 380-480 Н / мм 2 .
  • Диапазон: 23% — 30%.
  • Марка стали: С1012.
  • Размер катушки / стержня: 20 кг рулонов, 40 кг рулонов, 1000 кг стержней.

Заявка:

  1. Связующая проволока применяется для обвязки арматурных плит, обработки металлических сеток, балок, стен, колонн и т. Д. В частности, он используется в бетонном строительстве. Связующая проволока должна обеспечивать надежное удержание арматурных стержней различного диаметра.
  2. При установке заборов и ограждений из вязальной проволоки делают веревки, тросы, пружины, гвозди и электроды.Благодаря сочетанию гибкости и прочности склеивание проволоки незаменимо для различных элементов конструкций и укрепления потолков.
  3. Используется в различных отраслях промышленности для упаковки готовой продукции.
  4. Обвязочная проволока для развешивания хмеля и виноградников, так как это основной материал для гобеленов. Используется для подвешивания лозы обвязочной проволокой диаметром от 2,2 мм до 2,5 мм, и для хмеля диаметром 1 мм.
  5. Связующая проволока, используемая для производства сварных сеток и колючей проволоки.Колючая проволока изготавливается из сетки диаметром 1,4 мм — 2,8 мм.

Обвязочная проволока из нержавеющей стали (Мягкая и яркая проволока SUS304)

  • Диаметр 3,0 мм 10 кг на бухту.
  • Диаметр 2,5 мм 10 кг на бухту.
  • Диаметр 2,0 мм 10 кг на бухту.
  • Диаметр 1,5 мм 10 кг на бухту.
  • Диаметр 1,0 мм 1 кг на бухту.
  • Связующая проволока из оцинкованного железа (мягкое качество).
  • SWG 8/10/12/14/16.
  • Упаковка: 13 кг нетто на бухту, затем 10 бухт в пачке.
  • Прямоугольная проволока (мягкое качество).
  • SWG 20 × 300 мм / 400 мм / 500 мм.
  • Упаковка: 5 кг нетто на кор, затем 200 центов на поддон.

ArCADiaBIMсистема »| ЖЕЛЕЗОБЕТОННАЯ ПЛИТА ArCADia | Программное обеспечение САПР

Этот модуль предназначен для инженеров-строителей, чтобы предоставить пользователю максимальную поддержку при разработке подробных конструктивных чертежей железобетонных плит в программе САПР.

Модуль создает пространственную модель армирования перекрытия, позволяя дальнейшее редактирование и автоматическое создание новых поперечных сечений перекрытия. На основе данных, введенных пользователем, в виде видов верхней и нижней арматурных пластин перекрытия и поперечных сечений элементов.

Этот модуль расширяет возможности программы ArCADia BIM расширенными функциями, что означает, что часть параметров моделирования зданий доступна в программе ArCADia BIM:

Соединительные провода | Спецификация связывающих проводов

Связующие проволоки изготовлены из высококачественной углеродистой стали, что делает их устойчивыми к коррозии и истиранию. В работе RCC, где мы используем стальные стержни MS, гладкие, ребристые или торцевые, связывающие проволоки используются для связывания стальных стержней друг с другом в соответствующем месте в соответствии с конструкцией с шагом, указанным на чертеже. Стальные стержни нельзя трогать при укладке цементного бетона в какой-либо элемент, такой как колонна, балка, стена плиты и т. Д.

Если стержни нарушены, это снизит прочность RCC. Поэтому необходимо надлежащее связывание, чтобы не повредить стальные стержни. Связывание обычно производится вручную с помощью ручного инструмента, но при тяжелых работах стальные прутки большого диаметра иногда связываются с помощью сварки.

Связывание или изготовление арматуры должно производиться в соответствии с чертежом, а гибка должна производиться в холодном состоянии механическим или ручным способом, но до нужного радиуса с помощью инструментов, предназначенных для вышеуказанных работ, соответствующих стандарту IS 2502. Стальные стержни должны быть прозрачными, без прослойки в миллиметрах. окалина, пыль и рыхлые слои красок, масел или других покрытий, которые могут разрушить или снизить прочность сцепления. Планка сгибается правильно и точно до размера и формы, как показано на рисунках. Планка сгибается правильно и точно до размера и формы, как показано на рисунках.По возможности используется планка полной длины. Перекрывающиеся стержни не касаются друг друга, и их следует отделить бетоном. Перекрытие, если оно есть, должно быть смещено. Шатуны на конце штанги следует удерживать на месте с помощью точек.



Качество / Спецификация

Вяжущая проволока должна быть отожженной проволокой калибра 16 или 18, соответствующей стандарту IS 280. На ней не должно быть ржавчины, масла, краски, жира, отслоившейся прокатной окалины или любого другого типа.


Он не должен быть подвержен коррозии и истиранию и должен быть истираемым.
Очень строгий.
Его предел прочности на разрыв половинный, т.е. предел прочности на разрыв: 250-430 Н / мм2.
и удлинение: 40% при длине измерения 5,0 x диам.

Меры предосторожности при связывании

Перевязочную проволоку следует разрезать на куски от катушки для связывания.
Следует следить за тем, чтобы длина провода была не менее 4 дюймов. Возьмите проволоку 2 цифр и плотно свяжите их по диагонали. Не оставлять стыков, связать все стыки. В некоторых местах существует практика попеременно связывать стыки, что является неправильной практикой, и арматура может ослабнуть во время укладки плиты RCC.

; .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
