Вязка арматурных каркасов: способы, схемы, нормы и правила вязки для начинающих

Технология вязки арматурных каркасов

• 22.07.2013 05:25

Вы строите собственный дом. После того, как разработан проект, выбран вид необходимого фундамента под строительство нового дома, подготовлены траншеи, необходимо приступить к изготовлению арматурного каркаса для фундамента.

Ни для кого не секрет, что надежность любой возведенной конструкции напрямую зависит от прочности и качества тех материалов, которые используются при ее изготовлении.

Без строительной арматуры не обойтись тем, кто планирует строительство с применением бетона, поскольку именно она обеспечивает прочность. Стоит отметить, что арматура из стали представляет собой продукцию сортового проката. Она довольно часто используется как в строительных, так и в промышленных отраслях и чаще всего в процессе армирования конструкций из бетона. Арматура подразделяется на гладкую и рифлёную.

И так в первую очередь, необходимо заготовить арматуру. Для этого стоит определиться с необходимым диаметром и нужным количеством метров. Так же следует посчитать количество вязальной проволоки, обычно на тонну арматуры уходит 10-20 кг проволоки. Арматура считается с учетом непредвиденных расходов, нахлестов. То есть к посчитанному метражу следует добавить еще 10%.

Для работы по вязке арматурного каркаса понадобятся: рулетка для измерения метража; гибочный станок, на котором будет происходить сгибание арматуры; болгарка для резки прутов нужной длинны; крючок для вязки узлов; кусачки для перекусывания вязальной проволоки.

Прежде чем начать непосредственное вязание арматурного каркаса, нужно изготовить хомуты прямоугольного или квадратного сечения. Хорошо изучив проект, нарезаем нужное количество стержней и с помощью станка придаем им нужную форму. Размер хомутов определяется по проекту. Хомуты должны быть меньше размера опалубки на 4-6 см, чтобы при заливке бетона образовать защитный слой вокруг каркаса.

Производить вязку арматуры удобно на козелках, высотой 70 см. На эти «козлы», после подготовки хомутов, выкладываем продольные стержни арматуры и надеваем на них заготовленные хомуты. Все происходит согласно разработанному проекту (расстояние между стержнями и хомутами).

После того, как разложены все стержни и хомуты, можно приступать к вязанию арматурных узлов при помощи вязальной проволоки. Проволоку, складываем пополам, обводим вокруг продольных стержней с закватом хомута и затягиваем при помощи крючка.

Вязка арматурного каркаса – это не так сложно, как кажется, главное определиться с видом фундамента и соблюдать запроектированные размеры, при его изготовлении.

Найти мастера

—

—

Читайте также:

Композитная стеклопластиковая арматура

Этапы строительства фундамента

Металлическая арматура и трубы как разновидность строительного металлопроката

Фундамент для деревянного дома своими руками

Арматура и водосточные системы: описание

Виды и особенности фундаментов

Умное решение изоляции фундаментной плиты

• Назад
• Вперёд

Вязка арматурных каркасов — «КМВ-строитель»

Автор: Valery Imenov. Создано: 09 января 2013. Просмотров: 17970. Опубликовано в: Строительные работы

Содержание:

1. 1. Заготавливаем арматуру
2. 2. Инструмент для работы с арматурой
3. 3. Сгибание колец
4. 4. Вязка каркаса

  Вы занялись строительством собственного дома и перед вами стоит задача устройства монолитного фундамента? Вы освоили все предварительные этапы: произвели разметку, выкопали траншеи, устроили подготовку под фундамент, подготовили шиты для опалубки. На повестке дня вопрос: как изготовить арматурные каркасы? Ниже подробный ответ, на этот вопрос от мастеров бригады kmv-stroitel.ru.

  Основная масса арматурных работ, производится с помощью вязки армоконструкций с использованием вязальной проволоки, без применения электросварки. Работа достаточно простая и не требует высокого профессионализма.

Заготавливаем арматуру

  Согласно проекта выбираем необходимые диаметры металлопроката и считаем необходимое количество метров для продольных стержней и связывающих колец, которые будут располагаться через определенное расстояние на стержнях. Следует учесть, что места стыковки арматуры выполняются с нахлестом 20 — 80 см или виде дополнительных усилений из отдельных кусков, поэтому следует добавить 5 — 10% к общему количеству на это и на прочие непредвиденные расходы в виде не мерных остатков.

  Требуемое количество вязальной проволоки диаметром 1.2 — 2 мм, посчитать довольно не просто, так как количество узлов вязки различно в разных видах каркасов. В среднем для необходимо 10-20 кг проволоки на тонну арматуры. При необходимости ее всегда можно докупить. Купленную арматуру укладываем на деревянные прокладки и укрываем от осадков загрязнений. Ржавый и промасленный металл нам не нужен!

Инструмент для работы с арматурой

  Каркасы можно собирать непосредственно на месте, где они будут в дальнейшем располагаться или отдельно, в зависимости от ситуации. Если работать будем отдельно, то выбираем ровную площадку. Изготавливаем 2 — 3 «козла» высотой 70 — 90 сантиметров шириной в пределах метра (пригодятся и в дальнейшем). Сверху каждого «козла» закрепляем отрезок трубы или арматуры диаметром 15 — 20 мм.

  Из инструментов необходимы:

• рулетка для измерений;
• станок для сгибания тонких прутов в кольца;
• болгарка с дисками по металлу (с выбором которых Вам поможет статья: тест абразивных кругов) для резки арматуры в размер;
• самодельный крючок или заводского изготовления инструмент для вязки узлов;
• при необходимости могут пригодятся кусачки, для перекусывания вязальной проволоки и подтягивания узлов.

Сгибание колец

  Все каркасы состоят из сеток, соединенных поперечными (распределительными) стержнями или из конструкций, в которых 4 — 8 продольных прута арматуры скреплены кольцами. Значит предварительно нужно связать каркасные конструкции. Внимательно изучаем проект.

  Заготавливаем необходимое количество продольных стержней, режем в нужный размер. Отрезаем и необходимое количество распределительных прутов арматуры и с помощью станка сгибаем их в кольца. Их размер определяется проектом, но обычно прямоугольник кольца должен быть меньше на 3 — 5 см со всех сторон, от размера в опалубке, для того чтоб в дальнейшем при заливке бетона, образовался защитный слой вокруг каркаса.

  Далее, на требуемом расстоянии, раскладываем по «козлам» продольные стержни, на которые с соблюдением проектных размеров, надеваем кольца. Обычно для каркаса фундамента и колонн, расстояние между кольцами составляет 40 см, для перемычек 20 см.

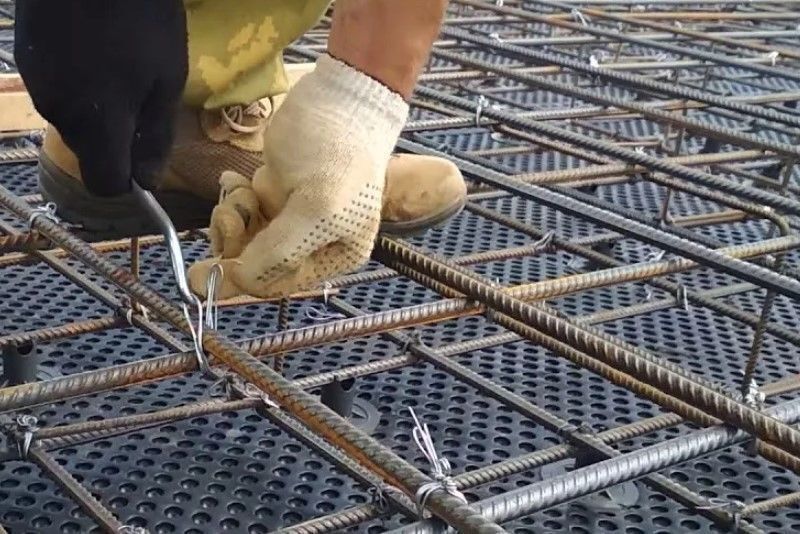

  Приступаем к вязке узлов. Нарезанную вязальную проволоку по 20 см, складываем пополам, после сложив еще раз пополам, заводим вокруг прута с кольцом, вставив в отверстие проволоки крючок, крутим его и тем самым затягивая проволоку.

  Чтобы ускорить данный процесс, можно вставить крючок (обычный гвоздь с загнутым кончиком) в шуруповерт, например интерскол ДА-18ЭР, так работа пойдет намного быстрей. Однако можно обойтись и с помощью щипцов(кусачек), их применяют в основном в случаях использования толстой вязальной проволоки, когда крючком не получится, он сам будет гнутся от прилагаемого усилия.

  Небольшой совет: перед снятием каркаса, привяжите 1 — 2 дополнительных усиления расположенных вдоль него, так он получит определенную жесткость и его будет легче снимать, и устанавливать на нужное место. Готовый каркас снимаем с «козлов» и раскладываем детали следующего. Удачной армировки.

Автор: Valery Imenov

  Вам понравилась статья? Поделитесь ссылкой с друзьями в соц. сетях:

Железобетонные конструкции, вяжущие… | Stock Video

Сэкономьте до 20% на первом заказе •
Применить HELLO20

Похожие запросы

Похожие категории

• бетон,
• металл,
• вязание,
• клетка,
• структура,
• сталь,
• провод,
• Маэсланкеринг,
• строительство,
• дом,
• машиностроение,
• арматура,
• луч,
• промышленность,
• руки,
• подрядчик,
• рабочий,
• безопасность,
• промышленность,
• строитель

Склад и производство арматуры — White Cap

White Cap хранит и производит больше арматуры, чем любой другой дистрибьютор строительных материалов в Америке!

Вы можете рассчитывать на White Cap для:

• Фабричных и сварных сепараторов, изготовленных по вашим спецификациям
• Кольца и скобы стандартного размера в наличии на складе
• Услуги по детализации и чертежам
• Своевременная доставка по расписанию
• Покупайте слитками или тоннами

Зачем использовать арматуру?

Арматура, сокращение от «арматурный стержень», используется в основном для увеличения прочности на растяжение и сдвиг в бетонных конструкциях.

Арматура укрепляет бетон за счет снижения весовой нагрузки, которую должен нести бетон, что повышает его прочность на растяжение и дополнительную устойчивость. Эта дополнительная прочность делает железобетонные плиты перекрытия, стены, столбы и фундаменты более прочными.

Независимо от способа смешивания, заливки или отделки бетона бетон имеет присущую ему склонность к растрескиванию. Понимая эту характеристику, мы можем поддерживать структурную целостность, контролировать, где и в какой степени будут возникать трещины, армируя бетон арматурой.

Доступны услуги по оценке, детализации и созданию рабочих чертежей

Детализация арматуры включает создание рабочих чертежей стальной арматуры в САПР с учетом практических ограничений формы и длины арматурных стержней. Чертежи магазина White Cap детализируют точное размещение; изготовление; изгибы, формы и соединения внахлестку; необходимая сумма; описания; размер арматуры; внахлест арматурной стали; и измерения. Такие подробные рабочие чертежи ускоряют монтаж.

Мы можем предоставить подробный список материалов с конкурентоспособными ценами, в котором также указано количество, которое вам понадобится для строительства любой бетонной конструкции, армированной арматурой и проволочной сеткой. Мы понимаем, что генеральные подрядчики ищут в тендерах, и используем эти знания, а также наш опыт в области продуктов и строительства, чтобы разработать наиболее экономичную и подробную смету, которая не ставит под угрозу качество, надежность, точность или безопасность.

Когда вы заключаете контракт, наш цех индивидуального изготовления может превратить детализированные проекты САПР в нестандартные разрезы и изгибы для более быстрой установки.

Мы являемся поставщиком арматуры № 1 в Америке

Белая арматура класса 40 (280) и класса 60 (420), отвечающая спецификациям ASTM, доступная в различных классах, с различным пределом текучести, требованиями к испытаниям на изгиб и состав. Ни у одного другого строительного поставщика нет больше арматуры, чем у White Cap!

Арматура класса 40 легко гнется, что делает ее идеальной для жилищного строительства.

Из-за высокого содержания углерода арматура класса 60 обладает повышенной вертикальной прочностью. Использование в приложениях с высокими нагрузками, таких как плотины, атомные электростанции и строительство коммерческих зданий.

Также доступна арматура с эпоксидным покрытием или коррозионностойкая арматура . Его можно использовать вместо обычных арматурных стержней для укрепления бетона и защиты от коррозии.

Стандарт ASTM Арматурный стержень и преобразование веса

Арматура, нарезанная по размеру

Мы специализируемся на изготовлении арматуры на заказ

Являясь поставщиком №1 в стране для изготовления арматуры на заказ и гибки, опытные профессионалы White Cap могут справиться с проектом любого размера, в соответствии с вашим графиком строительства и уникальные технические характеристики дизайна при своевременной запланированной доставке. Используя новейшие технологии, наши предприятия по производству арматуры предлагают точные современные машины для изготовления арматуры с катушкой для быстрой обработки крупных заказов, минимизации отходов и экономии ваших денег.
