ТТК. Способы вязания крючком арматуры при создании арматурных каркасов железобетонных конструкций,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ


Типовая технологическая карта (ТТК) составлена на способы вязания крючком арматуры при создании арматурных каркасов железобетонных конструкций.

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ


Для чего вяжут арматуру

Стержням требуется придать проектное положение в теле готовой конструкции, иначе арматура не сможет правильно воспринимать усилия, обеспечивая работу изделия в штатном режиме. Составляющие каркас элементы скрепляются между собой таким образом, чтобы места стыков не вызывали ослабления сечения, надёжно фиксируя конструкцию до начала бетонирования.


Пространственная рама должна обладать достаточной жёсткостью, позволяющей выдержать вес залитого в опалубку бетона с последующим виброуплотнением без смещений на недопустимую величину, приводящего к изменению характера восприятия нагрузок.

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка (рис.1-2).


Рис.1. Последовательность вязания арматуры


При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

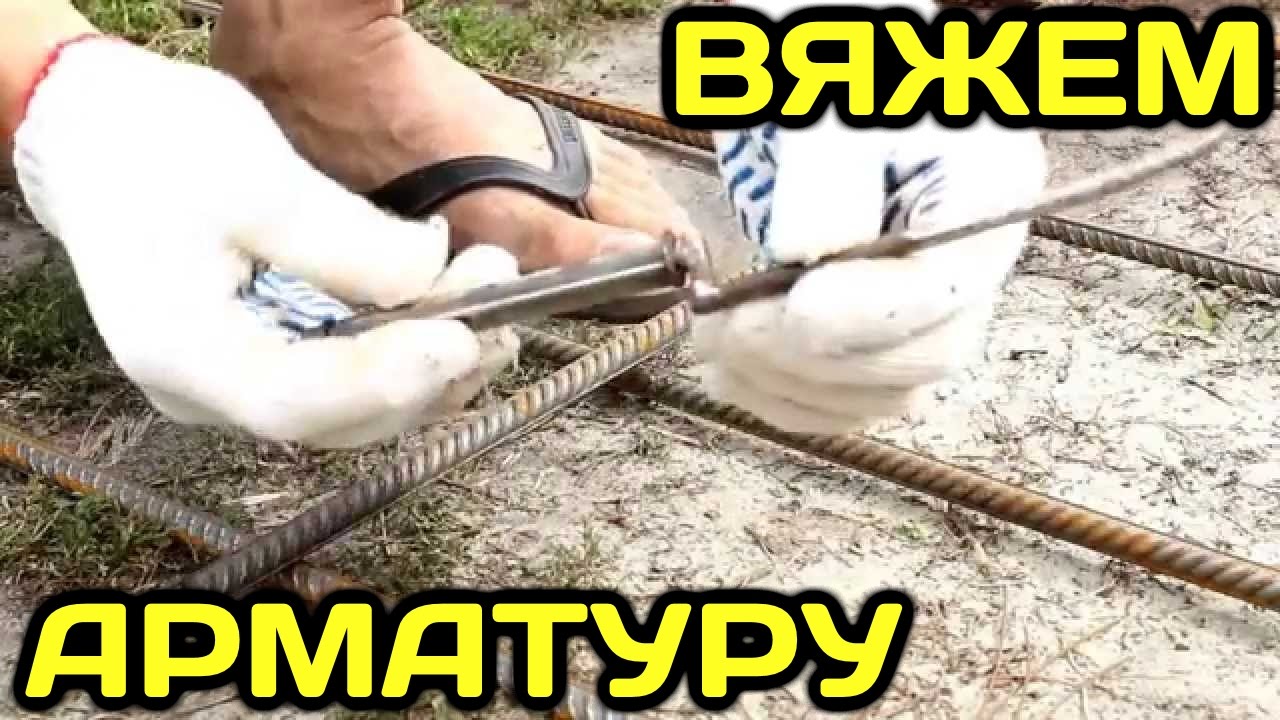

Рис.2. Вязание арматуры крючком

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Способ N 1 (рис.3)


Вот как вязать проволоку для фундамента руками:

Шаг 1. Берем проволоку в руки и складываем ее пополам.

Шаг 2. Изгибаем вокруг пальца примерно на одну треть от петли.

Шаг 3. Теперь накладываем на арматуру и вставляем в петлю крючок.

Шаг 4. Вертим крючок и захватываем им второй конец проволоки, тянем другой конец проволоки на себя.

Шаг 5. Достаем крючок и загибаем концы. Если длинные получились — обрезаем.

Сколько будет нужно делать оборотов, определится практическим путем. Если слишком мало — обвязка окажется слабой, если много — проволока станет рваться. Обычно — от трех до пяти оборотов.

Рис.3. Вязание арматуры. Способ N 1

Способ N 2


Порядок работ:

Шаг 1. В этом варианте проволока тоже складывается пополам.

Шаг 2. Прижимаем ее пальцами к прутку и загибаем концы на себя.

Шаг 3. Вставляем крючок, крутим, достаем и загибаем концы.

Здесь проволока держится уже намного лучше и надежнее.

Совет мастера: самая распространенная ошибка при вязке арматуры — это длинные скрутки. Чтобы такого не получалось, проволоку всего лишь нужно подгибать перед вращением крючка — так, чтобы он успевал сделать 3-4 оборота.

Способ N 3 (рис.4)


Порядок работ:

Шаг 1. Берем кусок проволоки, складываем вдвое.


Шаг 2. Заводим снизу.

Шаг 3. Захватываем крючком за петлю.

Шаг 4. Оставшийся «хвост» перегибаем через крючок.

Шаг 5. Образовавшуюся петлю и крутим.

Рис.4. Вязание арматуры. Способ N 3

Способ N 4


Самый удобный (по отзывам) способ собственноручно вязать проволоку на арматуре:

Шаг 1. Вставляем крючок в петлю и захватываем им же другой конец — тот, что держим рукой.

Шаг 2. Одновременно загибаем проволоку вниз, через крючок.

Шаг 3. Тянем крючок на себя и крутим несколько раз. Вот и все!

В этом способе есть достаточно весомый плюс — левая рука остается свободной и ею можно придерживать арматуру, что очень удобно.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ. Нормы и правила выполнения работ


Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003» регламентирует требования к проектированию каркасов.


5. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ


Материалы

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.


Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Рис.5. Бухта вязальной проволоки


Вязальная проволока изготавливается в двух вариантах: в бухтах (рис.5) и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли (рис.6).


Рис.6. Проволока мерная (в отрезках)


Инструменты

Крючок для вязки арматуры (рис.7). Данный инструмент применяют достаточно часто, так как крючок для вязки арматуры имеет доступную ценовую политику и удобен в использовании. Имеет 3 разновидности: простой, винтовой и полуавтоматический.


Рис.7. Вязальный крючок

6. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА


При выполнении арматурных работ следует строго соблюдать требования техники безопасности.

Заготовку и обработку арматуры выполняют в специально предназначенных и оборудованных местах. Рабочие места, предназначенные для растягивания бухт и выпрямления арматуры и для обработки стержней, выступающих за габариты верстака, ограждают.

В местах общих проходов шириной менее 1 м торцовые части стержней арматуры закрывают щитами.

Рабочие места, предназначенные для натяжения арматуры, со стороны прохода ограждают; высота ограждения должна быть не менее 1,8 м; устройства для натяжения арматуры оборудуют сигнализацией, которая приводится в действие при включении привода натяжного устройства.

При монтаже арматуры на объекте руководствуются общими требованиями техники безопасности, обязательными при выполнении строительно-монтажных работ. Особое внимание уделяют мероприятиям по защите от поражения электротоком. Все сварочные трансформаторы заземляют. Рабочие должны иметь средства индивидуальной защиты (резиновые сапоги и перчатки, брезентовую спецодежду, защитные маски и т.п.).

Запрещается стоять на привязанных или приваренных хомутах или стержнях, находиться на опалубочных блоках до полного их закрепления.

7. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ. ГЭСН 81-02-06-2017. Сборник 6. Бетонные и железобетонные конструкции монолитные

ГЭСН 81-02-06-2017. Сборник 6. Бетонные и железобетонные конструкции монолитные

Раздел 1. БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ МОНОЛИТНЫЕ


Подраздел 1.1. ФУНДАМЕНТЫ ПОД ЗДАНИЯ И СООРУЖЕНИЯ

Таблица ГЭСН 06-01-001 Устройство бетонной подготовки и фундаментов общего назначения

Состав работ:

Для норм с 06-01-001-05 по 06-01-001-12:

01. Раскрой и установка досок.

02. Установка щитов опалубки.

03. Крепление элементов опалубки проволокой и гвоздями строительными.

04. Установка арматуры.

Как вязать арматуру

Это пособие для тех, кому в первый раз в жизни придется самостоятельно вязать арматуру у себя на даче. Профессионалов вязки арматуры просим не ехидничать: это опыт вязки своими руками для любителей — самостройщиков.

Кстати, чтобы максимально упростить себе жизнь — можно не заморачиваться с вязкой арматуры, а просто крепить ее пластиковыми замозатягивающимися хомутиками.

Итак, для вязки арматуры понадобится самодельный или фирменный крючок (около 200-300 руб). Вяжут арматуру сложенной в двое вязальной проволокой диаметром 1- 2 мм.

В левую руку берем сложенную вдвое вязальную проволоку. В правую руку — вязальный крючок.

Подводим вязальную проволоку под арматуру и продеваем жало крючка в петлю вязальной проволоки.
Натягиваем, огибая арматуру, свободный конец вязальной проволоки и заводим его на ложе крючка.
Сдвигая крючок вправо, вызываем вращение жала крючка и захват свободного конца проволоки.
Вращеним крючка заматываем концы проволоки с петлей.
Вращеним крючка заматываем концы проволоки с петлей — делаем три оборота.
Завершаем обороты вязального крючка.

Извлекаем крючок — вязка арматуры выполнена.

Кстити, сваривать перекрестия арматуры можно только у арматуры диаметром 25 мм и выше — иначе под нагрузкой араматура может обломиться.


ВАЖНО!



правила, способы и необходимый инструмент

Железобетон потому так и называется, что внутри бетонного блока находится стальной каркас. Особенностью такого композитного материала является то, что коэффициент расширения при изменении температуры окружающей среды и у бетонной смеси, и у стальных конструкций один и тот же. Поэтому главная задача при размещении армирующих конструкций в опалубку, куда будет заливаться бетон – правильное скрепление элементов арматурного каркаса.

Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

  1. Сварка элементов
  2. Вязка проволокой
  3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций», а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

Длина нахлеста для сжатой зоны бетона:

Сечение арматуры А400, ммДлина нахлеста в зависимости от марки бетона, мм
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10355305280250
12430365335295
16570490445395
18340550500445
22795670560545
25890765695615
28995855780690
321140975890790
36142012201155985

Для растянутой зоны:

Сечение арматуры А400, ммДлина нахлеста в зависимости от марки бетона, мм
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10475410370330
12570490445395
16760650595525
18855730745590
221045895895775
2511851015930820
28132511401140920
321515130011851050
361895162514851315

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

  • Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

  • Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.
Пластиковые фиксаторы
  • С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
  • С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
  • С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.


Как изготовить крючок своими руками

Чаще всего на рабочих местах сами арматурщики изготавливают крючки для вязки арматуры «под себя», в соответствии со своими предпочтениями и ориентируясь на привычную им форму инструмента или его размеры. Иногда выбор делается исходя из материала крючка: так, некоторых не устраивает излишняя мягкость электродной стали, и на крючок они пускают жало длинной отвёртки.

Для самодельного крючка на выходе металлического стержня из рукоятки делается небольшой, под углом в 10-15 угловых градусов, изгиб, а затем после 12-15 см следующего прямого участка жала делается в той же плоскости ещё один изгиб, примерно под 90⁰. Затем идёт плавное искривление (закругление), уже после которого следует немного заострённый участок (сам крючок) длиной 1,5-2 см.

Пруток берётся гладкий, без рёбер (какие бывают у прутков разного диаметра по ГОСТ 34028-2016), желательно из арматуры, на которую шла легированная сталь, для избегания коррозии прутка, поперечным сечением не более 0,5 см.


Выбор вязальной проволоки

Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.

Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.

Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.

Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.

Интересный факт: Опытные арматурщики предпочитают, однако, один «универсальный» размер – 1,2 мм. Просто если прутки арматуры по толщине превышают 16 мм, проволоку складывают вдвое.

Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» — около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.

Вязка арматуры различными способами

Фундамент это основа любого сооружения. Именно от него в огромной степени зависит то, как долго простоит здание. Важной деталью фундамента является арматура, из которой вяжут специальную сеть. Она призвана наделять бетон дополнительной твёрдостью. Арматуру советуют «вязать», а не «варить». Во-первых, потому что так достигается оптимальная гибкость конструкции, во-вторых, потому что не нужно привлекать дополнительных специалистов и технику.

Перед началом работы арматуре обязательно потребуется лазерная резка для создания необходимых по длине отрезков.

Существует три способа вязания арматуры: крючком, пистолетом и шуруповёртом.

Способ крючком

Самый распространенный и дешёвый способ это вязание крючком, который можно купить в магазине или сделать самому из толстого электрода или прочной металлической проволоки. Проволока загибается на конце и заостряется, а в середине изгибается по типу коловорота. Арматура вяжется крючком и чаще всего наверху, а потом секциями опускается в опалубку на подставку из кирпича и связывается между собой.

Для обвязки используется специальная мягкая проволока из обожжённой низкоуглеродистой стали диаметром 1,2-1,4 миллиметра. Болгаркой нарезается нужное количества проволоки необходимой длины, но с учетом того, что во время обвязки она складывается пополам. Проволока заводится за арматуру, крючком зацепляется петля, второй конец проволоки натягивается и заходит за крючок с петлей и проворачивается круговым движением 3-5 раз, не больше. Если остаются большие концы, то их нужно обрезать. И тут тоже может пригодиться лазерная резка металла.

Вязание пистолетом

Можно использовать специальный пистолет японского производства, который очень быстро делает узел нужной силы натяжения. Его можно не только купить, но и взять в аренду.

Вязание шуруповертом

Некоторые мастера для быстрой работы используют шуруповёрт. Для него делается насадка из гвоздя с загнутым острым концом. Работая с этим инструментом важно ограничить скорость до той, чтобы проволока не рвалась, а у шуруповерта срабатывала защитная функция. В летнее время можно вместо проволоки использовать пластмассовые хомуты, которые значительно экономят время вязки и не требуют дополнительного инструмента. Но самое главное не способ вязание арматуры, а на совесть выполненная работа, которая является гарантом долгой эксплуатации фундамента.

Оцените статью: Поделитесь с друзьями!

Как вязать арматуру для фундамента

Поскольку каркас – основа фундамента, от качества которой зависит прочность всей конструкции целиком, вязка арматуры и, конкретно, способ производства этих работ, имеют большое значение для определения качества и надежности сооружения. Прочность постройки и способность противостоять любым воздействиям среды, напрямую зависят от того, насколько качественно соединены элементы арматуры: от вида арматуры и ее количества, используемого в закладке фундамента, метода вязки прутьев.

Как связать арматуру для фундамента

Выбор прутьев для строительства

Основным показателем, определяющим использование конкретной марки арматуры в том или ином фундаменте, считают диаметр. Более толстые прутья перенесут большее растяжение и прочие нагрузки. Диаметр определяется при проектировании строения исходя из показателей пучинистости почвы, планируемого веса сооружения. Но не все при строительстве строго придерживаются проектов, а кто-то, вообще, их не составляет. Какие же прутья применять, если строительство ведется без проекта?

Для строительства дома из пено-, тепло- и газоблоков, небольшого дачного домика, гаража, подойдут прутья, в диаметре достигающие 12 мм. Использование при закладке фундамента прутьев диаметром меньше 12 миллиметров, не допускается.

Если запланировано строительство основательных, больших зданий, основу фундамента усиливают прутьями большого диаметра. Планируя строительство, обязательно смотрите на класс прутьев. В частном строительстве подойдет А-3.-класс. Такой металл даже в холодном состоянии сгибается на 90 градусов без последствий. Также применяются, но значительно реже, и прутья А-2-класса, сгибающиеся на 180 градусов в холодном состоянии. Про то, как залить фундамент, читайте тут.

Про то, как залить фундамент читайте тут.

Концы проволоки связываем плоскогубцами

Системы вязки арматурного каркаса

Для фундамента вязать арматуру можно либо вручную, либо полуавтоматизированно.

Если вяжете руками, предполагается использование специального крючка или плоскогубцев. Связывают прутья в месте их перекрещивания обычной проволокой, сечением от 0,8 до 1,2 мм. Для связки проволоку складывают вдвое, обматывая прутья примерно парой десятков сантиметров двойной проволоки. Затем концы, обернутые вокруг арматурных прутьев, нужно скрутить плоскогубцами друг с другом.

Если соединение арматурных прутьев проходит с применением крючка для вязки, то процесс выглядит так: в два раза сворачивают проволоку, проводя под перекрестием, получившуюся петельку надевают на крюк, а 2-ой конец тоже кладут на крючок, затем начинают вращать инструмент. Это приводит к затягиванию соединения.

Вязальный крючок можно заменить винтовым. Винтовой крючок тоже скручивает проволоку, но для этого достаточно лишь потянуть ручку.

Надо признать, что ручная вязка арматуры достаточно длительна и энергозатратна. Более легкий способ связать арматурный каркас — использование вязального пистолета.

Он значительно упрощает сам процесс стяжки и в разы сокращает время, требуемое, чтобы выполнить эту процедуру. На стяжку одного фрагмента арматурных прутьев, при

наличии вязального пистолета тратится не более двух секунд. Для работы агрегатом нужно лишь нажимать на кнопку курка. При всех плюсах такого оборудования, единственный его существенный минус – высокая стоимость. От тысячи долларов и выше. Вязальный пистолет незаменим при строительстве больший зданий и сооружений, а использование его на малоэтажных стройках нерационально.

Видео – вязка арматуры

Видео – как вязать арматуру крючком

Вязка арматуры под фундамент: как сделать своими руками

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие. Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

  • Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
  • Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

Заводские чертежи арматуры 3D BIM | Рабочие чертежи арматурной стали 3D BIM | Производство арматуры

МЫ ПРЕДОСТАВЛЯЕМ ПОДРЯДЧИК ДЕТАЛЕЙ ДЛЯ:

— ФАБРИКАТОРЫ РЕЗИНЫ,

— ПОДРЯДЧИКИ БЕТОНА,

— ПОДРЯДЧИКИ КЛАДКИ, 9002 — MASONRY CONTRACTORS, 9002 9000 в Нью-Йорке

15-летний опыт детализации арматурных стержней.

СТАНДАРТЫ И КОДЫ

  • ACI (Американский институт бетона),
  • CRSI (Институт железобетонной стали),
  • RSIC (Канадский институт арматурной стали),
  • BS (Британские стандарты),
  • EN ( Европейский код)

ЧЕРТЕЖИ МАГАЗИНА РЕДУКТОРА:

С годами мы обнаружили наиболее подходящие рабочие чертежи для всех потребностей.

Легко читается в полевых условиях, что сокращает время установки и затраты на рабочую силу.

  • Мы работаем с RFI, мы не делаем никаких предположений,
  • Наши чертежи представляют собой бумагу размером Arc D 24 ”x36”, которую легко носить с собой в полевых условиях,
  • Каждая страница включает график гибки,
  • Каждая страница включает a Таблицы для стыковки внахлест,
  • Отметки всех стен и балок,
  • Все детали в секциях, бетонное покрытие, стыки внахлест и т. д.
  • Облака ревизий для каждой ревизии,
  • Интеллектуальная система маркировки стержней,

ADMIN:

  • Загрузите файлы проекта на наш сайт.Вы можете войти в систему и получить доступ ко всем своим документам. Как только вы свяжетесь с нами, мы предоставим вам имя пользователя и пароль.
  • График в календаре с указанием всего вашего проекта и предполагаемого времени завершения.
  • Подробный журнал отправки, для каждой страницы,
  • Журнал веса арматуры для каждой редакции вашего заказа на изменение,
  • Подробный список заказов на изменение для каждой редакции
  • Любая редакция занимает у Нас не более 1 часа.
  • Мы предоставляем вам список стержней для каждой заливки в любом формате, который вы хотите pdf, asa, soule … и т. Д.

ИНЖЕНЕР ПРОЕКТА:

  • Изучить чертежи на предмет недостающей информации и подготовить RFI,
  • Изучить чертежи и проверить требования Кодекса,
  • Сделать телефонные звонки с Инженером записи или с подрядчиками, чтобы сократить время и устранение ошибок,

Время обработки:

Обычно одна неделя для первой подачи.

Извините, мы не даем обещания получить работу, но обещаем, что выполним ее успешно!

Южная арматура | Арматура: вес на линейную опору

Южная арматура | Арматура: вес на линейную опору
Размер

Система дюйм-фунт

Мягкая метрическая система

Номинальный диаметр

Вес на линейную опору

# 3

# 10

0.375 «

0,376 фунта.

# 4

# 13

0,500 «

0,668 фунта.

# 5

# 16

0.625 «

1,043 фунта.

# 6

# 19

0,750 «

1,502 фунта.

# 7

# 22

0.875 «

2,044 фунта.

# 8

# 25

1.000 «

2,670 фунтов.

# 9

# 29

1.128 «

3,400 фунта.

# 10

# 32

1,270 «

4,303 фунта.

# 11

# 36

1.410 «

5,313 фунта.

# 14

# 43

1.693 «

7,650 фунтов.

# 18

# 57

2.257 «

13,60 фунтов.

Арматурный стержень № 9 — Арматурный стержень № 9

Используемый для средних и тяжелых промышленных и строительных приложений, арматурный стержень № 9 или «арматурный стержень» идеально подходит для широкого спектра сложных проектов. Изготовленная из углеродистой стали арматура № 9 обычно используется для стабилизации передаточных плит при строительстве небоскребов.Это также чрезвычайно эффективный армирующий материал для подпорных стен, опор, колонн и балок, что делает его отличным выбором для мостов и опор в дополнение к высотным зданиям.

Технические характеристики для арматурного стержня № 9:

  • Мягкий размер (метрический размер): 29
  • Вес на единицу длины (фунтов на фут): 3,4
  • Номинальный диаметр (дюймы): 1,128
  • Номинальная площадь (квадратные дюймы): 1
Имперский размер стержня «Мягкий», метрический размер Вес на единицу длины (фунт / фут) Масса на единицу длины (кг / м) Номинальный диаметр (дюйм) Номинальный диаметр (мм) ) Номинальная площадь (дюйм 2 ) Номинальная площадь (мм 2 )
# 9 # 29 3.4 5,071 1,128 28,65 1 645

Поскольку арматура № 9 и бетон имеют сравнимые коэффициенты теплового расширения, арматура представляет собой идеальное решение строительных проблем, связанных с присущими бетону недостатками прочности на разрыв.

В Harris Supply Solutions мы предлагаем широкий выбор арматурных стержней в полном ассортименте стандартных размеров, а также арматурный стержень черного цвета, сборный стержень и стержень с эпоксидным покрытием.Наша цель — поставлять строительным подрядчикам и инженерам продукцию, превосходящую национальные стандарты прочности и безопасности.

Мы являемся крупнейшим поставщиком стальной сетки и арматуры в США. Эффективная сеть региональных поставщиков поддерживает наше общенациональное присутствие, а наша хорошо обученная команда специалистов по обслуживанию клиентов предлагает экспертные рекомендации о пригодности конкретной арматуры для вашего применения.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
