Каркасные стены своими руками: этапы возведения

В наше время при строительстве щитовых сооружений применяются исключительно современные качественные материалы. Поэтому такие здания отличаются поистине превосходными рабочими характеристиками. Популярность их, помимо всего прочего, объясняется еще и простотой возведения, а также дешевизной. О том, как сделать каркасные стены самостоятельно и поговорим далее в статье.

Закупаем необходимые материалы

Для сборки щитовых стен нужно будет подготовить:

Материал Назначение Параметры
Просушенный брус Стойки каркаса 150*50мм
Просушенный брус Нижняя обвязка 150*150мм
Панели ОСП Обшивка каркаса Толщина – 9 — 12мм
Вата минеральная Утепление стен Плиты толщиной 50мм
Бруски Обрешетка под вентиляционный слой 40 — 25мм
Пароизоляционный материл Защита теплоизолятора от влаги изнутри помещения Фольгированный
Гидроизоляционная пленка Защита ваты от влаги снаружи Полиэтилен
Сайдинг Чистовая обшивка стен Виниловый
Уголки, саморезы, гвозди Крепежные элементы



Заливаем фундамент под каркасные стены

Поставить каркасные стены можно на ленточный или столбчатый фундамент.

Устройство особенно мощного основания они не требуют, так как отличаются небольшим весом. При возведении ленты фундамента в нее нужно залить металлические шпильки (с шагом в 1м). В последующем на них будет закреплена нижняя обвязка стен. Сверху фундамент обязательно гидроизолируется рубероидом. Как правильно сделать гидроизоляцию фундамента читайте здесь.

Устройство нижней обвязки

Начинают возведение каркасных стен с устройства нижней обвязки. Брус для этой цели нужно брать самый качественный, поскольку на него будет приходиться основная нагрузка.

Совет: Делая каркасные стены, максимум внимания нужно уделить вопросу продления срока службы материала. Весь брус каркаса обязательно стоит пропитать раствором железного купороса (10%).

Укладка нижней обвязки выполняется следующим образом:

  • Металлические шпильки, залитые в фундамент, обмазываются битумом и оборачиваются кусочками рубероида.
  • В брусе сверлятся отверстия под шпильки. По краям выбираются пазы для устройства крепления «в пол дерева».
  • Далее брус устанавливается на фундамент. В каждый угол вбивается по 4 гвоздя (150мм).
  • Если шпильки при возведении фундамента не заливались, выполняется дополнительное крепление бруса на анкера. При этом используются крепежи с шестигранными гайками и широкими шайбами.

Подробнее, как сделать нижнюю обвязку своими руками читайте здесь.

Установка стоек

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Продолжают возводить каркасные стены установкой стоек. Своими руками проще всего их будет закрепить на стальные оцинкованные уголки. В первую очередь устанавливаются угловые элементы, далее – промежуточные. Для того, чтобы предотвратить расшатывание стоек до того, как будет смонтирована верхняя обвязка, их нужно укрепить временными укосинами. Расстояние между стойками обычно составляет около полуметра.

Монтаж верхней обвязки и укрепление стоек

Верхняя обвязка монтируется также с использованием стальных уголков. Перед креплением ее к стойкам, следует обязательно проверять их вертикальность. По углам брус верхней обвязки закрепляют «в пол дерева» с использованием четырех гвоздей. Далее приступают к монтажу постоянных укосин. Делают их из бруса меньшего сечения, чем стойки, и крепят с внутренней стороны дома. Каждая стойка должна быть подперта четырьмя короткими укосинами – двумя вверху и двумя внизу.

Монтаж утеплителя и обшивки

На следующем этапе между стойками устанавливаются плиты минеральной ваты. В местах расположения укосин утеплитель подрезается и вставляется под них.

Важно: Чтобы каркасные стены, возведенные своими руками, получились теплыми, устанавливать плиты минваты нужно враспор. Добиться этого можно, выбрав материал шириной чуть больше шага стоек.

Далее приступают к обшивке фасада плитами ОСВ. На них брусками крепится гидроизоляционная пленка. На получившуюся контробрешетку саморезами крепят сайдинг. После этого изнутри здания, также на бруски монтируют пароизолятор. Далее стены обшивают фанерой или гипсокартоном. На этом строительство каркасно-щитовых стен можно считать законченным.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Устройство стены каркасного дома: материалы, чередование.



Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

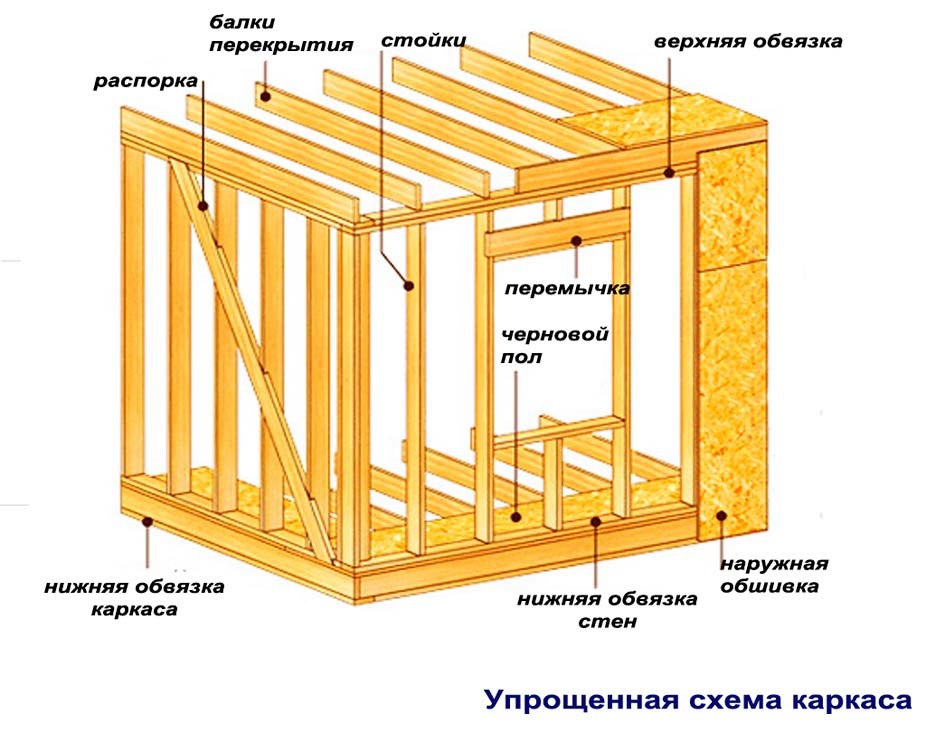

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

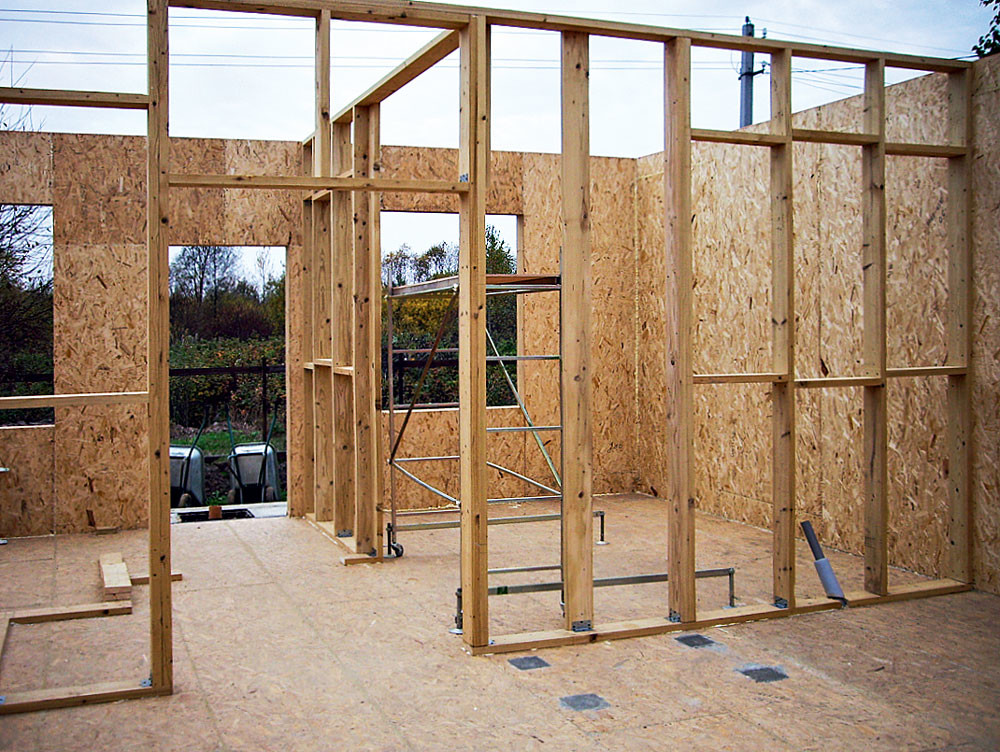

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?



Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др. ). Кроме того, некоторым утеплителям необходима ветрозащита.



В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:



  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.



Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м2, что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это – вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата – лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.



Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы.

За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен
Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома
Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Сборка и подъем стен каркасного дома. Каркасный дом своими руками.

Закончив адскую работу по сборке ферм, очередь дошла до наружных стен.

Забегая вперед, могу сказать, что это оказалось самой легкой и ненапряжной работой во всей стройке.

Конструкция стен у меня выбрана “скандинавская”.   То есть – одинарная верхняя обвязка, одинарные стойки в оконных и дверных проемах, и один сплошной “ригель”, на тех стенах, на которые приходится нагрузка от стропил.

Это решение мне нравится своим изяществом, надежностью и отсутствием сдвоенных и строенных стоек или обвязок, к которым я питаю подсознательную неприязнь, из за опасности возникновения щелей между ними.

Выглядит это следующим образом

Живой пример – каркас финской фирмы kastelli

Стойки были напилены в размер, нижняя обвязка, временно закрепленная ранее к балкам обвязки свай, снята и уложена на ребро на платформу, дальнейшее удобнее рассказывать в картинках.

Напиленные элементы стен разложены по своим местам

Собран шаблон стены

Шаблон сбит гвоздями, по 3 гвоздя в каждый узел за исключением верхней обвязки. Там только 2 гвоздя. Почему только 2 – объясню чуть ниже.

Очень важный момент. Крайне внимательно отмечайте места установки стоек. Изначально я был не внимателен. В результате пошла накопительная ошибка буквально на несколько мм на каждой стойке. В итоге – последние стойки уехали сантиметров на 5 относительно своего положения.  Заметил я ошибку поздно, поэтому одну стену пришлось разбирать и переделывать. Так что – семь раз отмерь…

  Пришла очередь врезать “ригель”. По идее, можно было сразу выпилить паз для установки ригеля в стойках. Но так как доски были нестроганные, я решил врезать по месту.

Клал ригель поверх стены, отмечал карандашом край, на стойке, затем выставлял диск пилы на толщину доски, делал много пропилов и затем стамеской вырубал паз.  Довольно быстро, хотя не так аккуратно, как если бы паз выпиливался изначально.

Перед тем как приступать к врезке ригеля, тщательно вымеряем все диагонали и крепим стену временной укосиной от смещения.

Пропилы на глубину ригеля



Вырубаем стамеской

ВАЖНО! В верхнюю обвязку вбиваем только 2 гвоздя. Третий гвоздь вбивается после установки ригеля. Иначе он будет мешать сделать выпил и установить ригель.



Затем ставим ригель в паз и прибиваем как к стойкам так и к обвязке. На фото выше виден стык двух участков стены. Здесь стойка крепится только к одной обвязке. Ко второй – после подъема стены.

На подъем стен был приглашен сосед “на пробу”.  К моему удивлению, мы достаточно легко подняли стену 6 метровой длинны вдвоем.  Самым сложным моментом был “соскок” стены с платформы на обвязку, так как из за контр лаг там была ступенька ~6см

Собственно все!  Собираем и поднимаем все 4 стены, выравниваем, соединяем между собой в углах. Стыки длинных стен соединяем перфорированными пластинами по верхней обвязке.

Самый полезный инструмент – линейка Line master с метчиками для разметки

К сожалению плохо видно. Проверка вертикальности лазерным уровнем. Отклонение от вертикали на высоту стены – 5мм



Post Scriptum

Важный нюанс. Металлической лентой, закрепляем нижнюю обвязку к платформе, чтобы не получилось как на видео. Ленту лучше использовать без перфорации. Перфорированная лента может порваться при подъеме


(Visited 18 011 times, 1 visits today)

5 1 голос

Оцените статью

Как устроены стены каркасного дома

      Для утепления стен мы используем профессиональный утеплитель для теплоизоляции дома «ТеплоKNAUF Для КОТТЕДЖА»  в плитах толщиной 50 мм и 100 мм, шириной 610 мм. По желанию заказчика можем установить любой другой утеплитель.
     Плиты ставятся в распор между стойками каркаса, для более надёжной фиксации, шаг стоек делается на 10 мм меньше ширины плит, в местах, где расстояние между стоек получается меньше стандартного шага, плиты подрезаются в нужный размер.
     Если дом предполагается для сезонного использования, например как дача, и жить в нем постоянно, особенно в зимний период не предполагается, можно сделать слой утепления 100 или 150 мм.

     Толщины утеплителя 150 мм, в принципе будет достаточно для того, чтобы он держал тепло в морозы до -20оС. Но обратите внимание на схеме, через каждые 600 мм в качестве утеплителя будет выступать деревянная стойка шириной 50 мм. Т.е. на каждые 65 м2 стены, 60 м2 будут утеплены плитами утеплителя и ещё 5 м2 будут утеплены древесиной. Это значит что в доме примерно 8% от площади стен будет утеплено древесиной слоем 150 мм. Этого не достаточно для утепления дома для постоянного проживания. По нормам деревянного домостроения в климатической зоне центральной части России принято делать стены в домах для постоянного проживания от 240 мм толщиной.

     Дома для постоянного проживания мы утепляем по схеме 150+50мм. Делаем дополнительный перекрёстный слой утепления, который полностью перекрывает с наружной стороны дома все деревянные элементы силового каркаса. Общий слой утепления таких стен составит 200 мм.

     Это реализовывается монтажом перекрёстного каркаса по наружной стороне стены.    Стены утепленные таким образом, будут хорошо сохранять тепло и соответствовать установленным нормам по теплосбережениям.
Перекрёстное утепление перекрывает не только деревянные элементы щитов стен, но и ветровую доску перекрытий, что в значительной степени снижает число «мостиков холода» во всём доме.

     Ну, а для тех, кто хочет энергоэфективный дом, с минимальными расходами на отоплении, мы предлагаем трёхуровневый каркас, с тройным утеплением по схеме 100+150+50, общий слой утеплителя составит 300 мм. Каркасы делаются в 3-х параллельных пространствах и не пересекаются друг с другом. Утепление стен по такому принципу позволяет максимально сохранять тепло, в данном случае потери энергии будут происходить через окна, двери и вентиляцию.

Для того, чтобы дом получился действительно энергоэффективным, в нем, в дополнении к таким стенам, необходимо поставить энергосберегающие стеклопакеты и двери, которые всегда будут закрыты. Так же нужно установить климатическую систему с рекуперацией воздуха, или систему вентиляции, которая автоматически дозирует подачу свежего воздуха в помещение, приточная вентиляция в данном случае не подойдёт.
Если подобных мероприятий не продумать, то существенно сократить энергозатраты в доме не получится.

Варианты утепления стен каркасного дома

устройство, толщина и отделка своими руками пошаговая инструкция

На сегодняшний день каркасные дома стали популярны из-за сравнительно недорогой стоимости, а также быстроты возведения. В данной статье речь пойдет о стенах в каркасных домах – их устройстве, вариантах отделки как снаружи, так и внутри.

Устройство каркасных стен

Основой каркасного дома являются его стены. Если их конструкция выполнена правильно, строительство будет успешным, а дом простоит долго. Каркасные стены можно возводить своими руками. Конечно, для этого понадобится много свободного времени и знаний.

Поэтому приступая к строительству каркасного жилища, нужно знать об устройстве его стен. Это поможет заранее рассчитать стоимость всех материалов и сроков проведения работ, а также выполнить эти работы правильно и в соответствии с технологией.

Ниже будут приведены отличительные характеристик устройства каркасных стен:

  • В каркасном доме нет стен, которые не несут смысловую нагрузку. Поэтому внешние и внутренние каркасные стены – несущие;
  • Стена в таком жилище выглядит как «пирог». Ее устройство сложное и многослойное;
  • При этом каждый элемент стены играет важную роль во всей конструкции и убрать какой-то из них нельзя.
В каркасном доме нет стен, которые не несут смысловую нагрузку.

Каркасная стена состоит из таких блоков:

  1. Сам каркас.
  2. Утеплитель.
  3. Защищающая мембрана с внешней и внутренней стороны.
  4. Внутренняя отделка.
  5. Внешняя отделка.

Кроме этого, конструкции стен из каркаса бывают разных видов:

  • Модульная – готовая конструкция, собираемая на заводе производителя и привозимая на место возведения;
  • Сборная – собирается непосредственно на строительном участке;
  • Модульная с элементами инсталляции – собранная на заводе производителя и уже включающая в себя все возможные коммуникации.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры. Иначе придется демонтировать сам фундамент или переделывать размер стен.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры.

Толщина каркасных стен в зависимости от климата

Рассчитывая толщину стен в каркасном доме, нужно учитывать климат того региона, в котором возводится дом. Например, в области с теплой зимой и жарким летом толщина конструкции может быть минимальной. В области же с холодным климатом утеплять стены нужно более качественней.

Насколько теплым будет дом, зависит от толщины утеплителя каркасного дома. Эту толщину можно рассчитать, умножив показатель теплового сопротивления конкретной местности на коэффициент теплопроводности выбранного материала.

Для каждого конкретного населенного пункта России есть свой показатель теплового сопротивления. Его можно посмотреть на сайте строительных норм и правил Российской Федерации.

Насколько теплым будет дом, зависит от толщины утеплителя каркасного дома.

Варианты отделки каркасных стен снаружи

Каркасные дома отличаются тем, что их внешняя отделка может быть выполнена в разной стилистике и разными облицовочными материалами. При выборе наружной отделки такого жилища нужно посмотреть на все достоинства и недоставки выбранного материала и рассмотреть все возможные варианты. Ниже будет подробно рассмотрен каждый вариант отделки.

Каркасные дома отличаются тем, что их внешняя отделка может быть выполнена в разной стилистике и разными облицовочными материалами.

Виниловый сайдинг

Виниловый сайдинг является самым доступным и дешевым материалом для отделки. Он используется в теплых регионах, так как его основа – это поливинилхлорид. Основные плюсы такой облицовки:

  1. Она практична и за ней легко ухаживать. К тому же виниловый сайдинг не подвержен влиянию прямых солнечных лучей и влаге.
  2. Если с одной-двумя панелями что-то случилось, не нужно демонтировать всю облицовку. Достаточно снять поврежденные элементы и заменить их на новые.
  3. Пластиковые панели легко весят. Поэтому они могут применяться в доме с облегченным фундаментом. К тому же такой материал хорошо собирается и крепится на каркасные стены.
  4. Вариантов расцветки и фактуры винилового сайдинга огромное количество. Поэтому хозяин дома может подобрать наиболее подходящий и современный материал под стилистику своего жилища.

Пластиковый сайдинг нельзя использовать для внешней отделки в регионах с низкой температурой. Ведь из-за этого он ломается, трескается и становится хрупким. Это, пожалуй, его единственный минус.

Виниловый сайдинг используется в теплых регионах, так как его основа – это поливинилхлорид.

Металлический сайдинг

Металлический сайдинг выполнен из оцинкованной стали, что обеспечивает ему антикоррозийные свойства. К тому же сверху он покрывается толстым слоем лакокрасочного покрытия. Выполнять фасадные работы с данным видом наружной облицовки можно легко и быстро. Весит металлический сайдинг немного. Его стоимость по сравнению с другими материалами тоже мала.

Однако у сайдинга из металла есть и свои недостатки. Несмотря на то, что он покрыт цинком, со временем такой материал начинает ржаветь. На нем могут образовываться вмятины, неровности и царапины. Помимо этого, поверхность металлического сайдинга подвержена нагреванию и хорошо отражает солнечные лучи.

Металлический сайдинг выполнен из оцинкованной стали, что обеспечивает ему антикоррозийные свойства.

Кирпич

Кирпич – натуральный и довольно дорогой материал для облицовки каркасных стен. При таком виде отделки требуется, чтобы фундамент самого дома выдержал большую нагрузку. Поэтому нужно заранее конструировать усиленный фундамент, если выбран данный вариант отделки. К тому же внешняя кладка стен должна быть прочно привязана к дому с помощью металлических пластин.

Можно, конечно, купить пустотелый облегченный кирпич. Ведь он стойкий к повреждениям, одинаково хорошо выдерживает низкие и высокие температуры, а также обладает эстетическими свойствами.

Кирпич – натуральный и довольно дорогой материал для облицовки каркасных стен.

Плитка

Можно отделать каркасный дом клинкерной плиткой. Она имитирует природный камень и выглядит благородно. Кроме того, плитка обладает следующими достоинствами:

  • Прочна и устойчива к воздействию влаги;
  • Не горит;
  • Не подвергается высоким температурам;
  • Есть возможность выбрать такую плитку под архитектурный стиль всего дома.

При облицовке клинкерной плиткой требуется создание вентилируемого фасада. Создается обрешетка из металла или дерева, на которую в дальнейшем крепится специальный экран. Далее поверх этого наносится цементный раствор, клеится армирующая сетка, наносится плиточный клей и сверху сама плитка. Ввиду этого весь процесс занимает много времени и сил, что и является существенными минусом данного материала.

Клинкерная плитка имитирует природный камень и выглядит благородно.

Блокхаус и вагонка

Блокхаус и вагонка – два похожих облицовочных материала. Они имитируют настоящий деревянный сруб и смотрятся на каркасных стенах весьма эффектно. У данного материала есть и другие положительные стороны:

  • Абсолютная экологичность;
  • Хороший теплоизоляционный эффект;
  • Легкость в работе;
  • Устойчивость к прямым солнечным лучам;
  • Морозостойкость.

Конечно, такая облицовка имеет сравнительно высокую цену, если она, конечно, качественная. Среди других ее минусов можно выделить подверженность горению и высокую восприимчивость к жидкости и пару.

Вагонка имитирует настоящий деревянный сруб и смотрятся на каркасных стенах весьма эффектно.

Искусственный камень

Искусственный камень в наружной отделке каркасного жилья применяют в основном в северных регионах. Все дело в том, что этот материал хорошо держит тепло. К тому же перед его укладкой не нужно дополнительно усиливать фундамент, потому что этот вид облицовки легкий. Он приклеивается на специальный клей, в результате чего между каркасными стенами и камнем нет отверстий. Следовательно, холодный воздух не проходит в дом.

Несмотря на все плюсы, искусственный камень довольно хрупкий материал. Через него легко проходит влага и химические вещества.

Искусственный камень в наружной отделке каркасного жилья применяют в основном в северных регионах.

Термопанели

Термопанели состоят из твердого наружного слоя и внутреннего теплоизоляционного. Это самый популярный вид облицовки, который используют для каркасных стен. В качестве верхнего слоя может выступать плитка либо кирпич.

Среди положительных сторон термопанелей можно выделить:

  • Высокая теплоизоляция и стойкость к морозам, а также жаре;
  • Легко монтировать;
  • Хорошо пропускает лишнюю жидкость и пар;
  • Выглядят эстетично, потому что укладываются встык и смотрятся как цельная кирпичная или плиточная кладка;
  • Малый вес.

Единственный недостаток такого материала – очень высокая цена. Однако масса положительных качеств полностью оправдывает высокую стоимость.

Термопанели состоят из твердого наружного слоя и внутреннего теплоизоляционного.

Штукатурка

Некоторые отделочники облицовывают каркасные стены мокрой штукатуркой. Благодаря ей можно сделать цвет покрытия абсолютно любым – однотонным или смешать несколько тонов. Штукатурка защищает стены от ветра, дождя, снега и другой лишней влаги. К тому же она не подвержена влиянию солнечных лучей, морозам или жаре.

Недостатки штукатурной отделки – долгий монтаж. Ведь чтобы заштукатурить фасад потребуется примерно 2 дня. Со временем она осыпается, а значит имеет короткий срок службы.

Штукатурка защищает стены от ветра, дождя, снега и другой лишней влаги.

Другие возможные варианты

Кроме вышеперечисленных видов отделки каркасных стен существуют и другие. Например – цементно-стружечные плиты. Они выполнены из каменной крошки, дерева и цементного раствора.

Такой вид облицовки обладает следующими преимуществами:

  • Экологичные;
  • Прочные и стойкие к переменам температур;
  • Легкие в монтаже;
  • Не подвержены горению.

Единственный минус данных панелей – необходимость дополнительных рабочих рук. Ведь эти плиты очень высокие и длинный. Ввиду этого один человек не справится с монтажом данного вида облицовки.

Цементно-стружечные плиты выполнены из каменной крошки, дерева и цементного раствора.

Варианты отделки каркасных стен внутри

Каркасные стены могут облицовываться по-разному не только снаружи, но и внутри. Приведем примеры отделки:

  • Можно отделать дом снаружи с помощью гипсокартона. Он позволяет скрыть неровность стен и все коммуникации, которые есть в доме. Помимо этого, он очень прост в монтаже;

    Он позволяет скрыть неровность стен и все коммуникации, которые есть в доме.

  • Плиты ОСБ – микс тканевого волокна и стружки дерева. Они склеены между собой специальным клеем на основе смолы. Данный материал стойко держит удары и устойчив к воздействию влаги;

    Данный материал стойко держит удары и устойчив к воздействию влаги.

  • Панели из дерева – недорогой отделочный материал. Он прочен, надежен и прост в монтаже. Его цена не слишком высокая, а декоративные свойства – наоборот;

    Панели из дерева – недорогой отделочный материал.

  • Обои — можно выбрать наиболее подходящий вид обоев и их расцветку. Но они сильно подвержены воздействию влаги, тепла и прямых солнечных лучей;

    Можно выбрать наиболее подходящий вид обоев и их расцветку.

  • Декоративная штукатурка – легко скрывает все неровности черновой отделки. Ее весьма просто монтировать. К тому же штукатурка не впитывает посторонние запахи и устойчива к воде. Обычно ее используют для отделки кухни;

    Декоративная штукатурка – легко скрывает все неровности черновой отделки.

  • Кафельная плитка применяется для отделки кухонь и санузлов. Она прочна и выдерживает большие нагрузки. Но пол для ее укладки и стены должны быть идеально ровными, чтобы положить керамику ровно;

    Кафельная плитка прочна и выдерживает большие нагрузки.

  • Вагонка из дерева – применяется не только снаружи, но и внутри. Она экологична, долговечна и не требует особого монтажа. Вагонка очень хорошо скрывает посторонние звуки и сохраняет тепло. Спустя определенное время ее нужно обрабатывать особым раствором и она очень дорогая;

    Вагонка очень хорошо скрывает посторонние звуки и сохраняет тепло.

  • Пластиковые плиты идеально подойдут для облицовки ванной и туалета. Ведь они хорошо переносят излишнюю влагу и пар. Такая отделка недорогая и не требует особого ухода.

    Пластиковые плиты хорошо переносят излишнюю влагу и пар.

На самом деле все виды облицовки могут использоваться в одном каркасном доме. Ведь для каждой комнаты подойдет свой вид отделки.

Пошаговая инструкция по отделке каркасных стен своими руками

Для каждого вида облицовки каркасных стен существует своя технология. Однако пошаговое руководство примерно одинаковое, за исключением некоторых моментов. Последовательность действий при внутренней отделке такая:

  1. Сначала производится монтаж внутренней стены. То есть устанавливаются панели из гипсокартона либо плиты ОСБ. Для других поверхностей, если это необходимо, стены выравниваются.
  2. Далее заделываются швы между смонтированными плитами. Если это панели ОСБ, то древесную плиту отштукатуривают. В случае с гипсокартоном щели шпатлюют и наклеивают поверх них бумажный скотч.
  3. После полного высыхания зазоров, приступают к грунтовке стен под чистовую отделку. Для каждого вида чистовой отделки существует свой вид грунтовки.
  4. В конце выполняют окончательный монтаж выбранным чистовым материалом. Например, наклеивают обои, красят стены, укладывают плитку, и прочее.

Когда в качестве облицовочного материала выбраны деревянные панели, стены не выравнивают, а сразу приступают к работам.

Для каждого вида облицовки каркасных стен существует своя технология.

Советы и рекомендации по отделке каркасных стен

Чтобы выполнить отделочные работы максимально грамотно, качественно и сравнительно быстро, нужно соблюдать технологию и прислушаться к следующим советам:

  • Не рекомендуется начинать облицовочные работы сразу во всех помещениях. Ведь все должно делаться поэтапно;
  • Приступать к внутренней отделке необходимо с самой дальней комнаты;
  • Прежде чем начинать отделку, сначала проводят все нужные коммуникации, а не наоборот;
  • Всю работу по облицовке производят начиная от потолка и заканчивая полом;
  • Всю площадь, которая не задействована в монтажных работах, накрывают твердым материалом для защиты от лишних загрязнений.
Приступать к внутренней отделке необходимо с самой дальней комнаты.

Конечно, при возведении каркасных стен и их внутренней и внешней отделке возникает масса сложностей. Но если прислушиваться к советам специалиста, внимательно изучить технологию и проанализировать ситуацию, каждый хозяин сможет справиться с данной работой.

Видео: 5 важных моментов при отделке дома сайдингом

Монтаж стальной портальной рамы для строительства склада

Презентация на тему: «Монтаж стальной портальной рамы для складского строительства» — стенограмма презентации:

1 Монтаж стальной портальной рамы для строительства склада
Представлено: г.Джереми Хэм Сделано: Oneil Baburam ID:

2 Каркас портала Конструкция каркаса портала — это метод строительства и проектирования простых конструкций, в основном с использованием стали или сборного железобетона, армированного сталью. Соединения между колоннами и стропилами спроектированы так, чтобы быть устойчивыми к моменту, то есть они могут выдерживать изгибающие силы. Это позволяет каркасам быть устойчивыми, имея только простой фундамент, способный выдерживать только силы сжатия, растяжения и сдвига.Фундаменты, способные выдерживать моменты, могут быть глубокими и, как правило, очень дороги в строительстве по сравнению с соединениями. Конструкция портальной рамы обычно используется на складах, сараях и других местах, где требуются большие открытые пространства по низкой цене. Несколько компаний производят программное обеспечение, помогающее в эффективном проектировании структур портала.

3 Посещение складов Для выполнения этой задачи я посетил текущие склады, находящиеся в стадии строительства, и другие, которые уже завершены.Адрес складов: 1). Хопперы пересекают склад, улица Олд Джилонг, примерно в 2 минутах от шоссе. 2). Склад Aldi на Харрикс-роуд, парк Кейлор

4 Типовой эскизный план склада
Конструкция каркаса портала обычно встречается на складах и в других местах, где требуются большие открытые пространства по низкой цене. Исторически наиболее экономичным решением была стальная ферма, устанавливаемая на стены, но теперь из-за увеличения затрат на рабочую силу жесткие шарнирные портальные рамы являются наиболее экономичными

5 Монтаж стального портального склада
Колонны являются частью конструкции, предназначенной для передачи веса конструкции путем сжатия.Другие элементы сжатия часто называют колоннами из-за аналогичных напряженных условий. Колонны могут быть составлены из частей или выполнены как одно целое. Колонны часто используются для поддержки балок или арок, на которые опираются верхние части стен или потолка. В этом складе стальные колонны возводятся и болтами вниз на площадку основе. RE: Проект 4: Практический пример: Конструкция рамы портала


6 Стальная рама портала Большинство складских и заводских зданий, состоящих из рамы портала, будут иметь металлическую облицовку на стенах и крыше.Плакировка в этом случае относится к процессу покрытия одного металла другим (обычно достигается прокаткой под давлением, экструзией, вытяжкой или обжимкой) до тех пор, пока не будет достигнута связь. Обшивка соединяется с кровлей прогонами. RE: Проект 4: Практический пример: Конструкция рамы портала

7 Steel Portal Frame-cntd
Purlins обычно имеют C- или Z-образное сечение и представляют собой относительно тонкостенные элементы холодной штамповки.Прогоны проходят перпендикулярно рамкам портала. Обшивка крепится к прогонам саморезами. Прогоны крепятся к каркасам с помощью скоб, приваренных к балке крыши. Глубина варьируется от 100 мм до 350 мм. Облицовка соединяется со стеной с помощью ригелей. Подвязки такие же, как обрешетки, за исключением того, что они находятся на стене.

8 Соединения часто используются в точке с наименьшим изгибающим моментом для монтажа на месте.
Необходимость в соединении возникает из-за того, что требуемые пролеты больше, чем те, которые можно легко транспортировать; Колонны обычно крепятся болтами к балкам с помощью болтовых соединений торцевых пластин, которые считаются жесткими.Балки обычно скрепляются болтами на гребне с использованием болтовых соединений торцевых пластин, которые считаются жесткими. Соединения опорных пластин обычно гибкие (шарнирные). Ниже фото соединения коленного шарнира на складе.

10 БОЛТОВЫЕ СОЕДИНЕНИЯ (коньки и карнизы)
Ссылка: Центр передового проектирования конструкций

11 Здания со стальным каркасом портала
Здания, изготовленные из портальных рам, обычно представляют собой односторонние жесткие системы с односторонними подпорками. соединения в этом направлении являются гибкими, поэтому требуется система распорок для восприятия боковых нагрузок. Связи обычно устанавливаются в концевых отсеках; Для более длинных зданий распорки, как правило, предусмотрены примерно в каждом четвертом пролете. Связи используются в крыше и стенах для стабилизации рам и противодействия нагрузке на конец здания.

Каркас стен гаража

«Хотите построить
каркас стены гаража
Как поступают настоящие мастера?»

Обрамление стен гаража не так сложно, как может показаться.Если вы выполните простые шаги и процесс, которые мы покажем вам ниже, вы сможете овладеть процессом еще до того, как узнаете об этом. Все, что требуется, — это немного терпения и правильное планирование, прежде чем вы начнете, чтобы вы могли избежать неизбежных бу-бу, которые часто возникают из-за подхода волей-неволей при строительстве гаража.

Наши иллюстрации и учебный процесс основаны на гараже размером 12 x 24 футов с одной дверью для людей и одной верхней дверью. Мы разделили процесс мышления на концепцию длинной гаражной стены и короткой гаражной стены . Это имеет смысл, поскольку они должны быть обрамлены отдельно по той причине, что они встречаются под углом в девяносто градусов (90 °) на каждом внешнем углу.

Мы будем строить наш гараж на основании Тип 1 Garage Foundation , показанном на нашей странице Garage Foundation . Если вы еще не были там, вы можете найти там полезную информацию, которую вы хотели бы знать, прежде чем начинать каркасную часть строительства гаража. Также ознакомьтесь с нашей страницей Разрешения на строительство гаража .Он содержит полезную информацию о том, что вам нужно будет предъявить для получения разрешения на строительство. Если вы новичок в области облицовки стен, посетите нашу страницу Грунтовка для стен , чтобы ознакомиться с элементарной информацией.

На схеме ниже показана одна из длинных стен гаража, которая понадобится. Эта стена содержит грубый проем для мужской двери. Вы можете увидеть все необходимые компоненты стены, необходимые для ее сборки (обрамления). Обратите внимание, что размер каркаса стены на 1 дюйм короче, чем общая длина, равная 24 футам.Причина этого в том, что мы будем размещать структурную обшивку из фанеры или ориентированно-стружечных плит (OSB) толщиной 1/2 дюйма по всему периметру, после того, как крыша будет обрамлена и обшита. После установки структурной обшивки наши Размеры готового каркаса будут составлять 12 футов x 24. Изучите компоненты этой схемы и ознакомьтесь с тем, как она будет собираться, а затем мы объясним детали того, как это должно быть выполнено.

Чтобы собрать компоненты каркаса длинных стен гаража, мы начнем с подошвы 2 x 4 и верхней пластины, положив рядом друг с другом отрезки материала 2 x 4 на цокольный или гаражный пол.Мы собираемся отметить расположение каждой стойки на них одновременно с помощью небольшого обрамляющего квадрата шириной 1-1 / 2 дюйма. Это такая же ширина, как у стойки 2 x 4, для облегчения отметок карандашом.

Уловка заключается в том, чтобы сломать подошву и верхнюю пластину под центром стойки, потому что материал пластины не будет сплошным, как при длине 24 фута. Скорее всего, вы будете использовать одну длину 9 футов и две длины 8 футов сверху и снизу, а длина 9 футов будет той, которую мы отрежем в первую очередь, чтобы приземлиться под центром гвоздика.Хотя расстояние между шпильками называется по центру, вы обнаружите, что на самом деле это от края до края, , как показано в размерах на диаграмме выше.

Итак, если мы рассмотрим приведенную выше диаграмму, начиная с верхнего левого угла и читая вправо, мы увидим, что если мы закроем первые шесть (6) пространств для гвоздей 8-футовой длиной 2 x 4, мы не сможем удовлетворить центр седьмой стойки на 3/4 дюйма. Таким образом, мы разрежем 9 футов 2 х 4 дюйма на длину 8 футов 0 3/4 дюйма как для подошвы, так и для верхней пластины.Затем мы можем разместить рядом с ним целую длину 8 футов — 2 х 4, не отрезая ее по длине, и она упадет под центр тринадцатой стойки в стене. Наконец, мы можем отрезать пластину следующей длины от 8 футов 2 х 4 до размера 7 футов 10-1 / 4 дюйма. Нам нужна общая длина пластины 23 фута 11 дюймов, поэтому давайте сложим наши предложенные длины. прежде чем разрезать, чтобы убедиться, что все правильно:

8 ‘0-3 / 4 «+ 8’ 0» = 16 ‘0-3 / 4 «(23’ 11» — 16 ‘0-3 / 4 «= 7′ 10-1 / 4″ ) . Ага, мы правильно поняли!

Теперь разложите все пластины в порядке, показанном на схеме слева, с верхними пластинами над подошвенными пластинами и используйте небольшой квадратный каркас, чтобы начать выкладывать места для стоек 2 x 4.Начните с левой стороны, где будет проходить первая гвоздика, совместите квадрат с краем пластин, отметьте карандашом пространство шириной 1-1 / 2 дюйма и поставьте «X» в середине отметки. Это означает туда идет шпилька полной длины. Теперь отмерьте лентой полные 16 дюймов и отметьте это. Поместите свой квадрат на тарелки и нарисуйте линии с каждой стороны лезвия шириной 1-1 / 2 дюйма.

Все ваши отметки вдоль верхней пластины будут на расстоянии 16 дюймов от края до края, за исключением триммеров и цапфы, которая падает на за пределы из-за грубого открытия.Когда вы доберетесь до этих отметок на пластине, напишите внутри поля, что там происходит, так же, как вы делаете для шипов, которые падают на расстояние . Изучите схему длинного каркаса стены гаража, приведенную выше, и вы поймете, что падает на интервал и вне интервала, все из которых должны быть отмечены на верхней и подошвенной пластинах. Размещение «X» в местах расположения гвоздей всегда будет указывать на то, что в этом пространстве есть сплошная древесина сверху вниз, поскольку вы размещаете свои 2 x 4 шпильки между пластинами для крепления гвоздями.Маркировка пластин похожа на карту, которую вы используете для обрамления стен гаража при строительстве гаража.

Теперь давайте посмотрим на схему компонентов возвышения каркаса короткой стены гаража справа. Это более сложная из коротких стен, так как в ней имеется грубый проем потолочной двери. Обратите особое внимание на то, чтобы обе короткие стены поместились между двумя длинными стенами, которые будут возведены и укреплены в первую очередь. На диаграмме показано, где эти длинные стены будут по отношению к коротким стенам, и вам нужно точно определить ширину.

Как только у вас будет четкое представление о том, как все это будет сочетаться, вы можете приступить к возведению всех ваших стен или построить их по одной, возвести каждую, закрепить ее и перейти к обрамлению следующей стены. Строительные нормы США и Канады требуют, чтобы вы вставляли два (2) -16d гвоздя в каждую стойку, где они соединяются с верхней и подошвой, чтобы предотвратить скручивание при сильных ветровых нагрузках, поэтому обязательно помните об этом во время установки процесс при строительстве гаража.

Прежде чем вы сможете установить каркас гаражной стены, вам нужно будет найти и просверлить отверстия для анкерных болтов в опорных плитах и ​​поместить уплотнитель порога на фундамент, где будет стоять стена.Лучше всего немного увеличить размер отверстий под анкерные болты, чтобы можно было отрегулировать положение стены вдоль и поперек на подошве для обеспечения прямолинейности. Сделайте отверстия на 3/8 дюйма больше, чем размер болта. Это даст вам 3/16 дюйма дюйма для регулировки.

Советы по гаражу: Хорошей идеей будет закрепить мелом на фундаменте то место, где будет располагаться внешняя поверхность каркаса стены гаража. На иллюстрации, которую мы используем для гаража 12 ‘x 24’, мы удерживаем стены на расстоянии 1/2 дюйма от внешнего края фундамента, чтобы, когда мы разместим структурную обшивку 1/2 дюйма на стенах, она будет заподлицо с поверхность фундамента, позволяющая сайдингу плотно прилегать к поверхности фундамента.Помните об этом, когда будете сверлить отверстия в подошвах для анкерных болтов.

Теперь давайте изучим приведенную ниже схему возведения каркаса и распорок стен гаража, чтобы увидеть, как мы последовательно возводим каждую стену и прикрепляем ее к земле, пока все они не будут возведены, скреплены и соединены по углам.

Мы пронумеровали стены как «1», «2», «3» и «4». — это порядок, в котором мы будем возводить и укреплять каждую стену, пока у нас не будут все четыре стены, в квадрате, уровень, отвес. , и готов к закреплению шайб и гаек на анкерных болтах.Если ваш фундамент не совсем ровный, вы можете выровнять стены, поместив прокладки под подошву, пока стена не будет поднята в низких точках. Важно получить уровень верхней плиты для этапа установки крыши.

При установке каждой конструкции каркаса стены гаража на место, вы должны сначала убедиться, что она находится на прямой линии, прежде чем закреплять распорки. Вы делаете это с помощью веревочной лески, идущей вдоль верхней пластины на расстоянии примерно 1/2 дюйма от края пластины. Просто прибейте кусок сосны размером 1 x 1 x 4 дюйма к каждому концевому стержню и проденьте веревку до каждого конца.Затем перемещайте стену внутрь и наружу с помощью внутренних распорок, пока стена не совпадет с линией струны от одного конца до другого. Когда он станет почти идеальным, прибейте скобы к кольям в земле. Вы можете проделать ту же самую процедуру с нижней пластиной с помощью тетивы и кувалды, чтобы вбивать и вышибать стену, прежде чем затягивать гайки на анкерных болтах.

Советы по гаражу: Просто вставьте один гвоздь в скобу, где он прилегает к стойке в стене, чтобы вы могли поворачивать скобу вверх и вниз, пока не сможете прибить ее с внешнего конца.Затем, когда вы будете удовлетворены выравниванием, добавьте дополнительный гвоздь к скобе на стойке стены и колышку в земле.

После того, как стены «1» и «2» подняты, выровнены и скреплены, вы можете возвести стену «3» и прикрепить ее к стенам «1» и «2» в соответствии со схемой, показанной слева. Вы делаете это перед добавлением каких-либо связей, которые потребуются только в середине стены «3» для выравнивания с использованием веревки, как описано выше. Используйте ту же процедуру, описанную выше, для выравнивания подошвы, а затем перейдите к стене «4».При возведении стены «4» выполните те же действия и установите распорки с каждой стороны грубого проема для подъёмной двери.

После того как вы все ваши стены гаража обрамления возведенного, соединенных по углам и рамно, вы можете приступить к установке окончательной верхней пластины, которая называется замок пластины , как показано на рисунке слева.

Эта пластина перекрывает верхние пластины на стенах, создавая окончательную структурную связь с поперечными связями, где будут нести потолок и каркас крыши.

Эта процедура требуется всеми строительными нормативами США и Канады и помогает каркасным конструкциям стен гаража противостоять чрезмерной ветровой нагрузке за счет передачи нагрузок между стенами при поворотах на девяносто градусов. После того, как структурная обшивка будет установлена ​​поверх квадратного, вертикального и вертикального каркаса стены гаража, у вас будет здание, которое не будет отклоняться или прогибаться под действием устойчивых ветровых сил.

Примечание редактора: При проверке каркаса стены гаража на наличие отвеса не пытайтесь добиться совершенства, пока не соберете все четыре стены и не соедините их по углам.Затем приступайте к проверке троса вдоль верхних пластин и закрепите последнюю скобу на каждой стене по мере перемещения по зданию. Стенки на этом этапе очень гибкие, их можно перемещать вперед и назад, а также вперед и назад до окончательной фиксации скоб. Как только вы все сделаете правильно, поместите последнюю верхнюю пластину / стопорную пластину в положение с длинными брусками, которые перекрывают любые стыки в верхних пластинах ниже минимум на 32 дюйма, за исключением каждого угла, где перекрытие, очевидно, будет 3-1 / 2 «.

Последней частью работы по обрамлению стен гаража будет добавление внутренней основы или блокировки для размещения гипсокартона во внутренних углах. Посмотрите на диаграмму ниже, которая показывает, как это работает.

Это можно сделать двумя разными способами. Один из них — добавить стойку во всю длину по углам длинных стен гаража при их обрамлении, или вы можете добавить 2-х футовые части позже, одна вверху, одна внизу и одна прямо по центру высоты стены. .

В любом случае подойдет.Приятная вещь в этой конструкции заключается в том, что если вы планируете утеплить свой гараж, вы можете полностью заправить изоляцию из биты (или вспененного пенопласта) в угол, чтобы получить более эффективное значение изоляции по всему периметру здания.

Теперь вы должны быть готовы перейти от каркаса стен гаража к каркасу крыши, поэтому посетите нашу страницу Каркас крыши гаража и изучите содержание. Строительство гаража может быть очень полезным проектом. Если вы будете следовать этим инструкциям шаг за шагом, вы сможете достичь профессиональных результатов, которые структурно прочны, как если бы вы сделали это самостоятельно.

Возврат из Каркас стены гаража в Строительство гаража

Возврат с Каркас стены гаража на GarageTips-101, Домашняя страница

Набор из четырех картинок в рамке Fallout 4. Выбираем либо полотно

От экрана компьютера до настенного искусства! Наслаждайтесь изображением Fallout 4 даже после завершения игры с плакатом размером 91,5×61 см.

Designs

Fallout 4 Nuka Cola Pin Up
Fallout 4 Automatron
Fallout 4 Wasteland
Fallout 4, Nuka Cola

Превратите скромный принт в произведение искусства.Ваши отпечатки больше не нужно просто приклеивать к стене и оставлять грязными и рваными. Наша квалифицированная команда теперь может превратить их в произведения искусства в рамах, чтобы украсить и стать предметом разговора в любой комнате. Все произведения искусства в рамах созданы на сайте Wantbadly.co.uk здесь, в Великобритании.

Размер плаката: ширина 61,0 см x высота 91,5 см.

Цена:
4 рамы Float / Box £ 165,95

Чтобы увидеть весь спектр художественных работ на ТВ и кино, нажмите на ссылку ниже:
https://www.etsy.com/uk/shop/wantedbadly?section_id= 14025026 & ref = shopsection_leftnav_4

Выберите один из следующих вариантов:

• Рама поплавка = ламинированная и прикрепленная к пенопласту, отделанная рамой поплавка ручной работы!
• Современная рама = ламинированная, установленная на карту и законченная в современной деревянной раме!
• Canvas = Превратитесь в натянутый холст!

Размеры рамы поплавка:

Рама поплавка (черный, белый, темно-коричневый, натуральный жир, медовая глазурь, серебристый):
ширина 618 мм x высота 923 мм x глубина 28 мм

Размеры современной рамы:

ширина 660 мм x высота 965 мм x глубина 15 мм

Размеры холста:

ширина 610 мм x высота 915 мм x глубина 40 мм

(обратите внимание, что каждый плакат, сделанный вручную, общий размер может отличаться на несколько миллиметров по высоте или ширине)

Что вы получаете за свои деньги…

Рамы для поплавков
Рамы для поплавков имеют малый вес и не содержат стекла, что делает их идеальным вариантом для подвешивания в местах, где безопасность может быть проблемой. Каждый отпечаток ламинирован матовой ламинатной пленкой для защиты (чтобы предотвратить выцветание на солнечном свете, так как у них есть встроенный УФ-фильтр), а затем закреплен на 5-миллиметровой легкой пенопластовой доске по центру (чтобы предотвратить образование складок на отпечатке со временем). Затем все отпечатки помещаются в деревянную рамку ручной работы глубиной 30 мм. Эти красивые рамы ручной работы сделаны из дерева из экологически чистых лесов.Доступные цвета рамы: Черный (стандартный), Белый, Темно-коричневый, Медовая глазурь, Натуральное покрытие, Серебро.

Современная рама
В современной раме каждый плакат ламинируется и устанавливается на дисплейную карту, а затем оформляется в деревянную раму, обернутую мдф. Рама оснащена стеклопластиковым небьющимся окном, что делает ее намного легче и прочнее стекла. Выберите один из трех цветов, включая черный, орех и дуб.

Холст
Вы покупаете холст ручной работы. Каркас брезента изготовлен из качественной сосны, соединенной пальцами, которая соединена двумя сложенными штырями для обеспечения долговечности.Термостойкий ламинат приклеивается к холсту и имеет встроенный УФ-фильтр, который предотвращает выцветание солнечного света. Все полотна растягиваются вручную на нашем специализированном оборудовании, чтобы обеспечить правильное натяжение. Затем обратная сторона холста обрабатывается рамочной лентой, чтобы оставить аккуратный вид. Наши холсты рассчитаны на длительный срок службы и обрабатываются по очень высоким стандартам перед отправкой вам с защитными картонными уголками и в термоусадочную пленку.

Имейте под рукой рулетку при заказе, чтобы точно знать размер, который вы получите.Все товары изготавливаются на заказ, и компания Wantedbadly не несет ответственности за неправильное восприятие размера. Пожалуйста, заказывайте внимательно. Все размеры и размеры предметов могут отличаться на несколько миллиметров.

Все мониторы и компьютеры различаются, поэтому цвета печати могут незначительно отличаться от цветов на экране. Кроме того, печатные изображения обычно темнее, чем на ярком экране монитора. Учтите это при оформлении заказа.

Обратите внимание. Все товары изготавливаются на заказ и запускаются в производство в кратчайшие сроки после того, как вы разместите свой заказ, и поэтому не могут быть отменены.Мы всегда стремимся к соблюдению сроков доставки etsy, но иногда, поскольку плакаты являются официальными лицензированными отпечатками, они могут занять на несколько дней больше, чем планировалось. Часто мы отправляем товар до крайнего срока etsy, но иногда из-за задержек с доставкой древесины или других материалов мы можем отправить товар с опозданием на несколько дней. Как мы говорим, мы всегда стремимся выпустить их вовремя. Но, пожалуйста, проявите терпение, поскольку иногда происходит неконтролируемая задержка. Если у вас очень сжатые сроки, пожалуйста, отправьте электронное письмо перед заказом. Полную политику магазина см. В разделе политики нашего магазина.Все изображения представлены только для справки, в конечном продукте могут быть небольшие различия, которые мы не контролируем.

Доставка:

Время доставки рассчитывается с момента завершения вашего заказа.

UK Доставка: Доставка осуществляется курьерской компанией, которая обычно обслуживает континентальную часть Великобритании на следующий день после того, как товары будут готовы к отправке. Обратите внимание, что посылки требуют подписи, поэтому убедитесь, что вы выбрали адрес, на который можно подписать посылку.

Международная доставка: это наш надежный стандартный международный сервис, поставляемый с UPS.они стремятся доставлять товары в Европу в течение 3-5 рабочих дней после отправки и в другие страны мира в течение 5-7 рабочих дней после отправки. Но доставка товаров может быть задержана из-за таможенных проверок, что может вызвать задержки, неподконтрольные нам.

Все плакаты поставляются в термоусадочной упаковке для защиты.

Номер по каталогу плаката: WBFO4002

Лучшая цена на каркасную стену в Нью-Йорке — Выгодные предложения на каркасную стену в Нью-Йорке от глобальных продавцов каркасных стен в Нью-Йорке

Отличные новости !!! Вы попали в нужное место для каркасной стены New York.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая нью-йоркская каркасная стена в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою нью-йоркскую каркасную стену на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в каркасной стене New York и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести new york frame wall по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ЗАПИСКА ЛЕКЦИИ ESDEP [WG14]

ЗАПИСКА ЛЕКЦИИ ESDEP [WG14]

Предыдущая | Далее | Содержание

ESDEP WG 14

СТРУКТУРНЫЕ СИСТЕМЫ: ЗДАНИЯ

ЦЕЛЬ / ОБЛАСТЬ ПРИМЕНЕНИЯ

Для описания различных структурных систем стальных многоэтажных зданий вместе с их экономичностью, относительной эффективностью и преимуществами.Обсудить основные конструктивные факторы, влияющие на выбор системы, и проиллюстрировать примерами реального применения.

ПРЕДПОСЫЛКИ

Лекция 4B.4: Практические способы достижения огнестойкости стальных конструкций

Лекция 10.9: Композитные здания

ЛЕКЦИИ ПО ТЕМЕ

Лекции 1Б.7: Введение в проектирование многоэтажных домов

Лекция 6.3: Режимы упругой неустойчивости

Лекция 14.7: Анатомия многоэтажных зданий

Лекция 14.8: Классификация многоэтажных рам

Лекция 14.9: Методы анализа многоэтажных рам

Лекция 14.10: Простые несущие конструкции многоэтажные дома

Лекция 14.11: Влияние связей на поведение фреймов

Лекция 14.12: Упрощенный метод проектирования малоэтажных рам

Лекция 14.13 Проектирование многоэтажных каркасов с частичной прочностью и полужесткими соединениями

Лекция 14.14. Методы анализа жестких шарнирных рам

Лекция 17: Проектирование сейсмики

РЕЗЮМЕ

Многочисленные новые структурные системы для многоэтажных зданий, особенно из стали, были разработаны с середины 1960-х годов. Было разработано много новых форм, которые являются эффективными и экономичными для различных диапазонов высот, включая плоские рамы, системы стержневых ферм, системы ленточных ферм и разновидности трубчатых конструкций. Многие из этих систем включают как стальные, так и железобетонные элементы, работающие совместно.

Развитие систем также дало толчок появлению многих выдающихся примеров структурно выразительной архитектуры. В некоторых случаях, используя последние достижения пожарной техники, можно было оставить стальные конструкции незащищенными.

Исторически сложилось так, что строительство высотных зданий из стали во многом связано с быстрым ростом, который произошел в Чикаго после Великого пожара 1871 года. Определяющими факторами были нехватка земли для строительства и ее наличие с середины девятнадцатого века. элеваторной техники.Еще одним предварительным условием была строительная система, которая была бы достаточно надежной, прочной и жесткой, чтобы позволить строительство большой высоты и которая была бы пожаробезопасной.

Конструкционные стальные системы для многоэтажных зданий произошли от традиционных чугунных колонно-балочных систем конца XIX века. Эти системы включали массивные полы из камня или кирпичной кладки, а конструктивные элементы были обшиты и заключены в кладку. В то время как сталь обеспечивала основное сопротивление для несения гравитационных нагрузок, сами каменные ограждения обеспечивали значительную жесткость против сил ветра в дополнение к защите от огня.Эти системы привели к стальной многоярусной конструкции, которая обычно поддерживала прямолинейную конфигурацию рамы, но непрерывность стали теперь достигалась за счет полужестких, клепанных или болтовых соединений балки-колонны. Рамы были расположены с постоянным расстоянием между колоннами в обоих направлениях и снова были залиты бетоном или каменной кладкой. Хотя кожухи внесли значительный вклад в боковую жесткость, сама рама должна была выдерживать большую долю ветровых нагрузок. В архитектурном выражении все еще преобладала кладка из терракоты, кирпича или аналогичных материалов, часто служащих украшениями, нишами и другими украшениями на фасадах.С начала двадцатого века до 1930-х гг. распространение таких систем, кульминацией которого стало строительство Эмпайр-стейт-билдинг в 1932 году [1]. Массирование включало вариации плана по прямолинейным линиям с неудачами, часто связанными с зонированием, с ярко выраженной формой башни и, как правило, с сочлененной и украшенной пирамидальной вершиной. В интерьере пролеты колонн обычно находились в диапазоне от 6 до 7,5 м.

По мере роста спроса на более легкие, высокие и быстро возводимые конструкции, та же рама «Словарь» продолжался болтовыми или сварными жесткими соединениями, часто с диагональными ветровыми связями между некоторыми колоннами в ядре.Со временем кладка уступила место более легким формам облицовки, тяжелые перегородки из кирпича были заменены легкими конструкциями из гипсокартона, а противопожарная защита бетона была заменена легким напылением. Примером этой тенденции является 25-этажное здание Lever House Building в Нью-Йорке, построенное в 1952 году, с фасадом из металла и стекла и более легкими неструктурными материалами.

Тенденция в дизайне высотных зданий после середины 1950-х годов заключалась в создании больших открытых пространств с более длинными пролетами и более простых фасадов с четко заметной сеткой колонн.Влияние Мис ван дер Роэ в отношении модульности фасадов и структурной выразительности каркаса пронизывало внешнюю архитектуру высотных зданий 1950-х и 1960-х годов. Выражение рамы часто просто и четко изображалось на фасаде или, в некоторых случаях, с особым акцентом, если оно четко сформулировано, как показано на рисунке 1. Эволюция модульной навесной стены из металла и стекла не только привела к появлению более легких корпусов, но и к несъемным оконным стеновым системам, которые просто поддерживались на конструкции.План этажа был разделен на сетку регулярных пролетов в каждом направлении, и размеры пролетов были в диапазоне от 7,5 до 10,5 м. Следует отметить, что такие рамы Vierendeel были в основном очень неэффективными для противостояния силам ветра, поскольку они не могли полагаться на встроенные кожухи для некоторой жесткости, а структурная надбавка за высоту была значительной. Было признано, что концепция поперечной рамы неэкономична для конструкций старше 25 лет. этажей в высоту.

Идея о том, что стальные компоненты могут быть собраны в различных формах, чтобы образовать общую трехмерную систему, которая может эффективно противостоять силам ветра, как единая система, начала возникать в 1960-х годах.Основным сторонником этой дизайнерской тенденции был Фазлур Хан, который систематически проводил логическую эволюцию высотных систем, основываясь на предпосылке, что различные диапазоны высот требуют нового состава стального каркаса для поддержания приемлемого качества стали для высоты [2]. Было разработано множество систем, таких как системы взаимодействия фермы и каркаса, трубчатые системы, связанные трубчатые системы, смешанные системы и т. Д. Эти структурные разработки в сочетании с широко распространенным Miesian подходом к архитектуре того времени привели к взрыву структурно ориентированной архитектуры. в 1960-х и 1970-х годах, что по праву можно назвать фазой структурализма.По массе в основном использовались простые прямолинейные призматические формы с плоскими вершинами. Модуляции простых форм включали преобразование плана в форму креста или какой-либо другой простой формы.

Тенденция последнего десятилетия заключалась в том, чтобы проектировать здания, имеющие форму как в плане, так и в профиле, различными способами в соответствии с городской сеткой и субъективными эстетическими критериями. Часто фасадная архитектура отсылает к историческим зданиям рубежа веков с их выражениями кладки и неудачными профилями.Появились разновидности облицовки камнем и комбинации камня, сборного железобетона и других материалов. Архитектура фасада часто носит композиционный характер (со слайдами, рассмотрите в том числе архитектуру Филипа Джонсона «Чиппендейл» — AT&T Building, Нью-Йорк (1978-83)) с точки зрения цвета, текстуры и украшений. Геометрические формы включали не только общую форму, но и локальные неровности, связанные с заливами или выступами. Все эти разработки подавили структуралистскую форму фасадной архитектуры во всех, кроме нескольких особых случаев.Подход структурных систем принял аспект «смешивания и соответствия», когда части или части структурных систем смешиваются, чтобы создать общую систему, соответствующую особенностям определенной формы [3].

Ниже приводится краткое обсуждение типовых стальных систем высотных зданий, за которым следует некоторое рассмотрение конструкции сверхвысоких систем. Описание системы носит концептуальный характер.

Диапазоны высоты (этажности), упомянутые в этой лекции для различных вариантов обрамления, относятся к американской практике и размерам американских площадок.Поскольку стройность является важным параметром, ширину здания следует принимать во внимание при оценке пригодности того или иного варианта распорок для здания данной высоты.

Стальные системы, разработанные между 1960 и 1975 годами, соответствуют логической эволюционной схеме, в которой одно развитие ведет к другому, причем каждая новая система является звеном в этом процессе [4]. Хотя основной мотивацией для этих разработок была структурная эффективность, системы открывали большие возможности для фасадной архитектуры структуралистов.

2.1 Системы сдвиговой рамы

Рамы, работающие на сдвиг, или рамы Виренделя, в которых балки и колонны жестко соединены для обеспечения моментного сопротивления в соединениях, размещаются в двух ортогональных направлениях, чтобы противостоять силам ветра в каждом направлении. Каждая рама должна выдерживать определенную долю сдвига ветра, которая определяется на основе ее относительной жесткости по сравнению с общей. Эффективность развития боковой жесткости зависит от пролета пролета, количества пролетов в раме, количества рам и доступной глубины перекрытий для балок рамы.Обычно используются отсеки размером от 6 до 9 м. В этих поперечных рамах преобладающий вклад в отклонение от колебаний под действием ветровой нагрузки происходит из-за изгиба балок и колонн из-за сдвига ветра и, в меньшей степени, от укорочения колонны или консольного компонента (рис. 2). Таким образом, конструкция этих рам контролируется жесткостью отдельных элементов на изгиб. Чем глубже элемент, тем более эффективно может быть повышена жесткость на изгиб.

Когда кадры равномерно разнесены в обоих направлениях, создается прямолинейная сетка столбцов, которая подходит для форм прямолинейного плана.Архитектура этих зданий построена на заливных или каркасных формах. Ярким примером этого выражения является здание Business Mens Assurance Building в Канзас-Сити — 20-этажное здание, построенное примерно в 1960 году. (Фигура 1). Рамки можно размещать под другими углами или неравномерно, чтобы создать различные формы в плане, чтобы заполнить площадь неправильного участка. Рамки сдвига также можно размещать только на внешних гранях, вместо того, чтобы использовать сетку из рамок.

В настоящее время здания с каркасами, работающими исключительно на сдвиг, обычно ограничиваются высотой всего в несколько этажей, поскольку доступны другие более эффективные формы.Однако не загроможденная прямолинейная форма Виренделя может быть предпочтительнее в тех случаях, когда другие формы, включающие диагонали или фермы, могут мешать архитектуре и планированию пространства. Основная неэффективность в зданиях с каркасом, работающим на сдвиг, возникает из-за потребности в жестких соединениях с моментным соединением, изготовление которых дорого, в дополнение к используемому количеству стали. Оптимизация рам в практическом смысле сосредоточена на минимизации количества таких соединений, замене сварки в полевых условиях болтовым креплением на месте и аналогичных критериях.

2.2 Система сдвига фермы и рамы

Сдвиговые фермы могут быть выполнены в вертикальном направлении, если организация сердцевины позволяет такое расположение. Как правило, основные элементы здания, включая лифтовые опоры, централизованы и позволяют соединять колонны стержневыми фермами по меньшей мере в одном направлении. Эти фермы в сочетании со сдвигающимися рамами по периметру образуют поперечную ферму и рамную систему (рис. 3). Могут быть и другие внутренние рамы, которые также участвуют.Этот тип взаимодействующей системы имеет широкий спектр применения в конструкциях от 10 до 40 этажей. В небольших зданиях компонент каркаса может быть исключен, в результате чего всем силам ветра противодействуют только фермы сердечника. В некоторых отдельных случаях скобки устанавливались в обоих направлениях. Затем необходимо рассмотреть особую координацию в отношении обеспечения доступа к ядру. Комбинация поперечной рамы и вертикальных распорок обеспечивает взаимодействие двух режимов поведения: поперечной рамы и консоли (рис. 3).Эта комбинация дает желаемые результаты в отношении эффективности жесткости всей системы.

Вертикальные фермы противостоят ветровым силам как консольные и, следовательно, обеспечивают поперечную жесткость более эффективно, чем сдвиговые конструкции. Однако доступная для фермы глубина, которая зависит от планирования основной области, определяет общую эффективность системы. Для крепления фермы могут использоваться К-образные, Х-образные или одинарные раскосы. K-образная форма является наиболее распространенной, поскольку связи не принимают активного участия в переносе гравитационной нагрузки и, таким образом, могут быть рассчитаны на осевые силы, возникающие из-за ветра, без учета осевых сил гравитации.В формах X и одинарных скобах осевые силы тяжести могут преобладать в конструкции скоб.

В целом, компании Shear Truss and Frame Systems производят самые экономичные стальные конструкционные системы для зданий высотой до 30 этажей.

2.3 Рамы, вертикальные фермы, ремни и аутригеры

Срезные рамы внешней облицовки и вертикальные фермы в ядре могут быть связаны вместе с помощью системы выносных опор и ленточных ферм, которые предусмотрены на уровне машинного помещения, где фермы не будут мешать планированию внутреннего пространства.На рисунке 4 показано расположение ферм. Основным результатом ферм выносных опор является развитие осевых сил во внешних колоннах из-за воздействия ветра. Такое поведение значительно улучшает поперечную жесткость под действием ветра. Использование ленточных ферм на фасадах, на одном уровне и перпендикулярно фермам выносных опор, дополнительно усиливает участие внешних рам в консольном поведении. Ленточные фермы трансформируют двухмерную рамную систему в трехмерную рамную систему, устойчивую к ветру.Внедрение этих ферм значительно снижает раскачивание здания под действием ветра. Обзор кривой прогиба указывает на два эффекта усиления жесткости: один связан с участием внешних колонн в консольном режиме общей ширины здания; второй связан с усилением каркаса фасада ленточными фермами. Это может привести к увеличению общей жесткости до 25% по сравнению с системой сдвиговых ферм и рам без таких ферм с выносными опорами (рис. 5). Эффективность системы зависит от количества фермовых уровней и глубины ферм на каждом уровне.

Прилагаемый набор слайдов представляет собой иллюстрацию первого Висконсинского центра в Милуоки, 42-этажного здания, обрамленного таким образом.

2.4 Трубка с рамкой

Если сдвигающаяся рама фасада усиливается за счет более близкого расстояния между колоннами и больших пропорций элементов и если такие рамы являются непрерывными по углам, общая рама трансформируется в консольную рамную трубу, закрепленную на земле. Эффективность кантилевера зависит от минимизации части отклонения качания из-за срезанной рамы.Одна из основных целей — уменьшить этот компонент до менее 25% от общего раскачивания, чтобы преобладающая деформация была деформацией кантилевера (рис. 6а). Когда такие рамы предусмотрены на всех четырех сторонах башни, получается полая трубчатая конфигурация. Этот Форма «силоса» с небольшими оконными перфорациями наиболее эффективна для противодействия ветровой нагрузке. На рисунке 6b показано распределение осевых сил колонны из-за консольного действия. Чем больше распределение похоже на полностью жесткую коробку с равномерным осевым напряжением на фланцах и треугольным распределением на перемычках, тем эффективнее будет консольная система.Система каркасных труб была впервые представлена ​​в середине 1960-х годов в железобетоне. Плотная внешняя структура сетки была легко сформирована, создавая вид перфорированной трубы. Эта система была позже принята для стальных зданий.

Пропорции каркасной трубы требуют широких элементов как для балок, так и для колонн, и они должны быть жесткими в местах соединения. В бетоне жесткое соединение достигается за счет использования монолитного бетона, в то время как в конструкционной стали стыки необходимо сваривать для обеспечения жесткости, а элементы наращивать для большей ширины.Использование сборного элемента «Дерево» из каркасной трубы (рис. 7), где все сварочные работы могут выполняться в цехе в горизонтальном положении, сделало стальную рамную трубку более практичной и эффективной. Затем «Деревья» возводятся с помощью болтов в середине пролета балок. Значительная скорость возведения порядка 3-4 этажей в неделю может привести к использованию «Деревьев».

Здания из стальных труб

включают в себя расстояние между колоннами от 3 до 5 м снаружи, которое может быть перенесено или преобразовано в более широкие расстояния, если требуется, на нижних этажах для интеграции деятельности на уровне улицы.Такие трубчатые системы широко используются для конструкций высотой от 30 до 110 этажей. Ярким примером является Всемирный торговый центр в Нью-Йорке. Трубчатые системы обычно адаптируются к призматическим вертикальным профилям. Для различных вертикальных профилей и зданий, требующих значительного смещения облицовки, неоднородность трубчатой ​​рамы, необходимая для достижения формы, создает серьезные недостатки. Однако система может быть легко адаптирована к множеству непрямолинейных форм плана.

На рис. 8 показана конкретная конфигурация плана, которая использовалась в качестве трубы с рамкой. При сохранении пропорциональности элементов труб любая замкнутая общая форма может использоваться как трубчатая система.

2.5 Диагонализированная трубка

Самая эффективная консольная конструкция — это внешняя диагональная система. Эта система была впервые представлена ​​в Центре Джона Хэнкока в Чикаго, в многоцелевом 100-этажном здании (рис. 9а).

Система, по сути, представляет собой решетчатую трубу, диагонали которой не только действуют как ферма в плоскости, но также взаимодействуют с фермами на перпендикулярных фасадах для развития действия трубы (рис. 9b). Основным преимуществом Trussed Tube является то, что он устраняет необходимость в близко расположенных колоннах рамочной трубы. В Центре Джона Хэнкока расстояние между колоннами на широкой грани составляет 12,2 м, а на короткой — 7,62 м. Еще одним преимуществом этой трубы является то, что внутренняя часть не имеет структуры, способной противостоять ветру.Таким образом, труба лучше всего подходит для многофункциональных зданий. Дополнительные внутренние колонны по мере необходимости и простой каркас пола дополняют систему [5]. 100-этажная конструкция John Hancock высотой 337,5 м требовала всего 141,8 кг стали на квадратный метр общей площади пола. Конструкция большинства элементов контролировалась силами тяжести, а не силами ветра. Более простые методы изготовления и монтажа стали результатом заводского изготовления соединений и болтовых соединений на месте. Четкая дисциплинированная структура легла в основу общей внешней архитектуры этого здания.

Система наиболее эффективна в одной внешней закрытой форме, особенно в прямолинейной форме. Его нелегко адаптировать там, где присутствуют линии рамы внутренних труб. В некоторых особых случаях внутренние диагонали могут быть организованы в соответствии с конкретными планировками офиса. Принцип диагонализации фасции может быть легко использован для частичных трубчатых концепций. Например, в длинных прямоугольных зданиях торцевые рамы на короткой стороне могут быть диагонализованы, в то время как длинная поверхность представляет собой срезную раму.Концевая диагонализированная рама может иметь форму канала или С-образную форму для обеспечения сопротивления ветру в обоих направлениях. Диагонализация также может варьироваться от широкой «X» формы до более мелких «X», таким образом превращая каждый фасад в систему диагональных связей. Возможно множество вариантов, каждый из которых по-своему влияет на внешнюю архитектуру.

2,6 связанная трубка или модульная трубная система

Необходимость вертикальной модуляции логическим образом привела к появлению разновидности трубчатой ​​структуры, основанной на кластеризации или объединении трубок меньшего размера, каждая из которых поднимается на разную высоту.Этот вариант типичен для системы связанных трубок Сирс-Тауэр в Чикаго, рис. 10. Это здание привело к появлению новой общей формы структуры, называемой «связанная трубка» [6]. В Сирс Тауэр связанная трубка состоит из квадратных модулей 22,86 м, а девять модулей объединены в общую систему, как показано на рисунке 10. Эти трубки поднимаются на разную высоту и заканчиваются, когда они больше не нужны. архитектурно и конструктивно. Стены трубы образованы колоннами на расстоянии 4,57 м от центра и глубокими каркасными балками на каждом этаже.Использование линий труб с рамкой во внутренней части значительно снизило влияние эффекта «сдвига», который присутствует во внешних трубах с большими боковыми размерами (рис. 10). Целью системы было не только создать мощную структурную систему, но и логически создать вертикальную модуляцию. Создание полов различных размеров и форм в одном здании считается положительным преимуществом с точки зрения маркетинга недвижимости.

Модульность и концептуальная основа Bundled Tube имеют широкое применение.Ячейки или пробирки можно расположить различными способами для создания разной массы. Может применяться до 30 этажей, а также в сверхвысоких строениях. Кроме того, форма каждой трубки может быть изменена на любую другую форму замкнутой группы. В некоторых существующих приложениях используются треугольные и шестиугольные блоки.

Стоит отметить два недавних примера применения принципа Bundled Tube. Один из них — это Crocker Center в Лос-Анджелесе, состоящий из двух башен, 57 и 47 этажей в высоту.Условия площадки вместе с учетом скульптурной формы привели к форме, которая включала квадратную трубу и треугольную трубу, как показано на рисунке 11a. Для трубчатой ​​системы было выбрано расстояние между колоннами 4,87 м. Существенным преимуществом системы Bundled Tube является огромное сопротивление скручиванию, которое помогает поглощать поперечные скручивающие силы из-за асимметрии. В этом случае скручивающие нагрузки создавались как ветровыми, так и сейсмическими силами.

Здания из каркасных труб, которые до сих пор использовались в среде с контролем ветра, теперь адаптируются к сейсмическим проектам, таким как Центр Крокера.Помимо соответствия критериям отклонения от ветра и напряжений, требуется детализация элементов и соединений на пластичность и соответствующая последовательность формирования пластиковых шарниров. Более высокий КПД трубной конструкции является результатом более глубоких балок. Однако это преимущество должно быть уравновешено принципом сильной колонны и слабой балки для обеспечения пластиковых шарниров в балочном элементе. Другие элементы включают зоны панелей, которые необходимо укрепить двойными пластинами.

75-этажное здание Allied Bank Tower высотой 296 м в Хьюстоне — еще один пример приложения Bundled Frame Tube.Форма образована двумя четвертью окружностей, расположенными антисимметрично относительно средней трубчатой ​​линии, см. Рисунок 11b. Расстояние между колоннами составляет 4,57 м при обычной конструкции типа «дерево». В системе также используются две вертикальные фермы в ядре, которые соединены с внешней трубой с помощью выносных опор и ленточных ферм. Значительное улучшение трубчатых свойств достигается благодаря участию ферм. Таким образом, эта система включает в себя элементы из рамных трубок, связанных трубок и систем фермы с ремнями и фермами выносных опор.

2.7 Смешанные железобетонные системы

Смешанные железобетонные системы в настоящее время представляют собой хорошо зарекомендовавшую себя новую систему, которую можно так же легко использовать, как стальные или бетонные системы для высотных зданий [7]. Такие смешанные системы, которые включают железобетонные и конструкционные стальные компоненты в общеприменимых формах, такие как композитная трубчатая система и системы с бетонным сердечником, широко используются. Композитные конструкции в полном смысле этого слова освободили традиционно жесткую дисциплину использования стальных или бетонных элементов.Наиболее привлекательными свойствами бетона являются его жесткость и способность заливать различные типы структурных элементов. Поэтому в большинстве смешанных систем для сопротивления поперечной нагрузке используется бетон. Стеновые элементы со сдвигом и / или перфорированные стеновые или каркасно-трубные элементы с монолитными соединениями балка-колонна относятся к более прочному бетону. Бетон распространился на конструкции высотой от 50 до 80 этажей. Обычно используется бетон с прочностью от 40 Н / мм от 2 до 55 Н / мм 2 , но в некоторых случаях используется прочность до 95 Н / мм 2 .Каркас пола из стали в смешанных системах, что является преимуществом, поскольку позволяет преодолевать большие расстояния с помощью более легких элементов. Таким образом, возможны большие пространства без столбцов.

2.7.1 Системы композитных труб

Первый канадский центр в Калгари, Канада, состоит из двух башен и 10-этажного банковского павильона, расположенного на L-образном участке. Две башни имеют высоту 64 и 43 этажа. Скульптурная форма, открывающая диагональные виды на горы и город, была очень желательна для этого известного углового участка.Каждая башня имеет аналогичную форму, в основном это параллелограмм с усеченными и входящими углами. Конструктивная концепция основана на концепции «труба в трубе», включающая внешнюю армированную бетонную трубу с каркасом и внутреннюю трубу со сдвигающейся стенкой. Каркас перекрытия из конструкционной стали и другие внутренние стальные колонны завершают систему, как показано на Рисунке 12. Трубная система снаружи представляет собой комбинацию каркасной трубы из балок и колонн со сплошными стенами по углам.

2.7.2 Системы с опорными стержнями

В отличие от наружных трубчатых систем, системы со связями сердечника противостоят ветровым нагрузкам за счет стенок сдвига в сердечнике. Основные стены для защиты от ветра довольно широко используются в бетонных зданиях. Таким образом, закрытая форма трубы находится внутри с отверстиями для доступа в сердечник. Этот тип сердечникового элемента может использоваться в стальной раме для образования стальной системы с сердечником. Поскольку бетонный сердечник противостоит всем силам ветра, стальные компоненты необходимо соединять только нежестко, чтобы противостоять силам тяжести.В обычных зданиях общий размер трубы центральной стенки ограничен требованиями к размерам основных элементов. Однако в некоторых случаях возможно разработать более крупную стеновую систему, которая будет подходить для зданий от 50 до 80 этажей, как показано ниже.

На рисунках 13a и 13b показано расположение ядер для 75-этажной конструкции, которая требовала значительной гибкости во внешнем оформлении с учетом смещений и отступов. Более легкая, нежесткая стальная конструкция снаружи обеспечивала такую ​​гибкость.Система Core Wall Tube была спроектирована с четырьмя соединенными между собой капсулами, охватывающими атриум в нижней части и сердечник восьмиугольной формы в верхней части. Такое простое расположение стен и сердцевины позволило добиться максимальной эффективности стеновой системы для конструкции и максимальной гибкости для внешней архитектуры.

По мере увеличения высоты здания способность противостоять боковым силам становится преобладающим критерием проектирования конструкции. Основным критерием конструкции является обеспечение достаточной поперечной жесткости для ограничения колебаний ветра и ограничения восприятия движения пассажира до приемлемого уровня.Движение здания по сути является динамическим, и необходимо учитывать все факторы, влияющие на это динамическое поведение. Параметры конструкции — жесткость, демпфирование и масса. Среди неструктурных параметров есть аспект аэродинамической формы здания, который будет иметь значительное влияние, особенно в сверхвысоких конструкциях. Следует отметить два ветровых эффекта. Один из них — это поведение нисходящего ветра, на которое влияют параметры сопротивления формы, а другой — поведение поперечного ветра, на которое влияет однородность вихря, присущего форме.В то время как основное требование к конструкции по контролю поперечного раскачивания все еще преобладает, общая форма формы становится не менее важной. Затем архитектура формы должна быть соответствующим образом интегрирована с ее структурными аспектами, чтобы обеспечить оптимальный экономический баланс.

3.1 Суперкадр или мегафрейм

Superframes или Megaframes принимают форму портала, который предусмотрен снаружи здания. Рамы противостоят всем силам ветра как внешняя трубчатая конструкция.Рама портала суперкадра состоит из вертикальных опор в каждом углу здания, которые связаны горизонтальными элементами примерно через каждые 12-14 этажей. Поскольку вертикальные элементы сосредоточены в угловых частях здания, достигается максимальная эффективность противодействия силам ветра. Вертикальные стойки и горизонтальные звенья сами по себе представляют собой рамы с большими размерами в плоскости рамы [3].

Неотъемлемой частью концепции суперкадра является способность системы размещать различные пространства, подходящие для выполнения множества функций.Исторически сложилось так, что высокие здания, которые выполняют несколько функций в одном здании, требуют гибкости пространства. Структуры, такие как Центр Джона Хэнкока в Чикаго, успешно достигли такой гибкости. Сверхвысокие мегаструктуры должны будут развивать идею гибкого пространства или модульных пространств, где каждое пространство может быть эффективно спланировано для собственного использования и вставлено в мегакадр. Суперкармы позволяют осуществить модульное построение пространства с максимальной свободой от структурных препятствий.Портальные проемы на внешней стене обеспечивают свободу выражения для каждого блока, а также обеспечивают доступ дневного света. На рис. 14b показано расположение внутренних пространств с атриумом в каждом модуле.

Эффективность конструкции достигается за счет концентрации материала близко к углам. Каждая из этих вертикальных опор должна быть жесткой в ​​своей плоскости. Тогда ноги принимают форму диагонализованного пояса фермы. Ножки угловой фермы нуждаются в прочных горизонтальных соединениях с частыми модульными интервалами, чтобы они работали вместе как эквивалентные консоли.Поэтому горизонтальные элементы должны быть одинаково жесткими и диагональными. Чистым эффектом такой комбинации будет создание эквивалентной консольной конструкции, столь же эффективной, как трубчатая система. Соответствующая диагонализация конструкции представлена ​​общей модульной диагональной рамой, в которой структурные элементы внутри порталов удалены (рис. 14a). На рис. 14а также показано внедрение концепции суперкадра в 80-этажную структуру в ее простейшей прямолинейной форме.Влияние на внешнюю архитектуру и потенциальные возможности четко прослеживается. В то время как пример иллюстрирует прямолинейную форму, концепция может использоваться для других форм, где соблюдается принцип жесткости горизонтальных и вертикальных элементов и их взаимосвязей.

На рис. 15 показано исследование концепции Superframe применительно к 170-этажной башне высотой 655 м, занимающей 706 000 кв. Метров площади. Многочисленные задействованные функции показаны на рисунке 16a.Форма башни, ступенчато сужающаяся от 88 м x 88 м в основании до 44 м x 44 м наверху, обозначает функциональные потребности пространства. Базовая конструкция, рис. 15, включала телескопические суперкары не только для соответствия общей геометрии формы, но и для увеличения жесткости конструкции. Навесная стена была построена поверх общей структурной формы и предполагала гораздо более мелкие смещения. Важным нововведением стало создание сквозных отверстий в здании для уменьшения аэродинамических колебаний.Их эффективность подтверждена испытаниями в аэродинамической трубе. Эквивалентный демпфирующий эффект этой аэродинамической формы иллюстрирует необходимость такой согласованности конструкции в сверхвысоких конструкциях. Существенными аспектами этого конструктивного решения были:

и. Телескопирование суперкаров позволило упорядочить переход конструкции и обеспечить необходимую боковую жесткость.

ii. Аэродинамическому поведению в значительной степени способствовали отверстия, которые снижали ускорения и силы бокового ветра из-за образования вихрей на целых 25%.Общая заостренная форма помогла уменьшить ветер. область «паруса» постепенно приближается к вершине.

iii. Эффективность структурной системы была увеличена за счет последовательной передачи нагрузки от внутренней к внешней, как показано на Рисунке 16, так что все гравитационные нагрузки воспринимались суперкарами.

3.2 Трубы Super-Trussed

Общая концепция внешней Trussed Tube может быть распространена на сверхвысокие конструкции, выполняющие несколько функций.На рисунке 17 показана 135-этажная внешняя ферменная труба, которая была представлена ​​на конкурс проектов в Нью-Йорке. Эта изящная форма с соотношением сторон 10: 1 занимала площадь около 185,908 кв. М. Расположение множества функциональных пространств указано на планах. Горизонтальные и вертикальные грани формы были модулированы, чтобы можно было использовать обрамление треугольной формы без разрывов. Это обрамление явилось результатом концепции твердой формы с четырехгранным каркасом, в которой все несущественные элементы были удалены, чтобы создать трубу и ее внешнюю форму.Чтобы подчеркнуть чистоту конструкции, оконная стена была размещена на определенном расстоянии позади фермы, создавая открытую решетку фермы снаружи. Эта открытая форма устраняет общее образование ветровых вихрей и значительно снижает поперечные ветровые колебания. Это еще одна форма аэродинамической формы для смягчения ветровых эффектов. Внутренняя конструкция опирается на 3-этажные элементы натяжной фермы, которые проходят поперек трубы, что устраняет необходимость во внутренних колоннах (рис. 17).Такое расположение позволило использовать гравитационную сталь для повышения боковой жесткости и сопротивления ветровой нагрузке. Это также позволило справиться с эффектами температурного сжатия открытых, но облицованных внешних колонн.

Красота и сущность открытой стали могут лечь в основу внешней архитектуры, что было продемонстрировано в Гонконгско-Шанхайском банке в Гонконге и Центре Помпиду в Париже. Воздействие стали на внешнюю поверхность требует решения вопросов защиты от огня и коррозии.Защита от коррозии достигается в некоторых случаях за счет использования погодоустойчивых сталей, а в других — за счет использования прочных, долговечных систем фторированных углеродных красок. Для обеспечения огнестойкости иногда использовались элементы, заполненные жидкостью. Ярким примером является стальное здание США в Питтсбурге. Доступные в настоящее время аналитические методы пожарной безопасности позволяют более легко проектировать открытые стальные системы. Такой подход был использован для фазы 11 проекта Broadgate, недавно завершенного в Лондоне.10-этажное офисное здание простирается на 78 м над железнодорожными путями, и его конструкция была основана на решении с привязной аркой (рис. 18a и 18b). Эта классическая структура ясно выражает сталь через ее шарнирные элементы и соединения. Это символ того, что возможно в открытой стальной архитектуре.

  • С середины 1960-х гг. Было разработано множество новых структурных систем для многоэтажных зданий, особенно из стали.
  • Были разработаны эффективные и экономичные формы, подходящие для разной высоты, в том числе:

Системы сдвиговой рамы

Системы взаимодействия стропильных ферм

Вертикальные фермы, а также ленточные и выносные фермы

Пробирки с рамкой

Диагонализированные трубы

Пробирки в пучках

Модульные трубные системы

Сборные железобетонные системы.

  • Для очень высоких строительных конструкций были разработаны суперкарки и суперсвязанные трубы.
  • Достижения в области защиты от коррозии и противопожарной защиты сделали возможным использование открытых стальных систем, что дало толчок к созданию выразительной структурной архитектуры.

[1] Муджича, Франсисо, «История небоскреба», археология и архитектурная пресса, 1929, авторское право, 1930, Муджича, собственность Американского института стальных конструкций.

[2] Хан, Фазлур, Р., «Структурные системы для многоэтажных стальных зданий».

[3] Айенгар, Х., «Стальные системы для высотных зданий», Международная конференция по стальным конструкциям, Сингапур, март 1984 г.

[4] Айенгар, Х., «Предварительное проектирование и оптимизация стальных строительных систем», Отчет о состоянии дел № 3, Технический комитет № 14: Эластичное проектирование, Американское общество инженеров-строителей — Международная ассоциация мостов и конструкций. Объединенный комитет инженеров по высотным зданиям, август 1972 г.

[5] Айенгар, Х., «Структурные системы для двух сверхвысоких сооружений», Конференция Австралии и Новой Зеландии по планированию и проектированию высотных зданий, Сидней, Австралия, май 1973 г.

[6] Айенгар, С. Х. и Хан, Ф., «Конструктивная стальная конструкция башни Сирс», Конференция по разработке стали, Австралийский институт стальных конструкций, Ньюкасл, Австралия, май 1973 г.

[7] Айенгар, Хэл, «Последние разработки композитных высотных систем», Совет по высотным зданиям и городской среде обитания, Монография, Достижения в высотных зданиях, 1986 год, Совет по высотным зданиям и городской среде обитания, Встреча, Чикаго, Иллинойс, Октябрь 1982 г.

Предыдущая | Далее | Contents

Как окантовать стены | Ана Уайт

Прежде чем мы перейдем к этому сообщению, сегодня в 22:00 по центральноевропейскому времени запланировано отключение сайта, которое продлится примерно 1 час. В это время сайт будет недоступен из-за планового технического обслуживания. Если вы находитесь в середине проекта, распечатайте или убедитесь, что у вас есть доступ к плану через кешированную версию (найдите план в Google и выберите «кешированную версию») до запланированного времени простоя.

Мы наконец строим стены! Обрамление — моя самая любимая часть (ну, помимо изготовления мебели) в строительстве, потому что вы видите огромный прогресс в работе, которую вкладываете.

Если вы думаете об установке стен в недостроенном подвале или просто задаетесь вопросом, что, черт возьми, скрывается за гипсокартоном, читайте дальше!

Шаг 1

Как обрамляют стену

Обрамление стен довольно просто, но есть несколько вещей, которые вам нужно знать.Стена состоит в основном из верхних и нижних пластин и стоек. Шпильки расположены с шагом 16 дюймов или 24 дюйма. Это сделано потому, что фанера и гипсокартон имеют ширину 48 дюймов, поэтому швы фанеры или гипсокартона всегда заканчиваются в центре стойки. Вы без исключения следите за 16-дюймовым или 24-дюймовым центральным узором. просто добавляете блокировку позже, когда будете вешать гипсокартон.

О шпильках

Шпильки бывают длиной 92 5/8 дюйма, так что вы можете просто добавить верхнюю и нижние плиты, плюс верхняя стяжка в плите, чтобы получить стену высотой 96 1/8 дюйма — просто идеально подходит для крепления гипсокартона.& nbsp; Наши стены в этом посте на самом деле 9 футов в высоту, поэтому мы разрезаем их на длину 2×4.

Заголовки и проемы

Для дверных проемов, окна и другие проемы, вам нужно будет обрамить заголовком и опорой по бокам. & nbsp; Это делается путем простого добавления гвоздика King и Jack, увенчанного заголовком, с шипами Cripple над заголовком в 16-дюймовом или 24-дюймовом центральном шаблоне. & nbsp; Уточните требования к грубому открыванию двери или окна.

Шаг 2 Инструкции

Стены подвала

У нас есть пять основных стен, которые нужно построить для нижнего этажа Момплекса. & nbsp; Он начинается с несущей стены по центру (не изображена), а затем мы построим две стены по обе стороны от лестницы с дверными проемами. & nbsp;

Шаг 4 Инструкции

Несущая стена

Центральная несущая стена сделана из 2x6s в соответствии с рекомендациями нашего инженера-строителя.& nbsp; Мы повторно использовали доски из системы строительных лесов для шпильки, чтобы свести к минимуму отходы и сэкономить деньги. & nbsp; Каждая небольшая часть складывается.

Для крепления стен использовался гвоздезабивной инструмент, но вы, безусловно, могли хороший оле молоток здесь.

Шаг 5 Инструкции

Постоянные стены

Каждая небольшая помощь помогает, когда приходит время стоять за центральную несущую стену — она ​​тяжелая! & nbsp; Готово, ставим, поднимаем!

Шаг 8 Инструкции

Мы добавили блокировку к центральной стене, где прикреплены меньшие стены.

Шаг 9 Инструкции

Крепление

Затем следует подкрепление, чтобы стены оставались ровными. & nbsp;

Шаг 10 Инструкции

Настоящий мужчина с Аляски

В последнее время мы выполняем огромную работу, и я знаю, что это потому, что этот красивый парень приезжает. & nbsp; Какой парень, добровольно посвятивший свое свободное время помощи в строительстве Момплекса для своей семьи!

Шаг 11

Заголовки

Для небольших стен нам пришлось добавить дверные проемы.& nbsp; Заголовки довольно просты в сборке, главное — сохранить узор 16 дюймов по центру и добавить дополнительную опору. & nbsp;

Шаг 12

Длинные стены

Для более длинных стен вам может потребоваться соединить нижние плиты, чтобы получить всю длину стены. & nbsp; Просто спланируйте центровку шва на шпильке, как показано на фотографии.

Шаг 13

Значит, нужно просто поставить больше стен.

Шаг 14

Убедитесь, что стены ровные.

Шаг 15

И стараюсь не смотреть в окно на приближающуюся снежную полосу.

Нам еще нужно поработать со стенами, чтобы прикрепить их к плите и прилегающим стенам, но это уже целый «другой день» и еще целый «другой пост!

Счастливого стенового строительства!

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
