Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают проблему такого типа с помощью печей. Самым популярным видом отопительной системы в частном доме можно назвать буржуйку с водяным контуром.

В ее конструкции имеются батареи отопления, что позволяет обогревать все строение. Приобрести готовую конструкцию можно в специализированном магазине, но стоит отметить, что ее стоимость довольно высокая. При небольшом бюджете можно самостоятельно сделать систему водяного отопления от буржуйки.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон.

• Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
• Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
• Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Самостоятельное изготовление печки-буржуйки с водяным контуром

Отопление в виде печи-буржуйки с водяным контуром вполне можно сделать своими руками. Для этого есть два варианта изготовления: встроить котел для теплоносителя в готовую конструкцию или сделать печку самостоятельно от начала до конца.

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением. Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

• С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
• В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
• В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
• Приваривают навесы, и устанавливают дверцы.
• К верхней части приваривают трубу для отведения продуктов горения.
• Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.

В процессе сборки буржуйки с водяным контуром своими руками не стоит забывать о пожарной безопасности, поэтому важно снизить воздействие высокой температуры на поверхность пола, в частности это относится к деревянным покрытиям. Для этой цели донную часть печки размещают на высоте 0,25-0,3 метра, используя специально сконструированные металлические ножки.

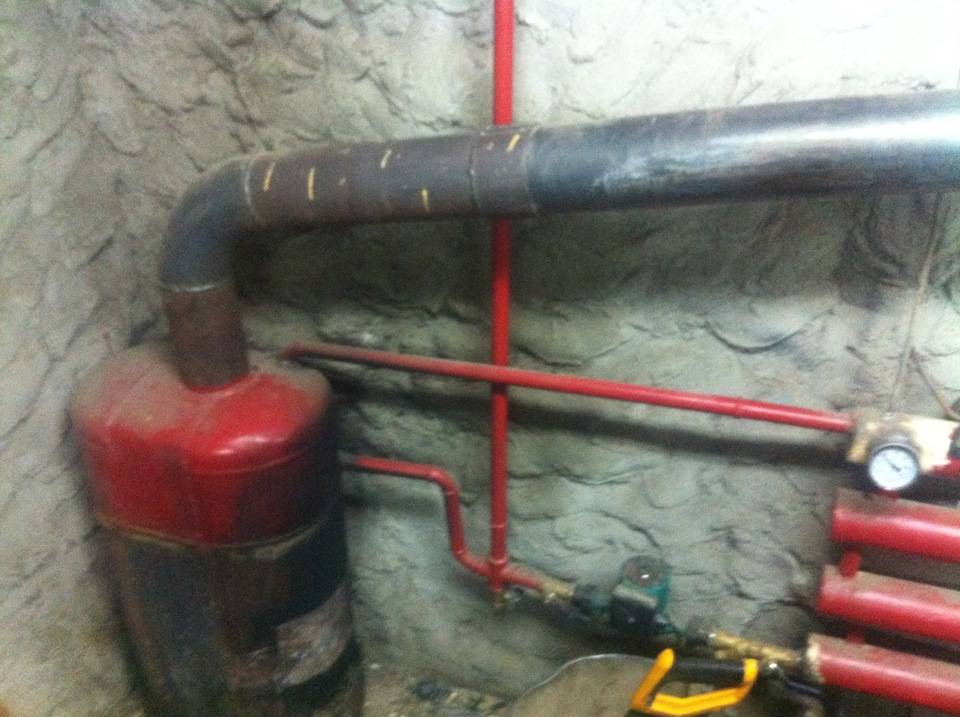

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

• В верхней части основного корпуса вырезают отверстия, через них будет осуществляться подача и обратное возвращение теплоносителя.
• Затем приступают к изготовлению водяного бака. Для этого можно использовать любой материал, подходящий для эксплуатации в соответствующих условиях. В процессе изготовления следует учитывать, что бак занимает наибольшее пространство во всей конструкции, чем топка и зольник. В баке нужно сделать два отверстия, в которых будут установлены патрубки. Готовую конструкцию размещают в промежутке между топкой и задней стенкой, это пространство предварительно отделяют металлическим листом.
• На следующем этапе выполняют разводку труб, может использоваться коллекторное, однотрубное или двухтрубное отопление от буржуйки с водяным контуром. Следует учесть, что в большинстве случаев предпочтение отдают двухтрубной конструкции. Объяснение заключается в недостатках других видов. В частности коллекторную схему довольно сложно сделать самостоятельно, не прибегая к помощи профессиональных мастеров, а однотрубная схема не обеспечивает равномерного прогрева всех отопительных приборов.
• Далее по всему отапливаемому помещению к трубопроводу последовательно присоединяют патрубки для радиаторов и непосредственно приборы отопления.
• Для снабжения контура холодной водой к подающей трубе присоединяют расширительный бак. Для определения его параметров за основу берут общий объем жидкости в отопительном контуре. Специалисты рекомендуют делать расширительный бачок на 20% больше этого значения.
• После сборки всей системы проводят тестирование, чтобы выявить дефектные места. При их отсутствии начинают эксплуатацию печки-буржуйки с водяным контуром.
• Если система собрана правильно, то работа будет осуществляться по следующему принципу: вода в котле нагревается, поступает в отопительные приборы, остывает и вновь возвращается в теплообменник.

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.

Как сделать отопление гаража своими руками на отработке, автономное

Мы привыкли, что гараж – удобное место, в котором ставится автомобиль. И, конечно, многие просто недоумевают – зачем в нем обустраивать отопление гаража своими руками. На самом деле причин для этого довольно много. Прежде всего – значительно удобнее в холодное время года заводить автомобиль, который стоял в теплом помещении. Согласитесь, намного приятнее сесть в уже теплую машину, чем в ту, температура в которой равна температуре воздуха на улице.

Пример отапливаемого гаража

Весомой причиной для установки отопления гаража своими руками является наличие в нем автомастерской. Ведь работать в помещении, где температура воздуха даже -5 градусов, не совсем комфортно.

• Какую систему отопления выбрать?
• Водяное отопление
• Электрические системы отопления
• Отопительные системы на твердом топливе
• Газовое отопление гаража
• Отопительная система на отработанном масле
• Пожарная безопасность самодельных отопительных систем

Какую систему отопления выбрать?

Конечно же, каждый определяет самостоятельно, какую именно систему отопления устанавливать в гараж. На фото ниже можно увидеть разные типы систем отопления гаража. Критериями, влияющими на склонение в сторону того или иного результата, является стоимость самой системы отопления, ее монтажа, количество и тип используемого топлива.

Многие хотят, чтоб система отопления гаража своими руками соответствовала таким требованиям: была доступной, эффективной и легкой в эксплуатации и обслуживании.

Следует отметить, что довольно большое значение имеет то, где именно расположен гараж. Так, в случае если он находится в непосредственной близости к дому (или является его частью) наиболее рациональным является использования для обогрева автономное отопление гаража своими руками от дома. С одной стороны, это весьма удобно – ведь нет необходимости приобретать дополнительный котел для нагрева теплоносителя. Достаточно просто проложить дополнительно трубы и установить радиаторы.

Гараж подключен к системе центрального отопления

Впрочем, если дом построен вместе с гаражом, то, скорее всего, при монтаже системы автономного отопления схема включала сразу же и эту комнату. Однако, если вы возвели гараж отдельно, и только планируете его подключить к отопительной системе дома, это может отрицательно сказаться на уровне вырабатываемого тепла – ведь оно будет расходоваться еще на одно помещение. Таким образом, температура в жилых комнатах во время отопительного сезона будет несколько ниже.

Если же гараж расположен на большом расстоянии от дома, необходимо разрабатывать для него автономное гаражное отопление своими руками.

При ее планировании необходимо учитывать площадь помещения, количество находящихся в нем автомобилей, то будет ли использоваться гараж еще в каких-либо целей (будут ли в нем продолжительное время находиться люди). Также можно использовать и альтернативные варианты, в частности, воздушное отопление гаража своими руками.

Водяное отопление

Использование системы такого типа является рациональным только в том случае, если гараж находится в непосредственно вблизи дома, в котором установлено водяное отопление. В таком случае, в замкнутую отопительную систему просто врезается дополнительное кольцо из труб и радиаторов, расположенных по гаражу.

Нередко водяное отопление гаража своими руками используется для отопления крупных гаражных массивов. Однако ее можно планировать и монтировать только в том случае, если есть возможность подведения к системе источника воды. Весомый недостаток данного вида отопления – необходимость постоянного контроля. С другой стороны – такая система может работать круглосуточно.

Водяное отопление гаража

Следует учитывать, что наиболее рациональным является применение водной системы отопления в зданиях, выполненных из кирпича, бетона, ракушняка. При этом важно, чтоб стены предварительно были утеплены (пенопласт, минеральная вата) – это защитит теплоноситель от быстрого остывания и замерзания.

В случае если вы опасаетесь, что вода в тубах может замерзнуть (а это приводит к порче отдельных участков системы), в качестве теплоносителя можно использовать антифриз. Однако данная жидкость стоит весьма дорого.

Электрические системы отопления

Весьма доступная и простая система отопления гаража – электрическое отопление гаража своими руками, которое легко можно создать самостоятельно. Ее преимуществами являются также невысокая стоимость радиаторов, их компактность, постоянное наличие в продаже большого количества видов.

Впрочем, следует отметить, что для создания отопительной системы, работающей от электросети, можно использовать разные устройства нагрева.

Перед тем, как сделать отопление в гараже от электросети, следует изучить эти устройства:

• Элекропушка. Довольно удобное устройство, которое поможет достаточно быстро прогреть помещение и поддерживать в нем необходимую температуру. Пушка имеет довольно мощный нагревательный элемент и вентилятор, который быстро перемещает нагретый воздух. Плюсом пушки можно назвать то, что ее можно при необходимости переместить в любое место гаража. Ну а ее недостаток (что делает использование пушки невозможным в некоторых гаражах) – обязательное наличие трехфазной сети. Или же проводка должна быть выполнена из кабеля, имеющего достаточно большое сечение.

Тепловая пушка

• Инфракрасные обогреватели. В последнее время такое самодельное отопление в гараже получило довольно большое распространение в качестве компактного, и в то же время довольно мощного отопительного прибора. Однако не всегда удобно использовать обогреватель данного типа в гараже – они не помогут прогреть большое помещение, да и стоимость их довольно высока. Кроме того, они потребляют довольно большое количество электроэнергии – так что использование данного прибора и экономия – несовместимые вещи.

Инфракрасный газовый обогреватель

• Электроконвекторы. Данный тип отопительных приборов можно назвать вполне эффективным. Однако, если вы выбрали модель, которая крепится на стену – таким образом лишаетесь небольшого участка полезной площади, которую можно было бы использовать в иных целях. В целом, электроконвекторы – довольно удачный выбор решения вопроса, как сделать отопление в гараже. Их весомое преимущество – вполне доступная стоимость.

Настенный электроконвектор

Отопительные системы на твердом топливе

Устройство подобной системы отопления – единственный выход в том случае, когда обогревать гараж необходимо, а возможность установки системы иного типа попросту отсутствует (нельзя подвести воду или сделать газовое отопление гаража своими руками, подача электричества нерегулярная).   В таком случае наиболее популярной считается обычная печь типа «буржуйка». Однако, следует понимать, что отопление таким устройством, как буржуйка – не идеально. Ведь посредством ее невозможно полностью обогреть помещение, теплее всего будет в непосредственной близости от печи. Кроме того, она требует регулярного пополнения горючего – а возможность положить в нее дрова может быть не всегда.

Печь «буржуйка» является очень популярным способом отопления гаража

Именно поэтому вместо «буржуйки» все чаще встречается использование более совершенной печи типа «булерьян», которая является более простой и надежной. Однако, как и любая другая печь на твердом топливе, она требует соблюдения некоторых правил. В частности:

• правила установки описаны в инструкции – и ни в коем случае нельзя ими пренебрегать;
• труба дымохода непременно должна иметь должную термоизоляцию – иначе она (излишне раскаленная) может стать причиной пожара;
• для того чтобы разжечь огонь в печи данного типа, необходимо использовать бумагу;
• в данной печи ни в коем случае нельзя использовать жидкое топливо в качестве горючего материала.

Печь типа «булерьян»

Газовое отопление гаража

Весьма практичная система, которая позволит достаточно быстро обогреть гараж и на протяжении определенного времени позволит поддерживать необходимую температуру. В качестве системы можно использовать современные газовые теплогенераторы. Они работают как на жидкой смеси пропана и бутана, так и на метане.

Единственное, что крайне важно учитывать – самодельная батарея отопления в гараж такого типа требует определенных условий.

В частности, шкаф, в который она помещена, в случае сильного снижения температуры непременно следует утеплять. Иначе работать такая система просто не сможет. Еще одним недостатком системы можно назвать не самые компактные ее размеры – это затрудняет ее установку в небольшом гараже.

Отопление гаража с помощью газовой тепловой пушки

Преимущество газовой системы отопления для гаража – в ее доступности. И сама установка, и топливо для нее имеют довольно невысокую цену. Кроме того, вы сможете поместить установку в любом, наиболее удобном месте гаража.

Отопительная система на отработанном масле

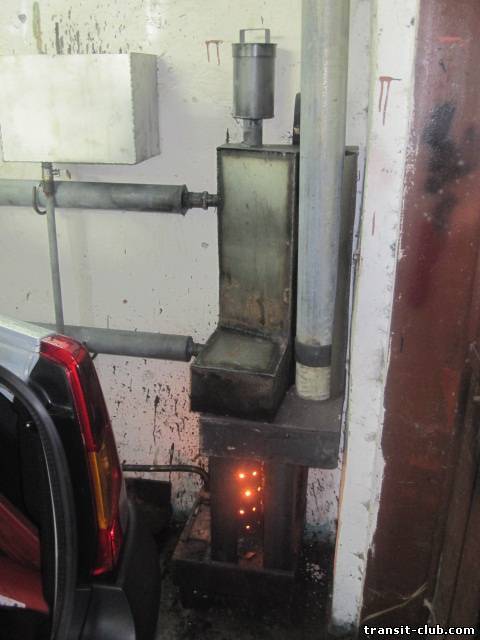

Отопление гаража отработкой своими руками является весьма распространенным по двум причинам. Прежде всего, саму печь довольно легко собрать самостоятельно – благо, хватает информации. Кроме того, отработка – весьма дешевый продукт, который можно приобрести на любом СТО в большом количестве.

С другой стороны – данная система не является самой надежной, и нередко выходит из строя. Поэтому, если вы хотите, чтоб гараж отапливался постоянно – система отопления на отработке – не тот вариант, который сможет удовлетворить все ваши требования.
