Внешнее армирование: Внешнее армирование для усиления зданий — особенности технологии

Внешнее армирование для усиления зданий — особенности технологии

Внешнее армирование — технология усиления конструкции здания поверхностным армированием представляет собой совокупность методов, позволяющих закрепить на железобетонной или каменной (кирпичной) поверхности полотна углеродной сетки с последующим нанесением защитных и укрывочных слоев полимерных материалов.

Особенность метода состоит в том, что его применение позволяет выполнить все операции от подготовки до финишного покрытия в рамках одной системы материалов с подобранными для взаимодействия свойствами.

Процесс укрепления конструкции внешним армированием

С точки зрения технологического процесса укрепление конструкции здания или иного сооружения выглядит как процесс подготовки и последующего монтажа нескольких слоев разных материалов.

Силовой основой остается сетка из углеродного полотна, обладающая высокой прочностью и способностью принимать на себя нагрузки, возникающие в конструкции.

Это несущий материал, который должен быть правильно сориентирован и закреплен.

Суть метода состоит в том, что внутренние нагрузки в бетонной детали, в основном приходящиеся на ее центральную часть, переносятся ближе к поверхности, на композитный каркас, образованный сеткой.

Работы армирования выполняются в несколько этапов:

• после обследования сооружения и разработки проекта усиления производится раскрой сетки — это ответственная операция, так как от точности и правильности ее выполнения зависит способность углеволокна распределить нагрузку и перенести ее из центра детали ближе к поверхности;
• поверхность готовится к усилению — с помощью специального ремонтного состава, входящего в систему материалов, устраняются сколы и неровности, закрываются трещины;
• на деталь (узел) наносится первый слой композитного связующего, имеющего в основе эпоксидную смолу;
• наиболее ответственная операция — на связующее накладываются и выравниваются полотна сетки, при этом необходимо соблюдать направление их размещения, учитывать крой, добиваться максимального прилегания;
• на образованный сетками каркас усиления здания (конструкции) наносится защитное и укрывочное покрытие с контролем толщины слоя.

После завершения основных работ и формирования прочного поверхностного композитного каркаса возможна дополнительная отделка — окрашивание, гидроизоляция, оштукатуривание.

Преимущества технологии композитного армирования и результаты

С точки зрения технологии и результатов, метод имеет ряд серьезных преимуществ. Помимо использования системы материалов, позволяющей использовать адаптированные к решению задачи компоненты,

возникает ряд полезных эффектов:

• значительно ускоряется процесс ремонта и восстановления ответственных узлов сооружения;
• общий вес усиления железобетонных конструкций за счет углеволокна остается незначительным и существенно меньшим в сравнении с результатами применения других технологий ремонта и восстановления ЖБК;
• перенос и перераспределение нагрузок позволяет значительно продлить межремонтный период деталей и частей сооружения, снизить износ, увеличить надежность;
• организационные и материальные затраты на применение системы оказываются в оптимальном соотношении с результатом по прочности, долговечности и общим экономическим эффектом.

Подавляющее большинство технологий внешнего армирования перекрытий, пролетов, колонн и других узлов сооружений построено на поэтапном нанесении функциональных слоев композитов, между которыми помещается образующая каркас углепластиковая сетка.

Внешнее армирование железобетонных конструкций композиционными материалами.

Техническая строительная экспертиза

Добросовестность и профессионализм на всех этапах сотрудничества, чуткое внимание к мелочам.

   Руководство по усилению железобетонных конструкций композиционными материалами.
   Изложены основы проектирования и технологии внешнего армирования железобетонных конструкций современными композиционными материалами на основе углеродных, арамидных и стекловолокон. Даны основные положения по проектированию усиления изгибаемых железобетонных конструкций по первой и второй группам предельных состояний. Приведена технология усиления железобетонных конструкций композиционными материалами нового поколения. Рассмотрены вопросы качества выполнения работ, требования к исходным материалам и условиям проведения работ, требования к исходным материалам и условиям проведения работ по усилению, а также требования по обязательному мониторингу усиливаемой конструкции.

Автор: Шилин А.А., Пшеничный В.А., Картузов Д.В., Издательство Стройиздат, Год: 2007

Тематические ссылки:

• подробно узнать о всех работах, выполняемых в составе экспертизы, можно в разделе: «Строительно-техническая экспертиза. Судебная экспертиза.»
• подробно узнать о всех работах, выполняемых в составе обследования, можно в разделе: «Обследование конструкций, помещений, зданий, сооружений, инженерных сетей и оборудования.»
• подробно узнать о всех работах, выполняемых в составе исследований и экспертизы, можно в разделе: «Исследование конструкций и материалов. Экспертиза деталей, изделий, узлов, элементов и пр.»
• подробно узнать о нормативно-технической безе, регламентирующей мониторинг, можно в разделе: «Мониторинг технического состояния зданий и сооружений».

Внешнее армирование железобетонных конструкций композиционными материалами. Шилин А.А. и др. 2007 | Библиотека: книги по архитектуре и строительству

Руководство по усилению железобетонных конструкций композиционными материалами. Изложены основы проектирования и технологии внешнего армирования железобетонных конструкций современными композиционными материалами на основе углеродных, арамидных и стекловолокон. Даны основные положения по проектированию усиления изгибаемых железобетонным конструкций по первой и второй группам предельных состояний. Приведена технология усиления железобетонных конструкций композиционными материалами нового поколения. Рассмотрены вопросы качества выполнения работ, требования к исходным материалам и условиям проведения работ, требования к исходным материалам и условиям проведения работ по усилению, а также требования по обязательному мониторингу усиливаемой конструкции. Проанализирован опыт работы ЗАО Триада-Холдинг по усилению железобетонных конструкций композиционными материалами. Предназначено для инженерно-технических работников проектных и конструкторских организаций, занимающихся вопросами ремонта и реконструкции различных строительных конструкций.

Глава 1. Основные положения по ремонту, восстановлению и усилению железобетонных конструкций
1.1. Ремонт, восстановление и усиление конструкций инженерных сооружений
1.2. Композиционные материалы и их свойства

Глава 2. Проектирование ремонта и усиления железобетонных конструкций
2.1. Основные положения проектирования
2.2. Рекомендуемая степень усиления конструкций
2.3. Нормативные и расчетные характеристики композиционных материалов
2.4. Разрушение конструкций, усиленных внешним армированием

Глава 3. Проектирование усиления изгибаемых железобетонных конструкций
3.1. Общие положения
3.2. Прочность усиленной конструкции по нормальным сечениям
3.3. Прочность усиленной конструкции по наклонным сечениям
3.4. Основные положения расчета усиленных конструкций по образованию и раскрытию трещин
3.5. Ограничения на напряжения, действующие в усиленной конструкции
3.6. Анкеровка приклеенной к бетону полосы композиционного материала
3.7. Определение места обрыва полосы композиционного материала в пролете конструкции

Глава 4. Проектирование усиления колонн обоймами из композиционных материалов
4.1. Основные положения усиления конструкций обоймами из композиционных материалов
4.2. Усиление центрально-сжатых колонн
4.3. Усиление внецентренно-сжатых колонн

Глава 5. Особые случаи использования композиционных материалов для усиления железобетонных конструкций
5.1. Применение преднапряженных композиционных материалов
5.2. Установка композиционных материалов в пазах
5.3. Применение строительных растворов при установке композиционных материалов
5.4. Усиление строительных конструкций в сейсмических опасных районах

Глава 6. Технология усиления конструкций композиционными материалами
6.1. Технические и организационные требования по обеспечению качества системы усиления
6.2. Установка композиционных материалов на поверхность усиливаемой конструкции и контроль качества производства работ
6.3. Опыт ЗАО Триада-Холдинг по усилению строительных конструкций композиционными материалами

Предисловие

В процессе эксплуатации любые инженерные сооружения испытывают в большей или меньшей степени негативное воздействие внешней окружающей среды. Через определенный промежуток времени это воздействие приводит к снижению эксплуатационных качеств как всего сооружения в целом, так и отдельных составляющих его элементов. В зависимости от важности конкретной конструкции для функционирования всего сооружения и степени ее повреждения это может привести или к ремонту сооружения, или к замене его отдельного элемента. Ремонт инженерного сооружения является такой же необходимой составляющей его жизненного цикла, как и собственно новое строительство.

Помимо восстановления первоначальной несущей способности железобетонных элементов во время ремонта, реконструкции или по условиям эксплуатации зачастую возникает необходимость в увеличении их несущей способности. Чаще всего увеличение нагрузки связано с дополнительной надстройкой уже существующих зданий и сооружений, изменением условий их эксплуатации, размеров и конструктивной схемы, установкой нового технологического оборудования или повышением пропускной способности мостовых конструкций.

Наряду с увеличением объема строительства новых зданий и сооружений происходит и увеличение объема ремонтных работ. В настоящее время в индустриально развитых странах инвестиции в новое строительство и ремонт уже существующих зданий и сооружений практически сравнялись. Возрастающая потребность в ремонтных работах, увеличение их трудоемкости и стоимости приводят к необходимости разработки новых технологий ремонта и применения новых материалов.

Долгие годы основными способами усиления строительных конструкций являлись увеличение их сечения за счет присоединения к ним дополнительных элементов, разгрузка конструкций, постановка дублирующих элементов, изменение расчетных и геометрических схем конструкций, введение затяжек, шпренгелей, использование предварительно напряженных наружных прядей и другие.

В середине XX века широкое распространение получил разработанный в Германии и Швейцарии способ усиления строительных конструкций путем приклеивания стальных пластин в растянутой зоне усиливаемых элементов. Способ оказался весьма эффективным для увеличения несущей способности железобетонных конструкций, особенно мостовых сооружений. Для усиления используются тонкие пластины из низкоуглеродистой стали. Помимо увеличения сопротивления железобетонных плит и балок действию изгибающего момента пластины увеличивают и жесткость конструкции, что приводит к уменьшению прогибов. Наряду с достоинствами способ усиления стальными пластинами не лишен и существенных недостатков: внешнее расположение стальных пластин еще больше увеличивает риск их повреждения в результате коррозии; большой собственный вес пластин приводит к нарушению сцепления между ними и бетоном и, как следствие, к отслоению пластин от бетона; значительная трудоемкость и технологическая сложность монтажа усиливающих элементов; необходимость применения дополнительного громоздкого оборудования; практическая невозможность усиления непрямых поверхностей; ухудшение безопасности выполнения работ но усилению; большая продолжительность производства работ по усилению исключает на длительный срок эксплуатацию объекта, в результате чего собственник несет финансовые убытки.

Вместе с тем параллельно в течение многих десятилетий в аэрокосмической и авиационной промышленности применялись композиционные материалы, армированные углеродным, арамидным, полиэфирным и стекловолокнами. Их несомненными достоинствами являются высокие прочность па растяжение и модуль упругости, малый вес, технологичность, невосприимчивость к агрессивным внешним факторам, способность повторять практически любые формы конструкции, выносливость и другие факторы.

В строительстве они первоначально рассматривались как альтернатива применяемым стальным пластинам. Одни из первых экспериментальных исследований но использованию композиционных материалов для восстановления изгибаемых железобетонных конструкций были проведены в Германии в 1978 году. Усиление колонн обоймами из композиционных материалов впервые было осуществлено в Японии в 80-х годах XX века. Основными преимуществами композиционных материалов но сравнению со стальными пластинами являются присущее им высокое значение отношения прочности на растяжение к собственному весу (выше, чем у стали, более чем в 10 раз) и высокая сопротивляемость химическим воздействиям и коррозии, легкость транспортировки, возможность усиления поверхностей с переменным радиусом кривизны, возможность эксплуатации сооружения во время проведения работ по ремонту и усилению, что позволяет избежать значительных финансовых потерь.

За последнее десятилетие число сооружений, отремонтированных и усиленных с помощью композиционных материалов, увеличилось в сотни раз. Особенно широко они стали применяться для усиления инженерных конструкций различного назначения в Японии после землетрясения 1995 года в Кобе Пожалуй, единственным существенным сдерживающим фактором их более широкого использования в гражданском и промышленном строительстве являлась относительно высокая стоимость самого материала, хотя в настоящее время этот фактор можно считать больше психологическим Проигрыш в стоимости материала полностью окупается снижением стоимости и трудоемкости выполнения работ по усилению отсутствием необходимости покупки дорогостоящего монтажного оборудования, сокращением сроков ремонта и возможностью эксплуатации сооружения во время выполнения ремонтных работ, увеличением межремонтного периода для восстановленной или усиленной конструкции.

Накопленный мировой и отечественный опыт применения композиционных материалов для усиления строительных конструкций является положительным то есть во всех случаях усиленные конструкции находятся в эксплуатационном состоянии, и отказа внешней арматуры из композиционных материалов не наблюдается. Эго вызывает быстрый рост применения композиционных материалов для ремонта и усиления строительных конструкций различных инженерных сооружений — промышленных и гражданских зданий, мостовых конструкций, башен, труб, свайных опор морских причалов, обделок тоннелей и других подземных сооружений, памятников архитектуры

На современном этапе развития науки и техники ведущей концепцией повышения надежности строительных конструкций является системный подход охватывающий весь жизненный цикл любого инженерного сооружения — проектирование, строительство» эксплуатация, включая мониторинг его текущего состояния, проведение диагностических исследований перед усилением (ремонтом), выполнение проектных работ по ремонту собственно технологические операции но ремонту и усилению с последующим контролем качества выполненных работ.

В последние годы проблеме обеспечения надежности строительных конструкций на всех стадиях их возведения и эксплуатации, особенно в случае их ремонта и усиления, уделяется значительное внимание как российскими, так и зарубежными исследователями. Вместе с тем в отечественной научно-технической литературе до настоящего времени отмечается лишь незначительное количество обобщающих публикаций но ремонту, восстановлению и усилению железобетонных конструкций композиционными материалами нового поколения, В данной книге авторы изложили свою точку зрения, основанную как на обширной собственной практике ремонта и усиления железобетонных конструкций композиционными материалами, так и на анализе зарубежного опыта проектирования и технологии усиления различных инженерных сооружений.

Авторы выражают глубокую признательность докт. техн. наук, главному научному сотруднику НИИЖБ Т.А. Мухамедиеву и докт. техн. наук, заведующему кафедрой «Строительные материалы» МГСУ В.В. Козлову за ценные замечания при рецензировании.

Внешнее армирование — цены на усиление конструкций компазитамиООО «ФортИнжект»

На сегодняшний день в гражданском и промышленном строительстве наиболее часто применяются железобетонные конструкции. Но со временем они требуют ремонта и усиления. Наиболее часто такая необходимость бывает вызвана износом, конструкции, увеличением нагрузок, ослаблением рабочей арматуры, отсутствием гидроизоляции и др. Проведение усиления строительных конструкций при использовании для этого внешнего армирования композитными материалами обеспечивает решение следующих основных задач:

• Устранение многочисленных возможных ошибок, которые были совершены в процессе проектирования;
• Устранение любых строительных дефектов в процессе монтажа конструкций;
• Увеличение несущей способности при условии изменения расчетных нагрузок непосредственно на саму конструкцию;
• Значительное усиление перекрытий и простенков, что достигается устройством новых проемов;
• Восстановление проектных запасов;
• Возможность восстановить несущую способность конструкции, которая имеет поврежденную коррозионными процессами арматуру;
• Устранение последствий практически любых повреждений, которые были проявлены в процессе эксплуатации.

К настоящему времени в отечественной и зарубежной практике накоплено множество различных способов и конструктивных приемов усиления, выбор которых обусловливается рядом конкретных условий.

К подобным технологиям относятся: наращивание сечения перекрытия, установка дополнительных жестких опор под перекрытие и монтаж дополнительной арматуры. Все вышеперечисленные методы усиления перекрытий объединяет ряд существенных недостатков, главными из которых являются значительное увеличение несущей нагрузки на другие элементы здания, явное изменение внутренней геометрии здания и необходимость остановки эксплуатации объекта на время проведения работ.

Мы же предлагаем более прогрессивный способ усиления конструкций – усиление композитами. Суть метода состоит в наклеивании на поверхность конструкции высокопрочного углеволокна, воспринимающего на себя часть усилий, тем самым повышая несущую способность усиленного элемента. В качестве клея применяются специальные конструкционные адгезивы (связующее) на основе эпоксидных смол, либо минерального вяжущего. Благодаря высоким физико-механическим характеристикам углеволокна, повысить несущую способность конструкции можно практически без потери полезного объема помещений и увеличения собственного веса здания – толщина усиливающих элементов обычно составляет от 1 до 5 мм.

Усиление перекрытий композитными материалами, в основе которых лежат углеродные стекловолокна, имеет массу преимуществ. Так, углепластик обладает высокой коррозийной стойкостью, мало весит, что полностью исключает возникновение дополнительной нагрузки на элементы здания, и составляет всего 1 миллиметр в толщину, благодаря чему внутренняя геометрия здания остается неизменной. Срок службы данного материала – минимум 50 лет. Работы по усилению перекрытий проводятся без дополнительного оборудования. При этом консервация объекта не требуется. Использование систем внешнего композитного армирования, которое основывается на основе углеродных композитных материалов используется для колонн, балок, ригелей и даже элементов ферм. Внешнее армирование активно используется для несущих конструкций следующего типа:

• Несущие железобетонные каркасы;
• Резервуары и бассейны;
• Колонны;
• Пролетные строения;
• Стойки опор и фундаменты под различное оборудование.

В данном случае стоит отметить следующие преимущества использования систем внешнего армирования:

1. Существенное снижение расходов времени на осуществление ремонтных работ любого типа;
2. Ремонтные работы могут быть выполнены без остановки производственной деятельности или движения транспортных средств;
3. Системы внешнего армирования обеспечивают усиление конструкций, которые имеют достаточно сложную геометрию;
4. При использовании внешнего армирования можно в разы увеличить межремонтный период.

Специалисты нашей компании обладают длительным опытом работы в сфере усиления перекрытий углеволокном. Обращаясь к нам, Вы можете быть уверены – решением Вашей задачи займутся настоящие профессионалы, которые отлично владеют технологией усиления конструкций композитными материалами.

Мы проводим полный комплекс мер по ремонту, усилению, и огнезащите железобетонных конструкций самыми современными методами, основанными на применение эпоксидных растворов и углеродных материалов.

Чтобы заказать услугу усиления углеволокном, позвоните нам по контактному телефону +7 (495) 766-10-20 или оставьте запрос на сайте. Мы предоставим исчерпывающую техническую консультацию, точно рассчитаем цены на работы и сформируем индивидуальное коммерческое предложение.

Система внешнего армирования CarbonWrap

Система внешнего армирования CarbonWrap предназначена для ремонта и усиления строительных конструкций с целью устранения последствий разрушения бетона и коррозии арматуры в результате длительного воздействия природных факторов и агрессивных сред в процессе эксплуатации, а также сейсмоусиления. Каталог продукции CarbonWrap находится на этой странице.

Элементы системы внешнего армирования CarbonWrap

Назначение системы CarbonWrap

• При проектировании и строительстве – повышение сейсмостойкости, несущей способности и надежности возводимых конструкций с увеличением межремонтных сроков при сохранении материалоемкости;
• При реконструкции – усиление несущих конструкций для восприятия повышенных нагрузок или обеспечения работоспособности по измененной конструктивной схеме;
• При усилении и ремонте – устранение последствий разрушения строительных конструкций в результате длительного воздействия природных факторов и агрессивных сред или механического воздействия, а также устранение ошибок проектирования и последствий применения некачественных строительных материалов.

Порядок монтажа внешнего армирования углеволокном CarbonWrap

Преимущества системы CarbonWrap над традиционными методами усиления

• Сокращение общих затрат на проведение работ по ремонту и усилению строительных конструкций;
• Сокращение временных затрат;
• Сокращение трудовых затрат;
• Возможность выполнения работ без остановки эксплуатации объекта;
• Увеличение межремонтного периода;
• Малый собственный вес и толщина усиления;
• Минимальные требования к пространству для выполнения работ;
• Устойчивость к агрессивным средам и коррозии;
• Высокие механические характеристики углеродных материалов и высокая адгезия к усиливаемой конструкции;
• Отсутствие сварочных работ.

Преимущества системы CarbonWrap перед аналогичными системами

• Российский производитель с государственной поддержкой Роснано;
• Конкурентная цена;
• Продукция имеет отечественные и зарубежные сертификаты;
• Нормативные документы разработаны и согласованы ведущими организациями и строительными институтами;
• Характеристики продукции подтверждены испытаниями;
• Собственные производственные мощности обеспечивают постоянное наличие продукции на складе;
• Разработка продукции по требованиям Заказчика;
• Техническое сопровождение и поддержка;
• Возможность обучения производству работ, услуги шеф-монтажа.

Крупнейший поставщик системы внешнего армирования CarbonWrap

ООО «МПКМ», крупнейший поставщик системы внешнего армирования CarbonWrap, предлагает весь комплекс мероприятий для усиления конструкций, а именно:

• Проектирования усиления конструкций системой CarbonWrap;
• Монтаж системы внешнего армирования CarbonWrap;
• Обучение подрядных организаций, шеф-монтаж;
• Поставка всего комплекса материалов для усиления конструкций, включая специализированные огнезащитные составы.

Более подробную консультацию можно получить по телефону ☎ 8-800-550-03-50 (звонок по России бесплатный) или по электронной почте [email protected]

Усиление конструкций методом внешнего армирования (углеродные материалы)

Фотографии

Работы по усилению плиты перекрытия проводились на жилом 10-ти этажном доме (ЖБ МКД). Дата проведения работ — апрель 2012 года. Заказчик: ООО «Техстрой» («Костромагорстрой»).

Cпособ наружного усиления строительных конструкций появился благодаря такому высокотехнологичному изобретению, как искусственное углеродное волокно (углеволокно).

Углеволокно — высокопрочный, высокомодульный, линейно упругий материал. Он применяется в виде холстов, а также лент. Усиление углепластиком относят к внешнему армированию, поскольку материалы крепятся на конструкции с помощью монтажного клея (эпоксидного, эпоксиполиуретанового или полимерцементного). Они эффективно реагируют на приращение деформаций конструкции, в них возникают большие приращения усилий.

Прежде всего, это свойство обусловило применение углеродного волокна для усиления железобетонных конструкций. Поскольку предельное удлинение этого материала значительно больше, чем у бетона, в большинстве случаев рабочие усилия в углеволокне значительно меньше предельных и разрушение усиленного углеволокном образца как правило происходит по контактному слою между элементом внешнего армирования и бетоном. Исключением является работа поперечных бандажей колонн из углеволокна.

Быстрота и легкость монтажа элементов внешнего армирования из углеволокна является основным преимуществом нетрадиционного способа. Кроме того, внешнее армирование не искажает эстетический облик конструкции, при этом процесс усиления становится значительно проще, чем традиционные технологии.

Данный способ является наиболее оправданным при необходимости усиления уникальных или дорогостоящих конструкций, например, памятников архитектуры, транспортных и гидротехнических сооружений, реконструкция которых другими способами затруднительна или невозможна вообще. Такая технология на сегодняшний момент является наиболее практичным способом повышения эксплуатационных характеристик любых элементов здания или сооружения.

Сфера применения

Усиление железобетонных конструкций

Обычно железобетонные конструкции повреждаются в результате коррозии, перегрузки отдельных элементов, ошибок проектирования и производства строительных работ, неправильной эксплуатации объекта. Особого внимания требуют те из них, которые очень дорого, а то и невозможно заменить. Это касается, прежде всего, мостов, гидротехнических сооружений, памятников архитектуры. В таком случае без внешнего армирования не обойтись. Усиление рядовых конструкций с применением углеродного волокна не всегда целесообразно экономически.

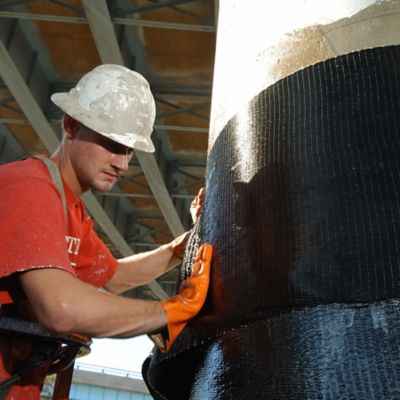

Усиливать сжатые (в том числе и внецентренно-сжатые) железобетонные элементы типа колонн, пилонов, простенков с помощью внешнего армирования можно двумя способами. Для усиления «коротких» элементов (с соотношением «высота — габарит поперечного сечения» не более 10:1) применяют бандажи из углепластика, которые создают «эффект обоймы». Второй способ — установка холста из углеволокна вдоль сжатого элемента, который служит дополнительной рабочей арматурой.

При усилении сейсмостойких конструкций рекомендуется для крайних бандажей использовать трех- или четырехнаправленный холст.

Усиление гибких колонн производится как продольными, так и поперечными элементами внешнего армирования. Продольные элементы устанавливаются с таким расчетом, чтобы не изменилось расположение физической оси сечения.

Усиление металлических конструкций
Растянутые стальные конструкции усиливаются симметрично относительно центра тяжести сечения. При этом применяется углеволокно с максимально высокой прочностью и модулем упругости, близким по значению к  модулю упругости усиливаемого материала.

Монтажу холста или ленты из углеволокна обычно предшествует очистка поверхности металлоконструкции (например, пескоструйная обработка) и нанесение адгезионного слоя — монтажного эпоксидного клея. По завершении монтажа на них наносится защитная или огнезащитная покраска, а затем устанавливаются дополнительные механических фиксирующие устройства.

При усилении внецентренно сжатых стальных элементов холсты или ленты из углеволокна устанавливаются также симметрично относительно центра тяжести сечения, однако возможно их несимметричное расположение, в частности, при восстановлении сечения, поврежденного коррозией. В этом случае также используется углеволокно с максимальным модулем упругости.

При необходимости повысить устойчивость стальных пластинок, например высоких стенок балок из плоскости изгиба в зоне действия поперечной силы, наклеиваются углеволоконные холсты симметрично относительно центра тяжести сечения.

Усиление каменных конструкций
Внешнее армирование из углеволоконных материалов гораздо эффективнее традиционных способов усиления каменных столбов, пилонов, простенков с помощью стальных обойм. Ведь обеспечить необходимую совместную работу стальной обоймы и усиливаемого столба можно, лишь создав в обойме начальные усилия путем нагрева хомутов и применения расширяющихся растворов. А это процесс трудоемкий, нетехнологичный и не современный. Обоймы из углехолста включаются в работу усиливаемого элемента просто во время его монтажа через клеевой слой.

Элементы внешнего армирования из углеволокна дают возможность в широких пределах регулировать усилия в каменной конструкции и при этом сводить к минимуму нарушения ее целостности. Это в полной мере справедливо дл конструкций реконструируемых и реставрируемых зданий.

При традиционном усилении кирпичных стен с окнами, дверями и другими проемами устанавливаются стальные скобы и профили. Все это закрепляется на стенах через анкеры с последующей зачеканкой расширяющимися растворами. Современный способ усиления стен с помощью углеволоконных холстов и лент позволяет избежать установки точечных анкеров, вовлечь больший объем материала в работу отдельного элемента, реализовать имеющиеся резервы конструкции, при этом бережно отнестись к неповрежденным участкам.

Усиление деревянных конструкций.
Углехолсты эффективны на участках, где действуют главные растягивающие напряжения и имеется опасность раскалывания вдоль волокон. Также целесообразно их приклеивание на гибкие фанерные стенки в зоне действия поперечной силы.

Эти элементы внешнего армирования обычно либо приклеиваются к поверхности, либо вклеиваются в предварительно подготовленные пропилы. Пропилы предпочтительно делать вертикальными для минимального нарушения целостности сечения.

Второй вариант предпочтителен, когда необходимо сохранить первоначальный вид балок и сделать незаметным само усиление. Незаметность наряду с технологической простотой и высокой скоростью монтажа относят к основным преимуществам армирования деревянных конструкций из углеволоконных элементов.

Фотографии

Работы по усилению плиты перекрытия проводились на жилом 10-ти этажном доме (ЖБ МКД). Дата проведения работ — апрель 2012 года. Заказчик: ООО «Техстрой» («Костромагорстрой»).

Видеоматериалы

Внешнее армирование углеволокном | Советы по ремонту дома и квартиры своими руками

В нашей стране использование внешнего армирования бетона с помощью углеродных волокон стало использоваться относительно недавно. И такое использование углеродного волокна растет на 20%-30% ежегодно. Такой рост обеспечивается за счет нового, сверхпрочного углеродного волокна, которое стало применяться для производства железобетона не так давно.

Старые методы производства железобетонных изделий сегодня не всегда актуальны. Добавление арматуры, установка наружных стоек, монтаж стальных конструкций и другие методы, применяемые в бетонировании для придания конструкциям жесткости, не всегда целесообразно использовать на данном этапе развития строительной отрасли. Кроме того, углеволокно обеспечивает не только высокое качество бетонных изделий, но и повышает скорость строительства. Благодаря этому армирующему материалу стало возможным возводить здания более сложных архитектурных форм. Подробнее можно узнать на сайте http://compozit.pro

С помощью внешнего армирования углеродным волокном можно решить проблемы ремонта и восстановления бетонных конструкций. Этот материал исправляет последствия разрушения бетона и коррозии арматуры вследствие внешних нагрузок и агрессивной среды, в которой используются такие конструкции. Если использовать внешнее армирование на стадии строительства, то с ее помощью можно решить такие задачи:

1. • Устранение ошибок при проектировании;
2. • Увеличение несущих способностей конструкций;
3. • Устранение повреждения несущих конструкций вследствие ненадлежащего выполнения работ.

Конечно, преимущества использования системы внешнего армирования углеволокном очевидны. Сокращение временных и трудовых затрат снижают и стоимость строительства. При этом, на строительном объекте нет необходимости в использовании дополнительной громоздкой техники. Углеродное волокно можно и нужно применять там, где традиционные способы армирования не могут дать необходимый результат. Эффективность применения этого материала трудно переоценить при возведении торговых центров, зданий гипермаркетов, жилых домов, заводов, мостов и других конструкций.

Армирование

Пояснения> Кондиционирование > Армирование

Описание | Пример | Обсуждение | Ну и что?

Описание

Армирование — это все, что увеличивает интенсивность или частота акта. Он основан на том принципе, что мы стремимся делать больше того, что заставляет нас чувствовать себя хорошо.

Подкрепление — это что-то, что ощущается одновременно с действием, например что подкрепление становится мысленно связанным с действием. Подкрепление следовательно, может стать стимуляцией, которая вызывает действие, когда действие теперь реакция на подкрепление, а не на стимуляцию первоначально.

Сила ответа может быть измерена, например, интенсивностью эмоциональный опыт, степень физической реакции или живость с которой получен ответ.

Частота отклика может быть измерена вероятностью ответ, учитывая стимул и количество раз, когда ответ достигнуто.

При армировании важно время. Когда применяется армирование сразу после поведения, тогда причинная связь легче для другого человека, чтобы идентифицировать и усвоить. Когда есть задержка, это соединение становится все труднее сделать, и, следовательно, армирование становится меньше эффективен или требует больше времени для достижения желаемого изменения.

Внутреннее усиление

Внутреннее армирование — это внутреннее армирование. В другом слова это то, что мы делаем с собой, хотя это может быть сделано с внешние стимулы, такие как благодарности или улыбки.

Внешнее армирование

Внешнее армирование — это арматура снаружи, явно за пределами нашей внутреннее мышление. Классическими примерами внешнего подкрепления являются деньги и физическое наказание.

Первичное армирование

Первичное подкрепление имеет четкую причинную связь между поведением и подкрепление, например, когда выполнение простого запроса приводит к подкрепление благодарности.

Вторичное армирование

Вторичное подкрепление менее понятно и усваивается только через опыт или размышления. Так, например, человек, который готовит другу определенную еду после нескольких попыток обнаруживает, что это заставляет другого человека несколько дружелюбнее.

Положительное усиление

Положительное подкрепление — это когда после поведения происходит что-то приятное. В результате поведение увеличивается.

Вы передаете мне соль, и я говорю вам спасибо. В следующий раз вы можете предложить мне соль, не спрашивая. Я все равно буду улыбаться и благодарить вас, поэтому вы продолжаете предлагать мне соль.

Отрицательное усиление

Отрицательное усиление возникает, когда что-то, что не нравится , не нравится не происходит, когда происходит поведение.В результате поведение увеличивается.

Вы не передаете мне соль. Я смотрю на тебя.
Когда вы передаете мне соль, я не смотрю на вас. В следующий раз ты отдашь мне соль, чтобы избежать неприятного взгляда.

Фиксированное и переменное передаточное число

Отношение поведения к армированию можно варьировать. Фиксированное соотношение может включать каждый раз (1: 1) или усиление может применяться каждый энный раз поведение появляется (1: n). Это делает его предсказуемым и, следовательно, относительно комфортный.

Переменное соотношение означает, что армирование не используется каждый раз, хотя это может быть использовано . Неуверенность приводит к тревоге и поведению, как «прыжок с пистолета» и азартные игры.

Фиксированный и переменный интервал

Подкрепление может зависеть не от того, как часто происходит поведение, а от время, например, выплаты заработной платы. Награды с фиксированным периодом обычно привлекают внимание все больше вовремя по мере приближения награды.Когда сроки получения награды (или другое подкрепление) нельзя предсказать, то время можно игнорировать, хотя общая тревога и поведение, связанное с управлением рисками, могут быть вызваны неспособностью предсказать, когда это произойдет.

Пример

Ребенок пилит занятую мать, пока не привлечет к себе внимание. Мать часто ответ сердито. Для ребенка это не идеальный ответ, но он лучше, чем ничего, поэтому он продолжает ныть. Таким образом, мать усилила ворчливое поведение.

Когда еда показана, но не дана собаке, она выполняет ряд трюков. был обучен пищей. Когда он просит, ему дают пищу. Когда это Если в будущем ему показывают еду, то он, скорее всего, сначала попробует попрошайничать.

Учительница не позволяет своим ученикам играть, пока они не затихнут (отрицательное подкрепление).

Обсуждение

Подкрепление часто происходит без определенного намерения. Он также может действовать наоборот, например, увеличение поведения, которое предполагается уменьшить.

Случайные эффекты

Когда армирование применяется случайным образом, это может вызвать напряжение и замешательство. Если Я получаю вознаграждение за то, что однажды доставил товар вовремя, а потом позже наказывается за своевременную доставку, не отвечающую определенным целям, Я могу запутаться в приоритетах — в следующий раз я поставлю немного поздно и лучше, но я все еще беспокоюсь о том, что будет сказано.

Мотивация

Хотя внешняя мотивация эффективна для получения краткосрочных поведенческих изменение, оно редко приводит к внутренним изменениям, например, в убеждениях или ценностях. Внутренняя мотивация гораздо эффективнее вызывает более глубокое самоподдерживающееся изменять.

Репетиция и репетиция

Повторение, особенно когда оно предсказуемо, ведет к обучению. Этот относится также и к себе. Когда вы что-то практикуете, вы становитесь лучше. Ты также привыкайте к поведению, когда вы обуславливаете себя.

Репетиция может проводиться в основном внутри компании. Когда вы визуализируете действия в определенных способами, вы узнаете — часто так же хорошо, как если бы вы действовали физически.

Наказание

Хотя награда и наказание являются формами подкрепления, они различный эффект, особенно у людей, которые по-разному реагируют, особенно на наказание. Наказание не отрицательного подкрепления и меньше эффективный. Наказание происходит за поведение, которое нежелательно . В отрицательное подкрепление, дискомфорт доставляется, когда желает поведение не бывает.

Вымирание

Если не применяется армирование , то поведение, вероятно, будет исчезнуть («вымирание»). Это потому, что без Как следствие, цель поведения не выполняется. Таким образом, девушка, которая делает не хочу, чтобы внимание влюбчивого мальчика игнорировало все разговоры, уговоры и критика.

В любой ситуации поймите, как другие (и вы) запрограммированы на реагировать. Управляйте сигналами и подкреплениями, чтобы добиться желаемого поведения.

Чтобы улучшить поведение, постоянно поощряйте его. Остерегайтесь попыток уменьшить поведение путем наказания, так как это может привести к увеличению нежелательных других поведение.

См. Также

Оперантное кондиционирование, Мотивация, Теории мотивации, Типы оперантного кондиционирования

Определение заместительного подкрепления в психологии.

Примеры косвенного подкрепления в следующих темах:

• Бандура и обучение с помощью наблюдений

  • Этот эксперимент продемонстрировал, что дети могут учиться, просто наблюдая за поведением социальной модели, и что наблюдение подкрепления поведения модели может повлиять на то, имитируется ли поведение.
  • Если вы видели, что модель была усилена за ее поведение, у вас будет больше мотивации копировать ее; это известно как вспомогательное подкрепление подкрепление .
  • С другой стороны, если бы вы наблюдали наказание модели, у вас не было бы мотивации копировать ее; это называется заместительное наказание .
  • Мотивация также может исходить от внешнего подкрепления , например, вознаграждения, обещанного экспериментатором.

• Принципы армирования

• Поправка и наказание

  • И подкрепление , , и наказание могут быть положительными или отрицательными.
  • Первичное подкрепление , также называемое безусловным подкреплением , является стимулом, имеющим врожденные подкрепляющие качества .
  • Эти виды подкреплений не изучены.
  • Некоторые первичные подкрепления , такие как наркотики и алкоголь, просто имитируют эффекты других подкреплений .
  • Вторичное усиление , также называемое кондиционированным подкреплением , не имеет собственной ценности и имеет только усиливающее качество , когда оно связано или спарено с первичным подкреплением .

• График армирования

  • Расписания подкрепления определяют, как и когда за поведением будет следовать подкрепление .
  • Фиксированный означает, что количество ответов между подкреплением или количество времени между подкреплением установлено и не изменяется.
  • Интервал означает, что расписание основано на времени между подкреплением , а соотношение означает, что расписание основано на количестве ответов между подкреплением .
  • Угасание поведения подкрепление происходит в какой-то момент после остановки подкрепления , и скорость, с которой это происходит, зависит от расписания подкрепления .
  • Четыре расписания подкрепления дают разные образцы реакции.

• Формовка

  • Формирование — это метод оперантного кондиционирования, при котором последовательные приближения целевого поведения подкрепляются .
  • Затем усиливает ответ, который больше похож на целевое поведение.
  • Вы больше не будете подкрепить ранее подкрепленным ответом .
  • Затем начните с усилить ответ, который еще больше напоминает целевое поведение.
  • Продолжайте до , чтобы усилить все ближе и ближе приближения к целевому поведению.

• Основные принципы оперантного кондиционирования

  • Оперантное обусловливание, теория бихевиоризма, утверждает, что поведение усваивается подкреплением последствий с течением времени.
  • Он также считал, что эта научная ассоциация может прекратиться или исчезнуть, если подкрепление или наказание будет удалено.
  • В его экспериментах использовались схемы формирования, подкрепления, и подкрепления, , чтобы доказать важность взаимосвязи, которую животные формируют между поведением и результатами.
  • Это достигается посредством подкрепления , или вознаграждения, сегментов целевого поведения, и может быть протестировано с помощью большого количества разнообразных действий и вознаграждений.
  • В экспериментах был сделан шаг вперед, и в них были включены различные графики подкрепления , которые усложнялись по мере продолжения испытаний.

• Бессознательное восприятие и влияние на поведение

  • Подсознательная реклама была впервые создана Джеймсом Викари в 1957 году, исследователем рынка, когда он вставил слова «Ешьте попкорн» и «Выпей кока-колу» в фильм, чтобы изучить влияние, которое она окажет на концессионные продажи фильмов.

• Поведенческая психология

  • Усиление отклика происходит через подкрепление .
  • Скиннер описал два типа подкрепления : положительное подкрепление , которое представляет собой введение положительных последствий, таких как еда, приятные занятия или внимание других, и отрицательное подкрепление , которое представляет собой устранение отрицательных последствий, таких как как боль или громкий шум.
  • Скиннер считал человеческое поведение сформированным путем проб и ошибок посредством подкрепления и наказания, без какой-либо ссылки на внутренние конфликты или восприятие.
  • Некоторые поведенческие терапии используют теории оперантного обусловливания Скиннера: не усиливая определенные поведения, это поведение можно подавить.
  • Позже это привело к прикладному анализу поведения (ABA), в котором методы оперантного обусловливания используются для закрепления положительного поведения и наказания за нежелательное поведение.

• Основные принципы оперантного кондиционирования: Скиннер

  • Он также считал, что эта научная ассоциация может прекратиться или исчезнуть, если подкрепление или наказание будут удалены.
  • Самые известные исследования Скиннера были простыми подкреплениями. эксперимента, проведенного на лабораторных крысах и домашних голубях, продемонстрировали самые основные принципы оперантной обусловленности.
  • В этих коробках он представлял своим испытуемым положительное подкрепление , отрицательное подкрепление или отвращающие стимулы в различных временных интервалах (или «расписаниях»), которые были разработаны для создания или подавления определенного целевого поведения.
  • Процесс, с помощью которого можно было упорядочить непредвиденные обстоятельства подкрепления , ответственного за создание определенного поведения, затем стал называться оперантным условием.
  • Вместо вознаграждения только за целевое или желаемое поведение, процесс формирования включает подкрепление последовательных приближений целевого поведения.

• Стимулирующая теория мотивации и внутренней и внешней мотивации

  • Если внешние стимулы используются для стимулирования поведения, которое человек уже считает мотивирующим (даже без внешнего подкрепления ), внутренняя мотивация такого поведения может со временем уменьшаться.
  • Другие исследования показывают, что внутренняя мотивация может быть не столь уязвима для воздействия внешних подкреплений , и на самом деле подкрепление , такое как словесная похвала, действительно может усилить внутреннюю мотивацию (Arnold, 1976; Cameron & Pierce, 1994).
  • На это могут влиять несколько факторов: например, физическое подкрепление (например, деньги), как было показано, более негативно влияет на внутреннюю мотивацию, чем словесное подкрепление (например, похвала).
  • Например, похвала может иметь меньшее влияние на поведение людей с высокой самооценкой, потому что у них не будет той потребности в одобрении, которая делала бы внешнюю похвалу подкрепляющей .

Внешние и внутренние сигналы — отрицательное и положительное подкрепление

Когда я был молод, родители учили меня, что важно помнить о том, что ты говоришь другим.

«Подумай, прежде чем говорить», — говорили они мне.

Эта старая пословица, укоренившаяся в моей голове на протяжении многих лет, имеет для меня гораздо большее отношение, чем я когда-либо предполагал.Когда я стал старше и приобрел больше мудрости, я обнаружил — особенно при работе со спортсменами — что слова, которые мы используем, и то, как мы их используем, имеют значение.

При развитии атлетов то, что вы говорите, называемое «подсказкой», может вызвать положительную или отрицательную реакцию. Посредством сигналов тренеры могут сосредоточить внимание спортсмена либо изнутри на движениях своего тела, либо извне — на влиянии их движения на окружающую среду. Исследователи обнаружили, что спортивные движения в таких видах спорта, как гольф, которые требуют выработки силы или мощности, могут быть значительно увеличены внешними сигналами (Bredin, Dickson and Warburton, 2013).

Внутренние и внешние сигналы

Пример разницы между внутренним и внешним сигналом можно увидеть во взаимодействии
между Крисом Финном, физиотерапевтом и тренером по силовой и физической подготовке Par4success Sports
Performance, и спортсменом, которого он тренировал. Чтобы заставить спортсменку поднимать колени выше
во время бега, Финн подала внешний сигнал «бегать по высокой траве», а затем внутренний сигнал тренировки «высокие колени», в то время как спортсмен прижал руки к стене.

Как тренер, важно определять цели, которых вы и ваш спортсмен пытаетесь достичь, и не усложнять подсказки. При обучении новому образцу движений это иногда может расстраивать как тренера, так и спортсмена, но каждый учится в своем собственном темпе и будет реагировать на различные сигналы, основанные на собственном личном опыте (Wulf 2010). Развитие отношений со спортсменом облегчит общение. Проявление терпения и умение говорить одно и то же по-разному до тех пор, пока не будет достигнут желаемый результат — признак прилежного и внимательного коуча.

Положительное и отрицательное усиление

Другой способ, которым тренеры пытаются вызвать реакцию спортсмена, — это положительное и отрицательное подкрепление. Положительное относится к подкрепляющему стимулу, который тренер хочет, чтобы спортсмен продолжал, тогда как отрицательное подкрепление возникает при попытке удалить отрицательный стимул в результате поведения. Отрицательная обратная связь НЕ является наказанием и считается более эффективной при изменении первоначальной привычки. Но со временем этот эффект проходит.Было показано, что использование комбинации того и другого, при котором отрицательная обратная связь дает начало, а положительная — поддерживает прогресс, является более успешным методом (McLeod 2015).

В качестве примера рассмотрим игрока в гольф, который перебил мяч. Отрицательная обратная связь устранит крик (неблагоприятный стимул) из дома члена, в который вы продолжаете биться. Положительные отзывы предполагают, что тренер хвалит своего спортсмена: «Отличная работа — не попасть в точку на первой лунке».«Хорошо, возможно, мне нужно поработать над этим.

В целом, более продуктивно помнить о том, как мы разговариваем друг с другом (на самом деле, во всех сферах жизни). Но, имея дело конкретно со спортсменом, крайне важно понимать, как слова, которые вы выбираете посредством внешних и внутренних сигналов, и то, как вы их произносите, будут влиять на спортсмена и помогать или мешать его выступлениям.

Marc Beeber
PGA, MPT
Intern, Spring 2017

Артикул:

Бредин, С., Диксон, Д., и Уорбертон, Д., 2013. Влияние различной концентрации внимания на показатели физической подготовки, связанные со здоровьем. Прикладная физиология, питание и обмен веществ. 38, стр.
161-168

Маклеод, С., 2015. Скиннер — Оперантное кондиционирование. Получено с www.simplypsychology.org/operant- Condition.html
