Винтовые сваи технология установки: Монтаж винтовых свай своими руками: видео, технология, инструкция

Этапы и технология установки винтовых свай

Технология винтового фундамента очень проста, благодаря чему отчасти получила такое большое распространение.
✅ Цели статьи:
⏩Расписывая этапы мы вам покажем наглядно технический процесс монтажа свай.
⏩На что обратить пристальное внимание при установке. Как проконтролировать рабочих.

1. Расчет свайного поля

⏩Для расчета конфигурации фундамента необходимы данные о сооружении:

• План первого этажа.
• Толщина стен.
• Тип материала.

Эти данные позволяют нам выбрать диаметр опор и расставить их.
Статьи в помощь:

• таблица нагрузки, 57, 76, 89, 108.

• Расчет количества и расстановка на свайном поле Шаг свай.

⏩Также необходимо знать информацию по грунтам, перепаду высоты на пятне застройки и запланировать высоту фундамента над землей.
❗Если винтовые сваи ещё крутили на этом участке и есть подозрения на камни или слабые грунты типа торф желательно сделать пробник. Наши статьи для определение длины:

• Длина.
• Высота фундамента.
• Глубина завинчивания.

Это быстро и несложно для профессионалов, так что звоните нам +7 (812) 416-07-15
⏩ Подбор усиления фундамента с помощью обвязки.

2. Доставка

❗При монтаже винтовых свай, бригада из 2-4 рабочих и бригадира едет на автомобиле Газель. В неё же грузится инструмент, генератор, цемент, сама продукция и обвязочный профиль. Объем кузова ограничен 30-50 изделиями и длиной до 3500мм. Опоры большего размера надо уже согласовывать — не во все машины они могу влезть. Тоже и с количеством. Соответственно если продукции много и они габаритные, то едет доставка от завода 6 метров. Отдельная плата.
❗Также некоторые материалы например швеллер и металлические двутавровые балки есть смысл завозить размером 6 и более метров. Чтобы не резать на части и не терять прочность.

3. Разметка

В начале ставятся четыре угла и периметр.
❗Важно соблюдать расстояния строения от границы участка установленные в Градостроительном кодексе РФ от 29 декабря 2004 г., ФЗ РФ № 123-ФЗ о пожарной безопасности, а также нормам СНиП:

• Жилые сооружения: отступ 3м от соседского участка.
• Хозяйственные блоки, бани, гаражи, беседки: отступить 1 м.
• От здания до красной линии 5м. Если это обычный проезд — 3м.
• Между границей леса и домом должно остаться 15 м свободной земли.
• Между двумя деревянными домами 10-15 метров.

В случае несоблюдении этих норм, через суд, например соседи могут потребовать перенести дом.

4. Завинчивание

Закручивание винтового фундамента ответственная работа. Важно, что бы были выдержаны следующие параметры:
⏩ Глубина завинчивания.
1️⃣ Ниже глубины промерзания.
Сваи завинчиваются ниже глубины промерзания. Глубина промерзания в ленинградской области не превышает 1,5 метров.
2️⃣ До момента создания достаточного усилия на вкручивании, пока винт не упрется в плотный грунт.
Как правило в Ленинградской области опоры завинчиваются на глубину 1,6 — 1,8 метра.
В редких случаях сваи уходят глубже 2-х и даже 3-х метров. При большом количестве опор или при подозрении на плывуны на участке, целесообразно сделать пробное завинчивание.
Если же лопасть попадает в плывун это чувствуется по легкости завинчивания. В этом случае нужно использовать сваи большей длины либо использовать удлинители. СВСН проходят плывун насквозь и опираются на плотную почву.
✨ Допустимые погрешности:
✅ Предельно допустимые отклонения на хорошем грунте не более 2 см от оси. На каменистом грунте может быть намного больше.
✅ Максимальное отклонение осей погруженных опор от вертикали составляет ±2% их длины.
Про типы установки: вручную и механизировано.

5. Обрезка свай в уровень

Бригады СЗВС с помощью нивелира или лазерного уровня отмечают на металле нужную высоту. И болгаркой спиливают.
❗ Вот первая операция, где требуется источник 220 вольт. Если света нет, при выезде на монтаж с собой у рабочих есть генератор. Его смена оплачивается отдельно.

Работа нивелиром

6. Засыпаем ЦПС

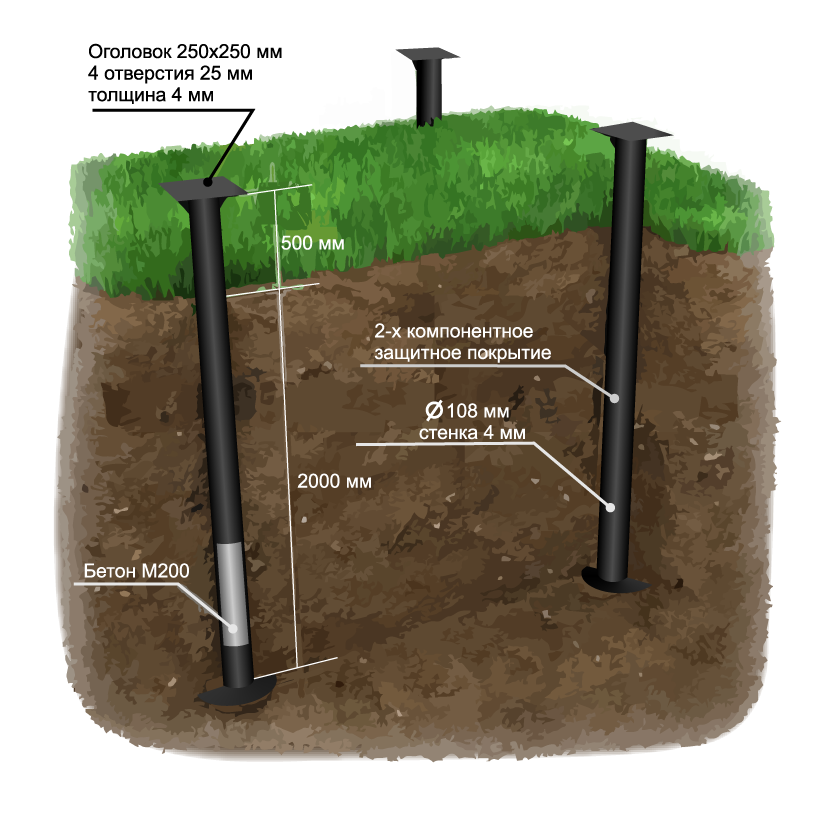

Засыпаем цемент-песчаную смесь в полость трубы, чтобы уменьшить коррозию металла и увеличить срок службы свайного фундамента. Есть специальная статья про засыпку.

Засыпка ЦПС в винтовую сваю

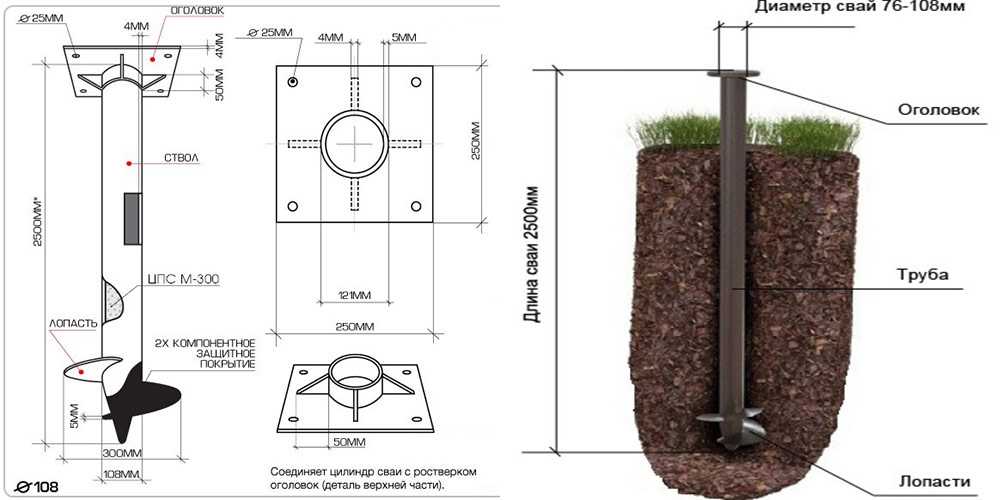

7. Привариваем оголовки, обвязка

1. Оголовки одеваются на опоры.
2. Выравниваются по уровню.
3. Привариваются сварочным аппаратом.
4. Сварной шов красится.

Далее выполняем работы по металлической обвязке, если она запланирована.

Готово!)

Расчет количества свай дом 8х8

Какое расстояние между винтовыми сваями

Какой длины покупать сваи

Глубина винтового фундамента

Винтовые сваи высота

Расчет размера оголовка винтовой сваи

Что такое пробник для винтовых свай

Обвязка винтовых свай

Засыпка ЦПС в винтовые сваи

Несущая способность винтовой сваи 108 таблица

Сваи винтовые завод купить

Механически и вручную, характерестики

Технология винтовых свайных фундаментов

Технология установки винтовых свай в Новосибирске, монтаж

Фундамент – это основа любого сооружения. Без него не возводится ни один строительный объект, ведь без соответствующей опоры конструкция сооружения попросту разрушится. Поэтому этап монтажа фундамента можно смело называть самым ответственным шагом на пути создания нового объекта. Постепенно данному вопросу стало уделяться больше внимания, так как люди поняли, что высокий уровень прочности основания обеспечивает  сооружению долгий срок службы.

Однако зачастую сооружение опоры даже для одноэтажного здания – удовольствие не из дешевых, так что люди ищут пути выхода из этой ситуации. И, стоит отметить, небезуспешно. Современные технологии производства различных строительных материалов позволяют обеспечивать возведение надежного и крепкого фундамента по разумной цене.

Наша компания производит винтовые сваи и предлагает услуги по созданию фундамента на их основе. Данный продукт хоть и не является абсолютной  новинкой, но свою популярность он получил в настоящее время, когда становится распространенным загородное строительство коттеджей из древесины. Вы спросите, почему? Дело в том, что такое основание не требует от заказчика серьезных материальных затрат, при этом оно по уровню прочности не уступает привычным для многих традиционным видам фундаментов. Одновременно с этим процесс его монтажа протекает быстро и «безболезненно» для окружающей местности. Как раз о технологии установки винтовых свай мы расскажем подробнее.

Процесс монтажа винтовых свай в Новосибирске:

1. Получив заказ на строительство фундамента, наши специалисты по предварительному согласованию, выезжают на место будущего возведения объекта, чтобы провести анализ участка. Прежде всего,  необходимо определить, какой грунт здесь преобладает (поскольку  различные типы грунтов имеют разную несущую способность), и на какую глубину следует устанавливать винтовые сваи для наилучшего результата. Также специалисты изучают перепады высот, если участок под застройку оказывается неровным. С учетом этих данных мы принимаем решение об использовании винтовых свай определенной длины. Диаметр ствола и количество свай зависят от материала планируемой постройки, расположения перегородок внутри здания и других факторов.  На этом же этапе определяется необходимость дополнительных работ и/или материалов для укрепления основания, как то: обвязка винтовых свай по периметру профильной трубой, «стягивание» верхушек свай металлическим швеллером и др. Таким образом, подготавливается проект будущего свайно-винтового фундамента, в четком соответствии с которым монтажная бригада будет производить работы.

2. Прибыв на объект в «полной боевой готовности», монтажники приступают к работе. Бригадир производит разметку пятна застройки. Первыми  вкручиваются угловые сваи,  затем остальные.

3. После того, как все сваи были успешно установлены, их необходимо подрезать по уровню.  Важно понимать, что винтовые сваи вкручиваются в грунт до упора  (об этом будет свидетельствовать деформация технологического отверстия, которое, естественно, срежется впоследствии), в связи с этим лопасти сваи могут оказаться на разной глубине, а верхушки, соответственно, на разной высоте над поверхностью земли.

4. Затем в выставленные в горизонт сваи заливается цементно-песчаный раствор с целью вытеснить воздух и предотвратить таким образом быструю коррозию металла изнутри. Как мы помним, снаружи наши сваи защищены специальным покрытием, обеспечивающим им длительный срок службы как в почве, так и в воде.

5. Завершаем свайно-винтовой фундамент приваркой к каждой свае оголовка (для последующего крепления к нему обвязочного бруса, либо металлического швеллера).  При этом сварочные швы тщательно обрабатываются и покрываются специальными составами с антикоррозийными свойствами.

Итак, все работы выполнены, объект можно передавать строителям для последующего возведения постройки. К слову,  приступать к строительству можно сразу же после монтажа фундамента, в отличие от других видов оснований, свайно-винтовой фундамент не нуждается в процессе выстаивания.

Таким образом, за 1-3 дня (в зависимости от масштабов строительства), Вы получаете экономичный, но при этом прочный и надежный фундамент даже на проблемном участке.

Новая технология или снова в моде?

Написано Дэвидом А. Брюсом 28 января 2021 г.

Хотя винтовые сваи широко не известны, они были проверенным методом фундамента в течение почти 200 лет, до появления бетона. Узнайте об их преимуществах.

Первый вопрос, который мы часто получаем: « Винтовые сваи — это новая технология? ». Хотя их использование и популярность растут с каждым годом, многие инженеры-геологи и инженеры-строители часто не знакомы с этой технологией. Дело осложняется тем, что во многих случаях студенты, которые станут нашими будущими инженерами, очень мало знают о винтовых сваях и их истории. Правда в том, что винтовые сваи [a.k.a. винты, винтовые сваи, винтовые опоры, винтовые сваи] появились на сцене в начале 1800-х годов. Александр Митчелл (1780-1868) применил винтовые сваи в 1836 г. для причалов, а в 1838 г. — для фундамента маяка. Чтобы представить ситуацию в перспективе, винтовые сваи предшествовали появлению портландцемента [1850-е] и первому использованию бензинового автомобиля [1886].

Существует множество теорий относительно того, почему в начале 20 ^го века использование винтовых свай сократилось; однако один из них кажется наиболее логичным. Паровой двигатель на рубеже веков стал серьезным сдвигом парадигмы в том, как можно было приводить в действие машины. Винтовые сваи часто устанавливались животными или людьми с помощью шпиля. Кабестан вращался и продвигал спираль в землю. Затем пришел Альберт Бишоп Ченс, который в 1907 году поддерживал опоры электропередач, соединяя растяжки со спиральными анкерами. Спирали продолжали находить все больше и больше применений по мере того, как 20

Чем винтовые сваи отличаются от других технологий? Говоря о машинах, давайте начнем с них. Множество свайных технологий; включая забивные сваи, требуют большой площади основания и высоких машин для установки. Эти машины часто могут вызывать осложнения там, где есть ограничения на месте; включая ограничения по линии участка и зазору над головой. Для установки винтовых свай обычно требуется оборудование гораздо меньшего профиля (например, ручное устройство, Bobcat или погрузчик с бортовым поворотом). Кроме того, винтовые сваи представляют собой предварительно спроектированное решение, которое можно масштабировать; обычно используют секции 3,5 фута, 5 футов, 7 футов и 10 футов. Эти факторы позволяют устанавливать сваи в местах с ограниченным пространством. Еще одним преимуществом винтовых свай является то, что они устанавливаются с низким уровнем шума и низкой вибрацией. Сравните это с забивными сваями, в которых установка часто громкая и может вызвать помехи и разрушительную вибрацию для окружающих конструкций и кварталов. Кроме того, в отличие от многих решений для бетонных свай, винтовые сваи экологически безопасны, поскольку они не требуют бетона при установке, а также не требуют земляных работ или удаления грунта.

Еще одним большим преимуществом винтовых свай является корреляция крутящего момента, что означает, что крутящий момент, необходимый для установки, можно использовать для прогнозирования осевой нагрузки сваи. Спиральные сваи обычно оцинковываются методом горячего погружения для увеличения срока службы в потенциально агрессивных грунтах. Спирали также могут быть установлены практически в любых погодных условиях, что делает их идеальным круглогодичным решением. Вероятно, одним из самых больших преимуществ винтовых свай является экономия средств. Если сравнить высокие затраты на мобилизацию и время, необходимое для других методов забивки свай, общая экономия затрат на винтовые сваи может быть экспоненциальной.

Вы заинтересованы в расширении своего бизнеса с помощью винтовых свай?
Узнайте, как стать сертифицированным установщиком CHANCE.

Каждый год количество проектов глубокого заложения с использованием винтовых закладок продолжает расти, как и доверие к этой технологии. Это проверенный 183-летний пример, который доказывает, что то, что когда-то было модным, может исчезнуть и снова вернуться с удвоенной силой.

Узнайте больше об использовании винтовых свай в вашем районе. Найдите местного дистрибьютора!

ВИНТОВЫЕ СВАИ – GTL INTERNATIONAL

Первое зарегистрированное использование винтовой сваи было сделано в 1836 году слепым каменщиком и инженером-строителем по имени Александр Митчелл. Митчелл родился в Ирландии 13 апреля 1780 года и учился в Белфастской академии. Он постепенно терял зрение с 6 до 21 года. Слепота ограничивала карьерные возможности Митчелла, поэтому днем ​​он занимался изготовлением кирпича, а в свободное время изучал механику, математику, естественные науки и строительство зданий. Одна из проблем что озадачило Митчелла, так это то, как лучше находить морские сооружения на слабых почвах, таких как песчаные рифы, илистые отмели и берега устьев рек. В возрасте 52 лет Митчелл придумал решение этой проблемы — винтовую сваю. В 1833 г. Митчелл запатентовал свое изобретение в Лондоне. Митчелл назвал это устройство «винтовой сваей», и первое его использование было для швартовки кораблей. Куча была превращена в землю силой человека и животных с помощью большого колеса с деревянной ручкой, называемого шпиль. Винтовые сваи длиной порядка 6 м с диаметром ствола 127 мм требовали до 30 человек для работы на шпиле. Иногда использовались лошади и ослы, а также водометы. В 1838 году Митчелл использовал винтовые сваи.

Винтовая (винтовая) свая ввинчивается в землю с помощью шнека, гидравлически приводимого в действие экскаватором. Глубина сваи достигается за счет механического соединения дополнительных секций шахты перед установкой. Диаметр винтовых пластин зависит от заданной нагрузки и грунтовых условий. Технология винтового свайного фундамента GTL заключается не столько в изготовлении продукта, сколько в конкретном инженерном проекте, при этом фундамент проектируется как решение конкретного требования или условия.

На протяжении всего процесса установки GTL контролирует крутящий момент при установке и выравнивание свай. Установка может выполняться в любом месте, где можно разместить экскаватор или гидравлическое оборудование, например, кран, вилочный погрузчик и т. д. Установка над водой может выполняться с баржи, плавучего понтона и инженерной платформы, как это было разработано для Брайтонского пирса.

GTL контролировать крутящий момент при установке по следующим причинам:

✦ Для качественной оценки вскрываемых грунтов на различной глубине. Записанный крутящий момент и глубина установки будут интерпретированы в соответствии с существующими данными грунта в виде графика. Интерпретируя данные о грунте в зависимости от крутящего момента при установке, можно получить корреляцию, которая позволяет определить простую стратегию проверки.

✦ Для поддержания целостности винтовой (винтовой) сваи во время установки и уменьшения повреждений из-за превышения прочности на кручение любого из компонентов сваи.

Каждая спиральная (винтовая) свая имеет максимальный уровень напряжения, который нельзя превышать. Допуски Спецификация сваи ICE предусматривает определенные максимально допустимые отклонения для готовой сваи, а именно: Вертикальное отклонение на любом уровне составляет 1:75.

Максимальное отклонение центра сваи от центральной точки, показанной на чертежах, составляет 75 мм в любое направление на уровне начального уровня поверхности. Верхняя отметка должна быть в пределах 25 мм от проектной вертикальной отметки. В подавляющем большинстве случаев GTL может улучшить эти допуски, однако мы проектируем нашу раму/ростверки свай с учетом этих допусков.

Спиральные сваи представляют собой превосходный фундамент с низкой ударной нагрузкой для объектов, расположенных в экологически чувствительных районах, таких как водно-болотные угодья, русла рек, прерии или исторические места.

Фундаментная система GTL известна своей простотой и скоростью установки. Вот некоторые из преимуществ:

Скорость установки – обычно установка стандартной 6-метровой сваи занимает в среднем десять минут. Это сокращает время заключения контракта, предварительную подготовку на месте, скорость выхода на рынок и закрытие дорог/путей. среди прочих факторов.

Без брака – с учетом постоянно растущей стоимости удаления навоза решение оказывается финансово и экологически жизнеспособным, особенно в загрязненной земле.

Без бетона – без времени отверждения, поэтому нагрузки можно прикладывать немедленно.

Экологичность — благодаря обратному процессу установки винтовая свая может быть выведена из эксплуатации и повторно использована, оставив площадку с нуля.
