Способы и технология установки свай 🔨

Сваи в современном строительстве заняли прочное и, по праву, заслуженное место в обустройстве фундаментов, благодаря ряду неоспоримых преимуществ, по сравнению с традиционными ленточными фундаментами.

Оглавление:

• Способы установки свай
• Установка винтовых свай
• Установка свай с помощью техники
• Установка свай вручную
• Технология установки забивных железобетонных свай
• Технология установки буронабивных свай

В зависимости от типа применяемых свай, будут отличаться и способы их установки. Среди довольно большого количества решений, применяемых при установке свай можно выделить несколько, основных способов, зависящих от типа грунтов в месте строительства и параметров выбранных свай:

• Забивка свай;
• Ввинчивание;
• Вдавливание;
• Вибрационная установка;
• Подмыв.

Важно! Определить вид грунта и, наиболее отвечающий местным условиям, способ установки свай, может только специалист строитель, после проведения всех подготовительных работ.

Винтовые сваи представляют собой металлическую трубу, со специальным антикоррозийным покрытием. На одном конце винтовой сваи закреплен бур специальной конструкции, которая позволяет уплотнять грунт, по мере заглубления, так же данный элемент позволяет, установленной свае, выдерживать значительную нагрузку, за счет формирования опорного профиля, и помогает избежать вертикальных смещений, во время сезонных подвижек грунта.

Рис. 1 Винтовая свая

Установка данного типа свай может производится как с применением спецтехники, так и ручным способом.

Механизированный способ установки – позволяет, значительно сократить время, затраченное на обустройство свайного поля, но финансово оправдан только при строительстве больших объектов, или когда сроки, отведенные на строительство не позволяют использовать другие способы установки. В случае механизированной установки применяют специальную машину для установки винтовых свай.

Порядок действий механизированной установке свай:

• На размеченном участке, обустраиваются ревизионные скважины, глубиной около 30 % от длинны сваи. Данные скважины бурятся в местах будущей установки свай.
• После бурения ревизионных скважин в них, с помощью крана, погружаются сами сваи.
• После этого верхнюю часть сваи закрепляют в специальное крепление на установке, после проведения необходимых работ свая завинчивается в грунт не необходимую глубину.

Рис. 2 Буровая машина

Если механизированная установка, по каким-либо причинам не оправдана, производят монтаж свай с помощью ручного ворота . Порядок проводимых действий в этом случае, следующий:

• Проводится бурение калибровочной скважины, на глубину 30% от длины самой сваи. В случае если длина сваи составляет менее двух метров, данным этапом можно пренебречь.
• В отверстия на оголовке сваи вставляется металлическая труба или лом. После этого, производится вращение сваи и ее заглубление в грунт. При применении ручного ворота необходим , постоянный, контроль вертикального положения сваи, как правило данную операцию выполняют с помощью гидроуровня. Свая углубляется в грунт до метки, которая предварительно наносится на тело сваи, уровень метки может быть различным в зависимости от качества грунтов на строительной площадке.

Железобетонные сваи являются приоритетным вариантом при строительстве объектов обладающих большой массой и высоким значение оказываемого на грунт давления. При всех достоинствах — высокой прочности, большой глубиной а следовательно и более равномерным распределением нагрузки, имеют и недостатки – сложности при транспортировке, установка данного вида свай может проводиться только с использованием спецтехники.

Установку забивных свай можно разделить на несколько этапов:

• Геодезическая разметка территории будущего свайного поля. Позволяет определить наиболее предпочтительные точки для бурения.
• Пробная забивка – для уточнения состава грунтов строительной площадки и их подвижности. А так же уточнения способности сваи выдерживать динамические нагрузки на данном участке.

При соблюдении всех необходимых условий производится забивка свай. Забивка осуществляется с помощью ударных молотов с массой рабочей части от 0,3 до 10 тонн. Перед забивкой сваю устанавливают строго вертикально, допустимое отклонение должно быть не более одного градуса, в противном случае свая либо выравнивается, либо извлекается и устанавливается заново.

Рис. 3 Установка железобетонной сваи

Преимуществами фундаментов сооружаемых из забивных железобетонных свая является их устойчивость к горизонтально направленным нагрузкам, и равномерное распределение нагрузок по всей площади фундамента.

Важно! Для правильного обустройства свайного поля, необходимо обязательное проведение исследовательских работ и составление, по их результатам, проектной документации.

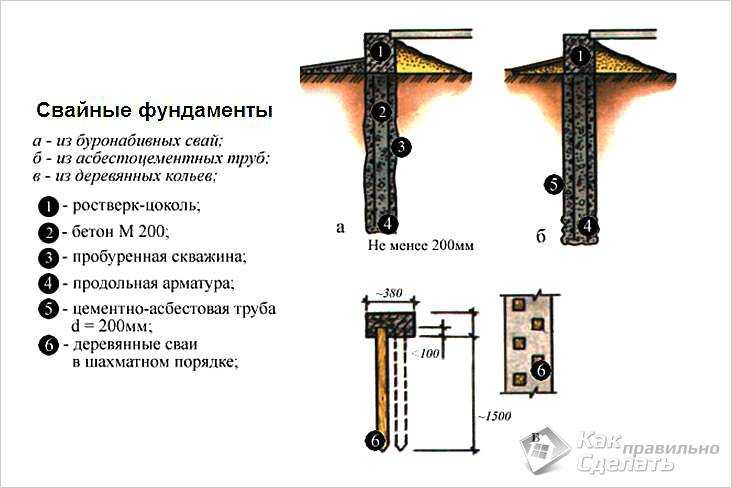

Буронабивные сваи — это, своего рода, железобетонные сваи, применяемые для строительства больших объектов с давлением на грунт десятки тысяч тонн. Особенностью таких свай является то, что, при необходимости они могут быть усилены с помощью дополнительного армирования. Установка буронабивных свай подразделяется на несколько этапов:

• На первом этапе установки, в грунте, высверливается специальная скважина, диаметр которой определяется проектной документацией. Глубина бурения может достигать 40 м.
• После бурения в скважину опускают специальный армирующий каркас, чаще всего стальной. При установки на слабых или подвижных грунтах, проводят дополнительное укрепление каркаса, с помощью специальных строительных растворов.
• После монтажа армирующего каркаса производится заливка скважины бетоном. Этот этап имеет очень большое значение, так – как при несоблюдении всех технологических требования не получится получить требуемую прочность конструкции.
• Конечным этапом установки является формирование «головы» сваи при помощи специального приспособления — кондуктора.

Рис. 4 Этапы погружения железобетонных свай

Не смотря на довольно сложную установку, буронабивные сваи имеют ряд преимуществ, по сравнению с остальными типами свай применяемых в строительстве:

• Диаметр такой сваи может быть увеличен, даже после установки.
• Глубина установки исключает сезонные изменения температуры.
• Высокая надежность при, сравнительно, небольших материальных затратах.
• При установке не нарушается структура окружающих грунтов.
• Ввиду особенностей установки позволяют расширение, собственного, диаметра до требуемых величин, а следовательно и увеличение возможных нагрузок.

Таким образом, для строительства небольшого загородного дома, до двух этажей, идеальным решением, как с финансовой стороны, так и по затраченному времени будет являться установка винтовых свай. Если же высота постройки превышает три этажа или характер грунтов не позволяет использовать винтовые сваи, тогда лучшим вариантом будет использование забивных свай. Буронабивные сваи устанавливаются, если ожидается высокая нагрузка на фундамент строения, например, при оборудовании бассейна большого объема на значительной высоте от уровня почвы.

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Технология и устройство винтовых свай, технологии монтажа.

Винтовые свайные фундаменты — это новейшая разработка, которая ранее применялась в военной промышленности для быстрого возведения мостов, высоковольтных линий, различных сооружений на неустойчивых, болотистых и промерзших грунтах.

Сегодня технология винтовых свай, позволяющая без лишних затрат смонтировать фундамент буквально на любом месте, доступна и простому обывателю.

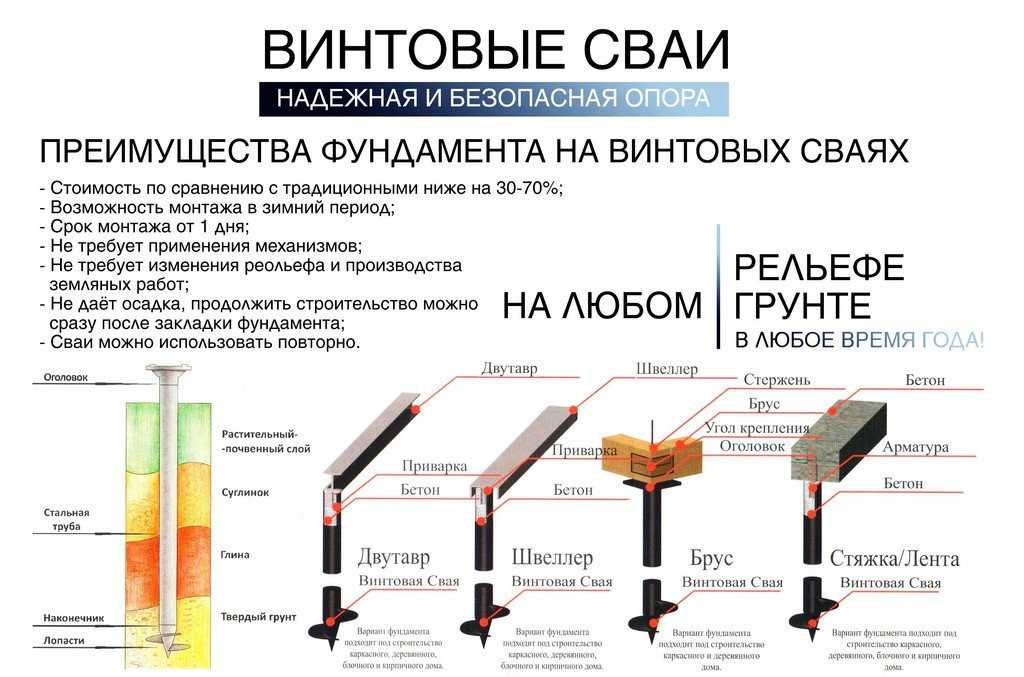

Благодаря уникальности своей конструкции свайно-винтовой фундамент обладает огромным преимуществом по сравнению со стандартными типами фундаментов. В процессе монтажа сваи (ввинчивании), за счет движения ее лопастей, происходит уплотнение почвы, что способствует повышению устойчивости и долговечности фундамента в целом. Правильно заложенный свайно-винтовой фундамент прослужит десятилетия даже на неустойчивой, зыбкой почве!

Однако не будем забегать вперед и разберём все этапы по закладке свайно-винтового фундамента. Технология погружения свай довольно проста, однако необходимо учесть и соблюсти множество нюансов и только потом приниматься за установку свай в грунт.

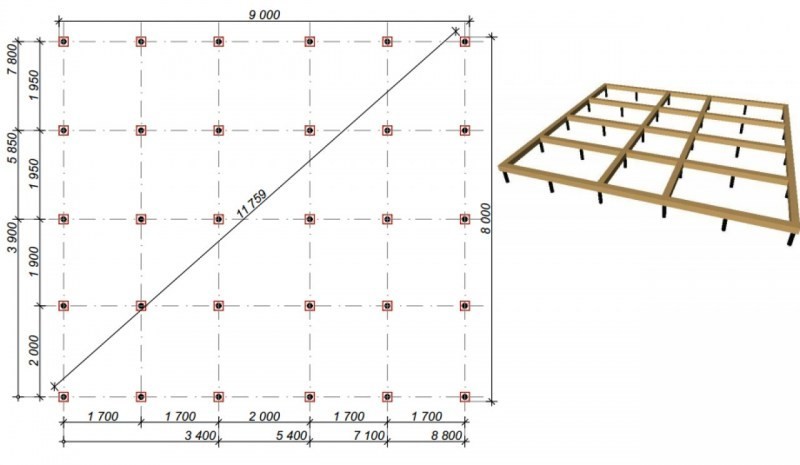

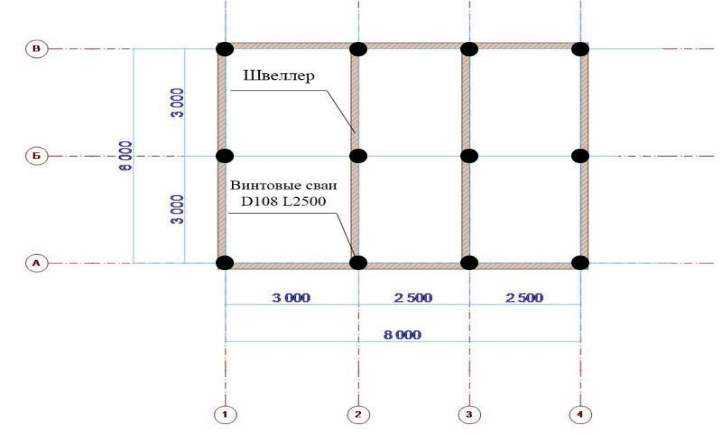

Перед возведением свайного фундамента необходимо рассчитать и определить количество свай и расстояние между ними, а также наметить по всему периметру места установки опор и глубину залегания неустойчивого грунта. Вся основа таких фундаментов – винтовая свая, представляющая собой металлическую трубу с прикрепленными буровыми лопастями. Устройство лопастей таково, что при закручивании грунт не разрыхляется, а наоборот, уплотняется.

Когда процесс расчетов и замеров подходит к концу, начинается этап монтажа свай. Установка свай может быть произведена как с помощью специальной техники, так и вручную. Однако в некоторых случаях использование тяжёлой техники просто невозможно (например, машина не может подъехать к месту проведения монтажа). Конечно, монтаж свай вручную займет немного больше времени и потребует приложить немалые усилия (особенно если сваи большого диаметра), однако правильно ввернуть сваю вручную более чем возможно. В большинстве случаев монтаж производится только вручную, так как арендовать спецтехнику не каждому по карману, а сваи малого диаметра (до 108 мм) ввинчиваются в грунт относительно легко.

В соответствии с заранее разработанными чертежами возведения фундамента сваи закручиваются на глубину завершения торфяного или просадочного слоя. Если длины сваи недостаточно, ее можно нарастить. В настоящие время выпускаются сварные сваи длиной до 9 метров, что достаточно для любого вида грунта. После установки всех составляющих лишние части отрезаются по уровню будущего фундамента и бетонируются. Для повышения общей целостности конструкции сваи скрепляются между собой при помощи швеллера или бруса (в зависимости от вида постройки).

Если сваи обвязывают брусом, то на них устанавливают оголовки, которые служат своеобразной площадкой для крепления бруса. В случае обвязки свай металлом оголовки не применяются. В целях предохранения от коррозийных воздействий устанавливаются свайные оголовки, после чего всё покрывается специальным составом на основе эмали и эпоксидной смолы, который применяется для защиты подводных частей морских кораблей и ледоколов. В случае, когда грунт, на котором устанавливается фундамент, имеет неоднородную вышину, проблема решается вкручиванием свай на разную высоту и затем выравниванием их по заданному уровню.

Технология винтовых свай позволяет монтировать сооружения даже на пригорках и в любом другом затрудненном для постройки месте. При строительстве временных сооружений, если сваи не забетонированные, их можно выкрутить и использовать повторно. Винтовые сваи имеют высокую устойчивость и могут выдерживать нагрузки до 4-5 тонн на каждую, при условии если свая длинной 2.5 м. диаметр 108 мм. толщина ствола 4 мм. на основании имеется лопасть длинной в полтора оборота, шириной 300-350 мм. и толщиной не менее 5 мм. После установки сваи, полость необходимо заполнить бетоном, достаточно марки М300. В зимнее время используются присадки. Для большей сохранности их покрывают слоем двухкомпонентного полимерного состава, который защищает не только внешнюю часть, но и внутреннюю. Срок эксплуатации свай составляет от 80 до 100 лет.

Винтовые сваи можно установить и самостоятельно, однако если вы не обладаете практическим опытом и специальными знаниями технологии погружения свай, то лучше всего обратиться к специалистам. Сам процесс ввинчивания сваи в грунт относительно прост, однако при этом необходимо соблюсти множество небольших, но важных особенностей, от которых и будет зависеть качество и долговечность будущего фундамента. Кроме того, винтовую сваю очень легко повредить, если производить ввинчивание неправильно, что в свою очередь приведёт к дополнительным затратам.

• Технология винтовых свай идеально подходит для большинства типов зданий, в частности, таких как дома из бруса, сооружения по каркасной и модульной технологии, дома из газобетона, бани, дачи и беседки. Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна. С каждым годом технология свайно-винтового фундамента становится всё более и более популярна в России.

Учитывая целый ряд факторов, а также потенциал такого фундамента можно смело заявить, что винтовые сваи это будущее малого гражданского строительства. Так что если перед вами встал выбор, какой фундамент лучше использовать, то обратите пристальное внимание на сваи. При минимальных затратах и в кратчайшие сроки вы получите надёжный фундамент, который прослужит десятилетия даже будучи заложен на сложном грунте!

Установка системы винтовых свай

Стабилизируйте свой фундамент с помощью винтовых свай

Независимо от размера и формы, самым важным компонентом любой недвижимости во Флориде является ее фундамент. Фундамент – это конструкция, поддерживающая здание с нуля. Поскольку фундамент играет такую ​​важную роль в общем строительстве жилой и коммерческой недвижимости, не менее важно нанять авторитетную компанию по ремонту фундаментов для создания вашего фундамента и инвестировать в высококачественные материалы для строительства нового фундамента. Stable Foundation Solutions, Inc. предоставляет полные услуги фундамента , включая установку винтовых свай в Санкт-Петербурге, Тампе, Майами, Кейп-Корал, Неаполе и Форт. Майерс, среди других городов Флориды, использует экономически эффективные методы, лучшие в отрасли методы ремонта и инновационные фундаментные решения для устойчивых результатов.

Экономичность

Спиральные сваи обеспечивают экономичное решение сложных проблем с фундаментом и могут использоваться для подкрепления фундамента или во время нового строительства для возможности немедленной нагрузки и экономической эффективности по сравнению с традиционными методами фундамента. Эти компоненты имеют встроенный контроль качества с отслеживанием отношения крутящего момента к мощности в режиме реального времени во время установки.

Time-Efficient

Спиральные сваи предлагают экономичное решение проблем устойчивости фундамента в сочетании с доступностью по времени. Эти компоненты могут быть установлены быстрее, чем другие типы компонентов фундамента. Использование винтовых свай повышает эффективность выполнения строительных проектов, поэтому вы можете начать строительство нового дома или бизнес-структуры с меньшими задержками.

Готовые

Спиральные сваи быстро устанавливаются и обладают встроенными преимуществами. Предварительно спроектированная система обеспечивает полностью предсказуемые результаты установки. Эти компоненты бывают самых разных типов свай и грузоподъемности (в диапазоне от 8 до 200 тонн), обеспечивают повышенную гибкость и требуют лишь небольшого маневренного установочного оборудования.

Как используются винтовые сваи?

Винтовые сваи широко используются, особенно при строительстве фундаментов. Некоторые из наиболее типичных применений винтовых свай включают забивку глубоких фундаментов для нового строительства; укрепление фундамента строения; создание фундамента без какой-либо формы бетона; создание настенных анкеров или подхватов; укрепление конструкции на постоянной или временной основе; создание грунтовых анкеров для стабилизации склона; обвязка инженерной сети или трубопровода; изготовление откидного настенного анкера; возведение переборок или волноломов; или строительство мостов, пешеходных дорожек или тротуаров для пешеходов.

Семейное владение и управление Обслуживание всей Флориды

Тампа
Офисы (813) 501-2670

Джексонвилл
Офисы (904) 667-0580

Орландо
Офисы (407) 349-8597

Гейнсвилл
Офисы (386) 454-8000

Неаполь/Форт. Майерс
Офисы (239) 317-8645

Майами
Офисы (786) 591-0420

Винтовые/винтовые сваи | Keller Group plc

Винтовые сваи, также известные как винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками (спираль/спирали) различных размеров в соответствии с конкретными грунтовыми условиями площадки.

Общего назначения

Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций

Подпорка существующих фундаментов

Мосты (устои, колонны)

Переходы

Телекоммуникационные мачты/платформы

Электрооборудование, пилоны и опоры

Здания/модульные здания

3 Линейное оборудование, эстакады, эстакады, эстакады

Дорожные конструкции (вывески)

Временные/постоянные сидения (трибуны)

Анкеры (задние стойки/натяжные оттяжки)

Подпорные стены, защита от наводнений

Ветряные турбины

Солнечные электростанции

Ограждение

Процесс

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с навесным двигателем, который контролирует крутящий момент, достигаемый во время установки, для проверки конструкции.

Винтовые сваи перемещаются в заданные (проектные) опорные слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Спиральные лопасти, стратегически расположенные вдоль ствола, проникают в почву без шнека, перемещая почву, в то время как крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 300 кН, подъемные нагрузки до 200 кН в зависимости от состояния грунта и боковые нагрузки до 25 кН. Более высокие боковые силы можно ограничить добавлением бетонной манжеты к верхней части головы сваи.

Детальное понимание подповерхностных условий (особенно типа слоев грунта, уровней слоев и прочности (значения SPT ‘N’) на глубину необходимо для правильной интерпретации требуемой конструкции и допустимого крутящего момента.

По завершению верхняя часть сваи могут быть соединены с конструкцией различными способами путем прямого соединения стальной фланцевой пластины или соединения пластины/армирования с бетоном

Преимущества

Постоянные или временные применения

Съемный с использованием того же оборудования и методов, снижающий воздействие на окружающую среду

Многоразовый, поэтому экологически безопасный продукт

Может быть загружен мгновенно, что сокращает время и стоимость программы

Может быть установлен в любых погодных условиях

Без порчи

Может быть установлен в загрязненных почвах

Может быть установлен в большинстве почвенных условий

Отсутствие шума и вибрации во время установки

Гарантия качества

Компания Keller может использовать свои знания и опыт, чтобы предложить и успешно реализовать оптимальное решение. Тестирование статической нагрузки может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым критериям расчета.
