Содержание

Как делают винтовые сваи?

Для строительства любого объекта необходим фундамент, передающий нагрузку от сооружения на твердые слои почвы. Существуют разные типы оснований, обладающие достоинствами и недостатками. В последние годы огромную популярность приобрел винтовой фундамент, который отличается простотой, малой стоимостью и минимальными сроками обустройства.

Свайно-винтовые конструкции позволяют легко и просто строить сооружения различного назначения, потому многих собственников интересует, как делают винтовые сваи и можно ли самостоятельно изготовить опоры для дальнейшего применения? Самому сваи сделать действительно можно, однако по качеству они будут уступать заводским и, возможно, будут иметь далеко не все положительные характеристики, делающие опоры столь востребованными.

Преимущества строительства на свайно-винтовых фундаментах

Профессионалы рекомендуют выбирать заводские сваи, обладающие множеством преимуществ:

Быстрый монтаж. На подготовку и ввинчивание опоры обычно уходит не больше 20 минут, благодаря чему строительство фундамента можно выполнить за пару дней.
Отсутствие требований к грунту. Опоры обеспечивают зданию достаточную надежность практически на любой земле, включая болотистые, сыпучие почвы.
Отсутствие земляных работ. Для обустройства основания не нужно рыть траншеи и использовать специализированную технику.
Низкая стоимость. Свайный фундамент обходится дешевле ленточного в среднем на 50%.
Всесезонность. Строительство может выполняться в любое время года, зимой и во время выпадения осадков.
Простота установки. Для монтажа не нужно использовать специализированных инструментов и можно быстро обустроить основание для последующего строительства полностью самостоятельно

Как изготавливают винтовые сваи?

Популярность свайного строительства объясняется не только достоинствами таких конструкций, но и возможностью изготовить опоры самостоятельно. Такие изделия достаточно просты, они представляют металлическую трубу, на конце которой размещается острый наконечник с лопастями, обеспечивающим возможность ввинчивать ее в землю.

Чтобы сделать винтовую сваю самостоятельно, потребуются трубы достаточного диаметра и длины, листовое железо и готовые лопасти. Сначала из железа делают наконечник для трубы, сворачивая его конусом и сваривая по шву. Наконечник сваркой закрепляют на одном конце опоры и приваривают к нему лопасти, а затем обрабатывают все изделие антикоррозийными веществами, для защиты от ржавчины.

Процедура изготовления кажется очень простой, однако нужно учитывать, что при использовании самодельных свай никто не будет нести ответственность за их несущую способность, прочность и долговечность. Из-за этого изделия не рекомендуется использовать для строительства жилых домов и других тяжелых конструкций. А вот для возведения ограждений и легких навесов они вполне подойдут.

Установка опорных элементов (заводских и самодельных) выполняется одинаково. Осуществляется проектирование и разметка стройплощадки, сваи поочередно ввинчивают в землю на расчетную глубину, обрезают и бетонируют. Заливка полости труб бетонным раствором повышает нагрузку, которую они могут выдерживать, и защищает внутренние элементы изделия от коррозийных процессов.

Винтовые сваи. Нюансы и особенности эксплуатации.

Одним из самых распространенных видов фундамента в малоэтажном строительстве сегодня является фундамент из винтовых свай. Это не удивительно, учитывая, какими практическими преимуществами обладает свайно-винтовой фундамент в сравнении с забивными ЖБ сваями, лентой или плитой. Безусловно, с точки зрения инженерных характеристик, все типы бетонных фундаментов имеют превосходство. Естественно, выбирая фундамент для дома необходимо исходить из результатов геологических изысканий на вашем участке. Для разных типов грунтов используют разный фундамент. Но практика и расчёты показывают, что винтовые сваи идеально подходят для малоэтажного строительства в нашей стране.

Одним из основных преимуществ свайно-винтового фундамента является его цена. Этот фундамент будет минимум на 20% дешевле, чем ЖБ сваи и мелкозаглубленное ленточное основание, и на 50% процентов дешевле, чем фундамент из монолитной плиты.

Учтивая, какие волнения рынка нам пришлось переживать в 2021 году и с каким ростом цен мы столкнулись, винтовые сваи стали, своего рода, антикризисным решением для многих заказчиков, рассчитывавших на ЖБ сваи или ленту. Подробно о ценовом ралли писали в нашем инстаграме, пост по ссылке: https://www.instagram.com/p/CQf-e-DnJI5/.

Если в качестве фундамента для своего дома вы все-таки рассматриваете только ЖБ сваи, ознакомьтесь вот с этой статьей: https://topshouse.ru/blog/7497/. А если интересно почитать про все типы фундамента и их различия, стоит заглянуть сюда: https://topshouse.ru/blog/7224/. Далее переходим к винтовым сваям и их характеристикам.

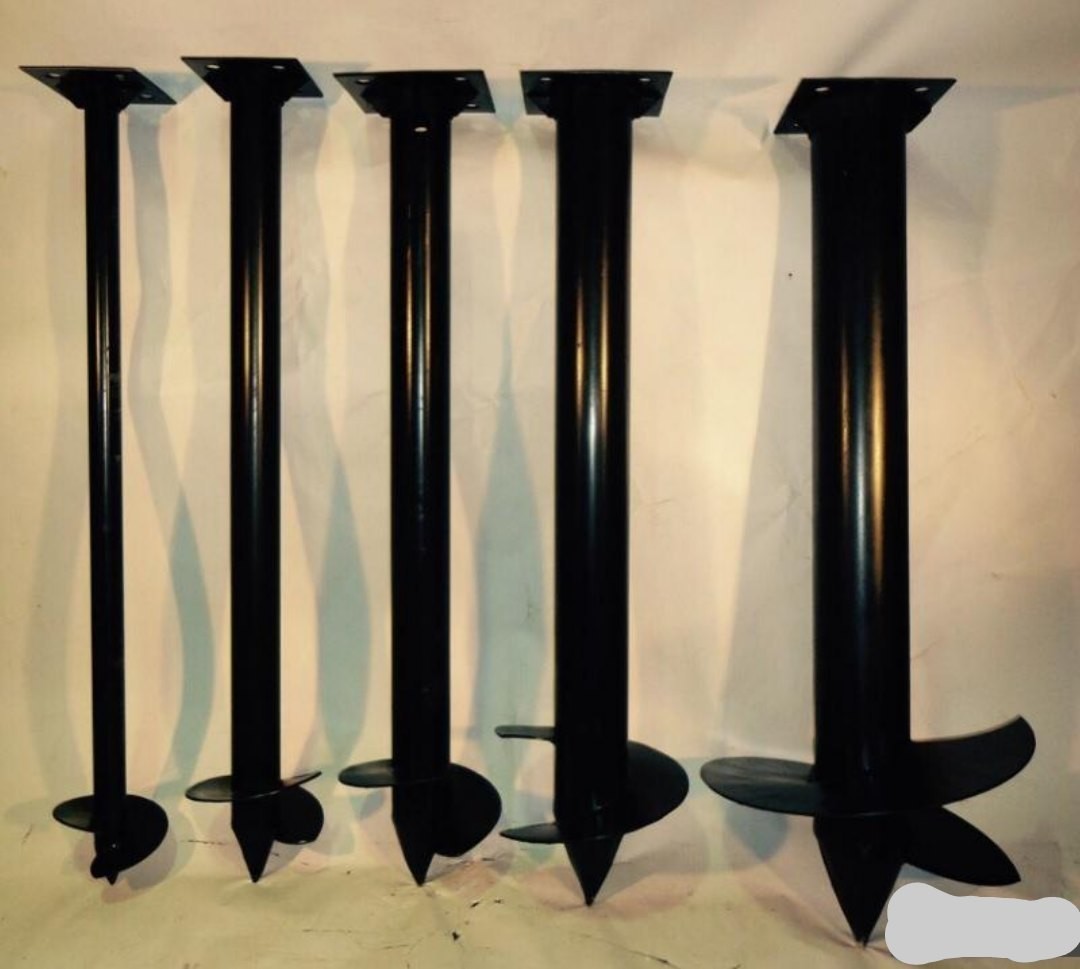

Что такое винтовая свая?

Каждая винтовая свая состоит из трех элементов:

Полая стальная труба.
Винтовая лопасть.
Оголовок сваи.

Проще говоря – это винт, вкручивающийся в грунт на пятне застройки. Сваи бывают разнообразных форм, с разными типами лопастей, разной длины, разной толщины стенок ствола, а для изготовления сваи используют разные типы стали. Стандартная длина сваи для частного дома от 1,5 метров до 6 метров, снаружи труба покрывается защитными составами, об этом ниже. Напомним, что винтовые сваи всегда вкручиваются на глубину ниже уровня промерзания грунта. Если произведен некачественный или недобросовестный монтаж основания, сваи просто вытолкнет морозным пучением, дом перекосит, произойдет деформация конструкции и жилище станет непригодным для эксплуатации. На рисунке ниже приведен пример того, как выглядит свая (все обозначения условные и могут варьироваться).

Говоря об основании, мы подразумеваем не только сам фундамент из свай, но все конструктивные элементы, передающие и получающие нагрузку от дома. К примеру, в данном процессе участвует еще один крайне важный элемент – обвязка. Подробнее можно почитать тут: https://topshouse.

ru/blog/7481/.

Как выбрать винтовые сваи? И чем они отличаются?

Предположим, вы определились с проектом дома и, после поведения геологических исследований участка, выбрали свайно-винтовой фундамент для основания. Тут же возникают вопросы:

Пойдем по порядку и ответим сразу на три вопроса. Какие сваи выбрать, оцинкованные или окрашенные, и в чем их различия?

Отвечая на эти вопросы, оговоримся, на рынке существует масса предложений разнообразных винтовых свай. В основном, все они отличаются типом покрытия, соответственно, и эксплуатационными характеристиками. В нашей компании мы предлагаем заказчикам два самых распространенных и надежных варианта: окрашенные винтовые сваи и оцинкованные винтовые сваи. Хотя цена на оцинкованные винтовые сваи превышает цену окрашенных, многие заказчики выбирают именно первый вариант. Почему?

Стоит отметить, что срок службы любого покрытия напрямую зависит от характеристик грунта на участке строительства. Устанавливая окрашенные сваи в грунты с высокой абразивностью (песок, гравий) любая краска получит серьезные повреждения. А отдельные грунтовые условия могут негативно сказываться на определенных типах покрытия сваи. Исключить абразивное воздействие, закручивая сваи в грунт, невозможно.

В случае с высокой абразивностью грунта, выходом становится выбор оцинкованных свай. Цинкование (холодное, горячее) — распространенный метод защитного покрытия винтовых свай. Максимально эффективным методом считается метод горячего цинкования. Свая погружается в ванну с расправленным цинком, где под температурным воздействие происходит химическая реакция. При горячем цинковании свая получает защиту не только с внешней стороны, как в случае с окрашиванием, но и внутри. Согласно исследованиям, сваи, покрытые защитным слоем методом горячего цинкования, показывают наивысший результат абразивоустойчивости в неагрессивном воздействии среды. Агрессивной считается та среда, где водородный показатель среды pH ниже 3 или выше 11, удельное сопротивление грунта менее 50 Ом*м.

Учитывая, что наибольшее количество дачных домов строится в условиях слабо и умеренно агрессивных грунтов, актуальным становится применение как окрашенных, так и оцинкованных свай. Но необходимо сказать, что окрашивание является дополнительной мерой защиты, основной упор необходимо делать на использование цинковых анодов, высоколегированных сталей и увеличение толщины сваи. Стоимость оцинкованной сваи становится выше стоимости окрашенной, учитывая особенности технологического процесса и преимущества данного покрытия.

Ниже приведены некоторые характеристики винтовых свай с типичными параметрами

Для определения типа грунта в месте застройки стоит обратиться к профессионалам и провести геологические изыскания. Со сводом правил «Основания зданий и сооружений» можно ознакомиться по ссылке: https://docs.cntd.ru/document/456054206

В интернете существует масс ресурсов, которые помогут рассчитать необходимую толщину ствола сваи, необходимую ширину лопасти, несущую способность сваи.

Если вы решите заняться расчётами самостоятельно, внимание стоит сконцентрировать на изучении нормативных документов и СНИПОв. Мы же советуем обращаться к профессионалам, которые работают в этой области не первый год и способны ответить на любой вопрос. Одним из основных вопросов к специалистам становится вопрос о сроке службы винтовой сваи.

И именно с этим вопросом мы пришли к нашему подрядчику! Смотрите в новом видео на нашем канале:

Что обеспечивает долговечность винтовой сваи?

Насколько надежен свайно-винтовой фундамент?

Для каких домов подходит свайный фундамент?

Насколько сильно повреждается свая при закручивании?

И стоит ли экономить?

Ответы эксперта и еще много интересного смотрите по ссылке: https://www.youtube.com/watch?v=1VxAADKyOmQ.

Реализовать свой собственный проект, узнать стоимость типового или найти ответ на интересующий вопрос, помогут менеджеры нашей компании.

Закажите обратный звонок менеджера через форму в «шапке» нашего сайта или свяжитесь с нами по телефону +7(495)212-10-69 для Москвы, либо по бесплатному номеру телефона 8(800)777-42-08 для России.

Живые фото с объекта строительства, отзывы о нас, акции и новости компании мы выкладываем в наши соцсети, там также можно задать вопрос и пообщаться.

Подписывайтесь на нас по ссылкам:

https://www.facebook.com/topshouse.ru/

https://vk.com/topshouse

https://ok.ru/topshouse

https://www.youtube.com/topshouse

https://www.instagram.com/topshouse.ru/

Что такое винтовые опоры? — Как работают спиральные сваи и опоры

Независимо от того, занимаетесь ли вы коммерческим строительством, архитектором или домовладельцем, вы знаете, что для строительства любой конструкции требуется прочный и стабильный фундамент. Подумайте о том, когда вы едете или идете по мосту. Если вы видите сколы в бетоне или оголенную арматуру, вы начинаете задаваться вопросом о структурной целостности моста. Это безопасно? Распространенным и эффективным решением для обеспечения прочности и устойчивости жилого или коммерческого строения является использование винтовые сваи .

Что такое спиральные опоры и винтовые сваи?

Если вы проводили какие-либо исследования, вы могли столкнуться с двумя конкурирующими терминами — винтовые сваи и винтовые сваи. Итак, в чем разница? Правда в том, что эти два термина взаимозаменяемы и относятся к одному и тому же продукту. Оба они относятся к глубоким фундаментным элементам, которые используют сжатие или растяжение для передачи/сопротивления вертикальным и горизонтальным нагрузкам.

Винтовые сваи, также обозначаемые как винтовые анкеры , винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые фундаменты заделываются глубоко под землю в процессе установки, чтобы распределить массивный вес, который лежит на них сверху.

Единственная разница между этими двумя ключевыми терминами заключается в размере и используемых материалах. Винтовые сваи обычно изготавливаются из бетона, длинномерной стали или дерева, в то время как опоры включают такие материалы, как бетон/кирпичная кладка. Для достижения предполагаемой несущей способности сваи-опорники помещают в скалу или плотный грунт. Они также могут воспринимать нагрузку за счет трения, создаваемого между поверхностью сваи и окружающим ее грунтом.

Часто опоры/сваи используют цементный раствор для увеличения поверхностного трения с грунтом. После правильной установки и позиционирования винтовые опоры/сваи можно либо прикрепить к существующему фундаменту, либо использовать для нового строительства.

Для чего нужны винтовые сваи?

Винтовые сваи/столбы напоминают полые стальные трубы и являются эффективным способом стабилизации конструкций всех типов и размеров. Прикрепляя вес займа к окружающему грунту, подобно забивной свае, эти продукты обеспечивают беспрецедентную фундаментальную поддержку. Для адекватной работы их устанавливают глубоко в землю — иногда даже посекционно для оптимальной функциональности.

Спиральные сваи очень эффективны при работе со сложным грунтом. Они также используются в различных областях — от ремонта слабых фундаментов до строительства новых конструкций и стабилизации существующих фундаментов, которые будут подвергаться более высоким нагрузкам. Когда дело доходит до процесса восстановления, сваи можно использовать для широкого спектра конструкций, таких как мосты, доки или железные дороги, которые находятся в гавани, на заболоченных территориях или в районах со слабой почвой.

Как работают винтовые сваи и винтовые сваи?

Винтовые сваи устанавливаются непосредственно в грунт. Грузоподъемность предварительно определяется перед началом установки, чтобы рассчитать, где они должны быть расположены. Например, вы захотите разместить их через правильные промежутки времени, чтобы они в равной степени распределяли вес конструкции сверху.

Создание прочного фундамента имеет первостепенное значение. Поезда, например, могут сойти с рельсов, если их пути осядут из размягченной, перенасыщенной или ослабленной почвы. Всего несколько дюймов — это все, что нужно, чтобы сбить структуру.

В процессе установки к экскаватору прикрепляется гидравлический бурильный двигатель, который ввинчивает сваи/столбы в землю на разную глубину. Вообще говоря, они устанавливаются на глубине от десяти до тридцати футов под поверхностью земли. Глубина в конечном итоге определяется размером, формой и строением конструкции. Например, если они не соответствуют требуемому крутящему моменту, они будут ввинчены глубже в землю для максимальной поддержки.

Посмотреть это видео на YouTube

Из чего они сделаны и как долго служат?

Для предотвращения ржавчины винтовые сваи изготавливаются из оцинкованной стали и бетона. Они всегда будут различаться по размеру, стилю и диаметру в зависимости от строящейся или ремонтируемой конструкции. Что касается их формы, вы можете ожидать увидеть два типа винтовых опор — с квадратными стержнями и с круглыми стержнями. Квадратные валы являются предпочтительным выбором для областей с растягивающими усилиями из-за их прочности на растяжение и большей текучести. Квадратные сваи обычно имеют размер 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма и больше, а круглые сваи бывают размером 2 7/8 дюйма, 3,5 дюйма, 4,5 дюйма, 5,5 дюйма, 6,5 дюйма, 8 дюймов, 10 дюймов и выше. Круглые валы эффективны для строительных проектов, требующих сильной поперечной устойчивости и подверженных сжимающим усилиям. Чем больше диаметр, тем больше вы можете ожидать по стоимости этих винтовых свай.

Ожидается, что сваи прослужат около ста пятидесяти лет. Их продолжительность жизни может быть больше или меньше — все зависит от окружающих почвенных условий.

Фундаменты, сооруженные или отремонтированные с помощью винтовых свай и свай, являются эффективным способом обеспечить достаточное усиление фундамента. Они не только являются экономичным решением, но и относительно быстро устанавливаются и обеспечивают огромную прочность и стабильность для различных конструкций. Они особенно удобны, когда речь идет об укреплении фундамента, требующего ремонта. Независимо от того, используются ли они в жилых или коммерческих целях, их длительный срок службы и доказанная эффективность делают их популярным выбором для использования при выполнении строительных проектов.

О компании — Винтовые сваи, Австралия

О винтовых сваях

О

Винтовые сваи

Наша история

Винтовые сваи Австралия понимает, что фундаменты играют неотъемлемую роль в любом строительном проекте. Мы поставляем винтовые сваи с режущей кромкой , чтобы упростить процесс строительства, сохраняя при этом высочайшее качество проектирования. Мы гордимся тем, что проектирование, изготовление и доставка осуществляются все внутри компании .

Мы быстро и эффективно реагируем на проектирование всех систем винтовых свай благодаря нашей собственной инженерии . Изготовление винтовых свай ручной работы разработано с учетом всех различных условий на площадке, а наши обученные штатные инженеры гарантируют, что мы обеспечим наилучшее обслуживание и точную установку. Наконец, в конце изготовления мы предоставляем сертификат конструкции для всех винтовых свай, изготовленных нашей командой.

1. Быстрая установка: Установка винтовых свай в идеале представляет собой одноэтапный процесс, при котором предварительно изготовленные винтовые сваи закрепляются в земле. Скорость обычно составляет около 180 м в день . Имейте в виду, что на это не влияет наличие грунтовых вод, а потому обезвоживание не нужно.
2. Удаление грязи не требуется: Поскольку винтовые сваи естественным образом вытесняют грунт при погружении их ствола в землю, вам не нужно платить за вывоз грунта с участка. Это может быть полезно, если земля загрязнена.
4. Доступ к зонам ограниченного доступа: Одним из основных преимуществ винтовых свай является то, что они могут быть устанавливаются на площадках с небольшой шириной или высотой , где могут использоваться машины, используемые для забивных или буронабивных опор. Более универсальное оборудование гарантирует, что винтовые сваи могут быть успешно установлены вокруг других заводов или сооружений, что, по сути, делает возможной модернизацию свай.
5. Невероятная устойчивость к землетрясениям: Винтовые сваи обладают высокой пластичностью и прочностью на растяжение. Это полезно в зонах, подверженных землетрясениям, поскольку сваи могут противостоять боковому смещению и растягивающим усилиям, вызванным землетрясением. Поскольку они представляют собой преимущественно торцевые сваи, последствия отрицательного поверхностного трения не будут такими серьезными, как в других системах свай. Спираль отлично справляется с растягивающими нагрузками, так что при разжижении почвы будет минимальное снижение производительности из-за потери действия вала.
  Примечание. Спираль должна быть заглублена на достаточную глубину, чтобы несжижаемые слои, поэтому он может выдерживать растягивающие нагрузки в случае сейсмическое событие.

1. Быстрая установка: Установка винтовых свай в идеале представляет собой одноэтапный процесс, при котором предварительно изготовленные винтовые сваи закрепляются в земле. Скорость обычно составляет около 180 м в день . Имейте в виду, что на это не влияет наличие грунтовых вод, а потому обезвоживание не нужно.
2. Не требуется вывоз грунта: Поскольку винтовые сваи естественным образом вытесняют грунт при погружении их ствола в землю, вам не нужно платить за вывоз грунта с площадки. Это может быть полезно, если земля загрязнена.
4. Доступ к зонам ограниченного доступа: Одним из основных преимуществ винтовых свай является то, что они могут быть устанавливаются на площадках с небольшой шириной или высотой , где могут использоваться машины, используемые для забивных или буронабивных опор. Более универсальное оборудование гарантирует, что винтовые сваи могут быть успешно установлены вокруг других заводов или сооружений, что, по сути, делает возможной модернизацию свай.
5. Невероятная устойчивость к землетрясениям: Винтовые сваи обладают высокой пластичностью и прочностью на растяжение. Это полезно в зонах, подверженных землетрясениям, поскольку сваи могут противостоять боковому смещению и растягивающим усилиям, вызванным землетрясением. Поскольку они представляют собой преимущественно торцевые сваи, последствия отрицательного поверхностного трения не будут такими серьезными, как в других системах свай. Спираль отлично справляется с растягивающими нагрузками, так что при разжижении почвы будет минимальное снижение производительности из-за потери действия вала.
  Примечание. Спираль должна быть заглублена на достаточную глубину, чтобы несжижаемые слои, поэтому он может выдерживать растягивающие нагрузки в случае сейсмическое событие.

Винтовые сваи валы из высококачественной стали . В зависимости от условий использования и состояния грунта они имеют одинарную или множественную спираль для облегчения проникновения в почву. Фундаментная свая ввинчивается в землю с помощью гидравлического двигателя до тех пор, пока не будет достигнуто заданное несущее давление конструкции.

Винтовые сваи, ввинченные в землю, в основном врезаются в почву с постоянным шагом , а не просто прорицать его. Винтовые валы и лопасти обычно изготавливаются особым образом, чтобы соответствовать конкретным грунтовым условиям . Когда сваи достигают заданной глубины, они остаются постоянно закрепленными на месте, а промежутки обычно заполняются бетоном. Оставшаяся выступающая на земле часть обеспечивает мощное усиление , где можно соединить конструкцию здания, или в некоторых случаях увеличить мощность свай.

По сравнению со стандартным бетонным фундаментом установка винтовых свай занимает значительно меньше времени . Он использует на меньше оборудования , поэтому становится более экономичным . В зависимости от размера сваи для установки можно использовать установки самых разных размеров, в том числе ручные машины. В большинстве случаев при установке фундамента из стальных винтовых свай потребуется только одна машина.

Винтовые сваи обычно устанавливаются с помощью гидравлического привода . Для закрепления винтовой сваи в грунте используются мощные гидравлические двигатели, так как они способны прикладывать большие крутящие моменты, необходимые для установки. Как правило, эти двигатели крепятся к погрузочно-разгрузочным машинам, которые обычно бывают самых разных размеров, от 0,5-тонных бобкэтов и 20-тонных экскаваторов до крановых установок грузоподъемностью 100 тонн (установленных на мачте).

Одной из самых важных частей дизайна является цифра 9. 0003 интерфейс между сваей и зданием , так как требует предельной осторожности. Соединение идеально спроектировано и построено с учетом здания и условий грунта/грунта , где должны быть завинчены сваи. Этот процесс потребует геотехнического анализа , а также структурного вклада от профессионала.

Заливка оголовка винтовой сваи в бетонный фундамент здания является наиболее распространенным способом соединения винтовой сваи с фундаментом строения. Жесткость достигается за счет заливки стальных арматурных стержней в сваи и их выступания в фундамент здания. Арматурные стержни обычно изгибаются под углом 90 градусов, и иногда его можно заменить усилением Reidbar (подножками или фланцевыми гайками, ввинченными в концы).

Вся сталь рано или поздно подвергнется коррозии . Тем не менее, большинство конструкций учитывают это, все высококачественные сваи будут работать в течение всего срока службы. Для борьбы с коррозией примите во внимание следующее:

Выдерживание нагрузок до 100 тонн или 1000 кН Наши винтовые сваи спроектированы, изготовлены и установлены для эффективной передачи строительных нагрузок через ствол на спираль, расположенную в нижней части ствола. С высокая несущая и растягивающая способность, превышающая требования , они подходят для широкого спектра установок; включая паруса, знаки и подверженные ветру здания.
