Основные параметры винтовой сваи и их влияние на ее выбор

Отдел продаж    8 (4752) 50-43-41, 8 (960) 663-78-17
[email protected]

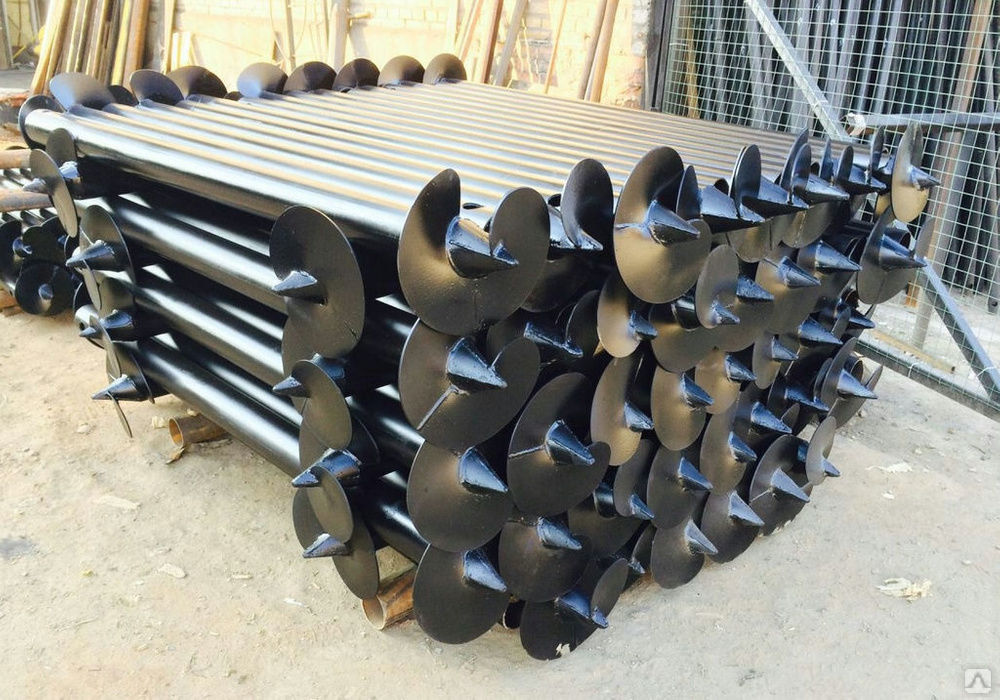

Производимые компанией WINTTEK винтовые сваи имеют следующие параметры:

Диаметр ствола винтовой сваи (D1) и толщина стенки трубы (S1).

   Диаметр ствола винтовой сваи – это диаметр используемой в изготовлении трубы. Вместе с толщиной стенки трубы это основные параметры сваи, которые определяют ее нагрузочную способность. Чем больше диаметр и толщина, тем больший вес свая выдержит. Но особенно подчеркиваем — только при правильной установке! Это значит, что свая должна достичь плотных слоев грунта, которые и будут держать вес постройки. Иначе это будет частично уже висячая свая (свая трения), которая рассчитывается по другой методике. В процессе эксплуатации на сваю действует вертикальная нагрузка, она главная. В то же время она испытывает сопротивление на изгиб. Поэтому и здесь диаметр и толщина стенки играют существенную роль. Немного помогает бетонирование. Но не стоит на него надеяться, оно больше для защиты от кислорода и проникновения воды.

Длина сваи (L).

   Длина измеряется от вершины конуса до обреза хвостовика. После выбора диаметра сваи важнейшим является ее длина. Самое главное – наконечник сваи должен находиться ниже глубины промерзания, иначе не справиться с пучинистыми грунтами. Далее повторимся: свая должна достичь плотных слоев грунта. В итоге длина складывается из трех параметров: первый – глубина погружения,  второй — высота цоколя строения, третий – 150 мм на обрезку хвостовика и выведение фундамента в необходимый уровень. Получается, что в Тамбове и области при нормативной глубине промерзания грунта в 1,5 м минимальная длина сваи 2 метра.

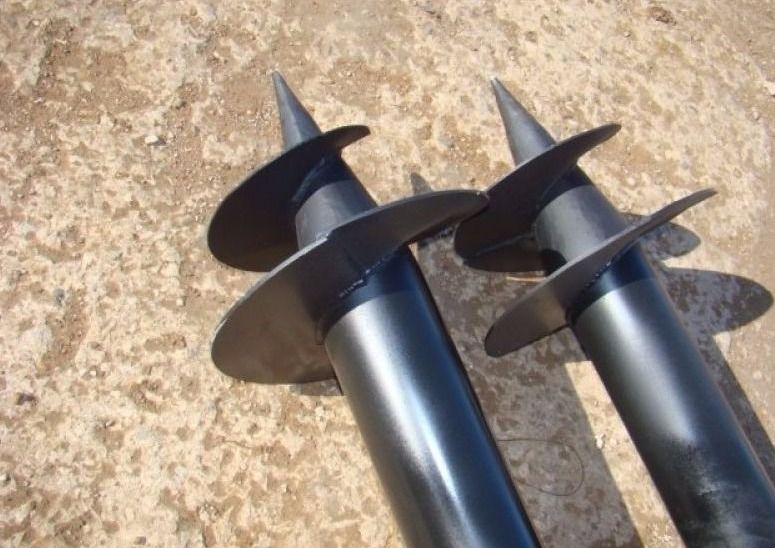

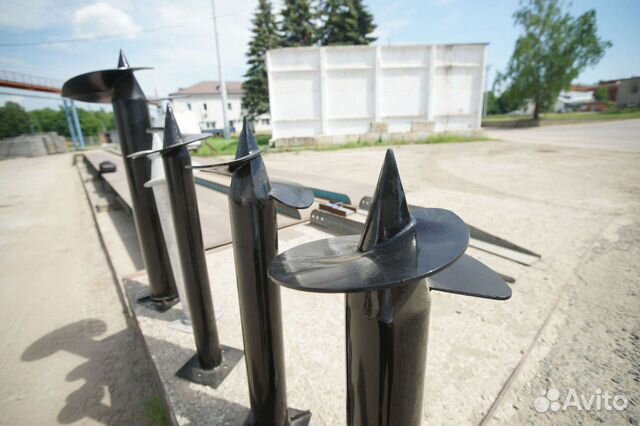

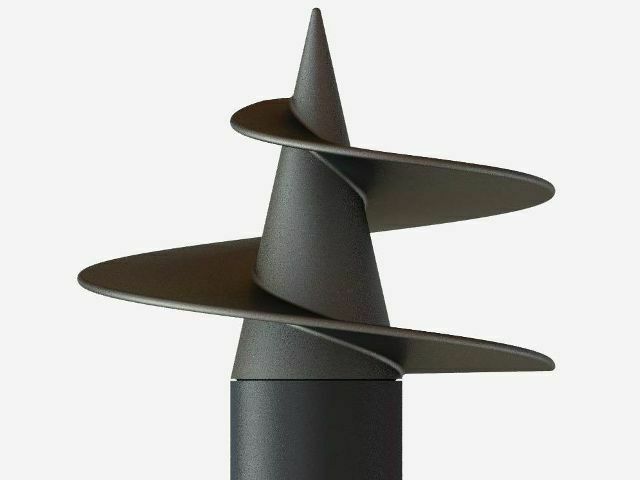

Диаметр (D) и толщина лопасти (S).

   Многие думают, что диаметр лопасти винтовой сваи определяет ее способность выдерживать расчетные нагрузки. Неверно. Дело в том, что чем больше диаметр сваи, тем большее сопротивление ей надо преодолеть при закручивании. А опорой служит грунт. Чтобы не разрушить структуру грунта и тем самым обеспечить закручивание, диаметр лопасти увеличивается в соответствии с диаметром сваи.  Толщина лопасти определяется исходя из ее способности выдерживать давление грунта при закручивании, не изменяя формы и не деформируясь.
   Почти все производители предлагают сваи с двумя лопастями. Якобы они выдерживают большую нагрузку. Неверно. Еще раз повторимся: нагрузку держит ствол сваи, а не лопасть, хоть их 2 и более, или если сваи многовитковые. В методике расчетов им нет места. Просто они дороже и… Мы их применяем только в случае, если есть геологические изыскания, и они говорят о наличии плавунов, торфяников и т.п. Их надо пройти до плотных слоев, а это совсем никакая опора… И второй винт помогает сделать это, обеспечивая дополнительную движущуюся силу.

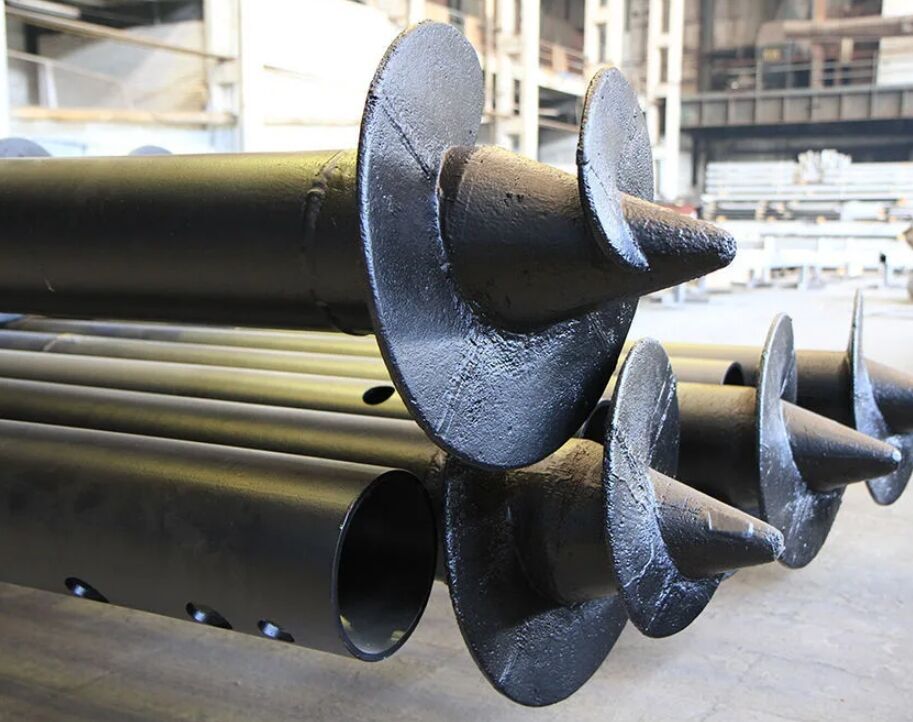

   Лопасть компании WINTTEK имеют зубчатую кромку (патент). Она облегчает работу зимой на мерзлом грунте, да и летом, исходя из опыта монтажа, тоже помогает «захватиться» за грунт, а также разрывает небольшие корни.
   Следует сказать, что диаметр лопасти все же влияет на несущую способность сваи. Это если при монтаже выясняется, что выбранная длина сваи недостаточна, т.к. нужные слои не достигнуты, а Вы решили сэкономить. Винт немного поможет постоять фундаменту без усадки, а вот дальше… Т.е. надо понимать, что винт всего лишь средство доставки сваи на нужную глубину.

Шаг витка.

   Для потребителя этот параметр не имеет значения

   В результате учета всех факторов, расчетов, экспериментов и опыта эксплуатации появилась таблица, которую используют все производители и монтажники винтовых свай.

Нагрузка на винтовую сваю 108, 133, 159, 89, 219

Какие допустимые нагрузки способны выдерживать винтовые сваи и какая у них несущая способность? Какой диаметр винтовой сварной сваи (свсн) будет самым подходящим для устройства свайно-винтового фундамента?  – это самые задаваемые вопросы на этапе проектирования строительства. Ошибки в расчётах, как правило, снижают надёжность опор под зданиями, приводят к усадке или крену строений. И, в конечном счёте, к повреждениям их основных конструкций.

Допустимая нагрузка – важнейший показатель винтовых элементов фундамента

Важной характеристикой винтовых свай, влияющей на правильный их подбор при устройстве фундаментов под конкретные сооружения, является несущая способность.

Это ничто иное, как учитывающая деформации почвы максимальная нагрузка, которую выдерживают сваи без потери своих функциональных качеств. Для грунтов с различными прочностными характеристиками, а также изделий, отличающихся длиной, диаметром трубы и лопастей – она разная.

Далее ознакомимся с параметрами, от которых зависит допустимая нагрузка на винтовые сваи, а также с правильным её теоретическим расчётом.

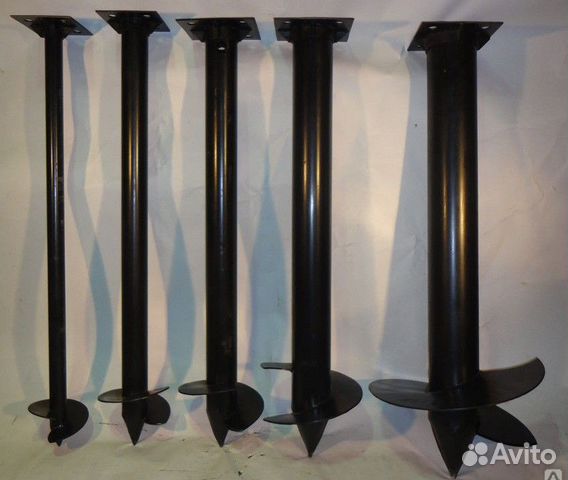

Виды свай и их параметры

Разнообразие типоразмеров этих изделий связано с применением их под конкретные виды возводимых объектов.

В частном домостроении преимущественно используются винтовые элементы фундаментов с диаметрами трубы от 89 до 159мм. Так, допустимая нагрузка на винтовую сваю 89мм делает возможным их применение при возведении каркасных одноэтажных домов, веранд и беседок. С увеличением диаметра трубы увеличивается цена и расширяется диапазон их применения: 108мм, 133мм и 159мм – для устройства фундаментов двухэтажных каркасных домов, а также одноэтажных из бруса, пенобетона и кирпича.

А допустимая нагрузка на винтовую сваю 325мм приемлема при использовании её в проектировании тяжёлых конструкций домов или промышленных объектов.

При расчётах допустимых нагрузок на сваи используют такой важный параметр, как площадь её конструктивного элемента – лепестковой подошвы.

При этом за радиус подошвы принимают расстояние от центра сваи до крайней (образующей контур лепестка) точки.

Для вычисления площади используют известную математическую формулу: возведённый в квадрат радиус лопастей умножают на 3,14 (число Пи). Для разных диаметров труб она составляет:

• 89мм – 490см²;
• 108мм –706см²;
• 159мм – 1590см²;
• 325мм – 9567см² (для расчётов значения диаметров лопастей всегда берут в сантиметрах).

На выбор длины детали влияют характер грунта (в том числе уровень его промерзания) и перепады высот на стройплощадке.

Длина свай стандартизована и составляет:

• для коротких – 160-250см;
• для длинных – до 11,5м (с шагом 50см).

При правильной установке они должны упираться лопастями в плотный слой грунта.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт. Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Определение максимально возможной величины нагрузки на винтовую сваю

Для расчёта нагрузок, которые способны выдержать элементы свайно-винтового фундамента, нужно знать площадь подошвы их лепестков и прочностные характеристики (максимальная несущая возможность) грунта. Перемножив между собой величины этих показателей, получают желаемое значение несущей способности винтовой опоры – максимально возможной выдерживаемой нагрузки.

Для примера определим, какую нагрузку выдерживает винтовая свая 108х2500мм. Исходные данные для упрощённого расчёта принимаем такими:

• грунт на строительном участке – глина;
• диаметр лопасти сваи 108мм – 300мм.

Воспользуемся данными таблиц в справочнике и определим несущую способность грунта (Rо) в месте установки фундамента: Rо = 6кг/см². Площадь лепестковой подошвы этого вида свай мы определили ранее (смотри выше), S = 706см

Искомую нагрузку получим в результате перемножения:

F = Rо х S = 6 х 706 = 4,23 (тонны).

Именно такую расчётную (среднюю) нагрузку выдерживает одна свая 108мм, упираясь лопастью в слой глины.

Однако, её значение есть неоптимизированным, так как не учитывает коэффициент надёжности (γk). Он зависит от количества опор в фундаменте и способа производства геологических изысканий. При известных результатах таких изысканий на участке его значение составляет 1,2.

Выполняя самостоятельные исследования почвы на участке и используя табличные показатели прочности грунта, необходимо увеличивать запас надёжности. Для этого надо использовать в расчётах коэффициент надёжности порядка 1,7–1,4. Его величина зависит от количества свай в фундаменте: при минимальном количестве (до 5) он будет максимальным – 1,7. С увеличением опор до 20 коэффициент уменьшится до 1,4. При этом устанавливаемые сваи должны иметь низкие ростверки.

Таким образом, с учётом коэффициента надёжности расчёты максимально возможной нагрузки на сваи N (при пользовании табличными данными о грунтах) показывают её уменьшение по сравнению с расчётной нагрузкой F:

N = F : γk = 4,2 : 1,7 = 2,47 (т).

В качестве заключения

Качественный монтаж свайно-винтовых фундаментов зависит от правильного расчёта нагрузок на винтовые сваи, включающих и геологическую оценку грунта. Ошибки в расчётах приведут к занижению несущей способности фундамента или же большому перерасходу материала.

Домашняя страница — Сваи Postech

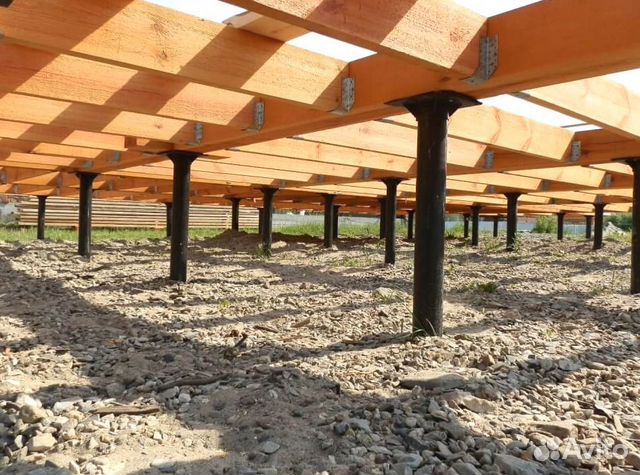

Фундамент на винтовых сваях

Простой, умный и надежный

• ПРОСТО: Один звонок. Работа на несколько часов. Никаких раскопок.
• УМНЫЙ: Простое решение. Экологичный. Готов строить.
• SOLID : Не зависит от погоды. Не сдвинется с места. Всегда.

О нашей термовинтовой свае Сваи против бетона

Начало работы на прочном фундаменте

Тип применения на винтовых сваях

Мы предлагаем самые прочные и долговечные фундаменты для самых разных строительных проектов в любых условиях как для домовладельцев, так и для профессионалов. Откройте для себя все типы применения винтовых свай.

Посмотреть все приложения

Палуба

Солярий

Сарай

Дополнение

Коттедж

Простая установка

Быстро, чисто и без проблем

Один телефонный звонок — и дело сдвинулось с мертвой точки. Местный сертифицированный эксперт Postech планирует установку вместе с вами, советует винтовые сваи правильного размера и отмечает позиции. Ваши винтовые сваи устанавливаются всего за несколько часов, без земляных работ и без ущерба для вашего имущества.

Установка

Что говорят

Мы делаем наших клиентов счастливыми

Я хочу поблагодарить Джен и Дэна (Postech Grey-Bruce) за отличную работу. Мой супервайзер Райан на седьмом небе от радости от точности установки пирса, а мой клиент не может поверить, что в его саду была даже машина… почти нулевое воздействие на площадку. Абсолютно фантастично. Спасибо за отличную работу, вы будете делать все наши пирсы в будущем. С уважением, Колин

Колин Грант, клиент

Сделал это для платформы нашего сарая. Мы также сделали нашу колоду в них… отличный продукт. Сделали быстро и без уборки двора после… отличная работа, ребята!

Шэрон МакГроу, клиент

У меня была сложная работа, и они изо всех сил старались ее выполнить. Отличное общение от начала и до конца. Я буду использовать их снова, когда это необходимо.

Марк Мирович, Заказчик

Postech Antigonish оказал нам отличную услугу на этом рабочем месте. Они были пунктуальны, очень профессиональны и, помимо всего прочего, принесли нам дополнительную пользу, помогая с дизайном и инжинирингом. Я полностью рекомендую их услуги.

Джейми Своллоу, начальник участка Линдси Строительство

Мы наняли Дэна и его команду, чтобы починить нашу кедровую ограду. Предыдущие подрядчики вставляли стойки 6X6 только на три фута в землю, что приводило к значительному перемещению во время зимы. Излишне говорить, что система забора выглядела не очень хорошо. Приехала бригада Postech Moncton, которая демонтировала все секции забора, вырезала столбы 6X6 и установила 20 свай Postech. Непростая работа по демонтажу и восстановлению существующей древесины. Ребята были профессиональны и хорошо убирали место работы после того, как они были сделаны. Я настоятельно рекомендую всем команду Postech Moncton. Спасибо, парни!

Шарлин Кормье-Оффри, клиент

Хороший совет. Честность. Мы используем постех. Отличный сервис!

Джозеф Брюс Доуэлл, клиент

Установщики-партнеры

Наши сертифицированные специалисты — ваши соседи

Каждая установка Postech выполняется быстро и легко, а рядом с вами находится сертифицированный специалист-установщик, который гарантирует, что ваш проект начнется на правильной основе.

Найдите своего установщика

Коммерческие винтовые сваи в Теннесси и Кентукки

1-833-428-2988

Главная»Коммерческие фундаменты»Винтовые сваи

Микросваи, винтовые сваи и винтовые сваи в Теннесси и Кентукки вал с одной или несколькими спиралевидными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции. Удлинительные валы с дополнительными винтовыми лопастями или без них используются для удлинения сваи до подходящих несущих грунтов и достижения расчетной глубины и грузоподъемности.

Термины винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые анкеры часто используются спецификаторами как синонимы. Однако термин «пирс» чаще относится к винтовой свае, нагруженной осевым сжатием, а термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Особенности конструкции

Винтовые сваи спроектированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Спиральные лопасти обычно располагаются на расстоянии трех диаметров друг от друга вдоль ствола сваи, чтобы одно лезвие не создавало значительной нагрузки на несущий грунт соседнего лезвия. Значительное влияние напряжения ограничивается «утолщением» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра ствола сваи в поперечном направлении. Таким образом, каждое винтовое лезвие действует независимо, опираясь на ствол сваи.

Несколько свай должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров наибольшей спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для натяжения самая верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358).

Опорные конструкции Модель 287 Спиральная свайная система

— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —

Опорные конструкции Модель 288 Спиральная свайная система

— Посмотреть наш Брошюра о продукте и технические характеристики винтовых свай документ —

Опорные конструкции Модель 350 Спиральная свайная система

— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —

Опорные конструкции Спиральная свайная система модели 450

— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —

Сводная информация о грузоподъемности винтовых свай
				Максимально допустимая грузоподъемность механического вала (3,5)
	Коэффициент корреляции крутящего момента по умолчанию (6) K т (фут -1 )	Максимальный крутящий момент при установке (фут-фунт)	Максимальный предельный крутящий момент, коррелирующий с емкостью почвы (6,7) Q u = K t X T (тыс. фунтов)	Осевое сжатие (тыс. фунтов)	Осевое растяжение (тыс.фунтов)
ХА150	10	6 500	65,0 (8)	26,5 (1,8)	26,5 (1)
ХА175	10	10 000	100,0 (8)	65,7 (8)	53,0 (1)
HP287	9	5 600	50,4	46,4 (4)	23,6 (2)
HP288	9	7 900	71,1	65,4 (4)	34,1 (2)
HP350	7	16 000	112,0	107,8 (4)	62,5 (5)

1. В соответствии с допустимой пропускной способностью AISC одинарного Ø3/4″ (HA150) или (2) Ø3/4″ (HA175) Болты класса 8 с двойным срезом.
2. Регулируется подшипником в отверстиях под болты.
3. Мощности включают запланированную потерю толщины стали из-за коррозия черной стали без покрытия. Плановые потери толщины составляют сроком на 50 лет и соответствуют ICC-ES AC358.
4. Допустимые мощности сжатия основаны на непрерывном поперечном удержание грунта в грунтах с числом ударов SPT ≥ 4.Сваи с открытые незакрепленные секции или сваи, помещенные в более слабые или жидкие грунты должны оцениваться в каждом конкретном случае инженером проекта.
5. Указанные механические нагрузки относятся только к валу. Система мощности также не должны превышать установленный крутящий момент. емкости или перечисленных в соответствующих таблицах емкости кронштейна.
6. Перечисленные коэффициенты Kt по умолчанию являются общепринятыми отраслевыми стандартами. Они, как правило, консервативны и соответствуют перечисленным в ICC-ES AC358. Коэффициенты K t для конкретного участка могут быть определены для данный проект с полномасштабным нагрузочным тестированием.
7. Указанная емкость грунта является предельным значением при максимальной установке. крутящий момент. Допустимые значения емкости грунта получают путем деления предельные значения по соответствующему коэффициенту запаса (FOS). ФОС это чаще всего принимается равным 2,0, хотя может быть выше или ниже FOS. рассматривается на усмотрение проектировщика винтовой сваи или как продиктовано требованиями местного кодекса.
8. Квадратные ствольные сваи могут быть рассмотрены для применения на сжатие в профили почвы, обеспечивающие достаточную непрерывную боковую поддержку; например, в почвах с количеством ударов SPT ≥ 10. Даже в этих более высоких условия прочности грунта, следует учитывать анализ потери устойчивости, с учетом разрывов и потенциальных эксцентриситетов созданные соединителями

— Посмотреть нашу спиральную систему свай Документ с техническими характеристиками продукта —

Определение несущей способности

Предельную несущую способность винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности: )]

Параметры полного напряжения следует использовать для кратковременных и переходных нагрузок, а эффективные параметры напряжения следует использовать для долговременных приложений с постоянной нагрузкой.
