Виды свайных фундаментов: Классификация видов свай и виды свайного фундамента

Виды свайных фундаментов, классификация и виды свай

За обобщающим термином «свайный фундамент» скрывается внушительный перечень разновидностей этого основания, каждая из которых имеет свои достоинства, недостатки и «показания к применению».

Оптимальный выбор вида сваи, конструкции ростверка и способа монтажа основания не только поспособствует упрощению и удешевлению строительных работ, но и обеспечит максимальный срок службы постройки.

Вот почему застройщик должен хорошо понимать, какие виды свайных фундаментов могут сегодня применяться и как выбрать самый предпочтительный вариант.

Содержание статьи

  • 1 Как работают сваи
  • 2 Какими бывают сваи
    • 2.1 По материалу
    • 2.2 По способу монтажа
  • 3 Ростверки для свайных фундаментов

Как работают сваи

В современном строительстве применяют различные виды свайных фундаментов и работа свай в них также осуществляется по-разному.

По данному признаку можно выделить два типа опор:

1. Сваи-стойки.

Такая свая переносит нагрузку от веса здания на грунт, в который упирается. Сваю-стойку изготавливают по технологии, обеспечивающей прочное основание, ведь именно на него может приходиться до 85% веса постройки.

Сваи стоечного типа – это классический и наиболее распространенный вариант. Опираясь на прочный грунт, они почти не дают осадки и могут выдерживать очень большие нагрузки.

2. Висячие сваи.

Сваи данной разновидности не упираются в грунт, а удерживаются в нем подобно тому, как держится вбитый в доску гвоздь, то есть за счет силы трения между боковой поверхностью и внешней средой.

Сравнивая висячую сваю со стойкой, можно выделить два основных отличия: площадь боковой поверхности у висячей сваи увеличена, при этом она имеет рельефное исполнение, благодаря чему более прочно «цепляется» за окружающий ее грунт.

Применение висячих свай оправдано в тех случаях, когда прочный грунт залегает особенно глубоко и сваи-стойки пришлось бы делать слишком длинными.

Какими бывают сваи

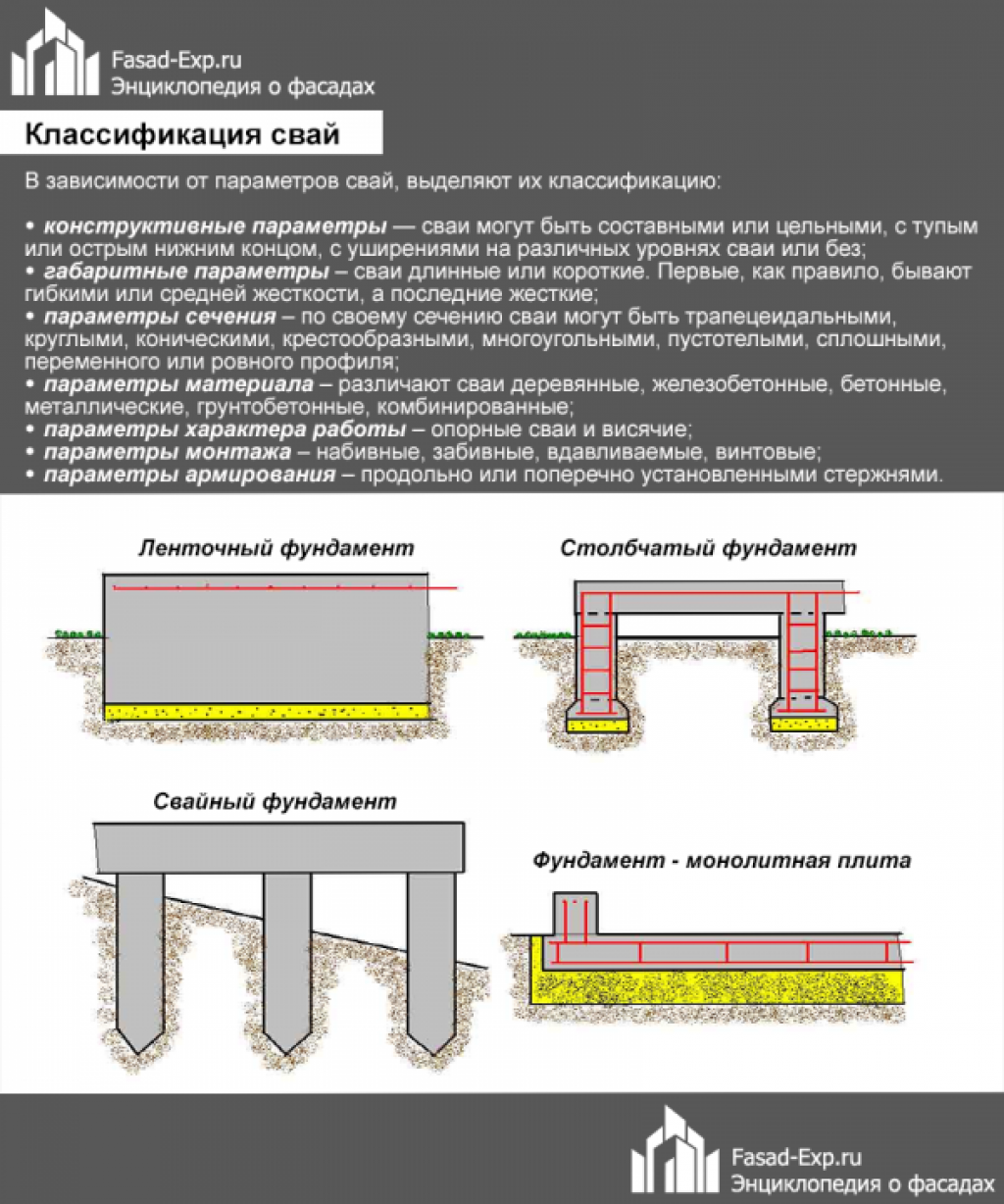

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

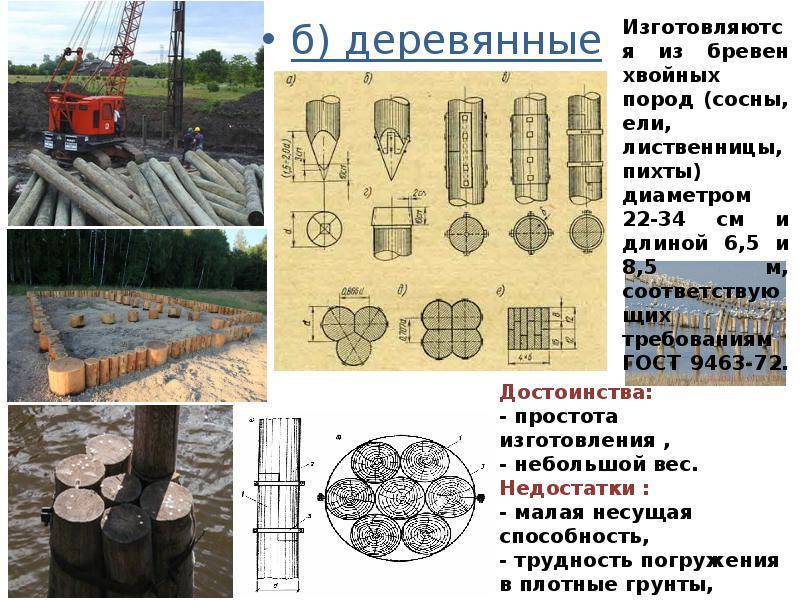

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Их установка считается оправданной при возведении построек с малым сроком службы, а также при наличии высокого уровня грунтовых вод.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

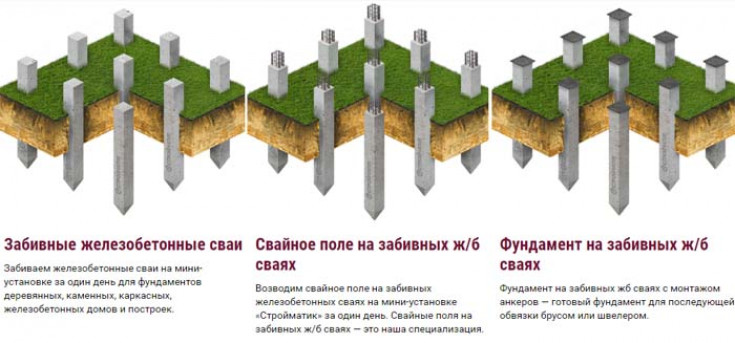

1. Внедрение в грунт посредством молотов или вибропогружателей.

Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Достоинством данного способа установки свай является отсутствие земляных работ, но произвести такой монтаж вручную невозможно. Поэтому в индивидуальном строительстве этот способ применяется редко.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

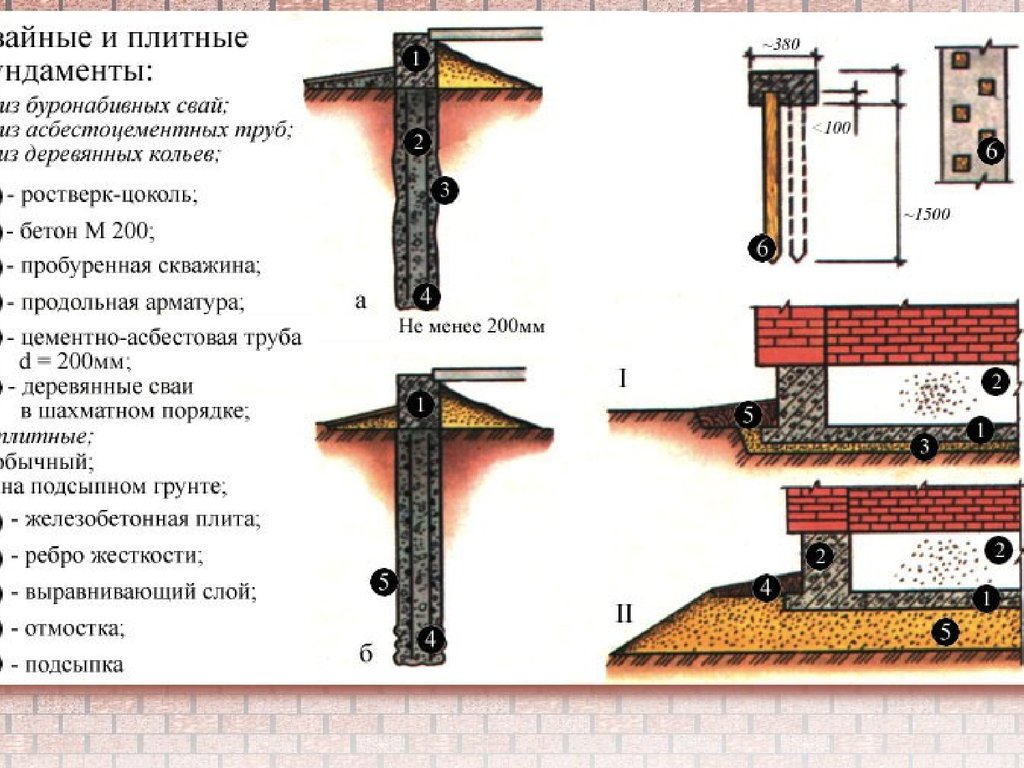

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

  • вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
  • при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
  • из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

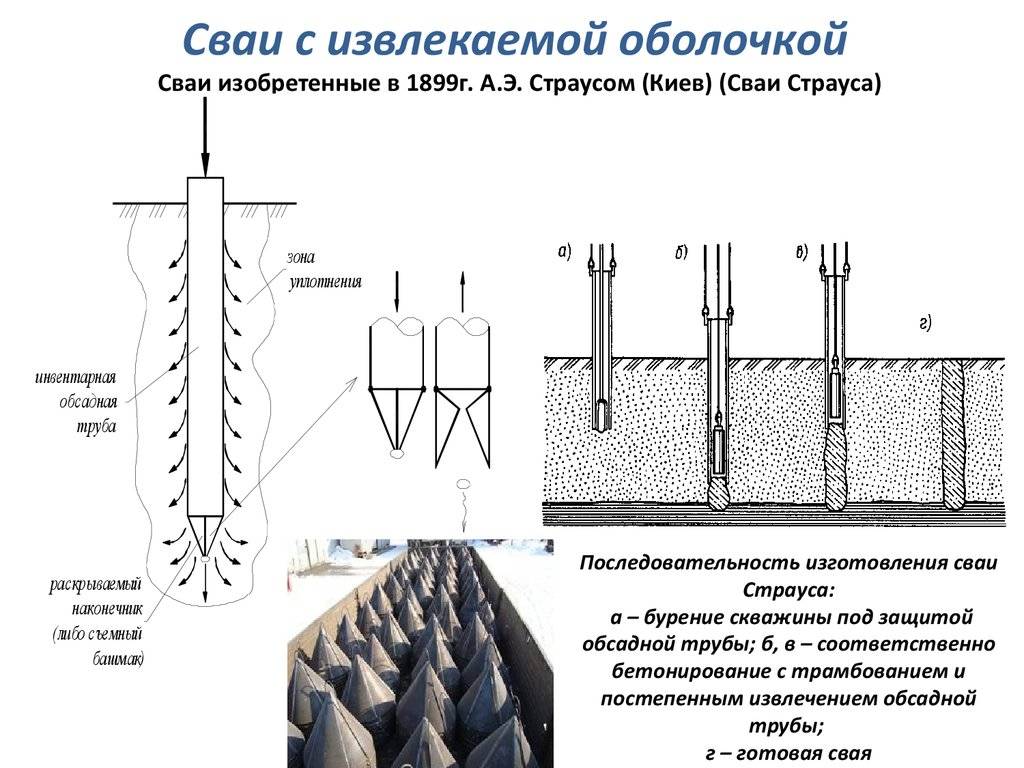

4. Изготовление прямо в грунте.

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

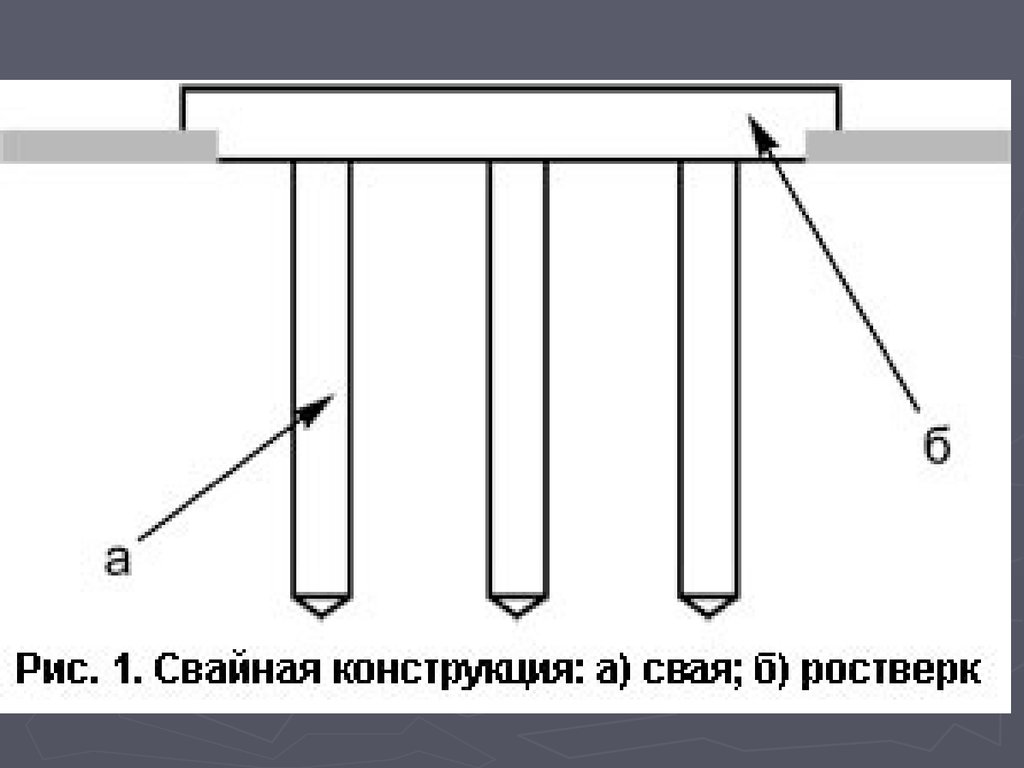

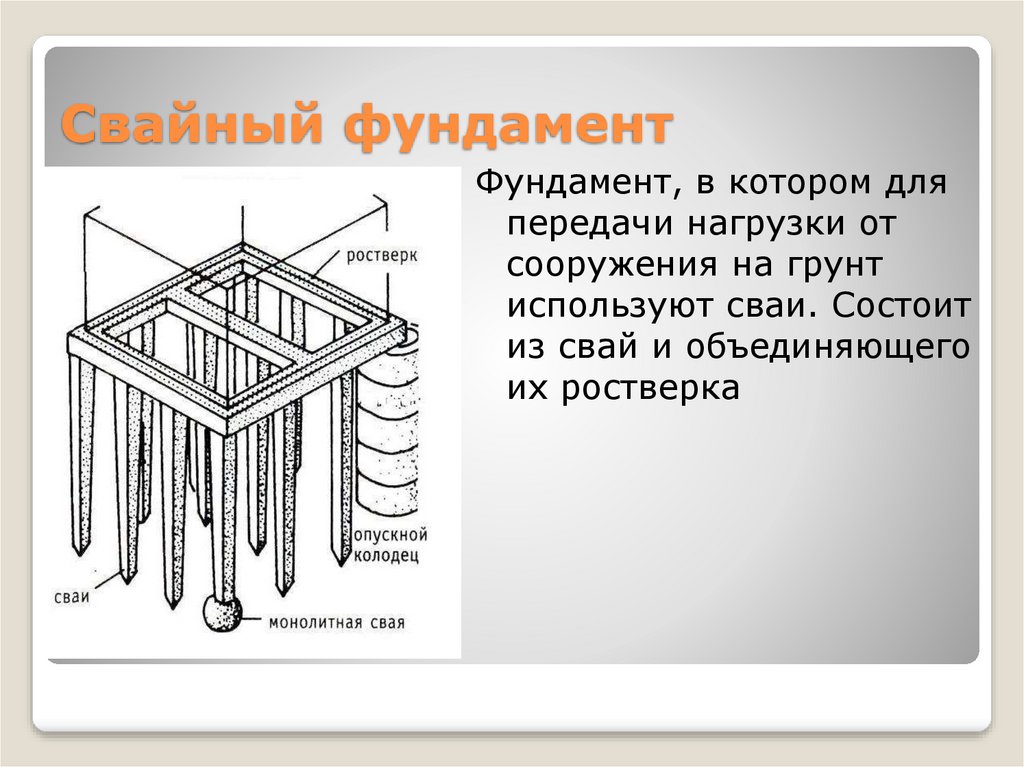

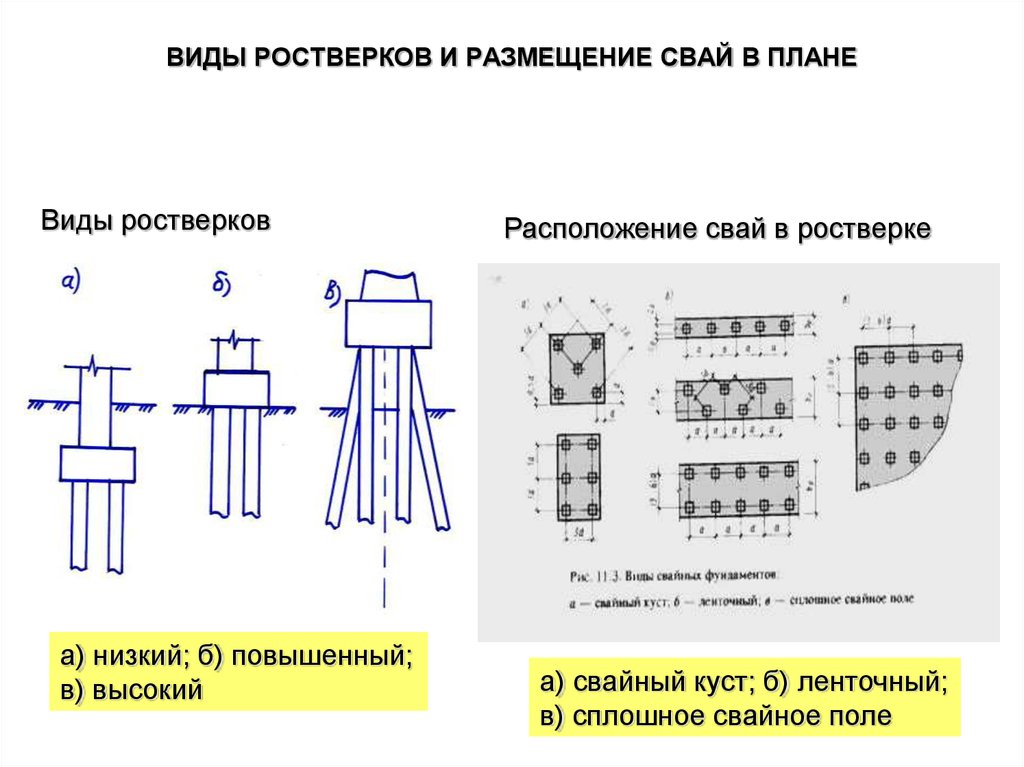

Ростверки для свайных фундаментов

Применяя различные виды свайных фундаментов и типы ростверков для них, строители стремятся получить оптимальное сочетание низкой стоимости и приемлемой функциональности.

В первую очередь, ростверки делятся на две группы:

  • ленточные: имеют вид балок, укладываемых по периметру здания и под несущими стенами;
  • плитные: представляют собой плиту и применяются в тех случаях, когда сваи расположены по всей площади постройки.

Кроме того, различают следующие виды ростверков свайных фундаментов :

1. Сборные.

Представляют собой уложенные поверх свай балки из металлопрофиля (двутавр или швеллер), древесины или железобетона.

2. Сборно-монолитные.

Ростверк набирается из нескольких ж/б элементов, снабженных специальным замком. После сборки конструкция замоноличивается.

Для сооружения такого ростверка обязательной является высокая точность установки свай.

3. Монолитный.

Изготавливается непосредственно на стройплощадке путем заливки бетона в заранее подготовленную опалубку с установленным в нее арматурным каркасом.

С точки зрения индивидуального строительства данный метод наиболее удобен, поскольку позволяет обойтись только подручными инструментами.

Видео об устройстве свайных фундаментов.


Виды свай — классификация свайных фундаментов

К возведению здания необходимо подходить обдуманно. Особенно это касается выбора типа основания свай с учётом грунта. В Санкт-Петербурге часто встречаются заболоченные участки, торфяники, почвы, на которых преобладают грунтовые воды и действует морозное пучение. Именно здесь уместно использование свайно-винтового фундамента. Он станет надёжной основе даже на сложном грунте.

Применение свайного фундамента

Конструкция представляет основание, выполненное из опор, расположенных вертикально в грунте, они объединены ростверком. Обвязка часто изготавливается в виде монолитной ленты из железобетона. В случае лёгких строений используются балочные системы из металла и бруса. Сваи для фундамента необходимы при строительстве частных домов и коттеджей, возводимых на подвижных почвах. Это болотистые грунты и торфяники. Конструкция уместна на участках, где наблюдаются высокие показатели грунтовых вод. Поэтому винтовые сваи под фундамент рекомендуется применять в следующих случаях:

  • слабый грунт;
  • участки, которые находятся рядом реками, озёрами и иными водоёмами;
  • важность возведения здания за короткий период;
  • желание снизить затраты на строительстве.

Преимущества и недостатки

Достоинство свайного фундамента – низкая цена. Если сравнивать с ленточным основанием, то разница может достигать от 20 до 50 процентов в сравнении с аналогами из иных материалов. Сваи под фундамент не требуют выполнения большого объёма земляных работ. Экономия обеспечивается малых расходом основных материалов — арматуры и бетона. К другим достоинствам свайного фундамента относятся:

  • монтаж выполняется за 1–2 дня;
  • делать работы по выравниванию рельефа участка не нужно;
  • вкручивание свай выполняется при разной погоде;
  • не нужно производить масштабные земляные работы.

Однако у него есть и недостатки:

  • Препятствием станут скалистая местность, а также участки, где преобладает каменистый грунт, имеются твёрдые известняковые прослойки.
  • ограничения по весу здания. Сваи под фундамент дома уместно в случае, если постройка будет из сравнительно лёгких материалов;
  • если при буронабивных работах или завинчивании стальных свай СПб допускаются ошибки, то это может привести к повреждению защитного покрытия. В результате металлические элементы будут ржаветь.

Виды свай

Перед строительством сооружения проводят геологические изыскания для определения с типом свайного фундамента. Он может различаться по габаритам, глубине погружения, а также частоте нахождения опор. Виды свай различаются по ряду параметров:

  • материалы. Сваи изготавливают из бетона, металла, дерева. Часто применяются комбинация материалов, которые сочетают несколько свойств. Они выделяются более прочными и долговечными характеристиками;
  • несущие нагрузки. Бывают сваи-стойки и сваи, висящие в грунте;
  • способу погружения: забивные, винтовые и буронабивные. Нюанс первых в том, что они производятся на железобетонной основе. Их забивают в грунт. Буронабивные — формируются из бетона заливкой отверстий необходимого диаметра, которые предварительно пробурены в почве. Винтовые – изготавливают из стальных труб с приваркой лопасти для последующего ввинчивания в грунт.

Основание на винтовых сваях

Фундаменты этого вида часто применяются для сравнительно лёгких построек небольшой этажности. В особенности этот факт касается каркасников и деревянных сооружений. Сваи изготавливаются в виде труб из металла, которые внешне похожи на саморезы. Технология предполагает их вкручивание в грунт. Этому способствует наконечник сваи с лопастью, который крепится на ствол.

К достоинствам фундамента относится невысокая цена, возможность установки без применения спецтехники, в том числе использование в условиях подвижного грунта и мерзлоты. Есть и минусы, в числе которых недолговечность и невозможность использования для тяжело нагруженных зданий.

Использование только свай без дополнительных оснований не гарантируют появления деформаций. Поэтому, чтобы дом не перекосился или не возникло иных проблем, необходимо сооружать обвязку винтовых свай. Соединённые между собой столбы обеспечивают прочный и надёжный фундамент, который сможет выдержать будущие нагрузки.

Обвязка называется ростверком. Она также защищает здание от негативных факторов почвы.

Виды используемой обвязки

Ростверк для свайного фундамента можно выполнить в разных конструкционных версиях. У каждого из них свои достоинства и недостатки. Обвязка бывает следующей:

  • приподнятой на некоторую величину над землёй. Такая конструкция уместна на пучинистых почвах;
  • смонтированной на поверхности грунта;
  • заглублённой. Такая обвязка применяется редко. Здесь над землёй возвышается только плоскость ленты.

Для обвязки применяют:

  • брус или иную древесину;
  • швеллер, балку в виде двутавра;
  • монолитную железобетонную ленту.

При выборе материалов опираются на следующие требования:

  • способность выдерживать нагрузки, которые возникнут при эксплуатации;
  • механическая прочность;
  • противостояние негативным природным факторам.

Основные этапы возведения

Перед монтажом подготавливаются свайные опоры и размечаются места, где они будут установлены. Чтобы металлические изделия работали долго, их покрывают антикоррозийным составом. Работы производятся в следующем порядке:

  • бурение скважин необходимого диаметра, чтобы создать направляющий приямок;
  • опускание опор в грунт на заданную глубину;
  • важно, чтобы выступающие части опор находились в одной плоскости. Поэтому проводят проверку и при необходимости выравнивают. Верхние оголовки обрезают по горизонтальной плоскости, чтобы не было выступающих и заниженных частей;
  • внутренние полости труб заливаются смесью из бетона;
  • выполняется обвязка. Это монолитная железобетонная лента, балки из металла или дерева.

Предварительно выполняются геологические изыскания, они становятся основой для расчётов. Если будут допущены ошибки, то неправильно выбранная свая может деформироваться, а ростверк повредиться. В результате может пострадать и само здание. Для расчёта свай учитывают следующие параметры:

  • прочность материалов;
  • присутствие горизонтальных и вертикальных нагрузок;
  • характеристики грунта.

Расчётную нагрузку на каждый столб вычисляют с учётом распределения веса на всё основание. Жёсткость обвязки берётся максимальной. Также учитываются нагрузки, которые могут дополнительно появиться при эксплуатации здания.

Заключение

Чтобы фундамент был надёжным и прослужил долго, необходимо соблюдать технологию и использовать подходящие сваи. Добиться этого можно, обратившись в «Топ-Фундамент». Мы занимаемся строительством под ключ свайно-винтовых фундаментов для частных домов. Работа ведётся по договору с предоставлением 5-летней гарантии. Для исследования участка бесплатно отправляем нашего инженера.

Компания «Топ-Фундамент» является изготовителем винтовых свай, что позволяет держать цены на них ниже, чем у конкурентов. Большой опыт позволяет нам браться за объекты любой сложности. Позвоните к нам, чтобы получить дополнительную консультацию.

Различные типы свайных фундаментов и их применение

Перейти к содержимому

Сваи – отличная альтернатива глубокому фундаменту в проектах, расположенных в густонаселенных и труднодоступных районах.

Они также хороши, если у вас есть слабый слой почвы под вашим зданием. Они могут помочь вам перенести нагрузку на глубокие прочные пласты.

Сваи часто являются выбором инженера в сложном дорогостоящем проекте, который связан с высоким уровнем человеческих жизней и финансовых рисков. Одним из таких проектов является Бурдж-Халифа в Дубае, сваи которого зарыты на несколько километров под землю.

В этой статье мы обсудим различных типов свайных фундаментов на основе различных мер категоризации.

Содержание

Сколько типов свайных фундаментов

Существует несколько типов свайных фундаментов.

Количество типов зависит от того, как вы их классифицируете. Сваи можно классифицировать по трем критериям: функция сваи, тип материала сваи и вызывают ли они смещение грунта во время установки. Количество типов свай по этим трем критериям следующее:

  1. Всего существует 7 типов свай в зависимости от их функции.
  2. В основном существует четыре типа свай в зависимости от материала, из которого они изготовлены.
  3. Всего существует два типа в зависимости от того, вызывает ли установка свай смещение грунта или нет.

Эти типы перечислены ниже. Могут быть и другие подтипы свай, которые также перечислены ниже.

Типы свай по функциям

  1. несущие сваи
  2. висячие сваи
  3. висячие сваи
  4. вбивные сваи
  5. направляющие сваи
  6. шпунтовые сваи
  7. мини-сваи 9002 4

Типы свай Основа по материалу

  1. древесина сваи
  2. бетонные сваи
  3. песчаные сваи
  4. стальные сваи

Типы свай с основанием на смещении грунта

  1. Перемещаемые сваи
  2. Неперемещаемые сваи

Различаются типы свайных фундаментов по функциям

Несущие сваи 9009 4

Несущие сваи — наиболее распространенные типы свайных фундаментов, передающие нагрузка непосредственно от верхнего кончика к носку в фундаменте. Они действуют как колонна. Типов несущих свай может быть несколько. Чаще всего вы найдете следующие три типа свай.

  • Универсальные колонные двутавровые секции
  • Трубчатые секции и
  • Коробчатые сваи

Висячие сваи

силы трения по поверхности сваи. Чем больше длина сваи и больше ее площадь, тем большую нагрузку она может выдержать.

Для увеличения фрикционного сопротивления поверхности сваи следует увеличить шероховатость поверхности сваи. Обычно в качестве материала для них используется дерево или бетон. Это связано с тем, что эти материалы обладают более высоким сопротивлением поверхностному трению по сравнению со сталью, которая обычно имеет гладкую и скользкую поверхность.

Висячие сваи

Как следует из названия, эта категория свай сочетает в себе несущий механизм как висячей, так и несущей сваи.

Эти сваи обычно удлиняют до песков или глин средней жесткости. Средняя жесткость необходима для активизации опорного действия в свае, остальное сопротивление обеспечивается силами трения, возникающими на ее поверхности.

Сваи из теста

* источник

Эти сваи устанавливаются под углом и обычно используются для укрепления откосов. Поэтому они являются одной из альтернатив для обеспечения устойчивости откосов.

Горизонтальная составляющая внутренней силы сопротивления, развиваемой в набитой свае, отвечает за сопротивление горизонтальной внешней нагрузке. Внутренняя сила, развиваемая в битых сваях, может быть связана как с компонентом трения, так и с компонентом подшипника или с одним из них.

Направляющие сваи

Это специальные типы свай, которые используются при строительстве перемычек для стабилизации любых погруженных в воду сооружений.

Шпунтовые сваи

Как следует из названия, эти сваи состоят из металлических листов, вставленных в землю для сопротивления боковым воздействиям. Они наряду с ватерпасными сваями представляют собой только два типа свай, сопротивляющихся горизонтальным силам.

Обычно изготавливаются из тонких стальных листов, вкопанных в землю. Их функционирование можно воспринимать как подпорную стенку. Хотя, в отличие от подпорной стены, на одном конце которой находится грунт, а на другом конце он открыт, эти сваи полностью вставлены в землю с грунтом вокруг.

Мини-сваи

Как следует из названия, эти сваи имеют малый диаметр от 100 до 400 мм. Обычно они устанавливаются в местах с ограниченным доступом и, следовательно, являются отличной альтернативой для коммерческих и жилых строительных проектов в городах.

Какие бывают типы свайных фундаментов на основе смещения грунта

Сваи смещения

*источник

Забивка свай в грунт вызывает боковое смещение грунта. Поэтому такие сваи называются сваи смещения. Эти типы свай позволяют уплотнять рыхлые несвязные грунты на расстояние, в 3,5 раза превышающее диаметр сваи. Поэтому они увеличили грузоподъемность.

Сваи без смещения

Эти сваи вызывают незначительное смещение грунта или не вызывают его вообще во время установки. Примеры включают сваи с полым поперечным сечением, такие как сваи с прокатными стальными профилями или винтовые сваи или полые сваи открытого типа.

Какой тип фундамента является свайным

Фундамент, используемый в строительных сооружениях, может быть как глубоким, так и мелкозаглубленным.

В случаях, когда глубина фундамента меньше его ширины и глубина менее 1 м, он может быть отнесен к категории фундаментов глубокого заложения. Сократимость, если глубина фундамента больше его ширины, то это глубокий фундамент. Фундаменты мелкого заложения применяются в тех случаях, когда несущая способность грунта выше.

С другой стороны, более глубокие фундаменты часто используются для передачи строительных нагрузок на глубокие прочные слои. Свайные фундаменты — это тип глубокого фундамента, который чаще всего используется в зданиях с большими нагрузками, расположенных на более слабых грунтах.

Выводы

В заключение, эта статья была посвящена различным типам свай.

Всего сваи бывают 6 типов, если классифицировать их по функциям. Они в основном бывают четырех типов, если классифицировать их на основе материала, из которого они изготовлены. Наконец, они бывают двух типов в зависимости от того, вызывает ли установка свай смещение грунта или нет.

Нажмите для поиска

Искать:

Ссылка для загрузки страницы Наверх

Свайный фундамент — Типы, преимущества и недостатки — Портал гражданского строительства

Что такое свайный фундамент?
Свайный фундамент, тип глубокого фундамента, представляет собой тонкую колонну или длинный цилиндр, состоящий из бетона или стали, используемый для поддержки конструкции и передачи нагрузки на необходимой глубине за счет торцевой опоры или поверхностного трения.

Свайные фундаменты обычно используются для больших сооружений и в случаях, когда небольшой глубины грунта недостаточно, чтобы противостоять чрезмерной осадке, поднятию и другим проблемам.

Использование свайного фундамента:
В следующих случаях предпочтение отдается свайному фундаменту.

  • Нагрузка на надстройку большая и распределяется неравномерно.
  • Откачка воды из открытых траншей для мелкозаглубленных фундаментов является сложной и дорогостоящей задачей.
  • Несущая способность верхнего слоя почвы низкая.
  • Уровень воды в недрах высокий, поэтому
  • Уровень воды в недрах резко меняется.
  • Строить траншеи тяжело и дорого.
  • Характер верхнего слоя почвы обширный.
  • Сооружение расположено у кромки воды или в русле реки, уязвимо для размыва.
  • Вблизи фундамента, каналов или глубоких дренажных линий.
  • Фундамент опор ЛЭП, морской платформы, уязвимой для подъемных сил, сделан из свай.


Выбор свайного фундамента:
При выборе типа свайного фундамента учитывайте следующие факторы:

  • Природа строения
  • Состояние загрузки
  • Вес сваи
  • Прочность сваи
  • Доступность финансирования
  • Типы почв и их качества Наличие материалов и оборудования
  • Уровень грунтовых вод в земле
  • Цены на сваи
  • Пример соседней постройки
  • Предусмотрены сваебойные установки.
  • Обслуживание сваи
  • Требуется длина сваи.
  • Требуемые номера свай
  • Проблемы с забивкой свай

Типы свайных фундаментов:
В строительстве используются следующие типы свайных фундаментов:

A. По назначению:
1. Опорные сваи:

Рис. 1: Концевая опорная свая
Предоставлено: Prodyogi.com

В сваях этого типа нагрузки проходят через нижний конец сваи. Нижняя часть сваи поддерживается толстым слоем почвы или камня. Куча обычно лежит поверх переходного слоя слабого и сильного убийцы. В результате свая служит опорой для надежной передачи нагрузки на прочный слой.

Общая несущая способность концевой сваи определяется путем умножения площади вершины сваи на несущую способность грунта на глубине покоя сваи. Диаметр сваи определяется с использованием соответствующего коэффициента безопасности.

2. Висячая свая:

Рис. 2: Висячая свая
Предоставлено: researchgate.net вес, приложенный к сваям. Висячие сваи обычно используются при наличии прочных слоев фундамента на большей глубине.

3. Уплотняющая свая:

Рис. 3: Уплотняющая свая
Предоставлено: civiconcepts.com

Уплотнение — это метод уплотнения рыхлого гранулированного грунта для повышения его несущей способности. Уплотнительные сваи не выдерживают никакого веса. В результате они могут быть сделаны из более слабого вещества, такого как песок. Свайная труба постепенно удаляется для уплотнения грунта, а на ее место насыпается песок, образуя песчаную кучу.»

3. Несущие сваи:
Основное назначение свайного фундамента такого типа — передача вертикальных нагрузок. от строения к почве. Эти фундаменты передают нагрузки от слоя, способного выдержать нагрузку, к слою со слабыми несущими свойствами. Несущие сваи можно далее классифицировать как проточные в зависимости от метода передачи нагрузки от сваи к грунту.

4. Натяжная свая:
Эти свайные фундаменты стабилизируют конструкции, склонные к подъему из-за гидростатического давления или опрокидывания. Он также известен как подъемная свая.

5. Отбойная свая:
Эти сваи используются для защиты береговых сооружений от повреждения кораблями или другими плавучими объектами.

6. Анкерная свая:
Эта свая защищает горизонтальное натяжение от шпунтовых свай или других тянущих сил.

7. Шпунтовая свая:
Они используются в качестве переборок или непроницаемых перегородок для уменьшения утечек и напряжения под гидротехническими сооружениями.

B. На основе материалов и составов:
1. Сборные железобетонные сваи:

Рис. 4: Сборные железобетонные сваи
Напряженные сваи, сборные железобетонные сваи обычно используется для максимальной расчетной нагрузки около 80 тонн. Чтобы выдерживать нагрузки, они должны быть усилены. Они требуют места для хранения и заливки, дополнительного времени для схватывания и отверждения перед установкой, а также тяжелого оборудования для вождения и управления. Им также приходится платить большие деньги, чтобы убрать лишнюю длину или увеличить расстояние.

2. Монолитные бетонные сваи:

Рис. 5: Монолитные бетонные сваи
Предоставлено: theconstructor.org -бетонная свая. После вставки любой стальной арматуры отверстие заполняется бетоном. Корпус можно либо оставить на месте, либо снять. Сваи из монолитного бетона с обсадной трубой известны как сваи из размягченного монолитного бетона. Необсаженные монолитные бетонные сваи – это сваи, не имеющие обсадной трубы.

3. Расширяемые сваи:
Расширяемые сваи представляют собой буронабивные сваи с увеличенным утолщением или диаметром в некоторой точке по длине для закрепления расширяющегося грунта основания, подвергающегося поочередному сжатию и расширению.

4. Деревянные сваи:

Рис. 6: Деревянные сваи
Предоставлено: civiconcepts.com

Для создания этих насыпей используются стволы деревьев. Они могут быть квадратными или круглыми. Эти поленницы имеют диаметр от 30 до 50 см и длину не более чем в 20 раз превышающую их ширину наверху.

Внизу дается чугунный башмак, а вверху закрепляется стальная пластина. При забивке набора деревянных свай вершины каждой сваи доводятся до одного уровня, а затем добавляется бетонный колпак для создания общей платформы. Типы свайных фундаментов имеют меньшую несущую способность и без обработки не являются постоянными.

5. Стальные сваи:

Рис. 7: Стальные сваи
Предоставлено: shortspansteelbridges.org

Стальные сваи могут быть полыми трубами или двутавровыми. Для их заполнения используется бетон. Диаметр может варьироваться от 10 до 24 дюймов, а толщина обычно составляет 34 дюйма. Сваи просты в забивке из-за их небольшой площади сечения. Концевые сваи являются наиболее распространенным применением.

i) Двутавровые сваи:
Эти свайные фундаменты имеют большие плиты. Они подходят для эстакадных конструкций со сваями, выступающими над уровнем земли и служащими колоннами. Поскольку они имеют небольшую площадь поперечного сечения, их можно легко забивать в грунты, в которые трудно забить стандартные сваи. Они используются в качестве длинных свай с высокой несущей способностью.

ii) Трубчатые сваи:
В этой форме стальные трубы или трубы вбиваются в землю. Трубчатые сваи залиты бетоном. С ними легко обращаться и въезжать из-за их круглых насыпей. Эти виды свайных фундаментов просты в обращении и установке в поперечном сечении.

iii) Коробчатые сваи:
Они заполнены бетоном и имеют прямоугольную или восьмиугольную форму. Когда забивка свай в твердые породы нецелесообразна, применяют определенные формы свайных фундаментов.

6. Композитные сваи:
Композитные сваи — это сваи, сделанные из двух разных материалов, забиваемых друг на друга для выполнения той же цели, что и одиночная свая. В такой комбинации используются полезные свойства обоих материалов. Они рентабельны, поскольку сочетают в себе высокую коррозионную стойкость одного материала с низкой стоимостью или прочностью другого.

C. В зависимости от метода установки:
i) Забивные сваи:
Верхушки этих свай обычно забивают в грунт для принудительной установки. Сборные железобетонные, деревянные и стальные сваи обычно забивают на место путем забивки, которая может выполняться вертикально или под наклоном.

ii) Забивные и монолитные сваи:
Эти свайные фундаменты изготавливаются путем забивания в грунт кожуха с закрытым нижним концом. Затем в корпус заливают бетон. Кожух может быть снят или нет. Она называется необсаженной сваей, если обсадная труба сваи не удалена, и обсаженной сваей, если обсадная труба не извлечена.

iii) Буронабивные и монолитные сваи:
Выкопайте яму в земле и заполните ее бетоном для создания этих типов свайных фундаментов.

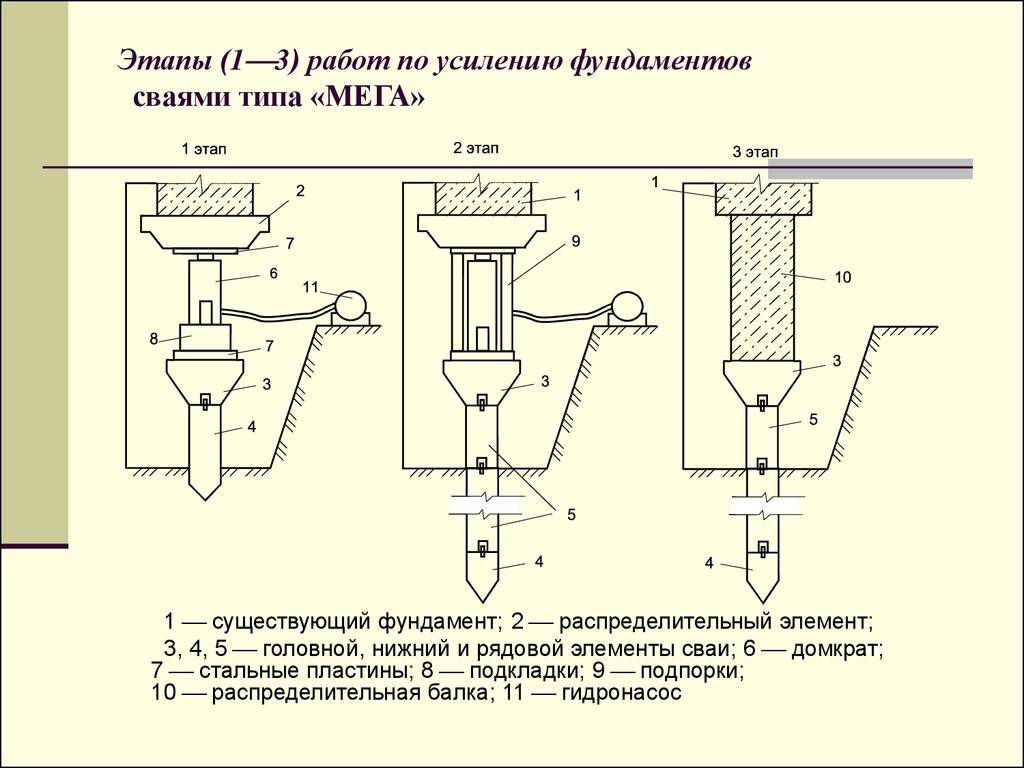

iv) Забивные сваи
Свайные фундаменты поднимаются с помощью гидравлического домкрата, который толкает поверхность вниз.

v) Винтовые сваи:
Грунт ввинчивается в эти типы свайных фундаментов.

Преимущества свайного фундамента:

  • Сваи могут быть подготовлены заранее в зависимости от их длины.
  • Его можно разместить на огромной территории и на очень большом расстоянии.
  • Сборные конструкции сокращают время, необходимое для завершения проекта.
  • Мы можем использовать отвалы в ситуациях, когда бурение не требуется.
  • Кучи ухожены и опрятны.

Недостатки свайного фундамента:

  • При проходке по камням и скалам сразу повреждается свая.
  • При забивке свай возникают вибрации, которые повреждают близлежащие конструкции.
  • Морские бурильщики могут атаковать сваи в соленой воде.
  • Куча не может быть выше земли.
  • Эксплуатация свай требует использования тяжелой техники.
  • Дренаж не является проблемой для свай.

Заключение:
Целью любого фундамента является безопасная поддержка и передача нагрузки от надстройки на землю. Интенсивность нагрузки от надстройки и характер грунта влияют на тип фундамента. Мы должны иметь в виду, что простые фундаменты являются наиболее рентабельным фундаментом в большинстве случаев.
При наличии чрезмерно сильных гравитационных нагрузок Свайный фундамент предпочтительнее, когда боковые напряжения действуют на слабый грунт; предпочтение отдается свайному фундаменту. Выбрать правильную форму свайного фундамента будет проще после изучения всех элементов.

Каталожные номера:
1. Различные типы свайных фундаментов и их применение в строительстве. (2020, 26 сентября). строительный фасилитатор; www.constrofacilitator.com. https://www.constrofacilitator.com/разные типы свай-фундамент-и-их-использование-в-строительстве/
2. Десаи, Р. (2016, 27 апреля). Свайный фундамент: виды и его классификация. Гарпедия; gharpedia.com. https://gharpedia.com/blog/pile-foundation-types-classifications/
3. Что такое свайный фундамент? Типы свайных фундаментов – Гражданское строительство. (н.д.). Что такое свайный фундамент? Типы свайных фундаментов – Гражданское строительство; www.civiltoday.com. Получено 24 марта 2022 г. с https://civiltoday.com/geotechnical-engineering/foundation-engineering/deep-foundation/176-pile-foundation-definition-types 9.0223 4. Махаджан Б. (2020, 1 августа). свайный фундамент | Типы свайных фундаментов | Использование свайного фонда.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
