Разновидности свайных фундаментов

По способу погружения свай в грунт различают:

• Забивные
• Железобетонные
• Набивные
• Винтовые
• Буровые

Фундамент на забивных сваях предполагает использование металла, дерева, забивных железобетонных опор. Сваи вбиваются в землю молотом или погружателями.

Забивные опоры различаются по конструкции:

• С квадратной формой сечения;
• Прямоугольные опоры;
• Округлой формы с пустотами внутри;
• Квадратного сечения, но с округлой полостью;
• Тавровые и двутавровые сваи.

При постройке здания на железобетонных сваях необходимо выкапывать грунт. В образовавшиеся ниши заливается бетонная смесь.

Набивной фундамент устанавливается путем трамбовки грунта. Пустые полости заливаются бетоном.

Под фундамент на винтовых сваях не требуется подготовка. Опоры углубляются внутрь кабестаном. Для монтажа винтовых свай используется способ вкручивания.

Буровая установка выполняется путем бурения скважины. А внутрь получившегося отверстия заливается бетонная смесь.

Во всех указанных вариантах с заливкой бетона после наполнения полостей смесью в нее монтируется железная арматура.

В зависимости от типа армирования и конструкции опор они могут быть цельными или составленными из отдельных блоков. Также сваи классифицируются по типу наконечника. Каждый вид имеет преимущества. Опоры с острым концом крайне удобны в момент забивания. Они легко входят в любые грунты. Сваи с тупым наконечником имеют широкое основание, которое устойчиво к различным воздействиям. Опоры с плоской подошвой не подвергаются выталкиванию из грунта в условиях низких температур.

Виды фундаментов в зависимости от типа свай

Типаж фундамента зависит от нескольких факторов:
• Численность опорных элементов
• Нагрузка здания
• Конструкция постройки

В связи с этим различают:

• Одиночные опоры. Такой вариант используется в проектах с колоннами или иными похожими элементами. Нагрузка от одного небольшого элемента распределяется на соответствующую опору. В некоторых случаях сама свая может выступать в качестве колонны.
• Для протяженных зданий используют вариант ленточных фундаментов. Также этот способ применяется при установке свай по периметру строения.
• Свайный куст. В таком проекте от одного элемента здания нагрузка уходит на несколько опор одновременно.
• Опорное поле. При таком устройстве фундамента сваи располагаются по всей площади, отведенной под постройку здания. Этот вариант приемлем для крупногабаритных сооружений.

Понятие фундамента на сваях неразрывно связано с установкой сборных или монолитных ростверков. Конструкции объединяют опоры здания, создавая прочную основу. В зависимости от типа установки выделяют несколько видов ростверков:

• Заниженный. Устанавливается ниже уровня грунта, распределяя нагрузку по всему фундаменту.
• Завышенному ростверку характерно размещение над грунтом. Нагрузка отдается только сваям.
• Высокие ростверки изготавливаются для мостов и иных подобных сооружений. Если рассматривать жилые дома, то такая конструкция фундамента проектируется в случае планируемого подпола.

Железобетонными ростверками объединяются все сваи под зданием: начинается уже на этапе армирования. Когда в опоры закладывается арматура, то ее стержни выходят за пределы свай. Таким образом создается основание для монолитного ростверка.

Для каждого типа климата, эксплуатации и иных факторов окружающей среды характерен свой тип фундамента. Даже в условиях нестабильного поведения грунтовых вод или вспучивания грунта можно подобрать свайную конструкцию. Для подбора фундамента не стоит опираться только на одну характеристику, важно учитывать все факторы: тип почвы, возможность глубокого промерзания грунта, размеры будущего здания и тяжесть объекта.

Навесное оборудование для строительства свайных фундаментов

Среди навесного оборудования на спецтехнику, предназначенного для подготовки свайных фундаментов, чаще всего используют:

• гидровращатели для завинчивания свай (сваекруты);

Сваекрутом может быть любой гидровращатель, правильно подобранный под технические данные проекта.

Чаще всего оборудование используют при строительстве жилых объектов на сложных грунтах или склонах. Также сваекрут незаменим при возведении опор ЛЭП, прокладке трубопроводов, установке вышек сотовой связи.
• вибропогружатели свайных элементов;

Это востребованное на стройплощадках оборудование для погружения свай вибрационным способом, его отличает низкий уровень шума и высокая производительность. Вибропогружатели могут быть гидравлические — для экскаватора и электрические — для крана. Чтобы погружение производилось эффективно, важно выбрать правильный зажим, или наголовник.

• сваерезки (сваескусыватели) для срезки оголовков свай.

Оборудование предназначено для обрезки оголовков железобетонных свай с возможностью сохранения арматуры для ростверка. Сваерезки монтируются на гидравлическую спецтехнику, на КМУ и краны, оснащенные источником гидравлического питания.

Статья была полезной?

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Задать вопрос специалисту

Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»

Связанные тэги

• #Навесное оборудование

Виды свайных фундаментов, классификация и виды свай

За обобщающим термином «свайный фундамент» скрывается внушительный перечень разновидностей этого основания, каждая из которых имеет свои достоинства, недостатки и «показания к применению».

Оптимальный выбор вида сваи, конструкции ростверка и способа монтажа основания не только поспособствует упрощению и удешевлению строительных работ, но и обеспечит максимальный срок службы постройки.

Вот почему застройщик должен хорошо понимать, какие виды свайных фундаментов могут сегодня применяться и как выбрать самый предпочтительный вариант.

Содержание статьи

• 1 Как работают сваи
• 2 Какими бывают сваи
  • 2.1 По материалу
  • 2.2 По способу монтажа
• 3 Ростверки для свайных фундаментов

Как работают сваи

В современном строительстве применяют различные виды свайных фундаментов и работа свай в них также осуществляется по-разному.

По данному признаку можно выделить два типа опор:

1. Сваи-стойки.

Такая свая переносит нагрузку от веса здания на грунт, в который упирается. Сваю-стойку изготавливают по технологии, обеспечивающей прочное основание, ведь именно на него может приходиться до 85% веса постройки.

Сваи стоечного типа – это классический и наиболее распространенный вариант. Опираясь на прочный грунт, они почти не дают осадки и могут выдерживать очень большие нагрузки.

2. Висячие сваи.

Сваи данной разновидности не упираются в грунт, а удерживаются в нем подобно тому, как держится вбитый в доску гвоздь, то есть за счет силы трения между боковой поверхностью и внешней средой.

Сравнивая висячую сваю со стойкой, можно выделить два основных отличия: площадь боковой поверхности у висячей сваи увеличена, при этом она имеет рельефное исполнение, благодаря чему более прочно «цепляется» за окружающий ее грунт.

Применение висячих свай оправдано в тех случаях, когда прочный грунт залегает особенно глубоко и сваи-стойки пришлось бы делать слишком длинными.

Какими бывают сваи

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Их установка считается оправданной при возведении построек с малым сроком службы, а также при наличии высокого уровня грунтовых вод.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

1. Внедрение в грунт посредством молотов или вибропогружателей.


Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Достоинством данного способа установки свай является отсутствие земляных работ, но произвести такой монтаж вручную невозможно. Поэтому в индивидуальном строительстве этот способ применяется редко.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

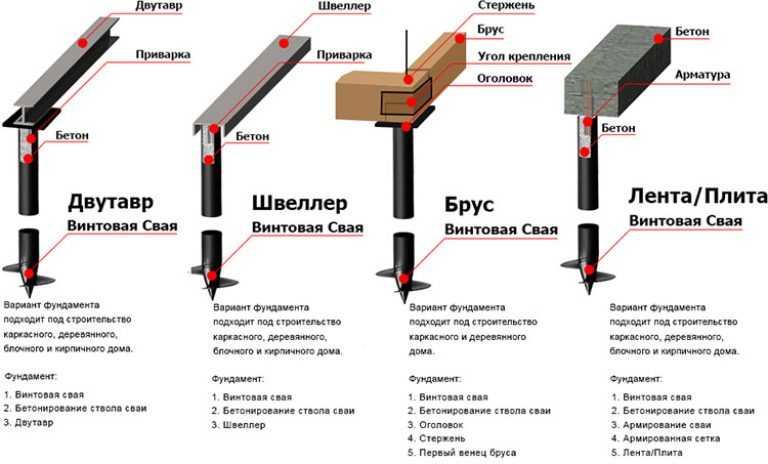

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

• вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
• при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
• из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

4. Изготовление прямо в грунте.

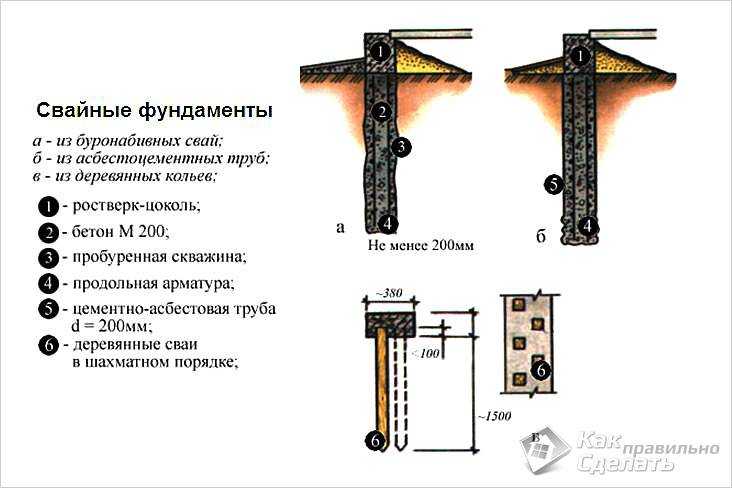

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

Ростверки для свайных фундаментов

Применяя различные виды свайных фундаментов и типы ростверков для них, строители стремятся получить оптимальное сочетание низкой стоимости и приемлемой функциональности.

В первую очередь, ростверки делятся на две группы:

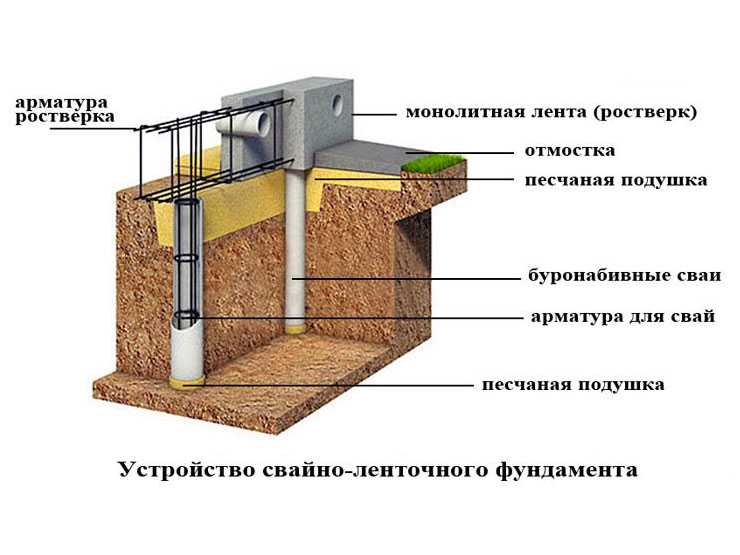

• ленточные: имеют вид балок, укладываемых по периметру здания и под несущими стенами;
• плитные: представляют собой плиту и применяются в тех случаях, когда сваи расположены по всей площади постройки.

Кроме того, различают следующие виды ростверков свайных фундаментов :

1. Сборные.

Представляют собой уложенные поверх свай балки из металлопрофиля (двутавр или швеллер), древесины или железобетона.

2. Сборно-монолитные.

Ростверк набирается из нескольких ж/б элементов, снабженных специальным замком. После сборки конструкция замоноличивается. Для сооружения такого ростверка обязательной является высокая точность установки свай.

3. Монолитный.

Изготавливается непосредственно на стройплощадке путем заливки бетона в заранее подготовленную опалубку с установленным в нее арматурным каркасом.

С точки зрения индивидуального строительства данный метод наиболее удобен, поскольку позволяет обойтись только подручными инструментами.

Видео об устройстве свайных фундаментов.




Различные типы свайных фундаментов, используемых в строительстве

мы объясним, что такое свайный фундамент?, когда и где используется свайный фундамент, типы свайного фундамента в зависимости от функции, использования или материала. типы бетонных свай, стальные сваи. преимущества и недостатки различных типов свай и функции, назначение шпунтовых свай и т. д.

Содержание

Что такое свайный фундамент?

Свайный фундамент – один из видов фундамента глубокого заложения, который используется при низкой несущей способности грунта, при подводном строительстве, при большой нагрузке на конструкцию, в местах, где невозможно мелкозаглубленное основание и т. д.

Когда и где используется свайный фундамент?
• Нагрузка от конструкции (нагрузка) слишком велика и ее распространение по грунту неравномерно.
• Несущая способность грунта низкая, и требуемая удерживающая способность достигается на большей глубине.
• Колебания уровня грунтовых вод.
• Строительство плотного или ростверкового фундамента может быть слишком дорогим или неосуществимым.
• Крепление котлована очень сложное. (6) Осушение воды из основной траншеи обходится очень дорого.
• В районе будущей прокладки водопровода, канализации, газа и т.д.
• Если строение расположено на пляже или на берегу реки и существует вероятность размыва фундамента из-за заболачивания.
• Свайный фундамент пригодится для основания сооружения в море.
• Анкерные сваи используются для обеспечения устойчивости к восходящему давлению и боковому давлению на конструкцию.
• В морских сооружениях, таких как док, пирс, отбойные сваи, используются для защиты конструкции от ударов кораблей.
Types of pile foundation based on function or use:
1. End bearing pile
2. Friction pile
3. Compaction pile
4. Tension pile
5. Anchor pile
6. Fender pile
7. Better pile
8. Sheet pile
1. Концевая опорная свая:

Этот тип сваи используется для передачи нагрузки от воды или мягкого грунта на находящуюся под ним твердую породу. Нагрузка передается на нижний конец сваи.

Qu = Qp используется для этой стопки.

2. Висячая свая:

Поверхность такой сваи шероховатая, так что нагрузка воспринимается трением (кожным трением), возникающим между окружающим грунтом и поверхностью сваи.

Для висячей сваи Q = Qs

Qu = предельная нагрузка на сваю Qs = поверхностное трение

Несущая способность висячей сваи может быть увеличена следующим образом:

• Путем увеличения диаметра сваи
• Забивая сваю на большую глубину.
• Путем сделать черновую поверхность сваи.
• При сохранении группы ворса.
3. Уплотнительная свая:

Когда свая вставляется в гранулированный грунт для увеличения несущей способности грунта, она называется уплотняющей сваей.

Свая сама по себе не несет никакой нагрузки, поэтому изготовлена ​​из непрочного материала. Песчаные сваи обычно используются в качестве уплотняющих свай. При котором трубу вводят в землю, так что почва вокруг трубы подвергается боковому перемещению и происходит уплотнение почвы, затем трубу медленно вытягивают и засыпают песком. Вот так готовится куча песка.

4. Натяжная свая:

Когда конструкция кажется приподнятой из-за давления грунтовых вод или из-за опрокидывающего момента, натяжная свая используется для удержания конструкции на земле. В такой свае создается прочность на растяжение.

Сопротивление растягивающей силе обусловлено силой трения с грунтом на поверхности сваи.

5. Анкерная свая:

Когда свая используется для обеспечения анкеровки против сдвигового натяжения шпунтовой сваи или другого типа тянущей силы, она называется анкерной сваей.

6. Отбойная свая:

Свая, которая используется для защиты сооружений в море от повреждений, вызванных истиранием или столкновением с судном, называется отбойной сваей. Такие сваи обычно изготавливаются из дерева.

7. Улучшенная свая:

Когда свая вставляется в землю для предотвращения горизонтальной или поперечной силы, это называется улучшенной сваей.

8. Шпунтовая свая:

Основная функция шпунтовой сваи – разделение двух элементов под землей. Такие сваи не рассчитаны на какие-либо вертикальные нагрузки.

Шпунтовая свая используется для следующих целей.

• Для отделения основания от бокового грунта.
• Для остановки движения грунтовых вод, что очень необходимо для коффердама.
• Для предотвращения распространения вибраций машины на боковые конструкции.
• Для строительства стен для обслуживания морских объектов, таких как доки, причалы.
• Для предотвращения эрозии берегов рек.
• Для поддержки стенок базовой траншеи.
• Для строительства отсечной стены под плотиной.
• Для увеличения удерживающей способности почвы за счет ее ограничения.
• Для предотвращения эрозии основания реки речной или морской водой.

Типы свай на основе материалов:

Различные типы свай, основанные на материалах, следующие:

1. Бетонные свай
2. Стальные свай
3. Тревочные кули
4. ПЕСА0059
   1. Бетонные сваи:

   Бетонные сваи изготовлены из железобетона. Его прочность на сжатие очень высока. Типы бетонных свай приведены ниже.

   2. Стальные сваи:
   1. Двутавровая балка
   2. Коробчатая свая
   3. Трубчатая свая
   i. Двутавровая балка:

   Стальной прокат Двутавровая балка чаще всего используется в качестве стальной сваи. Часто такие лопасти используют в качестве колонн, чтобы держать их открытыми на определенной высоте вне земли.

   Двутавровые сваи имеют очень маленькое поперечное сечение и могут быть легко вставлены в землю там, где обычные сваи очень трудно ввести в землю.

   Такие сваи больше подходят для более глубокого закапывания в рыхлый грунт, а также там, где обычные сваи могут повредить окружающие сваи.

   После погружения такой сваи на необходимую глубину ее оголовок разрезают на квадраты и закрывают толстой стальной пластиной или бетонным колпаком.

   Такие сваи используются при строительстве подпорных стен, мостов, эстакад, коффердамов и т. д.

   ii. Коробчатая свая:

   Доступны различные запатентованные коробчатые сваи. Куча представляет собой коробчатую кучу Ларсена. Которые имеют прямоугольную или восьмиугольную форму. Такие сваи изготавливаются путем сборки различных стальных профилей.

   Свая втыкается в землю, как и любая другая свая. Нижняя часть ворса может быть закрытой или открытой. Затем короб заливают бетоном. Когда коробчатая свая вставляется в землю, она перемещает большое количество грунта, так что сопротивление торца и сопротивление трению значительно увеличиваются.

   Этот тип сваи можно успешно использовать там, где невозможно вставить двутавровую балку до твердого уровня.

   ТАКЖЕ ЧИТАЙТЕ: Типы мелкозаглубленного фундамента || когда и где использовать

   iii. Трубчатая свая:

   В этом типе сваи стальная труба или труба вставляются в землю. Эти сваи также заземляют открытыми или закрытыми концами. Диаметр труб варьируется от 25 см до 120 см. Толщина стенки трубы колеблется от 8 см до 12 см.

   Сваи с открытым концом обычно используются для твердого слоя почвы. Внутренний грунт сваи удаляется струей воды или сжатым воздухом. После того, как свая вставлена ​​на желаемый уровень, залейте трубчатую сваю бетоном.

   Свая с закрытым концом обычно используется для рыхлого грунта. После того, как свая опустилась на нужную глубину, ее заливают бетоном. Его легко вводить в почву и заменять благодаря круглому поперечному сечению.

   Преимущества и недостатки стальных свай:

   Преимущества:

   • Легко сопротивляются силам, возникающим при введении сваи в грунт.
   • Увеличение длины сваи можно легко выполнить с помощью сварки.
   • Дополнительные длины можно легко отрезать.
   • Несущая способность таких свай намного больше.
   • Ворс можно легко заменить, не повредив его.
   • Такая свая обладает высокой устойчивостью к ударным нагрузкам, по этой причине она больше подходит для морского строительства.
   • Такая стопка не повреждается морскими насекомыми.
   • Коробчатые сваи экономят затраты на заполнение раствором или песком между сваями.

   Недостатки:

   • Стальная свая легко повреждается коррозией.
   • Ворс можно защитить, покрыв его краской, но это увеличивает затраты.
   3. Сваи деревянные:

   Сваи деревянные круглые или квадратные. Диаметр круглого ворса от 30 см до 50 см. Размер квадратного ворса составляет целых 50 см на 30 см. Длина ворса не должна превышать ширину его вершины более чем в 20 раз, чтобы он не прогибался.

   Стальной башмак крепится к верхней части сваи, а чугунный башмак крепится к нижней части сваи. Если древесина используется в группе свай, над всеми ведрами помещается бетонный колпак. Наилучшая разница между двумя стопками равна 9.центральные зазоры 0 см. Нагрузка на сваю не должна превышать 20 тонн.

   Преимущества и недостатки деревянной сваи:

   Преимущества:

   • Такие сваи экономичны, если древесина легкодоступна.
   • Благодаря меньшему весу его можно легко транспортировать без повреждений.
   • Увеличить или уменьшить длину ворса можно легко и недорого.
   • Не требует тяжелой техники и квалифицированного персонала.
   • Свая легко вставляется в почву.
   • При необходимости ворс можно легко вытащить.

   Недостатки:

   • Разрушение сваи глиной, морской водой или насекомыми.
   • Такая свая не выдерживает большей нагрузки и не может использоваться в качестве опорной сваи.
   • Установка деревянной сваи в твердые слои грунта невозможна.
   • Трудно получить требуемую длину и размер свай.
   • Если сваю не обработать, то ее прочность будет очень низкой, а срок службы меньше.
   4. Композитная свая:

   В этом типе свай два разных материала помещаются в землю друг на друга, и обе сваи работают вместе. ex – сочетание дерева и бетона

   В этом сочетании дерева и бетона используются преимущества долговечности бетона и более дешевой древесины.

   Нижняя часть такого столба выполнена из дерева.

   Преимущества и недостатки композитной сваи:

   Преимущества:

   • Это дешевле.
   • Его можно легко создать.
   • Там, где другие типы свай неудобны, можно использовать комбинированные сваи, соответствующие типу земли.

   Недостатки:

   • Прочность сваи слабая, если свая не имеет надлежащего соединения между двумя разными материалами при формировании сваи.
   v. Песчаные сваи:

   в этом типе сваи проделывают отверстие в земле и заполняют ее песком. Если песок окружен, то его несущая способность слишком высока, и он становится несжимаемым.

   Диаметр кучи песка обычно составляет 30 см. Сверление отверстия с помощью деревянной сваи или авгура или закрытой сваи в земле. В этом зале засыпается влажный песок, и песок надлежащим образом уплотняется. Оголовковую часть сваи заполняют бетоном, чтобы песок не вытекал из сваи.

   Песчаная куча обычно укладывается под колонной конструкции на расстоянии от 2 до 3 м от центра к центру. Длина этой сваи не должна превышать ее диаметр в 12 раз. Песчаная куча может выдерживать нагрузку до 100 тонн/м2.

   Преимущества и недостатки песчаной сваи:

   Преимущества :

   • Такие сваи экономичны для небольших домов и дорожных насыпей.
   • Простота сборки.
   • Вместо песка можно использовать гравий.
   • Влияние грунтовых вод и подземного горения отсутствует.

   Недостатки:

   • Такие сваи не подходят для мягкого грунта.
   • Где возможность эрозии там не удобно.
   • Не подходит для сейсмоопасных регионов.

   ЧИТАЙТЕ ТАКЖЕ : Что такое ферроцемент? Применение, способ построения Использование.

   Различные типы свайных фундаментов и их применение

   Перейти к содержимому

   Сваи являются отличной альтернативой глубокому фундаменту в проектах, расположенных в густонаселенных и труднодоступных районах.

   Они также хороши, если у вас есть слабый слой почвы под вашим зданием. Они могут помочь вам перенести нагрузку на глубокие прочные пласты.

   Сваи часто являются выбором инженера в сложном дорогостоящем проекте, который связан с высоким уровнем человеческих жизней и финансовых рисков. Одним из таких проектов является Бурдж-Халифа в Дубае, сваи которого зарыты на несколько километров под землю.

   В этой статье мы обсудим различных типов свайных фундаментов на основе различных мер категоризации.

   Содержание

   Сколько типов свайных фундаментов

   Существует несколько типов свайных фундаментов.

   Количество типов зависит от того, как вы их классифицируете. Сваи можно классифицировать по трем критериям: функция сваи, тип материала сваи и вызывают ли они смещение грунта во время установки. Количество типов свай по этим трем критериям следующее:

   1. Всего существует 7 типов свай в зависимости от их функции.
   2. В основном существует четыре типа свай в зависимости от материала, из которого они изготовлены.
   3. Всего существует два типа в зависимости от того, вызывает ли установка свай смещение грунта или нет.

   Эти типы перечислены ниже. Могут быть и другие подтипы свай, которые также перечислены ниже.

   Типы свай на основе функции
   1. Сваи для подшипников
   2. Сваи для трений
   3. Фрикционные куча
   4. Сваи для теста
   5. Руководство.0017 mini piles
   Types Of Piles Base On Material
   1. timber piles
   2. concrete piles
   3. Sand piles
   4. steel piles
   Types Of Piles Base On The Displacement Of Soil
   1. Сваи смещения
   2. Сваи постоянного смещения
   Какие бывают типы свайного фундамента в зависимости от функции
   Несущие сваи

   Несущие сваи являются наиболее распространенными типами свайных фундаментов, которые передают нагрузку непосредственно с верхнего конца на носок фундамента. Они действуют как колонна. Типов несущих свай может быть несколько. Чаще всего вы найдете следующие три типа свай.

   • Универсальные колонны, двутавровые секции
   • Трубчатые профили и
   • Коробчатые сваи
   Висячие сваи

   Эти типы свай сопротивляются нагрузке за счет развития сил трения вдоль поверхности сваи. Чем больше длина сваи и больше ее площадь, тем большую нагрузку она может выдержать.

   Для увеличения фрикционного сопротивления поверхности сваи следует увеличить шероховатость поверхности сваи. Обычно в качестве материала для них используется дерево или бетон. Это связано с тем, что эти материалы обладают более высоким сопротивлением поверхностному трению по сравнению со сталью, которая обычно имеет гладкую и скользкую поверхность.

   Висячие сваи

   Как следует из названия, эта категория свай сочетает в себе несущий механизм как висячей, так и несущей сваи.

   Эти сваи обычно удлиняют до песков или глин средней жесткости. Средняя жесткость необходима для активизации опорного действия в свае, остальное сопротивление обеспечивается силами трения, возникающими на ее поверхности.

   Сваи для теста

   * источник

   Эти сваи устанавливаются под углом и обычно используются для укрепления склонов. Поэтому они являются одной из альтернатив для обеспечения устойчивости откосов.

   Горизонтальная составляющая внутренней силы сопротивления, развиваемой в набитой свае, отвечает за сопротивление горизонтальной внешней нагрузке. Внутренняя сила, развиваемая в битых сваях, может быть связана как с компонентом трения, так и с компонентом подшипника или с одним из них.

   Направляющие сваи

   Это специальные типы свай, которые используются при строительстве перемычек для стабилизации любых подводных сооружений.

   Шпунтовые сваи

   Как следует из названия, эти сваи состоят из металлических листов, вставленных в землю для сопротивления боковым воздействиям. Они наряду с ватерпасными сваями представляют собой только два типа свай, сопротивляющихся горизонтальным силам.

   Обычно изготавливаются из тонких стальных листов, вкопанных в землю. Их функционирование можно воспринимать как подпорную стенку. Хотя, в отличие от подпорной стены, на одном конце которой находится грунт, а на другом конце он открыт, эти сваи полностью вставлены в землю с грунтом вокруг.

   Мини-сваи

   Как следует из названия, эти сваи имеют малый диаметр от 100 до 400 мм. Обычно они устанавливаются в местах с ограниченным доступом и, следовательно, являются отличной альтернативой для коммерческих и жилых строительных проектов в городах.

   Какие бывают типы свайных фундаментов на основе смещения грунта
   Сваи смещения

   *источник

   Забивка свай в грунт вызывает боковое смещение грунта. Поэтому такие сваи называются сваи смещения. Эти типы свай позволяют уплотнять рыхлые несвязные грунты на расстояние, в 3,5 раза превышающее диаметр сваи. Поэтому они увеличили грузоподъемность.

   Сваи без смещения

   Эти сваи вызывают незначительное смещение грунта или не вызывают его вообще во время установки. Примеры включают сваи с полым поперечным сечением, такие как сваи с прокатными стальными профилями или винтовые сваи или полые сваи открытого типа.

   Какой тип фундамента является свайным

   Фундамент, используемый в строительных сооружениях, может быть как глубоким, так и мелкозаглубленным.

   В случаях, когда глубина фундамента меньше его ширины и глубина менее 1 м, он может быть отнесен к категории фундаментов глубокого заложения. Сократимость, если глубина фундамента больше его ширины, то это глубокий фундамент. Фундаменты мелкого заложения применяются в тех случаях, когда несущая способность грунта выше.

   С другой стороны, более глубокие фундаменты часто используются для передачи строительных нагрузок на глубокие прочные слои.
