Минусы свайно-ленточного фундамента | СВ-Фундамент

Минусы свайно-ленточного фундамента | СВ-Фундамент

Строительство дома всегда начинается с фундамента. Порой, бывает не просто выбрать какой его вид предпочесть. В частном строительстве часто прибегают к ленточному фундаменту, так как его возведение, по сравнению с остальными видами, проще и затраты вполне приемлемы. Свайно-ленточный фундамент состоит из свай и уложенных на них ленты-ростверка.

Преимуществом такого фундамента является его устойчивость к движениям грунта, и он может выдержать большие нагрузки (что подходит для нашего климата).

Процесс укладки свайно-ленточного фундамента

  1. Для укладки такого фундамента сначала подготавливается площадка. Снимается слой грунта и производится разметка для будущего основания фундамента и разметка для свай.
  2. После этого на помеченных местах для свай бурятся скважины, в полученные отверстия вставляются прутья арматуры и заливают бетоном; уже через неделю сваи будут готовы.
  3. Далее верхнюю часть сваи обрабатывают гидроизоляцией.
  4. Расстояния между сваями засыпают песком, а сверху укладывают полосы рубероида; на определенную высоту устанавливают опалубку, а внутрь ее устанавливается каркас из арматуры для придания жесткости.
  5. После проверки прочности закрепления опалубки заливается бетон и проверяется положение.
  6. В конце происходит очистка от песка и строительного мусора и сверху укладывается гидроизоляция.

Раньше стоимость на цемент, который используется для свайно-ленточного фундамента, была низкой, что объясняло выбор строителей. Но и сейчас, когда цены на цемент взлетели и, казалось бы, выгоды никакой нет, в некоторых строительных фирмах продолжают предлагать данный вариант.

Недостатки свайно-ленточного фундамента

  • Под ростверком имеется песчаная подушка, но со временем происходит ее изменение, подвергаясь постепенно силам пучения грунта, могут произойти перекосы в фундаменте. Не стоит пренебрегать силой и влиянием пучения на фундамент, иначе это грозит тем, что в один момент, приехав в свой летний домик, вы удивитесь тому, что случилось с домом.
  • Для сооружения свайно-ленточного фундамента необходимо проведение больших сложных расчетов, которые подвластны только специалистам.
  • Необходимо четко придерживаться положениям в марке бетона и плотности армирования.
  • Такой фундамент не подходит для строительства больших (тяжелых) домов.
  • Необходимы большие земельные работы и специальная техника, что увеличит бюджет застройки.
  • Промерзший грунт может нанести разрыв сваи.

Для увеличения прочности фундамента, при этом сохраняя стоимость, бетонные сваи можно заменить на винтовые, которые опускают ниже глубины промерзания, что защитит от смещения грунта и пучения из-за снижения температуры зимой. Добавив обвязку швеллером можно создать единый каркас, тогда свая не сможет изменить своего положения в пространстве даже теоретически.


Возврат к списку

Здравствуйте! К сожалению, в вашем регионе у нас пока что нет полноценного представительства.

Вы можете заказать сваи с доставкой по телефону 8 (812) 426-13-18.

По вопросам сотрудничества и дилерства в вашем регионе просим звонить по телефону 8 (952) 201-00-00.

Свайно-ленточный фундамент своими руками

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Так как такие основания сочетают в себе черты ленточного и свайного фундамента, то возводят свайно-ленточный фундамент своими руками, применяя общие правила, используемые при строительстве этих двух видов. В нём применяют основные преимущества обоих видов, чтобы соорудить кирпичный или блочный дом на участке, имеющем сложный рельеф, или на неустойчивом обводнённом грунте.

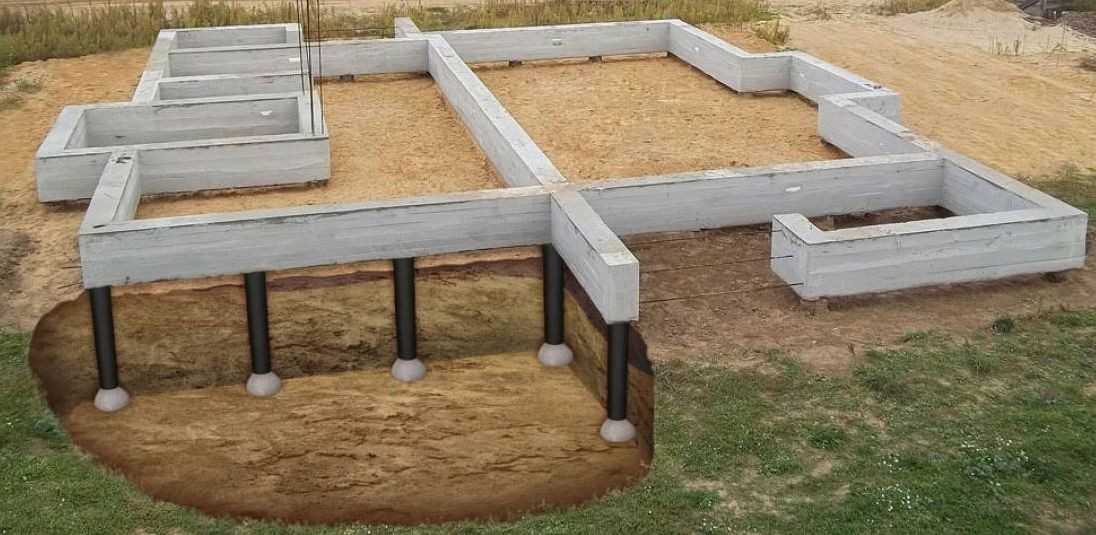

Он состоит из железобетонных или винтовых металлических свай и ленты-ростверка из железобетона, которая уложена сверху. Она принимает нагрузку здания и перераспределяет её на сваи.



Преимущества и недостатки ленточного фундамента со сваями

Как у любого основания, у свайно-ленточного фундамента есть свои минусы и плюсы. Его достоинства:

  • применение основания на участке, имеющем сильный уклон;
  • возможность его возведения на слабом грунте;
  • при возведении основания используется небольшое количество строительных материалов;
  • большая устойчивость к подвижкам грунта и большим нагрузкам;
  • относительно невысокая стоимость;
  • возможность строить фундамент полностью своими руками, включая использование бетона, приготовленного самостоятельно.

Недостатки:

  • для обустройства такого фундамента необходимо проведение сложных расчётов, которые должны сделать только специалисты;
  • тяжёлые стены возводить на свайно-ленточном фундаменте не рекомендуется;
  • оборудование под зданием на ленточном фундаменте на сваях подвала или цокольного этажа проблематично.



Разновидности свайно-ленточного фундамента

Такое основание возводится на винтовых и буронабивных сваях. К первому виду относятся сваи, сделанные из металлической трубы, которая имеет лопасти в виде винта. Она напоминает огромный шуруп, который ввинчивается в грунт. Это придаёт жёсткость винтовой свае и увеличивает её опорную площадь. Диаметр свай – 57 – 133 мм. Длина для малоэтажных домов – от 1650 до 3500 мм. Обычно, такие сваи вкручивают в грунт при помощи специальной техники, но могут использоваться и ручные приспособления. Предварительно, для продления срока службы винтовых свай, их тщательно грунтуют и окрашивают.

Буронабивные сваи делают непосредственно на месте. При помощи бура пробуривают скважину, пока она на 60 см не углубится в твёрдый грунт. Основание скважины на 30 см засыпают мокрым песком и хорошо утрамбовывают. Готовую скважину армируют и заливают в неё бетонную смесь, используя в качестве опалубки различные трубы (стальные, асбоцементные, картонные, пластмассовые и др.). Всю работу можно выполнить самостоятельно.

Такой фундамент отличается от свайного наличием монолитной железобетонной ленты (ростверка). Различают заглубленную, мелкозаглубленную, незаглубленную форму ленты, а также вариант ростверка, который находится выше нулевой отметки. Два последних варианта относятся к свайно-ростверковым фундаментам.

Ленточный фундамент со сваями, сделанный своими руками, обычно бывает мелкозаглубленным. Монолитную ж/б ленту заглубляют в грунт на 20-40 см и устанавливают на подушку из гравия и песка 30 см толщиной и заливные армированные сваи. Такие фундаменты делают на непучинистом или слабо-пучинистом грунте. На пучинистых почвах лента должна находиться на весу.



Обустройство свайно-ленточного фундамента своими руками

  1. Выравниваем площадку на месте будущей застройки и производим разбивку фундамента. Отмечаем положение его осей и ширины, места установки скважин.
  2. Выбираем сваи, которые могут быть деревянными, металлическими, из железобетона и бетона, с пустотелой или полнотелой структурой. Обычно их делают круглого сечения, повторяющего форму скважины.
  3. Под ленту фундамента выкапывается траншея глубиной 40 см. Бурят скважины глубиной от 1,5 до 3-х метров по углам будущего фундамента, а также по всему периметру с шагом в 1,5 – 2 метра. В каждую скважину засыпаем песок и делаем подушку толщиной 30 см, хорошо утрамбовав её.
  4. Помещаем в скважины трубы из асбоцемента или свёрнутого рубероида диаметром 15 см. Опускаем в них связанную проволокой арматуру (2-3 шт.) диаметром 10 -12 см (всё это для буронабивных свай).
  5. Строим опалубку для ж/б ленты высотой и шириной 40 см, используя в качестве подсобного материала деревянные щиты, обрезную доску, металл, пластик или плоский шифер.
  6. По правилам обустройства ленточного фундамента укладываем арматуру из стальных прутьев, перевязанных проволокой.
  7. Готовый бетонный раствор нужно максимально быстро залить сначала в сваи, затем в опалубку ленты. Сваи бетонируют тяжёлым бетоном марки М400 с добавлением морозоустойчивых пластификаторов в зимний период.

После заливки бетонной смеси за неделю бетон достигнет 50-70% прочности, и можно приступать к возведению здания. Такой ленточныйфундамент со сваями, сделанный своими руками, можно применять для домов капитального типа из блоков или кирпича. Он сможет обеспечить долголетие и надёжность вашего дома. Главное – соблюдать установленные правила и выбирать качественные материалы.



Процесс заливки свайно-ленточного фундамента (видео)



Читайте также:

5 Типы свайного фундамента

ГЛАВНАЯ  »  ПОСЛЕДНИЕ ОБЪЯВЛЕНИЯ  »  5 ТИПОВ СВАЙНОГО ФУНДАМЕНТА

Различные типы свай можно классифицировать либо по назначению их конструкции, либо по способу их поставки и установки.



Концевая свая предназначена для передачи основной части своей нагрузки непосредственно на основание или носок сваи после проникновения в сплошной слой, тогда как висячая свая передает свою нагрузку вдоль всего ствола за счет трения между сваями и грунт для достижения требуемой нагрузки, когда твердый слой не может быть пройден.

Существует несколько способов изготовления и установки различных типов свай:

1. Буронабивные сваи заливка сваи на место. Этот метод укладки хорошо подходит для работы в городах и районах, окружающих существующие здания, поскольку вибрация, вызванная установкой, сводится к минимуму.

Открытая буронабивная свая строится путем бурения в земле и удаления ствола шнека, образующего открытое отверстие, в которое можно установить сталь и бетон, что подходит для связного грунта с низким уровнем грунтовых вод. Когда свая просверливается и бетон заливается до извлечения шнеков, это называется сваей CFA (непрерывный шнековый шнек) или SFA (секционный скребковый шнек).

2. Driven Pliing

Услуги

Наши последние посты

Читать More

Новый комплект для Ladies Ladies

Kilburn Cosmos Ladies RFC RFC — Arugs Ladies

Kilburn Ladies RFC RFC — A Currby Team Parks Parks Parks Parkby Ar Cupby Stone Parks Parks Parkby Ar Cupby Stone Parks Parcks Parco Parkby. Западный Лондон…

Подробнее

С гордостью поддерживаем WHEC

WHEC расположен в лесу площадью 15 акров с прудами, лугами и крытыми учебными помещениями…

Забивные сваи забивают или забивают в землю с помощью вибрации. Этот метод закладки хорошо подходит для фундаментов в несвязных грунтах, грунтах с высоким уровнем грунтовых вод и для грунтов, содержащих загрязнения.



Забивные сваи можно заливать на место с помощью временной или постоянной стальной обоймы. Их также можно подготовить за пределами площадки с помощью сборных свай, которые могут быть созданы из стали, таймера, дерева, бетона или их комбинации.

3. Винтовые сваи

В винтовых сваях используются круглые полые стволы из оцинкованной стали с прикрепленными к ним одной или несколькими стальными спиралями, которые крепятся к земле так же, как шурупы крепятся к дереву.



Этот тип свай сводит к минимуму ущерб, создаваемый при установке, и в некоторых случаях может представлять собой более устойчивую и экономичную альтернативу другим методам.

4. Шпунтовые сваи

Шпунтовые сваи, разновидность забивных свай, изготавливаются из ряда взаимосвязанных стальных листов. Их можно использовать для создания постоянных или временных подпорных стен на строительных площадках, где требуются большие земляные работы.

Этот метод укладки может быть очень экономичным на участках, где необходимо временное удержание почвы, поскольку листы можно снимать и снова использовать на разных участках после завершения земляных работ.

5. Мини-сваи

Мини-сваи, также известные как микросваи, обычно имеют размеры от 100 до 400 мм в диаметре. Однако то, что отличает мини-сваи от других типов свай, больше связано с тем, как и где они устанавливаются, а не только с размером самой сваи.



В местах с ограниченным доступом для установки свай на площадках, где традиционные сваебойные установки не могли работать, требовались сваебойные установки меньшего размера. Это открывает множество возможностей для коммерческого и внутреннего развития города.

Подробнее о подрядчиках по установке свай →

Какие существуют типы свай и методы их возведения?

Забивка свай сегодня является одним из краеугольных камней строительной отрасли, и так было на протяжении столетий, если не тысячелетий. Функция свай заключается в простой передаче нагрузки от конструкции или здания в грунт.

В этом руководстве мы сначала рассмотрим, что такое сваи и откуда они взялись, затем рассмотрим два типа свайных фундаментов, методы возведения свай, установку свай и, наконец, роль безопасных рабочих площадок для поддержки свай. вышки.

Воспользуйтесь ссылками ниже, чтобы перейти к наиболее интересующему вас разделу:

  • Что такое свайное строительство?
  • Откуда взялась свая?
  • Типы свай?
  • Методы устройства свай
  • Типы свайных фундаментов
  • Установка свай
  • Безопасные рабочие платформы

Что такое свайное строительство?

Забивка свай – это процесс забивания или бурения свайных фундаментов в землю под строящимся зданием. Эти сваи передают нагрузку от конструкции на землю, помогая поддерживать ее. Свайные фундаменты часто используются там, где грунт слишком слаб, чтобы поддерживать конструкцию.

Читайте дальше, чтобы узнать больше о различных типах забивки и методах устройства свай.

Откуда взялись сваи?

Как и многие современные технологии, наши высокотехнологичные свайные системы сегодня возникли из-за явной потребности сотни и даже тысячи лет назад, которая существует и по сей день. Некоторые из первых зарегистрированных примеров закладки свай включают речных жителей в Швейцарии 6000 лет назад, которые строили сооружения на свайных фундаментах для защиты от наводнений и нападений, возводя свои жилища. Римляне, что неизбежно, первыми начали использовать сваи для береговых работ в Европе, а в Великобритании есть доказательства того, что они использовали деревянные сваи, забитые в русло реки, для мостов в Лондоне и Корбридже более 2000 лет назад.

В ранних цивилизациях города и поселки хотели строить близко к рекам для связи и защиты, поэтому болотистую почву нужно было чем-то укрепить и укрепить – вот как и почему родилось свайное дело. Деревянные сваи вбивали в землю вручную или выкапывали ямы и засыпали их песком и камнями. В более современные времена постоянно растущая потребность в зданиях и инфраструктуре вынуждает власти и агентства по развитию использовать земли с плохими характеристиками почвы. Сваи, как и всегда, жизненно важны в нашей современной строительной отрасли.


Какие существуют типы свай?

Два основных типа свай — это концевые опорные и висячие сваи:

  • Концевые опорные сваи передают нагрузки непосредственно на более глубокий прочный слой грунта или горной породы на некотором расстоянии от поверхности.
  • Висячие сваи передают нагрузку за счет трения между окружающим грунтом и поверхностью сваи по всей ее длине.

Методы устройства свай: типы свайного фундамента

Существует четыре основных типа свайного фундамента, каждый из которых имеет свой метод строительства:

  • Забивные сваи
  • Буронабивные сваи
  • Забивные и монолитные сваи
  • Сваи из заполнителя

Читайте дальше, чтобы узнать об этих различных типах свайных фундаментов, или используйте приведенные выше ссылки для перехода к определенному типу.

Забивные сваи

Забивные сваи — классический тип свайного фундамента. Они могут быть построены из дерева, техника, которой уже много веков и которая до сих пор используется во всем мире. В Великобритании деревянные сваи используются в основном для прибрежных работ, морской обороны и причалов. Другой вариант — сборные железобетонные сваи, армированные, чтобы выдерживать движущие нагрузки, они обычно предварительно спрессованы с квадратным или восьмиугольным сечением. Наконец, существуют стальные сваи трубчатого, коробчатого или двутаврового сечения. Замкнутые стальные шпунтовые сваи также широко используются, преимущественно для строительства стен.

С каждым из этих материалов сваи вбиваются в грунт, отталкивая равный объем грунта в стороны и уплотняя зону вокруг сваи, увеличивая ее несущую способность. Чтобы произошло это увеличение прочности почвы, поровое давление воды должно рассеяться за счет быстрого дренажа. Этот тип укладки не подходит для водонасыщенных или илистых грунтов, так как они медленно дренируются и не могут быть уплотнены таким же образом.

Буронабивные сваи

Буронабивные сваи сооружаются путем бурения в земле больших отверстий и их заполнения бетоном. Для некоторых свай дно отверстия расширяют или расширяют, создавая на конце утолщение. Стальной арматурный каркас опускается в отверстие перед заливкой бетона или опускается после заливки бетона.

В категории фундаментов с буронабивными сваями обычно используются два подтипа: буронабивные сваи и сваи непрерывного шнека (CFA):

  • Буронабивные сваи используются в случаях, когда в земле имеются значительные препятствия. Временная обсадная труба устанавливается сваебойной установкой для обеспечения поддержки. «Свайные выступы» (земля и порода, удаленные в процессе бурения) удаляются изнутри обсадной трубы, затем устанавливается стальной арматурный каркас. В этот момент отверстие заливается бетоном и снимается обсадная труба.
  • Сваи непрерывного шнека (CFA) не требуют использования временной обсадной колонны – это наиболее универсальный, эффективный и широко используемый тип фундамента из буронабивных свай в Великобритании. После того, как отверстие пробурено, в него закачивается бетон, затем вставляется стальной арматурный каркас.

Вращающаяся буронабивная установка

Забивные и забивные сваи

Забивные и забивные сваи сочетают в себе преимущества обоих методов забивки свай.

Одним из вариантов является постоянная обсадная труба, при которой трубчатая обсадная труба (или оболочка), изготовленная из армированной гофрированной тонкой стали, вбивается в землю с помощью оправки, вставленной в обсадную трубу. Затем оправку извлекают, оставляя кожух на месте. Наконец, в корпус заливают бетон, образуя композитную сваю из стали и бетона.

Другой вариант этого типа свайного фундамента использует временную обсадную трубу. Известный как тип Franki, в этом случае в корпус опускается стальной арматурный каркас, который затем извлекается при укладке сухой бетонной смеси. Бетон уплотняется, а часть вытесняется из нижней части кожуха, образуя увеличенный бульб, увеличивающий несущую способность сваи.

Сваи из заполнителя

Сваи из заполнителя или каменные колонны означают, что для формирования сваи используется уплотненный заполнитель, а не бетон. Этот тип свайных фундаментов работает с использованием следующего процесса:

  1. Обсадная труба вставляется по мере бурения отверстия, и заполнитель засыпается в него слоями, которые затем вибрируют или уплотняются по мере извлечения обсадной колонны.
  2. Заполнитель вдавливается боком в окружающий грунт для улучшения несущей способности.
  3. Сваи из заполнителя вибрационного типа создают плотно уплотненные колонны из гравия или аналогичного материала с использованием вибрирующей оболочки. Процесс смещения уплотняет окружающие зернистые грунты.
  4. В сваях из заполнителя типа Geopier заполнитель вбивается в кожух, вытесняя его из нижней части, образуя плотный бульб. Это повторяется поэтапно по мере снятия обсадной колонны, уплотнения и повышения прочности окружающего грунта.

Установка свай

Большинство сваебойных установок монтируются на гусеничном ходу и представляют собой специальные установки, предназначенные для установки одного типа свай. Забивные сваи забивают, вбивают или вбивают в землю с помощью ударного молота, гидравлического забивного устройства или домкратов (обычно используемых для шпунтовых свай) или дизельных вибрационных забивных устройств, используемых для снижения сопротивления окружающего грунта и позволяющих свае скользить в землю.

Буронабивные сваи используют непрерывный шнек, очень похожий на очень большое буровое долото, диаметром от 300 мм до 900 мм. Для забивки свай большого диаметра используют круглое долото диаметром до 1200 мм. Буровые установки большие, весом до 180 тонн.

Безопасные рабочие платформы

Сваебойные установки выпускаются различных размеров в зависимости от типа и требуемой глубины сваи. Буровые установки должны перемещаться и точно позиционироваться для каждого местоположения сваи. Район, на котором работают буровые установки, известен как платформа Piling. Платформы обычно формируются путем уплотнения слоя крупнозернистой насыпи на заданную глубину. Соответствующая засыпка может быть доставлена ​​на площадку или измельчена, строительный щебень с площадки может быть использован для застройки заброшенных площадок.

Сваебойная платформа необходима для распределения нагрузки от гусениц и предотвращения выхода из строя подшипников, минимизации осадки для обеспечения безопасной работы буровой установки. Рабочие платформы должны быть надлежащим образом спроектированы квалифицированным инженером с использованием данных о грунтах и ​​нагрузке сваебойной установки для конкретной площадки. Платформы должны быть правильно сконструированы и регулярно проверяться и обслуживаться подрядчиком.

Федерация специалистов по сваебойным работам (FPS) заявляет, что одна треть всех опасных происшествий, о которых сообщают ее члены, связана со свайными платформами. Они предупреждают, что «каждое опасное происшествие и каждый «неизбежный промах», связанный с платформой, может привести к летальному исходу». Генеральный подрядчик на площадке отвечает за проектирование и строительство свайной платформы, и он часто передает проектирование профессиональному инженеру.


Кран упал из-за демонстрации важности безопасности
Фото предоставлено: www. heavyliftnews.com

FPS использует систему сертификации рабочих платформ, и Генеральный подрядчик должен подписать сертификат, подтверждающий, что платформа была правильно спроектирована и правильно построена в соответствии с проектом, и что она будет регулярно проверяются и обслуживаются. Руководство по надлежащей практике, отчет BRE BR470, опубликованный в 2004 г., впоследствии был пересмотрен для рассмотрения проектов, включающих геосинтетические материалы.

Компания Tensar разработала метод Т-значения для проектирования рабочих платформ, обеспечивающий безопасный экономичный дизайн. Tensar International также предлагает программное обеспечение для проектирования, включающее метод T-Value, для использования инженерами, проектирующими платформы для свай, а также предлагает подрядчикам полный спектр услуг по проектированию платформы для свай.

Чтобы узнать больше, вы можете загрузить наш ресурс Tensar Academy по методу T-Value.
