Виды ростверк: что это такое? Его виды и особенности

Назначение ростверка

Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:

• Место расположения.
• Материал изготовления.
• Тип исполнения.

к оглавлению ↑

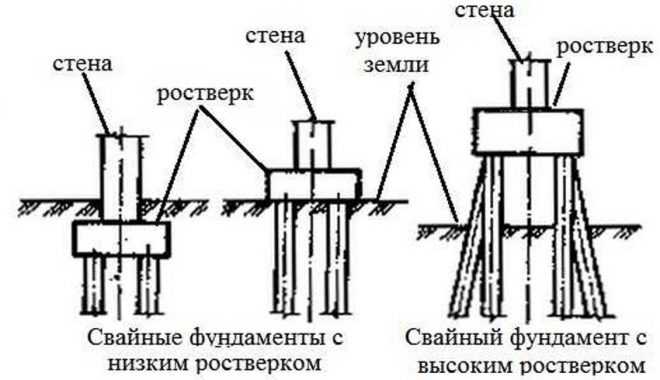

Виды ростверка по месту расположения

В зависимости от расположения относительно уровня земли различают следующие виды ростверка:

Основные виды ростверка

• Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
• Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
• Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.

к оглавлению ↑

Виды ростверка в зависимости от типа исполнения

В зависимости от конструктивного исполнения ростверк может быть двух видов:

• Монолитный.
• Сборный.

В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.

к оглавлению ↑

Материал для изготовления ростверка

Изготовить ростверк можно из следующих материалов:

Основные материалы для изготовления ростверка

• Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
• Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать о правилах выбора и расчета арматуры для фундамента.
• Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
• Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться ремонт фундамента.
  Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.

к оглавлению ↑

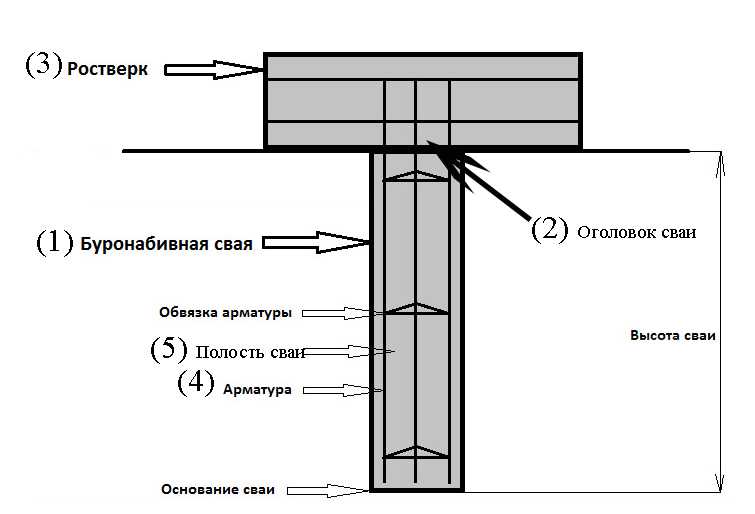

Строительство фундамента из буронабивных свай с ростверком

Фундамент на буронабивных сваях с ростверком можно назвать одним из самых прочных и долговечных. Однако добиться такого результата можно только при условии, что все расчеты сделаны правильно и соблюдена технология строительства.

Расчет количества опор выполняется с учетов всех необходимых факторов и параметров, включая проект дома.

к оглавлению ↑

Подготовительные работы и разметка участка

Перед началом строительства любого фундамента следует подготовить участок к работе. Для этого необходимо удалить крупный мусор, лишнюю растительность, пни и корни деревьев. Для более удобной работы участок можно разровнять.

Затем на подготовленной площадке делают разметку. В начале отмечают места, где будут располагаться углы дома, и вбивают деревянные колышки или металлическую арматуру. Для определения контура будущего фундамента между кольями натягивают строительный шнур.

Далее необходимо отметить места расположения будущих ямок под опоры. При этом следует учитывать, что опоры устанавливают под углами строения, в местах пересечения внешних и внутренних несущих стен и перегородок, а также в промежутках между угловыми опорами вдоль длинных стен. Читайте более подробно о разметке фундамента своими руками.

к оглавлению ↑

Земляные работы

Бурение ямок для обустройства буронабивных опор выполняют с помощью обычного садового бура. Глубина каждой скважины определяется в зависимости от уровня промерзания грунта. В большинстве случаев специалисты рекомендуют опускать сваи на глубину 1,5-2 метра, это позволяет пройти уровень промерзания и расположения грунтовых вод. Строительство на болотистом участке немного усложняет процесс, так как требуется подсыпка песка в каждую ямку слоем в 5 см.

к оглавлению ↑

Монтаж опалубки и армирование

В качестве опор буронабивного фундамента используются металлические и асбестоцементные трубы. В некоторых случаях допускается установка картонных изделий, но их обязательно нужно пропитать битумной мастикой или отработанным машинным маслом. Трубы опускают в подготовленные скважины, при этом возвышение верхнего края каждой опоры над поверхностью земли должно составлять не меньше 5 сантиметров. Если грунт на участке склонен к сезонному пучению, то расстояние от земли до верхнего края трубы увеличивают до 10 см. В любом случае ростверк фундамента на буронабивных сваях не должен лежать на земле или касаться ее.

Опалубка и армирование

Чтобы повысить прочность будущих опор, необходимо установить в каждую трубу каркас из металлических прутьев. Для связки арматуры используются специальные хомуты, которые располагаются в шагом в 1 метр. Длина арматурного каркаса зависит от глубины скважины, главное, чтобы над уровнем трубы прутья возвышались на 15 сантиметров.

к оглавлению ↑

Заливка бетона в опалубку

Для заливки буронабивных опор рекомендуется использовать смесь из цемента высоких марок, крупнозернистого песка и необходимого количества воды. Компоненты берутся в пропорции 1:3. Подготовленную смесь небольшими порциями заливают в трубу, периодически прокалывая раствор металлическим прутом. Это позволяет удалить пустоты из бетонной смеси, которые образовываются в процессе заливки. Трубы должны заполняться бетоном до самого верха. Ранее мы писали о том,
как быстро и правильно рассчитать пропорции бетона для фундамента.

к оглавлению ↑

Обустройство ростверка

Для фундамента на буронабивных опорах необходим ростверк в виде монолитной бетонной ленты. Для ее изготовления можно соорудить опалубку с дном, но тут можно немного упростить процесс. Благодаря тому, что ростверк будет располагаться на небольшом расстоянии от поверхности земли, можно установить боковые части опалубки, размещая их на расстоянии в соответствии с шириной ростверка.

На дно между стенками опалубки насыпают слой песка и поверх него укладывают полоски рубероида. Это предотвратит утечку воды из бетонного раствора. У нас также есть подробная отдельная статья, посвещенная опалубке для ростверка.

Поверх рубероида заливают подбетонку высотой около 5 см, после ее схватывания начинают формирование каркаса из прутьев арматуры. На этом этапе важно связать каркас ростверка с прутьями буронабивных опор.

В процессе заливки ленты ростверка также необходимо протыкать раствор лопатой или металлическим прутом.

к оглавлению ↑

Всегда ли нужен ростверк

Для прочности и надежности свайного или столбчатого фундамента необходимо соединить отдельно стоящие опоры в единую конструкцию.

• При строительстве домов из бревен или бруса функция ростверка возлагается на нижний венец основной коробки дома.
• При возведении каркасных строений в качестве ростверка используется нижняя обвязка.

Перечисленные ситуации относятся к малоэтажному строительству и к возведению небольших частных домов. Если здание будет иметь больше двух этажей и массивную конструкцию, то необходимо позаботиться о дополнительной жесткости основанию.

Ростверк является необходимым элементом любого столбчатого или свайного фундамента. Его наличие позволяет равномерно распределить нагрузку строения между отдельно стоящими опорами и получить прочную, надежную и долговечную конструкцию.

Бетонный ростверк: виды, технология, назначение

Бетонный ростверк на протяжении многих лет используется в промышленных технологиях, но в частном малоэтажном строительстве становится популярным лишь сейчас. Ростверк из бетона представляет собой каркас, верхнюю часть свайного либо столбчатого фундамента, призванную объединить в единую монолитную конструкцию все элементы.

Фундамент на бетонных сваях с ростверком получается более прочным и надежным, выдерживает серьезные нагрузки. Обычно ростверк выполняют в формате плиты или ленты. Плиты объединяет головки свай, лента – лишь те сваи, что находятся рядом. В конструкции фундамента с ростверком используют армированные буроналивные сваи сечением 25-40 сантиметров, которые опускают на глубину 1.6-3 метра и располагают на расстоянии друг от друга в 1-2 метра. Ростверк может быть монолитным или сборным.

Бетонный ростверк по винтовым сваям обладает двумя основными преимуществами – стойкостью к выдавливающей силе и прочностью бетона, исключая прогиб при больших нагрузках. Подходит для строительства домов из пеноблока, кирпича, газосиликата, любых непластичных материалов. Кроме того, ростверк используется в случаях, когда: нужно сделать более эстетичным цоколь, утеплить пространство под зданием, проложить под ним коммуникации, построить забор.

Нельзя устанавливать бетонный ростверк на сваях винтовых на текучих грунтах, на глубоких торфяниках, в скальных основаниях. На каменистых грунтах лучше устанавливать винтовые сваи с литым наконечником.

Содержание

• 1 До начала устройства ростверка
• 2 Типы и назначение ростверков
  • 2.1 Ленточные фундаменты с ростверками
  • 2.2 Для забора
  • 2.3 Для свайного основания
• 3 Виды по размещению
  • 3.1 Высокий
  • 3.2 Повышенный
  • 3.3 Заглубленный
• 4 Свайно-ростверковые фундаменты
  • 4.1 Технология ростверка с буронабивными сваями
  • 4.2 Ростверк на винтовых сваях
• 5 Создание свайно-ростверкового фундамента своими руками
  • 5.1 Опалубка
  • 5.2 Как выполняется армирование
  • 5.3 Бетон
  • 5.4 Ростверк: погода и температурно-влажные условия
  • 5.5 Разборка опалубки
  • 5.6 Сушка и уход
  • 5.7 Гидроизоляция
• 6 Утепление ростверка

До начала устройства ростверка

Перед тем, как монтировать винтовые сваи с ростверком из бетона, нужно все подготовить и просчитать.

Чтобы работать было удобнее, опалубочные щиты и крепления лучше рассортировать по маркам, размерам. Все остальные приспособления и материалы те же, что нужны для любых работ с железобетоном. Прежде, чем устанавливать винтовые сваи с бетонным ростверком, необходимо выполнить ряд мероприятий (по стандарту).

Что нужно сделать перед установкой ростверка:

• Составить акты приемки основания фундаментов по схеме.
• Определить места складирования, пути движения механизмов, укрупнения сеток арматуры, опалубки, подготовить все инструменты и оснащение к работе.
• Должны быть завершены песчаная и бетонная подготовка под ростверк.
• Обустроено временное освещение объекта, подключение аппаратов.
• Отметить на поверхности места монтажа опалубки для заливки.

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный

  – обвязка выполняется из уложенных на оголовки свай брусьев.

• Бетонный

  – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.

• Металлический

  – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

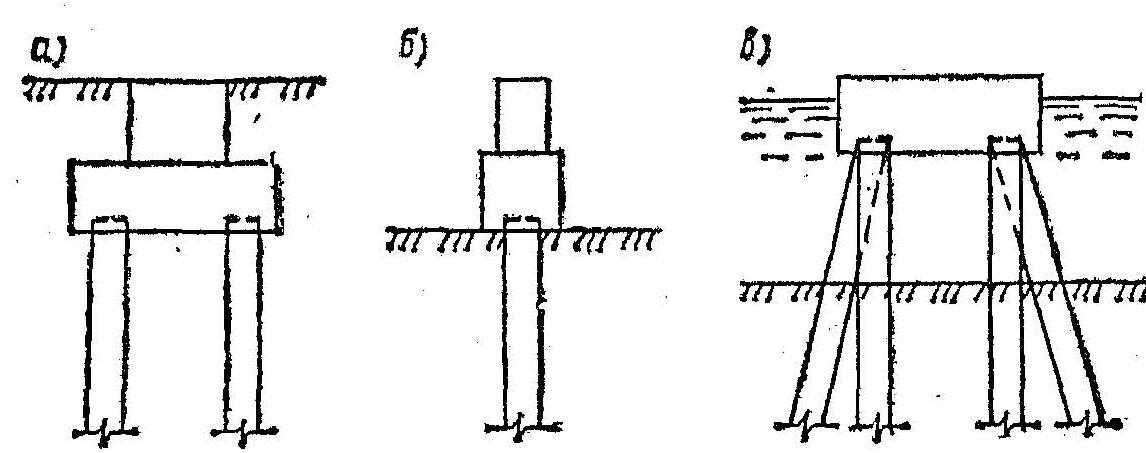

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.

Свайно-ростверковые фундаменты

Выбор технологии возведения свайно-ростверкового фундамента зависит от многих факторов. Определенную роль играет учет особенностей конструкции, марка бетона для ростверка, используемые материалы и технологии.

Технология ростверка с буронабивными сваями

Основание с ростверком на сваях буронабивных должно выполняться обязательно при строительстве на склонах, неровном рельефе, почвах неустойчивого типа. Это хороший выбор при возведении небольших домов и зданий средних масштабов. Буронабивные фундаменты с ростверком обладают более высокой несущей способностью в сравнении с ленточными и монолитными основаниями, обходятся значительно дешевле.

Буронабивные сваи выдерживают нагрузки до 1500 килограммов. Слой гидроизоляции выполняется для каждой сваи из двух слоев рубероида или толи, фиксируется обязательно в непромерзаемом слое почвы. Гидроизоляция защищает бетон от деформаций и понижает давление почвы на опоры.

Основные плюсы фундамента на буронабивных сваях:

• Установка в любом типа грунта
• Сохранение окружающего ландшафта
• Отсутствие воздействия динамических сил на близлежащие здания
• Расположение ниже уровня промерзания грунта
• Возможность монтировать под здания из кирпича, дерева, каркасного типа
• Низкая стоимость
• Скорость монтажа

Столбы устанавливаются, их верхушки обрезаются под один уровень, объединяются цельным поясом. Такой ростверк дает возможность равномерно распределять давление веса конструкции на все основание. Минусом ростверка с использованием буронабивных свай является наличие пространства между грунтом и полом, вследствие чего фундамент нужно утеплять (а это дополнительные затраты времени, сил, средств).

Ростверк на винтовых сваях

Преимущество данного типа фундамента – то, что для его установки не нужно осуществлять земляные работы. Подходит ростверк на винтовых сваях для строительства зданий на пучинистых и глинистых грунтах. После установки опор срезаются их оголовки под уровень и осуществляется монтаж решетчатого пояса.

Вариант монтажа монолитного бетонного или железобетонного основания для винтовых свай практически не используется, так как такие опоры обычно делают для легких зданий. Чаще всего металлическая конструкция ростверка выполняется из швеллера или уголка из металла. До установки ростверка на оголовки винтовых свай приваривают металлические площадки с размером, позволяющим выполнять коррекцию осевого смещения опор. Потом уголком или швеллером обвязывают все сваи, создавая надежную и прочную конструкцию.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Уровень бетонного основания должен быть выше верхнего края сваи, столбы после заполнения опалубки должны оказаться внутри монолита из бетона, как нижние прутки армокаркаса. В процессе заливки сначала заполняют внутреннее пространство свай, вибрируют металлическими трубами. Пространство между краями опалубочных щитов заполняют в качестве заключительного этапа.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая

  – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.

• Обмазочная

  – обвязку покрывают битумной мастикой.

• Напыляемая

  – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.

• Рулонная

  – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Утепление ростверка

Теплоизоляция дает возможность препятствовать потере тепла через основание здания. Утеплителем для ростверка могут выступать пенополиуретановые составы (напыляются), экструдированный пенополистирол, пенопласт в плитах и т.д. Минеральную вату не применяют, так как она впитывает влагу и быстро разрушается.

Выбирая теплоизоляционный материал, учитывают такие требования: теплопроводность минимум 0. 035Вт/мк, водопоглощение максимум 4%, хороший уровень звукоизоляции, стойкость к агрессивным средам и грызунам.

Плиты крепят к нижней и верхней частям ростверка дюбель-гвоздями или клеем, сверху устанавливают армирующую сетку, штукатурят либо отделывают другим методом. Обязательно выполняется отмостка для сохранения герметичности и отвода влаги от фундамента.

Бетонный ростверк – прекрасный вариант устройства фундамента, актуальный в строительстве самых разных зданий на различных ландшафтах. При условии правильного выбора материалов и соблюдения технологии монтажа все работы вполне возможно выполнить самостоятельно, обеспечив качественное, надежное и прочное, основание.

Что такое фонд Grillage | Типы ростверкового фундамента

22 декабря 2020 г. 3 декабря 2020 г. by Bimlesh

Ростверковый фундамент состоит из одного или двух ярусов балки (балка двутаврового сечения), которая уложена под прямым углом для распределения нагрузки надстройка к недрам или на большой площади.

Что означают уровни?

Слово «ярусы» указывает здесь, отрегулируйте прокатную стальную балку (балку двутаврового сечения) в линию и равномерный слой. Как и все стулья, выстроены в ряд в вагоне поезда.

Этот фундамент используется для передачи нагрузки от колонны к грунту. Также обратите внимание, что данные типы фундаментов

не используются для многоэтажных домов, на которые собираются передавать большие нагрузки.

Фундамент — лучший вариант, а не свайный фундамент из-за низкой несущей способности грунта для перемещения тяжелых грузов на большую площадь. Выбор этого фундамента снижает стоимость конструкции и время. Потому что не нужно много копать. Выемка грунта ограничена от 1 м до 1,5 м.

Фонды гриля из трех типов, как обсуждалось ниже:-

1. Стальные гриль-фонд
2. Timber Grillage Founid состоит из стальной балки (двутаврового сечения) из двух или более слоев, расположенных под прямым углом друг к другу. Технически двутавровое сечение известно как катаная стальная балка, и вкратце мы можем сказать R.S.J. луч.

   Брус двутаврового сечения в основном используется для устройства крыш домов в сельской местности. Стальная балка укладывается на кирпичную стену на точном расстоянии, затем на нее укладывается камень, после чего применяется дальнейший процесс.

   Как построить стальной ростверковый фундамент?

   Ростверковые фундаменты выкапываются по ширине и глубине для строительства. Ростверковый фундамент не делает котлованы от 1 метра до 1,5 метров. После копания.

   После копания грунт утрамбовывается и поверх этой утрамбованной поверхности укладывается слой бетона, толщина которого может быть менее 10 см и не более 30 см.

   кредит на www.constructiontuts.com

   Имейте в виду, что вибратор с насадкой необходимо правильно уплотнить, чтобы предотвратить образование сот в бетоне. Стальные балки укладываются поверх слоя бетона. Бетон заливают для защиты стали от коррозии.

   Из-за плотного бетона стальные балки не достигают увлажнителя, что также снижает вероятность коррозии стали.

   Все стальные балки соединены между собой. стержень проходит через стенку стальной балки, и каждая стенка фиксируется болтом, который не может двигаться. С внешней стороны фланцев, а также посередине оставляют покрытие не менее 10 см, чтобы можно было легко заливать бетон. Бетон заливают ниже фланца.

   А затем в ряд и по уровню укладывается еще один слой стальной балки. А потом заливают бетон. В конечную колонну укладывают вместе с косынкой пластину и закрепляют сваркой.

   Фундамент ростверк деревянный

   В фундаменте ростверка деревянный весь процесс такой же, но вместо стального бруса здесь используется деревянный брус или доски.

   Фундамент ростверк бетонный

   В фундаменте ростверка бетонный используется бетонная балка двутаврового сечения.

   Преимущества ростверкового фундамента
   • Уменьшение стоимости конструкции и времени.
   • Нет необходимости нанимать технику для рытья траншеи.
   • Для возведения фундамента требуется меньше бетона.
   • Хороший выбор вместо свайного фундамента, для которого требовалась тяжелая техника.
   • Предотвращает боковое смещение поддерживающего материала.
   Категории Структура

   Ростверковый фундамент | Типы, дизайн и 6 шагов установки

   Инженер Рамиз | 10 мая 2020 г. | Здание | Комментариев нет

   СОДЕРЖАНИЕ

   • 1 Гриль -фонд
     • 1.1 Типы Гриль -Фонда:
     • 1.2 Дизайн фонда гриля:
     • 1.3 Установка Гриль -фонда:
     • 1,4.

     Ростверковый фундамент состоит из одного, двух и более ярусов балок (обычно стальных). Для распределения нагрузки на обширную площадь эти балки накладываются на слой бетона.

     В основании колонн ростверковый фундамент используется и используется для подмостей и опор колонн тяжелых конструкций. Ростверковый фундамент является наиболее экономичным при передаче больших нагрузок от колонн на грунт с низкой несущей способностью.

     Этот фундамент включает в себя несколько слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых нагрузок до допустимого опорного давления на грунт от надстройки.

     Сталь, сборный железобетон или древесина являются наиболее распространенными балками ростверка. Фундамент-ростверк – это экономичное и легкое решение для передачи тяжелых структурных нагрузок на более слабый по несущей способности грунт.

     В единую конструкцию ростверк связывает весь фундамент и способствует равномерному распределению веса всех свай и домов. Как монолитная железобетонная конструкция, этот фундамент устраивают чаще всего и по металлическому каркасу по типу стального ростверка.

     Типы ростверкового фундамента:

     Ростверковый фундамент бывает двух видов в зависимости от используемых при строительстве материалов;

     1. Фундамент стального ростверка
     2. Деревянный ростверковый фундамент
     Стальной ростверковый фундамент:

     Фундамент состоит из балок или стальных соединений, расположенных в один или два яруса, и прокатных стальных балок. Он состоит из стальных балок.

     С наружных сторон наружных балок сохраняется защитный слой не менее 10 см, а также над верхними полками верхнего яруса и 15 см должна быть глубина бетона.

     После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см. Затем с помощью трубных разделителей уложите первый слой балок поверх бетонного основания на расстоянии 100-300 мм, а между и вокруг балок первого яруса залейте бетон.

     Затем расположите второй ярус балки под прямым углом к ​​первым ярусам и снова залейте бетоном. Затем с помощью опорной плиты, боковых уголков и косынки соедините стальные стойки с верхним ярусом.

     Деревянный ростверковый фундамент:

     Для тяжелонагруженных стен деревянных колонн предусмотрен деревянный фундамент, который особенно удобен в заболоченных районах, где несущая способность грунта очень низкая.

     Между деревянными стыками нет бетонного ограждения, а нижний слой деревянных досок имеет ширину около 20-30 см и толщину от 5 до 7,5 см, без зазора между ними, уложенными бок о бок.

     Деревянная балка того же сечения, что и деревянная стойка, укладывается под прямым углом поверх слоя, а затем снова под прямым углом к ​​направлению балок укладывается еще один слой досок толщиной от 7,5 до 10 см. верхний слой досок, простирающийся на всю ширину основания стены.

     Расчет фундамента ростверка:

     Для проектирования фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки, а для подходящего допустимого опорного давления грунта необходимо определить необходимое основание область. Сначала мы узнаем номера и размеры каждого слоя ростверка, разделив эту площадь, затем нам предстоит спроектировать слой, выступающий консолью от края слоя выше.

     Чтобы противостоять изгибающим моментам и силам сдвига, он определяет требуемые размеры балок, а также с учетом проектных требований метод конструкции и нагрузка должны быть совместимы.

     Установка фундамента ростверка:

     При строительстве или монтаже фундамента ростверка выполняются следующие этапы;

     1. В первую очередь нам необходимо изготовить и установить каркас для сплошного монолитного ростверка.
     2. Опалубка выполнена из обрезной доски в виде прямоугольных желобов, ширина ее равна минимальной толщине стены дома, а высота 1 фут.
     3. Зазор между каждым ростверком около 6-8 дюймов, он должен быть установлен, и мы должны установить каркас соединений арматуры с помощью вязальной проволоки внутри опалубки.
     4. Необходимо такое же наименьшее расстояние от рамы до края опалубки, а затем той же вязальной проволокой соединяется арматура.
     5. Далее с помощью бетономешалки необходимо приготовить бетон и в непрерывном цикле залить его в опалубку. На высоте от 25 мм до 30 мм необходимо разместить арматуру, а во избежание нежелательных полостей тщательно залить бетон.
     6. Поверхность необходимо выровнять и дать высохнуть после заполнения поверхности, а опалубку можно снять, когда она высохнет. Фундамент готов.
     Пригодность:
     1. Этот тип фундамента подходит для строительства зданий из легких строительных материалов на слабых грунтах.
     2. На строительстве фундамента, это фундамент желание сэкономить до 30%.
     3. Не допускается строительство другого типа фундамента в местах со слабыми характеристиками грунтов и условиями их залегания.
     4. Предполагается, что нагрузка на конструкцию будет относительно небольшой.
     Преимущества ростверка:

     Ростверк имеет следующие преимущества:

     1. Этот фундамент снижает теплоотдачу дома.
     2. Если дом строится вблизи автомагистралей, это очень актуально и снижает уровень вибрации дома.
     3. Подрядчики могут сэкономить время, используя фундамент из ростверка, так как он имеет хорошую скорость монтажа.
     4. Чтобы избежать заливки бетона и сэкономить время за счет простой установки, используется этот фундамент.
     5. За счет минимального нарушения транспортной инфраструктуры этот метод экономически эффективен.
     Недостатки:
     1. При достаточно большой глубине в этом фундаменте возникает необходимость устройства свай.
