Ростверк фундамента: виды, преимущества, особенности укладки

Содержание статьи

Ростверк фундамента является отличной альтернативой классическому ленточному фундаменту, но в отличие от него может использоваться на свайном основании на практически любых видах почвы и неровной поверхности. Это оптимальный и бюджетный способ возведения фундамента для малоэтажных частных домов. В данной статье мы расскажем о типах ростверка, его различиях и особенностях.

Что такое ростверк

Ростверк представляет собой соединение между сваями различного типа. Это своего рода закрепление их конструкции, которое позволяет возвести надежный и прочный фундамент. После соединения свайной конструкции благодаря ростверку создается ровное основание, которое позволяет возвести надежную и прочную постройку.

Основным назначением ростверка является равномерное распределение нагрузки здания на фундамент.

Виды ростверка

Ростверк может различаться в зависимости от его материала. Они предназначены для различного применения. В зависимости от материала строения и его нагрузок могут выделяться следующие типы ростверка.

Деревянный

Такой ростверк является оптимальным вариантом для деревянных домов и срубов. Он способен выдержать нагрузки постройки, доступен по стоимости, безопасен и экологичен. Из нюансов такого основания стоит выделить только необходимость гидроизоляции и обработки антисептическими и противовоспламеняющимися составами.

Металлический

Металлический ростверк отличает надежность и прочность, но использовать его рекомендуется только в сочетании с винтовыми сваями. При буронабивном типе свайного фундамента такой вариант будет не самым простым в исполнении. Из особенностей такого ростверка следует отметить затраты на использование специальной техники для их установки. Самостоятельно выложить ровно двутавровые балки никак не получится.

Железобетонный

Данный вид ростверка отличается максимальной прочностью и надежностью. Его можно возводить под любую постройку на фундаменте с использованием свай в сочетании с различными их типами. Единственным недостатком такого варианта является его дороговизна. Для деревянных и малоэтажных домов на многих типах свай можно использовать более экономичные ростверки из дерева или металлических швеллеров. Если средства позволяют, то ростверк из армированного бетона станет отличным решением при строительстве загородных домов.

Бетонный

Такой вид ростверка не рекомендуется специалистами для возведения надежного основания. Причиной этому является склонность бетона к деформации при отсутствии использования армированных прутьев. Бетонный ростверк можно использовать для малоэтажных зданий, но надежность его будет значительно уступать остальным типам.

Особенности укладки

У каждого типа ростверка есть свои особенности, о которых стоит знать при выборе определенного типа.

Монолитный

Данный вид ростверка обычно используется при строительстве частных домов. Он способен обеспечить надежное основание для постройки благодаря своей цельной конструкции. Такой ростверк может изготавливаться из любых материалов. Главным его отличием является последующая заливка ростверкового основания.

Сборно-монолитный

Этот тип укладки подходит для деревянного ростверка. Он предполагает собой сборную конструкцию, оборудованную крепежными системами, которые соединяют балки. Для металлического швеллера и армированного бетона такой способ является достаточно сложным и затратным. Он может применяться по необходимости для строительства многоэтажных и промышленных конструкций.

Глубина укладки

Большое значение имеет не только материал и способ укладки ростверка, но и его глубина. Ростверк может быть углубленным, низким или высоким. Глубина укладки зависит как от почвы участка, так и от типа ростверкового основания.

Заглубленный

Самый популярный ростверк, поскольку его использование возможно для жилых домов в несколько этажей. В этом случае выкапывается специальная траншея, которая после монтажа свай заливается бетонным раствором. Таким образом основание получается крепким и теплым. Такой тип ростверка снижает затраты на последующую теплоизоляцию фундамента. При этом основание стен находится чуть ниже уровня почвы.

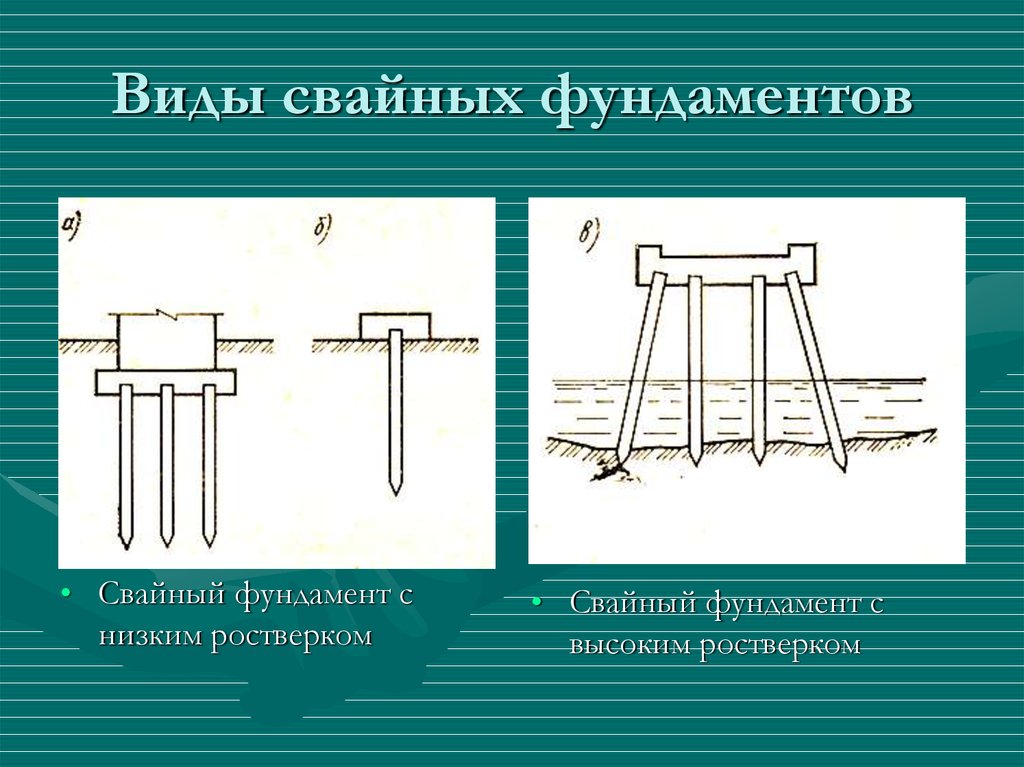

Высокий

Такой ростверк находится примерно в 20 см от поверхности почвы или даже выше, если дом строится на неровной почве. Нередко этот тип используется при возведении домов из дерева и его производных. Ростверк при этом тоже устанавливают из дерева. Из преимуществ такого основания можно выделить удобство доступа к фундаменту при необходимости его ремонта и защиту пола от появления плесени и сырости. Из недостатков — невозможность сооружения подвала или погреба и необходимость тщательного утепления полов.

Низкий

Низкий ростверк укладывается вровень с поверхностью грунта. Между фундаментом и ростверком при этом остается воздушная подушка, поверх которой он монтируется. Такой ростверк позволяет значительно снизить расход теплоизоляционных материалов, так как между фундаментом и зданием отсутствует пространство.

Преимущества и недостатки ростверкового фундамента на сваях

Такой фундамент очень часто используется при строительстве частных коттеджей или дачных домов, как один из самых доступных вариантов. Но у него имеются свои особенности.

Преимущества свайно-ростверкового фундамента

Из преимуществ ростверка можно выделить:

1) Универсальность применения. Ростверковый фундамент может возводиться для домов любого вида, в том числе и кирпичных. В данном случае будут различаться только материалы и виды ростверкового основания;

2) Хорошие эксплуатационные качества, долговечность и прочность. Свайно-ростверковый фундамент отличает хорошая несущая способность и износоустойчивость;

3) Возможность оперативного возведения. Благодаря отсутствию необходимости выполнения большого объема земельных работ и установки специального оборудования, возвести такой фундамент можно за очень короткие сроки, в том числе и своими руками;

4) Снижение расходов на земляные работы. Применение свай снижает расходы на возведение основания из-за значительного сокращения работ и найма спецтехники;

5) Низкая себестоимость. В отличие от монолитного или ленточного основанию, свайно-ростверковый фундамент обладает самой низкой себестоимостью даже при использовании бетонного и металлического ростверка;

6) Возможность применения на сложных и неровных участках. Такой фундамент часто используется на участках с очень неровным рельефом. В таком случае возведение основания другого типа невозможно без предварительного выравнивания почвы;

7) Использование на различных грунтах, в том числе и глиняных и плывущих. Сваи могут применяться на разных типах грунта, включая самые сложные. Специалисты рекомендуют использовать для этого сваи-стойки, как наиболее надежное решение для возведения основания;

8) Возможность возведения даже при отрицательных температурах. Такое основание можно возводить даже зимой. Не рекомендуется проводить работы такого типа только при температуре ниже -10 градусов.

Недостатки свайно-ростверкового основания

У каждого типа фундамента есть свои недостатки, о которых следует упомянуть:

1) Сложность произведения точных расчетов. Необходимое количество свай и ростверка рассчитать возможно с помощью онлайн-калькулятора, но точность таких расчетов может быть не окончательной;

2) Невозможность использования на подвижном грунте, склонном к проседанию и набуханию. Данный тип основания не рассчитан для использования на подвижном грунте. При таком основании может легко произойти накренение всей конструкции строения и разрушение фундамента. Поэтому его лучше использовать на глиняных, песчаных и плавучих почвах;

3) Сложность обустройства подвалов и погребов. При таком фундаменте они требуют их отдельной постройки;

4) Необходимость применения теплоизоляции полов. Вообще теплоизоляция рекомендуется практически при любом фундаменте, если он возводится для жилого дома в целях круглогодичного проживания. Но при использовании свайно-ростверкового фундамента это особенно важно, особенно если речь идет о высоком его возведении и наличии пространства между основанием и стенами;

5) Невозможность применения в строительстве многоэтажных домов. Такой тип основания подходит только для небольших частных домов, высотой максимум в два этажа, при которых второй является мансардным. В остальных случаях лучше остановить свой выбор на более выносливых ленточных и монолитных фундаментах.

Свайно-ростверковый фундамент своими руками

Очень часто свайно-ростверковый фундамент выбирают при самостоятельном строительстве. Основным его преимуществом является возможность его возведения своими руками без привлечения специальной техники и найма специалистов. Это позволяет сэкономить значительные средства при постройке. В данном случае обычно используются винтовые сваи-стойки, которые не составит особого труда вкрутить в грунт своими силами. В случае выбора буронабивных свай, придется использовать спецтехнику.

Возвести свайно-ростверковый фундамент своими силами вполне возможно, для этого нужно сделать следующее:

1. Произвести близкий к точному расчет количества свай, глубины их заложения, расстояния между ними. Для этого лучше пригласить специалистов, которые смогут с большой точностью оценить грунт, глубину промерзания и глубину закладки фундамента. Экономия на этом шаге неуместна и может привести к очень печальным последствиям и финансовым потерям;

2. Очистка территории. Перед началом работ необходимо очистить место расположения будущего фундамента от мусора, веток, растительности;

3. Обработка почвы химикатами, предотвращающими рост растительности. Это позволит избежать появления в фундаменте бактерий и различных органических соединений;

4. Выравнивание и разметка участка. Обычно она производится с помощью колышков и веревки, натянутой по периметру;

5. Отметка мест для установки свай. Отметки делаются исходя из ранее выполненного расчета. Количество свай и их расположение напрямую зависит от состояния грунта, а также веса и размера будущей постройки;

6. Вкручивание свай строго перпендикулярно поверхности. Соблюдать ровный угол закручивания очень важно для постройки ровного фундамента;

7. Проверка высоты выступа свай над поверхностью грунта. С помощью горизонта необходимо определить насколько одинаково все сваи выпирают над линией почвы. Лишние выпирающие участки срезаются болгаркой;

8. Песчаная подушка для монолитного ростверка. Толщина подушки должна быть около 30-50 см;

9. Монтаж опалубки. Для этого могут использоваться как готовые панели, таки листы фанеры или любого другого материала;

10. Засыпка щебня или песка в образовавшиеся коробы. Это минимизирует тепловые потери будущей постройки и укрепит конструкцию основания;

11. Армирование свай. Для более надежного основания, поверх свай необходимо выложить армированную сетку;

12. Заливка бетоном. Финальная заливка бетонным раствором станет черновым покрытием внутренней отделки пола;

13. Нанесение гидроизоляционного слоя. Поверх бетона необходимо нанести слой гидроизоляции, чтобы уберечь строение от негативного воздействия влаги.

В заключение

Ростверковый фундамент — один из наиболее доступных и бюджетных видов основания для частных домов. Но для того чтобы самостоятельно возвести такое основание, необходимо тщательно изучить данный вопрос и иметь четкое представление о возведении такого фундамента, его видах и особенностях.

Ростверк для свайного фундамента, его виды и материалы для изготовления

Свайно-ростверковый фундамент применяется при пучинистой почве с образованием грунтовых вод.

Иногда из-за глубокого промерзания почвы или в поймах рек нельзя воспользоваться ленточным фундаментом. Поэтому устанавливают столбы-опоры, которые уходят на 1,5–3 м глубоко в землю.

Их располагают под углами строения и несущими стенами. Для того чтобы столбы имели прочность, их связывают между собой горизонтальной конструкцией – ростверком.

Это единая система, объединяющая все сваи-столбы. Задача ростверка равномерно распределить и передать давление со стен на них и на фундамент.

 1. Подземный. Располагается ниже уровня земли или ниже нулевой точки. Так же как и при наземном способе, под него засыпают песчаную или гравийную подушку. Это способ используют для строительства промышленных сооружений;

 2. Наземный. Размещается вровень с нулевой точкой отсчета. Нижний край ростверка немного заглублен в почву, для этого снимается верхняя часть  примерно 10 см грунта. Чтобы пространство под ростверком не осыпалась, образуя воздушную подушку, его засыпают песком или гравием толщиной в 10–15 см. Это предотвратит пучение грунта при морозах. Применяются при строительстве домов и коттеджей;

 3. Надземный. Располагается выше нулевой отметки на 15–20 см над водой или над землей. Применяется в заболоченной местности или для строительства зданий над водой (портовые сооружения, вечная мерзлота). Требует увеличения теплоизоляции перекрытий пола, так как под ним свободно гуляет ветер.

Железобетонный ростверк состоит из бетона марки М–400 и выше, с армированием (цельного каркаса из металлических прутьев). Это самый распространенный и прочный ростверк, потому что арматура забирает на себя часть нагрузок.

Бетонный ростверк идентичен железобетонному, но без армирования. Менее прочный, так как бетон трескается. Подходит для одноэтажных зданий.

Металлический ростверк – цельная конструкция из швеллера и двутавра металлопрокатного. Главный недостаток – коррозия и дороговизна.

Деревянный ростверк изготавливается из деревянных брусьев, которые крепятся кронштейнами и болтами. Для защиты от влаги используется рубероид или толь. Балки обрабатываются антисептиками и специальными составами против гниения и паразитов. Применяется только для возведения деревянных зданий, например, бань.

Конструкции ростверков:

• монолитно-литой;

• сборный;

• монолитно-сборный.

Минимальная высота ростверка не менее 35 см, если делать ниже, он не выдержит нагрузок. Ширина от 30 см до 1 метра 20 см, зависит от технологии строения здания. Ростверк применяется для постройки зданий до 3-х этажей. При многоэтажном строительстве его не используют.

• Отсутствие подвала или цокольного этажа, тем более при неуверенной местности с высокими грунтовыми водами это логично;

• Требует особо тщательного расчета при проектировании.

В России это тип фундамента появился недавно и вызывает интерес у строителей малоэтажного частного строительства, особенно бань. Все зависит от климата, от степени насыщенности водой почвы или глубины промерзания.

Social Like

Что такое фонд Grillage | Типы ростверкового фундамента

22 декабря 2020 г. 3 декабря 2020 г. by Bimlesh

Ростверковый фундамент состоит из одного или двух ярусов балки (балка двутаврового сечения), которая уложена под прямым углом для распределения нагрузки надстройка к недрам или на большой площади.

Что означают уровни?

Слово «ярусы» указывает здесь, отрегулируйте прокатную стальную балку (балку двутаврового сечения) в линию и равномерный слой. Как и все стулья, выстроены в ряд в вагоне поезда.

Этот фундамент используется для передачи нагрузки от колонны к грунту. Также обратите внимание, что данные типы фундаментов

Фундамент — лучший вариант, а не свайный фундамент из-за низкой несущей способности грунта для перемещения тяжелых грузов на большую площадь. Выбор этого фундамента снижает стоимость конструкции и время. Потому что не нужно много копать. Выемка грунта ограничена от 1 м до 1,5 м.

Фундаменты ростверка бывают трех типов, как описано ниже: —

1. Фундамент ростверка стальной
2. Фундамент ростверка деревянный
3. Фундамент ростверка бетонный

Фундамент под ростверк стальной состоит из стальной балки (двутаврового сечения) из двух или более слоев, расположенных под прямым углом друг к другу. Технически двутавровое сечение известно как катаная стальная балка, и вкратце мы можем сказать R. S.J. луч.

Брус двутаврового сечения в основном используется для устройства крыш домов в сельской местности. Стальная балка укладывается на кирпичную стену на точном расстоянии, затем на нее укладывается камень, после чего применяется дальнейший процесс.

Ростверковые фундаменты выкапываются по ширине и глубине для строительства. Ростверковый фундамент не делает котлованы от 1 метра до 1,5 метров. После копания.

После копания грунт утрамбовывается и поверх этой утрамбованной поверхности укладывается слой бетона, толщина которого может быть менее 10 см и не более 30 см.

Имейте в виду, что вибратор с насадкой необходимо правильно уплотнить, чтобы предотвратить образование сот в бетоне. Стальные балки укладываются поверх слоя бетона. Бетон заливают для защиты стали от коррозии.

Из-за плотного бетона стальные балки не достигают увлажнителя, что также снижает вероятность коррозии стали.

Все стальные балки соединены между собой. стержень проходит через стенку стальной балки, и каждая стенка фиксируется болтом, который не может двигаться. С внешней стороны фланцев, а также посередине оставляют покрытие не менее 10 см, чтобы можно было легко заливать бетон. Бетон заливают ниже фланца.

Затем в ряд и по уровню укладывается еще один слой стальной балки. А потом заливают бетон. В конечную колонну укладывают вместе с косынкой пластину и закрепляют сваркой.

В фундаменте ростверка деревянный весь процесс такой же, но вместо стального бруса здесь используется деревянный брус или доски.

В бетонном ростверковом фундаменте используется бетонная балка двутаврового сечения.

• Уменьшение стоимости конструкции и времени.
• Нет необходимости нанимать технику для рытья траншеи.
• Для возведения фундамента требуется меньше бетона.
• Хороший выбор вместо свайного фундамента, для которого требовалась тяжелая техника.
• Предотвращает боковое смещение поддерживающего материала.

Ростверковый фундамент | Типы, дизайн и 6 шагов установки

Инженер Рамиз | 10 мая 2020 г. | Здание | Комментариев нет

Ростверковый фундамент состоит из одного, двух и более ярусов балок (обычно стальных). Для распределения нагрузки на обширную площадь эти балки накладываются на слой бетона.

В основании колонн используется ростверк фундамента и используется для подмостей и опор колонн тяжелых конструкций. Ростверковый фундамент является наиболее экономичным при передаче больших нагрузок от колонн на грунт с низкой несущей способностью.

Этот фундамент включает в себя несколько слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых нагрузок до допустимого опорного давления на грунт от надстройки.

Сталь, сборный железобетон или древесина являются наиболее распространенными балками ростверка. Фундамент-ростверк – это экономичное и легкое решение для передачи тяжелых структурных нагрузок на более слабый по несущей способности грунт.

В единую конструкцию ростверк связывает весь фундамент и способствует равномерному распределению веса всех свай и домов. Как монолитная железобетонная конструкция, этот фундамент устраивают чаще всего и по металлическому каркасу по типу стального ростверка.

Ростверковый фундамент бывает двух видов в зависимости от используемых в строительстве материалов;

1. Фундамент стального ростверка
2. Фундамент ростверка деревянный

Фундамент состоит из балок или стальных соединений, расположенных в один или два яруса, и стальной балки в виде проката. Он состоит из стальных балок.

С наружных сторон наружных балок сохраняется защитный слой не менее 10 см, а также над верхними полками верхнего яруса и 15 см должна быть глубина бетона.

После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см. Затем с помощью трубных разделителей уложите первый слой балок поверх бетонного основания на расстоянии 100-300 мм, а между и вокруг балок первого яруса залейте бетон.

Затем расположите второй ярус балки под прямым углом к ​​первым ярусам и снова залейте бетоном. Затем с помощью опорной плиты, боковых уголков и косынки соедините стальные стойки с верхним ярусом.

Для тяжелонагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который особенно удобен в заболоченных районах, где несущая способность грунта очень низкая.

Между деревянными стыками нет бетонного ограждения, а нижний слой деревянных досок имеет ширину около 20-30 см и толщину от 5 до 7,5 см, без зазора между ними, уложенными бок о бок.

Деревянная балка того же сечения, что и деревянная стойка, укладывается под прямым углом поверх слоя, а затем снова под прямым углом к ​​направлению балок укладывается еще один слой досок толщиной от 7,5 до 10 см верхний слой досок, простирающийся на всю ширину основания стены.

Для проектирования фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки, а для подходящего допустимого опорного давления грунта необходимо определить необходимое основание область. Сначала мы узнаем номера и размеры каждого слоя ростверка, разделив эту площадь, затем нам предстоит спроектировать слой, выступающий консолью от края слоя выше.

Чтобы противостоять изгибающим моментам и поперечным силам, он определяет требуемые размеры балки, а с проектными требованиями метод конструкции и нагрузка должны быть совместимы.

При строительстве или установке фундамента ростверка выполняются следующие этапы:

1. В первую очередь нам необходимо изготовить и установить каркас для сплошного монолитного ростверка.
2. Опалубка изготовлена ​​из обрезных досок в виде прямоугольных желобов, ширина ее равна минимальной толщине стены дома, а высота 1 фут. , его необходимо установить, а нам предстоит установить внутри опалубки каркас соединений арматуры с помощью вязальной проволоки.
3. Необходимо такое же наименьшее расстояние от рамы до края опалубки, а затем той же вязальной проволокой соединяется арматура.
4. Далее с помощью бетономешалки необходимо приготовить бетон и в непрерывном цикле залить его в опалубку. На высоте от 25 мм до 30 мм необходимо разместить арматуру, а во избежание нежелательных полостей тщательно залить бетон.
5. После заполнения поверхности поверхность необходимо выровнять и дать высохнуть, а опалубку можно снять, когда она высохнет. Фундамент готов.

1. Этот тип фундамента подходит для строительства зданий из легких строительных материалов на слабых грунтах.
2. На строительстве фундамента, это фундамент желание сэкономить до 30%.
3. Не допускается строительство другого типа фундамента в районах со слабыми характеристиками грунтов и условиями их залегания.
