Виды плиты перекрытия: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)

Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

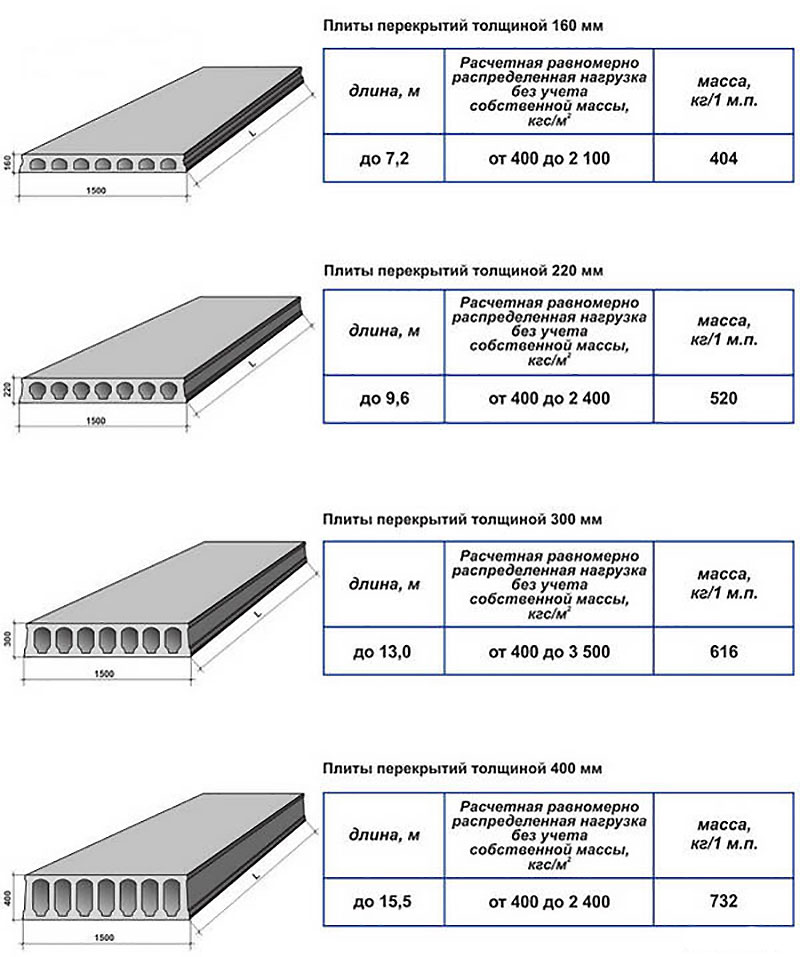

1. Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине.

1.1 Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.

2. Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.

3.1 Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях. Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.

3.2 Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Виды плит перекрытия ᛉ Статья завода БЗСК

Содержание:

1. Назначение плит перекрытия
2. Основные типы и особенности технологии производства плит перекрытия
3. Опалубочная технология производства
4. Непрерывная технология производства
5. Виды плит перекрытия по конструктивным особенностям
6. Особенности транспортировки и хранения плит перекрытия

Сегодня в строительстве разных видов зданий и сооружений широко применяются железобетонные плиты перекрытия. В большинстве случаев их применяют при строительстве кирпичных, панельных, бетонных и монолитных конструкций, где плита перекрытия может использоваться:

• при обустройстве цокольного этажа;
• как межэтажное перекрытие, которое играет роль потолка для нижнего помещения и пола для верхнего;
• в качестве покрытия последнего этажа, то есть как кровля.

Последний вариант не так широко распространен, поскольку плиты покрытия несколько дешевле, но у несущих плит перекрытия есть ряд технических преимуществ по прочности и надежности.

При этом на рынке представлено несколько разновидностей строительных изделий ЖБИ для обустройства перекрытий, которые отличаются по:

• технологии производства;
• размерам;
• конструктивным особенностям;
• оптимальному назначению и рекомендованной области применения.

При этом все технические характеристики, включая размеры и форму плит, регламентированы ГОСТ и рядом отраслевых норм и правил, поэтому стандартные плиты перекрытия одной и той же марки разных производителей взаимозаменяемы, естественно, при условии соблюдения технологии производства и нормоконтроля.

Наш завод БЗСК железобетонных конструкций выпускает несколько видов плит перекрытий с соблюдением стандартов, требований и норм, и в этой статье наши специалисты расскажут о видах таких изделий, их особенностях и технологии производства.

Назначение плит перекрытия

Вне зависимости от метода изготовления, особенностей и материала конструкции, основное применение этого вида ЖБИ – обустройство межэтажных перекрытий. При этом не только создается основание следующего этажа, но и решаются задачи:

• придания прочности и жесткости всему зданию;
• равномерное распределение нагрузки между несущими стенами, на которые производится опирание двух, трех или всех сторон плиты;
• обеспечение равномерной нагрузки на фундамент.

Кроме этого, использование плит в каркасном строительстве значительно увеличивает скорость возведения жилых, общественных и производственных зданий, минимизирует и упрощает подготовительные и отделочные работы.

Очевидно, что выбор определенной марки и размера должен выполняться на основе расчета с учетом назначения и особенностей эксплуатации объекта. Причем расчет каркаса, выбор материала стен также должен проводиться с учетом выбранного типа плит перекрытия, которые имеют достаточно большой вес и создают дополнительную нагрузку.

Сама плита подбирается с учетом ее особенностей, стоимости, веса и выдерживаемой нагрузки. Причем нужно рассматривать как статическую нагрузку, которую плита испытывает под действием собственного веса и установленных на ней предметов мебели, оборудования, так и динамическую, которая создается движением людей, а также работой промышленного оборудования.

Проведением таких расчетов и проектированием зданий и сооружений занимаются архитектурные и проектные организации, имеющие соответствующие лицензии. В рабочих чертежах на постройку в обязательном порядке указывается марка плит. Если возникает необходимость замены одного типа железобетонного изделия на другой даже с идентичными размерами, такое решение требует обязательного согласования и утверждения проектной компанией.

В частном строительстве все может быть организовано значительно проще, используют материалы, которые дешевле или проще доставить, а при самостоятельной застройке нет даже архитектурного надзора. Однако при выборе ЖБИ, в том числе и плит перекрытия для жилого дома или подсобной постройки, все же лучше обратиться за помощью к специалисту или компании, которые смогут выполнить расчет надежности будущего строения. По результатам анализа будущей конструкции может потребоваться, например, выполнить усиление несущих опорных стен или выбор более легкого типа железобетонной плиты.

Кроме межэтажных плит перекрытий выпускаются специальные виды ЖБИ изделий, предназначенных для создания перекрытий и накрытий в подвальных, подземных помещениях и инженерных сооружениях.

Основные типы и особенности технологии производства плит перекрытия

Сегодня производится достаточно много марок плит из бетона, но они, при всем своем многообразии, отличаются несколькими ключевыми характеристиками, которые определяются формой и технологией производства. Эти же критерии определяют внешний вид готового изделия и последующие технологии отделки. Рассмотрим эти факторы подробнее.

Опалубочная технология производства

Опалубочная является более старой и распространенной ввиду невысокой цены оснастки и меньших капитальных затрат на организацию производства. К таким видам плит относятся изделия с маркировкой ПК и ПНО. Изготавливают в специальных металлических формах с электроподогревом по такой технологии:

• форма предварительно смазывается;
• устанавливается армировки и тросы предварительного натяжения;
• укладывается армирующая сетка;
• на вибростенде форма заливается бетоном или газобетоном;
• форма снимается со стенда, разогревается до заданной температуры и выдерживается до набора прочности;
• далее изделие извлекается из формы, досушивается и проходит контроль качества.

При необходимости изготовить облегченные пустотелые модификации плит перед укладкой армирующей сетки и заливкой в форму закладывается многоразовый пустотообразователь, который затем извлекается из пустотной плиты.

Технология позволяет производить гладкие, ребристые плиты, а также изделия с продольными и поперечными ребрами жесткости.

Непрерывная технология производства

Непрерывная технология производства плит перекрытия получила распространение относительно недавно и требует более сложной и дорогой оснастки. С помощью таких технологических линий изготавливают полнотелые и многопустотные плиты перекрытий с маркировкой БП. При этом толщина таких плит стандартна, а длина может быть как стандартной, так и под заказ, поскольку формируется длинная заготовка, которая затем режется на отдельные плиты.

Для организации производства используется большой цех с несколькими стендами для формирования плиты, подвесным крановым, технологическим оборудованием и формовочной машиной, которая движется по рельсам вдоль стенда. Используется следующая технология производства:

• стенды, на которых производится формирование ЖБИ, очищают и смазывают;
• натягиваются армирующие тросы по всей длине стенда с заданным усилием преднатяжения;
• на стенд устанавливается формовочная машина, в бункер которой подается готовая бетонная смесь;
• машина движется вдоль стенда и формует цельную по длине плиту с технологическими пустотами и специальной формой краев под захват краном;
• после формовки в плиту могут быть заложены монтажные петли;
• после завершения процесса формовки стенд накрывается теплоизолирующим одеялом и выдерживается при заданной температуре до набора прочности;
• далее цельная плита режется на участки требуемой длины. Возможна как прямоугольная порезка, так и резка под углом;
• готовые плиты перекрытия после разделения снимаются краном и штабелируются для окончательной просушки;
• торцы арматуры на срезе обрабатываются антикоррозионной грунтовкой и выполняется контроль качества.

Разница между этими двумя технологиями в пользу безопалубочной заключается в более высоком качестве поверхности и геометрии, возможности изготавливать серии плит в большем диапазоне длины, использованием более прочных марок цемента и высокой несущей способностью. Соответственно это позволяет выполнять монтаж на пролеты большей длины и упрощает проведение отделки в доме.

Виды плит перекрытия по конструктивным особенностям

Помимо технологии, которая определяет перечень и свойства производимых плит перекрытий, существуют различные конструктивные особенности и отличия, которые следует учитывать при выборе оптимальной марки плит для каждого вида работ. В нашем каталоге представлено несколько видов плит перекрытий для горизонтальной укладки, которые успешно используются в многоэтажном и малоэтажном, в том числе и частном строительстве жилых и подсобных зданий.

Среди плит перекрытия, в зависимости от модели, можно найти изделия только на базе армирующей сетки, с армирующей арматурой и арматурой с предварительным натяжением для компенсации прогиба под собственным весом и повышения прочности. Как правило, плиты с предварительно напряженной арматурой имеют большую максимальную длину, чем изделия с обычной армировкой. Рекомендуем ознакомиться с основными видами и сериями этих ЖБИ изделий.

Плиты плоские П

    Ровные с двух сторон плиты толщиной 200 мм используются для перекрытия небольших пролетов. В зависимости от марки длина составляет от 2380 до 3980 мм. Поставляются в двух вариантах ширины: 1190 и 1590 мм.

Плоские железобетонные сборные плиты ППЖ

    Предназначены для надежного соединения несущих конструкций здания и равномерного распределения нагрузки. Выпускаются в исполнении с толщиной 200 и 300 мм, длина от 1350 до 2980 мм, ширина от 490 до 2980 мм.

Плиты AIII

    Серия плит под этой маркой представляет собой готовый строительный комплект из рядовых, пристенных, связевых и дополнительных плит. С их помощью производится комплексное обустройство перекрытия, которое выполняет функцию пола и потолка без необходимости использования других материалов.

Многопустотные, благодаря чему имеют меньший вес при сохранении несущей способности. Поставляются в двух модификациях длины 2650 и 5650 мм. Ширина 590, 740 и 1190 мм в зависимости от назначения плиты.

Плиты перекрытий ПК

     Эти сборные многопустотные железобетонные изделия применяются достаточно широко, благодаря высоким прочностным характеристикам и меньшему весу по сравнению с цельными плитами. Кроме того, такое устройство плиты обеспечивает лучшие звуко- и теплоизоляции. Используются при строительстве зданий различного назначения.

Выпускаются со стандартной толщиной 200 мм и шириной 1190 мм. В зависимости от модификации длина может составлять от 2380 до 6280 мм.

Плиты перекрытий с ребрами жесткости

    Помимо плоских сплошных или пустотных плит в обустройстве перекрытий широко используются изделия с ребрами жесткости. Особая форма элементов, придающих плите дополнительную прочность и уменьшающих прогиб, позволяет получать изделия меньшего веса и объема, в то же время обладающих высокой нагрузочной способностью.

При этом форма ребер, их направление и количество определяется маркой такого изделия, которые представлены у нас в каталоге:

• плитами ПВ и ПГ с ребрами по периметру и несколькими поперечными ребрами. При изготовлении используется арматура предварительного натяжения, в том числе и в ребрах жесткости. Выпускаются в нескольких стандартных типоразмерах. Используются, в основном, при обустройстве перекрытий на объектах промышленного назначения;
• плиты ПНОС с предварительно напряженной арматурой и продольными ребрами жесткости переменной высоты в виде арки. Имеют повышенную несущую способность при относительно небольшом весе. Особая форма ребра, которую можно увидеть на фото, компенсирует перпендикулярные рабочей площади статические нагрузки и минимизирует прогиб;
• крупнопанельные ПМЖН плиты с предварительно напряженной арматурой, ребрами по периметру и несколькими ребрами жесткости по ширине. Используются для межэтажных перекрытий, в основном, при строительстве зданий промышленного назначения.

Особенности транспортировки и хранения плит перекрытия

Важной составляющей постройки качественного и надежного здания является соблюдение технологии хранения и транспортировки его ЖБ комплектующих. Несмотря на то, что прочностные характеристики плит перекрытия велики и они могут выдерживать несколько тонн статической нагрузки, их легко можно повредить, нарушив правила хранения и транспортировки.

Такие изделия следует укладывать при хранении и доставке на ровную поверхность без перекосов с обязательной установкой деревянной подкладки толщиной 60-80 мм. Технология хранения и транспортировки допускает штабелирование, при этом максимальное количество плит в штабеле или его максимальная высота указываются в документации. Каждый следующий слой следует также разделять деревянными подкладками толщиной не менее 40 мм. Места размещения таких подкладок также приводятся в рекомендациях к хранению плит и могут отличаться в зависимости от типоразмера и марки.

Доставка таких ЖБИ с завода или склада на объект строительства может выполняться длинномерами, манипуляторами, на спецплатформах или железнодорожных платформах, на которых штабели дополнительно крепятся во избежание перемещения самого штабеля и взаимных смещений плит внутри него. Погрузочно-разгрузочные работы с учетом большого веса изделий и недопустимости ударных нагрузок выполняются с помощью крана с креплением за закладные элементы. При хранении изделий также следует соблюдать рекомендации производителя и требования стандарта.

Если у вас возникают вопросы, связанные с выбором марки плит, изготовлением партии изделий нестандартного типа, комплектацией ЖБИ под определенный проект, а также по особенностям доставки и хранения, вы всегда можете обратиться за консультацией к сотрудникам нашего завода.

Статьи:

• Трубы железобетонные безнапорные

• Армирование плит перекрытия

• Что такое железобетонный ригель в строительстве

• Бетон класса B25

• Виды и размеры железобетонных перемычек

• Размеры дорожных плит, их вес, маркировка и характеристики

• Фундамент на забивных железобетонных сваях для частного дома

• Технология производства ЖБИ

• Дефекты железобетонных конструкций

• Сколько весит дорожная плита

• Преимущества и схема канализации из бетонных колец

• Размеры, вес и объём бетонных (ЖБИ) колец

• Отличия плит ПК от ПБ

• Составные фундаменты для опор ЛЭП

Таблицы:

• Таблица размеров лестничных маршей

• Таблица размеров железобетонных колонн

• Таблица размеров железобетонных свай

• Размеры пустотных плит (таблица)

• Таблица размеров блоков ФБС

20 типов плит, используемых в строительстве

Плита является одним из наиболее важных элементов конструкции. Узнайте о различных типах плит в этой статье.

Плиты представляют собой плоские горизонтальные конструктивные элементы из железобетона, воспринимающие нагрузку и передающие ее через балки на колонны и фундаменты на грунт под ними. Плиты используются как в несущих конструкциях, так и в каркасных конструкциях.

В несущей конструкции нагрузка передается от плиты к несущим стенам. Толщина плиты варьируется от 100 мм до 500 мм. На практике существует 20 различных типов плит, которые обсуждаются в этой статье.

Методы изготовления плит отличаются друг от друга. В зависимости от условий поддержки плита может быть просто поддерживаемой плитой, консольной плитой или непрерывной плитой.

Перекрытие может быть перекрытием или перекрытием крыши. Временная нагрузка, действующая на плиты перекрытия, больше, чем на плиты крыши. Таким образом, плиты перекрытия сильно армированы по сравнению с плитами крыши.

Типы плит

1. Обычная плита

Плита, поддерживаемая балками и колоннами, называется обычной плитой. В обычной плите толщина плиты мала, но толщина балки велика. Нагрузка передается от плиты к балке, а затем от балки к колонне.

Эти типы плит снабжены армированием, где горизонтальный стержень называется основной арматурой, а вертикальный стержень называется распределительным стержнем. Обычные плиты бывают двух видов.

• Односторонняя плита
• Двусторонняя плита.

Односторонняя плита представляет собой обычную горизонтальную плиту прямоугольной формы, поддерживаемую балками с двух из четырех сторон. Плиты опираются на балки напротив друг друга. Следовательно, отклоненная форма цилиндрическая.

В плитах с одним из способов более длинный пролет более чем в два раза превышает более короткий пролет. Отношение более длинного пролета к более короткому больше двух. В результате более короткий пролет подвергается изгибу.

Основное усиление предусмотрено в более коротких направлениях для сопротивления изгибу, а вспомогательное усиление предусмотрено в более длинном направлении.

Двусторонние плиты также представляют собой обычные плиты в основном прямоугольной формы, поддерживаемые со всех четырех сторон балки. В двусторонних плитах более длинный пролет менее чем в два раза превышает более короткий. Отношение более длинного пролета к более короткому меньше двух. Изогнутая форма плиты напоминает форму тарелки или блюдца.

В этом случае изгибу подвергаются как более короткая, так и более длинная стороны. Таким образом, основное усиление будет обеспечиваться в обоих направлениях в зависимости от величины изгиба. Двусторонние плиты экономичны до размера 6м x 6м. Кроме того, количество стали, используемой в двусторонней плите, больше, чем в односторонней плите.

Большинство квартир, многоэтажных домов.

3. Плоская плита

В отличие от обычных плит, в плоских плитах нагрузки не передаются с плит на балки. В плоских плитах нагрузки передаются непосредственно на колонны. Система плоских пластин может быть односторонней или двусторонней в зависимости от плана проектирования.

Подземный паркинг, многоэтажные дома

4. Плоская плита

Плоские плиты представляют собой модифицированную версию плоских плит с оголовком колонны и/или откидной панелью, залитой монолитно с плитой. В плоских плитах нет балок, но откидные панели и оголовки колонн будут плавно передавать нагрузки на колонны.

Откидные панели имеют квадратную или прямоугольную форму и повышают прочность плиты на сдвиг. Откидные панели добавляют прогиб плите и, таким образом, минимизируют прогибы.

Верхние части колонн располагаются под откидными панелями и в основном имеют наклон, чтобы соответствовать размерам колонны. Плоская плита может иметь либо оголовок колонны, либо откидную панель, либо и то, и другое.

Плоские плиты наиболее популярны в нетрадиционных конструкциях без симметрии колонн. Головки колонн и откидные панели действуют как специальная балка, ограниченная этим конкретным пространством. Однако опалубка усложняется из-за необходимости использования оголовков колонн и откидных панелей.

Эти типы плит используются в подземных паркингах и несимметричных зданиях.

5. Вафельные плиты или решетчатые плиты

Вафельные плиты представляют собой легкие плиты с полыми решетчатыми системами на потолке. Система полых решеток снижает собственный вес плиты без ущерба для ее структурной устойчивости.

Решетки расположены через равные промежутки и передают нагрузку сверху на балки. Пространство между ребрами иногда рассматривается как балка и армируется для увеличения жесткости плиты на изгиб.

Благодаря своему легкому весу они легко преодолевают большие расстояния. Вафельные плиты могут иметь решетчатую систему или балочную систему, в которой полосы балок проходят через плиты. Решетки могут быть любой формы – квадратной, прямоугольной, треугольной и т. д.,

Эти типы плит используются в общественных зданиях, музеях, аэропортах и ​​т. д.,

6. Ребристая плита

Ребристые плиты очень похожи на вафельные плиты, но их часто ошибочно принимают за одно и то же. Ребристая плита имеет широкие решетки или полосы балок в софите балки, тогда как вафельная плита имеет более глубокие соответствующие части.

Ребристые плиты, такие как вафельные плиты, являются гибкими, легкими в сечении, экономичными и могут быть изготовлены для более длинных пролетов. У них те же преимущества и недостатки, что и у вафельных или решетчатых плит.

Общественные здания, музеи, галереи.

7. Пустотная плита перекрытий

Пустотные плиты перекрытий представляют собой специальные типы сборных железобетонных плит, в которых используются основные принципы напряжения, разработанные в разделе для проектирования. Бетон отвечает за сжатие, а сталь — за растяжение. Для бетона в зоне растяжения нет конкретного применения, кроме как для обеспечения сплошного сечения.

Принимая во внимание этот принцип, пустотелая плита перекрытия не обеспечивает бетонирование в зоне растяжения. Он снабжен минимальным количеством бетона, чтобы удерживать стальную арматуру на месте. Полая плита перекрытия может быть предварительно напряженной или ненапряженной.

Мосты, стеновые панели, многоэтажные сборные дома.

8. Плита пузырчатого настила

Плиты пузырчатого настила представляют собой полые плиты, в которых бетон в зоне растяжения заменен переработанным полиэтиленом высокой плотности или пластиковыми шариками из полиэтилена высокой плотности. Плиты пузырчатого настила используют тот же принцип, что и пустотелые плиты. Бетон в растянутой зоне сечения не имеет конструктивного значения.

Удаление этого бетона не повлияет на способность конструкции выдерживать действующие на нее нагрузки. Плиты пузырчатого настила могут уменьшить количество бетона в плите с 40% до 60%. Это уменьшает собственный вес конструкции, а также экономит затраты.

Плиты пузырчатого настила в основном используются в общественных зданиях, высотных зданиях.

9. Плита Hardy

Плиты Hardy представляют собой специальные типы плит, состоящие из прочных кирпичей, равномерно уложенных внутри них. Прочные кирпичи представляют собой полые блоки из бетона. Глубина выносливых кирпичей обычно не менее 200 мм. Таким образом, увеличивается глубина плиты.

Укладываются опалубки, поверх которых рядами с промежутком укладываются крепкие кирпичи. Это пространство между прочными блоками рассматривается как небольшие балки. Внутри этих ребер укладывается арматура, заливается бетон и плита отливается монолитно. В основном используется в регионах с высокой температурой.

Больницы, офисные здания, жилые дома и общественные здания.

10. Купольная плита

Купольные плиты имеют полусферическую форму и используются в основном для улучшения обзора конструкции. В древности большинство сооружений строились таким образом, что на конструкцию действовали только сжимающие силы.

До изобретения стали не существовало материалов, способных противостоять растяжению. Поэтому нагрузка передавалась за счет осевого сжатия, как в куполах. В современную эпоху открытие стали привело к созданию тонких сечений куполов.

Эти бетонные плиты предпочтительно используются в монументальных зданиях, музеях, залах для медитаций, галереях и религиозных сооружениях.

11. Плита скатной крыши

Железобетонные скатные крыши представляют собой наклонные плиты, наиболее предпочтительные для регионов с большим количеством осадков. Самая распространенная форма скатной крыши – треугольная. Для обеспечения ровной конструкции скатных крыш необходимо заранее сделать правильный расчет.

Эти типы бетонных плит используются на курортах, в общественных зданиях и ресторанах.

12. Плиты с последующим натяжением

Предварительно напряженные плиты обычно используются при строительстве сборных зданий. Предварительно напряженные плиты с последующим натяжением имеют каналы, в которых в дополнение к обычной арматуре проходят высокопрочные стальные арматуры.

Стальные арматуры предварительно напрягаются и закрепляются на концах после затвердевания бетонной плиты. Это называется постнатяжением. Постнапряженные плиты в основном сборные и имеют различную форму.

13. Плиты с предварительным напряжением

Плиты с предварительным напряжением подвергаются предварительному напряжению до затвердевания бетона. Натягиваются высокопрочные сухожилия и отливается плита. После того, как плита достаточно затвердеет, предварительно напряженные пряди обрезаются, и напряжение передается на плиту.

Плиты с предварительным напряжением аналогичны плитам с пост-напряжением, за исключением части предварительного напряжения. У них те же преимущества и недостатки. Тем не менее, плиты с пост-напряжением широко используются из-за их способности быть отлитыми за более короткий период времени.

14. Сборные плиты

Сборные плиты отливают в производстве или на строительной площадке и транспортируют к месту строительства. Сборные плиты могут быть следующих типов:

• Предварительно напряженные плиты
• Плиты после натяжения
• Пустотные плиты
• Ребристые плиты

Высотные здания для быстрого строительства.

15. Арочная плита

Арочные плиты в основном используются в мостах. Арки, как и купола, передают нагрузки за счет осевого сжатия. В мостах предусмотрены арки, чтобы противостоять ветровым нагрузкам, действующим на мост. В древности арки строили в каменной кладке, но современные разработки рождают армированные криволинейные арочные плиты.

Эти типы плит используются в мостах, зданиях и туннелях.

16. Консольная плита

Консольные плиты, как следует из названия, закреплены на одном конце и свободны на другом конце. Прогиб консольных плит больше, чем у других плит из-за их опоры. Отличным примером консольных плит являются балконы.

Основная арматура предусмотрена в выступающем наружу пролете. Вторичное армирование предусмотрено по всей длине плиты. В железобетонных работах консольные плиты не должны удлиняться более чем на 4 фута.

Консольные плиты в основном используются в жилых домах.

17. Низкая плита крыши

Низкие плиты крыши также называются чердаками и устанавливаются на уровне подоконника здания. Низкая кровельная плита представляет собой консольную плиту, которая устанавливается над дверями и окнами в целях хранения. Низкая плита крыши сооружается при возведении перемычки.

Жилые здания складского назначения.

18. Утопленная плита

Утопленные плиты – это плиты, которые устанавливаются под ванными комнатами и туалетами. Уровень плиты ниже ванных комнат уменьшен, чтобы разделить уровень между сухими и влажными участками. Утопленные плиты также должны использоваться для покрытия канализационных труб и фитингов.

Утопленные плиты предусмотрены в зданиях с одинаковой планировкой. Уровень плиты может быть увеличен или уменьшен в зависимости от необходимости. Особое внимание следует уделить проверке утечки воды в трубах.

Эти типы плит используются в ванных комнатах, туалетах, санузлах и подсобных помещениях.

19. Плита на уклоне или плита уклона:

Плита на уклоне Плита уклона, также известная как плита уклона, сооружается на уровне земли и в основном опирается на почву или землю под ним. Большинство перекрытий цокольных этажей являются плитами выравнивания.

Перед сооружением выравнивающих плит нижний слой земли должен быть надлежащим образом уплотнен для предотвращения неравномерной осадки в будущем. Нижний слой состоит из хорошо утрамбованного гравия и гидроизоляционных материалов.

Толщина плиты должна быть не менее 100 мм и должна увеличиваться к краям для повышения структурной целостности плиты. В отличие от обычных плит, градуированные плиты не всегда требуют армирования, но потребуют компенсационных швов.

Эти типы бетонных плит используются для открытых парковок и цокольных этажей.

20. Композитная плита

Элемент считается составным, если он состоит из двух или более материалов. Композитная плита состоит из бетона и стального настила.

Стальной настил трапециевидной, прямоугольной или многозаходной формы также используется в качестве опалубки, поверх которой можно укладывать и бетонировать арматурные каркасы. Введение стального настила повышает устойчивость к кручению при выпучивании.

Стальные конструкции, высотные здания.

Читайте также

Типы цемента, используемые в строительстве

Типы кирпича, используемые в строительстве

Типы бетона, используемые в строительстве

Для получения дополнительных обновлений, как наша Страница Facebook и присоединяйтесь к нашему каналу Telegram .

Типы плит — подробный обзор типов, дизайна и конструкции

В качестве укрытия или для размещения используются различные типы плит. Плиты могут быть изготовлены из бетона. Кроме того, полы также могут быть изготовлены из стали или дерева.

В этой статье мы обсуждаем бетонную плиту, которая может быть сконструирована как железобетонная плита, плита с пост-напряжением или плита с предварительным натяжением.

Давайте подробно обсудим каждый тип плиты. Классификация типов плит основана на характере конструкции, используемом материале, механизме передачи нагрузки и т. д.

Двухсторонняя плита

Одним из наиболее распространенных типов плит является двусторонняя плита. Классификация этих плит основана на механизме передачи нагрузки.

В двусторонних плитах нагрузки, действующие на плиту, передаются в обоих направлениях. Четыре края плиты опираются на бетонные балки или, может быть, на стальные или любые другие опоры, такие как бетон стены.

Эти типы плит более распространены в строительстве. Обычно толщина плиты находится в диапазоне 125-200 мм. В особых случаях эта толщина может быть увеличена в соответствии с требованиями конструкции.

Конструкция плиты будет основываться на коэффициентах момента и коэффициенте поперечной силы, которые предусмотрены в соответствующем стандарте на основе граничных условий плиты. Кроме того, компьютерное моделирование также может быть выполнено, чтобы найти силу и поперечные силы в плитах.

Односторонняя плита

Нагрузки будут передаваться в одном направлении. В более длинном направлении передача нагрузки будет минимальной. Нагрузки в плите будут восприниматься балками по коротким кромкам.

Односторонние плиты неэкономичны по сравнению с направляющими плитами, поскольку они передают нагрузки в одном направлении. От нас может потребоваться обеспечить большую площадь арматуры и толщину плиты по сравнению с односторонним характером.

Процесс проектирования такой же, как и для двусторонних плит.

Плоская плита

Как следует из названия, плоская плита сравнительно отличается от других типов плит. Нет балок, поддерживающих плиту. Нижняя часть плиты большую часть времени ровная, за исключением некоторых неровностей.

Существуют различные типы плоских плит, построенных в зависимости от приложенных к конструкции нагрузок. Однородной толщины всегда недостаточно, чтобы выдерживать приложенную нагрузку. В этих случаях мы изменяем толщину плиты или увеличиваем толщину плиты только там, где это необходимо.

• Плоская плита – плита одинаковой толщины
• Плоская плита с откидными панелями – толщина плиты увеличивается, чтобы выдерживать изгибающий момент и сдвиг в определенной степени
• панели соединены как балка. Это своего рода луч. Толщина плиты увеличивается вдоль полосы колонны.
• Плоская плита с оголовками колонн – На оголовках колонн значительно увеличиваются силы изгиба и сдвига. Поэтому увеличиваем сечение вокруг столба.

Механизм передачи нагрузки плоской плиты такой же, как у обычных односторонних или двусторонних плит. В то время как средняя полоса действует как обычная плита, полоса колонны действует как балка.

Вафельная плита

Вафельная плита представляет собой комбинацию балок, поддерживающих плиту. Балки размещаются через равные промежутки и на более близком расстоянии друг от друга. Толщина плиты также меньше в этих типах плит.

Вафельные плиты в основном изготавливаются в местах, где эстетический вид важнее.

Более высокие пролеты могут быть выполнены из вафельных плит. Однако стоимость строительства может быть выше по сравнению с другими типами плит из-за увеличения объема бетона и площади поверхности для опалубки.

Ребристая плита

Ребристая плита также чем-то похожа на вафельную. Как правило, для поддержки плиты используются ребристые балки.

Типы ребристых плит строятся только в особых случаях, так как немного сложно выполнить конструкцию с характером конструкции. Устройство опалубки намного сложнее по сравнению с другими типами плит.

Ребристая балка может быть прямоугольной или конической формы. Это можно решить, исходя из эстетического вида. Ширина реберной балки может составлять от 75 мм до 150 мм. Однако в зависимости от эстетических требований и конструктивных требований можно выбрать глубину и ширину балки.

Плиты после натяжения

Плиты после натяжения являются более популярными типами плит среди других типов плит из-за их производительности в строительстве. Конструкция и конструкция постнатяжных плит несколько отличаются от других плит.

В основном существует два типа плит постнатяжения.

• Укладка труб в монолитную плиту и последующее натяжение после затвердевания бетона.
• Залейте панели из бетонных плит, а затем выполните пост-натяжение.

Ниже приведены некоторые преимущества плит для натяжения.

• Пространство перекрытия может быть значительно увеличено по сравнению с обычным железобетоном плита.
• Нет такого увеличения стоимости с увеличением пролета плиты.
• Чем меньше балок, тем лучше для обслуживания, а также для сохранения высоты пола.
• Использование сборных плит перекрытий сокращает время строительства.

Некоторые из аспектов, учитываемых при проектировании типов плит с последующим натяжением, заключаются в следующем.

• Как правило, вес плиты уравновешивается восходящим давлением, создаваемым тросами пост-натяжения, предусмотренными в конструкции.
• Увеличение пролета требует большей толщины плиты, как у обычных плит.
• Несмотря на то, что последующее натяжение выполнено, нам необходимо обеспечить определенное количество арматуры для плиты, чтобы предотвратить растрескивание.

Плиты с предварительным натяжением

Плиты с предварительным натяжением используются в строительстве мостов и перекрытий. Требуется, чтобы балки располагались через равные промежутки для поддержки предварительно напряженных плит.

Эти типы плит являются более эффективным строительным элементом, который значительно сокращает время строительства.

Панели перекрытий стандартных размеров отливают и укладывают на балки, расположенные через равные промежутки. Эти балки могут быть железобетонными балками, сборными балками или балками с пост-напряжением.

Сборная плита

Конструкция сборной плиты аналогична ранее рассмотренным плитам с предварительным натяжением.

В этом методе мы построили панели из железобетонных плит и разместили их на балке, расположенной через равные промежутки.

Панели сборных плит не могут быть соединены между собой, как плиты после натяжения или сборные плиты.

Консольная плита

Самый распространенный тип плиты, возводимой в зданиях. Кажется, что нет здания без консольной плиты. Как правило, плита выходит за пределы балки или опоры без опоры на противоположном крае, плита называется консольной плитой.

В этих типах плит нагрузка передается одним способом и только на одну опору.

Обеспечение адекватного армирования очень важно для консольных плит. Следует обратить внимание на следующее.

• Конструктивная арматура должна быть предусмотрена в направлении консоли, и они должны быть размещены на верхней сетке.
• Иногда сетки нижнего армирования для консольных плит не предусмотрены, так как нет необходимости в усилении конструкции.
• Однако рекомендуется обеспечить армирование дна для повышения прочности бетона. Особенно в тропическом климате, где температура окружающей среды повышается примерно до 30 – 34 ⁰ C существует возможность растрескивания плиты из-за теплового расширения и сжатия.
• Следовательно, во избежание термического растрескивания необходимо предусмотреть соответствующую распределительную арматуру. Рекомендуется предусмотреть распределительную арматуру на расстоянии не менее 200 мм.

В статье конструкция консольной плиты также можно найти дополнительную информацию о конструкциях.

Композитная плита

Композитные плиты изготавливаются в основном в стальных зданиях. Когда нам потребовался бетонный пол в стальном здании, мы построили композитную плиту.

Композитная плита полностью отличается от таких типов плит, как арматурные плиты. Некоторые из особенностей заключаются в следующем.

• Совместное действие бетона и стали будет нести нагрузку
• Стальной настил обычно также используется в качестве опалубки бетонной плиты. Там, где этого требует проект, при бетонировании используются спортивные состязания.
• Композитные плиты соединяются по направлению движения как односторонние плиты.
• Террасный лист действует как нижняя арматура. Там, где это требуется по проекту, предусмотрено армирование дна.
• В целом, усиление днища предусмотрено для повышения огнестойкости.
• Предусмотрена усиленная арматура и арматура, препятствующая образованию трещин.
• Срезные шпильки обеспечивают комбинированное действие балок

Плита на уклоне

Вместо подвесных плит мы сооружаем плиты на земле для поддержки первого этажа. Хотя подвесные плиты сильно усилены, чтобы выдерживать нагрузки, плиты на уклоне не являются таковыми.

Обычно предоставляется номинальное армирование или сетки BRC. В особых случаях мы обеспечиваем армирование в соответствии с проектом. Строительство плитных фундаментов — хороший тому пример.

В случае, если мы поддерживаем конструкцию с большой нагрузкой, более толстый бетон будет армировать, как обычная плита.

Солнцезащитные навесы

Солнцезащитные навесы иногда называют навесными плитами. Они построены вокруг дверей и окон, чтобы отрезать солнечный свет и предотвратить попадание дождевой воды через окна.

Козырьки представляют собой менее железобетонные элементы. Армирование солнцезащитных козырьков безопаснее и повышает долговечность бетона.

Кухонные плиты

Кухонные плиты иногда называют столешницами. Их сооружают не только на кухне, в ванных комнатах, кладовых и еще во многих местах.

Толщина плиты находится в пределах 50-100 мм. в зависимости от требований к поддержке и пространству. В большинстве случаев поставляется сетка

BRC или одинарная армирующая сетка.

Плита для подвески кабеля

Это плита, на которую опираются подвесные тросы. Они находятся в подвесных мостах.

Плита поддерживается стальной конструкцией, подвешенной на высокопрочных тросах. Эти мосты не распространены и строятся в особых случаях, когда у нас может быть больше поддержки, чем у других мостов.

Висячий мост в основном построен через реки.

Плиты для скатных крыш

Использование железобетонных плит для покрытия здания не является обычным и новым для строительства. Есть старые и новые конструкции.

Однако сооружение скатных плит крыши является сложной задачей из-за характера конструкции. Заливать бетон в наклонном направлении и работать там немного сложно. Кроме того, связывание арматуры также является сложной задачей.

Общепринятой практикой является использование малоподвижного бетона для заливки бетона . Кроме того, следует уделять повышенное внимание термическому растрескиванию бетона.

Предоставление надлежащего армирования для предотвращения растрескивания в незрелом бетоне и во время эксплуатации является обязательным, чтобы избежать утечки воды через крышу, если она не покрыта кровельными листами. Кроме того, следует обратить внимание на затвердевание бетона.

Купольные плиты

Купольные плиты представляют собой особый тип плит, конструкция и конструкция которых очень сложны.

Они в основном сооружаются в сооружениях, где важен эстетический вид купола, а также в местах религиозного назначения.

Характер конструкции создает трудности при строительстве. Изогнутая форма затрудняет процесс исполнения. В большинстве случаев для проектирования купольных конструкций используется программное обеспечение для вычислительной помощи.

Плита с пузырчатым настилом

Заливка большего объема бетона требует очень высоких затрат. Кроме того, наиболее эффективная область бетона находится рядом с крайними волокнами сечения.

Это означает, что бетон в средней части сечения не оказывает существенного сопротивления изгибающим моментам. Требуется сопротивляться силам сдвига и сохранять связность верхней и нижней частей.

Внутри плиты создается полость и выполняется конструкция. Изготовление пузырчатых плит настила немного сложнее из-за сложности создания пустот в бетоне. Тем не менее, есть методы сделать это.

Пустотные плиты

Пустотные плиты также аналогичны типам плит пузырьковых перекрытий.

Вместо пузырей в секции плиты будет сплошное отверстие. Плиты такого типа изготавливаются в конструкции настила моста.

Для строительства будет использоваться съемный гибкий материал или потерянная опалубка.

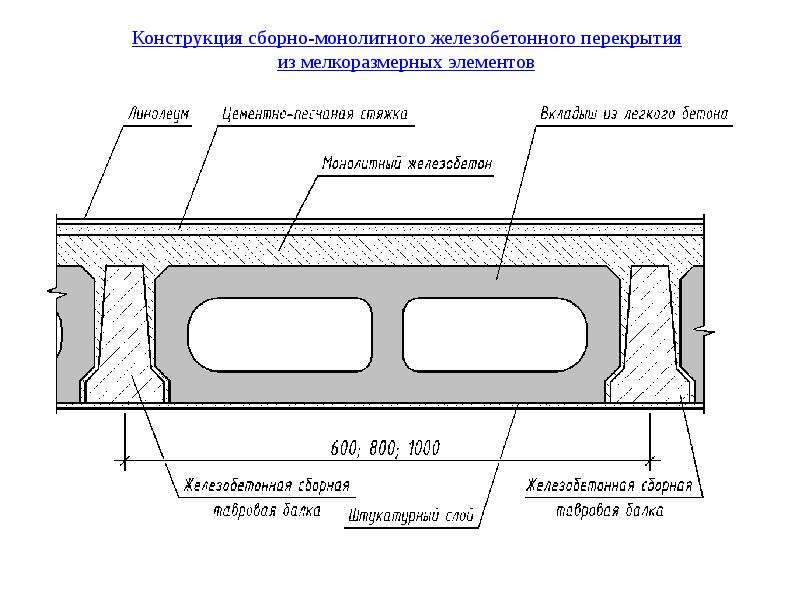

Прочная плита

Конструкция из прочных плит выполняется в виде сборных или монолитных конструкций.

Проще говоря, прочная плитная конструкция представляет собой конструкцию из плит с использованием сборных блоков, опирающихся на балки, сооруженные через равные промежутки. Его можно описать следующим образом.

• Блоки построены изначально. Длина блока находится в пределах 450 мм. Это может варьироваться в зависимости от дизайна.
• Эти блоки обычно представляют собой пустотелые блоки.
• Один из методов заключается в размещении сборных или предварительно напряженных балок, укладке на них блоков и укладке бетонного слоя с сеткой BRC.
