Виды плит перекрытия ᛉ Статья завода БЗСК

Содержание:

  1. Назначение плит перекрытия
  2. Основные типы и особенности технологии производства плит перекрытия
  3. Опалубочная технология производства
  4. Непрерывная технология производства
  5. Виды плит перекрытия по конструктивным особенностям
  6. Особенности транспортировки и хранения плит перекрытия

Сегодня в строительстве разных видов зданий и сооружений широко применяются железобетонные плиты перекрытия. В большинстве случаев их применяют при строительстве кирпичных, панельных, бетонных и монолитных конструкций, где плита перекрытия может использоваться:

  • при обустройстве цокольного этажа;
  • как межэтажное перекрытие, которое играет роль потолка для нижнего помещения и пола для верхнего;
  • в качестве покрытия последнего этажа, то есть как кровля.

Последний вариант не так широко распространен, поскольку плиты покрытия несколько дешевле, но у несущих плит перекрытия есть ряд технических преимуществ по прочности и надежности.

При этом на рынке представлено несколько разновидностей строительных изделий ЖБИ для обустройства перекрытий, которые отличаются по:

  • технологии производства;
  • размерам;
  • конструктивным особенностям;
  • оптимальному назначению и рекомендованной области применения.

При этом все технические характеристики, включая размеры и форму плит, регламентированы ГОСТ и рядом отраслевых норм и правил, поэтому стандартные плиты перекрытия одной и той же марки разных производителей взаимозаменяемы, естественно, при условии соблюдения технологии производства и нормоконтроля.

Наш завод БЗСК железобетонных конструкций выпускает несколько видов плит перекрытий с соблюдением стандартов, требований и норм, и в этой статье наши специалисты расскажут о видах таких изделий, их особенностях и технологии производства.

Назначение плит перекрытия

Вне зависимости от метода изготовления, особенностей и материала конструкции, основное применение этого вида ЖБИ – обустройство межэтажных перекрытий. При этом не только создается основание следующего этажа, но и решаются задачи:

  • придания прочности и жесткости всему зданию;
  • равномерное распределение нагрузки между несущими стенами, на которые производится опирание двух, трех или всех сторон плиты;
  • обеспечение равномерной нагрузки на фундамент.

Кроме этого, использование плит в каркасном строительстве значительно увеличивает скорость возведения жилых, общественных и производственных зданий, минимизирует и упрощает подготовительные и отделочные работы.

Очевидно, что выбор определенной марки и размера должен выполняться на основе расчета с учетом назначения и особенностей эксплуатации объекта. Причем расчет каркаса, выбор материала стен также должен проводиться с учетом выбранного типа плит перекрытия, которые имеют достаточно большой вес и создают дополнительную нагрузку.

Сама плита подбирается с учетом ее особенностей, стоимости, веса и выдерживаемой нагрузки. Причем нужно рассматривать как статическую нагрузку, которую плита испытывает под действием собственного веса и установленных на ней предметов мебели, оборудования, так и динамическую, которая создается движением людей, а также работой промышленного оборудования.

Проведением таких расчетов и проектированием зданий и сооружений занимаются архитектурные и проектные организации, имеющие соответствующие лицензии. В рабочих чертежах на постройку в обязательном порядке указывается марка плит. Если возникает необходимость замены одного типа железобетонного изделия на другой даже с идентичными размерами, такое решение требует обязательного согласования и утверждения проектной компанией.

В частном строительстве все может быть организовано значительно проще, используют материалы, которые дешевле или проще доставить, а при самостоятельной застройке нет даже архитектурного надзора. Однако при выборе ЖБИ, в том числе и плит перекрытия для жилого дома или подсобной постройки, все же лучше обратиться за помощью к специалисту или компании, которые смогут выполнить расчет надежности будущего строения. По результатам анализа будущей конструкции может потребоваться, например, выполнить усиление несущих опорных стен или выбор более легкого типа железобетонной плиты.

Кроме межэтажных плит перекрытий выпускаются специальные виды ЖБИ изделий, предназначенных для создания перекрытий и накрытий в подвальных, подземных помещениях и инженерных сооружениях.

Основные типы и особенности технологии производства плит перекрытия

Сегодня производится достаточно много марок плит из бетона, но они, при всем своем многообразии, отличаются несколькими ключевыми характеристиками, которые определяются формой и технологией производства. Эти же критерии определяют внешний вид готового изделия и последующие технологии отделки. Рассмотрим эти факторы подробнее.

Опалубочная технология производства

Опалубочная является более старой и распространенной ввиду невысокой цены оснастки и меньших капитальных затрат на организацию производства. К таким видам плит относятся изделия с маркировкой ПК и ПНО. Изготавливают в специальных металлических формах с электроподогревом по такой технологии:

  • форма предварительно смазывается;
  • устанавливается армировки и тросы предварительного натяжения;
  • укладывается армирующая сетка;
  • на вибростенде форма заливается бетоном или газобетоном;
  • форма снимается со стенда, разогревается до заданной температуры и выдерживается до набора прочности;
  • далее изделие извлекается из формы, досушивается и проходит контроль качества.

При необходимости изготовить облегченные пустотелые модификации плит перед укладкой армирующей сетки и заливкой в форму закладывается многоразовый пустотообразователь, который затем извлекается из пустотной плиты.

Технология позволяет производить гладкие, ребристые плиты, а также изделия с продольными и поперечными ребрами жесткости.

Непрерывная технология производства

Непрерывная технология производства плит перекрытия получила распространение относительно недавно и требует более сложной и дорогой оснастки. С помощью таких технологических линий изготавливают полнотелые и многопустотные плиты перекрытий с маркировкой БП. При этом толщина таких плит стандартна, а длина может быть как стандартной, так и под заказ, поскольку формируется длинная заготовка, которая затем режется на отдельные плиты.

Для организации производства используется большой цех с несколькими стендами для формирования плиты, подвесным крановым, технологическим оборудованием и формовочной машиной, которая движется по рельсам вдоль стенда.

Используется следующая технология производства:

  • стенды, на которых производится формирование ЖБИ, очищают и смазывают;
  • натягиваются армирующие тросы по всей длине стенда с заданным усилием преднатяжения;
  • на стенд устанавливается формовочная машина, в бункер которой подается готовая бетонная смесь;
  • машина движется вдоль стенда и формует цельную по длине плиту с технологическими пустотами и специальной формой краев под захват краном;
  • после формовки в плиту могут быть заложены монтажные петли;
  • после завершения процесса формовки стенд накрывается теплоизолирующим одеялом и выдерживается при заданной температуре до набора прочности;
  • далее цельная плита режется на участки требуемой длины. Возможна как прямоугольная порезка, так и резка под углом;
  • готовые плиты перекрытия после разделения снимаются краном и штабелируются для окончательной просушки;
  • торцы арматуры на срезе обрабатываются антикоррозионной грунтовкой и выполняется контроль качества.

Разница между этими двумя технологиями в пользу безопалубочной заключается в более высоком качестве поверхности и геометрии, возможности изготавливать серии плит в большем диапазоне длины, использованием более прочных марок цемента и высокой несущей способностью. Соответственно это позволяет выполнять монтаж на пролеты большей длины и упрощает проведение отделки в доме.

Виды плит перекрытия по конструктивным особенностям

Помимо технологии, которая определяет перечень и свойства производимых плит перекрытий, существуют различные конструктивные особенности и отличия, которые следует учитывать при выборе оптимальной марки плит для каждого вида работ. В нашем каталоге представлено несколько видов плит перекрытий для горизонтальной укладки, которые успешно используются в многоэтажном и малоэтажном, в том числе и частном строительстве жилых и подсобных зданий.

Среди плит перекрытия, в зависимости от модели, можно найти изделия только на базе армирующей сетки, с армирующей арматурой и арматурой с предварительным натяжением для компенсации прогиба под собственным весом и повышения прочности. Как правило, плиты с предварительно напряженной арматурой имеют большую максимальную длину, чем изделия с обычной армировкой. Рекомендуем ознакомиться с основными видами и сериями этих ЖБИ изделий.

Плиты плоские П

    Ровные с двух сторон плиты толщиной 200 мм используются для перекрытия небольших пролетов. В зависимости от марки длина составляет от 2380 до 3980 мм. Поставляются в двух вариантах ширины: 1190 и 1590 мм.

Плоские железобетонные сборные плиты ППЖ

    Предназначены для надежного соединения несущих конструкций здания и равномерного распределения нагрузки. Выпускаются в исполнении с толщиной 200 и 300 мм, длина от 1350 до 2980 мм, ширина от 490 до 2980 мм.

Плиты AIII

    Серия плит под этой маркой представляет собой готовый строительный комплект из рядовых, пристенных, связевых и дополнительных плит. С их помощью производится комплексное обустройство перекрытия, которое выполняет функцию пола и потолка без необходимости использования других материалов.

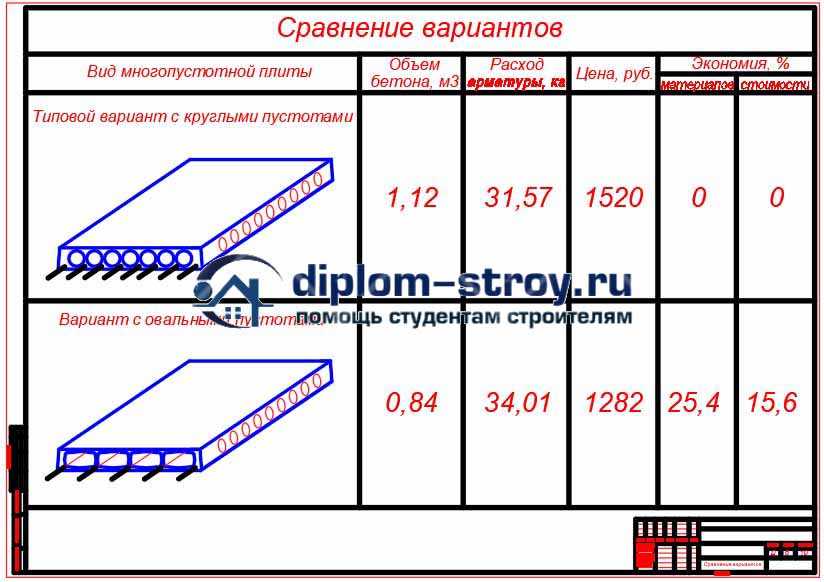

Многопустотные, благодаря чему имеют меньший вес при сохранении несущей способности. Поставляются в двух модификациях длины 2650 и 5650 мм. Ширина 590, 740 и 1190 мм в зависимости от назначения плиты.

Плиты перекрытий ПК

     Эти сборные многопустотные железобетонные изделия применяются достаточно широко, благодаря высоким прочностным характеристикам и меньшему весу по сравнению с цельными плитами. Кроме того, такое устройство плиты обеспечивает лучшие звуко- и теплоизоляции. Используются при строительстве зданий различного назначения.

Выпускаются со стандартной толщиной 200 мм и шириной 1190 мм. В зависимости от модификации длина может составлять от 2380 до 6280 мм.

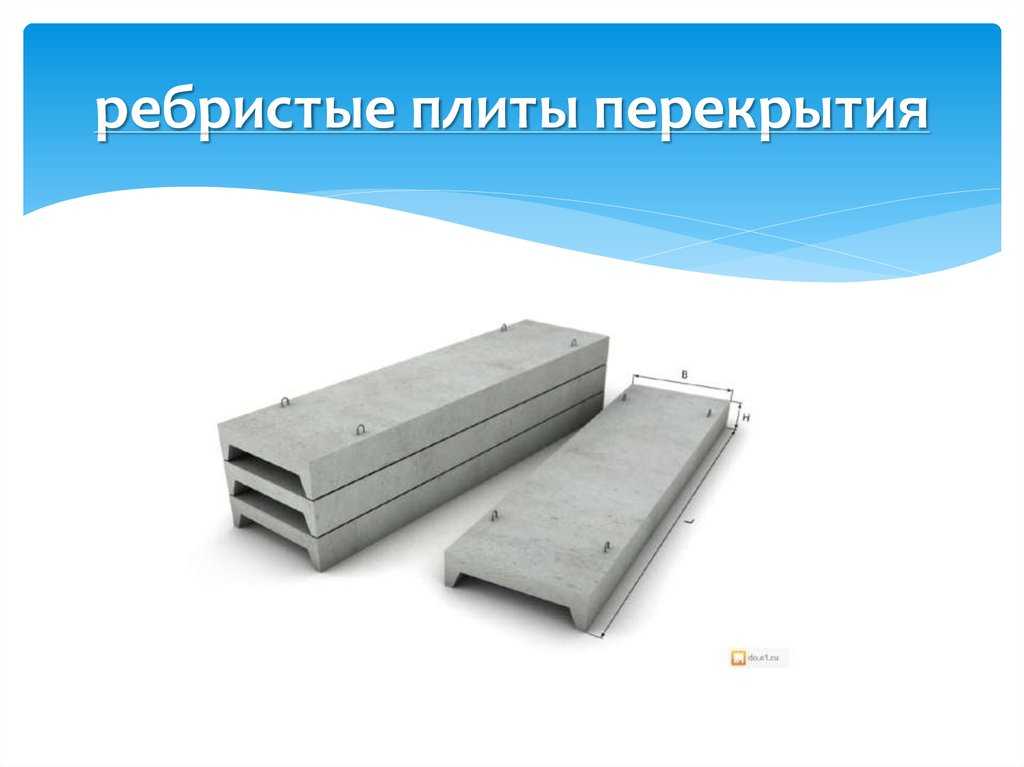

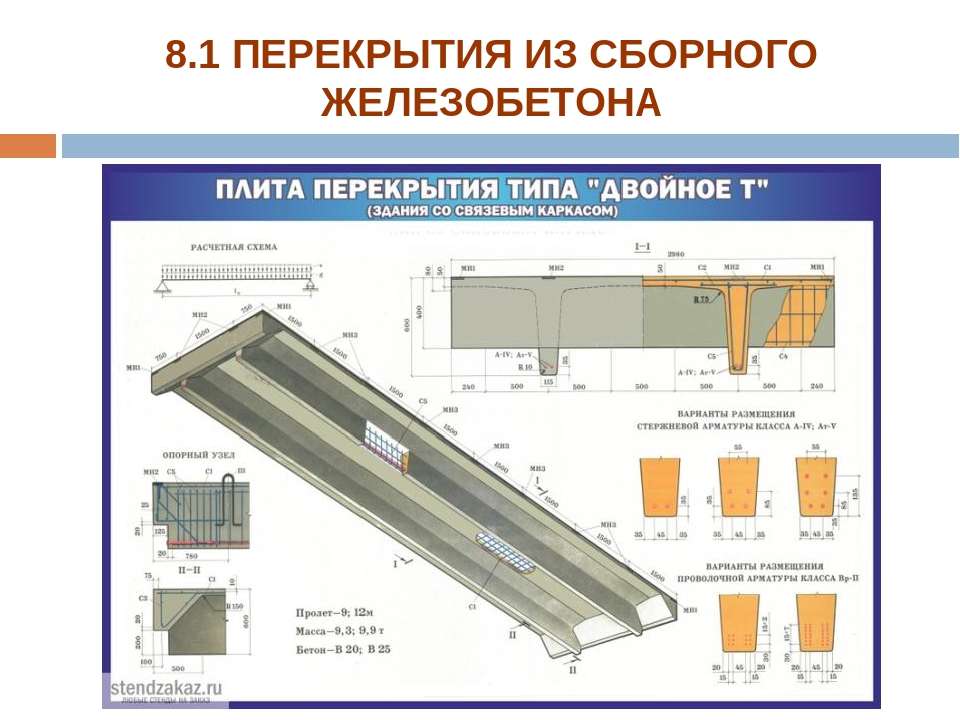

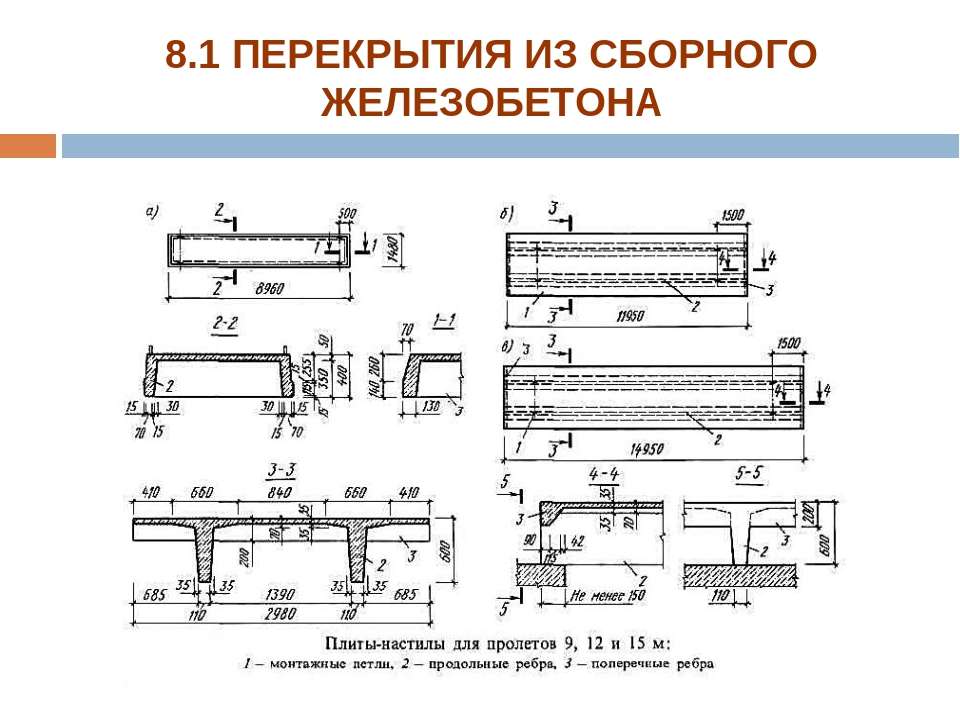

Плиты перекрытий с ребрами жесткости

    Помимо плоских сплошных или пустотных плит в обустройстве перекрытий широко используются изделия с ребрами жесткости. Особая форма элементов, придающих плите дополнительную прочность и уменьшающих прогиб, позволяет получать изделия меньшего веса и объема, в то же время обладающих высокой нагрузочной способностью.

При этом форма ребер, их направление и количество определяется маркой такого изделия, которые представлены у нас в каталоге:

  • плитами ПВ и ПГ с ребрами по периметру и несколькими поперечными ребрами. При изготовлении используется арматура предварительного натяжения, в том числе и в ребрах жесткости. Выпускаются в нескольких стандартных типоразмерах. Используются, в основном, при обустройстве перекрытий на объектах промышленного назначения;
  • плиты ПНОС с предварительно напряженной арматурой и продольными ребрами жесткости переменной высоты в виде арки. Имеют повышенную несущую способность при относительно небольшом весе. Особая форма ребра, которую можно увидеть на фото, компенсирует перпендикулярные рабочей площади статические нагрузки и минимизирует прогиб;
  • крупнопанельные ПМЖН плиты с предварительно напряженной арматурой, ребрами по периметру и несколькими ребрами жесткости по ширине. Используются для межэтажных перекрытий, в основном, при строительстве зданий промышленного назначения.

Особенности транспортировки и хранения плит перекрытия

Важной составляющей постройки качественного и надежного здания является соблюдение технологии хранения и транспортировки его ЖБ комплектующих. Несмотря на то, что прочностные характеристики плит перекрытия велики и они могут выдерживать несколько тонн статической нагрузки, их легко можно повредить, нарушив правила хранения и транспортировки.

Такие изделия следует укладывать при хранении и доставке на ровную поверхность без перекосов с обязательной установкой деревянной подкладки толщиной 60-80 мм. Технология хранения и транспортировки допускает штабелирование, при этом максимальное количество плит в штабеле или его максимальная высота указываются в документации. Каждый следующий слой следует также разделять деревянными подкладками толщиной не менее 40 мм. Места размещения таких подкладок также приводятся в рекомендациях к хранению плит и могут отличаться в зависимости от типоразмера и марки.

Доставка таких ЖБИ с завода или склада на объект строительства может выполняться длинномерами, манипуляторами, на спецплатформах или железнодорожных платформах, на которых штабели дополнительно крепятся во избежание перемещения самого штабеля и взаимных смещений плит внутри него. Погрузочно-разгрузочные работы с учетом большого веса изделий и недопустимости ударных нагрузок выполняются с помощью крана с креплением за закладные элементы. При хранении изделий также следует соблюдать рекомендации производителя и требования стандарта.

Если у вас возникают вопросы, связанные с выбором марки плит, изготовлением партии изделий нестандартного типа, комплектацией ЖБИ под определенный проект, а также по особенностям доставки и хранения, вы всегда можете обратиться за консультацией к сотрудникам нашего завода.

Статьи:

  • Трубы железобетонные безнапорные

  • Армирование плит перекрытия

  • Что такое железобетонный ригель в строительстве

  • Бетон класса B25

  • Виды и размеры железобетонных перемычек

  • Размеры дорожных плит, их вес, маркировка и характеристики

  • Фундамент на забивных железобетонных сваях для частного дома

  • Технология производства ЖБИ

  • Дефекты железобетонных конструкций

  • Сколько весит дорожная плита

  • Преимущества и схема канализации из бетонных колец

  • Размеры, вес и объём бетонных (ЖБИ) колец

  • Отличия плит ПК от ПБ

  • Составные фундаменты для опор ЛЭП

Таблицы:

  • Таблица размеров лестничных маршей

  • Таблица размеров железобетонных колонн

  • Таблица размеров железобетонных свай

  • Размеры пустотных плит (таблица)

  • Таблица размеров блоков ФБС

Плиты перекрытий каналов: виды, характеристики

Плита перекрытия каналов – железобетонное изделие из силикатного/тяжелого бетона с обязательным армированием прочной сталью, находящейся в слегка натянутом, напряженном состоянии. Плиты выполняют из бетона различных марок, тип стальной обвязки также может отличаться, что напрямую влияет на стойкость к разным воздействиям, долговечность, прочность плиты.

Канальные плиты бывают разными и производятся в соответствии с условиями и особенностями эксплуатации. Как правило, данный тип ЖБИ применяют для прокладки подземных коммуникаций, поэтому они должны быть надежными, стойкими к агрессивной среде, влаге, способными сохранить свои свойства на протяжении длительного срока.

Плиты перекрытий каналов используются в составе сборных железобетонных лотковых конструкций с заглублением верха перекрытия до 6 метров либо без, под различные нагрузки. Допускается применять плиты в регионах с сейсмической активностью до 9 баллов, при наличии грунтовых вод, на просадочных почвах.

Лотки для инженерных сетей гарантируют нужный уровень герметичности, защиты внутренних коммуникаций. Панели кладут поверх лотка в качестве крышки либо под лоток в качестве основания. В любом случае, создается герметичная конструкция, способная обеспечить требуемый уровень защиты от давления грунтов и внешних негативных факторов.

Канальные плиты бывают разными и могут служить для создания оптимальных условий эксплуатации/обслуживания систем тепло-, водоснабжения, газа, канализации и т.д. Качество и характеристики плит нормируются по параметрам, указанным в ГОСТ 8020-90, проверяются в ходе испытаний, подтверждаются сертификатами.

Содержание

  • 1 Виды плит
  • 2 Требования к перекрытиям
  • 3 Характеристики
  • 4 Размеры и цены
    • 4.1 Изготовление
    • 4.2 Применение

Виды плит

Железобетонные плиты бывают разными как в плане конструкции и используемых в производстве материалов, так и по размеру, весу, другим параметрам. Поэтому прежде, чем выбирать то или иное изделие, необходимо тщательно изучить все характеристики.

Виды плит для перекрытий:

  • Пустотные – для межэтажных перекрытий (легкие и прочные, с прекрасной тепло- и звукоизоляцией)
  • Ребристые – для возведения зданий промышленного назначения, а также гаражей, чердаков, складов и т. д.
  • Монолитные – самые прочные, используются там, где есть увеличенные нагрузки

Плиты перекрытия канальные относятся к монолитному типу. В строительстве обычно используют канальные плиты серии КП, маркировка отображает такие параметры: марка изделия, ширина коллектора, тип элемента.

Требования к перекрытиям

Плиты перекрытия каналов используются для монтажа в тоннельных/канальных сооружениях с целью прокладки разного типа электрических, коммуникационных сетей, трубопроводов. Плиты и лотки составляют полностью изолированный и герметичный канал, который отвечает всем требованиям по прочности, жесткости, герметичности.

Элементы между собой надежно сваривают металлическими скобами, потом все стыки тщательно покрываются цементной смесью, мастикой, обеспечивающими паро- и гидроизоляцию.

Ввиду того, что конструкция эксплуатируется в агрессивной среде, все должно быть сделано правильно, чтобы защитить коммуникации от любых неприятностей.

Основная задача, которую выполняют плиты перекрытия каналов (вместе с лотками) – сохранение полной герметичности канала и гарантия защиты проложенных коммуникаций в сооружении от разрушения изоляции, механического повреждения, попадания вовнутрь грунтовых вод. Благодаря большому весу канальная плита плотно фиксируется на лотке (или под ним), любое смещение исключено.

Характеристики

Плиты перекрытия каналов (как и лотки теплотрасс, других коммуникаций) должны быть выполнены из бетона класса прочности как минимум В20, демонстрируют морозостойкость на уровне F300. В производстве плит используют лишь тяжелые бетоны марки минимум В22.5. Водонепроницаемость бетона находится на уровне W6.

За прочность и надежность плит также отвечает армирование, выполненное чаще всего по длине (хотя, в некоторых плитах перекрытия каналов теплотрасс каркас может проходить по ширине плиты). Для армирования используются прутья или проволока из стали классом минимум А-2.

Размеры и цены

Изделия выполняются прямоугольной формы, плоскими. Размеры и вес могут быть разными, в зависимости от проекта и требований. Но изделия обязательно должны совпадать по ширине с лотком канала, который покрывают (или под который прокладываются).

Стандартные типоразмеры:

  • Длина – 60-150 сантиметров
  • Ширина – 40, 50 и 100 сантиметров
  • Высота – 5-12 сантиметров

Если габариты не слишком большие, канальная плита вес предполагает от 29 до 460 килограммов. Монтаж некоторых даже возможно осуществить вручную. В соответствии с желанием и требованием заказчика допускается выполнение отверстия диаметром 70 сантиметров в плите для создания колодцев и люков (обычно отверстие располагается посредине либо смещается).

Цены лотковых элементов варьируются в ощутимых пределах и зависят как от объективных факторов (марка бетона, класс арматуры, размер плиты, толщина, наличие/отсутствие технологических отверстий и т. д.), так и от субъективных.

Так или иначе, приобретать бетонные плиты перекрытий лучше у проверенных производителей, которые гарантируют качество и соответствие всем требованиям по ГОСТу (что обязательно должно быть подтверждено соответствующими сертификатами). В Москве и регионах можно найти множество предложений от известных компаний, давно занимающихся производством данного типа продукции.

Изготовление

Канальные плиты перекрытия изготавливаются в соответствии с действующими СНИП. Изделия производят по рабочим чертежам, которые потом входят в альбомы и предоставляются производителям. Исходным сырьем для создания канальных плит выступает бетон класса прочности минимум М15 (но обычно выше). Армировочный каркас создают из сварных сеток из стали класса А-2, А-3, которые закладываются в тело плиты.

Технология производства канальных плит:

  • Подготовка формы из металла – тщательное очищение от заливки предыдущего изделия, смазка специальным водоотталкивающим составом
  • Сборка арматурного каркаса, надежная фиксация его в опалубке
  • Замес бетона из компонентов, взятых в правильной пропорции, заливка раствора в форму
  • Тщательное уплотнение раствора, формовка с использованием вибрационного оборудования – так удается предотвратить появление полостей воздуха
  • Обработка бетонного монолита тепловыми пушками либо паром, полный процесс затвердевания бетона
  • Извлечение готовой канальной плиты из опалубки

Далее готовая плита проходит все необходимые исследования на предмет анализа качества, отправляется в место складирования. Плиты можно укладывать в штабеля в процессе хранения, под каждым рядом располагая слой деревянных подкладок.

Применение

Плиты каналов ВП используются в качестве элемента сборных лотковых каналов/тоннелей, в качестве покрытия или основания. Подходят как для подземного (до 6 метров), так и для надземного монтажа инженерных сетей.

Основные функции канальных плит:

  • Сохранение и защита содержимого канала от любых воздействий и повреждений, спровоцированных попаданием вовнутрь конструкции влаги, посторонних предметов, от актов вандализма и давления грунта.
  • Обеспечение простого и легкого доступа к кабелям/трубам для обслуживания, проверки состояния, выполнения ремонта и т.д.

Канальные плиты прочные и водонепроницаемые, стойкие к износу и морозу, долго служат без изменения эксплуатационных характеристик.

Благодаря таким свойствам данный тип изделий применяют в прокладке коммуникационных каналов даже в зонах с повышенной сейсмической активностью, высоким уровнем почвенных вод, в местах, где регулярно происходят резкие перепады температур.

В каких видах каналов применяются плиты:

  • Канал КЛ – обыкновенный железобетонный лоток со снимающейся верхней крышкой
  • Канал КЛС – канал из верхнего и нижнего лотков, закрепленный швеллерами
  • Канал КЛП – есть съемный верхний лоток, а также нижняя крышка

Сегодня канальные плиты применяются все чаще и активнее – их используют при прокладке теплотрасс, сооружении подземных паркингов, создании каналов телефонных линий, силовых кабель-каналов и т.д.

Произведенные по технологии и правильно выбранные в соответствии с поставленными задачами канальные плиты позволят смонтировать качественные и долговечные каналы, которые станут надежной защитой для коммуникаций.

Типы плит — подробный обзор типов, дизайна и конструкции

В качестве укрытия или для размещения используются различные типы плит. Плиты могут быть изготовлены из бетона. Кроме того, полы также могут быть изготовлены из стали или дерева.

В этой статье мы обсуждаем бетонную плиту, которая может быть сконструирована как железобетонная плита, плита с пост-напряжением или плита с предварительным натяжением.

Давайте подробно обсудим каждый тип плиты. Классификация типов плит основана на характере конструкции, используемом материале, механизме передачи нагрузки и т. д.


Двухсторонняя плита

Одним из наиболее распространенных типов плит является двусторонняя плита. Классификация этих плит основана на механизме передачи нагрузки.

В двусторонних плитах нагрузки, действующие на плиту, передаются в обоих направлениях. Четыре края плиты опираются на бетонные балки или, возможно, на стальные или любые другие опоры, такие как бетонные стены.

Эти типы плит более распространены в строительстве. Как правило, толщина плиты находится в диапазоне 125-200 мм. В особых случаях эта толщина может быть увеличена в соответствии с требованиями конструкции.

Конструкция плиты будет основываться на коэффициентах момента и коэффициенте поперечной силы, которые предусмотрены в соответствующем стандарте на основе граничных условий плиты. Кроме того, компьютерное моделирование также может быть выполнено, чтобы найти силу и поперечные силы в плитах.


Односторонняя плита

Нагрузки будут передаваться в одном направлении. В более длинном направлении передача нагрузки будет минимальной. Нагрузки в плите будут восприниматься балками по коротким кромкам.

Односторонние плиты неэкономичны по сравнению с направляющими плитами, поскольку они передают нагрузки в одном направлении. От нас может потребоваться обеспечить большую площадь арматуры и толщину плиты по сравнению с односторонним характером.

Процесс проектирования такой же, как и для двусторонних плит.


Плоская плита

Как следует из названия, плоская плита сравнительно отличается от других типов плит. Нет балок, поддерживающих плиту. Нижняя часть плиты большую часть времени ровная, за исключением некоторых неровностей.

Существуют различные типы плоских плит, построенных в зависимости от приложенных к конструкции нагрузок. Однородной толщины всегда недостаточно, чтобы выдерживать приложенную нагрузку. В этих случаях мы изменяем толщину плиты или увеличиваем толщину плиты только там, где это необходимо.

  • Плоская плита – Плита одинаковой толщины
  • Плоская плита с откидными панелями – Толщина плиты увеличивается, чтобы в определенной степени воспринимать изгибающий момент и сдвиг 9

    90 панели соединены как балка. Это своего рода луч. Толщина плиты увеличивается вдоль полосы колонны.
  • Плоская плита с оголовками колонн – На оголовках колонн значительно увеличиваются силы изгиба и сдвига. Поэтому увеличиваем сечение вокруг столба.

Механизм передачи нагрузки плоской плиты такой же, как у обычных односторонних или двусторонних плит. В то время как средняя полоса действует как обычная плита, полоса колонны действует как балка.


Вафельная плита

Вафельная плита представляет собой комбинацию балок, поддерживающих плиту. Балки размещаются через равные промежутки и на более близком расстоянии друг от друга. Толщина плиты также меньше в этих типах плит.

Вафельные плиты в основном изготавливаются в местах, где эстетический вид важнее.

Более высокие пролеты могут быть выполнены из вафельных плит. Однако стоимость строительства может быть выше по сравнению с другими типами плит из-за увеличения объема бетона и площади поверхности для опалубки.


Ребристая плита

Ребристая плита также чем-то похожа на вафельную. Как правило, для поддержки плиты используются ребристые балки.

Типы ребристых плит строятся только в особых случаях, так как немного сложно выполнить конструкцию с характером конструкции. Устройство опалубки намного сложнее по сравнению с другими типами плит.

Ребристая балка может быть прямоугольной или конической формы. Это можно решить, исходя из эстетического вида. Ширина реберной балки может составлять от 75 мм до 150 мм. Однако в зависимости от эстетических требований и конструктивных требований можно выбрать глубину и ширину балки.


Плиты после натяжения

Плиты после натяжения являются более популярными типами плит среди других типов плит из-за их производительности в строительстве. Конструкция и конструкция постнатяжных плит несколько отличаются от других плит.

В основном существует два типа плит постнатяжения.

  • Укладка труб в монолитную плиту и последующее натяжение после затвердевания бетона.
  • Залейте панели из бетонных плит, а затем выполните пост-натяжение.

Ниже приведены некоторые преимущества плит для натяжения.

  • Пространство перекрытия может быть значительно увеличено по сравнению с обычным железобетоном 9плита 0017.
  • Такого увеличения стоимости при увеличении пролета плиты нет.
  • Чем меньше балок, тем лучше для обслуживания, а также для сохранения высоты пола.
  • Использование сборных плитных панелей сокращает время строительства.

Некоторые из аспектов, учитываемых при проектировании типов плит с последующим натяжением, заключаются в следующем.

  • Как правило, вес плиты уравновешивается восходящим давлением, создаваемым тросами пост-натяжения, выполненными в конструкции.
  • Увеличение пролета требует большей толщины плиты, как у обычных плит.
  • Несмотря на то, что последующее натяжение выполнено, нам необходимо обеспечить определенное количество арматуры для плиты, чтобы предотвратить растрескивание.

Плиты с предварительным натяжением

Плиты с предварительным натяжением используются при строительстве мостов и перекрытий. Требуется, чтобы балки располагались через равные промежутки для поддержки предварительно напряженных плит.

Эти типы плит являются более эффективным строительным элементом, который значительно сокращает время строительства.

Панели перекрытий стандартных размеров отливают и укладывают на балки, расположенные через равные промежутки. Эти балки могут быть железобетонными балками, сборными балками или балками с пост-напряжением.


Сборная плита

Конструкция сборной плиты аналогична ранее рассмотренным плитам с предварительным натяжением.

В этом методе мы построили панели из железобетонных плит и разместили их на балке, расположенной через равные промежутки.

Панели сборных плит не могут быть соединены между собой, как плиты после натяжения или сборные плиты.


Консольная плита

Самый распространенный тип плиты, устанавливаемой в зданиях. Кажется, что нет здания без консольной плиты. Как правило, плита выходит за пределы балки или опоры без опоры на противоположном крае, плита называется консольной плитой.

В этих типах плит нагрузка передается одним способом и только на одну опору.

Обеспечение адекватного армирования очень важно для консольных плит. Следует обратить внимание на следующее.

  • Конструктивная арматура должна быть предусмотрена в направлении консоли и размещена на верхней сетке.
  • Иногда для консольных плит сетки нижнего армирования не предусмотрены, так как нет необходимости в усилении конструкции.
  • Тем не менее, рекомендуется обеспечить армирование дна для повышения прочности бетона. Особенно в тропическом климате, где температура окружающей среды повышается примерно до 30 – 34 0 C существует возможность растрескивания плиты из-за теплового расширения и сжатия.
  • Таким образом, во избежание термического растрескивания необходимо предусмотреть соответствующую распределительную арматуру. Рекомендуется предусмотреть распределительную арматуру на расстоянии не менее 200 мм.

Артикул Конструкция консольной плиты также может быть использована для получения дополнительной информации о конструкциях.


Композитная плита

Композитные плиты изготавливаются в основном в стальных зданиях. Когда нам потребовался бетонный пол в стальном здании, мы построили композитную плиту.

Композитная плита полностью отличается от таких типов плит, как арматурные плиты. Некоторые из особенностей заключаются в следующем.

  • Совместное действие бетона и стали будет нести нагрузку
  • A Стальной настил обычно также используется в качестве опалубки бетонной плиты. Там, где этого требует проект, при бетонировании используются спортивные состязания.
  • Композитные плиты натягиваются по направлению движения как односторонние плиты.
  • Террасный лист действует как нижняя арматура. Там, где это требуется по проекту, предусмотрено армирование дна.
  • В целом, усиление днища предусмотрено для повышения огнестойкости.
  • Предусмотрена усиленная арматура и арматура, препятствующая образованию трещин.
  • Срезные шпильки обеспечивают комбинированное действие балок

Плита на уклоне

Вместо подвесных плит мы сооружаем плиты на земле для поддержки первого этажа. Хотя подвесные плиты сильно усилены, чтобы выдерживать нагрузки, плиты на уклоне не являются таковыми.

Обычно предоставляется номинальное армирование или сетки BRC. В особых случаях мы обеспечиваем армирование в соответствии с проектом. Наглядным примером тому является строительство плитных фундаментов .

В случае, если мы поддерживаем конструкцию с большой нагрузкой, более толстый бетон будет армировать, как обычная плита.


Солнцезащитные зонты

Солнцезащитные зонты иногда называют плитами навеса. Они построены вокруг дверей и окон, чтобы отрезать солнечный свет и предотвратить попадание дождевой воды через окна.

Козырьки представляют собой менее железобетонные элементы. Армирование солнцезащитных козырьков безопаснее и повышает долговечность бетона.


Кухонные плиты

Кухонные плиты иногда называют столешницами. Их сооружают не только на кухне, в ванных комнатах, кладовых и еще во многих местах.

Толщина плиты находится в пределах 50-100 мм. в зависимости от требований к поддержке и пространству. В большинстве случаев поставляется сетка

BRC или одинарная армирующая сетка.


Плита для подвески кабеля

Это плита, на которую крепятся подвесные тросы. Они находятся в подвесных мостах.

Плита поддерживается стальной конструкцией, подвешенной на высокопрочных тросах. Эти мосты не распространены и строятся в особых случаях, когда у нас может быть больше поддержки, чем у других мостов.

Висячий мост в основном построен через реки.


Плиты для скатных крыш

Использование железобетонных плит для покрытия здания не является обычным и новым для строительства. Есть старые и новые конструкции.

Однако сооружение скатных плит крыши является сложной задачей из-за характера конструкции. Заливать бетон в наклонном направлении и работать там немного сложно. Кроме того, связывание арматуры также является сложной задачей.

Общепринятой практикой является использование малоподвижного бетона для заливки бетона . Кроме того, следует уделять повышенное внимание термическому растрескиванию бетона.

Предоставление соответствующей арматуры для предотвращения растрескивания в незрелом бетоне и во время эксплуатации является обязательным условием для предотвращения утечки воды через крышу, если она не покрыта кровельными листами. Кроме того, следует обратить внимание на затвердевание бетона.


Купольные плиты

Купольные плиты представляют собой особый тип плит, конструкция и конструкция которых очень сложны.

Они в основном сооружаются в сооружениях, где важен эстетический вид купола, а также в местах религиозного назначения.

Характер конструкции создает трудности при строительстве. Изогнутая форма затрудняет процесс исполнения. В большинстве случаев для проектирования купольных конструкций используется программное обеспечение для вычислительной помощи.


Плита с пузырьковым настилом

Заливка большего объема бетона требует очень высоких затрат. Кроме того, наиболее эффективная область бетона находится рядом с крайними волокнами сечения.

Это означает, что бетон в средней части сечения не оказывает существенного сопротивления изгибающим моментам. Требуется сопротивляться силам сдвига и сохранять связность верхней и нижней частей.

Внутри плиты создается полость и выполняется конструкция. Изготовление пузырчатых плит настила немного сложнее из-за сложности создания пустот в бетоне. Тем не менее, есть методы сделать это.


Пустотные плиты

Пустотные плиты также аналогичны плитам с пузырьковым настилом.

Вместо пузырей в секции плиты будет сплошное отверстие. Плиты такого типа изготавливаются в конструкции настила моста.

Для строительства будет использоваться съемный гибкий материал или потерянная опалубка.


Hardy Slab

Hardy Slab используется в виде сборных или монолитных конструкций.

Проще говоря, прочная плитная конструкция представляет собой конструкцию из плит с использованием сборных блоков, опирающихся на балки, сооруженные через равные промежутки. Его можно описать следующим образом.

  • Блоки построены изначально. Длина блока находится в пределах 450мм. Это может варьироваться в зависимости от дизайна.
  • Эти блоки обычно представляют собой пустотелые блоки.
  • Один из методов заключается в размещении сборных или предварительно напряженных балок, укладке на них блоков и укладке бетонного слоя с сеткой BRC.
  • Другим вариантом является сборка монолитных балок, установка блоков и укладка заполняющего бетона с помощью сетки BRC.
  • Это очень быстрое и иногда считающееся экономически выгодным строительство.

Утопленная плита

Как следует из названия, это тип плиты, построенный путем понижения верхнего уровня плиты по сравнению с другими плитами. Помимо этого, строительство другой плиты под исходной плитой, чтобы скрыть линии обслуживания, также считается утопленной плитой.

Утопленные плиты сооружаются в туалетах, на балконах, во дворах и т. д.

Детали армирования плиты должны быть выполнены соответствующим образом.

Related Articles on Slab Types

  • Slab reinforcement details
  • Difference between One Way Slab and Two Way Slab
  • Cantilever slab design
  • Deflection of slabs
  • Slab Design to BS 8110
  • Methods of Setting Out of Slabs
  • Thickness of Slab
  • Beam and Slab Deflection

Floor or Slab Systems in Building- Характеристики и типы

Anre A •

Железобетонные конструкции зданий представляют собой комбинацию различных конструктивных систем. Он включает в себя вертикальные системы, горизонтальные системы и латеральные системы. Системы перекрытий или перекрытий представляют собой тип горизонтальной структурной системы, предназначенной для сопротивления гравитационным нагрузкам, таким как постоянные и временные нагрузки, действующие на нее, и для безопасной передачи их вертикальным системам, таким как колонны.

Нет времени читать: смотрите видео здесь >> Системы перекрытий и перекрытий в здании

Системы перекрытий и перекрытий в здании — особенности и типы
90:002 Подробнее о структурных системах в здании


Особенности систем перекрытий в конструкции здания из железобетона

Система перекрытий или система перекрытий обладают следующими характеристиками:

  1. Безопасная передача нагрузок на нижележащие несущие системы
  2. Служит горизонтальной диафрагмой для соединения и усиления других элементов конструкции
  3. Служит жесткой диафрагмой пола под действием боковых нагрузок и безопасно распределяется по вертикальным элементам рамы
  4. Сохраняет геометрию пола при действии боковой нагрузки


Различное Типы перекрытий или систем перекрытий для зданий

В монолитных зданиях из железобетона система перекрытий может быть следующих типов:

  1. Система перекрытий с опорой на стену
  2. Система перекрытий, опирающихся на балки
  3. Система ребристых плит
  4. Система плоских плит
  5. Система плоских плит


Важными особенностями являются:

  • Перекрытия имеют толщину от 100 до 200 мм
  • Диапазон пролетов от 3 до 7,5 м
  • Применяется в малоэтажных зданиях плита или с четырех сторон, называемая двусторонней плитой.

Подробнее:

Это система, в которой плиты перекрытия опираются на балки, а не на стены. Во время строительства плиты строятся монолитно с балками в виде сетки.

  • Применяется для плит пролетом от 3 до 7,5 м
  • Применяется для высотного и малоэтажного каркасного строительства
  • Гравитационные нагрузки от плит передаются непосредственно на балки, а затем на колонны.

Примечание. Когда балка напрямую соединена с колоннами в вертикальной раме, балки называются главными балками или фермами. Когда балки, поддерживающие плиты, опираются не непосредственно на колонны, а на другие главные балки, тогда эти балки называются второстепенными балками.

Первичный и вторичный луч

также гласит: System System. плита, называемая топпингом, тонкая, скажем, от 50 до 100 мм и размещается поверх близко расположенных тонких балок, называемых ребрами (расстояние между балками менее 1,5 м). Толщина ребер, используемых для поддержки плит, должна быть не менее 65 мм, а глубина в три-четыре раза превышает толщину.

  • Также называется решетчатым перекрытием
  • Может быть построен как односторонняя или двусторонняя система
  • Двухсторонняя ребристая плита называется системой вафельных плит
  • Может быть построена как монолитная, так и сборная

В В этой системе плита перекрытия опирается непосредственно на колонны без использования балок жесткости, за исключением их периферии, как показано на рисунке ниже.

Плоская система без балок (балки только по периферии)

5. Система плоских перекрытий

Это системы перекрытий, в которых плоские плиты перекрытий укреплены рядом с опорами колонн с помощью откидных панелей или капителей колонн, скрытых под подвесными потолками. По сравнению с системой плоских плит, плоские плиты могут выдерживать более высокие нагрузки и больший пролет.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
