Виды плиты перекрытий: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)

26.05.2023

0 Comment

Содержание

основные виды, преимущества, особенности выбора и сфера применения — Статья — Завод ЖБИ «Беротек»

Плиты перекрытий – один из наиболее востребованных строительных материалов, который применяется при возведении частных и многоквартирных домов, коммерческой и промышленной недвижимости. Строительство сооружений на основе плит перекрытий занимает намного меньше времени. Результатом является прочная и надежная конструкция, которая отличается длительным сроком службы и стойкостью к механическим, сейсмическим и другим внешним нагрузкам. Рассмотрим основные особенности строительства здания на основе плит перекрытий, маркировку и преимущества использования материала.

Общее описание материала

Применение бетонных плит широко востребовано для различных видов строительных работ. Они представляют собой железобетонные изделия, применяемые в качестве разделителя этажей или для формирования потолка при строительстве одноэтажного дома. Качественные плиты производятся по ГОСТ, и выглядят как плоские блоки со строго заданными размерами.

При строгом соблюдении технологии производства использование блоков гарантирует отсутствие проблем в процессе монтажа и дальнейшей эксплуатации сооружения. Благодаря применению спецтехники строительные работы занимают немного времени.

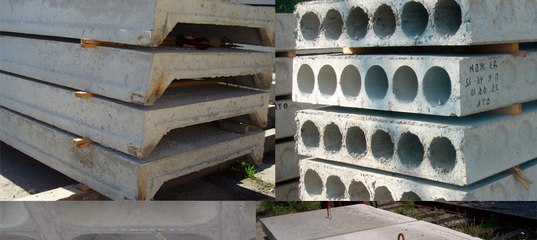

Основные виды

Плиты перекрытий делятся по эксплуатационным характеристикам, размеру, особенностям конструкции и назначению. Каждый вид плит обладает своими преимуществами и сферой применения.

Сплошные

Сплошные виды плит перекрытий не имеют внутри пустот. При их производстве осуществляется заливка бетонной смеси в специальную форму. Для придания конструкции дополнительной жесткости внутри формы устанавливается арматура. Чтобы предотвратить образование в плите пузырьков воздуха, смесь тщательно утрамбовывается. Для этого используются вибрационные установки. Данная технология позволяет получить железобетонное изделие высокой прочности, которые можно использовать при строительстве объектов с высокими требованиями к надежности.

Используемый армирующий каркас зависит от нагрузки, которая будет воздействовать на конструкцию. Сплошные плиты используются в строительстве все реже из-за того, что они обладают повышенным весом. К основным преимуществам сплошных плит относится:

длительный срок службы;
сейсмическая устойчивость;
высокая компрессионная прочность.

Главным минусом материала является большой вес, из-за чего возрастает общая нагрузка сооружения на фундамент. Поэтому сплошные плиты используются только в том случае, если имеют высокие требования к компрессионной прочности железобетонной конструкции.

Многопустотные

Многопустотные плиты отличаются от монолитных не только технологией производства, но и эксплуатационными характеристиками. Основной их особенностью является наличие внутри структуры пустот, расположенных вдоль. Это позволяет снизить вес конструкции. При этом показатель прочности практически не меняется.

Такие конструкции отличаются не только по длине, но и по размеру пустот.

К преимуществам наличия пустот относится также повышенный показатель тепло- и звукоизоляции, что делает такие конструкции востребованным материалом при строительстве жилых, производственных и коммерческих объектов.

Ребристые

Ребристые плиты отличаются от многопустотных и монолитных вариантов особой формой изделия с ребрами жесткости. Благодаря этому, полученная конструкция обладает высокими показателями прочности и надежности при небольшом весе. Поэтому ребристые плиты широко применяются в многоэтажном строительстве или при возведении промышленных объектов, в которых придется устанавливать тяжелое оборудование. В малоэтажном строительстве такие плиты используются редко. Их стоимость выше, поэтому применение ребристых плит нецелесообразно.

Облегченные

Данный тип плит перекрытий отличается наиболее низким весом. Поэтому именно облегченные плиты рекомендуется использовать в том случае, если требуется минимизировать нагрузку на фундамент и другие элементы сооружения. К облегченным видам плит относятся изделия из полистеролбетона.

Преимущества и недостатки плит перекрытия

Плиты перекрытий – представляют собой один из наиболее востребованных материалов при многоэтажном и промышленном строительстве. Практически не существует альтернативы, которая могла бы выдержать такую же нагрузку. Поэтому именно плиты перекрытий чаще всего используются в современном строительстве.

К основным преимуществам относится возможность быстро выполнить монтажные работы и сразу же перейти к следующему этапу строительства без необходимости ждать, пока раствор застынет или произойдет усадка. К тому же материал отличается гладкой поверхности, благодаря которой поверхность нуждается в минимальной отделке.

При монтаже перекрытий на основе плит не требуется сооружать опалубку, устанавливать опоры или длительное время ждать, пока раствор застынет. Монтаж плит осуществляется путем подъема их спецтехникой. Поэтому монтажные работы занимают всего несколько часов, после чего можно сразу же переходить к следующему этапу. Таким образом, к основным преимуществам использования для строительства зданий бетонных плит можно отнести:

высокая скорость выполнения работ;
отличная тепло- и звукоизоляция;
не требуется ждать перед следующим этапом строительства;
идеально ровная поверхность, которая облегчает дальнейшие ремонтные работы;
доступная стоимость, что снижается себестоимость строительных работ в целом;
удобство использования, ведь для работ не требуется много строителей, а нужна только спецтехника;
плиты с каналами позволяют упростить процесс монтажа коммуникаций.

К недостаткам относится большой вес даже облегченных конструкций, а также необходимость для их монтажа использовать тяжелой спецтехники.

Особенности использовать и транспортировки

Плиты перекрытий производятся в заводских условиях по ГОСТ, что гарантирует высокую механическую прочность и строгое соблюдение геометрических размеров.

Однако крайне важно соблюдать ряд правил монтажа, перевозки и складирования плит. К основным правилам относится:

Если перевозка плит осуществляется наземным транспортом, их следует укладывать штабелями горизонтально. Количество слоев должно быть не больше пяти.
Между плитами, которые перевозятся штабелями, требуется прокладывать амортизирующие материалы. Оптимальным решением станет деревянный брус. Это позволит избежать образования трещин на плитах в результате воздействия на них вибрационной нагрузки.

Количество амортизирующих проставок зависит от длины плит. В среднем потребуется одна проставка на 1,5 метра плиты.
Монтаж амортизирующих материалов следует осуществлять по одной вертикальной линии.
Погрузочно-разгрузочные работы должны выполняться с использованием специальной техники соответствующей грузоподъемности.

Чтобы снизить вибрационную нагрузку и предотвратить смещение плит при транспортировке, на верхнюю плиту следует уложить утяжеляющие блоки.

Хранение

Чтобы продлить срок службы плит и минимизировать снижение их эксплуатационных характеристик, перед использованием на объекте они нуждаются в соблюдении правил хранения. Особое внимание следует уделить температурному режиму. Значительные колебания температур выше и ниже нуля могут привести к нарушению структурной целостности плит.

Хранить плиты нужно так, чтобы на них не попадала влага. Для этого можно использовать пленку, листы металла или профлист. При длительном хранении следует исключить нагрузку на нижнюю плиту, иначе повышает риск ее повреждения. Поэтому, как и при транспортировке, требуется перекладывать плиты деревянным брусом.

Особое внимание нужно уделить выбору места хранения. Это должна быть максимально горизонтальная поверхность. Это позволит минимизировать риск смещения плит, что может привести не только к их повреждению, но и опасности для здоровья работников и целостности окружающей техники.

Особенности монтажа плит перекрытий

Основной проблемой при монтаже плит перекрытий является их значительный вес и размеры. Поэтому для этого требуется использовать спецтехнику. Однако сам по себе монтаж не занимает много времени и является достаточно простым.

Для качественной укладки плит важно, чтобы плоскость опоры была идеально ровная. Перепады по высоте не должны превышать 20-30 мм. Также важно, чтобы плиты опирались на прочные и жесткие стены. Поэтому если стены выполнены из кирпича или газобетона, дополнительно потребуется использовать армирующий пояс из бетона и арматуры.

На качество монтажа может повлиять площадь опоры плиты. Этот показатель должен составлять минимум 12 см на каждой стене. Плиты укладываются на монтажный раствор. Он должен быть полусухим, чтоб обеспечить быстрое застывание. После чего требуется обвязка плит между собой и со стенами. Дополнительно требуется соединить плиты между собой при помощи сварки.

Немаловажное внимание нужно уделить заделыванию пустот. Торцы плит, которые опираются на наружные стены, могут оставаться открытыми. Поэтому их нужно утеплить, а потом заделать цементным раствором. Это предотвратит возникновение мостиков холода, из-за чего наблюдаются теплопотери и промерзание плиты.

Типы железобетонных плит перекрытия. Какие виды и размеры бывают?

Без плит перекрытия не обходится ни одно строительство. Эти конструктивные элементы отделяют этажи друг от друга, их используют для любых горизонтальных перекрытий. Кроме того, плиты принимают на себя вертикальную нагрузку и равномерно распределяют её по опорам.

Читайте в статье, какие бывают плиты перекрытия, как разобраться в их маркировках и выбрать подходящий типоразмер.

Типы плит перекрытия

Для монтажа кровли или межэтажных перекрытий используются разные виды ЖБИ. Всего выделяют три типа железобетонных плит перекрытия:

• пустотные;
• ребристые;
• монолитные.

Пустотные плиты в основном используют при монтаже перекрытий между этажами. Их основная особенность — круглые или грушевидные сквозные отверстия, которые проходят вдоль конструкции. Благодаря им у изделия сравнительно небольшой вес при отличной прочности. Кроме того, пустоты можно использовать для прокладки коммуникаций.

Ещё один тип плит перекрытия — ребристые. Их чаще всего применяют для создания кровли, а также технических сооружений: складов, ангаров, гаражей. Особенность панелей — наличие рёбер жёсткости, что придаёт конструкции дополнительную прочность. Благодаря этому перекрытия могут выдерживать повышенные нагрузки.

Монолитные плиты — самый прочный вид изделий, они представляют собой сплошные железобетонные конструкции. Монолитные блоки используют при строительстве многоэтажных зданий, где нагрузки на горизонтальные плоскости очень большие.

Какие размеры плит перекрытия бывают

Размеры железобетонных панелей стандартизированы и регулируются ГОСТом 26434-2015. Согласно документам:

• Однослойные изделия толщиной 12 см выпускаются длиной 3 и 3,6 метра, шириной от 4,8 до 6,6 метров.
• Плиты перекрытия толщиной 16 см бывают 2,4, 3, 3,6 и 6 метров в длину. Ширина колеблется от 1,2 до 6 метров.
• У пустотных типов 1ПК и 2ПК толщина составляет 22 см, длина — от 2,4 до 9 метров, ширина — от 1 до 3,6 метров.

Разобраться с габаритами не так сложно. Они отражены в маркировке и идут сразу после буквенного обозначения типа изделий. Первая цифра — это длина, вторая — ширина. Например, маркировка «1ПК 24.10» означает, что длина изделия 24 дециметра (2,4 м), ширина — 10 дециметров (1 м). Толщина изделий всегда стандартная для определённого типа железобетонных плит перекрытия.

Разбираемся в маркировках

С маркировками мы уже начали знакомиться в предыдущем пункте, когда говорили о размерах. Буквы и цифры призваны дать максимум информации о конкретном изделии.

Первые буквы в маркировке обозначают тип панели:

• П — плита сплошная;
• ПК — плита многопустотная;
• ПНО — облегчённый вариант конструкции;
• ПБ — пустотные панели безопалубочного формования;
• ПП — ребристая перенапряжённая плита;
• ПГ, ПР — ребристая конструкция с ненапрягаемой арматурой;
• ПВ — ребристые ЖБИ с отверстиями в потолке.

Стоящие перед буквами цифры показывают стандартные характеристики для каждого вида ЖБИ. Например, 1П означает, что толщина панели составит 12 см, 2П — 16 см. Маркировка «1ПК» показывает, что диаметр пустот равен 15,9 см, «2ПК» — 14 см.

Разберём подробно, что означает маркировка «1ПК 45.30»:

• 1 — изделие толщиной 22 см с пустотами 15,9 см в диаметре;
• ПК — плита круглопустотная;
• 45 — конструкция длиной 4,5 метра;
• 30 — ширина равна 3 метра.

Иногда в индексе есть дополнительные буквы. «Т» означает, что конструкция предназначена для опирания по трём сторонам, «К» — по четырём.

Сферы использования железобетонных плит перекрытия

Плиты перекрытия необходимы при строительстве жилых зданий, промышленных объектов, а также небольших технических сооружений, например, гаражей. Основная задача таких ЖБИ — отделять один этаж от другого, а также разграничивать крышу, подвал.
Какие виды плит перекрытия бывают, исходя из их назначения:

• межэтажные;
• цокольные;
• подвальные;
• чердачные.

Элементы перекрытия принимают на себя вертикальную нагрузку и равномерно распределяют её в горизонтальной плоскости, передавая её на стены, колонны. Кроме этого, панели обеспечивают тепло- и шумоизоляцию помещений.

Выводы

Теперь вы знаете, какие бывают плиты перекрытия, а также о чём говорит их маркировка. Можно подобрать такой тип и размер изделий, которые оптимально подойдут для строительства именно вашего дома или коттеджа.

Заказать ЖБИ, включая плиты перекрытия колодца, можно напрямую у завода железобетонных конструкций «ПроТехСтрой». Так вы сэкономите на услугах посредников, но не на качестве. Наша компания придерживается актуальных норм и требований, поэтому мы гарантируем, что вся продукция завода соответствует государственным стандартам.

Кроме того, мы готовы организовать транспортировку железобетонных изделий в пределах России. Звоните, и мы поможем рассчитать нужное количество плит перекрытия!

Различные типы плит в строительстве | Его использование

A конструкция состоит из множества соединительных строительных элементов, таких как стены, балки, колонны, фундаменты, плиты. Из них плита является наиболее важной. Этот позволяет другим частям строительных элементов выдерживать различные нагрузки. Там различные типы плит в строительстве. Но в этой статье мы подробно рассмотрены виды бетонных плит.

Что такое плита в строительстве?

А плита представляет собой конструктивный элемент, изготовленный из бетона, который используется для создания плоские горизонтальные поверхности, такие как полы, кровельные перекрытия и крыши. Плита обычно толщиной в несколько дюймов, обычно толщиной от 100 до 500 мм и поддерживается балками, колоннами, стенами или полом.

ТИПЫ БЕТОННЫХ ПЛИТ, ИСПОЛЬЗУЕМЫХ В КОНСТРУКЦИЯ

1. ПЛОСКАЯ ПЛИТА

2. ОБЫЧНАЯ ПЛИТА

3. ПУСТОТНАЯ РЕБРИЧНАЯ ПЛИТА ИЛИ ПУСТОТНАЯ ПЛИТА

4. HARDY SLAB

5. ВАФЕЛЬНАЯ ПЛИТА

6. УПАВШАЯ ПЛИТА

9. КОМПОЗИТНАЯ ПЛИТА

10. НИЗКАЯ ПЛИТА КРЫШИ

11. ПРОГНОЗИРУЕМАЯ ПЛИТА

12. СТАЛЬНАЯ ПЛИТА

1. ПЛОСКАЯ ПЛИТА

Плоская плита также известна как безбалочная плита, потому что она поддерживается непосредственно колоннами или колпачки. Здесь нагрузки передаются непосредственно на колонны.

Функция плиты этого типа состоит в том, чтобы обеспечить ровную поверхность потолка, которая будет дают наилучшее рассеивание света. Они обычно используются в отелях, на парковках участки, коммерческие здания или места, где лучевые проекции не подходят для контроля высоты или даже эстетического вида.

ЧИТАЙТЕ ТАКЖЕ: Что Плоская плита? | Применение плоских плит | Преимущества и недостатки Плоская плита

2. ОБЫЧНАЯ ПЛИТА

A плита, опирающаяся на балки и колонны, называется обычной плитой или обычной плита. В этих типах толщина плиты небольшая, а глубина балка большая и она переносится на несущие балки и потом на столбцы. Это требует большего количества опалубки по сравнению с плоской плитой. Это не необходимо предусмотреть заглушки колонн на плите обычного типа.

ЧИТАЙТЕ ТАКЖЕ: Что такое Обычная плита | Типы | Преимущества | Недостатки

—

3. ПУСТОТНАЯ РЕБРИКОВАЯ ПЛИТА ИЛИ ПУСТОТАЯ ПЛИТА

It название, полученное из ядер или пустот, которые проходят через блоки. Ядра могут служить коммуникационными трубами и, несомненно, уменьшит собственный вес плит. и повысить структурную эффективность. Ядра также имеют преимущество стабильности за счет уменьшения количества используемого материала.

4. HARDY SLAB

Это тип плиты построен из выносливого кирпича, который сделан из пустотелых кирпичей и конкретный. Эти кирпичи используются для заполнения толстых участков плиты, что экономит количество бетона, тем самым уменьшая вес плиты. Плиты такого типа обычно встречается в Дубае и Китае. Эта плита используется в местах, где температура очень высокая. Толщина плиты увеличена, чтобы выдерживать температура над плитой. Тепло, исходящее от стен, противодействовать с помощью специальных кирпичей, которые содержат термокольца.

ЧИТАЙТЕ ТАКЖЕ: Что выносливая плита | Типы | Приложение | Преимущества | Недостатки

—

5. ВАФЕЛЬНАЯ ПЛИТА

Вафельная плита также называется сетчатой плитой. Это железобетонная крыша или пол с квадратной сеткой с глубокими бортами. Этот тип плиты в основном используется для хорошего изображения просмотр и установка искусственного освещения на подъездах гостиниц, торговых центров и ресторанов.

Это это тип плиты, в которой видно, что в плите есть углубление при снятии опалубки. Листы ПВХ (кусочки) сначала укладываются на затвора, затем между кусками укладывается арматура и стальная сетка над гондолой, которую затем заливают бетоном. После бетона комплектов, опалубка снимается, а куски ПВХ не удаляются. Это создает полое отверстие, в котором отверстие закрыто с одного конца.

Это тип плиты в основном используется для промышленных и коммерческих зданий, в то время как дерево и металлические вафельные плиты используются на многих строительных площадках.

ЧИТАЙТЕ ТАКЖЕ: Что Вафельная плита? | Типы | Преимущества и недостатки

—

6. УПАВШАЯ ПЛИТА

Это тип плиты, используемой под туалетами для покрытия канализационных труб или труб туалета или других оборудование называется заглубленной плитой. Следует соблюдать осторожность, чтобы избежать утечки проблемы, так как водопроводные трубы скрыты под землей.

Правильно предусмотрена гидроизоляция и обработка плиты для предотвращения протечек или влага. После отправки канализационных труб в плиту, плита заполняется битый кирпич или уголь или подходящий легкий материал.

плита, предусмотренная ниже нормального уровня пола на глубине 200 мм до 300 мм и заполненный кусками битого кирпича, называется утопленной плитой.

или

плита, которая предусмотрена выше нормального уровня пола на высоте 200 мм до 300 мм и заполнены углем или кусками битого кирпича, называемого затонувшей плитой.

7. ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ БЕТОННАЯ ПЛИТА

а) Предварительно натянутая плита:

сталь, натянутая в плите перед укладкой бетона, называется предварительно натянутой. плита. Плита имеет те же особенности посленатяжения.

б) Плита с пост-натяжением:

плита, в которой стальные канаты или арматура натянуты после бетонирования называется постнапряженной плитой. Предусмотрено усиление, чтобы сопротивляться сжатие. В этой плите арматура заменена стальными тросами/ сухожилия.

Плиты этого типа разрушают естественный слабость бетона при растяжении и позволяет лучше использовать его прочность при сжатие.

8. СБОРНАЯ ПЛИТА
Сборный бетонные плиты встраиваются в заводы по изготовлению и отверждаются, после чего они поставляются на монтаж. Самым большим преимуществом сборных железобетонных плит является что они производятся на заводе, что повышает их производительность и обеспечивает качественный контроль над бетонными плитами на месте
можно обнаружить, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные. бетонные плиты. Даже если вы потратите больше на сборку, вы значительно сэкономите на опалубке.
наиболее часто используемыми типами сборных плит являются швеллерные и двойные Т-образные.

9. КОМПОЗИТНАЯ ПЛИТА
Обычно строится на железобетонные отливки поверх профильной стальной основы. В течение на этапе строительства настил выполняет роль рабочей зоны и опалубки, а также действует как внешнее армирование в течение всего срока службы плиты.

.
10. НИЗКАЯ ПЛИТА КРОВЛИ
плита, предусмотренная над дверью для хранения, называется плитой низкого потолка (кровли). Этот тип плиты закрывается со всех концов и открывается с одного конца. Эта плита просто ниже фактической плиты и выше уровня двери и окна. Этот вид бетона плиты используются в домах.

11. ПРОЕКТИРОВАННАЯ ПЛИТА
А плита, закрепленная с одной стороны и свободная с другой, называется выступающей плитой. или консольная плита. Такие плиты обычно строят в гостиницах, университеты, конференц-залы и т. д., чтобы использовать эту зону для сбора или высадки зоны и зоны разгрузки и погрузки. Это один из видов бетона. плиты.

12. ПОЯСНАЯ ПЛАНКА
Поясная плита is не более чем обычная плита с некоторым углом наклона между двумя поддерживает. (В основном используется на лестницах из железобетона).
Поясная плита Подставки от балки к балке, а основная стальная арматура лестницы идет вверх к середина покоящейся балки. Толщина поясной плиты зависит от длина лестничного марша. Обычно толщина составляет 5 ″ или 6 дюймов.
Талия Плита имеет три вида подкреплений;
· Основная сталь
· Распределительная сталь
· Дополнительный топ.

Функция плиты
01. Дает плоскую поверхность
02. Поддерживает нагрузки звукоизолятор
04. Верхний слой становится кровля этажа под ней
05. Пространство между перекрытием и плита может использоваться для размещения строительных приложений
Эффективный пролет железобетонной плиты
Эффективный пролет плиты должен быть меньше двух
L = расстояние между центрами опоры
L = просвет + d (эффективная глубина плиты)

Минимальная толщина бетонной плиты
Толщина плиты определяется на основе Отношение длины пролета к глубине согласно IS 456: 2000.
Обязательно читать: Что такое Перемычка? | Типы перемычек | Использование | Расчет длины перемычки | Подшипник перемычки
Обязательно читать: Харди Расчет плиты | Количественный обзор | Объем бетона и площадь Опалубка

Обязательно читать: вафли Расчет плиты | Количественный обзор | Объем бетона и площадь Опалубка

Обязательно читать: Шаг Расчет крыши | Количественный обзор | Объем бетона и площадь Опалубка

Обязательно читать: Полукруглый Лестничный расчет | Количественный обзор | Объем бетона и площадь Опалубка

Обязательно читать: Лифт-Яма Расчет | Количественный обзор | Объем бетона и площадь опалубки

Обязательно читать: Рампа Расчет | Количественный обзор | Объем бетона и площадь опалубки

Должен прочитать: Купол Расчет плиты | Количественный обзор | Объем бетона | Площадь опалубки

9 типов плит, используемых в строительстве
Серия испытаний
Айна Парашер share
Множество связующих архитектурных частей, таких как стены, балки, колонны , фундаменты и плиты составляют конструкцию. Плита является наиболее важным из них. Плита позволяет другим компонентам конструкции выдерживать различные нагрузки. В строительстве используются разные плиты типа. В этой статье мы подробно изучим эти типы плит, их преимущества и недостатки.
Плита представляет собой бетонный конструктивный элемент, который используется для создания горизонтальных плоских поверхностей, таких как полы, кровельные перекрытия и крыши. Плита часто имеет толщину в несколько дюймов, от 100 до 500 мм, и поддерживается балками, колоннами, стенами или полом. Как в несущих, так и в каркасных конструкциях плиты построены из железобетона, который передает вес через балки на колонны, а затем на фундаменты на грунт внизу. В строительстве используются различные виды плит. Тем не менее, мы подробно рассмотрели типы плит в этой статье.
Загрузить полные примечания к формуле железобетона в формате PDF
Прочитать статью полностью
Типы плит в бетонных конструкциях
Железобетонная плита является критическим конструктивным элементом в зданиях, обеспечивающим плоские поверхности (полы и потолки). Плиты подразделяются на односторонние и двусторонние в зависимости от арматуры, имеющей опору на балку, и соотношения пролетов. Первый поддерживается с двух сторон и имеет соотношение длинных и коротких пролетов более чем два к одному. Последний, с другой стороны, поддерживается с четырех сторон и имеет более низкое соотношение длинного и короткого пролета, чем два. Различные обстоятельства и требования требуют выбора подходящей и экономичной бетонной плиты с учетом типа здания, архитектурного плана, эстетических элементов и длины пролета. Ниже приведены различные типы плит с учетом этих параметров.
Плоская плита
Обычная плита
Пустотная плита
Hardy плита
Вафельная плита
Утопленная плита
Comp Плита озитовая
Плита пузырчатого настила
Другие типы плит
Плоская плита
A плоская плита изготовлена из железобетона и опирается на бетонную колонну или колпаки. В этих типах плит отсутствуют балки, поэтому они также известны как безбалочные плиты, которые опираются на колонну, и нагрузки передаются прямо на колонну. В этой форме конструкции получается ровный потолок, который производит приятное архитектурное впечатление. Плоские крыши считаются менее огнестойкими, чем стандартные балочные конструкции. Плоские плиты просты в изготовлении и требуют минимальной опалубки, поскольку их толщина составляет минимум 8 дюймов или 0,2 м. Типы плоских плит представлены ниже.
Колонна без оголовка и плита без перепада
Колонна без оголовка и плита с перепадом
Колонна с оголовком и плита без перепада
Плита с перепадом и колонна с оголовком
Преимущества плоских плит
Ниже перечислены преимущества плоских плит.
Когда глубокий фальшпотолок не требуется, эта плита уменьшает высоту пола.
Высота здания может быть уменьшена.
Строительство занимает меньше времени.
Увеличена прочность плиты на сдвиг.
Уменьшает кажущуюся или эффективную продолжительность момента в плите
Использование плоских плит
Использование плоских плит упоминается ниже.
Для улучшения рассеивания света на плоской поверхности крыши.
Это простая и экономичная конструкция.
Плоские плиты можно найти на парковках, в коммерческих зданиях, на курортах или в местах, где проекция лучей нежелательна.
Обычные плиты
Обычная плита — это плита, поддерживаемая балками и колоннами. В результате толщина плиты мала, а высота балки велика, и нагрузка передается на балку, а затем на колонну. По сравнению с плоскими плитами требуется больше опалубки. В традиционных плитах нет необходимости в крышке колонны. Толщина типичных плит составляет 4 дюйма или 10 см, но рекомендуется от 5 до 6 дюймов, если бетон будет подвергаться большим нагрузкам на регулярной основе, например, автодома или мусоровозы. В плитах традиционного типа армирование обеспечивается обвязками, которые устанавливаются горизонтально и вертикально. Ленты, установленные горизонтально, известны как основные арматурные стержни, а ремни, установленные вертикально, известны как распределительные стержни.
Типы обычных плит
Типы обычных плит указаны ниже.
Односторонняя плита: В плите этого типа для перемещения нагрузки в одном направлении плита поддерживается балкой с двух противоположных сторон. Отношение более длинного пролета к более короткому больше или равно двум. В этом случае плиту можно вращать только в одном направлении, т. е. в пределах траектории вдоль ее более короткого пролета. Первичное сопротивление армированию подается для равномерного распределения нагрузки на длительные интервалы выше температурных и усадочных напряжений. Распределительное подкрепление предоставляется в долгосрочной перспективе, тогда как основное подкрепление предоставляется в краткосрочной перспективе. Чтобы выдержать развитие давления, основные стержни проворачивают.
Двухсторонняя плита: В плите этого типа вес приходится на обе стороны, и плита поддерживается балками со всех сторон. Отношение более длинного пролета к более короткому меньше двух. В двусторонней плите, поскольку четыре опорные стороны, вероятно, изгибаются в обоих направлениях, распределительная арматура включена с обеих сторон. Длина и ширина таких плит превышают 4 метра. Для предотвращения образования напряжений по обоим концам двусторонних плит укладывают распределительные полосы, которые используются при устройстве многоуровневых этажей зданий.
Пустотные плиты
Пустоты или сердцевины, которые проходят через блоки, дают название этим плитам. Сердечники можно использовать в качестве служебных каналов, которые уменьшают собственный вес плиты и оптимизируют воздействие на конструкцию. Они также обеспечивают стабильность за счет минимизации количества используемого бетона. Эти типы плит обычно предлагаются со стандартной шириной 1200 мм и глубиной от 110 мм до 400 мм с полной гибкостью длины. Это своего рода сборная плита, через которую проходят сердечники. Плита усилена стальной прядь диаметром 12 мм, которая служит дольше. Он идеально подходит для ситуаций, когда требуется быстрое строительство. Краны обычно используются для размещения блоков плит между балками, а промежутки между блоками заполняются стяжками. Было обнаружено, что на протяжении 16-метрового пролета пустотная плита выдерживает 2,5 кН/м2. Он идеально подходит для офисных, торговых и парковочных зданий.
Преимущества многопустотных плит
Ниже перечислены преимущества пустотных плит.
Благодаря использованию этих плит снижается стоимость строительства и общий вес конструкции.
Благодаря своей толщине многопустотные плиты обладают отличной огнестойкостью и звукоизоляцией.
Это избавляет от необходимости сверлить плиты для электрических и сантехнических приборов.
Монтаж многопустотных плит прост и требует меньше труда.
Процесс строительства быстрый.
Для укрепления кладки из пустотелых блоков не требуется дополнительная опалубка или специальное строительное оборудование.
Недостатки многопустотных плит
Ниже перечислены недостатки пустотных плит.
Блоки многопустотных ребристых плит могут быть повреждены во время транспортировки при неправильном обращении.
Создание подходящих отношений между сборными элементами иногда может стать сложной задачей.
Также необходимо предусмотреть специальное оборудование для подъема и перемещения сборных элементов.
Для коротких пролетов это нерентабельно.
Ремонт и укрепление затруднены.
Hardy Slabs
Hardy Bricks производит эти плиты, которые широко используются в Дубае и Китае. Прочные кирпичи создаются из пустотелых бетонных блоков, из которых состоят компоненты плиты. В выносливых плитах используется меньше бетона, поэтому они легче и имеют толщину 0,27 м, что больше, чем у обычной плиты. Монтаж такого типа плит существенно отличается от установки стандартных плит. Размеры этой плиты 40 см х 20 см х 20 см. Этапы строительства прочной плиты включают установку опалубки, размещение прочных блоков, вставку арматуры в зазоры между блоками, установку стальной сетки на блоки и, наконец, заливку бетона. Это рентабельно для пролетов длиной до 5 м, уменьшает количество бетона, используемого ниже нейтральной оси, и создает умеренные временные нагрузки. Он подходит для мест, где температура действительно высока. Типы выносливых плит указаны ниже.
Односторонняя износостойкая плита
Двухсторонняя износостойкая плита
Преимущества износостойких плит
Ниже перечислены преимущества износостойких плит.
Уменьшая количество бетона под нейтральной осью, прочная плита минимизирует вес плиты.
Их легко собрать, особенно если все балки скрыты.
При средней динамической нагрузке экономично подходит для пролетов до 5 м.
Улучшает звуко- и теплоизоляцию.
Недостатки износостойких плит
Ниже перечислены недостатки износостойких плит.
При неосторожном обращении он может быть поврежден во время транспортировки.
Нерентабельно для коротких пролетов.
Их сложно укреплять и развивать.
Использование износостойких плит
Ниже приведены области применения износостойких плит.
При исключительно высоких температурах используются прочные плиты, чтобы температура не превышала толщину плиты.
Тепло от стен поглощается специальными кирпичами, содержащими термокол, который является лучшим изолятором солнечного света.
Вафельные плиты
Вафельные плиты, также известные как решетчатые плиты, представляют собой железобетонную крышу или пол, содержащие квадратные решетки с глубокими сторонами. Эти плиты используются для создания приятного символического вида на входах в отели, торговые центры и рестораны, а также для установки искусственного освещения. После снятия опалубки в плите такого типа можно обнаружить полое отверстие. Лоток из ПВХ (контейнер) сначала укладывается на опалубку, после чего между контейнерами устанавливается арматура и стальная сетка, покрывающая контейнеры, перед заливкой бетоном. Опалубку снимают, когда бетон застыл, но капсулы из ПВХ часто оставляют на месте, оставляя полый зазор с закрытыми выходами на одном конце. Вафельные плиты из бетона обычно используются в промышленных и коммерческих зданиях, а деревянные и металлические вафельные плиты используются в различных строительных проектах. Решетчатые плиты могут выдерживать динамические нагрузки 4-7 кН/м ² .
Типы вафельных плит представлены ниже. Вафельные плиты делятся на следующие типы в зависимости от формы стручков (лотков из ПВХ).
Треугольная система
Квадратная система
Преимущества вафельных плит
Преимущества вафельных плит приведены ниже.
Вафельные плиты более пригодны для перевозки больших грузов и перемещения на большие расстояния, чем плоские плиты, благодаря их меньшему весу.
Эти плиты подходят для использования в качестве перекрытий и перекрытий.
Они подходят для пролетов от 7 до 16 метров.
Обеспечивают значительную экономию на каркасе, так как требуются легкие каркасы.
Недостатки вафельных плит
Недостатки вафельных плит приведены ниже.
Вафельные плиты обычно не используются в строительных проектах.
Литейные формы или формы, необходимые для сборных моделей, очень дороги,
Это рентабельно, когда желательно массовое производство аналогичных устройств.
Строительство требует тщательного надзора и квалифицированной рабочей силы.
Использование вафельных плит
Использование вафельных плит приведено ниже.
Обычно используется в ситуациях, когда требуются большие пролеты, чтобы избежать перекрытия пространства несколькими колоннами (например, в аудиториях и кинозалах).
Основной причиной использования этого метода является достижение прочных характеристик фундамента, таких как устойчивость к растрескиванию и провисанию.
Эти типы плит могут выдерживать больший вес, чем обычные бетонные плиты.
Их можно использовать там, где глубина балок ограничена для достижения чистой высоты.
Утопленные плиты
Утопленные плиты — это типы плит, устанавливаемые под туалетом для сокрытия сточных вод или канализационных труб. Трубы, по которым течет вода, в этом типе скрыты под полом, и принимаются особые меры предосторожности, чтобы избежать проблем с утечкой. Канализационная труба забивается битым углем или кирпичами после того, как она вставлена в плиту. Чтобы предотвратить протечки или сырость, утонувшую плиту необходимо надлежащим образом гидроизолировать и обработать. Это тип плиты, которая укладывается ниже нормального уровня пола на глубину от 200 мм до 300 мм и заполняется кусками битого кирпича.
Композитные плиты
Это тип плит, которые обычно изготавливаются из железобетона, отлитого поверх настила из профилированной стали. На этапе строительства настил служит опалубкой и рабочей зоной, а также внешней арматурой в течение срока службы плиты. Для стального настила толщиной 50-60мм пролет плиты может быть до 3м. Перекрытия с пролетами 4,5 м можно построить, если увеличить толщину стального настила до 80 мм.
Плиты с пузырчатым настилом
Плиты этого типа изготавливаются путем укладки предварительно изготовленных пластиковых пузырей, затем размещения арматуры между и поверх пластиковых пузырей и, наконец, заливки свежего бетона. Пластиковые пузыри заменяют неэффективный бетон в центре плиты. Плиты пузырчатого настила уменьшают вес, повышают прочность, допускают большие пролеты, требуют меньшего количества колонн и не требуют балок или ребер под потолком. В результате это не только снижает общие затраты на строительство, но и является экологически безопасным, поскольку уменьшает количество используемого бетона. Плита с пузырьковым настилом — это тип плиты, в которой есть пустоты, созданные для уменьшения собственного веса здания за счет размещения в плите шариков. Пузырьковые настилы могут устранить до 35% конструкционного бетона.
Другие типы плит
Мосты, крыши, фундаменты и подъездные пути — прочный фундамент и надежная конструкция. Ниже приведены различные типы плит, которые чаще всего используются в жилых домах.
Низкие кровельные плиты
Эти типы плит устанавливаются над дверью в целях хранения. Низкая плита крыши закрыта со всех сторон и открыта с одной, расположена под самой плитой и выше уровня дверного косяка, используемого в домах.
Выступающие плиты
Выступающая плита или консольная плита — это плита, закрепленная с одной стороны и свободная с другой. Эти типы плит обычно строятся в отелях, университетах и концертных залах для использования в качестве зоны сбора или выдачи, а также зоны разгрузки и погрузки. Это один из видов бетонных плит.
Поясные плиты
Поясные плиты представляют собой просто плиту с углом наклона между двумя опорами. Эти типы плит чаще всего встречаются на лестницах из железобетона. Поясная плита поддерживается от балки к балке, а стальная арматура главной лестницы доходит до центра опорной балки. Толщина поясной плиты определяется длиной лестничного марша. Обычно толщина составляет 5 или 6 дюймов.
Часто задаваемые вопросы о типах плит
Какие типы плит обычно используются в строительстве?
Наиболее распространенные типы плит, используемых в строительстве:
плиты с односторонними балками,
плоские плиты,
плоские плиты,
вафельные плиты,
пустотелые плиты плиты,
сборные плиты,
плиты по сорту,
прочные плиты и
композитные плиты.
Является ли перемычка плитой или балкой?
Перемычка представляет собой горизонтальный элемент, который размещается поперек проемов, оставленных в стене для установки дверей, окон и т. д. Он опирается на стены с двух противоположных сторон и сильно армируется. Ширина перемычки равна толщине стены. Перемычка выступает в качестве несущего элемента и обеспечивает безопасность оконных/дверных рам без передачи на них нагрузки.
Плита также является горизонтальным элементом, который перекрывает всю площадь помещения или участка и опирается на балку или непосредственно на стену. Он поддерживается с двух или более сторон стенами или балками. Он менее армирован по сравнению с перемычкой. Ширина плиты зависит от ширины помещения/крытой площади участка. Это также несущий элемент, обеспечивающий чистоту для жизни и безопасность от атмосферных воздействий.
Учитывая вышеперечисленные отличия, можно сказать, что перемычка – это разновидность балки, а не плиты.
Какие существуют типы плоских плит?
К категории плоских плит относятся различные типы плит: простые плоские плиты, плоские плиты с откидными панелями, плоские плиты с оголовками колонн и плоские плиты с откидными панелями и оголовками колонн.
Что такое консольные плиты?
Эти типы перекрытий являются обычной особенностью зданий из-за потребности в большем пространстве на верхних этажах. Для этого архитекторы обычно выдвигают плиту за линию здания первого этажа, в результате чего получается консоль. Они известны как консольные плиты.
Какова толщина плиты крыши?
Толщина плит варьируется в зависимости от типов плит, используемых в строительстве. Средняя толщина плит кровли составляет 10 см, но минимальная толщина может быть 7,5 см. Минимальная площадь армирования на единицу ширины плиты должна быть не менее 0,15% от общей площади поперечного сечения бетона.
Что такое грунтовая плита?
Плита-на-грунте — это пол из бетонных плит, предназначенный для определенных мест и климатических зон.
