Виды фото односкатных крыш: как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Содержание

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

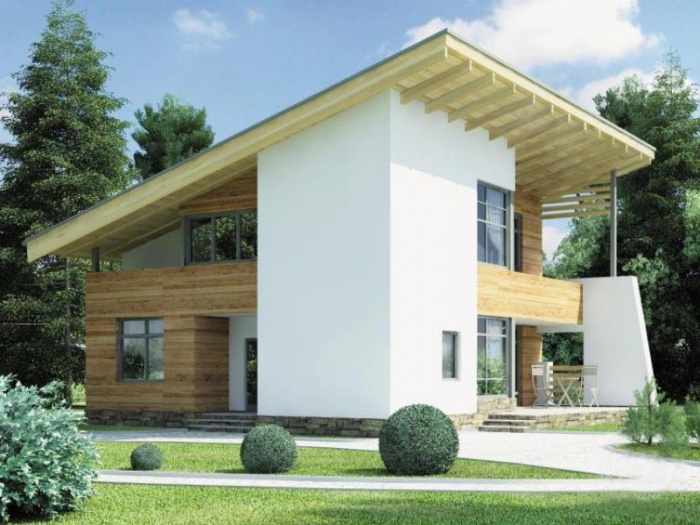

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

  • Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
  • Наименьший расход строительных материалов по сравнению с другими видами крыш.
  • Скромные финансовые затраты.
  • Простой и быстрый способ возведения, доступный для выполнения своими руками.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

  • Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
  • Низкий скос может стать причиной слабой теплоизоляции.
  • Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
  • При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

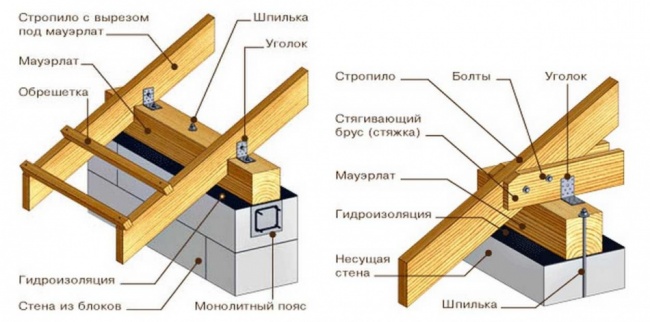

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

чертежи и фото, виды материалов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Односкатная крыша не так популярна в наших краях как классическая двускатная, однако она имеет ряд собственных преимуществ. Монтаж такой конструкции позволяет не только сэкономить на материалах, но и уменьшить парусность кровли, а также придать постройке оригинальный вид. В интернете можно найти все необходимое для того, чтобы возвести такую конструкцию, как односкатная крыша своими руками: чертежи и фото, видео-инструкции и многое другое.

Односкатная крыша легкая в монтаже и экономная по расходу материалов

Проект дома с односкатной крышей: что нужно учитывать

В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.

Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия. Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.

Для жилого дома необходимо сооружать вентилируемый тип крыши

Односкатная крыша своими руками: чертежи и фото, важность учета розы ветров

Если вы планируете односкатную крышу для бани или другой постройки, то очень важным моментом является направление ската. Оно выбирается исходя из направления, в котором чаще всего дует ветер в вашей местности. При правильном расположении ската, а также оптимальном угле его наклона, ветер сам будет сдувать с крыши мусор, воду и снег. Если же данный параметр рассчитан неправильно, то при большой скорости ветра кровлю может сорвать.

Учитывать направление и среднюю скорость ветра необходимо еще на этапе проектирования кровельной конструкции. Узнать эти данные можно в местном метеорологическом центре.

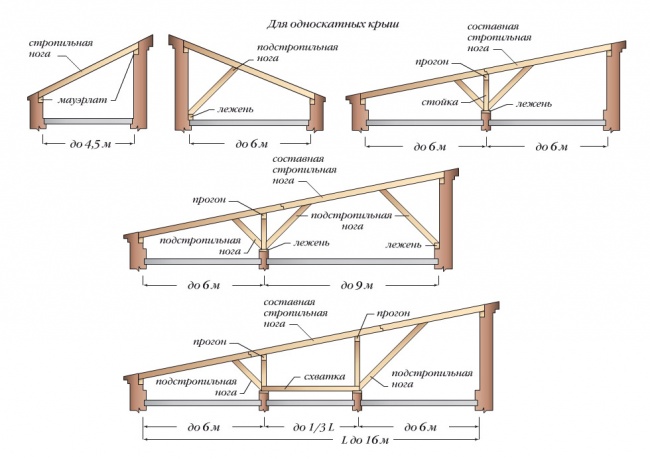

Особенности конструкции односкатной крыши в зависимости от размера постройки

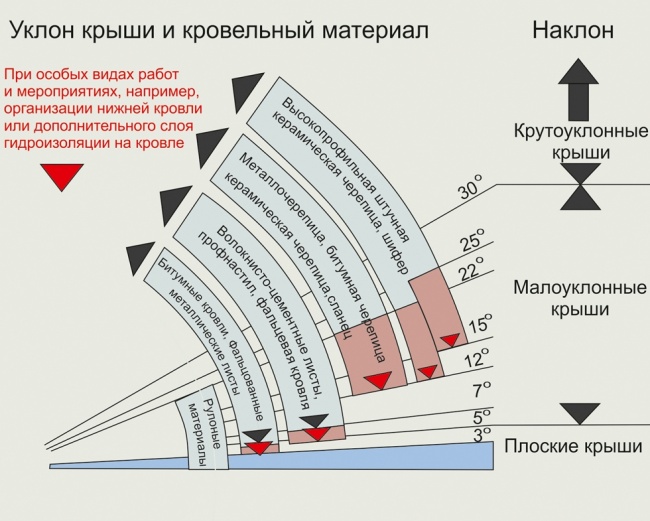

Взаимосвязь угла наклона и кровельного материала

Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать. Современные строительные нормы рекомендуют придерживаться следующих параметров:

  • для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
  • угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;

Хозяйственная постройка на участке с односкатной металлической крышей

  • для сланца или асбестоцемента оптимальным углом наклона является тот, который превышает 27°;
  • для всех остальных кровельных материалов данное значение варьируется в пределах от 20 до 30 градусов.

Полезный совет! Если вы не хотите, чтобы кровлю продавил выпавший снег, сдуло ветром или затопило дождем, то наклон стоит делать более 30°, выбирая для этого соответствующий материал.

Особенности использования различных кровельных материалов

По фото домов с односкатной крышей хорошо видно, что для такой конструкции можно использовать самые разнообразные типы кровельных материалов. При выборе оптимального варианта нужно учитывать определенные критерии.

Чертеж монтажа односкатной крыши с покрытием из черепицы

Тип постройки. Требования к крыше во многом зависят от целевого назначения строения. Между жилым домом, баней или гаражом существуют значительные различия в особенностях конструкции, которые нужно учитывать при проектировании кровли. К примеру, для жилых помещений нужно обустраивать долговечную, надежную и привлекательную крышу, а хозяйственные постройки можно покрыть дешевым материалом без особых эстетических изысков.

Статья по теме:

Размеры листа ондулина. Инструкция по монтажу ондулина. Пошаговое руководство по укладке ондулина на скатной кровле. Особенности создания и оформления отдельных элементов ондулиновой кровли.

Срок службы строительного материала. Конечно, долговечность кровли в большинстве случаев зависит от качества ее монтажа, но и выбранный кровельный материал также имеет значение. При выборе стоит учитывать, что средний срок службы, к примеру, натуральной черепицы составляет 100 лет, а гибкой – 20-40. Если вы планируете сделать своими руками дровенники с односкатной крышей, то можно использовать ондулин, долговечность которого находится в пределах от 15 до 25 лет.

Форма кровли. Если планируется делать обычный прямой скат, то для этих целей можно использовать любой тип материала. Для реализации проектов односкатных крыш с большим количеством надстроек в виде башенок, смотровых окон или ступеней не следует использовать обычную черепицу, так как расход материала будет слишком велик. Если вам нужна сложная форма ската, то для ее покрытия лучше приобрести битумную черепицу или другой похожий материал с большим количеством мелких элементов.

Гараж из металла и поликарбоната с односкатной крышей

Финансовые возможности. При учете этого фактора нужно считать не только стоимость самого кровельного материала, но и стропильной системы для него, крепежных элементов и монтажа. Самыми экономными вариантами традиционно являются профнастил, ондулин или металлочерепица. Для монтажа кровли из керамической или цементно-песчаной черепицы понадобится сложная система стропил, а также достаточно непростой монтаж, поэтому данные материалы обойдутся куда дороже.

Сложность укладки покрытия. Проекты, фото домов с односкатной крышей всегда смотрятся привлекательно, однако не стоит забывать о том, что, скорее всего, монтажом занимались профессиональные строители. Если у вас нет специализированных строительных навыков, то этот процесс может быть гораздо сложнее, а результат – хуже, чем на фото. Поэтому не стоит выбирать с ходу самый сложный для укладки материал.

Если вы хотите, чтобы кровля выглядела привлекательно с эстетической точки зрения, а также обладала высокими эксплуатационными характеристиками, то уделяйте большое внимание сложности укладки того или иного кровельного покрытия.

Чертеж оформления конька односкатной крыши: 1 — кровельная сэндвич-панель, 2 — стеновая сэндвич-панель, 3, 4 и 5 — фасонные элементы, 6 — уплотнительная лента, 7 и 8 — самосверлящие шурупы, 9 — базальтовый утеплитель

Внешний вид. Этот параметр целиком и полностью зависит от ваших эстетических предпочтений, а также общего стиля, в котором выполнена постройка. Как можно увидеть на фото, гаражи с односкатными крышами тоже могут выглядеть очень привлекательно, не говоря о жилых домах. Главное здесь – правильно подобрать фактуру и цвет кровельного материала.

После того, как вы ознакомились со всеми вышеописанными параметрами, можно приступать непосредственно к покупке материала. Современный строительный рынок предлагает следующие варианты:

  • профнастил;
  • ондулин;
  • металлочерепица;
  • битумная черепица;
  • керамическая черепица;
  • алюминиевые листы;
  • шифер;
  • кровельная сталь;
  • мембранное покрытие.

Под любой тип кровельного покрытия необходимо смонтировать обрешетку

Если вы задаетесь вопросом о том, как сделать односкатную крышу на сарае или другой подобной постройке, то стоит учитывать достоинства и недостатки каждого из типов материалов.

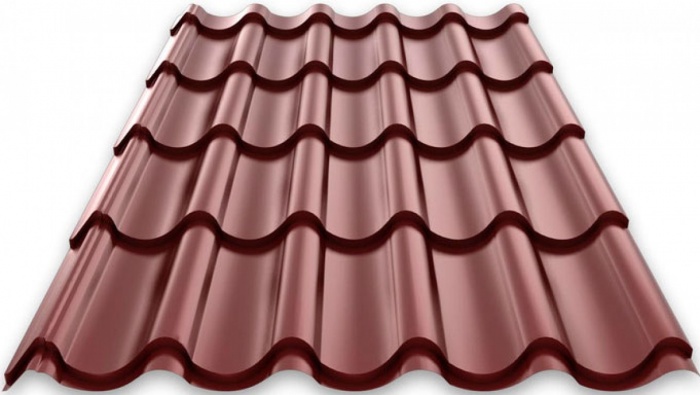

Чем хороша металлочерепица

Металлочерепица – это листовой кровельный материал, толщина листа которого составляет до 0,6 мм. В разрезе лист черепицы имеет слоистую структуру, а верхний слой покрыт специальным полимерным покрытием. Благодаря таким конструкционным особенностям, материал характеризуется высоким уровнем надежности и долговечности.

Срок службы, который указывается производителем, составляет около 15 лет, но при правильно монтаже и уходе он может быть в два раза больше. Кроме того, материал может похвастаться следующими преимуществами:

  • хорошо выдерживает большие нагрузки – до 1500 кг/м²;
  • характеризуется привлекательным внешним видом и широким многообразием вариантов дизайна;

Металлочерепица — прочный и износостойкий кровельный материал

  • отличается простотой в монтаже, что позволяет использовать его даже новичкам в сфере строительства;
  • не редко можно увидеть на фото частных домов односкатные крыши из металлочерепицы, которые наглядно показывают, что поверхность материала имитирует натуральную черепицу;
  • в комплекте с материалом находятся все необходимые для монтажа крепления и компоненты;
  • обладает небольшим весом, что позволяет снизить нагрузку на стропильную систему;
  • стоит относительно недорого.

Существенных недостатков у данного типа кровельного материала не так уж много, что делает его очень востребованным на рынке. Особенности его конструкции могут усиливать шумовые эффекты от ветра, града или дождя, а при сложной конфигурации крыши получается слишком большой расход материала.

Схема обустройства кровли из металлочерепицы поверх старого покрытия: 1 — битумная черепица, 2 — стропила, 3 — обрешетка, 4 — металлочерепица, 5 — водосточная система

Полезный совет! Для кровли из металлочерепицы актуально обустройство усиленной шумоизоляции, так как барабанящий по крыше дождь придется по душе далеко не каждому.

К особенностям монтажа данного типа материала можно отнести то, что оптимальный угол наклона ската для него должен быть не меньше 12°. Также при монтаже утеплителя обязательно нужно делать слой пароизоляции, иначе на внутренней стороне листов черепицы будет образовываться конденсат. Обрешетка, согласно большинству проектов каркасных домов с односкатной крышей из металлочерепицы, делается из бруса.

По итогам, можно сказать, что металлочерепица – один из самых неприхотливых в монтаже кровельных материалов, который обладает большим количеством достоинств.

Монтаж односкатной крыши из металлочерепицы

Монтаж односкатной кровли из профнастила

Профнастил – это гофрированные металлические листы. Односкатная крыша из профнастила выглядит не так привлекательно, как из металлочерепицы, но сам материал обойдется вам дешевле, поэтому он является хорошим вариантом при ограниченном бюджете. К достоинствам материала можно отнести следующие:

  • длительный срок службы – при правильно монтаже он составляет около 20 лет;
  • небольшой вес листов материала, что облегчает его монтаж своими руками;
  • высокий уровень прочности;
  • простата в монтаже и неприхотливость в эксплуатации;
  • широкий выбор цветовых решений для реализации ваших дизайнерских задумок;
  • большой выбор размеров листов.

Односкатная кровля из профнастила небольшого дома на 1,5 этажа

Хороший вариант возведения односкатной крыши из профнастила – на гараж и прочие хозяйственные постройки. При этом стоит учитывать, что у материала есть также свои недостатки:

  • усиление шумовых эффектов от дождя, града или порывов ветра. От этого можно избавиться, только установив толстый слой шумоизоляции и качественно смонтировав весь кровельный пирог;
  • подверженность воздействию коррозии. Если вы делаете односкатную крышу из профнастила своими руками, то нужно следить за целостностью полимерного покрытия материала. В местах, где оно отсутствует, быстро образуется ржавчина, поэтому такие участки нужно сразу же покрывать специальным составом;
  • невзрачный внешний вид по сравнению с другими кровельными материалами.

Схема монтажа кровли из профилированных листов

Что касается особенностей монтажа такой кровли, то они состоят в том, что при укладке нужно действовать предельно осторожно, а наступать следует только на дно волны, иначе вы рискуете деформировать лист. Если вы хотите знать, как сделать односкатную крышу на гараже или хозяйственной пристройке так, чтобы она прослужила максимально долго, то угол наклона должен составлять 20-45 градусов. В таком случае на крыше не будет скапливаться снег или мусор, благодаря ровной и скользкой поверхности материала.

Стропильная система для крыши из профнастила делается так же, как и для других видов кровельных материалов. Для этого используются сухие доски и брусья, лучше всего, если они будут из древесины хвойных пород. Сам материал характеризуется очень небольшим весом, поэтому дополнительное укрепление стропил и подстрпильные балки можно не делать.

На фото беседок с односкатной крышей из профнастила видно, что для подобного типа конструкции не нужна гидроизоляция и утепление, достаточно просто одного слоя материала. Конечно, если вам нужно построить сарай с односкатной крышей из данного материала, то тут не обойтись без минимального кровельного пирога.

Профлист идеально подходит для оформления крыши небольшого дачного домика

Закрепляется профнастил при помощи саморезов. Крепить листы друг к другу следует внахлест на 25-30 см, а передвигаться при закреплении нужно снизу вверх. Шаг между крепежами зависит от типа листа и величины волны, поэтому данный параметр следует уточнять при покупке.

Полезный совет! Не стоит вкручивать саморезы слишком туго, иначе вы повредите изоляцию и верхний слой покрытия. Для того чтобы места креплений не подвергались воздействию коррозии, их рекомендуется покрывать специальной краской или лаком.

Как видно, профнастил монтируется так же просто, как и металлочерепица, обладая при этом чуть меньшей эстетической привлекательностью, но и меньшей стоимостью. Хороший вариант для хозяйственных построек и нежилых сооружений.

Чертеж обустройства односкатной крыши из профнастила

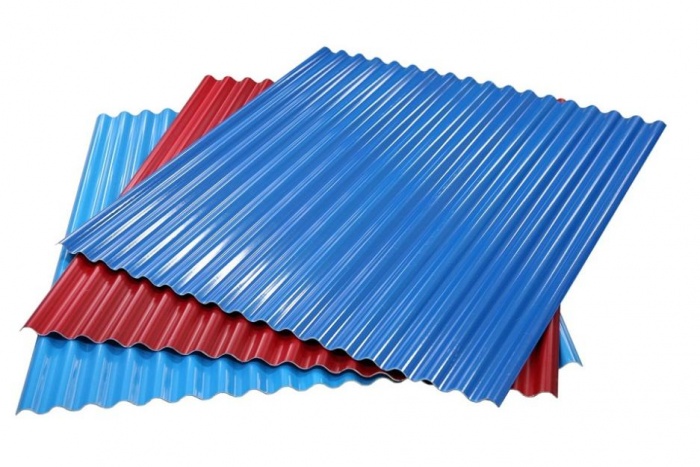

Кровля из ондулина

Ондулин также называют еврошифером, а выглядит он как гофрированные листы из целлюлозных волокон, которые пропитаны битумом. Верхний слой ондулина представляет собой специальное покрытие, которое защищает от воздействия влаги и других негативных явлений. Если вы планируете сделать из ондулина односкатную крышу пристройки к дому, то вам следует знать о его положительных и отрицательных качествах.

К первой категории можно отнести следующие:

  • высокий уровень устойчивости к разного рода негативным климатическим воздействиям, например, к дождю или снегу;
  • большая продольная гибкость, что позволяет ему не ломаться под действием больших нагрузок, а всего лишь прогибаться;
  • очень небольшой вес листов – всего 4 кг/м²;
  • можно монтировать сверху на старую кровлю в качестве вторичного покрытия;
  • отличается длительным сроком службы – около 50 лет;
  • может похвастаться высокой водонепроницаемостью.

Листы ондулина изготавливаются из волокон на основе целлюлозы с битумной пропиткой

Недостатки материала:

  • не особо привлекательный внешний вид, разнообразия цветов и оттенков практически нет (обычно на рынке представлены всего три варианта), рисунок рельефа слабый;
  • теряет свой цвет примерно через 5 лет после начала эксплуатации;
  • при низкой температуре становится хрупким и легко может сломаться под давлением.

На фото односкатных крыш частных домов из ондулина хорошо видно, что для данного типа кровельного материала характерен относительно небольшой угол наклона ската – от 6 градусов. К слову, тип обрешетки для этого материала во многом зависит именно от наклона ската.

Ондулин хорош тем, что его можно использовать для строительства любых типов построек. Он применяется в частном строительстве, сельском хозяйстве, при возведении промышленных сооружений и хозяйственных пристроек к дому. Его цена не слишком высока, так что такой выбор не ударит по вашему кошельку.

Схема монтажа односкатной крыши с использованием ондулина

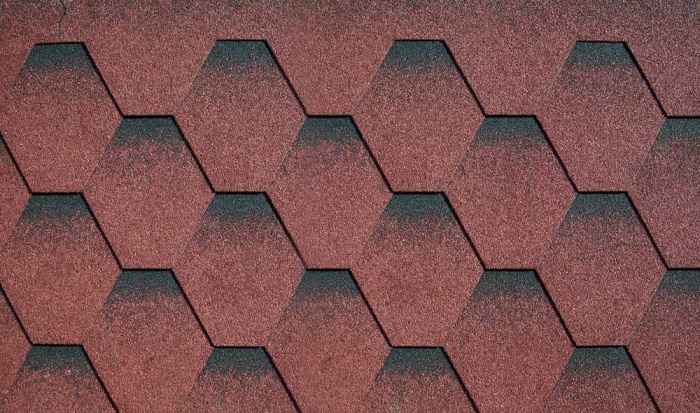

Особенности кровли из битумной черепицы

В основе так называемой битумной черепицы лежит стеклохолст или органическая целлюлоза. Листы этих материалов пропитываются битумом (откуда и название), а внешняя сторона покрывается базальтовым гранулятом. Стоит данный тип кровельного покрытия гораздо дороже, чем предыдущие, однако это с лихвой компенсируется его преимуществами:

  • при монтаже битумной черепицы получается очень небольшой процент отходов;
  • ее можно укладывать на скаты со сложной геометрией и большим количеством надстроек;
  • может похвастаться отличными звуко- и гидроизоляционными характеристиками;
  • вес квадратного метра материала составляет до 20 кг;
  • хорошо переносит перепады температур, а также высокие и низкие температуры;
  • не горит, а также характеризуется самозатуханием;
  • отличается привлекательным внешним видом и широким спектром цветов и вариантов дизайна;

Монтаж битумной черепицы не вызывает особых трудностей

  • долговечна – до 60 лет службы;
  • устойчива к механическим воздействиям;
  • может имитировать рисунок других разновидностей черепицы.

Для одноэтажного дома с односкатной крышей битумная черепица является практически идеальным выбором, если вам хватает на это финансов. К недостаткам материала можно отнести следующие:

  • повышенная хрупкость материала при низких температурах;
  • для монтажа необходима сплошная обрешетка и оборудование системы вентиляции;
  • высокая стоимость.

Проект одноэтажного дома с односкатной крышей из битумной черепицы подразумевает угол наклона ската от 18 градусов.

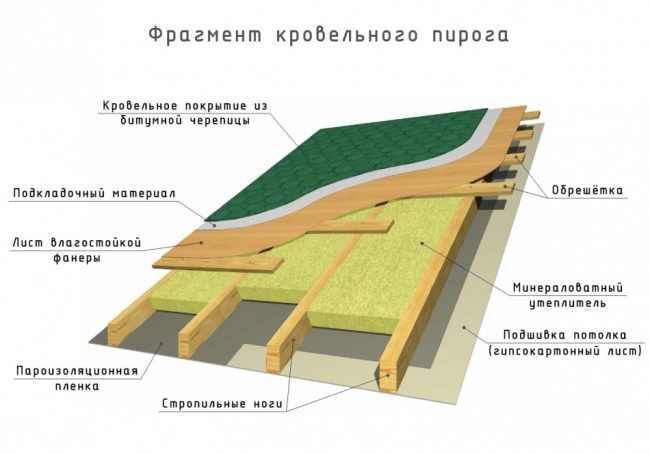

Чертеж обустройства односкатной крыши из битумной черепицы

Шифер как один из самых дешевых материалов

Основное достоинство такого кровельного материала, как шифер – это его срок службы. При правильном монтаже и уходе он превышает 50 лет, а это очень хороший показатель. Кроме того, шифер характеризуется следующими преимуществами:

  • очень недорого стоит;
  • не проводит электричество;
  • устойчив к коррозии и высоким температурам.

К минусам можно отнести большой вес листов, вследствие чего их сложно монтировать в одиночку, а также хрупкость шифера, вредность асбестовой пыли для здоровья и непревлекательный внешний вид.

Полезный совет! Если вы выбираете шифер в качестве покрытия для кровли, то серость его дизайна можно разбавить, покрасив поверхность листов специальными красками.

Срок службы кровли из шифера — более 50 лет

Кровельная сталь и алюминий – дешево и сердито

По стоимости кровельная сталь вполне может конкурировать с шифером и другими недорогими материалами. К ее достоинствам можно отнести простоту монтажа и эксплуатации, небольшой вес и возможность покрытия скатов со сложной конфигурацией. Последний параметр достигается за счет большой гибкости стальных листов.

К сожалению, есть у данного материала и ряд существенных недостатков. Основной из них – это очень высокий уровень шума при осадках. При дожде или граде от шума стальных листов не спасает даже самая качественная шумоизоляция, поэтому данный тип материала используется в основном для хозяйственных построек.

Еще один минус – скромный внешний вид. Из кровельной стали так красиво сделать односкатную крышу для бани как из металлочерепицы – не получится при всем желании, поэтому стальные листы применяются там, где на первом месте стоит экономия, а не дизайн.

Придать эстетический внешний вид стальной или алюминиевой крыше можно с помощью окрашивания

Кровля из алюминиевых листов характеризуется практически теми же преимуществами и недостатками, что и из стальных. Единственное существенное отличие – это способ монтажа. Алюминиевая кровле крепится к обрешетке при помощи специальных кляймеров – язычков, которые позволяют листам двигаться при перепадах температур, исключая, таким образом, их деформацию.

Керамическая черепица – приверженность традициям

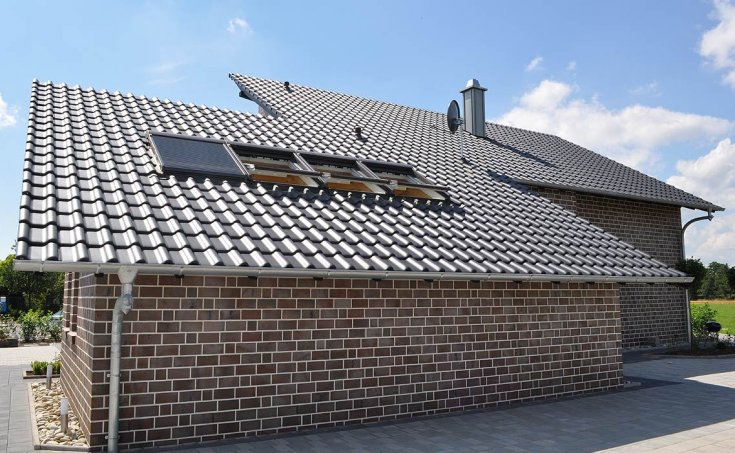

Проект двухэтажного дома с односкатной крышей из керамической черепицы считается классическим уже не одну сотню лет. В наше время данный материал может изготавливаться из обожженной глины или же из смеси песка и цемента. Свойства обоих вариантов очень схожи, но второй характеризуется большей толщиной и грубым дизайном.

К преимуществам черепицы можно отнести следующие качества:

  • высокий уровень тепло- и шумоизоляции;
  • устойчивость к разного рода климатическим воздействиям;
  • экологичность;
  • очень высокий срок службы – более 100 лет;
  • большой выбор вариантов дизайна и цветов.

Керамическая черепица отличается большим весом и высокой стоимостью

Если говорить о минусах черепицы, то это большой вес, из-за которого придется монтировать усиленную стропильную систему, сложность в монтаже и достаточно высокая стоимость. С другой стороны, крыша из черепицы придаст вашему дому аристократичный вид, а за это стоит заплатить.

Как смотрятся на фото односкатные крыши из разных материалов

Если вы хотите, чтобы ваш дом или другая постройка выглядели максимально привлекательно, то для обустройства кровли стоит использовать не самые дешевые материалы. К примеру, натуральная черепица классического красного цвета сразу скажет гостям о вашем хорошем вкусе и благосостоянии.

Простая односкатная крыша, сооруженная для садовой беседки

Если же вы используете бюджетные варианты кровельных материалов, то старайтесь подбирать их таким образом, чтобы они представляли ваш дом в самом выгодном свете. Перед выбором материала рекомендуется посмотреть в интернете фотографии построек с ним, так вы подучите более полное представление о его эстетических качествах.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

115 фото выбора конструкции и постройки односкатной крыши

Односкатные крыши, пожалуй, самое популярное решение при кровле. Их незамысловатая конструкция делает её надёжной и простой в использовании.

По подсчётам строительных компаний нашей страны, сейчас каждый третий россиянин выбирает именно односкатную крышу.

Со 100% уверенностью мы можем сказать, что их выбор основывается на таких приоритетах как:

  • Надёжность.
  • Простота.
  • Такая крыша отлично подойдёт для любого строения не в зависимости от его размера и предназначения.

В нашей статье мы подробно расскажем, как сделать односкатную крышу своими руками. Мы познакомим вас с её инженерными особенностями, а также дадим несколько полезных советов по дальнейшей её эксплуатации.

Содержимое обзора:

Выбор материала

Скажем так, необходимые материалы для кровельных работ будут зависеть от особенностей крыши. Проще сказать, чем больше градус наклона, количества углов, тем больше понадобится материала.

По стандарту всё будет выглядеть следующим образом:

  • Мягкое черепичное покрытие с наполнителем сверху.
  • Стандартный металлопрофиль.
  • Рубероид.
  • Водонепроницаемая клеёнка.

Все об односкатных крышах

Одноэтажный каркасный дом с односкатной крышей

Одноэтажный каркасный дом с односкатной крышей — проекты, рекомендуемые размеры. Виды каркасных технологий возведения домов, достоинства и недостатки технологии

Односкатная крыша для пристройки своими руками

Как выглядит односкатная крыша пристройки и чем она отличается от отдельностоящей. Расчет и создание проекта односкатной крыши. Необходимые материалы и…

Односкатная крыша из профнастила своими руками

Как рассчитывается и монтируется односкатная крыша из профнастила. Вычисление уклона скатов, длины стропил и площади крыши. Последовательность выполнения монтажных работ

Как построить односкатный навес из поликарбоната своими руками?

Как своими рукам рассчитать и построить односкатный навес из поликарбоната. Характеристики поликарбонатных листов и особенности эксплуатации материала. Последовательность действий при…

Баня с односкатной крышей своими руками

Как построить баню с односкатной крышей своими руками. Особенности конструкции, используемые материалы и последовательность монтажных работ

Устройство односкатной крыши – расчет и схемы

Устройство односкатной крыши для жилых домов, бань, беседок и гаража. Как выбрать уклон и тип стропильной системы для крыши с…

Строительство односкатной крыши для гаража своими руками

Как построить односкатную крышу для гаража своими руками

Возведение беседки с односкатной крышей

Подробная инструкция по самостоятельному строительству беседки с односкатной крышей — от проектирования до монтажа (фото и видео)

Сарай с односкатной крышей своими руками — пошаговая инструкция

Как построить сарай или хозяйственную постройку с односкатной крышей своими руками. Подробная пошаговая инструкция с фото и видео.

Стропильная система односкатной крыши: особенности конструкции и монтажа

Узнайте из каких элементов состоит стропильная система односкатной крыши, из чего ее изготавливают и как монтируют. Подробная фото и видео…

Односкатная крыша своими руками + чертежи и фото

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

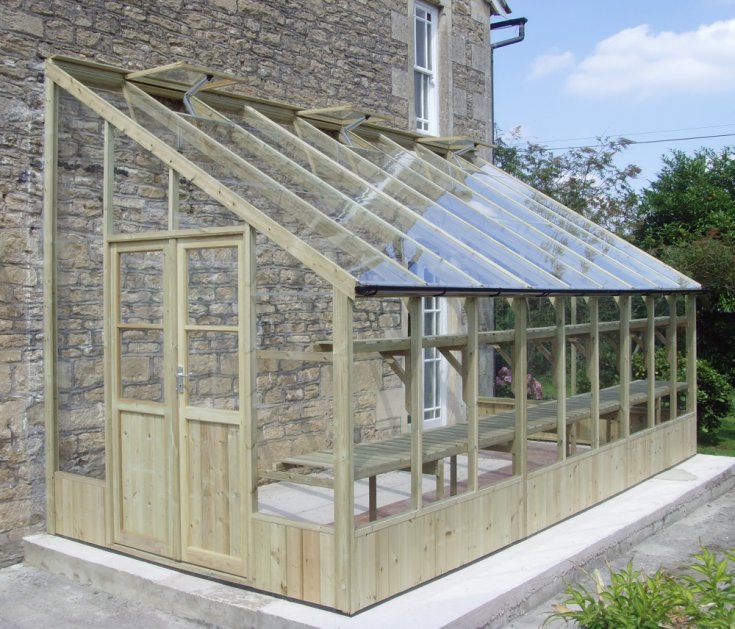

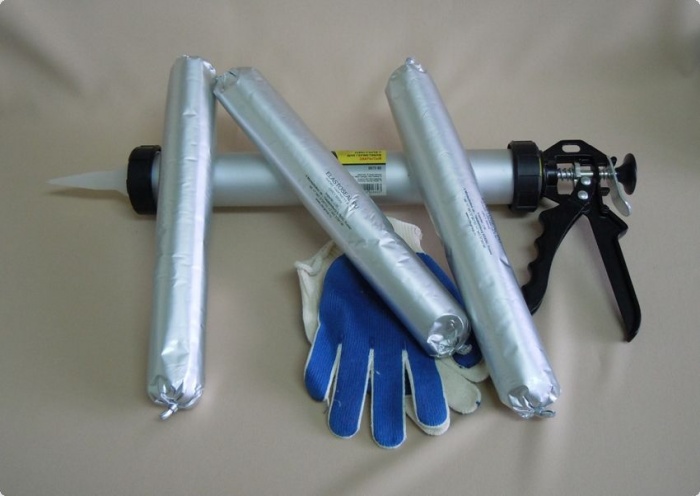

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

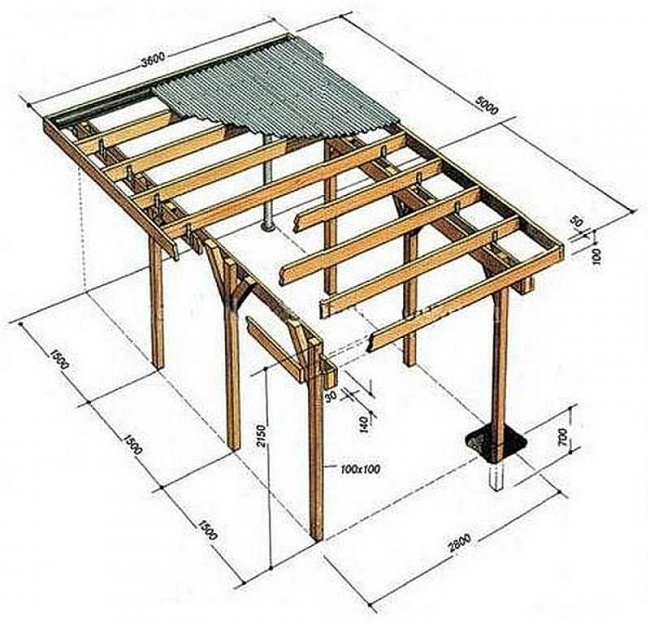

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

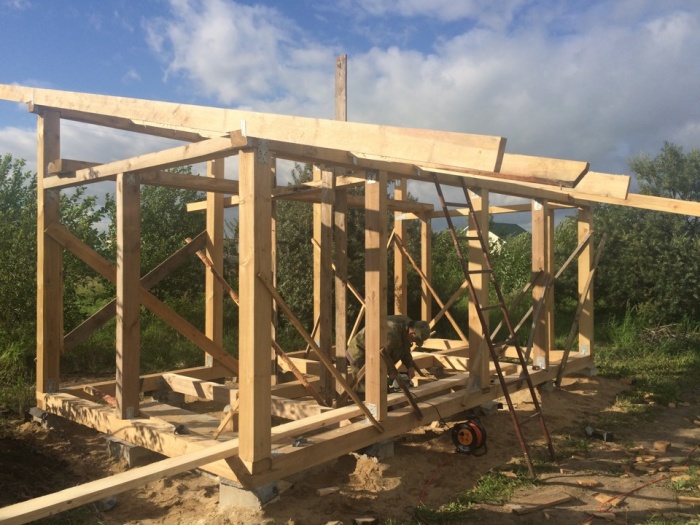

Монтаж стропильной системы

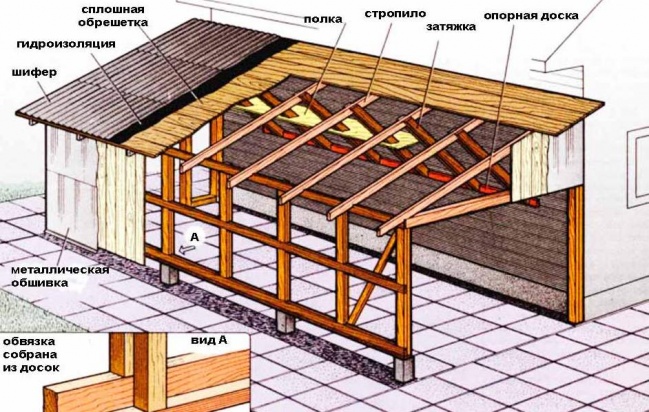

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

  • брус 100×100 мм или 150×150 мм;
  • гвозди;
  • укладочные доски, толщиной как минимум 50 мм;
  • теплоизоляционные и гидроизоляционные материалы;
  • рулетка, степлер, строительный уровень;
  • стамеска, топор, кровельный молоток;
  • пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

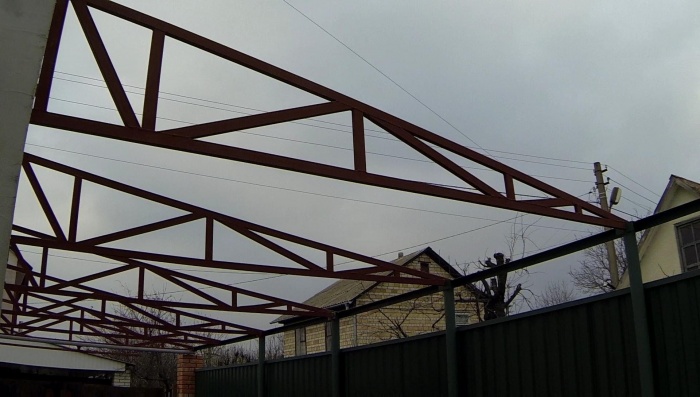

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

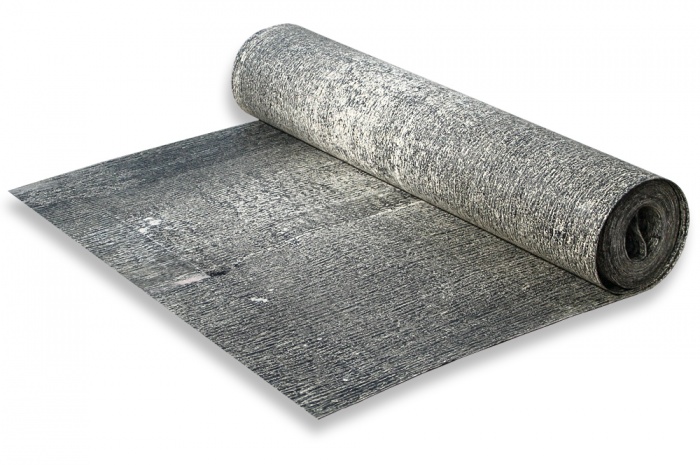

  1. Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.
  2. Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.

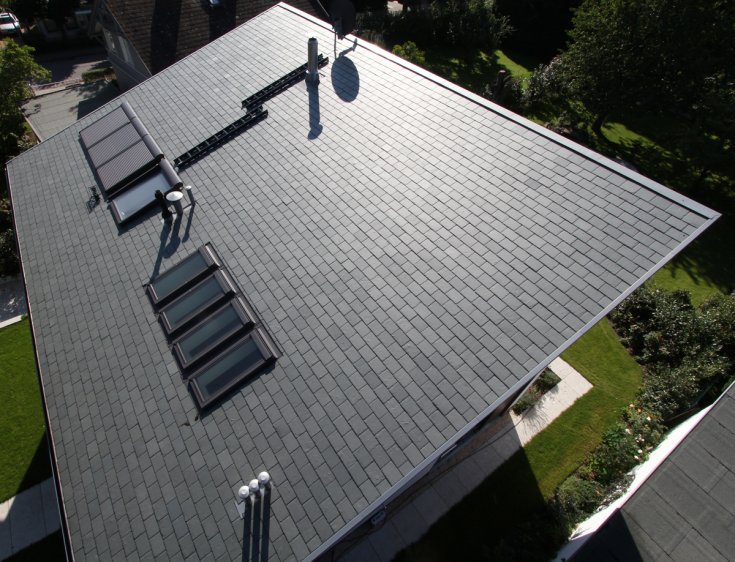

  3. Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.
  4. Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.
  5. Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.
  6. Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

  1. Степлером крепим гидроизоляцию.
  2. Устанавливаем утеплитель.
  3. Набиваем контробрешетку.
  4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

343 фотографии скатных крыш — бесплатные и лицензионные фотографии из Dreamstime

Гродненский замок в Загожском Сленском, Нижняя Силезия, Польша. Скатные черепичные крыши сторожки с драгоценным сграффито. Гродненский замок, бывший Кинсбург на

Дом с скатной крышей из кирпичной черепицы. Дом с скатной крышей из кирпичной черепицы, в Италии называемой «coppi», глиняная черепица, называемая «терракота» с изогнутым красным цветом

Дом с скатной крышей из кирпичной черепицы.Дом с скатной крышей из кирпичной черепицы, в Италии называемой «coppi», глиняная черепица, называемая «терракота» с изогнутым красным цветом

Дом с скатной крышей из терракотовой плитки. Дом с скатной крышей из кирпичной черепицы, в Италии называемый «coppi», глиняная черепица, называемая «терракотовая» с изогнутой поверхностью

Дом с скатной крышей из терракотовой плитки. Дом с скатной крышей из кирпичной черепицы, в Италии называемый «coppi», глиняная черепица, называемая «терракотовая» с изогнутой поверхностью

Дом с скатной крышей из кирпичной черепицы.Дом с скатной крышей из кирпичной черепицы, в Италии называемой «coppi», глиняная черепица, называемая «терракота» с изогнутым красным цветом

Итальянская архитектура и стиль жизни: скатные крыши на закате с куполом собора Санта-Мария-Ассунта (Святая Мария). Скатные крыши на закате с

Битумная черепица на скатных крышах.

Родовые каменные дома XVII века с скатной металлической или черепичной крышей.Красивые родовые каменные дома XVII века с скатной металлической или черепичной крышей

Гродненский замок в Загожском Сленском, Нижняя Силезия, Польша. Скатные черепичные крыши сторожки с драгоценным сграффито. Гродненский замок, бывший Кинсбург на

Прекрасные родовые кирпичные дома с двускатными крышами в стиле второго ампира. В старой части квебекского района Силлери ранним утром

года.

Функциональный центр Wharewaka с треугольной и наклонной крышей на берегу и исторические здания с наклонной крышей, Веллингтон, Новая Зеландия.Современная архитектура

Чиангмай, Таиланд: Крыши зала Вихан. Четыре скатные остроконечные крыши, украшенные позолоченными драконами и птичьими орнаментами чофа, на вершине зала Вихан в Ват

.

Панцирные крыши. Часть скатной черепичной крыши в испанской деревне

Состав крыш старых построек в Ассизи. Песчаник на полном солнце.Тимпанон и скатная крыша

Крыши скатные зум. Художественное оформление кровли с наклонным зумом. Область искусства — архитектура

Дом с новой крышей и черепицей в виде черепицы. Дом с новой крышей и черепицей в виде черепицы, двухскатная линия павильона

Дом с новой крышей и черепицей в виде черепицы.Дом с новой крышей и черепицей в виде черепицы, двухскатная линия павильона

Дом с новой крышей и черепицей в виде черепицы. Дом с новой крышей и черепицей в виде черепицы, двухскатная линия павильона

Дом с крышами и черепицей в виде крыши и крышами для снега. Дом с новой крышей и черепицей в виде черепицы, двухскатная линия павильона. Деталь

Дом с крышами и черепицей в виде крыши и крышами для снега.Дом с новой крышей и черепицей в виде черепицы, двухскатная линия павильона. Деталь

Белые составные части изогнутых и заостренных крыш с выступающими бетонными балками на розовом подиуме Сиднейского оперного театра, Австралия. Наклонный и пышный экстерьер с перекрытием

Белые составные части изогнутых и заостренных крыш с выступающими бетонными балками на большом розовом подиуме Сиднейского оперного театра, Австралия.Перекрытие экстерьера с уклоном и

Белые составные части изогнутых и заостренных крыш с выступающими бетонными балками на большом розовом подиуме Сиднейского оперного театра, Австралия. Перекрытие экстерьера с уклоном и

Квадратных домов со снежными скатными крышами на фоне холмов и облачного неба в холодный зимний день. Живописный жилой пейзаж, покрытый свежим белым снегом

Квадратный урожай Верхний этаж таунхаусов со снежными скатными крышами в холодный зимний день.Небольшие окна у кирпичной стены и вертикальный сайдинг также можно увидеть на

.

Кадр панорамы Верхний этаж таунхаусов со снежными скатными крышами в холодный зимний день. Также видны небольшие окна у кирпичной стены и вертикальный сайдинг

Вертикаль Верхний этаж таунхаусов со снежными скатными крышами в холодный зимний день. Маленькие окна у кирпичной стены и вертикальный сайдинг также можно увидеть на

.

Загородный дом с скатными крышами в пасмурном небе.Сельское здание с скатными крышами в пасмурном осеннем небе в округе Дайи, Чэнду, Китай

Крытые дома с скатными крышами в цветущее солнечное лето. Чэнду, Китай

Верхний этаж таунхаусов со снежными скатными крышами в холодный зимний день. Небольшие окна у кирпичной стены и вертикальный сайдинг также можно увидеть снаружи

.

Внешний вид домов с скатными крышами на фоне гор и пасмурного голубого неба.Свежий белый снег покрывает землю и горы в wi

.

стоковых иллюстраций скатных крыш — 25 стоковых иллюстраций, векторных изображений и клипарт по скатным крышам

Силуэты небольших деревенских домов с скатными крышами, освещенные неоновой луной 3D иллюстрации.

Силуэты небольших деревенских домов с скатными крышами, освещенные неоновой луной и звездами 3D иллюстрации.

Силуэты деревенских домиков с скатными крышами с подсветкой силуэт неоновое сердце 3D иллюстрации.

Фасад типичной улицы юга Европы. Черно-белый силуэт длинного фасада типичной южно-европейской улицы в центре города, 3-4 этаж

Монохромный силуэт горизонта старого города Брюгге. Средневековый город Брюгге с скатными крышами, силуэт горизонта

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома.Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома.Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома.Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома.Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома.Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома.Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома. Здание выполнено в классическом стиле

.

Эскиз фасада загородного дома. Фасад — важная часть проекта загородного дома.Здание выполнено в классическом стиле

.

Выкупа ипотечного коллапса. Фотоиллюстрация коллапса, отчуждения и обвала ипотечного рынка

Коллекция крошечных домиков. Векторный набор крошечных домов с разноцветными крышами на белом фоне

Продажа домов. Красный светящийся знак распродажа между белыми домами

Знак продажи.Продажа сияющей вывески между белыми домами в ортографической проекции

.

10 домов с крутой скатной крышей

Крыша с А-образной рамой — один из старейших стилей строительства зданий, часто используемый в хозяйственных постройках, коттеджах сельскохозяйственных рабочих и других подобных жилищах. В настоящее время А-образная рама «снова в моде и острее, чем когда-либо», согласно онлайн-журналу о дизайне и архитектуре Dezeen («10 домов с чрезмерно крутыми двускатными крышами», 2016 г.).

Крыша с А-образной рамой имеет крутые углы с обеих сторон и обычно начинается у основания здания или рядом с ним, переходя на вершине в виде буквы «А».Образец А-образной рамы середины 1930-х годов можно найти в хижине австрийского архитектора Рудольфа Шиндлера на озере Эрроухед в Калифорнии, спроектированной для его клиентки Гизелы Беннати. Местные правила определяли нормандский стиль строительства, и, таким образом, Шиндлер «спустил крышу на землю и залил оба фронта стекла стеклом» (Craven, n.d.). Опередив свое время, этот подход Шиндлера представил новый взгляд на дизайн жилья.

Дом Гизелы Беннати, построенный Рудольфом Шиндлером в 1934 году, является одним из первых в США общественно известных домов для отпуска «со всей крышей».Фото: R.M. Коллекция Шиндлера, Коллекция Архитектуры и Искусства, Калифорнийский университет в Санта-Барбаре / Принстонское архитектурное бюро через Old House Online.

Это было в послевоенную эпоху, когда дом с А-образным каркасом стал популярным выбором среди американских домов для отдыха, переживая период бума 1950-х годов: «воплощение современного геометрического изобретения [дом с А-образным каркасом] был местом для спрятаться или место, чтобы похвастаться… А-образная рама отличалась индивидуальностью, которая предлагала расслабиться и уйти от повседневного мира »(Randl, 2004).

В 1953 году Хенрик Булл спроектировал эту двухэтажную А-образную раму в Стоу, штат Вермонт, возможно, первую в этом районе. Фото: Хенрик Булл / Princeton Architectural Press через Old House Online.

Идеальный дом для отпуска, во многих отношениях А-образная рама стирает различие между открытым и внутренним помещением и обладает определенным родственным духом с природой. Кроме того, многие А-образные конструкции и дома с крутыми крышами обладают неким сказочным видом. Как обычно принято в архитектуре, в начале 1970-х годов А-образная рама потеряла популярность: вкусы менялись, и люди предпочитали более просторные помещения, такие как более крупные дома в стиле кондоминиумов.Тем не менее, как и в случае с архитектурой, одноразовые модные стили вновь обретают популярность у архитекторов и публики, отсюда возвращение прежней А-образной рамы и крутой заостренной крыши.

Следующие дома являются примерами жилых домов, спроектированных с умными крутыми крышами.

Дом в Уцуномии

Этот дом в префектуре Тотиги в Японии был спроектирован компанией Suppose Design Office. Несколько грамотно расположенных вырезов в крутой крыше позволяют свету проникать на террасу и во внутренние помещения.Эффект резкий и чистый.

Дом в Уцуномия, префектура Тотиги, Япония. Дом в Уцуномия, префектура Тотиги, Япония.

Фото Тошиюки Яно через Дезин.

Каггебода

Каггебода, похожий на сарай дом в Норртелье, Швеция, был спроектирован компанией Kolman Boye Architects.

Изображение © 2013 Kolman Boye Architects.

Шале в Квебеке

Этот домик в сельской местности Квебека был спроектирован канадским архитектором Жаном Вервилем. Этот современный домик в лесу с капюшоном придает очаровательный сказочный вид.

Домик в сельской местности Квебека. Кабина в сельской местности Квебека. Кабина в сельской местности Квебека.

Фото Максима Бруйе через Dezeen

Дом в Холместранде

House Off / Ramberg в Холместранде, Норвегия, спроектированный Schjelderup Trondahl Architects AS. House Off / Ramberg в Холместранде, Норвегия.

Фотографии Йонаса Адольфсена через ArchDaily.

Дом на Лонг-Айленде

The Triangle House — это искусно отреставрированный оригинальный дом в форме буквы А. Расположенный на Лонг-Айленде, он был модернизирован архитектором Эдгаром Папазяном из нью-йоркской студии Doon Architecture.

Дом-треугольник на Лонг-Айленде. Дом-треугольник на Лонг-Айленде.

Фотографии Линкольна Барбура через Дезин.

Летний дом в Южном Бургенланде

Этот летний дом в Южном Бургенланде, Австрия, был спроектирован Джудит Бензер Архитектур с идеальным профилем. Летний дом в Южном Бургенланде, Австрия.

Фотографии Мартина Вайса через ArchDaily.

Летний треугольный дом

Этот простой и довольно игривый треугольный летний дом, расположенный в шведской сельской местности, был спроектирован архитектором Лео Кварсебо.

Треугольный летний домик. .

Введение в каркас скатной крыши

Презентация на тему: «Введение в каркас скатных крыш» — стенограмма презентации:

1 Введение в каркас скатных крыш
Содержание презентации: Основные концепции Скатные крыши могут быть составными или несопряженными системами. Обработка скатных крыш.

2 Стропила непрерывного пролета
Основные концепции Для скатных крыш стропила служат основным каркасом каркаса. Распределение нагрузок на крышу определяется пролетами стропил, свесами и расстоянием между стропилами Коньковая, промежуточная и стеновая опоры разделяют нагрузку Промежуточные опоры разделяют стропила на две части пролеты, что делает их сплошными, а не однопролетными элементами Однопролетные стропила Расстояние между стропилами Пролет коньковой опоры Промежуточная опора Сплошная стропила Стенная опора Свес

3 Скатные крыши могут быть сдвоенными или несвязанными системами
В сдвоенных крышах используется горизонтальный элемент для соединения основания двух противоположных стропил вместе — таким образом, противодействуя нагрузкам, бегущим по стропилам. Несвязанные крыши не имеют горизонтального элемента — таким образом нагрузки должны решаться иначе e.г. через вертикальные опоры из стен и коньковых балок

4 Обработка крыш Skillion
Крыши Skillion классифицируются как несвязанные крыши Skillions выросли из самых простых конструкций навесов Ширина здания ограничена доступным размером стропильных балок Наклон стропила однонаправленный Стропила воспринимают нагрузки как на крышу, так и на потолок Нет горизонтальный каркас, соединяющий противоположные стороны крыши вместе Стеновые опоры выдерживают стропильные нагрузки

5 Обработка крыш собора
Коньковая балка Промежуточная балка Стропила Опора стен Опора столба Крыши соборов имеют некоторые сходства с Skillions: стропила воспринимают нагрузки как на крышу, так и на потолок. Это несвязанные крыши i.е. Отсутствие горизонтального каркаса, соединяющего противоположные стороны крыши вместе Крыши соборов также имеют: две направленные противоположные плоскости крыши (они могут иметь разный шаг и длину стропил); больший упор на балки для увеличения пролета стропил; коньковые балки поддерживают вершины стропил; промежуточные балки ломают длину стропил. на два пролета балки могут поддерживаться столбами вместо стен


6 Обработка двускатных крыш
Коньковая доска Стяжка ворот Потолочная балка Внешние силы, которым противодействуют потолочные балки и хомутные стяжки. Стропильные крыши с фронтоном обычно используют концепцию «спаренной крыши» i.e: Два равных и противоположных стропила прижимаются друг к другу (через коньковую доску, которая определяет и стабилизирует концы стропил). Некоторые нагрузки стекают по стропилам, заставляя опорные стены расширяться наружу (как рушащаяся крыша из картона), но потолочные балки и хомуты предотвращают это действие, соединяя две стороны вместе Стропила поддерживают кровлю, а потолочные балки поддерживают потолок

7 Обработка вальмовых и плоских крыш
Стропило-ползунок Стропило-ползун Стропило-ползун Сломанное тазобедренное стропило Стропило-ползун вальмы Стропило-домкрат (конец венца) «Обычные» стропила (используются в остроконечных участках) Вальмы обычно добавляются к концам двускатных секций Сломанные вальмы и впадины возникают там, где основная крыша разветвляется на более мелкие крыши. В уступах и впадинах используются разные типы стропил по сравнению с двускатными секциями крыши: «Вальмовые» и «долинные» стропила определяют основные изменения в линиях крыши, стропила «ползуна», которые по длине ступеньки — заливка между стропилами «Вальм» и «Долина»

8 Промежуточная опора для более широких зданий
Стойка Underpurlin Нагрузка от подкоса передается вниз по стойке и на внутреннюю стену Потолочная балка Стропила Коньковая доска Воротник-стяжка Крыши для более широких зданий (включая двускатные и шатровые крыши) можно получить, добавив «подкладки» — тип балки с промежуточной опорой.Это часто более эффективно, чем использование больших стропил для перекрытия больших расстояний: подкосы разделяют длину стропил на два пролета Стойки (тип сгребающей колонны) поддерживают подкосы по длине Стойки опираются непосредственно на внутренние стены или подпорные балки, поддерживаемые внутренними стенами (потолок балки не задействованы) Возможны и другие формы поддержки подкосов

9 Обработка более широких вальмовых и двускатных крыш
Внутренняя стена Стойка Underpurlin Распорка балки Потолочная балка Более широкая вальмовая и двускатная крыша может быть достигнута путем добавления «underpurlins» — типа балки, обеспечивающей промежуточную опору.Подкладка подкосов разделяет длину стропил на два пролета Подкладочные балки часто более эффективны, чем большие стропила, необходимые для создания одинарных пролетов Стойки (тип сгребной колонны) опорные подкладки Подкладки подкосов поддерживаются внутренними стенами или подпорными балками, которые, в свою очередь, поддерживаются внутренними стенами. конструктивно не участвует в опорных стойках

10 Щелкните стрелку внизу, чтобы завершить, или опцию ниже, чтобы продолжить.
Перейти к следующей презентации в меню («Каркас ферменной крыши») Перейти к презентации после каркаса ферменной крыши («Что такое MRTFC») Вернуться к меню презентаций

.

Отправить ответ

avatar
  Подписаться
Уведомление о
