Виды дюбелей: Виды дюбелей, их назначение и правильный выбор

особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные.

К стандартным дюбелям относят:

1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей  вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

• с помощью дрели  нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
• дрель устанавливается в центре обозначенного отверстия;
• образовавшееся отверстие зачищают от пыли и частиц материала;
• дюбель вбивают несильными ударами молотка;
• молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

• отверстие обозначаем с помощью кернера, который забиваем молотком;
• просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
• убираем мусор;
• дюбель забиваем с помощью молотка;
• сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.


Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.


При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

1. Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
2. Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

1. Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
2. Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
3. Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
4.  Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
5. В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
6. Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
7. Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

• путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
• монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

1. Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
2. Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
3. Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
4. Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
5. Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
6. Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
7.  Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
8. Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
9. Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
10. Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

• определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
• для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
• для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
• при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
• если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
• при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.






Дюбеля для бетона: виды и монтаж

Содержание

• 1 Классические дюбеля для бетонных поверхностей
• 2 Область применения
• 3 Отличительные особенности
• 4 Особенности монтажа
• 5 Виды дюбелей
  • 5.1 Распорный
  • 5.2 Бабочка
  • 5.3 Универсальный
  • 5.4 Гвоздь
  • 5.5 Фасадный
  • 5.6 Химический
  • 5.7 КВТ
  • 5.8 GB
• 6 Вывод

Дюбель – качественный элемент для крепления бетона. Может применяться не только к бетону – рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Вернуться к оглавлению

Область применения

Настенные полки крепятся к стене с помощью дюбелей.

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей – надежных монтажных элементов.

Вернуться к оглавлению

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Вернуться к оглавлению

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

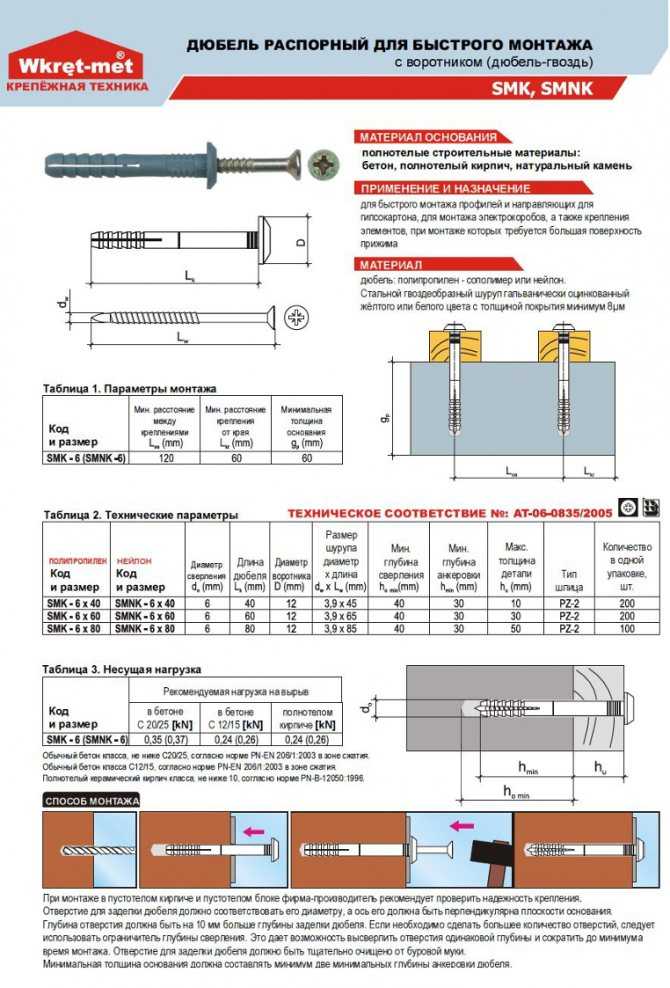

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить “дыру”, где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

• распорный;
• бабочка;
• универсальный;
• гвоздь;
• фасадный;
• химический;
• КВТ;
• GB.

Вернуться к оглавлению

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Вернуться к оглавлению

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Вернуться к оглавлению

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Вернуться к оглавлению

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Вернуться к оглавлению

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его “шляпка” больше. Гильза и стержень произведены из материалов, стойких к ударам.

Вернуться к оглавлению

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Вернуться к оглавлению

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Вернуться к оглавлению

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вернуться к оглавлению

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Различные типы штифтов

Штифты чаще всего используются для крепления и выравнивания. Мы разработали краткое руководство, чтобы дать общее представление о различных типах установочных штифтов:

Установочные штифты

Точность: Прецизионные установочные штифты обычно изготавливаются из стали или нержавеющей стали и имеют диаметр от ⅛ дюйма. ‘ примерно до 1,25» со стандартным допуском диаметра +.0000/-.0002». Их длина может варьироваться в зависимости от производителя, и они могут быть легко обработаны для пользовательских модификаций. Прецизионные штифты и стандартные установочные штифты являются наиболее распространенными типами штифтов для шарниров, петель, валов и зажимных приспособлений.

С канавкой: Штифты с канавкой используются реже и предлагаются только в нескольких размерах. В них есть небольшая канавка, которая затягивается при обнаружении, создавая натяжение и удерживая штифт на месте. Оставшуюся часть штифта можно использовать для петель или шарниров.

Негабаритный: Штифты увеличенного размера представляют собой просто штифты увеличенного размера, предлагаемые в номинальных размерах с допуском диаметра +,0009’’/+,0012’’. Эти штифты чаще всего используются в качестве запасных частей.

Стандарт: Стандартные штифты могут быть изготовлены из стали, нержавеющей стали, алюминия или латуни и иметь диаметр от 1/64 дюйма до 1,25 дюйма со стандартным допуском по диаметру +,0001 дюйма/-,0003 дюйма. ‘. Их длина может варьироваться в зависимости от производителя, и их можно приобрести с несколькими вариантами, включая: скошенные, плоские и закругленные. Прецизионные штифты и стандартные установочные штифты являются наиболее распространенными типами штифтов для шарниров, петель, валов и зажимных приспособлений.

Выдвижной штифт: Выдвижной установочный штифт имеет один конец со скошенной кромкой, а другой конец с резьбой. Это помогает установить скошенный конец в приспособление и позволяет удалить штифт со стороны с резьбой.

Установочный штифт Альтернативы:

Конические штифты: Конические штифты имеют определенную конусность, которая зависит от их диаметра. Они обычно используются для позиционирования компонентов и крепления узлов.

Штифты с вилкой: Штифты с вилкой представляют собой альтернативу болтам и заклепкам, поскольку эти штифты можно зафиксировать шпилькой.

Пружинные штифты: Пружинные штифты имеют прорезь, проходящую по всей длине штифта. Когда они установлены, слот прижимается, чтобы гарантировать, что штифты не сгибаются после установки. Они используются для крепления и удержания.

Типы материалов

Латунь: Латунные штифты мягкие, устойчивые к коррозии и немагнитные.

Алюминий: Алюминиевые штифты весят ⅓ веса стальных штифтов, но они не такие прочные. Они также устойчивы к коррозии и немагнитны.

Сталь: Стальные штифты — самые прочные штифты, но со временем они ржавеют.

Нержавеющая сталь (316, 416, 18-8): Штифты из нержавеющей стали обеспечивают хороший баланс прочности и коррозионной стойкости.


Отделки

Наиболее распространенные типы отделки: пассивированная, непассивированная и черная оксидная. Стандартные штифты на типичном оборудовании не пассивированы и могут потребовать ультразвуковой очистки для удаления всего песка и пыли.


Для получения дополнительной информации обратитесь к нашему полному руководству по установочным штифтам!

Изготовленные на заказ и прецизионные сплошные дюбели — Производитель и дистрибьюторы | DRIV LOK

Цилиндрические штифты

Цилиндрические штифты с запрессовкой представляют собой прецизионные решения для различных видов крепления. Они используются так же, как штифты с канавками, когда требуется очень точное определение местоположения. После того, как установочный штифт вставлен в рассверленное отверстие, он удерживается на месте с помощью радиальной силы. Это обеспечивает надежную и длительную фиксацию.

Штифты могут измеряться в миллиметрах или дюймах. Это обеспечивает согласованность для промышленных приложений. Дюбельные штифты изготавливаются из самых разных материалов, включая дерево, нержавеющую сталь, легированную сталь и оцинкованную сталь. Дюбельные штифты изготавливаются стандартных диаметров, а также могут быть изготовлены с нестандартными диаметрами для удовлетворения особых потребностей. Если вы не найдете дюбель нужного вам размера, прецизионный дюбель может быть изготовлен для вас на заказ.

Общего пользования

Поскольку штифты позволяют безопасно и надежно соединить два компонента, их можно использовать в самых разных отраслях промышленности. Они часто используются в производстве мебели и краснодеревщиках, поскольку обеспечивают надежное соединение без изменения формы или воздействия на раму готовой детали. Строительная и машиностроительная промышленность также полагаются на дюбели, чтобы поддерживать выравнивание машин, скреплять детали и завершать работу. Автомобильная, аэрокосмическая и обрабатывающая промышленность полагаются на установочные штифты для соединения различных компонентов машин вместе для обеспечения надлежащего выравнивания. Все эти отрасли требуют компонентов, которые гарантированно работают и имеют одинаковый размер.

Прецизионные установочные штифты

Прецизионные дюбельные штифты бывают разных видов отделки, размеров и типов, что позволяет использовать их практически для любых нужд крепления в различных отраслях промышленности. Когда требуются точность, простота использования и эффективность, установочные штифты являются отличным и экономичным выбором. Прецизионные штифты для дюбелей — лучший выбор для прессовой посадки.

Инженеры по продукции DRIV-LOK оказывают техническую помощь клиентам, чтобы обеспечить производство прецизионных дюбелей в соответствии с соответствующими спецификациями. Они также помогают выбрать подходящий материал и размер диаметра дюбеля в зависимости от используемых материалов и требуемой глубины.

Нестандартные штифты

Компания DRIV-LOK предлагает несколько типов нестандартных штифтов, включая следующие :

• Рифленые штифты. предоставить текстуру. Они обычно используются в качестве шарниров или запирающих устройств, когда не используется высокая торцевая нагрузка. Они доступны в полном диапазоне размеров. Чтобы узнать больше, нажмите здесь.
Цельные установочные штифты
• — цельные установочные штифты являются альтернативой рифленым штифтам, но имеют прямые стороны вместо резьбовых. Они обычно используются в ряде приложений, когда требуется точность.
• Штифты для вентиляционных отверстий – Штифты для вентиляционных отверстий очень похожи на цельные штифты с добавлением трех спиральных канавок, проходящих по диаметру. Пазы помогают устранить воздушные пробки, когда цельные дюбели помещаются в круглое отверстие.
  Каждый из них может быть изготовлен на заказ в полном диапазоне размеров и материалов, что обеспечивает идеальное соответствие для любого применения.

Почему DRIV-LOK

Компания DRIV-LOK предлагает индивидуальное обслуживание и поставляет только самые качественные и прецизионные штифты. Мы имеем более чем 70-летний опыт работы в отрасли и широко признаны ведущим производителем запрессовываемых застежек и соединительных компонентов американского производства. У нас есть сертификаты ISO, которые демонстрируют, что наши штифты, изготовленные на заказ, соответствуют отраслевым стандартам и что мы следуем передовым отраслевым практикам для обеспечения высочайшего качества. Мы заработали репутацию поставщика надежных продуктов и разработки индивидуальных решений для наших клиентов.

Поскольку наши инженеры работают напрямую с клиентами, чтобы гарантировать, что клиенты получат правильный проект, отвечающий их потребностям, качество и целостность готового продукта гарантированы. Наши инженеры обладают всесторонним пониманием процесса соединения и запрессовки, что позволяет нам предоставлять нашим клиентам уникальные продукты для полного спектра потребностей. У нас есть возможность выполнять заказы быстро и точно, и мы заработали репутацию благодаря изобретательности, преданности делу и обслуживанию. Начните сегодня, запросите бесплатное предложение по цене конкретного продукта.

Описание

Гладкие штифты представляют собой сплошные цилиндрические штифты, обработанные методом холодной штамповки. Простые штифты диаметром до 1/8″ имеют допуск +000/-001 дюйма, а диаметры 1/8″ и более имеют допуск +000/-002 дюйма. Штифты представляют собой сплошные цилиндрические штифты, имеют бесцентровую шлифовку с полными допусками точности.

Все простые штифты и дюбели поставляются по специальному заказу. Доступны различные материалы, диаметры, длины, конфигурации концов, термообработка и отделка.

Технический отдел DRIV-LOK будет работать с клиентами для оказания технической помощи.

Функция

Плоские и установочные штифты удерживаются на месте за счет натяга, создаваемого по всей окружности штифта, когда он
вдавливается в отверстие. Вводящие, удерживающие и радиальные усилия, создаваемые этими штифтами, очень чувствительны к изменению диаметра отверстия и обычно требуют использования расширенного отверстия.
