Виды дюбелей: Виды дюбелей, их назначение и правильный выбор

Дюбеля для бетона: виды и монтаж

Содержание

• 1 Классические дюбеля для бетонных поверхностей
• 2 Область применения
• 3 Отличительные особенности
• 4 Особенности монтажа
• 5 Виды дюбелей
  • 5.1 Распорный
  • 5.2 Бабочка
  • 5.3 Универсальный
  • 5.4 Гвоздь
  • 5.5 Фасадный
  • 5.6 Химический
  • 5.7 КВТ
  • 5.8 GB
• 6 Вывод

Дюбель – качественный элемент для крепления бетона. Может применяться не только к бетону – рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Вернуться к оглавлению

Область применения

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей – надежных монтажных элементов.

Вернуться к оглавлению

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Вернуться к оглавлению

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить “дыру”, где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

• распорный;
• бабочка;
• универсальный;
• гвоздь;
• фасадный;
• химический;
• КВТ;
• GB.

Вернуться к оглавлению

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Вернуться к оглавлению

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Вернуться к оглавлению

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Вернуться к оглавлению

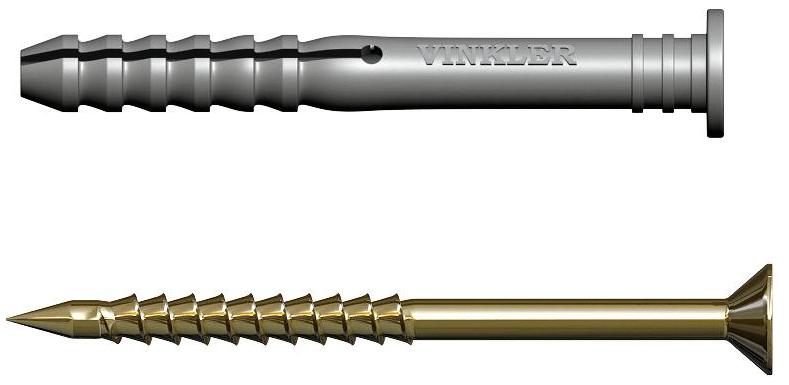

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Вернуться к оглавлению

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его “шляпка” больше. Гильза и стержень произведены из материалов, стойких к ударам.

Вернуться к оглавлению

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Вернуться к оглавлению

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Вернуться к оглавлению

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вернуться к оглавлению

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Виды дюбелей для бетона их разновидности и особенности

Дата публикации: 30.03.2021

Существующие особенности и виды дюбелей для бетона

С помощью дюбельного крепежа есть возможность крепить к бетонному основанию различные конструкции. Такое крепление характеризуется продолжительным сроком службы и надёжностью. Кроме этого, крепёжные элементы поддаются демонтажу, что является большим преимуществом.

Характеристика крепежа

Дюбельный крепеж внешне состоит из втулки. Изготавливается она из пластмассы или металла. С внешней стороны она имеет насечки, которые равномерно распределены по поверхности. С их помощью ведётся удержание втулки в бетоне. Вставляется она в заранее просверленное отверстие. В верхней части втулки присутствует манжета. Она не даёт возможность цилиндру заходить в отверстие глубже положенной нормы. Во вбитую гильзу вкручивается саморез. Также может вбиваться гвоздь.

Применяемый материал

Пластмассовые дюбели бывают нескольких видов:
1. Полиэтиленовые. Они не деформируются и хорошо противостоят воздействию кислот. Материал не проводит электрический ток, но со временем ухудшает свои характеристики. При этом крепеж не теряет свойств при температуре (- 40)◦.
2. Полипропиленовые. Характеризуются твердостью и износоустойчивостью. Сохраняют качества при температуре (+140)◦. На морозе теряют свои характеристики.
3. Полиамидные. Способны выдерживать механические нагрузки, обладают высокой прочностью и стойкость к вибрационным воздействиям. Теряют свои свойства в условиях повышенной влажности и низких температур.

У существующих металлических дюбелей более высокая прочность и жёсткость. К недостатку относится их небольшая упругость и вязкость.

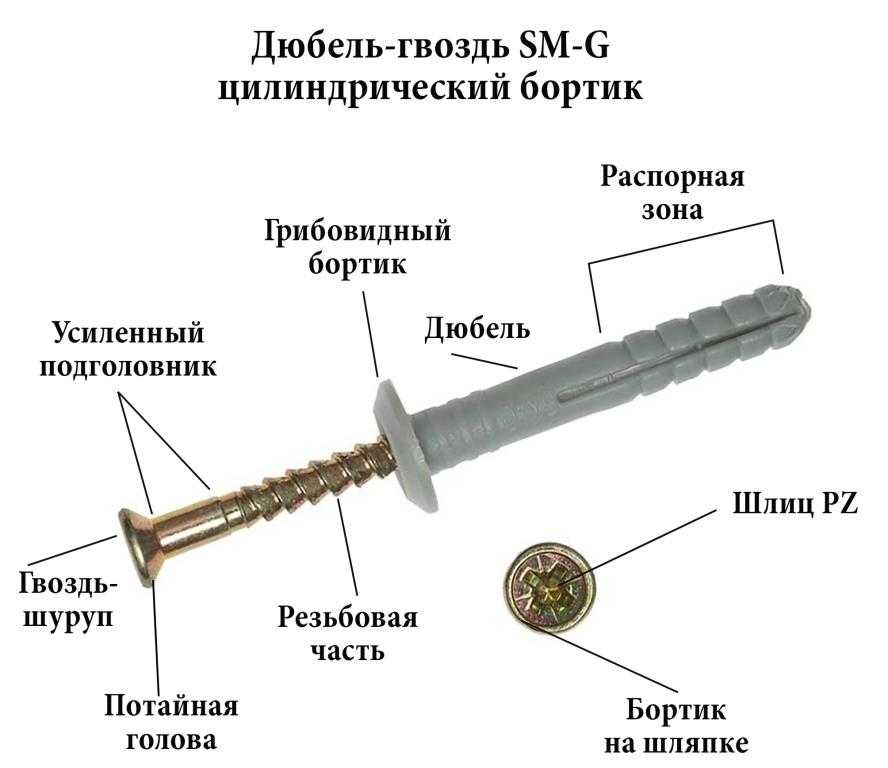

Ещё существует такой крепёж как дюбель-гвоздь. Материалом для них служит пластик и оцинкованная или нержавеющая сталь. Иногда применяются сплавы титана, бронзы, латуни. Такие изделия хорошо противостоят коррозии, отличаются прочностью и долговечностью.

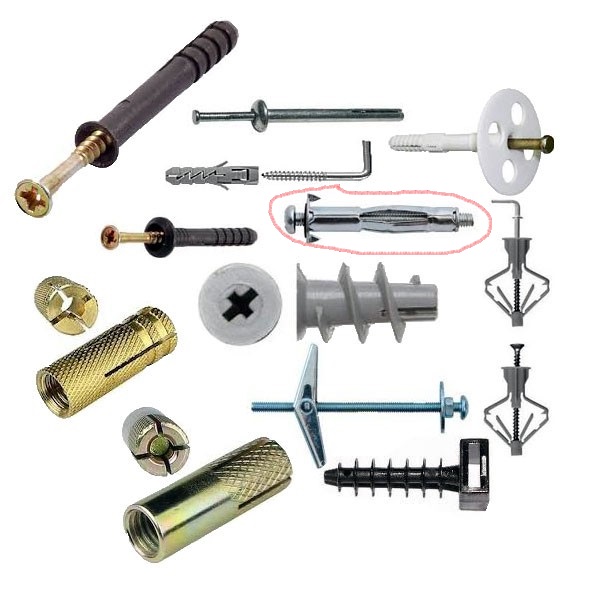

Разновидности дюбелей для бетона

Существуют множество разновидностей дюбелей по бетону. Они бывают следующих типов:
1. Распорные дюбели. С их помощью крепятся крупные изделия. В крепеже присутствуют распорки, напоминающие шипы.
2. Дюбели бабочка. Используются в тех случаях, когда поверхность бетона тонкая. После захода шурупа во втулку задняя сторона гильзы сворачивается. Это способствует надёжной фиксации крепежа.
3. Универсальные дюбели. Могут применяться для пористого бетона. Здесь также происходит сворачивание втулки в надёжный узел.
4. Фасадные дюбели. Производится фиксация теплоизоляционных изделий. При этом конструкция дюбеля изготавливается из стойкого к нагрузкам материала.
5. Химические. Особенностью конструкции является наличие капсулы, в которую залито химический состав. Вкручиваемый шуруп разбивает капсулу, нарушая её герметичность. Вытекающий состав затвердевает через некоторое время, образуя прочное соединение.
6. KBT для газобетона. Используются для вкручивания в газобетонные поверхности. Конструкция дюбеля отличается присутствием широкой резьбы. Это даёт возможность вести крепёж в пористом материале.
7. GB для газобетона. Вкручиваются в блоки, изготовленные из полистиролбетона. С помощью такого крепежа есть возможность вести фиксацию больших навесных шкафов.

Вывод

Перед выбором нужного крепежа следует хорошо представлять, с какой целью он будет применяться. С учётом прочности бетонной стены подбирается определённая разновидность дюбелей.

Различные типы штифтов

Штифты чаще всего используются для крепления и выравнивания. Мы разработали краткое руководство, чтобы дать общее представление о различных типах штифтов:

Точность: Штифты Precision обычно изготавливаются из стали или нержавеющей стали и имеют диаметр от ⅛ дюйма. ‘ примерно до 1,25» со стандартным допуском диаметра +.0000/-.0002». Их длина может варьироваться в зависимости от производителя, и они могут быть легко обработаны для пользовательских модификаций. Прецизионные штифты и стандартные установочные штифты являются наиболее распространенными типами штифтов для шарниров, петель, валов и зажимных приспособлений.

С канавкой: Штифты с канавкой используются реже и предлагаются только в нескольких размерах. В них есть небольшая канавка, которая затягивается при обнаружении, создавая натяжение и удерживая штифт на месте. Оставшуюся часть штифта можно использовать для петель или шарниров.

Негабаритный: Штифты увеличенного размера представляют собой просто штифты увеличенного размера, предлагаемые в номинальных размерах с допуском диаметра +,0009’’/+,0012’’. Эти штифты чаще всего используются в качестве запасных частей.

Стандарт: Стандартные штифты могут быть изготовлены из стали, нержавеющей стали, алюминия или латуни и иметь диаметр от 1/64 дюйма до 1,25 дюйма со стандартным допуском диаметра +,0001 дюйма/-,0003 дюйма. ‘. Их длина может варьироваться в зависимости от производителя, и их можно приобрести с рядом вариаций, включая: скошенные, плоские и закругленные. Прецизионные штифты и стандартные установочные штифты являются наиболее распространенными типами штифтов для шарниров, петель, валов и зажимных приспособлений.

Выдвижной штифт: Выдвижной установочный штифт имеет один конец со скошенной кромкой, а другой конец с резьбой. Это помогает установить скошенный конец в приспособление и позволяет удалить штифт со стороны с резьбой.

Конические штифты: Конические штифты имеют определенную конусность, которая зависит от их диаметра. Они обычно используются для позиционирования компонентов и крепления узлов.

Штифты с вилкой: Штифты с вилкой представляют собой альтернативу болтам и заклепкам, поскольку эти штифты можно зафиксировать шпилькой.

Пружинные штифты: Пружинные штифты имеют прорезь, проходящую по всей длине штифта. Когда они установлены, слот прижимается, чтобы гарантировать, что штифты не сгибаются после установки. Они используются для крепления и удержания.

Латунь: Латунные штифты мягкие, устойчивые к коррозии и немагнитные.

Алюминий: Алюминиевые штифты весят ⅓ веса стальных штифтов, но они не такие прочные. Они также устойчивы к коррозии и немагнитны.

Сталь: Стальные штифты — самые прочные штифты, но со временем они ржавеют.

Нержавеющая сталь (316, 416, 18-8): Штифты из нержавеющей стали обеспечивают хороший баланс прочности и коррозионной стойкости.

Наиболее распространенные типы отделки: пассивированная, непассивированная и черная оксидная. Стандартные штифты на типичном оборудовании не пассивированы и могут потребовать ультразвуковой очистки для удаления всего песка и пыли.

Для получения дополнительной информации обратитесь к нашему полному руководству по установочным штифтам!

Изготовленные на заказ и прецизионные сплошные дюбели — Производитель и дистрибьюторы | DRIV LOK

Цилиндрические штифты

Цилиндрические штифты с запрессовкой представляют собой точные решения для различных видов крепления. Они используются так же, как штифты с канавками, когда требуется очень точное определение местоположения. После того, как установочный штифт вставлен в рассверленное отверстие, он удерживается на месте с помощью радиальной силы. Это обеспечивает надежную и длительную фиксацию.

Штифты могут измеряться в миллиметрах или дюймах. Это обеспечивает согласованность для промышленных приложений. Дюбельные штифты изготавливаются из самых разных материалов, включая дерево, нержавеющую сталь, легированную сталь и оцинкованную сталь. Дюбельные штифты изготавливаются стандартных диаметров, а также могут быть изготовлены с нестандартными диаметрами для удовлетворения особых потребностей. Если вы не найдете дюбель нужного вам размера, прецизионный дюбель может быть изготовлен для вас на заказ.

Общего пользования

Поскольку штифты позволяют безопасно и надежно соединить два компонента, их можно использовать в самых разных отраслях промышленности. Они часто используются в производстве мебели и краснодеревщиках, поскольку обеспечивают надежное соединение без изменения формы или воздействия на раму готовой детали. Строительная и машиностроительная промышленность также полагаются на дюбели, чтобы поддерживать выравнивание машин, скреплять детали и завершать работу. Автомобильная, аэрокосмическая и обрабатывающая промышленность полагаются на установочные штифты для соединения различных компонентов машин вместе для обеспечения надлежащего выравнивания. Все эти отрасли требуют компонентов, которые гарантированно работают и имеют одинаковый размер.

Прецизионные установочные штифты

Прецизионные дюбельные штифты бывают разных видов отделки, размеров и типов, что позволяет использовать их практически для любых нужд крепления в различных отраслях промышленности. Когда требуются точность, простота использования и эффективность, установочные штифты являются отличным и экономичным выбором. Прецизионные штифты для дюбелей — лучший выбор для прессовой посадки.

Инженеры DRIV-LOK оказывают техническую помощь клиентам, чтобы обеспечить производство прецизионных дюбелей в соответствии с соответствующими спецификациями.

Нестандартные штифты

Компания DRIV-LOK предлагает несколько типов нестандартных штифтов, включая следующие :

• Рифленые штифты. предоставить текстуру. Они обычно используются в качестве шарниров или запирающих устройств, когда не используется высокая торцевая нагрузка. Они доступны в полном диапазоне размеров. Чтобы узнать больше, нажмите здесь.
Цельные установочные штифты
• — цельные установочные штифты являются альтернативой рифленым штифтам, но имеют прямые стороны вместо резьбовых. Они обычно используются в ряде приложений, когда требуется точность.
• Штифты для вентиляционных отверстий – Штифты для вентиляционных отверстий очень похожи на цельные штифты с добавлением трех спиральных канавок, проходящих по диаметру. Пазы помогают устранить воздушные пробки, когда цельные дюбели помещаются в круглое отверстие.
  Каждый из них может быть изготовлен на заказ в полном диапазоне размеров и материалов, что обеспечивает идеальное соответствие для любого применения.

Почему DRIV-LOK

Компания DRIV-LOK предлагает индивидуальное обслуживание и поставляет только самые качественные и прецизионные штифты. Мы имеем более чем 70-летний опыт работы в отрасли и широко признаны ведущим производителем запрессовываемых застежек и соединительных компонентов американского производства. У нас есть сертификаты ISO, которые демонстрируют, что наши штифты, изготовленные на заказ, соответствуют отраслевым стандартам и что мы следуем передовым отраслевым практикам для обеспечения высочайшего качества. Мы заработали репутацию поставщика надежных продуктов и разработки индивидуальных решений для наших клиентов.

Поскольку наши инженеры работают напрямую с клиентами, чтобы гарантировать, что клиенты получат правильный проект, отвечающий их потребностям, качество и целостность готового продукта гарантированы. Наши инженеры обладают всесторонним пониманием процесса соединения и запрессовки, что позволяет нам предоставлять нашим клиентам уникальные продукты для полного спектра потребностей. У нас есть возможность выполнять заказы быстро и точно, и мы заработали репутацию благодаря изобретательности, преданности делу и обслуживанию. Начните сегодня, запросите бесплатное предложение по цене конкретного продукта.

Описание

Гладкие штифты представляют собой сплошные цилиндрические штифты, обработанные методом холодной штамповки. Простые штифты диаметром до 1/8″ имеют допуск +000/-001 дюйма, а диаметры 1/8″ и более имеют допуск +000/-002 дюйма. Штифты представляют собой сплошные цилиндрические штифты, имеют бесцентровую шлифовку с полными допусками точности.

Все простые штифты и дюбели поставляются по специальному заказу. Доступны различные материалы, диаметры, длины, конфигурации концов, термообработка и отделка.

Технический отдел DRIV-LOK будет работать с клиентами для оказания технической помощи.
