Виды дюбель гвоздь: Виды дюбелей, их назначение и правильный выбор

24.07.1970

0 Comment

Содержание

особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные.

В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.

Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.

Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

с помощью дрели нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
дрель устанавливается в центре обозначенного отверстия;
образовавшееся отверстие зачищают от пыли и частиц материала;
дюбель вбивают несильными ударами молотка;
молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

отверстие обозначаем с помощью кернера, который забиваем молотком;
просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
убираем мусор;
дюбель забиваем с помощью молотка;
сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля.

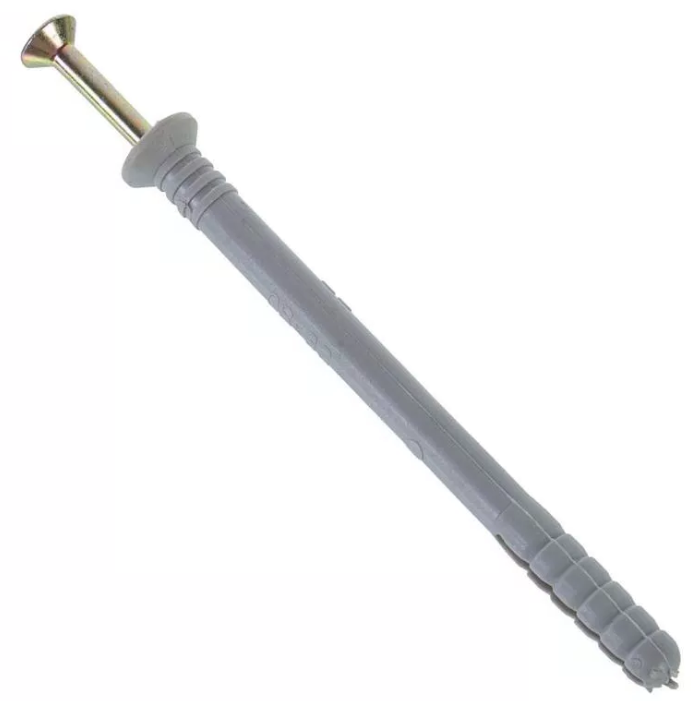

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.

Строительный дюбель-гвоздь: виды, характеристики, применение

Дюбель-гвоздь — разновидность специального крепежного элемента, представляющего собой гвоздь, который заужен к острию и оснащен конической резьбой. Дюбель-гвоздь состоит из пластика распорной части, оснащенной особой манжеткой, благодаря которой дюбель не проваливается полностью в отверстие.

При работе с таким гвоздем он забивается в распорную часть, которая при углублении в нее гвоздя расширяется и надежно фиксируется в отверстии, фиксируя и сам гвоздь. Некоторые разновидности дюбельных гвоздей оснащены шлицевой головкой, которая позволяет завинчивать их отверткой, но забивать их при помощи молотка все же удобнее и эффективнее.

Читайте также: Пеноблоки: что это, характеристики, преимущества и недостатки

Существует несколько типов дюбельных гвоздей:

• грибок. Конец его пластиковой распорной части закруглен, что придает ему сходство с грибом. Такое изделие дает значительную прижимную силу.

• гвоздь-потай. Его применяют в случаях, когда надо вбить гвоздь заподлицо со стеной.

Характеристики дюбельных гвоздей

• Стандартная длина изделий варьируется в диапазоне 40-140 мм, с шагом длины 20 мм.

• Стандартное сечение гвоздя бывает в пределах 5-7 миллиметров.

• Диаметр крепежного отверстия под гвоздь 6-10 мм.

• Толщина материала, в который забивается гвоздь-дюбель, должна быть в пределах 10-100 мм.

Гвозди делают из качественной оцинкованной стали. Пластиковую часть изготавливают из полимеров: полиамида, полипропилена и прочих, бывают также и распорные части из стали и других металлов. Смотрите также как выбрать саморезы правильно.

Виды дюбель-гвоздей

По материалу распорной части гвозди делятся на пластиковые и сделанные из металла. Гораздо шире они классифицируются по своему назначению и форме.

Читайте также: Малярный валик: все секреты выбора и использования

Основные виды таких изделий:

• гвозди для применения со специальным монтажным пистолетом;

• обычный, забиваемый вручную гвоздь, который применяют в строительных работах чаще всего;

• гвоздь для работы с гипсокартоном;

• гвоздь разновидности «бабочка», дающий наиболее прочное соединение за счет того, что конец раскрытия пластиковой части в форме «крыльев» с обратной стороны отверстия.

Гвозди могут оснащаться как гладкой головкой, так и шлицом, который позволяет закручивать их отверткой или шуруповертом. Шлицевые гвозди могут стать многоразовыми, их достаточно просто подвергнуть демонтажу.

Читайте также: Эпоксидный пластилин: применение, характеристики, что это

Применение дюбельных гвоздей

Такие гвозди находят свое применение везде, где требуется создать прочное крепление, а также в случаях, когда нужно быстро создать надежное соединение без необходимости точной разметки места крепления. На гвозди-дюбели крепят теплоизоляцию, облицовку и гипсокартон, металлоконструкции к различным видам твердых оснований.

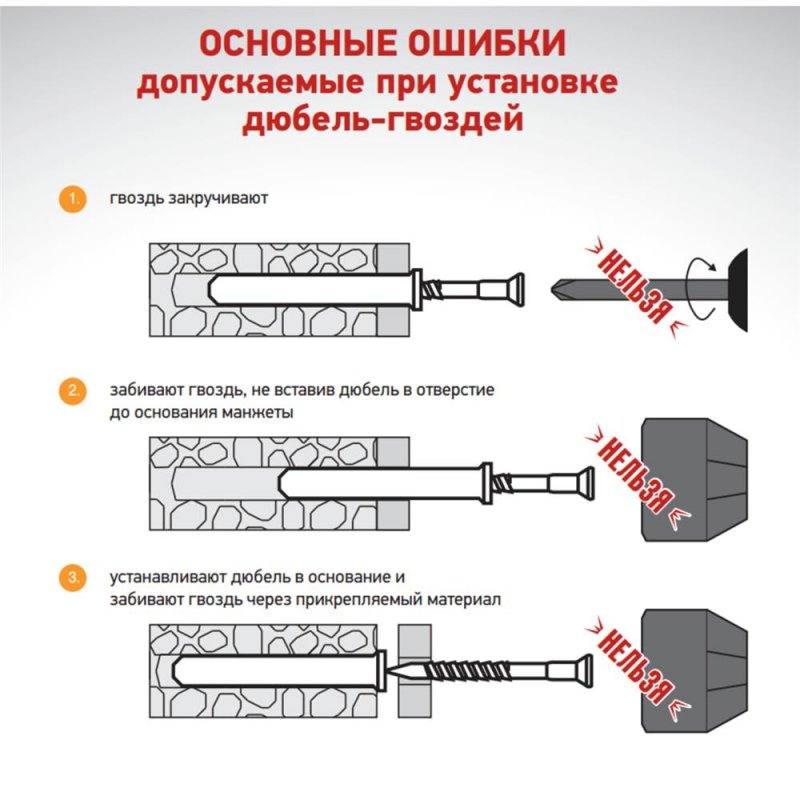

Особенности монтажа при работе с дюбель-гвоздями

В случае, когда идет работа с кирпичной кладкой, нужно учитывать, что кирпич может быть пустотелым. Поэтому нужно внимательно выбрать место под дюбель, аккуратно, на небольшой скорости провести сверление отверстие, затем вставить в него дюбель и вбить гвоздь.

Работа с бетонными стенами аналогична, но здесь уже можно не соблюдать низкую скорость сверления при проделывании отверстия. Особенной осторожности требуют гипсокартонные основания, в силу своей малой способности переносить нагрузки. Сначала в гипсокартоновой основе делают отверстие, затем вставляют в него пластиковую распорную часть и закручивают в нее дюбельный гвоздь.

Забивать крепеж силой при помощи молотка в данном случае нежелательно. Не меньшую осторожность и внимательность нужно соблюдать и при соединении гвоздями керамической и облицовочной плитки, перед началом сверления нужно сперва отметить место стеклорезом, проделав ямку, и только после этого начинать медленно и осторожно сверлить.

Монтаж при помощи дюбель-гвоздей ВИДЕО

Поделитесь в соцсетях:

Дюбель-гвозди: какие бывают и как применять | С вашими руками

Содержание ✓

✓ Преимущества любого обнаженного налога
✓ Строительство дубля
✓ Деревянные отрицание
✓ Металлические отрицания
✓ Пластиковые дуля
✓ Типы дуплексов
✓ Пластиковые дупле
✓ Типы дуплексов
✓ Пластиковые дупле
✓ Типы дуплексов
✓ пластиковые дупле
✓ Типы дуплексов
✓ Пластиковые дуля
✓ Типы дуплексов
✓ Пластиковые дупле
icpears. : ВИДЕО

Мир железа огромен и разнообразен, перечислить их все могут себе позволить только всеобъемлющие энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, все знают. Но об их разновидностях мы расскажем вам в этой статье.

ПРЕИМУЩЕСТВА ЛЮБЫХ ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, так как многие используют дюбели для фиксации тяжелых (а иногда и не очень) конструкций.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Причин популярности дюбель-гвоздей несколько. Эта фурнитура используется в основном с целью крепления различных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твердые поверхности, такие как кирпич или бетон, в которые довольно сложно вбить гвоздь или шуруп.

Простота монтажа, пожалуй, один из весомых аргументов в пользу использования этого вида крепежных изделий. С дюбелем справится даже новичок: достаточно просверлить отверстие дрелью или перфоратором, вставить дюбель и прикрутить (закрутить) изделие.

Важным показателем является и высокая надежность такого крепления. Дюбели выдержали испытание временем и подтвердили свою прочность.

И, наконец, по соотношению «цена-качество» это один из лучших элементов крепления на рынке. Стоимость дюбель-гвоздей весьма демократична – всегда можно подобрать метизы по карману.

Ссылка по теме: Шурупы — зачем?

СТРОИТЕЛЬСТВО ДУБЛЯЖА

ЕСТЬ ЛИ НА СТЕНЕ УКРЫТИЕ?

Люстра упадет с потолка? Часто это зависит от одной маленькой детали – дюбеля. Именно он помогает шурупу или крюку настолько плотно «прижиться» в кирпиче или бетоне, что даже большой вес не сможет вытащить крепеж из стены.

Как известно, дюбель-гвоздь представляет собой набор, состоящий из крепежа и дюбеля. Крепеж может быть обычным гвоздем, если дюбель без резьбы, или шурупом, если дюбель резьбовой.

Сам дюбель может быть пластиковым (самый распространенный вариант на сегодняшний день), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЕНИ

Когда пластиковые дюбели еще не получили широкого распространения, в домашних условиях вместо них использовались деревянные дюбели-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших усилий и времени, дюбель часто колется и разваливается, после чего его уже нельзя использовать. А если не расколотый, то вытащить из него гвоздь или шуруп проблематично: отбивная выскакивает из отверстия в стене вместе с гвоздем. Разумеется, такая конструкция требовала доработки.

МЕТАЛЛИЧЕСКИЕ ОТВЕРСТИЯ

Этот вид крепления появился относительно недавно и имеет определенные конструктивные особенности. На металлическом стержне нет насечек резьбы, то есть дюбель просто гладкий. Второй элемент — втулка, в которую вставляется гвоздь: она тоже металлическая и при забивании гвоздя ломается и прочно фиксируется в отверстии. Этот крепеж считается несъемным, после установки его просто не демонтируют.

Такие дюбеля рекомендуются для крепления изделий средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДУПЛИ

В категории пластиковых дюбелей мы решили объединить все разновидности этих креплений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!
Первый запатентованный дюбель появился в Великобритании в 1913 году. Тогда инженер Джон Джозеф Роулингс придумал способ надежно зафиксировать шуруп в кирпичной кладке. В цилиндр из джутового волокна был вкручен шуруп, который раздвигал стенки цилиндра, препятствуя выпадению крепежного элемента из отверстия. С тех пор прошло более ста лет. Идея не сильно изменилась, не так ли?

Этот наиболее распространенный вид дюбелей представляет собой пластиковый элемент со специальной структурой, позволяющей надежно закрепить его внутри материала. Пластиковый дюбель делится на две основные части: бесспорную часть и распорную рабочую часть. Последняя расширяется и меняет свои размеры при попадании внутрь элемента крепления.

Также дюбель может иметь манжету — найм вокруг отверстия, не допускающий проваливания крепления в просверленное основание или в фиксируемый материал. Дюбель-гвозди применяются для крепления изделий к бетону, кирпичу, камню, другим твердым твердым материалам. Также есть крепеж, предназначенный для работы с пустотелыми материалами, ДСП и гипсокартоном.

ВИДЫ ДУПЛЕКСОВ

УНИВЕРСАЛЬНЫЙ ДУБЕЛЬ

Нейлоновые дюбели подходят для всех строительных материалов. Универсальный принцип работы (завязывание узлом или разворотом) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Завинчивание шурупов обеспечивает расширение дюбеля в строительном материале и сцепление с пустотелыми материалами. Подходит для шурупов по дереву, шурупов для ДСП и шурупов. Для обеспечения оптимального направления винта дюбель имеет надрез под углом. Зубчатые запорные элементы предотвращают прокручивание дюбеля в отверстие.

Это обеспечивает максимально возможную надежность установки.

Этот дюбель можно использовать для подвешивания картин, светильников, шкафов, карнизов, для крепления плинтусов и т.д.

Смотрите также: Вагонка: категории и виды четырехсторонний шаг, обеспечивающий оптимальное распределение усилий в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При завинчивании шурупа дюбель SX расширяется в четырех направлениях, обеспечивая надежную фиксацию в материале. Шейка дюбеля не создает упора, тем самым предотвращается действие распорных сил на поверхность материала при завинчивании шурупа. Это исключает повреждение плитки и штукатурки. Выступающий край защищает дюбель от соскальзывания в отверстие, обеспечивая простоту установки. Этот тип дюбеля подходит для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для установки осветительных приборов, навесных шкафов, платяных шкафов, кронштейнов для телевизоров, отлично подходит для сантехнических инсталляций (ванны и туалеты). Также подходит для наружных работ: крепления почтовых ящиков, ставней и поручней.

РАЗБОРКА ДУБЛИРОВАНИЯ S

Простой в установке нейлоновый дюбель с двусторонними проставками выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S может быть установлен так глубоко под слоем штукатурки, что он достигает опорного основания и обеспечивает максимальную анкеровку. Геометрия дюбеля позволяет легко установить его в просверленное отверстие. Это способствует быстрой и легкой установке.

При использовании данного типа дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направить силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть заглушку в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает вращение дюбеля в просверленном отверстии.

Используется для установки датчиков движения, плинтусов, навесных шкафов, картин, светильников, полок, карнизов и почтовых ящиков.

БРЫЗГАЮЩАЯ MS DUBE

В целом выполняет те же функции, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля MS позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и заглушка S, заглушка MS может быть забита глубоко в отверстие — чтобы достать ее до несущего основания и обеспечить максимальную надежность крепления. Компактная геометрия облегчает установку, что способствует быстрой и легкой установке.

СОВЕТ Если вы используете шуруп или болт без фаски (например, короткий болт укоротили болгаркой), снимите фаску на резьбе, чтобы облегчить вкручивание шурупов и шпилек с резьбой.

ДУБЕЛЬ НЕЙЛОНОВЫЙ

Мощная нейлоновая прокладка с латунным конусом предназначена для болтов и винтов с метрической резьбой. Большой внешний диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это обеспечивает простой и надежный монтаж. Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки, а также повторно использовать точки крепления. Отлично себя проявляет в бетоне и натуральном камне с плотной структурой.

ЛАТУННЫЕ ЩЕТКИ MS

Компактная конструкция латунного дюбеля с метрической резьбой снижает требуемую производительность сверления.

Структура поверхности дюбеля предотвращает его вращение в отверстии, что повышает надежность монтажа.

Внутренняя резьба позволяет использовать стандартные метрические винты или резьбовые шпильки. Завинчивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надежную фиксацию.

Применяется для крепления деревянных и металлических оснований к бетону, кирпичу, твердым породам. Его также используют для крепления полок в подвалах, поручней, стеновых панелей и даже для подвесных котлов.

СОВЕТ
Если перед монтажом нужно немного удлинить латунный дюбель, в него можно вкрутить метрический винт.

METAL SPLASH DUPLEX FMD

Металлический распорный дюбель FMD специально разработан для саморезов по дереву и ДСП. Ввинчивание скребка вызывает расширение наружных металлических зубьев дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения – монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность анкера FMD обеспечивает оптимальное направление шурупа и позволяет использовать при монтаже один из самых распространенных саморезов — по дереву и ДСП.

СОВЕТ При установке дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон) их можно забить прямо в сам материал, без предварительного засверливания.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Заглушка для газобетона GB допущена к применению в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм ² , а также в газобетонных стеновых плитах и плитах с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надежность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, фасадных элементов и кровельных конструкций из дерева и металла. Преимуществом таких дюбелей является возможность их использования не только внутри помещения, но и снаружи. Для этого нужно использовать саморез из нержавеющей стали. Наружные ребра спиралевидной формы обеспечивают плотную посадку мягкого строительного материала с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЫБЕЛЬ ДЛЯ ГАЗОБЕТОНА ФТП ТО И ФТП М

Дюбель капроновый универсальный для газобетона ФТП К отличается от других видов тем, что подходит как для шурупов по дереву, так и для шурупов с метрической резьбой. Наружная резьба специальной формы обеспечивает практически неразборную анкеровку и, как следствие, надежную фиксацию в газобетоне за счет плотной посадки. Это обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Можно использовать для установки радиаторов, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и крепится стандартным шестигранником, поэтому нет необходимости использовать биты FTP EK.

ПРИМЕЧАНИЕ! Для установки дюбеля достаточно иметь молоток – специальный инструмент не требуется. Это значительно экономит время. Если все же используется инструмент (перфоратор), используйте режим сверления с выключенным ударом.

ЛАТУННЫЕ ДУБЕЛЬ РАД

Анкеры латунные для тонких плит и твердых строительных материалов предназначены для крепления ручек, мебельных щитов и кронштейнов.

Для короткого латунного дюбеля RA 4 требуется очень маленькая глубина отверстия, что делает его пригодным для тонкой ДСП. Специальная структура поверхности предотвращает вращение дюбеля в просверленном отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям установки.

ПРИМЕЧАНИЕ! Единственное, что следует учитывать, это то, что эти дюбели устанавливаются с помощью шестигранной металлической насадки FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в своем наборе инструментов.

Ссылка по теме: Какие бывают уплотнители и что лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНИ ТВ/ТБВ

Дюбель ТВ/ТВВ специально предназначены для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия упругого элемента позволяет поглощать вибрации, предотвращая появление царапин.

Дюбель распорный пластмассовый подходит для крепления деревянных ступеней и деревянных панелей толщиной менее 30 мм в пустотелый стальной профиль (для этого используйте дюбель) или в сплошные строительные материалы (здесь пригодится дюбель TVB) .

Для дюбеля TV требуется очень маленькая полость благодаря короткому v-образному распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Крепеж мебельный

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или самодельный предмет мебели — невозможна без крепежа. Мы расскажем, какое оборудование рекомендуется для использования в каждом конкретном случае.

Саморезы

Сегодня практически не используются такие виды крепежа, как гвозди и шурупы, однако наиболее распространенным крепежом для мебели по-прежнему являются так называемые саморезы. Основное их отличие от шурупов в том, что они сделаны из закаленной стали, шаг резьбы больше, а гребень выше. Кроме того, кончик шурупа заточен, что во многих случаях позволяет не засверливать предварительно.

Однако при изготовлении мебели следует учитывать, что без сверления шуруп может отклониться от нужного направления и выскочить в самом неудобном месте или даже привести к растрескиванию или отслоению крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метизы. Да и само сиденье под голову желательно углубить или разозлить. Это можно сделать сверлом большего, чем головка шурупа, диаметра.

Для зенкерования существует специальное приспособление, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нем. При этом операции сверления и зенкерования совмещены, что экономит время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С небольшой натяжкой разновидностью саморезов можно назвать евровинт, широко применяемый в мебели, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Эта функция позволяет быстро и надежно соединить детали мебели. Головка евровинта может иметь крестообразную прорезь или углубление под шестигранный ключ. Поэтому при покупке стоит обратить на это внимание и при необходимости приобрести набор шестигранных ключей или биту для отвертки нужного размера.

Используя еврошурупы, необходимо просверлить отверстия специальным инструментом — дрелью, совмещенной с фрезой. Это так и называется — сверло для подтверждения. Купить его можно в любом магазине, где продаются скобяные изделия и инструменты. Без этого простого приспособления крепить детали мебели к евровинту просто невозможно. В дальнейшем головки еврошурупов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Стяжка поперечного сечения

Часто готовые тумбы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий друг с другом используется специфический элемент крепления, который называется перекрестной стяжкой. Представляет собой соединение двух частей: одна часть представляет собой полую трубку с резьбой внутри, вторая — винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, наподобие головок винтов, с крестообразными прорезями под отвертку или соответствующую биту отвертки.

Эксцентриковая стяжка

В случаях, когда необходимо сделать соединение скрытым или незаметным снаружи, применяют более сложные крепления. Одним из них является эксцентриковая муфта. Он представляет собой сразу три детали. Одна часть – это сам эксцентрик, который устанавливается в высверленное в первой детали углубление. Второй – шпилька со специальной головкой. Шпилька вкручивается в третью деталь – сиденье, которое ставится в отверстие, выбранное в ответной части второй детали шкафа. Головка штифта входит в приемное отверстие эксцентрика, сам эксцентрик проворачивается простой, но достаточно большой и прочной шлицевой отверткой по часовой стрелке до упора.

Для эксцентриковых стяжек необходимы специальные сверла. Их называют сверлами Форстнера. Их особенность в том, что поверхность просверливаемого отверстия остается ровной, а не конической, как у обычного сверла.

Диаметр таких сверл должен соответствовать диаметру эксцентрика и посадочного гнезда. Такие скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу не всегда возможно. А на фабриках, производящих мебель для таких работ, используют специальные шаблоны – кондукторы.

Уголки мебельные

Уголки мебельные, широко используемые для соединения мебельных щитов, не потеряли своей популярности. Существует множество видов крепежа как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветах, так что можно достаточно точно подобрать цвет панели.

Для стекол и зеркал

Популярные сегодня стекла или зеркала фиксируются на деталях с помощью специальных клеевых составов, фигурных зажимов с резиновыми вставками или путем сверления отверстий непосредственно в стекле. Выбирая этот тип крепежа, следует обратить внимание на вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению данного типа арматуры.

Внимание!
Для того, чтобы просверлить отверстия в стекле или зеркале, необходимо использовать специальные сверла.

Во время работы важно охлаждать обрабатываемую область водой. Закаленное и армированное стекло нельзя сверлить самостоятельно. Такую работу придется доверить профессионалам.

Какой дюбель для какого материала

	UX	СХ	С	МС	М	МС	Ящур	ГБ	ФТП ТО/ ФТП М	РА 4	ТВ / ТБИ
Бетон	+	+	+	+	+	+	+				+
Кирпич	+	+	+	+		+	+
Полые блоки	+	+	+	+			+
Пустотные плиты	+	+					+	+
Натуральный камень с плотной структурой	+	+	+	+	+	+	+
Газобетон	+	+					+	+	+
Массивные гипсовые панели	+	+					+		+
Полый стальной профиль											+
ГКЛ, ГВЛ	+									+
ДСП	+									+
Пластиковые панели										+

МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО

Мебельный крепеж. ТОП 10. Мебель своими руками.

Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Деревянные гвозди | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Что получится, если к прочности дюбеля добавить легкость шурупа? Дюбель Миллера. Система недорогая и простая в использовании. Просто просверлите отверстие, приклейте и вбейте колышек, а затем вырежьте или отшлифуйте его заподлицо. Miller Dowel — это высокотехнологичный штифт, который делает больше, чем просто скрепляет соединение. Он действует как гвоздь или шуруп, стягивая детали вместе, когда вы вставляете дюбель Миллера на место. Ступени имеют ключевое значение: дюбели имеют ступенчатую форму, и сверло TruFit, используемое для предварительного засверливания, имеет соответствующую ступенчатую форму. Что делает дюбели Миллера такими эффективными, так это взаимосвязь между шагами сверла и дюбелями. Детали обрабатываются таким образом, что верхнее плечо опустится до того, как это сделают остальные шаги. Когда вы постукиваете по головке молотком, устанавливая дюбель, вы на самом деле стягиваете части вместе, как это делает головка гвоздя или шурупа. Ребра дюбеля обеспечивают некоторое сцепление с соединением, а также обнажают торцевые волокна на дюбеле.

Торцевое волокно впитывает влагу из клея, в результате чего дюбель набухает внутри отверстия. Нижняя часть предварительно просверленного отверстия автоматически оказывается глубже, чем длина дюбеля, создавая карман для излишков клея. Ступени также позволяют протолкнуть дюбель глубоко в отверстие, прежде чем он соприкоснется. Это предотвратит выдавливание клея из дюбеля на лицевую сторону вашей работы. Наконец, ступени позволяют очень легко вбить длинный дюбель в идеально подогнанное отверстие, что очень сложно сделать с прямыми дюбелями. в ту же проблему, используя винты. Дюбель Миллера предназначен для стыковых или нахлесточных соединений, где в противном случае вы могли бы использовать винты и дюбели. Замечательно, что отверстия автоматически закрываются, но в отличие от заглушек, изготовленных по индивидуальному заказу, которые помещаются на винты, Miller Dowel оставляет торцевое зерно открытым, а не лицевое, что будет отличаться от окружающего дерева. Предварительное сверление можно выполнить ручной дрелью. Фактически, отверстия, просверленные под небольшим углом, что является обычным побочным эффектом ручного сверления, создают эффект ногтей на ногах, который помогает удерживать детали вместе. Дюбели Miller доступны в трех размерах: Mini-X рассчитан на 1/2 дюйма. материал, 1X для 3/4 дюйма. материала и 2X для размеров от 3/4 до 1-3/4 дюйма. материал. Для каждого размера требуется свое сверло. Дюбели можно приобрести в различных породах, включая березу, вишню, орех, дуб, ипе и тик. Ипе и тик — отличный выбор для проекта на открытом воздухе. Цены варьируются в зависимости от вида дюбеля.

Источники
Miller Dowel Co., (866) Wood-Peg, www.millerdowel.com, дюбели Miller: дюбели Mini-X, береза, 100 шт. за 14 долл. США
1 шт. береза, 40 за 11 долларов, бита Mini-X TruFit, 10 долларов, 1 бит TruFit, 17 долларов, 2 бита TruFit, 18 долларов, комплекты: комплект Mini-X с битой TruFit и 100 березовыми дюбелями, 23 доллара, 1 комплект с битой TruFit и 50 березами. дюбели, 25 долларов США
Комплект 2X с насадкой TruFit и 50 березовыми дюбелями, 30 долларов США.

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине.
