Виды цоколь: Типы цоколей

Типы цоколей

При выборе светодиодной лампы или светильника всегда необходимо обращать внимание на тип ее цоколя, иначе она может не подходить патрону светильника.
При проектировании светодиодных ламп, учитываются уже существующие виды цоколей. Поэтому для замены традиционной лампы на светодиодную нужно всего лишь подобрать лампу с подходящим цоколем.

У цоколей своя система обозначений. Она состоит из нескольких элементов:

Первая буква указывает на тип цоколя:

• E — резьбовой цоколь (Эдисона)
• G — штырьковый цоколь
• R — цоколь с утопленным контактом

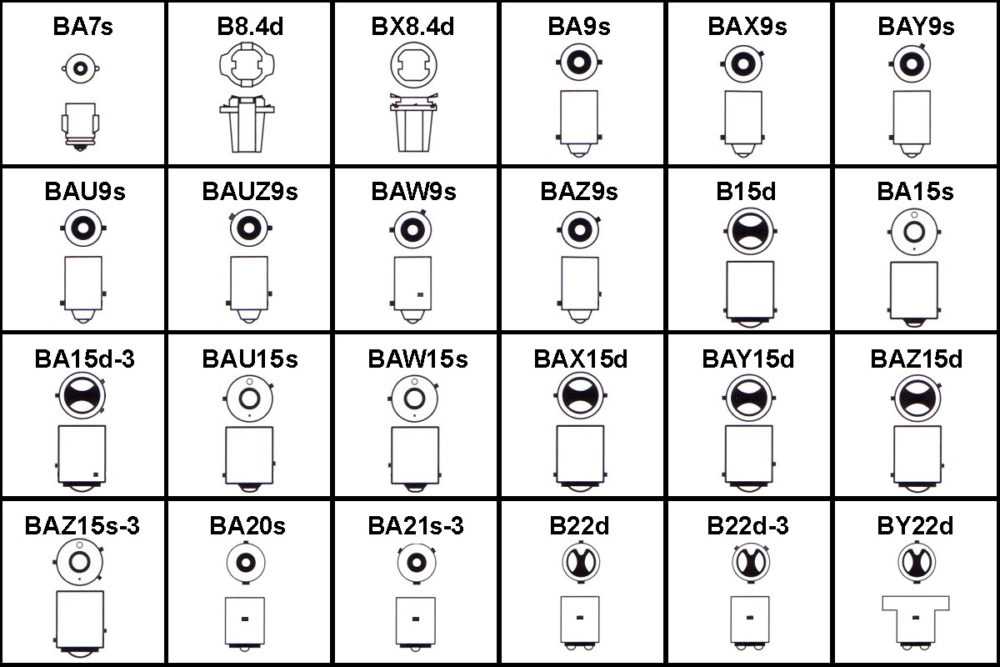

• B — штифтовой цоколь (байонет)
• S — софитный цоколь
• P — фокусирующий цоколь

Число указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:

• s — один контакт
• d — два контакта
• t — три контакта
• q — четыре контакта
• p — пять контактов

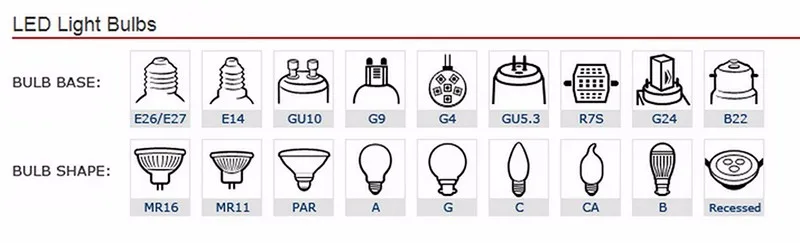

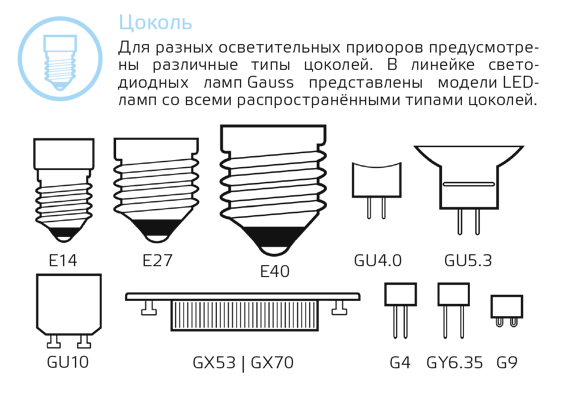

Типы цоколей и их обозначения

GU 5. 3 IEC 7004-109	B 15 d IEC 7004-11 DIN 49721	R7s-7 IEC 7004-92 DIN 49750	RX 7 s RX 7 s-24 IEC 61-1 DIN 49640	G 23 IEC 7004-69	G 24 d-1 IEC 7004-78

Социальные кнопки для Joomla

Типы и виды цоколей ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Содержание:

1. Разновидности цоколей
2. Резьбовой держатель
3. Штырьковый вид
4. Как выбрать лампу освещения

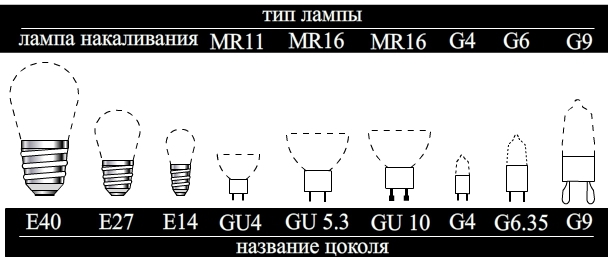

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

• резьбовой – Эдисона Е;
• штырьковой G;
• штифтовой B;
• цоколь, контакты в котором утоплены – R;
• фокусирующий – Р;
• софитный аналог S;
• кабельный вид К;
• телефонный – Т;
• бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

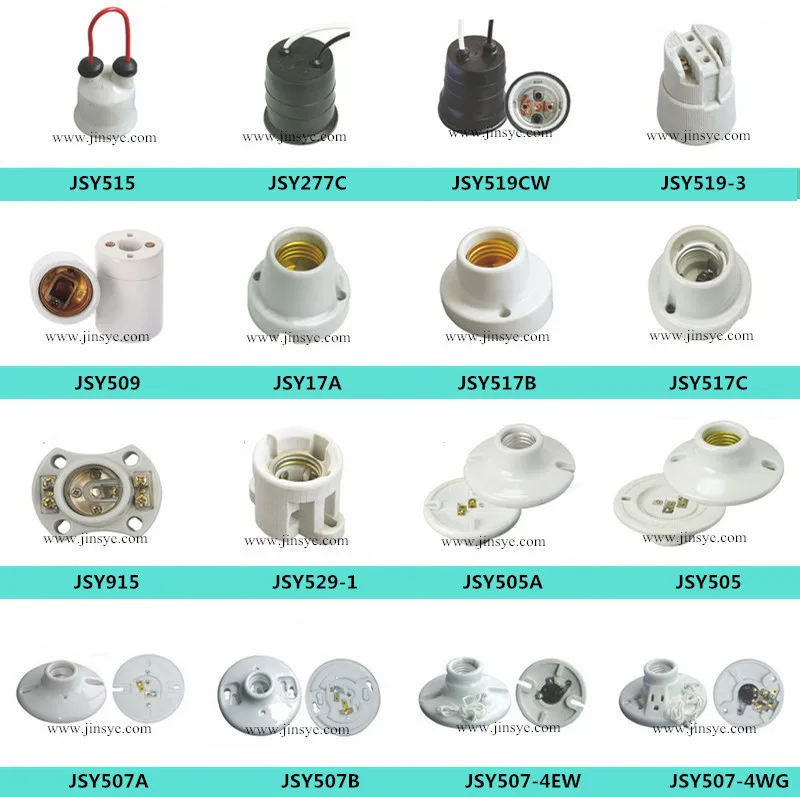

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

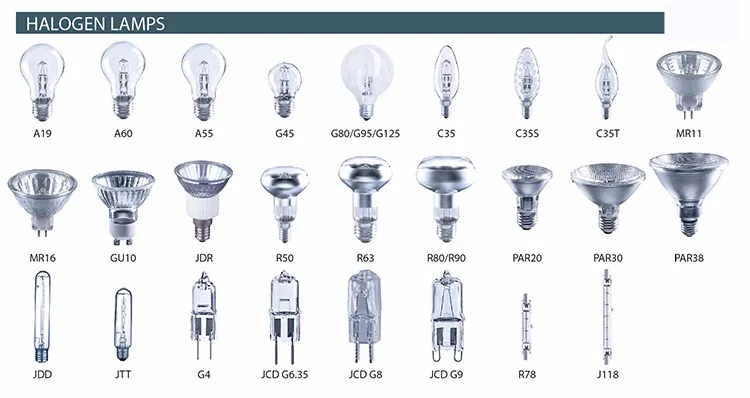

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

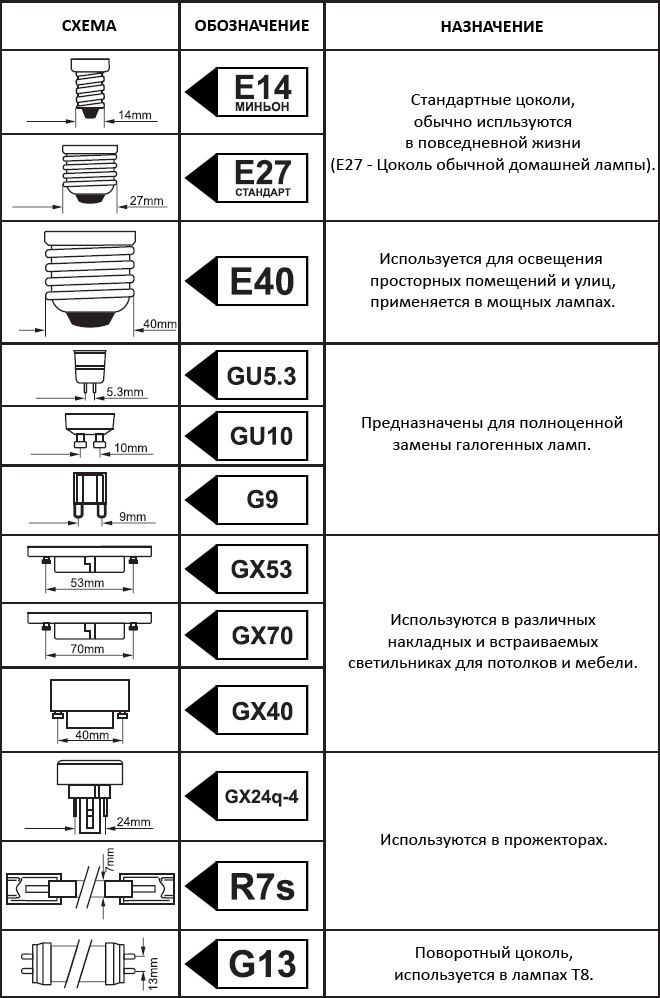

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

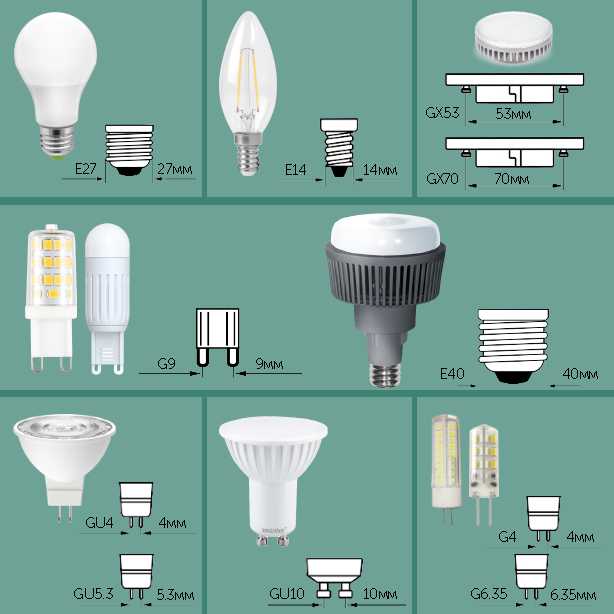

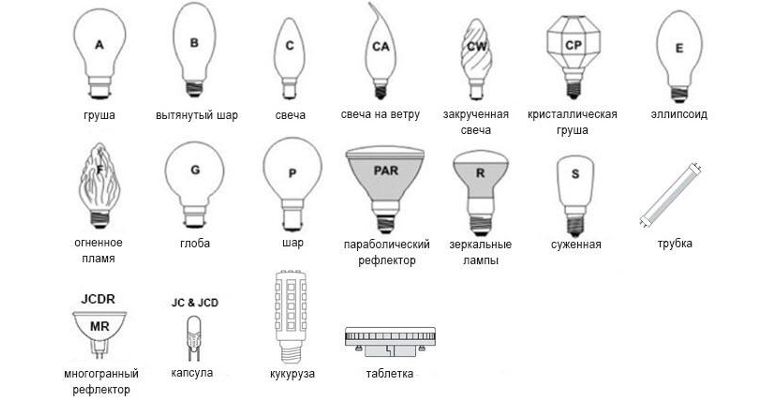

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Различия между стяжной балкой и цокольной балкой в ​​строительстве

🕑 Время чтения: 1 минута

Балка — это горизонтальный конструктивный элемент, устанавливаемый в зданиях для передачи нагрузок от вышележащих конструкций на колонны, стены и фундамент. Среди различных типов балок, используемых в строительстве, поперечные балки и цокольные балки являются двумя распространенными типами.

Цокольная балка строится на уровне цоколя, а анкерная балка строится над уровнем цоколя.

В этой статье объясняются различия между цокольными балками и анкерными балками, используемыми в строительстве.

Плинт-луча	Tie-Beam
Plint здания.	Анкерная балка представляет собой элемент балки, установленный на высоте выше уровня пола для связывания или соединения двух элементов колонн или стропил.
Основная функция цокольной балки – удерживать вместе все колонны и стены для равномерной передачи нагрузок на фундамент.	Основная функция анкерной балки состоит в том, чтобы действовать как прерыватель длины для колонны, когда высота потолка превышает нормальную высоту. В таких ситуациях к колоннам присоединяется поперечная балка, чтобы уменьшить их эффективный размер и коэффициент гибкости.
Цокольные балки участвуют во всех видах передачи нагрузки.	Анкерные балки не участвуют в передаче вертикальной нагрузки, но воспринимают осевую сжимающую нагрузку. Они используются для увеличения жесткости конструкции.
Цокольные балки изготавливаются только на уровне цоколя.	Анкерные балки устанавливаются в любом месте между уровнем цоколя и уровнем пола для колонн высотой более 4-5 метров.
Цокольная балка уменьшает дифференциальную осадку, предотвращает выход трещин на стену и проникновение влаги.	Анкерная балка эффективно предотвращает разрушение колонны или удерживает вместе стропила и колонны в ферменной системе.
Цокольные балки изготавливаются из армированного цементобетона в конструкциях.	Анкерные балки могут быть изготовлены из стали, дерева или железобетона в зависимости от типа конструкции здания.

Цокольные балки представляют собой тип анкерных балок, устанавливаемых на уровне цоколя. Но оба типа различаются в зависимости от функции, которую они выполняют в здании.

Часто задаваемые вопросы

Что такое плинтус?

Цокольная балка представляет собой балочный элемент, сооруженный на уровне цоколя и разделяющий надстройку и подконструкцию здания.

Для чего нужна цокольная балка?

Основная функция цокольной балки – удерживать вместе все колонны и стены для равномерной передачи нагрузок на фундамент.

Что такое поперечная балка?

Анкерная балка представляет собой элемент балки, установленный на высоте выше уровня пола для связывания или соединения двух элементов колонн или стропил.

Каковы основные различия между цокольной балкой и стяжкой?

Цокольные балки представляют собой тип анкерных балок, устанавливаемых на уровне цоколя. Но оба типа различаются в зависимости от функции, которую они выполняют в здании.

Подробнее

Исследование грунта и типы фундаментов на основе свойств грунта

Разница между газобетонными блоками и глиняным кирпичом

В чем разница между опорной балкой и опорной балкой?

В чем разница между анкерной балкой и плинтусной балкой?

Основное различие между цокольной балкой и анкерной балкой заключается в том, что анкерная балка может быть на любом уровне, а цокольная балка находится на уровне цоколя. Но подождите, это всего лишь основа многих других различий, существующих между анкерной балкой и цокольной балкой.

Для чего используется балка в строительстве?

Балка, как мы все знаем, представляет собой двухмерный конструктивный элемент рамной конструкции или конструкции, поддерживаемой балкой.

Основная цель обеспечения балки состоит в том, чтобы передать возложенную нагрузку, как стационарную, так и активную, на стену или колонну в зависимости от того, что спроектировано на основе структурных требований здания.

Балки предназначены для сопротивления изгибающим или изгибающим напряжениям как основным, а касательным напряжениям как незначительным.

Причина и/или цель установки балки в здании состоит в том, чтобы перекрыть зазор или иметь некоторое пространство или проем, такой как дверь или окно.

Что такое цокольный уровень в строительстве?

Уровень цоколя — это, в основном, уровень верхней части первого этажа, который обычно находится выше уровня земли.

Под уровнем земли мы подразумеваем естественный уровень поверхности. Уровень цокольного этажа является уровнем отделки поверхности внутренней части здания.

Причина, по которой уровень цоколя должен быть немного выше уровня земли, состоит в том, чтобы предотвратить попадание дождевой или другой сточной воды внутрь здания и, с другой стороны, обеспечить достаточный дренаж поверхностных вод здания.

«Величина уровня определяется с учетом будущих тенденций в местности, таких как повышение уровня дороги и т. д.».

Что такое плинтусная балка?

Теперь вы знаете, что такое уровень плинтуса ;  что касается цокольной балки, то простыми словами, это балка на уровне цоколя.

Цокольная балка в рамной конструкции предназначена для соединения всех колонн, тем самым уменьшая полезную длину и тем самым уменьшая гибкость колонн.

Типы цокольной балки

Балка цоколя на самом деле является ленточной, т. е. проходит по периферии конструкции на уровне цоколя и в основном усилена как минимум двумя основными стержнями вверху и двумя стержнями внизу с минимальным диаметром 10 мм.

Во избежание усадочных разрушений при сдвиге в цокольной балке хомуты не менее № 3 используются на расстоянии 150 мм.

Назначение цокольной балки?

Цокольные балки обычно используются в том случае, если фундаменты немного глубже и, таким образом, выполняют роль распорного или связующего элемента.

Еще одна причина использования цокольной балки – избежать дифференциальной осадки в здании. Это связано с тем, что вся нагрузка на стену ложится на цокольную балку, находящуюся под ней.

В скелетной системе, которая является другим названием каркасной конструкции; цокольная балка  это первая балка, которая будет построена после фундамента.

В качестве чистового пола уровень первого этажа сохраняется выше уровня земли; пустой зазор и пустоту заполняют уплотненной почвой, чтобы получить устойчивую поверхность для возводимого пола.

Балка цоколя обычно должна быть достаточно прочной, чтобы нести наложенную кирпичную стену, а также связывать колонны и конструкцию.

Принимая во внимание структурные требования здания; цокольная балка может быть как усиленной, так и не усиленной.

Однако в настоящее время балка цоколя обычно армируется, что также рекомендуется согласно сейсмическим нормам некоторых стран.

Высота балки цоколя

Что ж, это очень интересный вопрос, потому что существует множество факторов, которые необходимо учитывать для определения идеальной высоты балки цоколя. Два основных фактора, которые вы должны учитывать при выборе высоты цоколя для вашего здания:0003

1. Дорожный уровень
2. Циклы замены коврового покрытия в вашем районе.

В основном естественный уровень земли участка глубже уровня дороги, поэтому, если цоколь не предусмотрен, участок будет в основном погружен в воду до естественного высыхания на солнце. Таким образом, принимая во внимание уровень стока с дорожного покрытия и состояние дренажа в вашем районе, вы должны определить такой уровень, который защитил бы ваш дом от любого стока из окружающей среды.

В большинстве муниципалитетов укладка бетона на местные дороги обычно выполняется через год или около того без сколов первоначального дорожного покрытия, поэтому вы должны выбрать такую ​​высоту для вашего цоколя, чтобы любое повторное ковровое покрытие не могло повлиять на ваш дом из-за сырости. и поверхностный сток.

Что такое поперечная балка?

Анкерная балка в строительстве похожа на основную балку, которая соединяет две колонны на любой высоте над уровнем пола.

Разница между стяжной балкой и цокольной балкой

Анкерная балка; Вы будете поражены, прочитав, что плинтусная балка на самом деле называется стяжной балкой. На самом деле поперечная балка слова является более широким термином; один тип анкерной балки — это плинтусная балка. Основное различие между анкерной балкой и цокольной балкой заключается в «возвышении», на котором предусмотрены балки. Балка цоколя устанавливается на уровне цоколя, а анкерная балка — где-то выше уровня цоколя и уровня пола.

Назначение анкерной балки

Анкерные балки предназначены для использования в качестве отрезка длины колонн для уменьшения их полезной длины и уменьшения коэффициента гибкости в случае, если высота крыши немного больше.

”Связные балки также отличаются от основной и второстепенной балки. Первичная и второстепенная балки в каркасной конструкции несут нагрузку от пола, тогда как анкерная балка не воспринимает нагрузку от пола, а только нагрузку от стены».

Конструкция анкерной балки

Анкерные балки предназначены для восприятия дополнительной нагрузки стен из кирпича или блоков над ними, а также различной осадочной нагрузки здания.

Высота анкерной балки

Анкерная балка обычно рекомендуется для колонны, если ее высота превышает 4-5 метров. Тем не менее, проектировщик должен контролировать длину изгиба колонны, чтобы она не была тонкой.

Вы когда-нибудь задумывались, почему в кресле предусмотрена подставка для ног? На самом деле это предназначено для того, чтобы связать четыре ножки стула, чтобы уменьшить открытие или силу отправки в ножках стула.

Надеюсь, теперь вы можете ответить, в чем разница между цокольной балкой и анкерной балкой, а также задать дополнительные вопросы, например, что такое уровень цоколя; что такое первичные лучи; что такое вторичные лучи. Вы также поняли, почему предусмотрена цокольная балка и почему предусмотрена анкерная балка. Каково влияние анкерной балки на колонны или каково влияние плинтусной балки на колонны.

Фундаментные анкерные балки

Вы когда-нибудь слышали о ленточных фундаментах? Ленточный фундамент в основном используется, когда колонны эксцентричны из-за ограничений по свойствам.

Таким образом, чтобы избежать дополнительного момента из-за эксцентриситета колонн, предусмотрена анкерная балка, которая соединяет два изолированных фундамента.

Этот тип анкерной балки также называется ленточной балкой. Горизонтальная основная арматура ленточных балок выведена в изолированные фундаменты, а уровень ленточной анкерной балки несколько выше уровня фундамента фундамента.

Конструкция анкерной и цокольной балки

Процедура изготовления цокольной и анкерной балки аналогична по своему характеру. После достижения уровня конструкции для цоколя и анкерной балки закрепляется арматура, включая основную арматуру как сверху, так и снизу. Стяжки должным образом закреплены, имеют рассчитанное пространство с учетом покрытия балки. Затем опалубка и опалубка фиксируются должным образом, опоры проверяются, чтобы избежать смещения или смещения конструкции. Бетон заливается либо с помощью машины Transit Mixer, либо вручную через ведра в зависимости от характера и объема проекта.

Что такое перемычка?

”Читая о цокольной балке, не запутайтесь и о перемычке; балка перемычки предназначена для того, чтобы иметь свободное пространство для строящегося окна или для открывания двери».

Перемычка представляет собой сравнительно тонкий горизонтальный элемент, который устанавливается на проемах в стенах, таких как окна, двери и т. д., чтобы нести нагрузку от стены над проемом и передавать ее на стороны проема. Иногда в некоторых зданиях предусмотрена и ленточная перемычка, если уровень перемычки всех проемов здания одинаков.

Типы пучков перемычки

Существуют различные типы пучков перемычки, используемые на основе требований к прочности и сервисаблии, такими как:-

2. деревянные перемычки
3. предварительно напряженные перемычки

Назначение балки-перемычки

Одной из целей изготовления перемычки также является обеспечение устойчивости здания в случае сейсмических воздействий.
