Виды арматуры: Все виды арматуры для строительства, используемые марки и типы

Виды арматуры в зависимости от особенностей конструкции

Один из наиболее важных показателей — тип профиля. Арматура может быть гладкой или периодического профиля.

Гладкая арматура

Этот вид проката представляет собой металлический стержень: гладкий, матовый, без зубьев и насечек по всей поверхности. Изготавливается с применением углеродистой стали. Используется для изготовления железобетонных конструкций, не несущих больших нагрузок на разрыв.

Для производства этой арматуры используется марка стали Ст3. Степень раскисления может быть: полуспокойной, спокойной и кипящей. Выпускается диаметром от 6 до 40 мм с пределом текучести в 235 Н/кв. мм. Может изготавливаться со специальным обозначением в виде буквы «С», указывающий на особое применение.

В соответствии с ГОСТом 10884-94, гладкая арматура выпускается классом от Ат800 до Ат1200.

Указываются дополнительные особенности: буква «С» значит, что можно сваривать. Обозначение с буквой «К» указывает на устойчивость к коррозии.

Гладкая арматура разделяется на классы и имеет цветовую маркировку:

• Ат 800 — зеленая,
• Ат 800 К — зеленая и красная,
• Ат 1000 К — синяя,
  Ат 1200 — черная.

«Металл-холдинг» реализует гладкую арматуру распространенного диаметра: 10, 12, 16 мм. Длина прутьев достигает до 12 м.

Арматура периодического профиля

Другой вид металлопроката — это арматура периодического профиля. Она в отличии от гладкой имеет по всей поверхности ребра, насечки, рифления. Выпускается трех типов: серповидная, кольцевидная и смешанная. Такой вид арматуры производится из углеродистой или низколегированной стали. Кто-то может подумать, что она лучше чем гладкая, однако это будет неправильное заключение — у каждого вида свое предназначение.

• Кольцевая — представляет собой прутья с равномерно размещающимися под определенным углом к стержням выпуклыми кольцами или ребрами. Отличительной особенностью является высокая степень сцепления с бетоном. Благодаря чему бетонная конструкция становится достаточно крепкой. Срок службы может быть 50 лет и больше.
• Серповидный — этот вид профиля схож на кольцевидную арматуру, отличие в том, что имеется больший угол наклона ребер. Такие насечки очень похожи на серпы. Серповидный вид арматуры тоже имеет равномерно расположенные ребра вдоль всего металлического стержня.
• Еще один вариант — смешанный. Это новый вид арматуры, для высокого класса профиля А500. Он имеет высокие показания сцепления с бетоном, примерно на 20 % выше других типов арматуры. Также здесь улучшены и показатели жесткости.

Металлопрокат периодического профиля выпускают классом А2-А6, а гладкий только А1, хотя под заказ могут изготовить и с другим классом. У нас можно приобрести арматуру периодического профиля марки А500 и А500С. Реализуем металлопрокат диаметром 8, 10, 12, 14, 16 мм. Длина прутьев от 6 до 12.

Компания «Металл-Холдинг» реализует этот и другой вид металлопродукции более 20 лет, продаем только качественное сырье по доступным ценам.

Виды арматуры, классы и классификация арматуры по назначению

‘+ ‘{{n}}’ + ‘{{o}}’ + ‘{{t}}’ + ‘

Одним из самых востребованных видов металлопроката являются металлические прутки, поэтому производители предлагают самые разнообразные виды арматуры потребителям. Изделия отличаются по ряду признаков, основные среди них – назначение, условия использования, материал изготовления, ориентация в возводимой конструкции, способ производства, внешний вид. Также металлопрокат делится на классы, каждый из которых имеет специфические характеристики и особенности применения.

В компании «Региональный Дом Металла» вы можете приобрести практически любую разновидность прутков в зависимости от ваших целей и параметров возводимого или реконструируемого объекта. В нашем каталоге виды и классификация арматуры соответствуют стандартным и общепринятым, для каждой разновидности указаны особенности. Именно поэтому выбор конкретного металлопроката не составит труда.

Классы арматуры

Все классы арматуры, таблица которых представлена ниже, разделяются на основании критериев механических характеристик и узора профиля. Наиболее распространенные классы – это:

• А-I (еще одно обозначение – А240) – производится горячекатаным методом имеет гладкий профиль. Диаметр – от 6 до 40 миллиметров.
• AIII (второе наименование – А400) – имеет профиль с рифленой поверхностью, выступы сделаны под наклоном поперек.
• Aт800 – горячекатаные прутки, которые после прокатки проходят термомеханическое упрочнение на металлургическом стане. Могут иметь и гладкую, и рифленую поверхность. Имеют повышенные показатели коррозионной стойкости, пластичности, прочности.

Особую популярность получила новая разновидность металлопроката, которую начали производить в 1993 году – это А500С. Перечисленная выше арматура (основные виды) по сравнению с ней имеет более высокую стоимость, что делает ее использование экономически невыгодным в большинстве случаев. Изделия марки А500С производятся из стали без легирующих добавок, что позволяет снизить их себестоимость. Они также имеют увеличенную гибкость и прочность. А благодаря отсутствию точек пересечения поперечных и продольных ребер рифленого профиля усталостные трещины в прутках не образуются. Так же у нас вы найдете обратные клапаны, тут.

Классификация арматуры

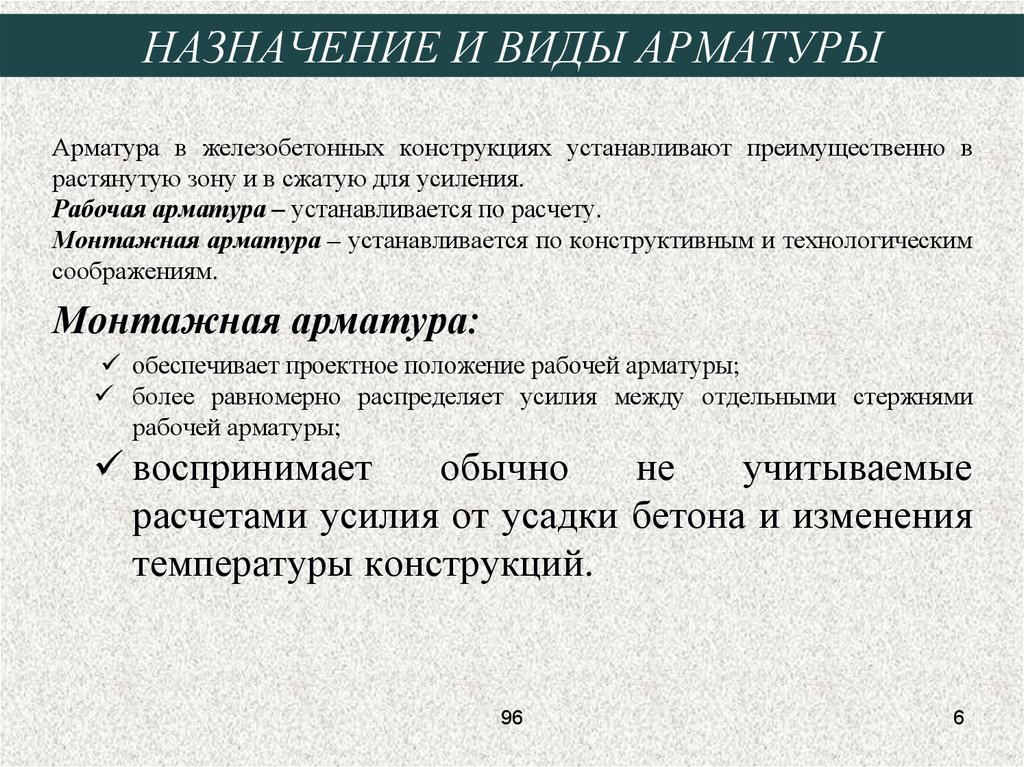

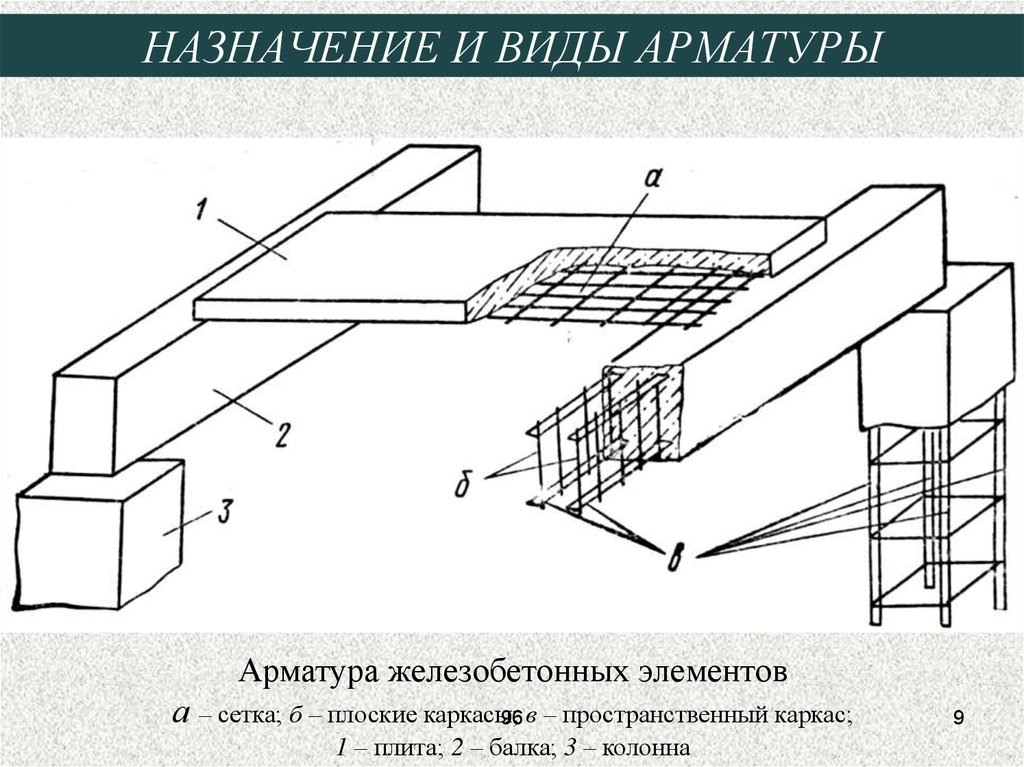

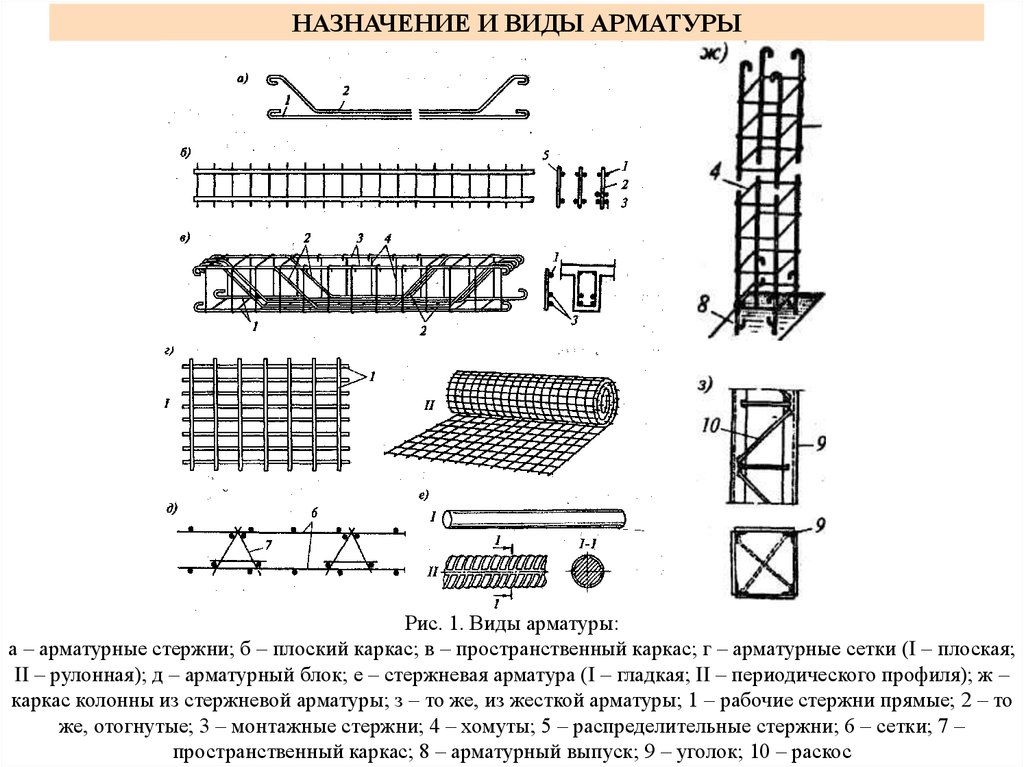

Но изделия отличаются не только по классам. Другая классификация арматуры основывается на назначении:

• рабочая – для элементов, испытывающих основную нагрузку;
• конструктивная – применяется для армирования;
• монтажная – применяется для соединения двух предыдущих разновидностей в каркасные конструкции и сетки;
• анкерная – используется для закладных деталей.

На нашем сайте представлен широкий перечень разнообразных товаров, например рифленый металлический лист: https://rdmetall.ru/list-stalnoy/list-riflenyj/.

Вся арматура, классы назначения которой перечислены выше, также различается по ориентации в конструкции (продольная/поперечная), условиям использования (ненапрягаемая/напрягаемая), внешнему виду (гладкая/с периодическим профилем), способу производства (холоднотянутая/горячекатаная).  Для удобства потребителей ряд металлургических производств наносит на прутки маркировку, указывающую на класс изделий.

Типы фитингов в сантехнических системах различного назначения

🕑 Время чтения: 1 минута

Состав:

• Типы трубной арматуры в водопроводной системе
  • Угловые фитинги
  • Переходные фитинги
  • Тройниковый фитинг
  • Крестовина
  • Муфта
  • Штуцеры
  • Переходники
  9000 9 Olet
  • Заглушка
  • Крышка
  • Клапаны в фитингах

• Колено
• Переходник
• Тройник типа
• Крестовина
• Муфта
• Союзы
• Адаптеры
• Олет
• Заглушка
• Крышка
• Клапан

Угловые фитинги

Фитинги переходной трубы

Фитинг тройникового типа

Крестовина

Муфта

Союзы

Адаптеры

Олет

• Стыковая сварка
• Сварка внахлест Olet
• Втулка с резьбой
• Колено
• Олет для сосков
• Боковой штифт
• Стрелолет
• Фланцевое отверстие

Заглушка

Крышка

Клапаны в трубопроводной арматуре

• Задвижка, пробковый клапан и шаровой кран — используются только для изоляции
• Шаровой клапан — используется для дросселирования
• Обратный клапан — используется для предотвращения обратного потока (невозвратного)
• Поворотный затвор — используется как для изоляции, так и для дросселирования
• Мембранный клапан – используется как для изоляции, так и для дросселирования

Понимание различных типов трубной арматуры

• Адаптеры Переходники представляют собой фитинги, используемые для увеличения длины участков и/или изменения типа соединения на конце участка трубы. Последняя функция позволяет разнородным трубам, т. е. трубам разных размеров или типов соединения, подходить и соединяться друг с другом, не требуя сложного оборудования. Они доступны в различных металлических и пластиковых материалах, чтобы соответствовать различным жидкостным системам и условиям жидкости.

• Втулки Подобно переходникам, втулки представляют собой фитинги, используемые для соединения различных типов труб, особенно труб разных размеров (например, большой трубы с маленькой трубой). Как правило, они имеют внутреннюю и внешнюю резьбу и изготавливаются из широкого спектра металлических и пластиковых материалов. По сравнению с другими фитингами, выполняющими аналогичную функцию (например, муфтами и соединениями), они занимают гораздо меньше места.

• Крышки и заглушки Колпачки и заглушки — это фитинги, используемые для закрытия конца трубопровода. Колпачки предназначены для надевания на внешнюю часть трубы и присоединения с помощью резьбы или пайки, в то время как заглушки предназначены для установки внутри трубы и присоединения с помощью резьбы. Оба типа фитингов доступны в различных материалах и размерах.

• Муфты Муфты — это фитинги, используемые для увеличения длины участка трубы и/или изменения размера трубы. Они доступны с внутренней резьбой или без резьбы. Последний крепится пластиковыми методами склеивания или пайки. Варианты материалов включают латунь, хромированную латунь, медь, нержавеющую сталь, АБС и ПВХ.

• Кресты Крестовины представляют собой четырехходовые фитинги, состоящие либо из одного впускного и трех выпускных отверстий, либо из трех впускных отверстий и одного выпускного отверстия. Четыре порта расположены под углом 90 градусов друг к другу. Они обычно используются в спринклерных системах пожаротушения для отвода потока воды в нужном направлении или направлениях. Поскольку они, по сути, представляют собой комбинацию двух тройников, эти два типа фитингов могут использоваться взаимозаменяемо в зависимости от предпочтений пользователя. Они доступны в равных или уменьшающих вариациях.

• Локти Колена – это фитинги, используемые для изменения направления потока в системе трубопроводов. Они доступны в двух стандартных исполнениях (45 градусов и 90 градусов), но при необходимости могут быть изготовлены в другом исполнении. Они также бывают двух типов радиуса — короткого и длинного радиуса, а также варианты с резьбой или без резьбы.

• Фланцы Фланцы — это фитинги, используемые для облегчения образования прочных трубных соединений в жидкостных системах высокого и низкого давления. Они предназначены для нарезки или приваривания к трубам, а затем герметизации болтами. Типичные области применения включают промышленные системы обработки и бытовые насосные системы.

• Соски Ниппели — это фитинги, используемые для соединения прямых участков трубопровода. Они состоят из короткого отрезка трубы с наружной резьбой на каждом конце. Некоторые варианты имеют резьбу по всей длине, чтобы облегчить образование герметичного соединения между близкими компонентами трубопровода. Они изготавливаются из различных материалов, включая латунь, хромированную латунь, медь, нержавеющую сталь, железо и ПВХ, и обычно используются в системах трубопроводов низкого давления.

• Ловушки Ловушки представляют собой фитинги, используемые для создания U- или P-образного изгиба на горизонтальном участке трубы. Как правило, они интегрированы в водопроводные системы на кухнях и в ванных комнатах, чтобы предотвратить попадание мусора в систему и проникновение системных запахов обратно в помещение.

• Тройники Тройники – это фитинги, используемые для соединения трех и более труб. Они имеют Т-образную конструкцию, образованную коротким отрезком трубы с ответвлением под углом 90 градусов в центре. Они доступны в различных размерах в зависимости от их пробега и ответвления. У прямых тройников диаметр отвода равен диаметру прогона. У переходных тройников диаметр отвода меньше диаметра прогона. Типичные области применения включают системы питьевого водоснабжения и канализации.

• союзов Муфты — это фитинги, которые служат отличной альтернативой муфтам, когда предполагаемое соединение имеет необычную конфигурацию или труднодоступное место. В отличие от муфт, которые требуют ввинчивания в них труб, муфты поставляются с гайкой, которая создает уплотнение между трубами. Эта конструкция обеспечивает легкую установку и снятие на неподвижных компонентах трубы. Как правило, их не рекомендуется использовать в линиях природного газа или сжиженного нефтяного газа.

• Уайес Подобно тройникам, тройники — это фитинги, используемые для соединения трех или более труб. Однако вместо Т-образного дизайна они имеют Y-образный дизайн. Ответвление отходит от участка трубы под углом 45 градусов, что обеспечивает более плавный поток жидкости через компонент. В то время как тройники обычно используются в вертикальных дренажных соединениях, тройники используются в горизонтальных дренажных соединениях.

SSP производит широкий ассортимент трубной арматуры из нержавеющей стали для контрольно-измерительных приборов и промышленного применения. В дополнение к фитингам NPT компания SSP предлагает фитинги BSPT, а также фитинги с прямой резьбой SAE и BSPP от 1/16 до 2 дюймов 9.0003

Трубные фитинги (также называемые соединителями труб) представляют собой компоненты, используемые для соединения одной трубы с другой для увеличения длины участка или изменения направления и/или объема потока в жидкостной системе. Они доступны в большом количестве вариантов, которые отличаются дизайном и конструкцией в соответствии с уникальными требованиями соответствующих областей применения.

Хотя такой широкий выбор помогает профессионалам отрасли найти трубный фитинг, отвечающий их конкретным потребностям, он также делает более важным определение того, какой фитинг подходит для конкретной системы и области применения. В противном случае существует риск того, что часть не будет работать эффективно, что может привести к снижению производительности системы, эффективности и, в тяжелых случаях, к отказу системы. По этой причине команда SSP составила следующее руководство по распространенным типам фитингов, включая то, что они из себя представляют, как они функционируют и типичные варианты использования.

Нажмите, чтобы найти Каталог

• Фитинги для КИПиА

  Трубные фитинги для КИПиА

  Компания SSP предлагает две линии фитингов для труб из нержавеющей стали для КИПиА: фитинги для труб TruFit® и TruFit 10K®. Трубные фитинги TruFit10K сконструированы таким образом, что все фитинги 10K рассчитаны на давление 10 000 фунтов на кв. дюйм. Все фитинги TruFit и TruFit10K изготавливаются с ограниченными допусками на резьбу, чтобы обеспечить увеличенное зацепление резьбы для более плотного уплотнения.

  Трубные фитинги TruFit10K доступны только из нержавеющей стали 316. Фитинги TruFit доступны из нержавеющей стали 316, сплава 400, сплава C-276 и латуни.

  Фитинги NPT очищаются, упаковываются в отдельные пакеты и закрываются крышками для предотвращения загрязнения и повреждения перед установкой. Процессы производства, сборки и отгрузки SSP обеспечивают прослеживаемость материалов. Сертификаты материалов предоставляются по запросу.

  Технические характеристики трубных фитингов общего назначения

  • Температура: от -425° до 1200°F (от -253 до 648°C)
  • МДРД: 12 000 фунтов на кв. дюйм изб.
  • Материалы корпуса: нержавеющая сталь 316, латунь, сплав 400
  • Размеры от 1/16 до 2 дюймов.



• Промышленные фитинги для труб

  Промышленные фитинги для труб

  SSP предлагает три линейки промышленных фитингов для труб из нержавеющей стали: резьбовые фитинги и переходники для труб, вертлюги для труб (NPSM) и концентрические соединения труб. Сплав 400 и латунь также доступны для многих конфигураций. Промышленные фитинги SSP используются в гидравлических системах, химических заводах и всех видах промышленного и военного оборудования, где требуется герметичность. SSP производит все поковки на собственном кузнечном предприятии. Это позволяет нам контролировать металлургические свойства и размеры всех отводов, тройников и крестовин. Накатанная резьба широко используется, опять же, из-за превосходной прочности и удерживающей способности. Вся трубная арматура изготавливается в соответствии с критериями проектирования Стандарта J514 Общества автомобильных инженеров, а также ASME 31.
