Виды и классы арматуры

Конструкция из бетона в обязательном порядке содержит армирующий каркас. Для формирования железобетонных конструкций, придания им прочности и компенсации напряжения используют арматурную сталь.

Арматура – стальные пруты, которые компенсируют растягивающие напряжения в бетонной конструкции и создают в них прочный армирующий каркас.

Строительная арматура производится в значительном количестве различных вариантов. Разные виды арматуры предназначены для определенных строительных задач. Исчерпывающая информация в статье о классификации и назначении этой продукции поможет правильно ее выбрать для работ на стройке.

Общая классификация арматуры
Классы арматуры по маркам и видам
Арматура по назначению
Арматура по применению
Арматура по прочности
Арматура по ориентации в конструкции
Арматура по типу профиля
Арматура по способу изготовления
Дополнительная маркировка

Общая классификация арматуры

Сфера строительных материалов включает большое разнообразие материалов. Для унификации работы с ними введены специальные классификации.

Класс арматурной стали – маркировка, которая содержит информацию о прочностных характеристиках и допустимых вариантах использования материалов. Маркировка производится по государственному стандарту с применением комбинации букв и цифр.

Выделяют 3 основных класса арматуры:

Выделяют 3 основных класса арматуры:

• А – стержневая для основного каркаса;
• Вр – проволочная для фиксации основных элементов между собой;
• К – канатная, применяется в промышленных условиях для изготовления железобетонных конструкций

Далее за буквенным обозначением следует цифра:

• 1-6 по ранее применявшейся советской системе;
• 240-1000 по современной маркировке.

Чем выше цифра, тем прочнее арматурное изделие.

Таблица арматурных классов

Важное замечание! Допустимые сопротивления, измеряемые в мегапаскалях (единица измерения применения силы на квадратный сантиметр), относятся к механическим свойствам материалов. Для арматуры рассчитываются допустимые нагрузки при текучести и прочности. Максимальный предел вносится в информацию об изделии.

Классы арматуры по маркам и видам

При расчете допустимых сопротивлений на арматуру имеет значение не только ее класс и диаметр профиля, но и марка стали для изготовления. На рынке представлены легированные и низколегированные арматурные металлы с различными пределами текучести. Приведем основные марки стали, которые применяются для арматурного проката, и их особенности:

Важно! Низколегированные стали, по сравнению с углеродистыми, имеют улучшенные свойства. Сплавы лучше противостоят коррозии и обладают более высокой механической устойчивостью.

Углеродистая сталь включает, в основном, железо и углерод. Это положительно сказывается на прочностных характеристиках стали, но также служит причиной хрупкости при изломе и трудностей при работе со сваркой.

Легированная сталь включает добавки из хрома, марганца и других химических элементов. В зависимости от их пропорций улучшаются основные характеристики металла: прочность, упругость, противостояние коррозии и т.д.

Виды арматуры по назначению

По назначению арматура в железобетонных конструкциях делится на:

Рабочую

Ее расположение следует вдоль пролета для компенсации растягивающего напряжения, которое возникает под собственным весом конструкции и от некоторых внешних нагрузок. Сечение и виды рабочей арматуры выбирают в согласии с расчетными показателями;

Распределительную

Необходима для распределения общей нагрузки между разными рабочими стержнями. Для этого рабочая арматура связывается между собой распределительной. Помимо распределения нагрузки этот вид армирования не допускает смещения стержней при заливке раствора. Соединение двух видов происходит путем сварки или проволочной скруткой. В результате связывания образуется каркас или сетка;

Монтажную

Используется для соединения рабочего и распределительного видов, удерживая их в точном расположении. Нередко при бетонировании монтажные элементы удаляются.

Виды арматуры по применению

Напрягаемая

Ее основная задача – скрепление бетонной конструкции от сильных растягивающих нагрузок. Поэтому она отличается повышенной прочностью и имеет необходимые допуски. Сфера применения: обустройство перекрытий при многоэтажном строительстве, возведение стен и колонн, строительство мостов и других конструкций с повышенными нагрузками. Напрягаемая арматура всегда является рабочей;

Ненапрягаемая

Применяется для пассивного армирования поперечного характера и укладывается в конструкцию без предварительного напряжения.

Классификация арматуры по прочности

Разделение арматуры по прочности связано с пределом текучести. Ранее применявшаяся классификация А1-А6 не отражала этого показателя в своем названии. Современные классы включают указание на прочностные характеристики в цифре, которая следует за маркировкой А.

Значения 240, 300, 400 и т.д. содержат данные о предельных прочностных характеристиках в Н/мм2. Указана предельная нагрузка, превышение которой приводит к деформации и разрушению конструкции.

Чем больше цифра в классе, тем прочнее стержень.

Изделия с маркировкой ниже 600 применяются при армировании сборных конструкций. Сооружения с большой напряженностью бетона требуют использования арматуры более высоких классов.

Краткая сводная информация по прочности и сфере применения каждого класса:

• А240 – с гладкой поверхностью и наименьшим пределом прочности. Не допускается ее использование в качестве рабочей. Применяется как вспомогательный элемент для сдерживания основных стержней. Обладает хорошей устойчивостью к морозам, подлежит сварке;
• А300 – допускается для рабочего армирования в частном малоэтажном строительстве, имеет кольцевой профиль по поверхности;
• А400, А500 – наиболее распространены при армировании напряженных конструкций в частном и высотном строительстве;

• А600 – используется для конструкций с предварительным напряжением. Основная сфера применения – многоэтажное строительство, промышленное производство;
• А800, А1000 – наиболее прочные из всех типов. Применяются в высотных и многопролетных конструкциях (небоскребы, мосты, тоннели и т.д.).

Типы арматуры по ориентации в конструкции

Продольная

Необходима для принятия на себя растяжения и сжатия бетона по длине конструкции. Ее укладывают вдоль формы, которая затем заполняется бетонным раствором.

Поперечная

Укладывается с соблюдением перпендикуляра к продольной арматуре. Ее основные задачи:

• компенсация напряжения бетона по бокам конструкции;
• фиксация продольных прутьев во время заливки бетона;
• распределение напряжения на продольные стержни.

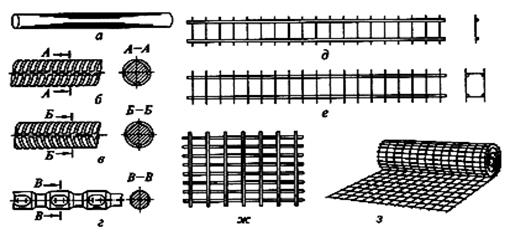

Виды арматуры по типу профиля

Профиль или внешний вид может быть:

• гладким с ровной поверхностью по всей длине стержня;
• рифленым с разнообразными ребрами или насечками.

Выступы на поверхности увеличивают сцепление с бетонным раствором, что работает на упрочнение всего сооружения.

Выделяют три основных вида ребер:

1)   кольцевой по ГОСТу, его используют подавляющее число отечественных производителей;
2)   серповидный широко применяется в Европе, встречается у российских изготовителей;
3)   смешанный вариант стал внедряться недавно в классе А500 для повышенного сцепления арматуры с бетоном и повышения общей жесткости конструкции.

Полезно! На армирующем стержне можно найти бугорки, которые идут через определенное количество выступов на поверхности. По числу выступов можно быстро определить класс арматуры. А500 будет иметь по 5 насечек между отметками-бугорками.

Типы арматуры по способу изготовления

Строительные армирующие стержни производятся двумя основными способами.

Горячекатаная арматура

Стрежневой прокат данного вида производят из стальных блюмов прямоугольного сечения. Заготовку нагревают до пластичного состояния металла, прогоняют через прокат для получения необходимого сечения и остужают.

Горячекатаная арматура имеет более высокие прочностные характеристики и применяется в тех элементах конструкции, которые подвергаются наибольшему растяжению.

Изготавливается по ГОСТ 5781-82 .

Холоднодеформированная арматура

Необходимое сечение и форма стержня достигается без нагрева металла, а путем его механической обработки. Визуально арматура этого вида имеет характерный блеск на поверхности металла.

Этот вид легко поддается сварочным работам и достаточно устойчив к коррозии. В зависимости от сечения его можно использовать для армирования железобетона. Но привлекательный внешний вид делает основной сферой применения изготовление изделий, где арматура остается «на виду» (беседки, навесы и другие малые архитектурные формы).

Дополнительная маркировка арматурных прутьев

Для облегчения выбора армирующих элементов приведем еще ряд дополнительных маркировок, которые применяются производителями:

«С»: подлежит сварке;

«Н»: повышенная пластичность;

«Т»: термически уплотненное изделие по ГОСТ 10884-94;

«К»: обработанная антикоррозийными составами;

«У»: предназначенная для цикличных нагрузок.

Дополнительные обозначения ставятся после указания предела текучести.

Пример: А300С – это арматура, полученная горячекатаным методом, с пределом текучести 300 МПа и предназначенная для сварочных работ.

Основное о маркировке арматуры

Основная информация о металлопрокате и арматуре содержится буквенно-числовом обозначении класса, которое показывает:

• марку арматуры;
• ее общее назначение;
• прочностные показатели.

Дополнительные обозначения указывают на возможность проведения сварки, обработку изделий термическим способом, антикоррозийными составами и другие нюансы.

При выборе изделий для армирования бетона необходимо учитывать их ориентацию в конструкции, тип профиля и вид стали, использованный при изготовлении арматуры.

Правильно подобранные элементы работают на повышение прочности бетонных конструкций, удерживают их от разрушений и повышают эксплуатационные характеристики всего сооружения.

Где получить подробную консультацию по видам и типам арматуры

Металлобаза «СтальСервис» реализует черный металлопрокат в Новокузнецке и на территории юга Кузбасса. В ассортименте компании представлена арматура из стали и стальных сплавов по ГОСТам, предназначенная для различных работ, включая армирование железобетонных конструкций. Поставщики компании – ведущие металлургические заводы России.

Опытные консультанты помогут выбрать подходящий вид и диаметр арматуры под конкретные задачи клиента и оформят заказ. Металлобаза предоставляет услуги бесплатной доставки приобретенной продукции на автомашинах грузоподъемностью 3 и 5 т с возможностью использования автокрана для погрузки/выгрузки металлопроката. Услуга доступна для городов Новокузнецк, Мыски, Междуреченск, Кемерово, Прокопьевск и других населенных пунктов на юге Кузбасса.

Для удобства клиентов мы также предлагаем дополнительные услуги по гибке и резке металлов.

Для заказа или получения бесплатной консультации по классификации и применению строительной арматуры звоните +7 (983) 227 8888. Мы с радостью поможем в любых ваших вопросах!

Купить арматуру в Новокузнецке по выгодной цене | СтальСервис

Узнайте стоимость арматуры в Новокузнецке оптом и в розницу в компании СтальСервис. Цены за метр и за тонну. Бесплатная доставка до клиента. Звоните и заказывайте по телефону +7 (983) 227 8888

Стоимость арматуры 18 мм в Новокузнецке

Купите арматуру диаметром 18 мм по оптовой цене за метр или тонну в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры 20 мм за метр или тонну в Новокузнецке

Купите арматуру диаметром 20 мм по оптовой цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А500С и А500СП в Новокузнецке

Купите арматуру марки А500С и А500 СП оптом по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А400 за тонну в Новокузнецке

Купить арматуру марки А400 оптом или в розницу по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А3 за тонну в Новокузнецке

Купить арматуру класса А3 по оптовой или розничной цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Купить арматуру А1 по оптовой цене за тонну в Новокузнецке

Узнайте цену арматуры класса А1 для опта или розницы в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматурной сетки в Новокузнецке| СтальСервис

Купите арматурную сварную сетку в компании СтальСервис. Доставка во все города региона — Прокопьевск, Мыски, Междуреченск, Белово, Осинники, Калтан, Киселёвск. Звоните и заказывайте по телефону +7 (983) 227 8888

Виды арматуры ▷ классификация, назначение, применение

Виды и классы арматуры

Конструкция из бетона в обязательном порядке содержит армирующий каркас. Для формирования железобетонных конструкций, придания им прочности и компенсации напряжения используют арматурную сталь.

Арматура – стальные пруты, которые компенсируют растягивающие напряжения в бетонной конструкции и создают в них прочный армирующий каркас.

Строительная арматура производится в значительном количестве различных вариантов. Разные виды арматуры предназначены для определенных строительных задач. Исчерпывающая информация в статье о классификации и назначении этой продукции поможет правильно ее выбрать для работ на стройке.

Общая классификация арматуры
Классы арматуры по маркам и видам
Арматура по назначению
Арматура по применению
Арматура по прочности
Арматура по ориентации в конструкции
Арматура по типу профиля
Арматура по способу изготовления
Дополнительная маркировка

Общая классификация арматуры

Сфера строительных материалов включает большое разнообразие материалов. Для унификации работы с ними введены специальные классификации.

Класс арматурной стали – маркировка, которая содержит информацию о прочностных характеристиках и допустимых вариантах использования материалов. Маркировка производится по государственному стандарту с применением комбинации букв и цифр.

Выделяют 3 основных класса арматуры:

Выделяют 3 основных класса арматуры:

• А – стержневая для основного каркаса;
• Вр – проволочная для фиксации основных элементов между собой;
• К – канатная, применяется в промышленных условиях для изготовления железобетонных конструкций

Далее за буквенным обозначением следует цифра:

• 1-6 по ранее применявшейся советской системе;
• 240-1000 по современной маркировке.

Чем выше цифра, тем прочнее арматурное изделие.

Таблица арматурных классов

Важное замечание! Допустимые сопротивления, измеряемые в мегапаскалях (единица измерения применения силы на квадратный сантиметр), относятся к механическим свойствам материалов. Для арматуры рассчитываются допустимые нагрузки при текучести и прочности. Максимальный предел вносится в информацию об изделии.

Классы арматуры по маркам и видам

При расчете допустимых сопротивлений на арматуру имеет значение не только ее класс и диаметр профиля, но и марка стали для изготовления. На рынке представлены легированные и низколегированные арматурные металлы с различными пределами текучести. Приведем основные марки стали, которые применяются для арматурного проката, и их особенности:

Важно! Низколегированные стали, по сравнению с углеродистыми, имеют улучшенные свойства. Сплавы лучше противостоят коррозии и обладают более высокой механической устойчивостью.

Углеродистая сталь включает, в основном, железо и углерод. Это положительно сказывается на прочностных характеристиках стали, но также служит причиной хрупкости при изломе и трудностей при работе со сваркой.

Легированная сталь включает добавки из хрома, марганца и других химических элементов. В зависимости от их пропорций улучшаются основные характеристики металла: прочность, упругость, противостояние коррозии и т.д.

Виды арматуры по назначению

По назначению арматура в железобетонных конструкциях делится на:

Рабочую

Ее расположение следует вдоль пролета для компенсации растягивающего напряжения, которое возникает под собственным весом конструкции и от некоторых внешних нагрузок. Сечение и виды рабочей арматуры выбирают в согласии с расчетными показателями;

Распределительную

Необходима для распределения общей нагрузки между разными рабочими стержнями. Для этого рабочая арматура связывается между собой распределительной. Помимо распределения нагрузки этот вид армирования не допускает смещения стержней при заливке раствора. Соединение двух видов происходит путем сварки или проволочной скруткой. В результате связывания образуется каркас или сетка;

Монтажную

Используется для соединения рабочего и распределительного видов, удерживая их в точном расположении. Нередко при бетонировании монтажные элементы удаляются.

Виды арматуры по применению

Напрягаемая

Ее основная задача – скрепление бетонной конструкции от сильных растягивающих нагрузок. Поэтому она отличается повышенной прочностью и имеет необходимые допуски. Сфера применения: обустройство перекрытий при многоэтажном строительстве, возведение стен и колонн, строительство мостов и других конструкций с повышенными нагрузками. Напрягаемая арматура всегда является рабочей;

Ненапрягаемая

Применяется для пассивного армирования поперечного характера и укладывается в конструкцию без предварительного напряжения.

Классификация арматуры по прочности

Разделение арматуры по прочности связано с пределом текучести. Ранее применявшаяся классификация А1-А6 не отражала этого показателя в своем названии. Современные классы включают указание на прочностные характеристики в цифре, которая следует за маркировкой А.

Значения 240, 300, 400 и т.д. содержат данные о предельных прочностных характеристиках в Н/мм2. Указана предельная нагрузка, превышение которой приводит к деформации и разрушению конструкции.

Чем больше цифра в классе, тем прочнее стержень.

Изделия с маркировкой ниже 600 применяются при армировании сборных конструкций. Сооружения с большой напряженностью бетона требуют использования арматуры более высоких классов.

Краткая сводная информация по прочности и сфере применения каждого класса:

• А240 – с гладкой поверхностью и наименьшим пределом прочности. Не допускается ее использование в качестве рабочей. Применяется как вспомогательный элемент для сдерживания основных стержней. Обладает хорошей устойчивостью к морозам, подлежит сварке;
• А300 – допускается для рабочего армирования в частном малоэтажном строительстве, имеет кольцевой профиль по поверхности;
• А400, А500 – наиболее распространены при армировании напряженных конструкций в частном и высотном строительстве;

• А600 – используется для конструкций с предварительным напряжением. Основная сфера применения – многоэтажное строительство, промышленное производство;
• А800, А1000 – наиболее прочные из всех типов. Применяются в высотных и многопролетных конструкциях (небоскребы, мосты, тоннели и т.д.).

Типы арматуры по ориентации в конструкции

Продольная

Необходима для принятия на себя растяжения и сжатия бетона по длине конструкции. Ее укладывают вдоль формы, которая затем заполняется бетонным раствором.

Поперечная

Укладывается с соблюдением перпендикуляра к продольной арматуре. Ее основные задачи:

• компенсация напряжения бетона по бокам конструкции;
• фиксация продольных прутьев во время заливки бетона;
• распределение напряжения на продольные стержни.

Виды арматуры по типу профиля

Профиль или внешний вид может быть:

• гладким с ровной поверхностью по всей длине стержня;
• рифленым с разнообразными ребрами или насечками.

Выступы на поверхности увеличивают сцепление с бетонным раствором, что работает на упрочнение всего сооружения.

Выделяют три основных вида ребер:

1)   кольцевой по ГОСТу, его используют подавляющее число отечественных производителей;
2)   серповидный широко применяется в Европе, встречается у российских изготовителей;
3)   смешанный вариант стал внедряться недавно в классе А500 для повышенного сцепления арматуры с бетоном и повышения общей жесткости конструкции.

Полезно! На армирующем стержне можно найти бугорки, которые идут через определенное количество выступов на поверхности. По числу выступов можно быстро определить класс арматуры. А500 будет иметь по 5 насечек между отметками-бугорками.

Типы арматуры по способу изготовления

Строительные армирующие стержни производятся двумя основными способами.

Горячекатаная арматура

Стрежневой прокат данного вида производят из стальных блюмов прямоугольного сечения. Заготовку нагревают до пластичного состояния металла, прогоняют через прокат для получения необходимого сечения и остужают.

Горячекатаная арматура имеет более высокие прочностные характеристики и применяется в тех элементах конструкции, которые подвергаются наибольшему растяжению.

Изготавливается по ГОСТ 5781-82 .

Холоднодеформированная арматура

Необходимое сечение и форма стержня достигается без нагрева металла, а путем его механической обработки. Визуально арматура этого вида имеет характерный блеск на поверхности металла.

Этот вид легко поддается сварочным работам и достаточно устойчив к коррозии. В зависимости от сечения его можно использовать для армирования железобетона. Но привлекательный внешний вид делает основной сферой применения изготовление изделий, где арматура остается «на виду» (беседки, навесы и другие малые архитектурные формы).

Дополнительная маркировка арматурных прутьев

Для облегчения выбора армирующих элементов приведем еще ряд дополнительных маркировок, которые применяются производителями:

«С»: подлежит сварке;

«Н»: повышенная пластичность;

«Т»: термически уплотненное изделие по ГОСТ 10884-94;

«К»: обработанная антикоррозийными составами;

«У»: предназначенная для цикличных нагрузок.

Дополнительные обозначения ставятся после указания предела текучести.

Пример: А300С – это арматура, полученная горячекатаным методом, с пределом текучести 300 МПа и предназначенная для сварочных работ.

Основное о маркировке арматуры

Основная информация о металлопрокате и арматуре содержится буквенно-числовом обозначении класса, которое показывает:

• марку арматуры;
• ее общее назначение;
• прочностные показатели.

Дополнительные обозначения указывают на возможность проведения сварки, обработку изделий термическим способом, антикоррозийными составами и другие нюансы.

При выборе изделий для армирования бетона необходимо учитывать их ориентацию в конструкции, тип профиля и вид стали, использованный при изготовлении арматуры.

Правильно подобранные элементы работают на повышение прочности бетонных конструкций, удерживают их от разрушений и повышают эксплуатационные характеристики всего сооружения.

Где получить подробную консультацию по видам и типам арматуры

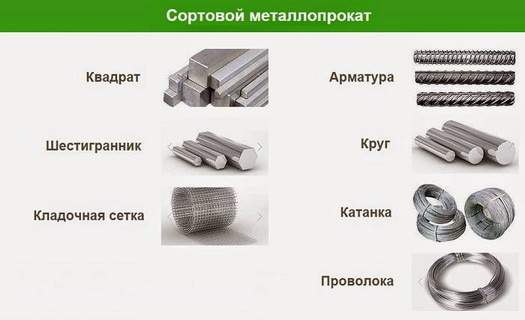

Металлобаза «СтальСервис» реализует черный металлопрокат в Новокузнецке и на территории юга Кузбасса. В ассортименте компании представлена арматура из стали и стальных сплавов по ГОСТам, предназначенная для различных работ, включая армирование железобетонных конструкций. Поставщики компании – ведущие металлургические заводы России.

Опытные консультанты помогут выбрать подходящий вид и диаметр арматуры под конкретные задачи клиента и оформят заказ. Металлобаза предоставляет услуги бесплатной доставки приобретенной продукции на автомашинах грузоподъемностью 3 и 5 т с возможностью использования автокрана для погрузки/выгрузки металлопроката. Услуга доступна для городов Новокузнецк, Мыски, Междуреченск, Кемерово, Прокопьевск и других населенных пунктов на юге Кузбасса.

Для удобства клиентов мы также предлагаем дополнительные услуги по гибке и резке металлов.

Для заказа или получения бесплатной консультации по классификации и применению строительной арматуры звоните +7 (983) 227 8888. Мы с радостью поможем в любых ваших вопросах!

Купить арматуру в Новокузнецке по выгодной цене | СтальСервис

Узнайте стоимость арматуры в Новокузнецке оптом и в розницу в компании СтальСервис. Цены за метр и за тонну. Бесплатная доставка до клиента. Звоните и заказывайте по телефону +7 (983) 227 8888

Стоимость арматуры 18 мм в Новокузнецке

Купите арматуру диаметром 18 мм по оптовой цене за метр или тонну в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры 20 мм за метр или тонну в Новокузнецке

Купите арматуру диаметром 20 мм по оптовой цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А500С и А500СП в Новокузнецке

Купите арматуру марки А500С и А500 СП оптом по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А400 за тонну в Новокузнецке

Купить арматуру марки А400 оптом или в розницу по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А3 за тонну в Новокузнецке

Купить арматуру класса А3 по оптовой или розничной цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Купить арматуру А1 по оптовой цене за тонну в Новокузнецке

Узнайте цену арматуры класса А1 для опта или розницы в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматурной сетки в Новокузнецке| СтальСервис

Купите арматурную сварную сетку в компании СтальСервис. Доставка во все города региона — Прокопьевск, Мыски, Междуреченск, Белово, Осинники, Калтан, Киселёвск. Звоните и заказывайте по телефону +7 (983) 227 8888

Типы фитингов в водопроводных системах различного назначения

🕑 Время чтения: 1 минута

В водопроводных системах доступны различные типы фитингов для различных целей и функций. Фитинги используются в водопроводной системе для соединения нескольких труб одинакового или разного размера, для регулирования или измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. д.

Состав:

• Типы трубной арматуры в водопроводной системе
  • Elbow Pipe Fittings
  • Reducer Pipe Fittings
  • Tee type Pipe Fitting
  • Cross type
  • Coupling
  • Unions
  • Adaptors
  • Olet
  • Plug
  • Cap
  • Valves in Pipe Fittings

Ниже описаны различные фитинги для труб и их функции.

• Колено
• Переходник
• Тройник типа
• Крестовина
• Муфта
• Союзы
• Адаптеры
• Олет
• Заглушка
• Крышка
• Клапан

Угловые фитинги

Колена используются для изменения направления потока между двумя трубами. Отводы обычно доступны с углом 22,5 ^o , 45 ^o и 90 ^o . Если трубы одинакового диаметра, то используются обычные колена, в противном случае используются переходные колена. Налокотники изготавливаются из разных материалов. Как правило, они поставляются с внутренней резьбой, и мы также можем закрепить их с помощью стыковой или раструбной сварки.

Фитинги переходной трубы

Редуктор представляет собой компонент фитинга трубы, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Одним из них является концентрический редуктор, который имеет форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приводит к кавитации. Другим является эксцентриковый переходник, у которого одна кромка параллельна соединительной трубе, благодаря чему скопление воздуха невозможно.

Фитинг тройникового типа

Фитинг тройникового типа – это элемент водопроводной системы, имеющий Т-образную форму.

Крестовина

Фитинги крестового типа содержат 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины обычно используются для систем пожаротушения.

Муфта

Муфта используется для соединения труб одинакового диаметра. Муфты также полезны, если труба сломана или возникает утечка. Как правило, доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта представляет собой регулярную муфту, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предусмотрен клей. Скользящая муфта проще в установке и содержит две трубы, которые вставлены одна в другую, внутренняя труба может скользить на некоторую длину. Таким образом, мы можем исправить поврежденную трубу большой длины с помощью скользящей муфты.

Союзы

Муфта — это тип фитинга, который работает аналогично муфте. Но связь не может быть удалена после фиксации, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, наружной и внутренней резьбы. Таким образом, это также полезно для поддержания цели трубы.

Адаптеры

Олет

Олеты используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входной трубы больше по сравнению с выходной трубой в тройниках, тогда также используются Olets. Есть много типов olets доступны. Вот некоторые важные типы олетов:

• Стыковая сварка
• Сварка внахлест Olet
• Втулка с резьбой
• Колено
• Олет для сосков
• Боковой штифт
• Стрелолет
• Фланцевое отверстие

Заглушка

Заглушка — это компонент сантехнического компонента, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта. Пробка обычно содержит наружную резьбу.

Крышка

Колпачок — это тип трубного фитинга, функция которого аналогична заглушке, но единственное отличие состоит в том, что заглушка имеет наружную резьбу, а крышка — внутреннюю резьбу, которая навинчивается на наружную резьбу трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т.д.

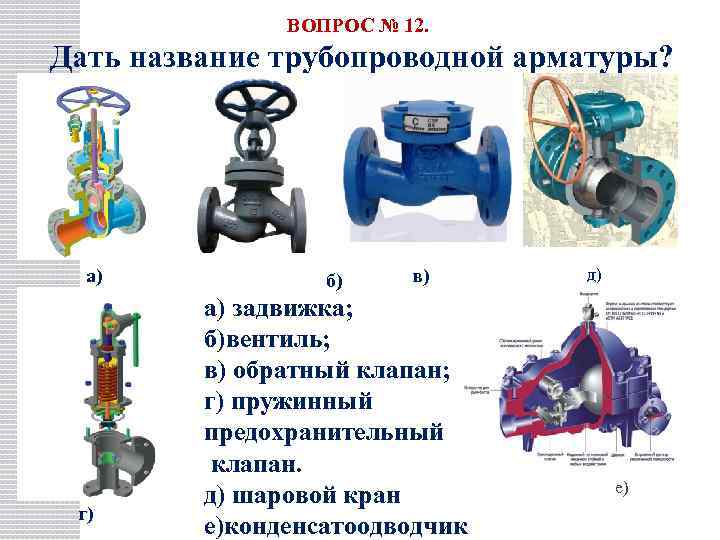

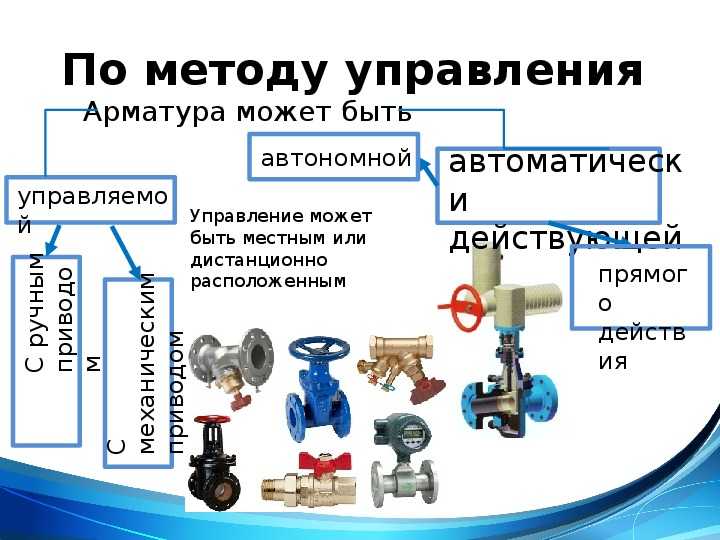

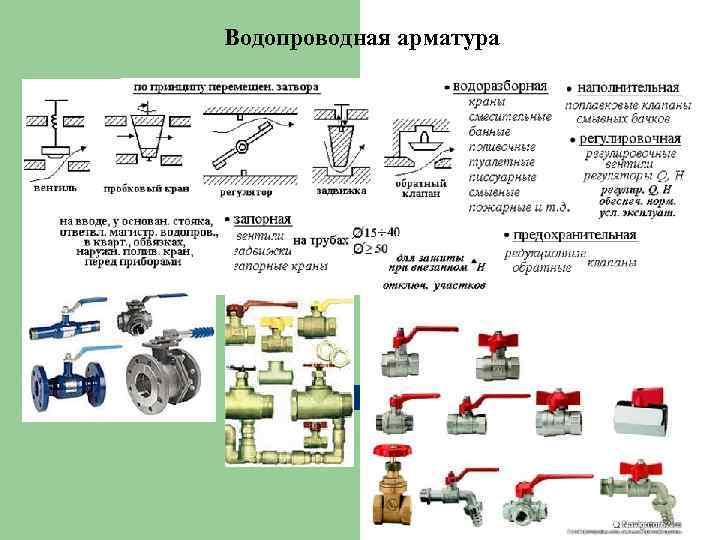

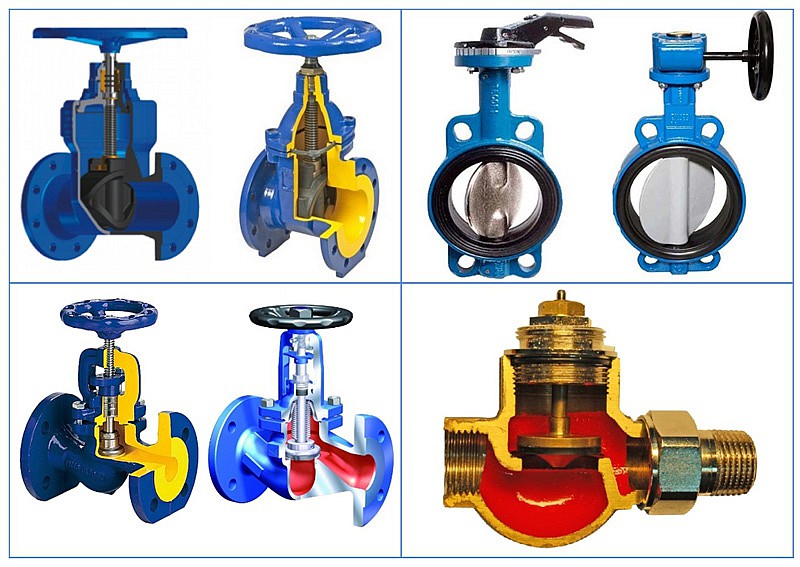

Клапаны в трубопроводной арматуре

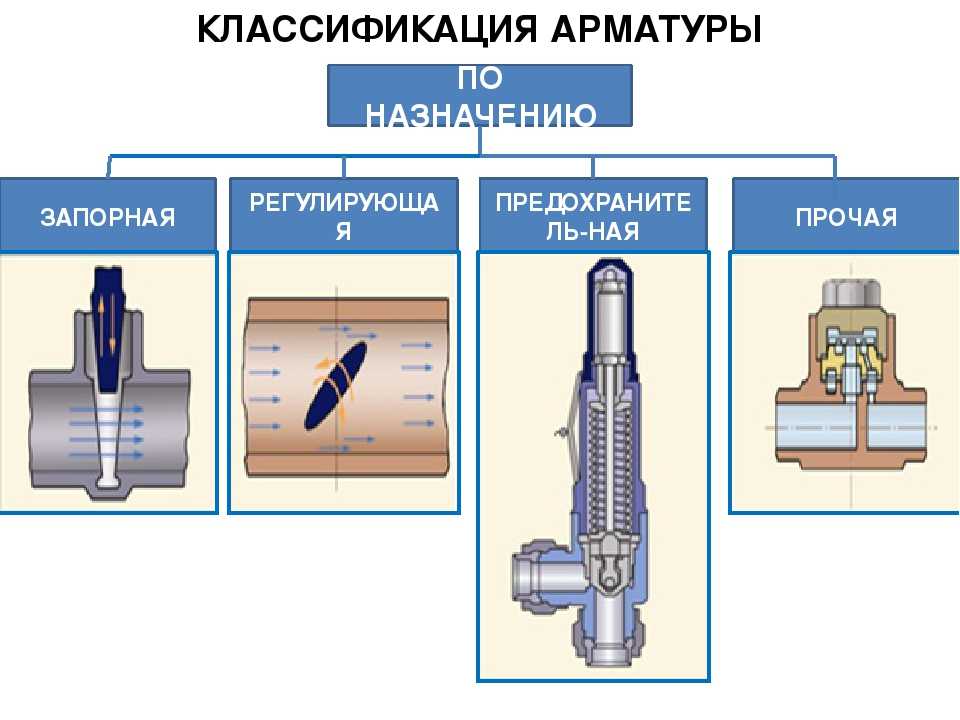

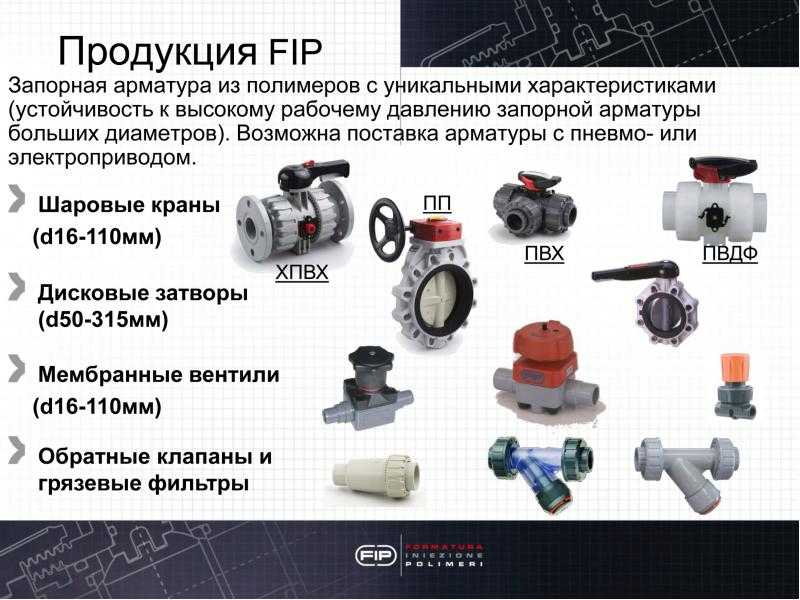

Клапаны — это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на своем пути. Доступны различные типы клапанов в зависимости от области их применения. Ниже перечислены некоторые важные типы клапанов и области их применения.

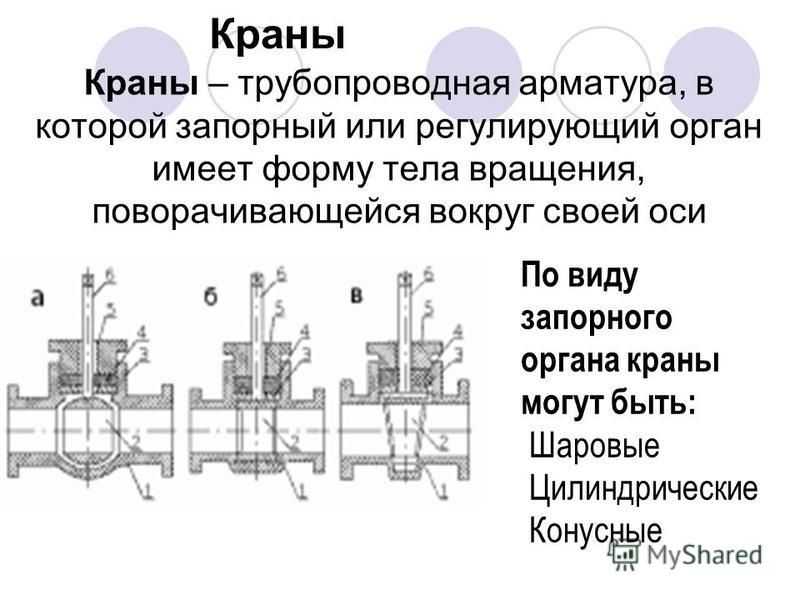

• Задвижка, пробковый клапан и шаровой кран — используются только для изоляции
• Шаровой клапан — используется для дросселирования
• Обратный клапан — используется для предотвращения обратного потока (невозвратного)
• Поворотный затвор — используется как для изоляции, так и для дросселирования
• Мембранный клапан – используется как для изоляции, так и для дросселирования

Подробнее: Как определить подходящие размеры труб для распределения воды в зданиях? Типы водопроводных труб, используемых в строительстве Типы соединений труб в водопроводных системах

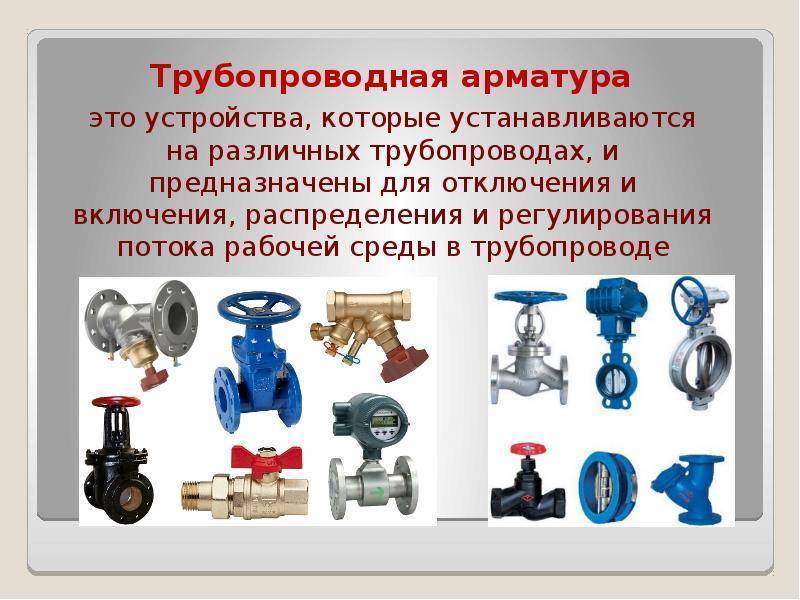

Трубная арматура для трубопроводов и водопроводной промышленности

Фитинги для труб определяются как компоненты трубопровода, которые помогают в прокладке труб для изменения направления, изменения размера и ответвлений. Отводы трубопроводов, переходники трубопроводов, тройники, соединения Olet, заглушки, крестовины и т. д. являются трубными фитингами и широко используются как в трубопроводной, так и в сантехнической промышленности. Различные фитинги выполняют разные функции в зависимости от компоновки или технологических требований. Трубопроводная арматура изготавливается отдельными позициями и приобретается отдельно. Трубопроводная арматура соединяется с трубопроводом с помощью различных концевых соединений . Фитинги для труб играют важную роль в правильном функционировании труб и трубок в различных областях применения. В этой статье мы рассмотрим обзор различных типов фитингов, используемых в трубопроводной, трубопроводной и сантехнической промышленности.

Типы трубных фитингов

Различные типы трубных фитингов используются в производстве труб, сантехники и трубопроводов в качестве ответвлений или других встроенных компонентов трубопровода. Общие фитинги для труб, которые широко используются в промышленности, перечислены ниже.

• Piping Elbow
  • 90 ⁰ Elbow
  • 45 ⁰ Elbow
  • Long Radius Elbow
  • Short Radius Elbow
• Tee-Connection
  • Equal Tee
  • Тройник-переходник
  • Тройник с решеткой
• Переходник
  • Концентрический переходник
  • Эксцентриковый переходник

146
• Coupling
  • Half Coupling
  • Full Coupling
  • Reducing Coupling
• Adapters
• Olet-Connections
  • Weldolet
  • Sockolet
  • Elbowlet
  • Thredolet
  • Nipolet
  • Latrolet
  • Sweepolet
  • Flageolet
• Клапаны для трубопроводов

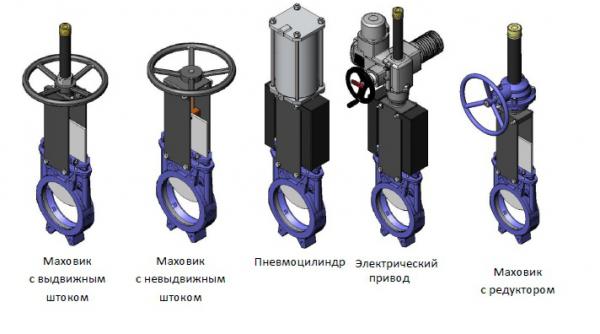

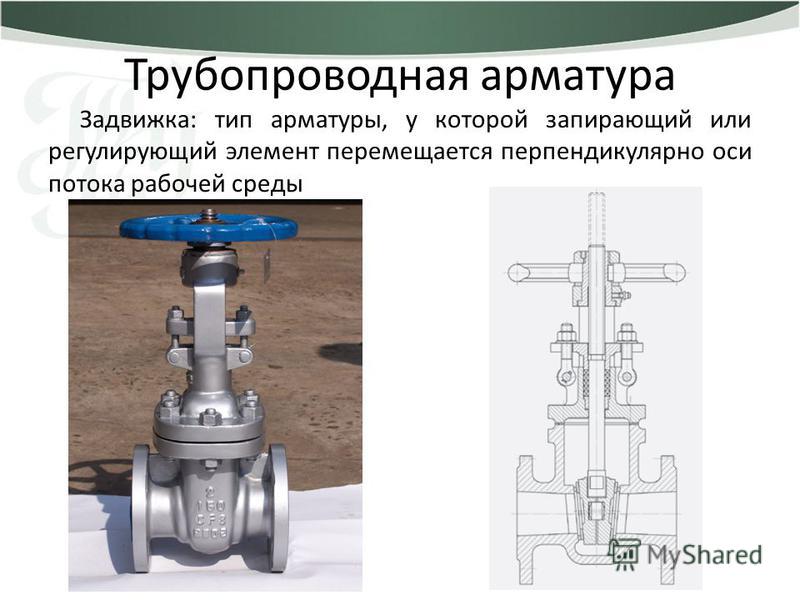

  • Задвижка
  • Шаровой кран
  • Check valve
  • Plug Valve
  • Needle Valve
  • Butterfly Valve
  • Globe Valve
  • Pinch Valve
  • Solenoid valve
  • Control Valve
• Cross
  • Equal Cross
  • Reducing Cross
• Wyes
• Крышка трубы
• Ниппели
• Заглушка
• Втулка
• Фланцы трубы 901 6
• Expansion Joint
• Steam Traps
• Long Radius Bend
  • 3-D Bends
  • 5-D Bends
• Barb
• Locknut
• Miter Bend

Однако обратите внимание, что если труба или трубопровод изгибаются в цехе по изготовлению труб для изменения направления, это не фитинг. Фитинги для труб всегда являются отдельными элементами от трубы. Нажмите на слова, выделенные жирным шрифтом и курсивом выше, чтобы узнать об этих элементах подробно, поскольку я уже публиковал отдельные статьи о них. Остальные фитинги мы обсудим в следующих параграфах.

На следующем изображении (рис. 1) для справки показаны различные типы фитингов.

Трубное соединение/Соединение для труб/Соединение для труб/Соединение для труб

Муфта для труб – это специальный тип трубного фитинга, который объединяет две трубы и может быть легко отсоединен без какой-либо деформации трубы. Они обеспечивают надежную герметизацию и простую сборку и разборку. В фитингах для труб они широко используются в основном для труб малого диаметра и сантехники. Трубные соединения изготавливаются из углеродистой стали, нержавеющей стали, чугуна, меди, никеля, алюминия, пластика и сплавов в зависимости от температуры и требований к обслуживанию.

Трубное соединение состоит из трех частей; Мужской конец, гайка и женский конец. Охватываемый конец имеет резьбу внутри, тогда как резьба находится снаружи на охватываемой концевой части. Гайка обеспечивает необходимое давление и герметизирует соединение. На рис. 2 представлены типичные соединения труб, используемые в производстве фитингов.

Переходники для труб

Переходники в качестве трубных фитингов используются для соединения разнородных труб. Переходники для труб доступны в различных типах для различных применений. Поэтому при заказе следует проявлять осторожность, чтобы получить правильный тип. Они классифицируются как: переходники с замком, переходники со смещением, переходники с наружной резьбой, переходники с внутренней резьбой, переходники с прямой резьбой и т. Д. Они находят свое применение в большинстве случаев в санитарных трубах для сантехнических применений. Обычно они изготавливаются из стали, чугуна, полимеров, латуни, алюминия, бронзы и меди.

Соединения с отводом для труб

Отвод для труб представляет собой самоусиливающийся отвод, используемый для соединения ответвлений небольших труб от магистральных труб большего размера. Это альтернатива разветвлению трубы к трубе. Они специально разработаны компанией Bonney Forge. В местах, где переходной тройник недоступен, широко используются патрубки. Патрубки для трубопроводов разработаны на основе MSS SP-97 или ASME B31.3. Доступны различные типы трубных олетов. Широко используемые олеты для трубопроводов:

Рекламные объявления

Weldolet: Это ответвление 90 ⁰ , доступное для размеров 2″ и более. Фитинги Weldolet подходят для классов высоких температур и давлений и широко используются в трубопроводной промышленности. Weldolets доступны в двух размерах; полный размер и уменьшенный размер. Тем не менее, уменьшение размера является наиболее широко используемой приварной головкой.

Патрубок: Патрубки также являются ответвлениями 90 ⁰ , но они используются для соединения труб малого диаметра, сваренных враструб, с коллекторами труб большего диаметра, сваренными встык. Как и свардолет, они также бывают полноразмерными и уменьшенными.

Резьбовой штуцер: Резьбовые штуцеры 90 ⁰ подходят для соединения фитингов с резьбой малого диаметра с соединениями трубопроводов для сварки встык.

Аналогично, существуют другие фитинги с отверстиями для труб, такие как Elbolet, Nipolet, Latrolet, Flexolet, Flangolet, Sweepolet и Coupolet. Их графическое представление представлено на рис. 5.

Крестовина для трубопроводов

Крестовина также популярна в качестве четырехходового фитинга, поскольку она состоит из одного входного и трех выходных патрубков или наоборот. Они не так популярны в нефтяной и газовой промышленности и используются редко. Они используются в системах пожаротушения. В крестовинах трубопроводов четыре соединения трубопроводов сходятся в одной общей точке.

Тройник

Тройник также называется боковым соединением. название wye появилось потому, что оно напоминает букву «Y». Такие типы трубной арматуры используются в дренажных системах и имеют отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Фитинги такого типа имеют низкие потери на трение и очень низкую турбулентность.

Заглушки и заглушки

Заглушки и заглушки — это фитинги для труб, которые используются для закрытия концов труб. Они закрывают концы труб и обеспечивают герметичность. Они широко используются в тупиковых концах труб или в будущих соединениях.

Втулка

Втулки в качестве трубных фитингов объединяют трубы разных размеров. Они уменьшают больший размер до размера меньшей трубы. По сравнению с соединением или муфтой втулки занимают очень мало места.

Отводы с большим радиусом

Отводы с большим радиусом используются в трубопроводах для транспортировки жидкостей, требующих очистки скребками. Такие фитинги имеют очень меньший перепад давления и плавный поток благодаря большому радиусу и плавному изменению направления. Наиболее распространенными изгибами труб с большим радиусом являются изгибы труб 3D и 5D, где D — размер трубы.

Зазубрина

Зазубрина — это полезный фитинг, используемый в водопроводной системе. Зазубрины соединяют гибкую трубку с трубами. Они имеют конец с наружной резьбой на одной стороне, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку.

Типы трубных фитингов в зависимости от использования/цели

В зависимости от использования трубных фитингов их можно классифицировать следующим образом:

• Типы трубных фитингов для удлинения или окончания участков трубопровода
  • Муфты
  • 2 Переходники
  • 2
  • Колпачки
  • Заглушки
• Фитинги для изменения направления
  • Колена
  • Отводы
  92
  • Тройник
  • 220012
  • Типы фитинга труб для подключения двух или более труб
    • ТОВС
    • Cross
    • ЛЕКЛИЯ ВЕРТИЯ
    • WYES
  • ПЕРЕВОДА. Переходной тройник
• Фитинги для регулирования расхода
  • Клапаны

Критерии выбора фитингов

Для выбора надлежащих фитингов необходимо учитывать различные факторы. Некоторые из них перечислены ниже для справки:

• Материалы конструкции: Материал трубной арматуры должен быть совместим с условиями эксплуатации и температурой. Обычно выбирается такой же материал, как и материал трубы.
• Типы торцевых соединений: Покупатель должен знать о типах торцевых соединений перед покупкой любого фитинга.
• Тип фитинга: Фитинги также различаются по типу фитинга, например, резьбовые или скользящие, с наружной или внутренней резьбой. Таким образом, покупатель несет ответственность за выбор правильного типа фитингов для труб.
• Размер фитинга трубы: размер фитинга должен быть известен до выбора фитинга. Обычно внешний диаметр или внутренний диаметр соединительной трубы определяют размер фитинга.
• Ассортимент или толщина: Фитинги для труб также доступны в различных диапазонах толщины, как и трубы. Таким образом, перед выбором фитинга трубы необходимо убедиться в толщине.
• Номинальное давление: Внутреннее давление также является важным фактором для правильного выбора фитингов.
• Трубная арматура Стандарты и коды: Для трубной арматуры доступны различные коды и стандарты. Покупатель должен выбрать правильный перед размещением заказа. Например, ASTM, ASME, DIN, BSP, MSS, ISO и т. д. являются определенными стандартами, установленными для трубных фитингов, и эти стандарты регулируют их конструкцию и использование.

Стандарты трубной арматуры

Трубная арматура регулируется следующими нормами и стандартами:

• ASME B16.9
• ASME B16.28
• ASME B16.11
• ASME B16.1
• ASME B16.3
• ASME B16.4
• ASME B16.5
• ASME B16.
